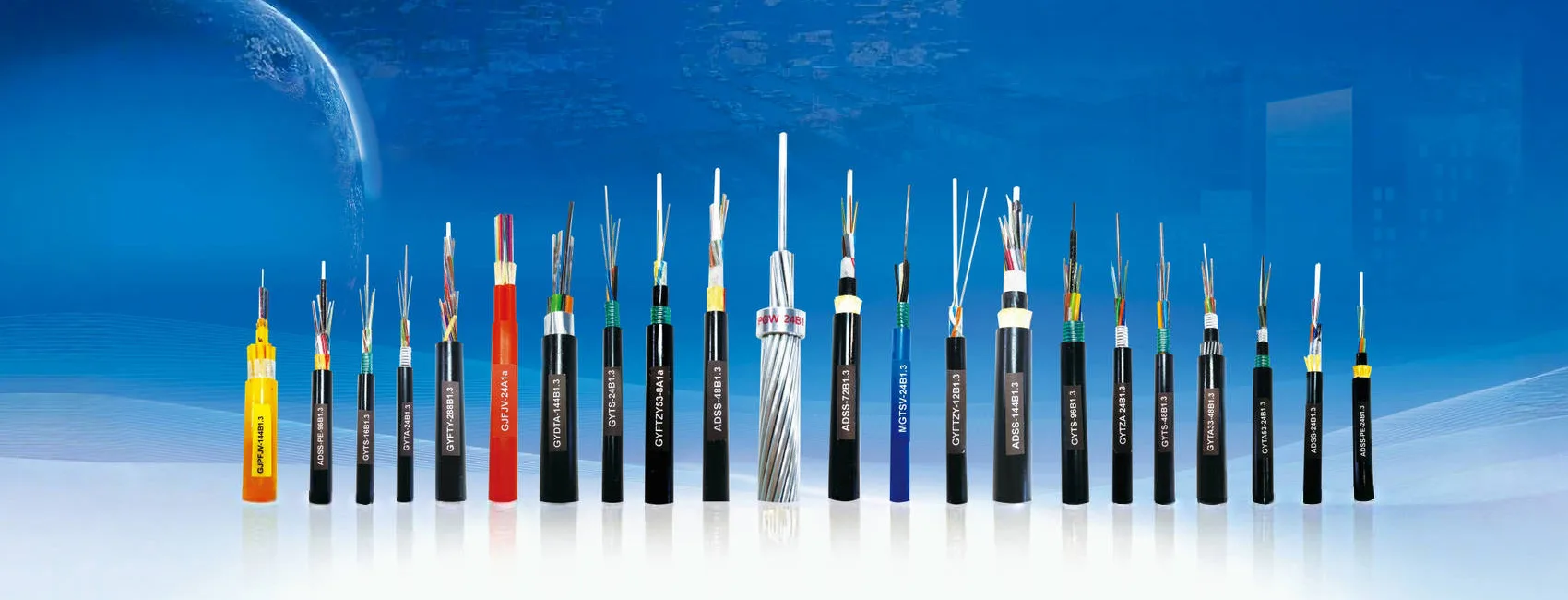

7 différences clés entre les câbles à fibres optiques en ruban et en tube libre

Pourquoi le choix du câble est-il important dans les réseaux modernes ?

Aujourd'hui, Câbles de fibres optiques monomodes et multimodes Les câbles sont essentiels aux réseaux de communication à haut débit, permettant la transmission rapide et fiable de données sur de longues distances. Les deux types les plus couramment utilisés sont les câbles à fibres optiques en ruban et les câbles à fibres optiques en tube libre. Chaque type de câble possède des spécifications de performance et de structure. Les ingénieurs et les planificateurs de réseaux doivent comprendre les différences entre ces deux types afin de sélectionner ou de concevoir des câbles qui optimisent la fiabilité, l'évolutivité et la rentabilité.

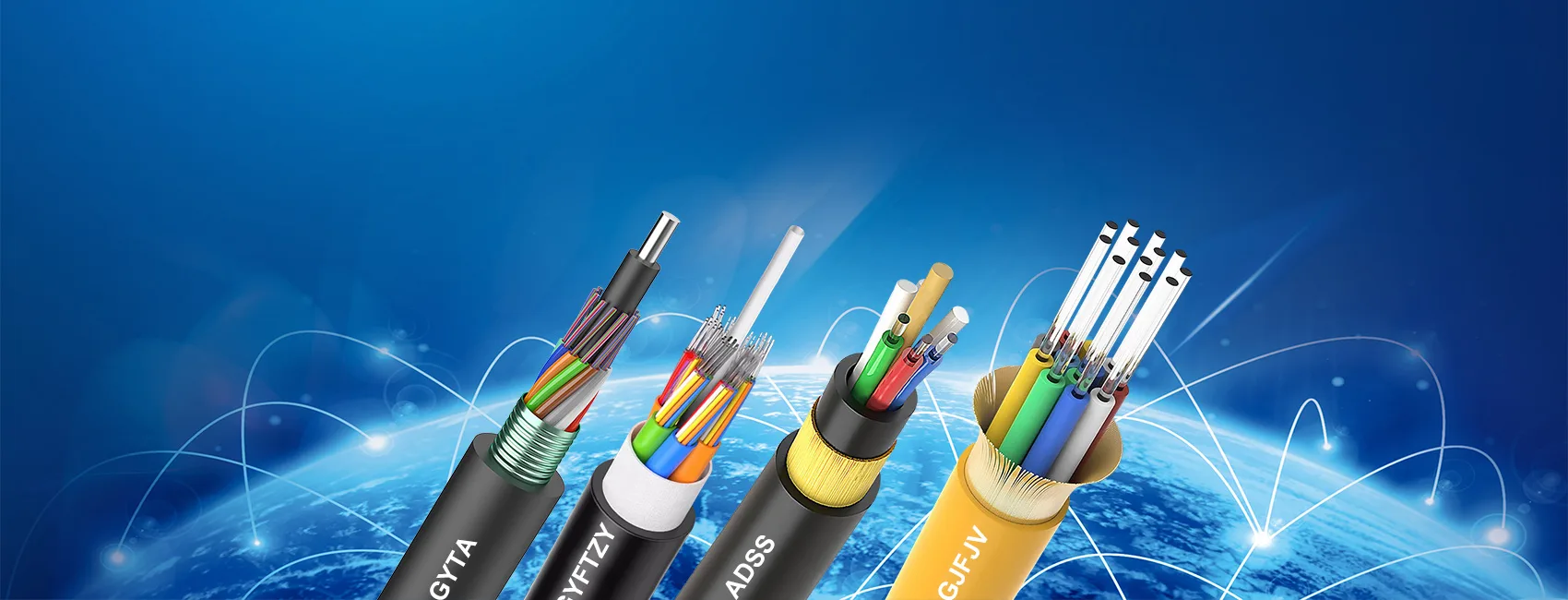

Les câbles à fibres optiques en ruban sont composés de plusieurs fibres liées entre elles en rubans plats. En d'autres termes, cela permet de concentrer un grand nombre de fibres dans un espace réduit. Ces câbles sont principalement utilisés dans les centres de données et les réseaux dorsaux où l'espace est limité et où l'épissure par fusion de masse est privilégiée.

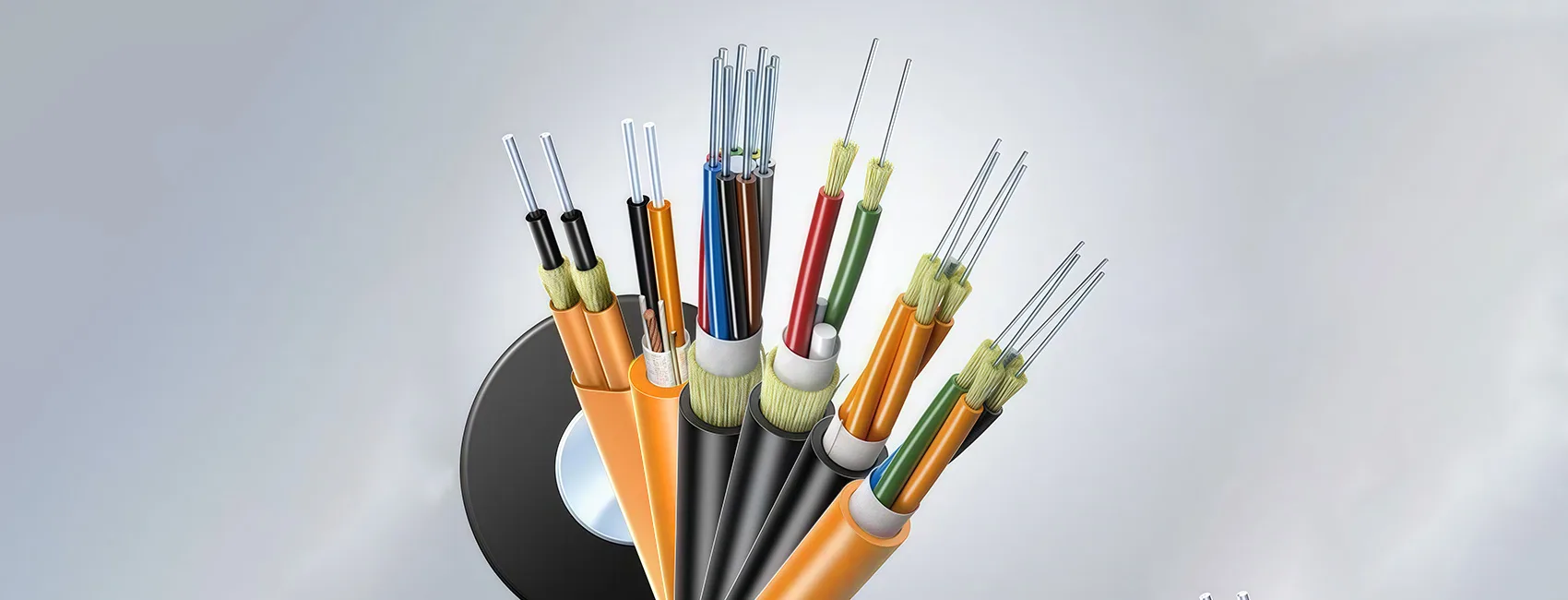

À l'inverse, les câbles à fibres optiques à tubes libres contiennent des fibres individuelles logées sans serrer dans des tubes protecteurs. Ces tubes sont généralement disposés en couches concentriques, chaque fibre étant protégée et entourée d'un élément central renforcé conçu pour résister aux tensions et compressions auxquelles les fibres sont soumises. Les câbles à fibres optiques à tubes libres sont généralement déployés dans les applications FTTH (fibre jusqu'au domicile) ainsi que dans les applications aériennes. La configuration à tubes libres permet la dilatation et la contraction des fibres en fonction des variations de température, assurant ainsi une résistance optimale aux contraintes thermiques extrêmes, tant positives que négatives, et maintenant le débit et la fiabilité des données.
Le type de câble choisi influe sur la complexité de l'installation, de la maintenance et, en fin de compte, du fonctionnement du câble à fibre optique. Ceci souligne l'importance de prendre des décisions éclairées et judicieuses lors du déploiement de câbles.

En quoi les fibres rubanées et les fibres tubulaires lâches diffèrent-elles en termes d'agencement et de structure ?

La conception structurelle interne du câble à fibres optiques influence la manipulation des fibres lors de l'installation et s'adapte à l'application prévue. Les câbles à fibres ruban sont composés de bandes plates où environ 4 à 24 fibres sont fusionnées côte à côte. Elles sont souvent empilées ou regroupées en faisceaux pour créer une installation à haute densité de fibres, tout en permettant un raccordement plus rapide et donc plus efficace de plusieurs fibres simultanément. Par exemple, ce service permet de souder des bandes plates d'une épaisseur supérieure à celle du câble interne et de sa gaine ; les bandes plates de fibres sont épissées et non logées dans des tubes protecteurs prédéfinis.
En revanche, les structures à tubes libres contiennent des fibres individuelles logées de manière lâche dans plusieurs tubes tampons entourant un élément de renforcement. Cet élément de renforcement est ajouté au produit pour éliminer ou réduire les contraintes, les tensions et les déformations. Cette structure lâche protège les fibres des agressions environnementales et des contraintes mécaniques, améliorant ainsi leur durabilité et leur flexibilité. De plus, elle permet aux techniciens d'accéder à des fibres spécifiques sans perturber les fibres adjacentes, simplifiant la maintenance des réseaux extérieurs.
Bien que les câbles plats soient idéaux pour optimiser l'espace, les câbles à tubes libres offrent une excellente adaptabilité et une protection optimale dans les environnements difficiles.

Quel rôle joue la densité de fibres dans l'efficacité du réseau ?

La densité de fibres influe directement sur le nombre de fibres pouvant être intégrées au diamètre du câble, ce qui a un impact direct sur l'utilisation de l'espace dans les conduits et sur l'évolutivité du réseau. Les câbles à fibres ruban permettent d'atteindre des densités élevées grâce à la fusion des fibres en un ruban plat. Des innovations telles que les fibres ruban enroulables et les fibres Corning Flow Ribbon contribuent à améliorer la densité et l'efficacité du conditionnement. Les câbles ruban sont idéaux pour les espaces restreints où l'objectif est de maximiser le nombre de fibres dans un espace limité.
Les câbles à fibres libres offrent la flexibilité de pouvoir extraire facilement les fibres, mais leur densité est généralement inférieure à celle des câbles ruban où les fibres sont réparties dans plusieurs tubes. Ils sont particulièrement adaptés aux applications où l'accès aux fibres et la durabilité priment sur la maximisation du nombre de fibres, notamment les installations extérieures et le FTTH.
Une densité de fibres plus élevée, comme avec un câble ruban, nécessite une moindre expansion de l'espace des conduits pour permettre la croissance du réseau, tandis qu'un câble à tubes libres est légèrement moins dense et avantageux lorsque la résilience environnementale et l'accès sont des limitations.

Pourquoi la méthode d'épissure a-t-elle un impact sur la vitesse et le coût de l'installation ?

Le type de méthode d'épissure a indéniablement une incidence sur l'efficacité et les coûts d'un projet. L'avantage des câbles à fibres optiques en ruban réside dans la méthode d'épissure par fusion en masse, qui permet aux techniciens d'épisser simultanément une douzaine de fibres, voire plus. Ce procédé d'épissure en masse réduit considérablement le temps de main-d'œuvre et les coûts, ce qui est particulièrement utile pour les grands projets tels que les centres de données et les réseaux dorsaux. À l'inverse, les câbles à fibres optiques libres nécessitent une épissure individuelle des fibres, ce qui est nettement plus long et exige davantage de main-d'œuvre. Bien que les câbles à fibres optiques libres offrent une plus grande flexibilité et une meilleure protection, les contraintes liées à l'épissure peuvent alourdir la durée et le coût global d'une installation. La rapidité d'épissure des câbles en ruban est également un atout lors des réparations d'urgence ou des extensions de réseau, car elle minimise le temps nécessaire à la remise en service du réseau.

Quel type de câble offre une meilleure protection environnementale et une plus grande durabilité ?

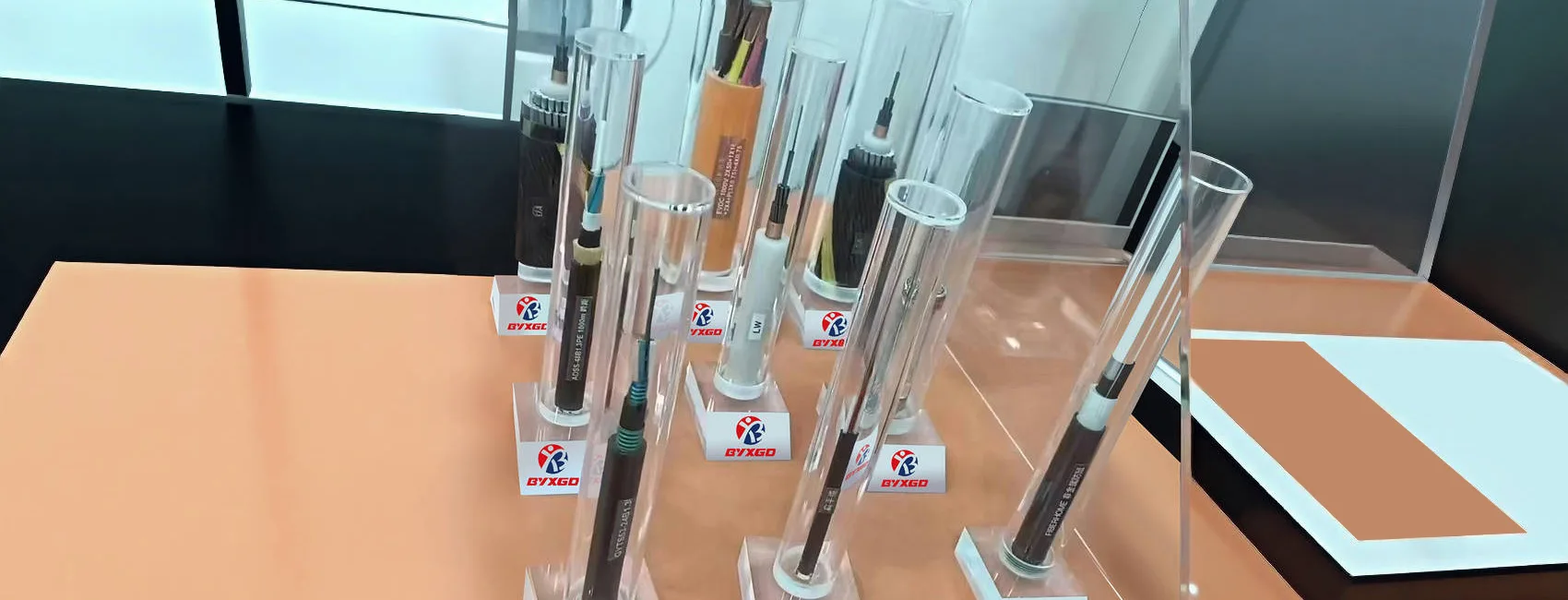

En matière de conditions environnementales, les câbles à tubes libres offrent généralement une protection supérieure. Leurs tubes remplis de gel ou étanches empêchent l'humidité de pénétrer, tandis que les gaines protectrices confèrent aux fibres une résistance aux températures extrêmes et aux contraintes mécaniques. C'est pourquoi les câbles à tubes libres sont un excellent choix pour les installations aériennes, souterraines ou en conduits. Bien que plus compacts et plus denses, les câbles plats sont plus susceptibles d'être écrasés ou pliés en raison de leur rayon de courbure minimal relativement élevé. Ils sont plus performants dans un environnement intérieur contrôlé, comme un centre de données, où les contraintes environnementales sont considérablement réduites. Le choix entre ces deux types de câbles dépendra des conditions de déploiement, en tenant compte à la fois de la compacité du câble et des caractéristiques requises pour une robustesse environnementale optimale.

Comment l'accès en milieu de réseau affecte-t-il la maintenance et la flexibilité du réseau ?

Les câbles à fibres optiques libres offrent une excellente accessibilité en milieu de portée, car les techniciens peuvent atteindre chaque fibre ou tube tampon individuellement sans perturber les autres fibres du câble. C'est un atout précieux pour la maintenance et les réparations, ou même pour la création d'une branche, notamment dans les configurations FTTH ou de câbles de raccordement. Avec les câbles à fibres ruban, l'accès aux fibres en milieu de portée est plus complexe au niveau des rubans collés. Accéder à une seule fibre implique généralement d'extraire le ruban entier, ce qui augmente le risque de dommages et allonge la durée de la maintenance.
Cette différence est très importante lorsque la flexibilité du réseau et de la maintenance est primordiale.

Quels sont les coûts à prendre en compte et les cas d'utilisation typiques ?

Les câbles à fibres optiques en ruban sont généralement plus économiques pour les applications haute densité telles que les réseaux dorsaux, les centres de données et les liaisons longue distance, car ils nécessitent moins de main-d'œuvre pour l'épissure et moins de conduits pour l'installation. Bien que leur coût initial puisse être supérieur à celui des fibres optiques en tube libre, les gains d'efficacité lors de l'installation compensent généralement ce surcoût.
Les fibres optiques à tube libre sont généralement privilégiées dans les réseaux nécessitant un accès fréquent à la fibre, comme le FTTH et les systèmes aériens (par exemple, les câbles autoportants). Si les fibres à tube libre présentent généralement, mais pas toujours, un coût initial plus faible, elles engendrent des coûts de main-d'œuvre plus élevés en raison de la fréquence accrue des épissures de fibres individuelles.
De nombreux réseaux utilisent souvent des câbles hybrides qui contiennent à la fois des fibres rubanées et des fibres à tube libre, combinant ainsi « le meilleur des deux mondes ».

Quelles innovations futures façonnent la technologie des câbles à fibres optiques ?

Des technologies émergent constamment, telles que la fibre en ruban enroulable, qui offre une plus grande flexibilité et une densité d'enroulement accrue, permettant ainsi aux câbles ruban d'améliorer leurs performances en termes de rayon de courbure et de résistance aux manipulations. Les connecteurs robustes à liaison intermittente (IBR) optimisent le rayon de courbure et la durabilité des câbles ruban, augmentant ainsi leur polyvalence.
Les câbles hybrides, qui intègrent ou combinent fibres optiques en ruban et en tube libre, améliorent souvent les performances et facilitent l'installation. L'épissure des câbles à fibres optiques en ruban progresse rapidement. L'automatisation continuera de garantir des déploiements rapides, fiables et efficaces.

Résumer

Le choix entre les câbles à fibres optiques ruban et les câbles à fibres optiques libres repose sur leurs sept principales caractéristiques : structure, densité, épissure, protection, accessibilité, coût et évolution. Les câbles ruban sont généralement plus performants dans les applications haute densité avec un espace limité, tandis que les câbles à fibres optiques libres offrent une plus grande flexibilité et sont plus adaptés aux environnements difficiles.
Dans chaque projet, il n'existe pas de solution unique. Le choix optimal du câble dépend exclusivement des exigences et des paramètres du réseau prévu, afin de garantir un coût, une fiabilité et une évolutivité optimaux pour une infrastructure de fibre optique pérenne.
