Modules SFP : Votre guide des fondements des réseaux 1G

Qu’est-ce qui contribue à la fiabilité et à l’évolutivité d’un réseau 1G ? Au cœur de cette infrastructure se trouve le module SFP (Small Form-Factor Pluggable). Les modules SFP sont des émetteurs-récepteurs compacts et remplaçables à chaud qui offrent une flexibilité maximale pour les applications nécessitant une connectivité haut débit dans divers environnements réseau. Bien que les normes haut débit évoluent et que les fournisseurs proposent des versions encore plus rapides de SFP, Modules SFP 1G Dans leur ensemble, elles restent plus importantes que jamais pour diverses raisons : elles offrent un équilibre entre qualité, rentabilité, interopérabilité des fournisseurs et fiabilité.

Modules SFP 1G à vendre

Catégories de modules SFP

Autres

Que sont les modules SFP et pourquoi sont-ils encore essentiels aujourd'hui ?

Les modules SFP fonctionnent comme des émetteurs-récepteurs optiques et cuivre polyvalents, convertissant les signaux électriques en signaux optiques et inversement. Leur format compact facilite leur intégration dans les commutateurs, routeurs et autres équipements réseau. Outre leur taille réduite, leur longévité sur le marché s'explique par leur polyvalence : ils prennent en charge de nombreux types de supports, longueurs d'onde et distances. L'arrivée ces dernières années de modules plus rapides, tels que le SFP+ et le plus récent QSFP, a suscité un vif intérêt grâce à leurs débits supérieurs à 1 gigabit. Cependant, les modules SFP 1G restent incontournables, leur rapport qualité-prix étant imbattable pour les déploiements à grande échelle. La plupart des entreprises et des fournisseurs de services les utilisent pour la connectivité des réseaux dorsaux, des campus et des couches d'accès. Leur performance et leur interopérabilité, quel que soit le fabricant, associées à une mise à niveau aisée vers des débits supérieurs, en font un élément essentiel des infrastructures réseau.

Modules SFP 1G Ils prennent également en charge plusieurs types de liaisons. Par exemple, les liaisons multimodes à courte portée sont conformes à la norme 1000BASE-SX, tandis que les liaisons monomodes à longue portée utilisent la norme 1000BASE-LX. Enfin, les modules 1000BASE-T sur cuivre permettent de moderniser l'infrastructure existante, offrant ainsi un large choix et une plus grande flexibilité tout en étendant la portée de l'Ethernet à un coût abordable. De plus, les modules SFP 1G facilitent la modernisation des infrastructures existantes tout en répondant aux besoins actuels. Ces modules constituent l'épine dorsale durable qui permettra le déploiement de réseaux évolutifs et fiables, d'autant plus que les options de débit et de fibre optique continuent de se diversifier.

Répertoire des modules SFP 1G (1000BASE SFP)

Le plus souvent considéré comme la porte d'entrée vers la connectivité fibre gigabit, le module 1000BASE SFP se décline en une variété de versions pour différentes distances de liaison et types de supports.

  • 1000BASE-SXFonctionne sur fibre multimode et est conçu pour les courtes distances (ne dépassant pas 550 mètres), ce qui le rend très pertinent pour un centre de données ou un campus d'entreprise.
  • 1000BASE-LX : Fonctionne sur fibre monomode jusqu'à 10 km, ce qui est utile pour la connectivité des réseaux métropolitains (MAN) ou des campus plus étendus.
  • 1000BASE-T : Câblage en cuivre (Cat5e/Cat6) permettant l'Ethernet gigabit sur le câblage réseau existant.

Ce trio convient à la plupart des besoins standard en matière de réseau 1G et offre une option de qualité et de fiabilité avec de nombreux appareils.

Lire la suite

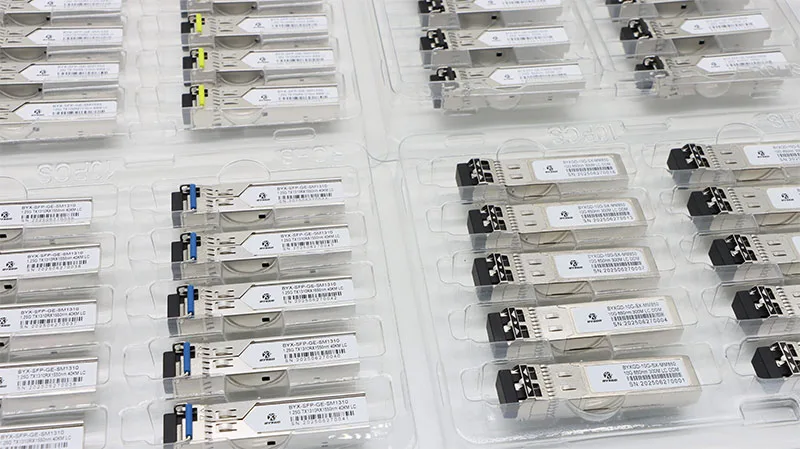

Modules SFP 1G : mono-fibre et multi-mode1G BiDi SFP: L'innovateur en matière de réduction des coûts

Les modules SFP bidirectionnels (BiDi) permettent de réduire de moitié les besoins en fibre optique en utilisant deux longueurs d'onde pour transmettre des données dans les deux sens sur une seule fibre. Cela diminue considérablement l'infrastructure fibre requise et les coûts associés à l'installation et à la maintenance, ce qui peut s'avérer particulièrement avantageux dans les espaces restreints, comme sur les campus anciens ou dans les immeubles de grande hauteur des zones urbaines américaines.
En termes pratiques, BiDi Les modules utilisent des longueurs d'onde complémentaires, telles que la longueur d'onde de 1310 nm pour Tx et celle de 1550 nm pour Rx, pour atteindre des distances de support allant jusqu'à 40 km, en fonction de la qualité de la liaison et des bilans de puissance.

Module SFP 1G CWDM et DWDM : le multiplicateur de capacité

Face à la demande croissante de bande passante réseau, les investissements dans le déploiement de nouvelles fibres optiques peuvent augmenter considérablement au fil du temps. Les modules SFP CWDM (multiplexage par répartition en longueur d'onde grossière) et DWDM (multiplexage par répartition en longueur d'onde dense) permettent de pallier ce problème en autorisant une seule fibre à transporter plusieurs longueurs d'onde, ou canaux, augmentant ainsi la bande passante utilisable de 8 canaux (pour le CWDM) à plus de 40 canaux (pour le DWDM).
Modules CWDM Séparer les longueurs d'onde d'environ 20 nm pour les environnements métropolitains avec un nombre de canaux typique et une portée d'environ 80 km. Canaux DWDM L'utilisation des grilles de fréquences de l'UIT-T permet d'atteindre un espacement d'environ 0.8 nm, autorisant des densités de canaux plus élevées et des distances supérieures à 100 km, ce qui les rend adaptées aux réseaux dorsaux.
Toutes les technologies de multiplexage peuvent augmenter la durée de vie de la fibre optique et, associées aux multiplexeurs, offrent une voie de mise à niveau claire sans nécessiter d'importantes installations de nouvelles fibres.

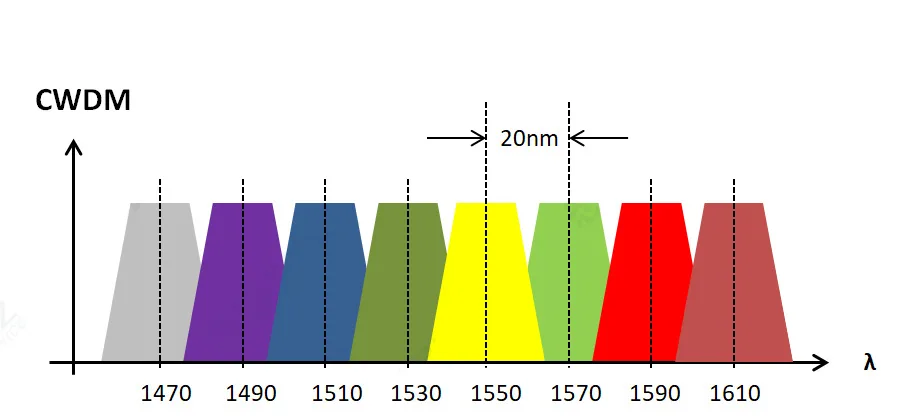

Modules SFP 1G : Longueurs d’onde CWDM

Résoudre le casse-tête de la compatibilité SFP : un guide pratique

Malgré les affirmations d'interopérabilité, les modules SFP rencontrent souvent des problèmes de compatibilité liés aux limitations du firmware du fournisseur et aux systèmes de verrouillage propriétaires. Une procédure de validation rigoureuse vous permettra de gérer et de garantir la stabilité du réseau tout en réduisant les risques de panne.

  • Vérifier la compatibilité du commutateur : L'utilisation d'une commande CLI telle que « show interface transceiver details » permet de vérifier si le commutateur reconnaît le module et d'afficher son état. Cette commande fournit des informations sur l'état électronique du module, son fournisseur et sa configuration opérationnelle. Elle permet également de détecter rapidement d'éventuels problèmes de compatibilité.
  • Vérifier le micrologiciel/logiciel du commutateur : Il est toujours recommandé de mettre à jour le firmware vers la dernière version compatible avec le fournisseur du commutateur afin de garantir une meilleure détection des modules émetteurs-récepteurs SFP de marque et tiers, réduisant ainsi les risques d'interruptions de service.
  • Valider l'authenticité du module : En général, les modules émetteurs-récepteurs authentiques possèdent des références et des noms de fournisseurs contenant des identifiants uniques. Ces informations figurent également sur les étiquettes ou les bons de livraison. Cela permet d'éviter les contrefaçons et les modules émetteurs-récepteurs de fournisseurs tiers non vérifiés, qui peuvent entraîner des erreurs de détection ou des performances instables.
  • Tenir à jour un inventaire et une documentation des modules : Veillez à toujours disposer d'une documentation précise des modules SFP et SFP+ génériques lors de leur déploiement. Il est recommandé de consigner les informations relatives au fournisseur, au numéro de lot, à la version du firmware et à l'accès réseau géographique des équipements déployés. Ces informations serviront de référence pour le support technique et le suivi des performances.
    Ce type de liste de contrôle pratique pour les équipes réseau permettra de réduire les temps d'arrêt coûteux et d'améliorer le succès des déploiements.

Meilleures pratiques et recommandations d'experts pour la sélection des modules SFP

Choisir votre module SFP implique de trouver un équilibre entre vos besoins techniques et vos contraintes opérationnelles. L'approche structurée suivante peut vous aider à simplifier ce processus :

  • Voici les étapes du processus de sélection. Commencez par déterminer la distance de liaison requise. Ensuite, identifiez le type de câble (monomode, multimode, cuivre) nécessaire afin de présélectionner les modules SFP compatibles. Enfin, tenez compte du débit du réseau.
  • Tenez compte des spécifications de précision. Vous devrez consulter les paramètres fournis dans les fiches techniques (longueur d'onde, type de connecteur, consommation d'énergie et distance maximale admissible) et vous assurer que le module SFP répond exactement aux exigences de votre infrastructure.
  • Tenez compte des conditions environnementales. Les plages de température de fonctionnement indiquent où utiliser ou non un module, ainsi que les risques d'interférences électromagnétiques auxquels il pourrait être exposé.
  • Dépannage efficace. Les identifiants de panne courants (perte de signal, absence de détection d'une liaison ou avertissements/erreurs) et les commandes/outils spécifiques au fournisseur peuvent grandement faciliter un dépannage efficace en cas de panne.
    Le processus de sélection rigoureux, associé à un dépannage approprié, contribue à améliorer la fiabilité globale du réseau et son évolutivité face aux demandes.

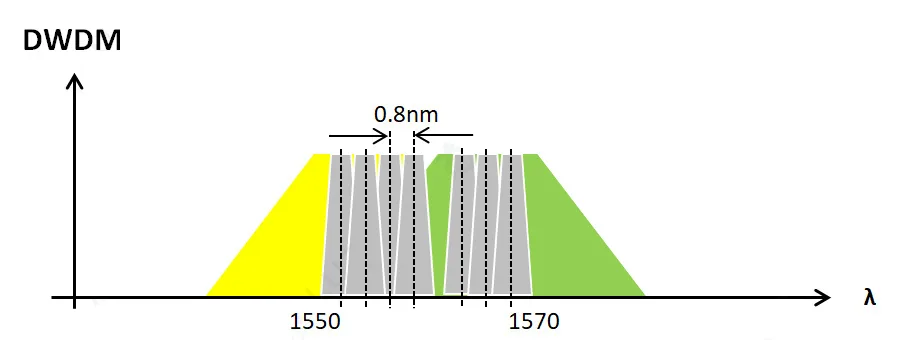

Modules SFP 1G : Longueurs d’onde DWDMAmélioration du réseau dorsal d'un centre de données avec des modules SFP CWDM 1G

Un centre de données régional, confronté à une augmentation rapide du trafic inter-racks, avait besoin de bande passante supplémentaire mais ne pouvait pas installer de nouvelle fibre optique. Nous avons déployé Modules SFP CWDM 1G, qui multiplexait huit longueurs d'onde sur des fibres monomodes existantes.
Cette conception a permis d'augmenter le débit par huit sur une infrastructure à fibre unique, générant ainsi plus de 75 % d'économies sur les coûts de câblage grâce à l'installation de nouvelles fibres. Le projet a également réduit le délai de déploiement de quatre semaines, les temps d'arrêt et l'espace physique occupé par les panneaux de brassage.
Le maintien des performances s'est également amélioré grâce à la simplicité : la réduction du nombre de fibres a facilité la surveillance et la maintenance. Ce projet démontre comment la technologie CWDM peut prolonger efficacement la durée de vie d'un système tout en augmentant la capacité du réseau.
