Vous êtes-vous déjà demandé pourquoi ? Modules SFP+ 10G Pourquoi les modules SFP+ 10G restent-ils si répandus dans les architectures réseau malgré la disponibilité de produits plus rapides ? Imaginez que votre entreprise décide d'augmenter la vitesse de son réseau et souhaite que vous l'aidiez à le faire de manière économique et fluide. En utilisant des équipements dotés des modules SFP+ 10G compatibles, vous pouvez garantir une connectivité haut débit et fiable tout en maîtrisant vos coûts. Ce guide vous explique comment migrer vers le 10G SFP+, présente les options disponibles, les points à prendre en compte lors du déploiement et le type de maintenance requis.
Chaque phase comprend des conseils utiles et des points à prendre en compte concernant les options disponibles. Lors de la mise à niveau d'un réseau existant ou du déploiement d'un nouveau, vous souhaitez non seulement optimiser les performances au niveau requis, mais aussi vous assurer du bon fonctionnement du réseau dès le premier déploiement. Enfin, et c'est tout aussi important, il est crucial de ne pas dépasser votre budget ! En maîtrisant le fonctionnement des modules 10G SFP+, vous pouvez moderniser votre réseau en toute confiance, pour le rendre plus intelligent et à un prix raisonnable. Vous disposerez des connaissances nécessaires pour choisir les composants adaptés lors de l'utilisation de modules 10G SFP+, et vous saurez également quels sont les points à prendre en compte et les écueils à éviter pour obtenir le meilleur équipement pour votre mise à niveau.
Modules SFP+ 10G : réévaluation de leur valeur dans les réseaux de nouvelle génération
Les modules SFP+ 10G sont des interfaces réseau compactes et remplaçables à chaud permettant d'établir des connexions 10 GbE. Ils jouent le rôle d'interface de traduction des signaux de données entre les équipements réseau (commutateurs, routeurs, etc.) et les câbles à fibre optique ou en cuivre. Les modules SFP+ 10G offrent un débit élevé, une faible latence et une consommation d'énergie optimisée, tout en garantissant la communication entre différentes plateformes matérielles.
Bien que les technologies 25G et 40G gagnent du terrain, les modules SFP+ 10G restent pertinents pour plusieurs raisons. Premièrement, le SFP+ 10G offre le meilleur rapport performance/prix, sans compromis majeur sur les performances ou le coût par rapport aux technologies SFP+ plus rapides. Deuxièmement, le SFP+ 10G est compatible avec un plus grand nombre d'équipements au sein de l'écosystème existant de commutateurs et de routeurs réseau, ce qui facilite la migration lors des mises à niveau. Troisièmement, la technologie SFP+ 10G a atteint sa maturité et bénéficie d'une fiabilité et d'une prise en charge parmi les plus éprouvées, assurées par de nombreux fournisseurs.
L'idée de passer à un réseau plus rapide (25G, 40G) est séduisante, mais l'investissement dans une nouvelle infrastructure n'est pas toujours justifié. La plupart des modules haut débit imposent le déploiement d'une nouvelle infrastructure réseau, car les coûts d'investissement et d'exploitation sont bien supérieurs à ceux d'un module SFP+ 10G. De plus, les débits plus élevés peuvent engendrer des problèmes de complexité ou de compatibilité avec la norme existante, et ainsi dégrader les performances du réseau.
Les modules SFP+ 10G offrent des performances optimales tout en respectant les protocoles de bonnes pratiques actuels. Leur utilisation repose sur une technologie éprouvée, conçue pour répondre à vos exigences en matière d'efficacité et de coûts. Pour de nombreuses organisations, un module SFP+ 10G fonctionne correctement sans nécessiter de mises à niveau superflues, tout en vous permettant d'évoluer sereinement face aux mutations du réseau.
Types de modules SFP+ 10G : Comprendre les modules SR, LR, ER, ZR, DAC et AOC
Il existe différents types de modules SFP+ 10G, adaptés aux exigences du réseau. Comprendre ces modules vous aidera à choisir celui qui convient le mieux à votre application. Examinons de plus près les principaux types en fonction de leurs principes de fonctionnement, de leurs spécifications techniques et de leurs cas d'utilisation courants.
- 10G SFP-10G-SR (Courte portée)
Les modules SR utilisent la fibre multimode et sont optimisés pour les courtes distances, généralement inférieures à 300 mètres. Ils fonctionnent à une longueur d'onde de 850 nm, souvent utilisée pour les connexions dans les centres de données et les bâtiments. Le module SR est comparable à une rue pour la circulation : il permet la transmission de données à proximité les unes des autres. - 10G SFP-10G-LR (Longue portée)
Les modules LR utilisent la fibre monomode sur des distances allant jusqu'à 10 km et fonctionnent à une longueur d'onde de 1310 nm. Ils sont généralement utilisés dans les réseaux de campus ou pour les connexions entre bâtiments, ce qui peut être comparé à une route principale reliant les quartiers d'une ville. - 10G SFP-10G-ER (Portée étendue)
Les modules ER utilisent la fibre monomode et permettent d'établir des liaisons entre stations de transmission jusqu'à environ 40 km (longueur d'onde de 1550 nm). Ils sont notamment utilisés pour les interconnexions à courte distance entre centres de données distants de plusieurs kilomètres. - 10G SFP-10G-ZR (Zealous Reach)
Les modules ZR étendent la portée de transmission à environ 80 km, également avec une fibre monomode et à une longueur d'onde de 1550 nm. Les modules ZR conviennent aux applications métropolitaines ou longue distance. - DAC SFP+ 10G (connexion directe cuivre)
Le DAC utilise des câbles twinax en cuivre avec émetteurs-récepteurs intégrés pour des connexions économiques à courte portée. La portée typique du DAC est inférieure à 7 mètres. Il est généralement utilisé pour les connexions directes entre baies de serveurs. - Câble optique actif 10G SFP+ AOC
L'AOC est un type de module SFP+ 10G qui combine fibre optique et composants électroniques pour étendre la portée jusqu'à 100 mètres, voire plus. Les AOC sont légers, flexibles et très utiles dans les environnements où les interférences électromagnétiques peuvent affecter l'intégrité des données transmises.
Principales différences technologiques
| Type de module | Type de fibre | Longueur d'onde (nm) | Max Distance | Cas d'utilisation typique | Remarques |
| 10G SFP-10G-SR | Fibre Multimode | 850 | ~ 300 mètres | Centres de données, à l'intérieur des bâtiments | courte portée rentable |
| 10G SFP-10G-LR | Fibre monomode | 1310 | Jusqu'à 10 km | Campus, entre les bâtiments | Distance et coût équilibrés |
| 10G SFP-10G-ER | Fibre monomode | 1550 | Jusqu'à 40 km | Centres de données longue distance | Portée étendue grâce à des signaux plus puissants |
| 10G SFP-10G-ZR | Fibre monomode | 1550 | Jusqu'à 80 km | Réseaux métropolitains | Portée ultra-longue |
| DAC 10G SFP+ | Twinax en cuivre | N/D | Jusqu'à mètres 7 | Interconnexion rack à rack | Faible latence, faible coût |
| 10G SFP + AOC | Fibre optique + électronique | N/D | 100+ mètres | racks haute performance | Flexible et résistant aux interférences électromagnétiques |
Identifier ces types de modules permet de personnaliser l'infrastructure réseau afin d'obtenir un équilibre optimal entre prix, portée et performances. Chaque module prend en charge une tâche spécifique, qu'elle soit située dans une baie, à l'autre bout de la ville ou à l'autre bout du pays.

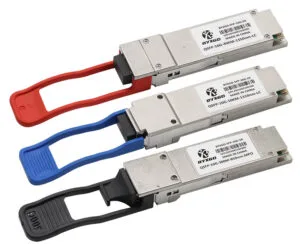

Gamme de modules SFP+ 10G

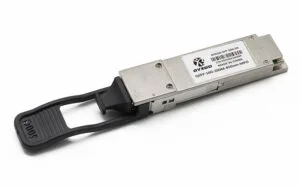

BYXGD-SFP+-10G-SR-850nm-300m : L'émetteur-récepteur SFP+ 10 Gbit/s est un émetteur-récepteur à fibre optique multimode fonctionnant à une longueur d'onde de 850 nm. Il peut transmettre jusqu'à 300 mètres, offre une puissance de sortie comprise entre -6.5 et -1 dBm et une sensibilité de réception ≤ -11.1 dBm. Le module comprend un photodétecteur PIN et un laser VESEL avec un taux d'extinction de 3.5 dB, et utilise une interface LC pour la connexion.

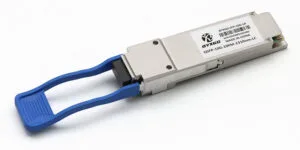

BYXGD-SFP+-10G-LR-1310-10KM : Cet émetteur-récepteur SFP+ 10 Gbit/s utilise une fibre monomode à une longueur d'onde de 1310 nm et offre une portée jusqu'à 10 kilomètres. Il présente une puissance de sortie de -6 à +0.5 dBm, une sensibilité de réception ≤ -14 dBm et intègre un photodétecteur PIN et un laser DFB. Son taux d'extinction est de 3.5 dB. Il est doté d'une interface LC et fonctionne dans la gamme de longueurs d'onde de 1270 à 1610 nm.

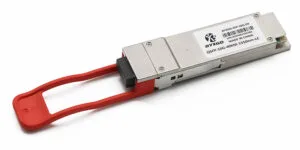

BYXGD-SFP+-10G-ER-1550nm-40KM :Cet émetteur-récepteur SFP+ 10 Gbit/s, conçu pour la fibre monomode, fonctionne à une longueur d'onde de 1 550 nm sur une distance de transmission allant jusqu'à 40 kilomètres. Il offre une puissance de sortie de -1 à +4 dBm et une sensibilité optique de réception inférieure ou égale à -16 dBm. Utilisant les technologies laser EML et photodétecteur PIN, il présente un taux d'extinction de 6 dB et est compatible avec une interface LC.
BYXGD-SFP+-10G-ZR-1550nm-80KM : L'émetteur-récepteur SFP+ 10 Gbit/s utilise une fibre monomode à une longueur d'onde de 1550 nm et offre une portée de transmission jusqu'à 80 km. Sa plage de puissance de sortie est de 0 à +4 dBm, avec une sensibilité de réception inférieure ou égale à -24 dBm. Il intègre un photodétecteur APD et un laser EML. Son taux d'extinction est de 8.2 dB et il est doté d'une interface LC.
Comment choisir le module SFP+ 10G adapté aux besoins du réseau
Choisir le module SFP+ 10G adapté nécessite d'évaluer la distance, le budget et la topologie du réseau. Ces trois facteurs sont essentiels pour optimiser le rapport qualité-prix et les performances.
La distance détermine le premier pas
- Courtes distances (300 mètres ou moins) : le sfp-10g-sr utilisant la fibre multimode est le meilleur choix pour les connexions entre bâtiments et centres de données.
- Distances moyennes (jusqu'à 10 kilomètres) : utiliser le sfp-10g-lr, utilisant la fibre monomode, qui est le plus approprié pour les réseaux de campus ou les applications d'entreprise.
- Longues distances (40 kilomètres et plus) : les modules comme le sfp-10g-er ou le sfp-10g-zr sont les plus appropriés pour les interconnexions de centres de données ou pour couvrir des distances métropolitaines.
- Connexions très courtes et directes (moins de 7 mètres) : les câbles DAC sont le meilleur choix car ils associent les appareils dans la configuration la plus économique et la plus faible latence possible.
Budget vs Performance : Trouver le juste équilibre
Le budget influence considérablement le choix des modules. Les modules multimodes, comme le SR, sont généralement moins chers que les modules monomodes. Cependant, leur portée est inférieure ; les modules monomodes sont donc plus coûteux, mais permettent des distances plus importantes. Il est également important de noter que les câbles DAC sont souvent la solution la plus économique pour les très courtes distances avec une latence minimale. Les câbles optiques actifs (AOC) sont plus onéreux, mais offrent moins d'interférences électromagnétiques et une plus grande flexibilité.
Pour mieux comprendre chaque option, on peut comparer les modules multimodes, comme le module SR, à un bus urbain. Ils offrent une solution de transport plus économique et fiable ; mais pour les longs trajets, les modules à fibre monomode sont comme un train express. Ils sont plus rapides, couvrent de plus grandes distances, mais coûtent plus cher.
La topologie du réseau est importante pour la compatibilité et le déploiement.
Maintenant que nous savons de quoi il s'agit, nous pouvons commencer à réfléchir à la manière de déployer les types de modules nécessaires à votre réseau. La plupart des topologies de déploiement réseau requièrent différents types de modules qui communiquent entre eux et fonctionnent correctement. Votre réseau peut comporter un commutateur central, une couche d'agrégation et des équipements de périphérie ; chacun de ces éléments peut nécessiter un type de module différent pour un fonctionnement optimal. Comprendre le parcours des données et l'interaction du matériel permet de réduire considérablement les problèmes de compatibilité et de simplifier la gestion de votre réseau.
Compatibilité : Problèmes spécifiques aux fournisseurs et aux tiers
Lorsqu'il s'agit de Cisco, Juniper, Huawei et autres, la compatibilité SFP+ est implémentée de différentes manières. Est-ce au niveau du firmware ? Du code ? Mettent-ils en œuvre des protocoles de validation pour leurs modules ? Les marques testent leurs modules afin de garantir leur compatibilité immédiate avec leur écosystème.
L'achat de modules SFP+ 10G tiers peut s'avérer rentable, mais il est essentiel d'évaluer chaque module. Le module tiers idéal bénéficiera d'une large compatibilité et d'une bonne interopérabilité, mais les tests sont indispensables. Tester des échantillons vous permettra d'évaluer la compatibilité initiale et de recueillir les retours des utilisateurs afin d'éviter les problèmes lors du déploiement.
Liste de vérification de compatibilité condensée
- Vérifiez que le micrologiciel des appareils prend en charge un code de modèle de module spécifique.
- Vérifiez que le type de module est adapté à la distance requise.
- Vérifiez que la consommation électrique de chaque module respecte les spécifications thermiques recommandées et appliquées.
- Valider le support du fournisseur pour les demandes de garantie et les options de dépannage.
- Testez tous les modules tiers dans un environnement contrôlé avant de les mettre en production.
Flux de décision simplifié
- Définissez la distance de transmission, ainsi que la topologie.
- Définissez votre seuil budgétaire.
- Déterminez le type de fibre à choisir. Utilisez la fibre multimode pour les courtes distances et la fibre monomode pour les longues distances.
- Vérifiez la compatibilité avec les appareils que vous utiliserez.
- Évaluez les modules SFP+ 10G des fabricants d'équipement d'origine (OEM) ou de fournisseurs tiers de confiance. Choisissez l'option la plus rentable, fiable et bénéficiant d'un support technique.
En définitive, le module SFP+ 10G le plus adapté offrira un équilibre optimal entre performances, budget et compatibilité avec les différents fournisseurs. Les choix effectués lors de cette étape contribueront à garantir un réseau opérationnel sans encombre, sans dépenses excessives ni risques liés à une instabilité de la connexion. Ce processus minimise les imprévus et vous permet d'adapter votre réseau aux conditions réelles.
Analyse des performances et de la fiabilité : choisir entre les modules SFP+ 10G d’origine et ceux de fabricants tiers
Les modules OEM présentent généralement un avantage en termes de compatibilité et de fiabilité, car ils sont fabriqués selon des protocoles rigoureux spécifiques au matériel du fournisseur. De plus, leurs performances sont testées pour un fonctionnement optimal. Les modules SFP+ 10G tiers peuvent être compétitifs, mais leur qualité peut varier d'un fabricant à l'autre. Bien que des évaluations indépendantes aient démontré que de nombreuses solutions tierces haut de gamme offrent des performances comparables aux modules OEM en matière de débit de données, de taux d'erreur et d'intégrité du signal, une certaine variabilité persiste. L'utilisation de modules tiers peut donc présenter des difficultés, notamment dans un environnement très dynamique ou lors de mises à jour du firmware.
Différences de prix : l'option la plus rentable
La réduction des coûts est un facteur déterminant dans le choix de modules de rechange. Les modules SFP+ 10G tiers peuvent coûter de 30 % à 50 % moins cher que leurs équivalents d'origine. C'est un avantage certain pour les utilisateurs finaux qui doivent composer avec des budgets limités ou des déploiements à grande échelle où les marges de prix sont cruciales. Cependant, ces économies se font souvent au détriment de la garantie et du support technique. Les fabricants d'origine offrent généralement des garanties plus longues et un service après-vente plus complet. Ces aspects sont essentiels pour les réseaux critiques et pour ceux qui exigent une disponibilité garantie.
Garantie et assistance : Elle procure une tranquillité d'esprit.
Les modules OEM sont généralement fournis avec une garantie et un support technique du fournisseur. Cela réduit considérablement les risques lors du déploiement ou en cas de panne. Les fabricants tiers peuvent n'offrir qu'une garantie limitée ou rendre l'accès au support difficile, ce qui est problématique pour les applications critiques. Certaines marques tierces s'efforcent toutefois de proposer des garanties et des services similaires, voire supérieurs, afin de se démarquer des alternatives OEM. Les avis d'utilisateurs sur le support technique peuvent apporter un éclairage subjectif sur la qualité du service proposé.
Interopérabilité : Plug and Play
Les modules OEM sont garantis compatibles avec les commutateurs et routeurs compatibles. Les modules tiers peuvent ne pas prendre en charge les fonctionnalités de leur firmware propriétaire, ce qui peut entraîner des erreurs de type « module non reconnu » ou des performances médiocres. Cependant, en coulisses, de nombreux fabricants tiers de haute qualité effectuent une rétro-ingénierie (au-delà de la simple rétro-ingénierie du firmware) et des tests de compatibilité avec le matériel et le firmware. C'est pourquoi des solutions alternatives existent pour des fournisseurs tels que Cisco, Juniper et Huawei.
Résumé du prix, des performances, de la garantie et de l'interopérabilité
| Aspect | Modules SFP+ 10G OEM | Modules SFP+ 10G tiers |
| Les Tarifs | Meilleure performance du béton | Réduction (30 à 50 % d'économies) |
| Performances | Cohérent, certifié par le fournisseur | Variable, souvent comparable |
| Garantie et assistance | Plus long, garanti par le fournisseur | Couverture plus courte ou limitée |
| Interopérabilité | Intégration transparente garantie | Cela varie, les grandes marques offrent un large soutien |
Les commentaires des utilisateurs confirment les résultats.
Des témoignages d'utilisateurs vérifiés indiquent que les modules OEM sont rarement source d'incompatibilités, ce qui peut rassurer les administrateurs réseau. De nombreux utilisateurs ont d'ailleurs fait état de déploiements réussis avec quelques modules tiers et ont apprécié les économies réalisées tout en maintenant les performances attendues en conditions de test. Il est fortement recommandé de tester les modules SFP+ 10G tiers en laboratoire avant leur déploiement afin de limiter les risques de confusion et les temps d'arrêt coûteux, ainsi que les affirmations des fournisseurs concernant la capacité de stockage.
Le choix entre un module OEM et un module tiers pour les modules 10G SFP+ et autres types de modules dépendra en fin de compte de votre budget et de votre tolérance au risque. En résumé, les deux types de modules peuvent fournir à votre réseau la connectivité haut débit requise. Toutefois, comprendre les différences subtiles entre les modules OEM et tiers vous permettra de trouver celui qui répond le mieux aux besoins spécifiques de votre réseau.
Étude de cas pratique : Optimisation des réseaux d’entreprise grâce au déploiement de la fréquence 10G SFP+
Une institution financière de taille moyenne s'est retrouvée confrontée à une congestion de son réseau et à des interruptions fréquentes, impactant ses activités de trading critiques. Son infrastructure existante était compromise et ne pouvait supporter la demande en bande passante de ses opérations et de sa capacité critique. Par conséquent, les transactions de l'institution étaient souvent retardées ou suscitaient le mécontentement des utilisateurs.
Problèmes
- Des vitesses de transfert de données lentes entraînent des retards dans les transactions.
- Latence élevée imposant des interruptions des communications en temps réel.
- Augmentation des coûts globaux de maintenance due à l'obsolescence des équipements.
Solutions mises en place
L'organisation a migré vers des commutateurs centraux et de distribution équipés de modules SFP+ 10G, combinant les technologies SFP-10G-SR et SFP-10G-LR, afin d'optimiser les distances de connexion et de garantir la transmission rapide des données vers ses succursales. Elle a privilégié le fabricant d'origine pour une fiabilité maximale.
Résultats quantifiables
- La bande passante a été multipliée par 5, éliminant ainsi les ralentissements aux heures de pointe.
- La latence a été réduite de 60 %, améliorant ainsi le temps de traitement des données en temps réel.
- Les coûts opérationnels ont diminué de 30 % grâce à une diminution des A) remplacements de matériel et des B) interventions de maintenance effectuées.
Nous avons acquis des modules SFP+ 10G qui ont amélioré les performances de notre réseau, nous permettant ainsi de répondre à la demande croissante de manière rentable sans avoir à refondre entièrement notre infrastructure existante. Cet exemple illustre comment des investissements ciblés dans la technologie 10G peuvent générer un retour sur investissement significatif et renforcer l'agilité et la résilience d'une entreprise.
FAQ et perspectives sur la technologie 10G SFP+
Un module QSFP+ offre un débit de 40 Gbit/s (4 x 10 Gbit/s), tandis qu'un module QSFP28 offre un débit de 100 Gbit/s (4 x 25 Gbit/s). On peut comparer un module QSFP+ à une autoroute à quatre voies, tandis qu'un module QSFP28 représente une amélioration par rapport à une voie rapide, conçue pour absorber un trafic beaucoup plus important.
Oui, ils peuvent être insérés ou retirés des appareils sans les mettre hors tension. Cela permet d'effectuer des opérations de maintenance ou des mises à niveau avec un temps d'arrêt minimal.
Cela varie considérablement selon les fournisseurs et les modules 10G. Les modules OEM sont conçus pour être compatibles, tandis que d'autres modules non OEM peuvent fonctionner, sans pour autant offrir les mêmes garanties de compatibilité que celles fournies par les fabricants d'équipement d'origine (OEM).
Avec le déploiement croissant de réseaux 25G, 40G et même à des débits supérieurs comme les réseaux 400G, les modules SFP+ 10G conservent toute leur importance. Ils demeurent un élément fondamental des charges de travail, offrant une solution de repli fiable et performante. Ils peuvent également accompagner l'évolution du réseau lors des mises à niveau, grâce à leur écosystème complet et développé qui permet une migration progressive sans nécessiter de refonte complète. L'approche hybride consiste à combiner le 10G et des débits supérieurs afin d'optimiser le rapport prix/performances tout en assurant une évolution planifiée et progressive du réseau. Une évolution rapide et efficace est possible lorsque les modules SFP+ 10G prennent en charge la majeure partie des flux, tout en étant disponibles en cas de besoin pour une capacité accrue, permettant ainsi de fonctionner en parallèle avec d'autres équipements, mais à un débit supérieur.
La technologie 10G SFP+ parvient également à offrir un rapport fiable entre vitesse, coût et compatibilité, et reste pertinente malgré les changements extrêmes de vitesse et de complexité au sein des environnements et des réseaux, sans donner l'impression d'être « dépassée ».
Contactez-nous pour obtenir la meilleure solution
Choisir les bons modules SFP+ 10G est essentiel pour garantir l'efficacité, la rapidité et la fiabilité de votre réseau. L'achat de ces modules repose sur un équilibre entre coûts, compatibilité et performances, facteurs déterminants pour le bon fonctionnement de votre infrastructure.
Si vous envisagez de moderniser ou d'étendre votre réseau, un choix judicieux de solutions technologiques adaptées vous permettra d'éviter les coûts imprévus et les interruptions d'activité. Un large éventail de modules 10G SFP+ est disponible ; vous trouverez ainsi facilement le module qu'il vous faut ou pourrez tester différentes options pour choisir la plus performante.
Identifiez des experts technologiques de confiance travaillant dans ce domaine et demandez-leur des recommandations pour associer les modules fonctionnels les mieux adaptés à vos besoins, et envisagez également l'achat de nouveaux modules 10G SFP+ pour pérenniser vos besoins de connectivité.
