Avez-vous déjà rencontré des difficultés pour étendre votre réseau en raison d'une pénurie de fibre optique ? Et si vous pouviez doubler la capacité de votre réseau sans déployer de fibre supplémentaire, et ainsi économiser du temps, de l'argent et des tracas ?
A Module SFP BiDi 1G Elle permet la transmission de données bidirectionnelle sur une seule fibre optique. Cette technologie permet de réduire considérablement la quantité de fibre nécessaire et les coûts de déploiement.
En examinant de plus près son fonctionnement, ses spécifications techniques, ses conseils d'installation et ses déploiements concrets, vous pouvez former les professionnels des réseaux à développer des solutions de réseau à fibre unique simplifiées et économiques.
L'étude de ces concepts vous permettra d'acquérir plus de connaissances et de confiance dans le déploiement aisé des modules SFP BiDi 1G et l'optimisation des performances de votre réseau.
Gamme de produits SFP BiDi 1G : Trouvez la solution idéale pour votre réseau
Le 1G BiDi SFP Cette catégorie de produits offre une large compatibilité avec les appareils et les commutateurs de différents fournisseurs, permettant une intégration aisée. Conçus pour un fonctionnement stable et performant, ces modules gèrent diverses distances et applications fibre optique afin de répondre aux besoins variés des réseaux.
Voici quelques points forts de la famille de modules :
- BiDi SFP 1G 10km (1310nm Tx / 1550nm Rx) : Le plus qualifié pour les liaisons de campus standard dans une application d'utilisation efficace d'une seule fibre.
- BiDi SFP 1G 40km (1550nm Tx / 1310nm Rx) : Une portée extrême a été envisagée avec une application éprouvée d'économie de fibre.
- BiDi SFP 1G 80 km : Bien qu'il nécessite une transmission monofibre à très longue portée, il prend en compte le budget énergétique et la sensibilité.
- Modules SFP à économie de fibre : le choix idéal lorsque la préservation de la fibre est un critère important, et ils sont compacts dans un environnement de centre de données dense.
Chaque module offre également des diagnostics suffisants et répond aux principales normes industrielles en matière de plug-and-play, tandis que sa compatibilité physique facilite son installation dans un port SFP standard, ce qui simplifie la mise à niveau ou le remplacement.
Cette multitude de choix permet au planificateur de réseau de choisir le module SFP 1G BiDi approprié, d'optimiser l'utilisation de la fibre et de garantir une intégrité des données suffisante.
BYXGD-SFP-BIDI-1.25G-Tx1310/Rx1550nm-10KM : Ce module BiDi 1.25 Gb/s transmet à 1 310 nm et reçoit à 1 550 nm sur 10 km de fibre monomode. Il intègre un laser FP d'une puissance de sortie de -3 à -9 dBm et un récepteur à photodiode PIN d'une sensibilité ≤ -22 dBm. Doté de connecteurs LC/SC, il prend en charge la transmission bidirectionnelle de données sur une seule fibre, ce qui permet de réduire les coûts de câblage et de simplifier l'installation du réseau.
BYXGD-SFP-BIDI-1.25G-Tx1310/Rx1550nm-20KM : Ce module fonctionne à un débit de transmission de 1.25 Gbit/s sur une distance de 20 km via fibre monomode à une longueur d'onde de 1310 nm, et à une distance de réception de 20 km via fibre monomode à une longueur d'onde de 1550 nm. Il intègre un laser DFB dont la puissance de sortie est réglable de 0 à -5 dBm et la sensibilité de réception est supérieure ou égale à -24 dBm. Disponible avec des connecteurs LC/SC, il assure une transmission de données fiable sur de longues distances pour les applications réseau.
BYXGD-SFP-BIDI-1.25G-Tx1310/Rx1550nm-40KM : Cet émetteur-récepteur de 1.25 Gbit/s émet à 1 310 nm et reçoit à 1 550 nm sur une distance de 40 km via fibre monomode. Il est équipé d'un laser DFB dont la puissance de sortie varie de 0 à -5 dBm et dont la sensibilité minimale de réception est de -24 dBm. De plus, il est compatible avec les connecteurs LC et SC pour la transmission de données longue distance.

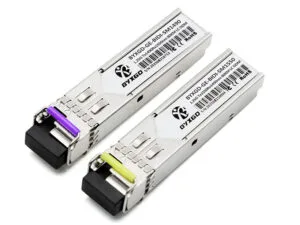

BYXGD-SFP-BIDI-1.25G-Tx1490/Rx1550nm-80KM : Ce module 1.25 Gbit/s assure la transmission à 1 550 nm et la réception à 1 490 nm sur une fibre monomode de 80 km. Il utilise un laser DFB d'une puissance de 0 à 3 dBm et d'une sensibilité de réception de -26 dBm. Compatible avec les entrées LC/SC, il constitue une solution fiable pour la transmission de données longue distance sur les réseaux à haut débit.

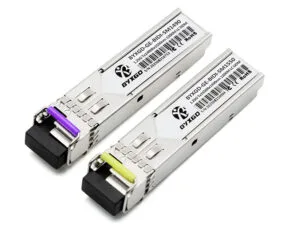

BYXGD-SFP-BIDI-1.25G-Tx1490/Rx1550nm-120KM : Ce module 1.25 Gbit/s utilise une transmission à 1 550 nm et une réception à 1 490 nm sur 120 km de fibre monomode. Il est équipé d'un laser DFB, capable de délivrer une puissance de 0 à 3 dBm et présentant une sensibilité de réception ≤ -34 dBm. Compatible avec les connecteurs LC/SC, il assure une transmission de données longue distance plus fiable pour les réseaux à haut débit.
Module SFP BiDi 1G : l’arme secrète pour la fibre et les économies de coûts
Le module SFP 1G BiDi révolutionne l'utilisation de la fibre optique en permettant l'envoi et la réception de données via une seule fibre. Les modules SFP duplex traditionnels utilisaient deux fibres, l'une pour l'émission et l'autre pour la réception. Grâce à la technologie BiDi, qui combine les signaux sur une seule fibre, la longueur de fibre requise est considérablement réduite.
Le module SFP BiDi 1G utilise le multiplexage par répartition en longueur d'onde (WDMChaque module SFP peut émettre et recevoir des données sur des longueurs d'onde différentes. Par exemple, on utilise généralement 1310 nm pour l'émission et 1550 nm pour la réception. L'avantage est que deux signaux peuvent partager la même fibre optique sans interférence. Imaginez deux voitures roulant en sens inverse sur un pont à une seule voie, chacune occupant sa propre voie.
Les économies ne se limitent pas au nombre de fibres. Réduire le nombre de brins de fibre permet de réaliser des économies sur les coûts d'installation, notamment le câblage, les conduits et la main-d'œuvre. Le déploiement d'un réseau est plus simple et plus rapide car la quantité de fibre nécessaire est réduite. Les mises à niveau et les extensions sont également facilitées. Moins de fibre physique signifie moins de perturbations.
Sur les marchés où la fibre optique est peu disponible, comme les centres de données, les campus ou les réseaux métropolitains, les modules SFP BiDi 1G constituent une solution efficace pour optimiser l'utilisation de la fibre sans compromettre les performances. Ils permettent également de réduire la quantité de fibre physique ainsi que les coûts de gestion et de maintenance du câblage.
Pour en savoir plus sur la technologie BiDi, notamment sur ses applications supplémentaires, ses avantages et les évolutions du marché, veuillez consulter le Modules optiques BiDi Article. En bref, le module SFP BiDi 1G est une solution fibre optique efficace et économique qui utilise la technologie optique pour préserver au mieux les ressources fibre afin d'accélérer le déploiement des réseaux de fibre optique.
Spécifications techniques et critères de sélection : Analyse approfondie des performances des modules SFP BiDi 1G
Les spécifications techniques sont essentielles pour déterminer la robustesse et la compatibilité des modules SFP 1G BiDi. Chaque module utilise deux longueurs d'onde différentes : le plus souvent 1 310 nm pour l'émission et 1 550 nm pour la réception (ou inversement). Cette configuration est indispensable pour permettre une communication bidirectionnelle sur fibre monomode et éviter les interférences.
Les limitations de distance des modules SFP BiDi 1G varient selon le modèle ; elles sont généralement de 10 km, 40 km ou jusqu’à 80 km. Pour maintenir une bonne puissance de signal, les longues distances nécessitent une puissance d’émission plus importante. Il est donc nécessaire d’augmenter la puissance d’émission et d’améliorer la sensibilité du récepteur afin de garantir une transmission fiable des données sur de longues distances par fibre optique.
Le débit de données est standardisé à 1.25 Gbit/s afin de répondre aux exigences du Gigabit Ethernet et d'assurer la compatibilité avec l'architecture réseau actuelle. Parallèlement, la consommation d'énergie varie de 12 dB pour les liaisons courtes à 24 dB pour les liaisons longues.
L'appariement correct des longueurs d'onde d'émission et de réception est essentiel, car un appariement incorrect bloquera toute communication. Les ingénieurs réseau doivent vérifier que les modules connectés possèdent les longueurs d'onde correctement appariées afin d'assurer leur bon fonctionnement.
Modules SFP bidirectionnels vs duplex
| Caractéristique | 1G BiDi SFP | SFP duplex 1G traditionnel |
| Utilisation de la fibre | Une seule fibre pour l'émission et la réception | Deux fibres (une Tx, une Rx) |
| Nombre de modules | Un par point d'extrémité | Un par point d'extrémité |
| Complexité d'installation | Inférieur (moins de câblage) | Plus élevé (plus de fibres et de terminaisons) |
| Coût de déploiement | Réduction grâce aux économies de fibres | Plus élevé en raison des fibres et de la main-d'œuvre |
| Cas d'utilisation recommandés | Sites à fibres limitées ou à haute densité | Réseaux de fibres duplex standard |
Le choix des modules SFP 1G BiDi permet de réaliser d'importantes économies de fibre optique, grâce à un nombre réduit de points d'installation et à une simplification du câblage. Les modules SFP duplex standard restent utilisables lorsque la fibre est abondante ou lorsqu'une rétrocompatibilité est nécessaire pour prendre en charge les systèmes plus anciens.
En définitive, lors de l'évaluation des modules SFP BiDi 1G, les critères et points suivants méritent d'être pris en compte :
- Appariement des longueurs d'onde Tx/Rx : les paires complémentaires doivent correspondre pour permettre un flux de données bidirectionnel.
- Bilan de puissance en fonction de la distance et de l'atténuation : assurez-vous que les spécifications du module respectent les limites définies pour la longueur de la liaison et les spécifications de distance associées.
- Compatibilité : Vérifiez que le module émetteur-récepteur est compatible avec votre type d'appareil et votre infrastructure fibre optique.
- Coût vs complexité : Prenez en compte les coûts initiaux et finaux pour comparer le coût à la complexité accrue du câblage et de l'installation.
L'interprétation de ces critères vous aidera à déterminer le module SFP BiDi 1G adapté à vos conditions réseau spécifiques et permettra une utilisation efficace de la fibre sans diminution des performances du réseau.
Comparaison des aspects de l'installation BiDi et Duplex
| Aspect | BiDi SFP | SFP duplex |
| Câblage | Fibre unique pour la transmission | Deux fibres (Tx et Rx séparées) |
| Installation | Gestion des fibres optiques simplifiée | Plus élevé en raison d'un plus grand nombre de liaisons fibre optique |
| Polarité | Nécessite un appariement précis des longueurs d'onde | polarité duplex standard |
| Dépannage | Il faut vérifier les longueurs d'onde Tx/Rx | Plus facile grâce à la séparation physique |
Pour des informations de compatibilité plus complètes, consultez le guide de compatibilité SFP officiel pour les périphériques et marques de réseau. En suivant ces étapes, vous vous assurez du bon fonctionnement d'un module SFP 1G BiDi sur votre réseau, optimisant ainsi l'utilisation de la fibre et évitant les erreurs d'installation.
Le déploiement concret de modules SFP BiDi 1G révèle des économies de fibre optique considérables.
Une université régionale devait moderniser le réseau de son campus. La fibre optique étant déjà en service entre les bâtiments, tout déploiement de cette nouvelle fibre s'avérait complexe et coûteux. L'utilisation de la fibre duplex (deux fibres par liaison) aurait doublé le nombre de câbles nécessaires, engendrant des coûts et des délais d'installation supplémentaires.
L'université a toutefois opté pour des modules SFP BiDi 1G, ce qui lui a permis d'exploiter la transmission bidirectionnelle sur une seule fibre et de réduire ainsi de moitié sa consommation de fibre. Elle a pu utiliser les fibres existantes sans avoir à supporter les coûts de déploiement de nouveaux câbles ou conduits.
Selon l'université, l'installation a été réalisée en un temps record, réduisant le délai de déploiement de plusieurs semaines à quelques jours. Le projet a permis d'économiser plus de 500 mètres de fibre optique, soit environ 40 % des coûts liés aux matériaux et à la main-d'œuvre. La fiabilité s'est également améliorée grâce à la simplification du câblage, qui a réduit le nombre de points de défaillance.
Ce cas illustre comment les modules SFP BiDi 1G permettent de réaliser des économies sur la fibre optique et offrent des solutions rentables. Les institutions souhaitant étendre la connectivité fibre là où elle était auparavant limitée ou où la haute densité de réseau constituait un obstacle tireraient profit de cette technologie, qui prouve ainsi sa réelle valeur opérationnelle et financière !
Questions fréquemment posées
Oui. Elles sont conçues pour fonctionner sur fibre monomode standard et peuvent donc être facilement branchées sur n'importe quel réseau fibre existant ne nécessitant pas de types de fibres spéciaux.
Les modules SFP BiDi 1G utilisent une seule fibre pour transmettre et recevoir des données sur des longueurs d'onde différentes. À l'inverse, les modules SFP duplex classiques nécessitent deux fibres, une pour chaque sens de transmission. Visuellement, les modules BiDi peuvent comporter des marquages correspondant aux deux longueurs d'onde afin d'identifier l'émission (Tx) et la réception (Rx).
Vous aurez besoin de cordons de brassage monofibre compatibles avec les modules BiDi. Ces cordons monofibre sont différents des cordons duplex, car ils transportent les signaux d'émission (Tx) et de réception (Rx) sur la même fibre. Par conséquent, les cordons duplex ne fonctionneront pas correctement en raison de la nature distincte des signaux.
Les distances typiques sont de 10 km, 40 km et 80 km en fonction de la puissance disponible du module et de la qualité de la fibre.
Il est conseillé de consulter la matrice de compatibilité du fabricant du commutateur et de la version du micrologiciel afin de vérifier la prise en charge des émetteurs-récepteurs BiDi. Vous pouvez également vous référer aux pages du hub BiDi ou aux catégories de produits pour obtenir des informations supplémentaires et la liste des produits compatibles.
Contactez-nous pour obtenir la meilleure solution
Le déploiement de modules SFP BiDi 1G permet de réaliser des économies considérables sur la fibre optique et de réduire la charge de câblage, ce qui diminue les coûts globaux et résout les problèmes de fibre pour les extensions futures.
Cette technologie offre des options de déploiement réseau efficaces et évolutives sans sacrifier les performances et la fiabilité.
Enfin, le catalogue de produits propose des options supplémentaires pour trouver les modules SFP 1G BiDi adaptés aux besoins de votre réseau. Pour en savoir plus sur la compatibilité ou pour toute question relative au déploiement, veuillez contacter nos équipes d'assistance technique. Celles-ci peuvent vous accompagner dans la transition vers une technologie de fibre optique performante et économique.
