Conectores de fibra óptica LC-LC: Guía completa con consejos, comparaciones y preguntas frecuentes
La Conector de fibra óptica LC-LC Es la piedra angular de las redes de fibra óptica de alto rendimiento actuales, especialmente en centros de datos y telecomunicaciones. Los conectores LC-LC son populares debido a su pequeño tamaño y rendimiento excepcional, lo que permite aplicaciones de fibra de alta densidad con mínima pérdida de señal. Conocer los conectores de fibra óptica LC-LC es fundamental al actualizar su red de fibra óptica o diseñar una nueva infraestructura.
Le explicaremos qué son los conectores de fibra óptica LC-LC, por qué son tan populares y comunes, y cómo se comparan con otros conectores, junto con las mejores prácticas y consejos útiles para elegir y usar conectores LC. A continuación, le guiaremos por los conectores LC, identificaremos sus principales ventajas y repasaremos algunas de sus características principales.
¿Qué es un conector de fibra óptica LC-LC y por qué es tan popular?
La designación "conector LC" originalmente significaba "Conector Lucent" en honor a Lucent Technologies, quien diseñó este conector de fibra óptica de formato muy pequeño para abordar la tendencia hacia redes de alta densidad y con limitaciones de espacio. A diferencia de varios tipos de conectores más antiguos, como los conectores SC y ST, el conector LC incorpora una férula cerámica de 1.25 mm de diámetro, la mitad del tamaño de la férula del conector SC, de mayor tamaño.
Este tamaño de férula más pequeño permite que los conectores LC aumenten la cantidad de conectores colocados en un espacio más limitado y restringido, lo que puede ser un factor clave en los centros de datos y redes de telecomunicaciones modernos, especialmente en las áreas metropolitanas más grandes con restricciones de espacio.

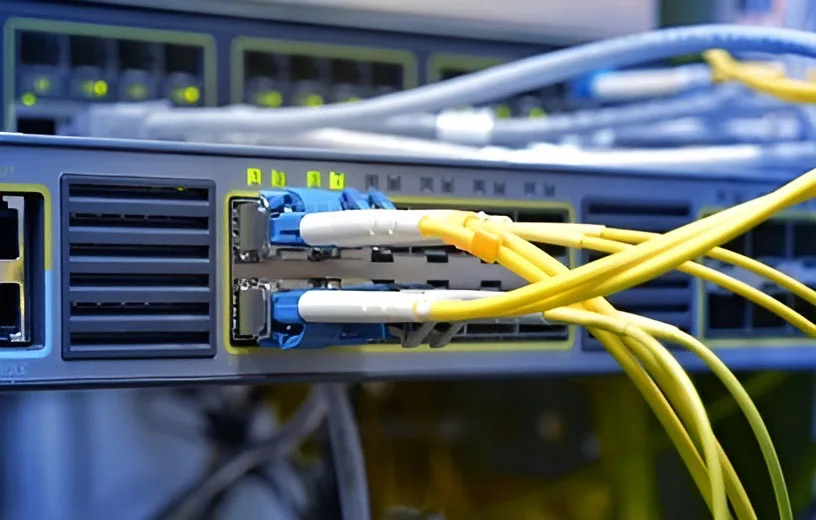

Un LC-LC cable de fibra óptica Se refiere a un cable de conexión de fibra con conectores LC en ambos extremos, que conecta equipos como conmutadores, transceptores o paneles de conexión, ya sea dentro o entre plantas, o en aplicaciones que interconectan equipos en redes de alta densidad con bajas pérdidas. El conector LC puede diseñarse para fibra monomodo o multimodo, según la aplicación.
El diseño simple y robusto del conector LC también ha contribuido a su popularidad. Los conectores LC cuentan con un pestillo push-pull que proporciona una conexión segura y son fáciles de insertar y retirar sin herramientas. Su tamaño reducido y su fácil conexión y desconexión reducen el tiempo de instalación y mantenimiento en aplicaciones de alta densidad.
En comparación con otros conectores de fibra óptica, como los conectores SC (SC significa Conector de Suscriptor) y los conectores ST (Punta Recta), el conector LC ocupa menos espacio y admite una mayor densidad de puertos, a la vez que ofrece un rendimiento óptico óptimo. Los conectores SC suelen ser más grandes y se utilizaban con frecuencia en redes de generaciones anteriores con menor densidad, a diferencia de los conectores LC, que suelen ser los conectores preferidos para aplicaciones de fibra óptica, considerando el espacio y el bajo rendimiento de la aplicación.
En general, es fácil ver por qué la solución de fibra óptica con conector LC-LC se está convirtiendo en la opción preferida para muchas aplicaciones de fibra óptica en esta era de infraestructura de fibra óptica rápida.
¿Qué hace únicos a los conectores LC-LC? Comprensión de su diseño y rendimiento

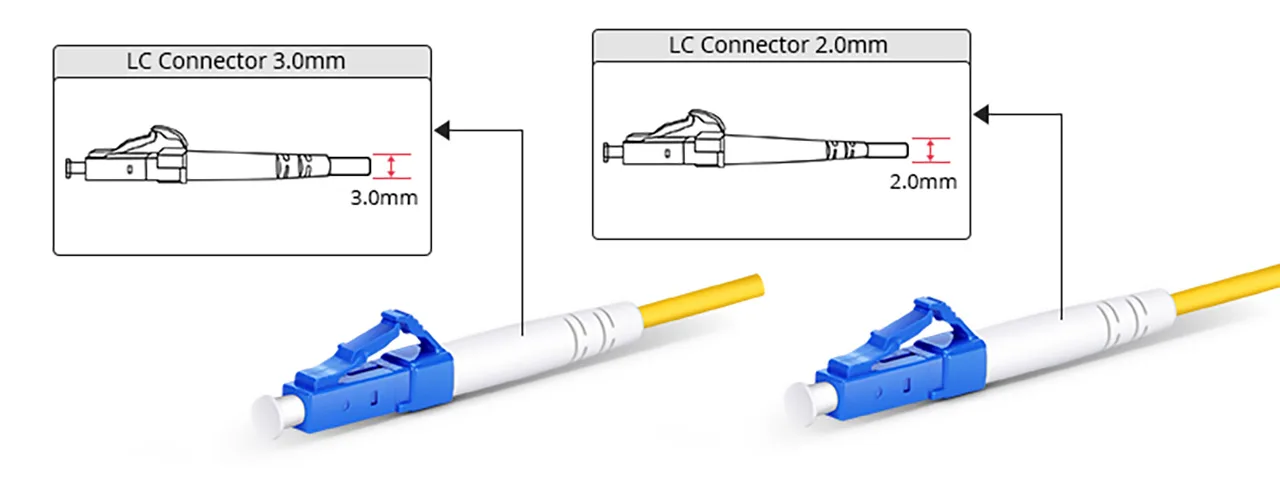

La LC conector de fibra Es una opción popular en el mundo de la fibra óptica gracias a su reducido tamaño, fiabilidad y rendimiento. El conector LC está fabricado con una férula cerámica de 1.25 mm, que alinea los núcleos de fibra para una óptima transmisión de señales. El tamaño de la férula es un cuarto menor que el tamaño típico de un conector SC de 2.5 mm, por lo que el conector LC ocupa tan solo la mitad del espacio que un conector SC.
Debido a esto, el conector LC es particularmente adecuado para espacios reducidos, como centros de datos, salas de telecomunicaciones y redes empresariales que maximizan la densidad de puertos.
El conector LC está fabricado en plástico para garantizar su durabilidad y seguridad, y se cierra de forma segura y a presión, reduciendo así la posibilidad de desconexiones accidentales. El cierre tiene un diseño de empuje y tracción, lo que permite conectar y desconectar fácilmente el conector LC sin necesidad de herramientas especiales, lo que facilita el mantenimiento y las actualizaciones.

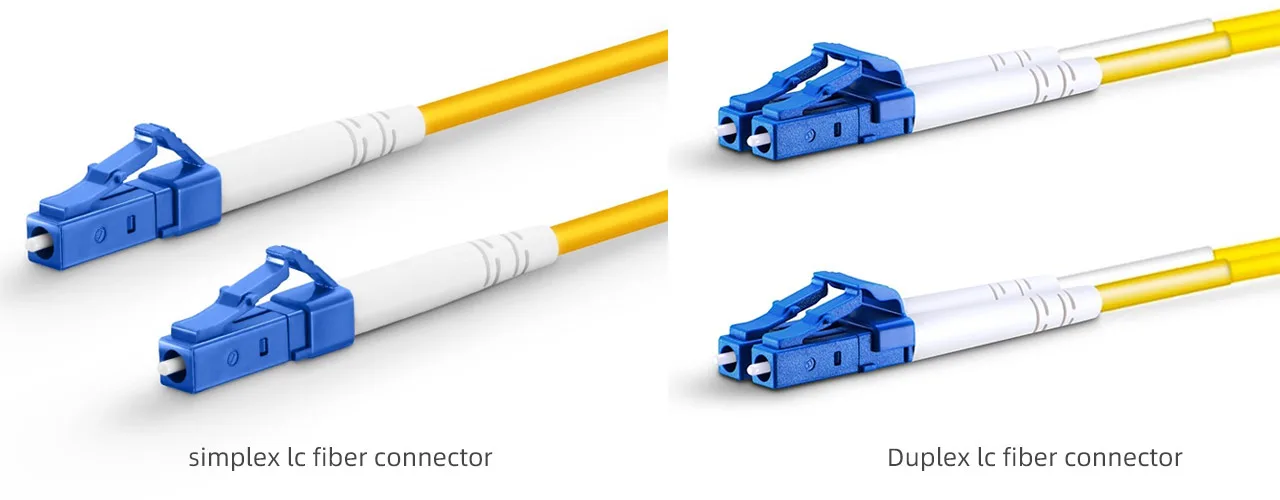

Existen dos tipos principales de conectores LC: símplex y dúplex. Un conector de fibra LC símplex utiliza un solo hilo de fibra y se utiliza principalmente en aplicaciones de comunicación unidireccional, a diferencia de un conector LC dúplex, que consiste en dos hilos de fibra en un clip, lo que permite la comunicación bidireccional simultánea. Los cables LC dúplex son comunes debido a su velocidad de transferencia de datos, ya que no requieren dos cables separados para enviar y recibir datos.
Otra razón por la que los conectores LC son tan populares es su rendimiento. Presentan una baja pérdida de inserción (normalmente inferior a 0.2 dB), lo que significa que la señal en la conexión se atenúa mínimamente. Los conectores LC suelen ofrecer excelentes características de pérdida de retorno (menor reflectividad de la señal), lo que aumenta la fiabilidad de las redes. Los conectores LC tienen una capacidad nominal de aproximadamente 500 ciclos de acoplamiento, lo que equilibra la durabilidad y el rendimiento.
Independientemente de si se utilizan ópticas monomodo o multimodo, los conectores LC ofrecen un rendimiento consistente. Los conectores LC monomodo se utilizan para largas distancias y aplicaciones de alto ancho de banda, mientras que los conectores de fibra LC multimodo se utilizan con mayor frecuencia para distancias más cortas que las monomodo con una alta velocidad de datos, como dentro de una red de edificios o campus.
En conclusión, los conectores LC de fibra óptica combinan compacidad, conexión fiable y un rendimiento óptico superior. En resumen, el conector LC de fibra óptica es cada vez más popular en las redes de fibra óptica modernas, donde la densidad, la fiabilidad y la facilidad de uso son primordiales.
Cómo elegir el cable de fibra óptica LC-LC adecuado para su red
Elegir el cable óptico LC-LC adecuado es fundamental para lograr el mejor rendimiento y fiabilidad de la red. La primera consideración importante es decidir si necesita un cable de fibra LC-LC monomodo o multimodo. Los cables monomodo están diseñados con un núcleo más pequeño que permite transmisiones de larga distancia con baja pérdida de intensidad de señal. Son ideales para redes de larga distancia, como redes de telecomunicaciones y centros de datos.
Los cables LC multimodo tienen un núcleo más grande y generalmente se utilizan para distancias más cortas, como en un edificio o en un entorno tipo campus donde se requiere un gran ancho de banda pero la distancia de transmisión es limitada.
A continuación, deberá elegir entre cables dúplex y símplex. Con los cables de fibra LC símplex, los datos se transmiten en una sola dirección, lo que los hace más adecuados para aplicaciones como la videovigilancia o la conexión de sensores específicos. Los cables LC dúplex son un solo cable, pero contienen dos fibras que permiten la comunicación bidireccional simultánea. Los cables dúplex son el estándar común para la mayoría de las aplicaciones de red, incluyendo Ethernet y canal de fibra, ya que permiten un flujo de datos bidireccional eficiente.
Existen cables especiales que pueden ofrecer ventajas adicionales según la red y el entorno al que se conecte. Los cables de conexión de fibra LC blindados ofrecen mayor protección contra daños físicos, lo que los hace ideales para aplicaciones industriales o exteriores donde los cables pueden estar expuestos. Los cables LC Uniboot combinan dos fibras en un único conector más pequeño, lo que permite una gestión de cables de alta densidad y reduce el volumen total del cableado. Los cables de conexión LC con acondicionamiento de modo están diseñados para entornos mixtos, donde los equipos monomodo se conectan a fibra multimodo, para acondicionar la señal y mantener el rendimiento.
Otra variable a tener en cuenta es el tipo de revestimiento del cable. Los cables para uso en interiores suelen tener un revestimiento de PVC de perfil bajo (LP); sin embargo, si se cuenta con un espacio plenum (normalmente destinado al aire), se requerirá un revestimiento con certificación plenum para cumplir con las normas de seguridad. Los cables para exteriores utilizan revestimientos reforzados, menos propensos a la humedad, los rayos UV y las temperaturas extremas.
También deberá considerar aspectos prácticos como la longitud del cable, el número de fibras y el tipo de conector pulido que desee. Existen cables de conexión de fibra LC a LC de diferentes longitudes; el número de fibras depende del número de conexiones de fibra que proporcione. Al considerar los tipos de pulido: UPC (Contacto Ultrafísico) y APC (Contacto Físico Angulado), la elección depende de la pérdida de retorno aceptable para la aplicación. Los conectores APC ofrecen un mejor rendimiento en pérdida de retorno y, por lo tanto, son los preferidos para la mayoría de las aplicaciones que implican conexiones de precisión o de larga distancia.
Al seleccionar un cable de fibra LC, tenga en cuenta su aplicación: un centro de datos puede requerir cables de alta densidad y baja pérdida; una red de telecomunicaciones puede necesitar fibras monomodo de larga distancia; y un entorno empresarial puede preferir la flexibilidad que ofrece la durabilidad. Considere el tipo de cable, el estilo de la cubierta y cómo desea conectarlo, y estará preparado para el rendimiento del cable en su red.
Adaptadores de fibra óptica LC, paneles de conexión y accesorios: Lo que debe saber
Los adaptadores LC (también llamados acopladores) son un componente importante de las redes de fibra óptica, ya que conectan dos cables de fibra óptica LC para transmitir datos. Estos adaptadores permiten una alineación precisa de los núcleos de fibra para minimizar las pérdidas y mantener el rendimiento de la red. Vienen en un tamaño más pequeño, ideal para entornos de alta densidad. El conector LC tiene un factor de forma pequeño, lo que significa que los adaptadores LC también tendrán el mismo tamaño.
Existen varios tipos de adaptadores LC para diversas aplicaciones. Los adaptadores símplex conectan fibras individuales, mientras que los adaptadores dúplex conectan dos fibras simultáneamente, lo cual es fundamental para el flujo de datos bidireccional. Además, existen adaptadores LC símplex y dúplex para fibras monomodo y multimodo.
Para gestionar numerosas conexiones de fibra, se suelen utilizar paneles de conexión de fibra LC. Estos paneles proporcionan una alta densidad de puertos y mayor modularidad a medida que las redes de fibra crecen. Además, ayudan a mantener la fibra organizada a medida que se vuelve más común en el entorno. Los paneles de conexión deben fijarse en racks o paredes, y los adaptadores LC deben conectarse a los puertos del panel, con cables enrutados mediante un sistema de alivio de tensión para limitar los daños, lo que simplificará el mantenimiento en el futuro. Prestar atención al mantenimiento y etiquetar los puertos simplifica la resolución de problemas para futuras expansiones a medida que las redes de fibra se vuelven más robustas y se centralizan en una sola ubicación.
Varios otros accesorios permiten que los conectores y adaptadores LC funcionen con mayor fiabilidad. Los atenuadores de fibra óptica ayudan a equilibrar la intensidad de la señal y pueden prevenir daños a equipos sensibles causados por una intensidad de señal excesiva. Los kits de limpieza son esenciales. Incluso la partícula de polvo más pequeña puede causar una degradación importante de la intensidad de la señal. Los kits de limpieza especializados incluyen toallitas sin pelusa para limpiar los conectores y un kit de limpieza específico para conectores de fibra con casquillo de 1.25 mm. Estos kits son ideales para garantizar una limpieza adecuada del conector. Las lengüetas de los conectores LC facilitan la extracción del conector del adaptador sin dañar el cable ni el conector.
Los conectores y adaptadores LC también se conectan sin problemas con transceptores y convertidores de medios mediante interfaces LC. Los transceptores y convertidores de medios convierten (o transfieren) señales ópticas en señales eléctricas y viceversa. Además, permiten conexiones existentes (o necesarias) entre segmentos tecnológicos mediante señales ópticas y eléctricas. El uso de adaptadores LC o paneles de conexión LC compatibles garantiza que la infraestructura de fibra óptica sea fiable, escalable y gestionable.
Conectores LC vs SC: ¿cuál debería utilizar?
Al seleccionar conectores de fibra óptica, es necesario conocer las diferencias entre los conectores LC y SC para obtener el mejor rendimiento y el máximo aprovechamiento de un espacio reducido en la red. La diferencia más evidente es el tamaño. Un conector LC tiene una férula cerámica de 1.25 mm, casi la mitad del tamaño de una férula SC de 2.5 mm. Este menor tamaño es una de las razones por las que el conector LC tiene una mayor densidad de puertos y, gracias a su sistema de tuberías, es ideal para espacios reducidos como centros de datos y racks de telecomunicaciones.
Al igual que su tamaño, los mecanismos de bloqueo son diferentes. Los conectores LC utilizan un mecanismo de bloqueo de pestillo, como un conector Ethernet RJ45, para conectar y desconectar la conexión de forma segura. Un conector de fibra SC cuenta con un mecanismo push-pull duradero y fácil de usar, pero que ocupa más espacio. Debido a las diferencias en los mecanismos de bloqueo, el conector LC suele ser más fácil de usar en una carcasa y ofrece mayor estabilidad con conexiones de diseño de alta densidad.
El rendimiento de los conectores LC y SC es similar en cuanto a pérdida de inserción y pérdida de retorno, ya que ninguno suele experimentar una pérdida superior a 0.25-0.5 dB. Ambos conectores suelen ser fiables para una conexión con baja degradación de señal; sin embargo, en cuanto al rendimiento, cabe destacar que el SC tiene una vida útil de acoplamiento más larga (aproximadamente 1000 ciclos) que el LC (unos 500 ciclos).
El costo también es un factor a considerar. Los conectores SC son más rentables debido a su simplicidad de diseño y mayor disponibilidad en el mercado, mientras que los conectores LC son más costosos debido a su diseño de alta densidad. Si bien los conectores LC pueden ser más costosos, ya sea por un pequeño aumento de precio o por un aumento más significativo, la compensación entre espacio y alta densidad a menudo justifica esta pequeña inversión en entornos de alta densidad.
Los casos de uso típicos varían: los conectores LC se utilizan a menudo para telecomunicaciones de alta densidad y se aplican en espacios comunes de centros de datos donde los desarrolladores deben intentar aumentar el número máximo de conexiones debido al problema común del espacio. Al igual que el LC, el conector de fibra óptica SC se utiliza en redes de propósito general y suele implementarse en aplicaciones residenciales y empresariales, donde su manejo es más relativo que su coste.
Si necesita utilizar ambas fibras, puede encontrar adaptadores LC-SC o cables híbridos que le permitan conectarlas entre sí e interconectar sin problemas los sistemas de fibra óptica LC y SC sin sacrificar el rendimiento.
En resumen, puede considerar los conectores LC para aplicaciones compactas y de alta densidad, así como los conectores SC para aplicaciones de propósito general rentables. Comprender estas variantes y las diferencias entre LC y SC puede marcar una diferencia significativa al utilizar conectores de fibra óptica según las necesidades de su red.
Consejos de instalación y mantenimiento para sistemas de fibra óptica LC-LC
La instalación y el mantenimiento adecuados de los sistemas de fibra óptica con conectores LC son esenciales para un rendimiento óptimo de la red y la longevidad del sistema. El manejo cuidadoso de los conectores LC es el primer paso para evitar daños. Las tapas antipolvo solo deben retirarse al realizar una conexión. Evite el contacto con el extremo de la fibra LC o la férula. Un dedo sucio o con aceite puede reducir la calidad de la señal.
La limpieza es fundamental para reducir la pérdida de señal. Utilice siempre un kit de limpieza de fibra óptica LC apto para la férula pequeña de 1.25 mm que se utiliza en conectores LC para limpiar estos dispositivos. Para el mantenimiento rutinario, la limpieza en seco con toallitas sin pelusa o un bastoncillo de limpieza específico eliminará el polvo y la suciedad de forma muy eficaz. Para la contaminación más persistente, la limpieza en húmedo con una solución de limpieza específica para fibra óptica, seguida rápidamente de toallitas secas, restaurará la claridad del extremo del conector. Después de la limpieza, inspeccione siempre el conector con un microscopio para asegurarse de que no queden residuos.
Una gestión adecuada del cable LC ayudará a mantener el radio de curvatura mínimo, evitando microcurvas o macrocurvas que causan atenuación. Coloque siempre el cable en un organizador de cables y evite curvas cerradas o fuerzas de tracción excesivas en el latiguillo de fibra LC. Un cableado y sujeción adecuados aliviarán la tensión y prolongarán su vida útil.
La gestión de polaridad con cables LC dúplex (Tipo A, directo, y Tipo B, cruzado) es importante. Esta gestión evita errores de comunicación en un enlace bidireccional, por lo que se debe prestar atención al utilizar cables de conexión LC con polaridad reversible (p. ej., Uniboot). Verificar la polaridad antes de instalar cualquier funcionalidad reducirá las complicaciones en la resolución de problemas de red en el futuro.
Estos conectores presentan problemas comunes, como la suciedad, la desalineación y los casquillos dañados. El problema más común que provoca pérdida de señal es un conector sucio. Afortunadamente, limpiar los extremos sucios del conector es sencillo. La desalineación suele deberse a una fuerza excesiva o a un ajuste incorrecto del conector LC en el adaptador. Siempre es recomendable oír o sentir un "clic" al insertar el conector LC en el adaptador. Si observa un casquillo dañado, deberá reemplazar los cables para restablecer su rendimiento.
Las herramientas recomendadas para la instalación y el mantenimiento incluyen microscopios de fibra óptica, kits de limpieza para conectores de fibra óptica, herramientas para extraer conectores LC y comprobadores de cables. Es fundamental agregar y usar las herramientas adecuadas para identificar y solucionar los problemas más comunes con los conectores LC antes de que afecten la fiabilidad general de la red.
Al implementar estas mejores prácticas y rutinas de mantenimiento, puede mantener su sistema de cable de fibra óptica LC en funcionamiento, con baja pérdida de inserción y un alto tiempo de actividad de la red.
Preguntas Frecuentes
¿Qué es un conector LC y cuál es su importancia?
Un conector LC (conector Lucent) es un conector de fibra óptica de formato pequeño, conocido por su tamaño compacto y rendimiento estable. Es fundamental en una red de fibra óptica, ya que proporciona una alineación precisa de la fibra y una baja pérdida de señal. Los conectores LC son esenciales en aplicaciones de alta densidad con espacio limitado, como centros de datos o redes de telecomunicaciones.
¿Se pueden utilizar conectores LC para fibra monomodo y multimodo?
Sí, los conectores LC de fibra óptica se pueden usar con fibras monomodo y multimodo. Los conectores LC monomodo se pueden usar para aplicaciones de larga distancia con gran ancho de banda, mientras que los conectores LC multimodo se pueden usar para distancias más cortas con altas velocidades de datos.
¿Cómo limpiar los conectores LC de la manera correcta?
La limpieza correcta de los conectores LC implica usar un kit de limpieza de fibra óptica adecuado que incluya toallitas o bastoncillos de limpieza sin pelusa de 1.25 mm. La limpieza en seco suele ser suficiente, pero puede ser necesario humedecer con alcohol isopropílico y luego pasar un paño seco para eliminar la suciedad incrustada. También es necesario limpiar e inspeccionar el extremo del conector con un microscopio después de la limpieza de la fibra óptica.
¿Qué causa la pérdida de inserción y cómo la minimizamos?
En los conectores LC, la pérdida de inserción suele deberse a suciedad, desalineación o daños en los extremos de la fibra. Para minimizar la pérdida de inserción, es necesario mantener los conectores limpios, asegurar un acoplamiento correcto y evitar forzar o doblar excesivamente los cables de fibra.
¿Cuáles son las diferencias entre los conectores LC simplex y dúplex?
Los conectores LC simplex utilizan una sola fibra para la comunicación unidireccional, mientras que los conectores LC dúplex tienen dos fibras instaladas en un clip para permitir la transmisión bidireccional de datos. La mayoría de las aplicaciones de red utilizan conectores LC dúplex.
¿Cómo puedes saber si un conector LC está sucio o dañado?
Inspeccione visualmente el conector con un microscopio de fibra para ver si hay suciedad, arañazos o astillas en la férula. Los conectores sucios degradan la señal, mientras que los dañados deben reemplazarse para que la red funcione correctamente.
¿Qué herramientas necesito para instalar el conector LC?
Las herramientas básicas y necesarias incluyen microscopios de fibra óptica, kits de limpieza, herramientas para extraer conectores y un comprobador de cables. Estas herramientas facilitan la instalación de sistemas LC de fibra óptica o la resolución de problemas.
Esta sección de preguntas frecuentes ofrece un resumen de las preguntas frecuentes sobre los conectores LC de fibra óptica. Comprender mejor los conectores LC le ayudará a cuidar su red de fibra óptica en el futuro.
Conclusión
Los conectores LC-LC se han convertido en componentes esenciales de las redes de fibra óptica actuales. Su pequeño formato y tamaño compacto permiten conexiones de alta densidad altamente efectivas, especialmente en entornos con espacio limitado como centros de datos y salas de telecomunicaciones. Además de ahorrar espacio, los conectores LC también ofrecen un excelente rendimiento con baja pérdida de inserción y alta pérdida de retorno, manteniendo la señal estable y eficiente.
Se utilizan en una amplia gama de redes, desde grandes centros de datos, redes troncales de telecomunicaciones y redes LAN empresariales, para satisfacer la necesidad de sistemas de fibra óptica más rápidos y escalables. Su capacidad para utilizar fibra monomodo y multimodo refuerza su aplicación universal en diversos escenarios de red.
Al adquirir soluciones de fibra óptica LC-LC, también invierte en una solución a prueba de futuro para su red. Si los requisitos de ancho de banda han aumentado o si la red ha cambiado desde su última actualización, mantendrá una alta densidad de puertos sin sacrificar el rendimiento. Los conectores LC proporcionan una base escalable y eficiente que facilita el soporte de los cambios tecnológicos y las expansiones de la red.
Para cualquiera que desee construir o actualizar una red de fibra óptica, resulta lógico utilizar conectores LC siempre que sea posible. Diversos factores, como el espacio, la durabilidad y el rendimiento óptico de los conectores LC, son la base de las redes de fibra modernas, garantizando una infraestructura robusta y preparada para la tecnología de última generación.
