Guía de tipos de conectores de fibra: comparación y selección
La tecnología de fibra óptica está transformando cada vez más las comunicaciones, permitiendo servicios desde las infraestructuras troncales globales de Internet hasta las redes empresariales locales. Los conectores de fibra son una parte importante de esta tecnología y permiten... cables de fibra Para conectarse correctamente para transmitir datos con confiabilidad de baja pérdida.
A medida que la complejidad y la escala de las redes de fibra óptica aumentan, es importante que los programadores, diseñadores, instaladores y técnicos de redes comprendan los diferentes tipos de conectores de fibra disponibles. Esta guía describe un proceso de comparación y selección de conectores de fibra en 2025 y abarca los tipos más comunes, sus clasificaciones técnicas, los conectores de grado industrial y algunas recomendaciones para encontrar el conector adecuado para su aplicación.
Introducción a los tipos de conectores de fibra
Tipos de conectores de fibra Son los diferentes diseños estandarizados que se utilizan para terminar cables de fibra óptica y facilitar conexiones ópticas eficientes, de baja pérdida y municipales. Los conectores de fibra son un componente fundamental de la red de fibra óptica para mantener una señal continua, controlar las pérdidas y devolver la reflexión para no afectar la fiabilidad de la señal.
Los distintos tipos de conectores de fibra óptica se pueden relacionar con la amplia gama de aplicaciones, especificaciones y situaciones ambientales asociadas con el despliegue de fibra óptica. Por ejemplo, los conectores asociados con centros de datos de alta densidad suelen ser muy diferentes de los conectores diseñados para entornos industriales exigentes.
Los conectores de fibra de modo bajo, que a menudo se utilizan para comunicaciones de larga distancia, contrastan con los conectores multimodo que a menudo se utilizan como un medio de bajo costo para redes de corto alcance.
El objetivo de este artículo es desarrollar una guía completa y exhaustiva, más completa que las referencias disponibles actualmente, que ofrezca comparaciones, clasificaciones técnicas y consejos de uso. Una correcta conexión óptica requiere conocimientos básicos sobre los tipos de conectores de fibra para ayudar al profesional de redes a optimizar el diseño de la red, desarrollar planes de mantenimiento y anticipar las tendencias futuras en las comunicaciones.

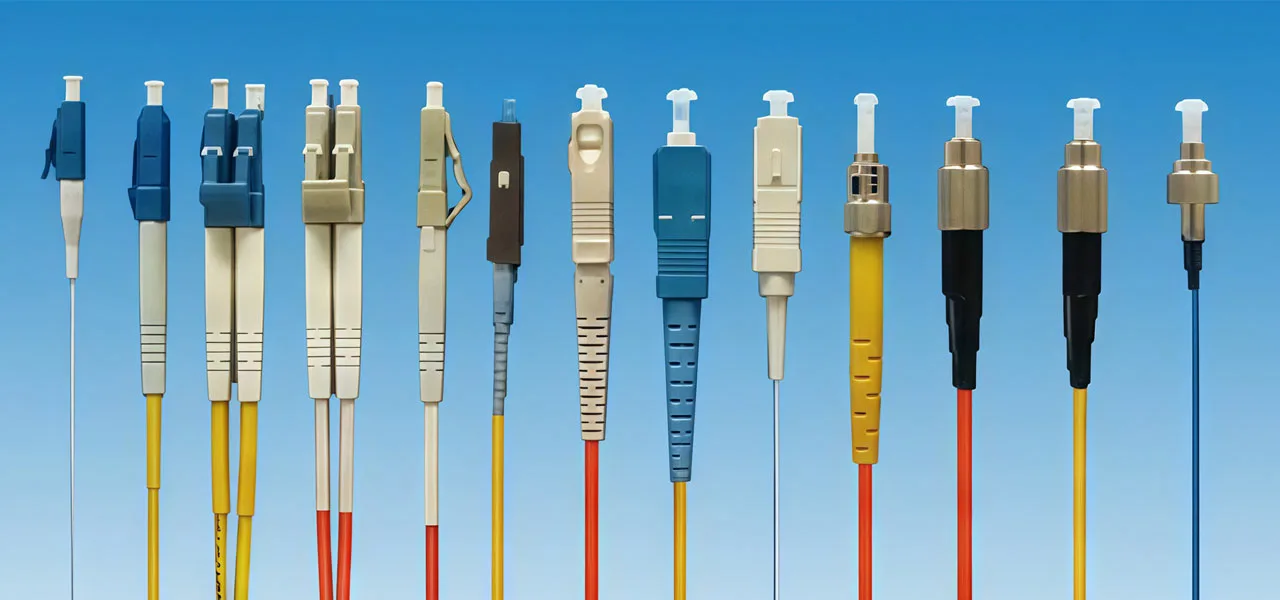

Descripción general completa de los tipos comunes de conectores de fibra
Los conectores de fibra óptica están disponibles en una amplia variedad de opciones, cada una con sus propias características de aplicación y rendimiento. A continuación, exploraremos los conectores de fibra más comunes, enumerando sus características, casos de uso y compatibilidad.
Conector LC
El conector LC (Lucent Connector) es un conector compacto con una férula cerámica de 1.25 mm, ideal para entornos de alta densidad, como centros de datos o redes empresariales, donde la optimización del espacio es clave para el éxito. Los conectores LC están disponibles en opciones dúplex y simplex, y son compatibles con fibras monomodo y multimodo.
Conectores LC dúplex Permiten conectar dos fibras y comunicarse simultáneamente en ambas direcciones, lo cual es necesario para configuraciones de red full-duplex. Los conectores LC y los latiguillos se encuentran habitualmente en equipos de red de alta velocidad. Su pequeño tamaño es extremadamente beneficioso para maximizar la densidad de puertos en conmutadores y paneles de conexión, y es posiblemente el conector más utilizado en las redes de fibra óptica modernas.
Conector SC
Los conectores SC (Conector de Suscriptor) utilizan una férula grande de 2.5 mm y un diseño de encaje a presión que facilita su inserción y extracción. Son universalmente compatibles con prácticamente cualquier aplicación de fibra óptica que requiera fibra monomodo o multimodo. También se encuentran en paneles de conexión de fibra óptica, distribuidores y redes ópticas pasivas (PON).
conectores SC Son duraderos y fáciles de usar, ideales para aplicaciones donde se requiere desconectar y volver a conectar un conector con frecuencia. Las soluciones de cableado híbrido LC-SC aprovechan las ventajas de ambos tipos de conectores.
Conector ST
El conector ST (punta recta) cuenta con un mecanismo de cierre giratorio de bayoneta con una férula de resorte de 2.5 mm de longitud. Este tipo de conector es ideal para redes de campus, redes troncales de edificios y aplicaciones multimodo gracias a su cierre seguro y facilidad de uso.
Aunque las instalaciones más recientes son menos comunes hoy en día, los conectores ST aún se utilizan en sistemas de fibra tradicionales y con cables industriales. Sus diseños de cierre por torsión permiten implementaciones rápidas en entornos donde los cables se mueven o reconfiguran con frecuencia.

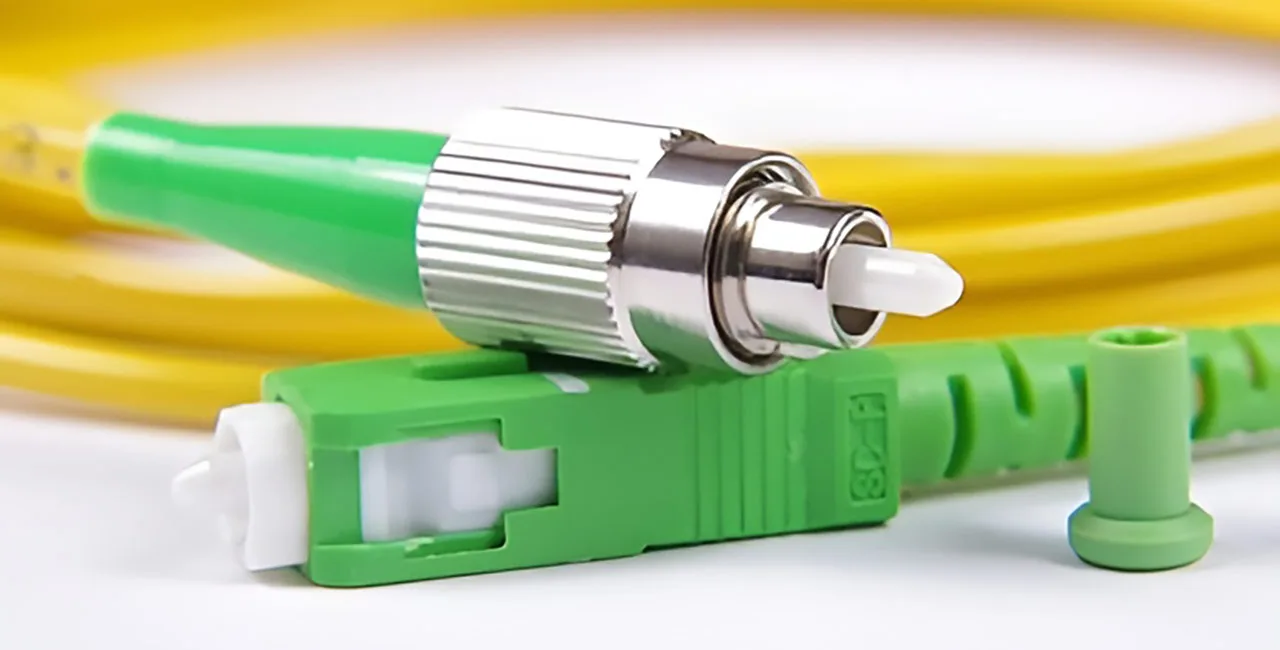

Conector FC
El FC (Conector de casquillo) Tiene un cuerpo metálico atornillable con una férula de cerámica para garantizar una alineación precisa y una estabilidad mecánica fiable. Los conectores FC se utilizan principalmente con fibras monomodo en entornos con vibración (p. ej., en el ámbito militar o en equipos de prueba).
El mecanismo de rosca evita la desconexión accidental y garantiza una conexión segura; ambos son fundamentales para conexiones monomodo de alta precisión o de larga distancia.

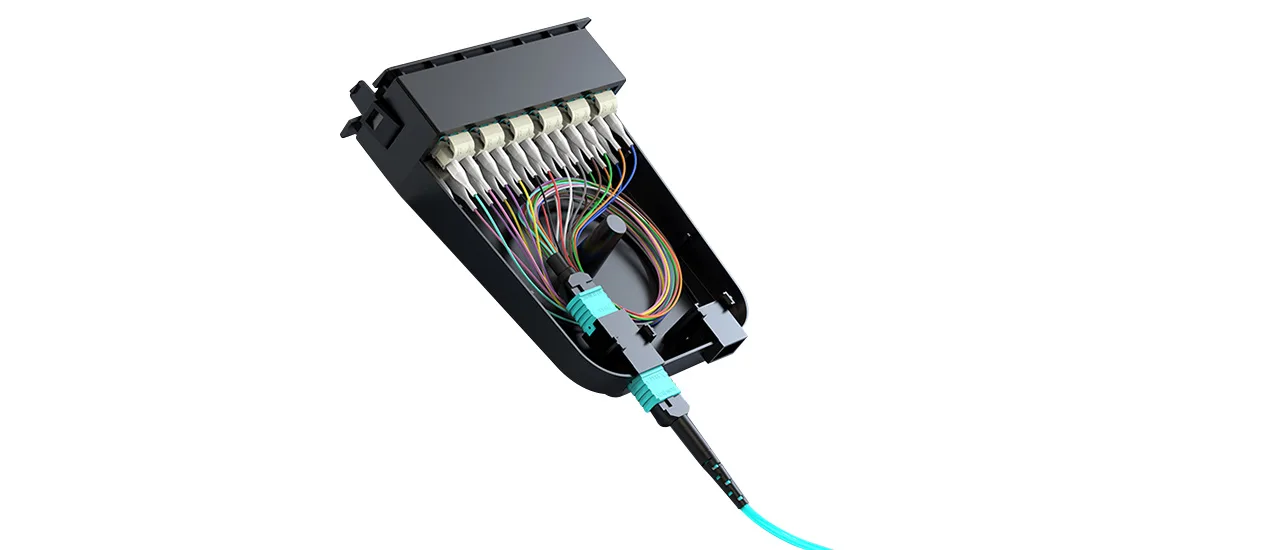

Conector MPO/MTP
MPO (Multi-Fiber Push On) y MTP (una variante de alto rendimiento del conector MPO) son conectores multifibra que contienen de 12 a 24 fibras ópticas en una única férula rectangular. Conectores MPO / MTP son fundamentales en aplicaciones de gran ancho de banda, con redes Ethernet de 40G y 100G que requieren que los datos se transfieran en paralelo a través de múltiples fibras.
Al utilizar conectores MPO/MTP, se debe tener cuidado con la polaridad y el género, ya que errores pueden provocar pérdida o atenuación de la señal. Los conectores MPO/MTP requieren una mejor gestión del cableado, ya que minimizan el espacio ocupado por el conector o el volumen de múltiples fibras, y su diseño de alta densidad es ideal para centros de datos y salas de telecomunicaciones.
Conector MT-RJ
El MT-RJ (Mechanical Transfer Registered Jack) es un conector dúplex con pines para una alineación precisa de la fibra y tiene un tamaño aproximado al de un conector telefónico. Es compatible con fibras monomodo y multimodo. Inicialmente, fue popular entre los usuarios que buscaban una solución de cableado denso y económico para sus redes.
Si bien no es tan común hoy en día, el MT-RJ mantiene la capacidad dúplex en un espacio más pequeño que el conector SC.
Conectores MU y DIN
Los conectores MU (Unidad Miniatura) y DIN son miniconectores para fibra óptica, diseñados para interconexiones de placa base y equipos especializados. El conector MU es similar a un conector SC miniatura y tiene una longitud de casquillo de 1.25 mm. El diseño DIN es común en los sistemas de telecomunicaciones europeos.
Ambos conectores fueron diseñados para ser compactos y las tolerancias serían altas para el diseño de la aplicación en ambos conectores, permitiendo la funcionalidad para los usuarios en espacios reducidos o limitados.
Conector E2000
Los conectores E2000 utilizan un mecanismo de acoplamiento push-pull que incluye un obturador automático que protege el extremo de la fibra óptica del polvo, la contaminación y los láseres de alta potencia. Ambos componentes están diseñados para su uso en aplicaciones de láseres de alta potencia y sistemas de multiplexación por división de longitud de onda densa (DWDM).
Los conectores E2000 tienen baja pérdida de inserción y buenos valores de pérdida de retorno y rendimiento, proporcionando conexiones ópticas que brindan excelente confiabilidad y calidad en entornos exigentes.
Tabla de tipos de conectores de fibra
| Tipo de conector | Tamaño de la férula | Mecanismo de acoplamiento | Aplicaciones principales | Compatibilidad de fibra | Pérdida de Inserción | Pérdida de retorno | Densidad |
| LC | 1.25 mm | Empujar tirar | Centros de datos, redes empresariales | Modo único, multimodo | Bajo | Alto | Muy Alta |
| SC | 2.5 mm | Accesorio de inserción de empuje y tracción | Telecomunicaciones, PON | Modo único, multimodo | Bajo | Moderado | Media |
| ST | 2.5 mm | Cierre giratorio de bayoneta | Campus, redes multimodo | Multimodo | Moderado | Moderado | Media |
| FC | 2.5 mm | Atornillar | Industrial, militar | Modo singular | Muy Bajo | Alto | Bajo |
| MPO / MTP | Multifibra | Empujar | Centros de datos de gran ancho de banda | Modo único, multimodo | Bajo | Alto | Muy Alta |
| MT-RJ | 1.25 mm | Empujar y tirar con pasadores | cableado denso | Modo único, multimodo | Moderado | Moderado | Alto |
| MU | 1.25 mm | Empujar tirar | Placa base, equipo especializado | Modo único, multimodo | Bajo | Alto | Alto |
| E2000 | 1.25 mm | Empujar y tirar con obturador | DWDM, láseres de alta potencia | Modo singular | Muy Bajo | Muy Alta | Media |
Clasificación técnica de los conectores de fibra
Los conectores de fibra óptica se dividen en cinco categorías según el modo de fibra, el número de fibras, el tipo de pulido, el método de terminación y la longitud de la funda. La categoría seleccionada influirá en el rendimiento, la compatibilidad y la complejidad de la instalación.
Por modo de fibra: monomodo vs. multimodo
Los conectores monomodo están diseñados para aplicaciones de larga distancia y baja dispersión y utilizan una fibra de núcleo pequeño (generalmente de 8 a 10 micras) que transmite la luz directamente a través de ella. Se utilizan en redes de telecomunicaciones, metropolitanas y de larga distancia.
Los conectores multimodo se utilizan con fibras de núcleo más grande (generalmente 50 o 62.5 micrones) que transportan múltiples modos de luz, lo que los hace rentables para aplicaciones de corta distancia como LAN y redes empresariales.
Por conteo de fibras: Simplex vs. Duplex
Los conectores simplex conectan una hebra de fibra, lo que significa que se utilizan para una comunicación unidireccional o cualquier aplicación que requiera solo una fibra.
Los conectores dúplex agrupan dos fibras para una comunicación bidireccional simultánea y son cruciales para configuraciones full-duplex, como internet de alta velocidad y telecomunicaciones. Son comunes en los tipos LC y SC.

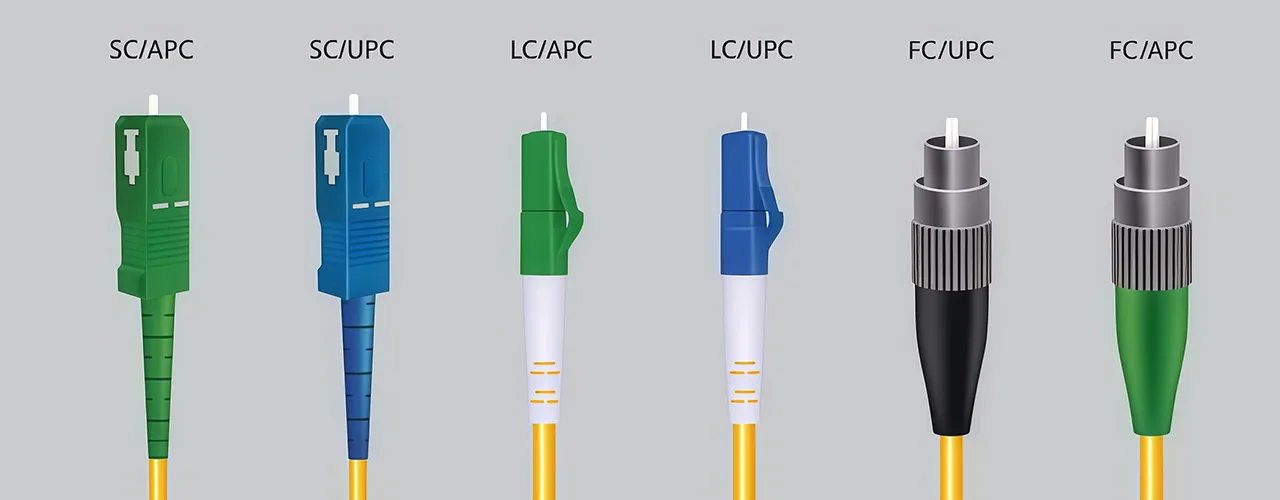

Por tipo de pulido: PC, UPC, APC
- PC (contacto físico):Un pulido básico, los extremos de la fibra están redondeados en los extremos para minimizar los espacios de aire que causan reflejos; pulido estándar para muchos conectores multimodo.
- UPC (contacto ultrafísico):Un pulido más mejorado con un acabado más fino para mejorar la pérdida de retorno con menor reflexión posterior; generalmente codificado en azul y utilizado en aplicaciones de modo único.
- APC (contacto físico en ángulo):Este cable cuenta con un pulido de cara final en ángulo de 8 grados diseñado para minimizar la reflexión posterior al redirigir la luz reflejada lejos del núcleo de la fibra; generalmente tiene código verde y se prefiere en sistemas que requieren alta precisión como DWDM y CATV.
Por método de terminación: Terminación en campo vs. Preterminación de fábrica
- Conectores terminados en campo: Permite cortar, pelar y conectar conectores in situ en aplicaciones de campo. Esto proporciona flexibilidad en la longitud y el despliegue del cable, pero requiere habilidades y herramientas especializadas para su terminación.
- Cables preterminados de fábrica: Son conectores preterminados y probados en fábrica, lo que significa que puede tener la seguridad de obtener un rendimiento constante, preterminados de fábrica, en mucho menos tiempo que los cables preterminados en campo. Los cables preterminados de fábrica son populares en centros de datos y redes empresariales para una rápida implementación.
Por longitud de bota: Bota estándar vs. bota corta
- Bota estándar: Proporciona una mejor protección a la fibra y alivio de tensión, común en la mayoría de las implementaciones.
- Bota corta: En paneles de conexión de alta densidad y administradores de cables ajustados, una bota corta ahorra espacio, brindando un espaciamiento más cercano de los conectores o la mayor proximidad mientras se mantiene la integridad de la fibra.
Tipos de conectores de fibra industriales y avanzados
Los conectores de fibra industriales, como los Rosenberger Q-RMC y NEX10, ofrecen mecanismos de conexión/bloqueo push-pull de bloqueo rápido para facilitar la conectividad y el bloqueo. Estos conectores robustos están diseñados para funcionar en condiciones de funcionamiento adversas y ofrecen protección IP67 contra el agua, el polvo y la corrosión. Los conectores están clasificados para funcionar entre -40 °C y +80 °C.
Por lo tanto, son adecuados para su uso en sitios industriales, estaciones base 5G, instalaciones de transmisión, redes inteligentes y redes de comunicación móvil, donde los desafíos ambientales son inevitables.
Los adaptadores de fibra óptica son esenciales para conectar diferentes tipos de conectores de fibra y extender o conectar dos enlaces de fibra. Los adaptadores ofrecen flexibilidad en la configuración de una red, ya que permiten la interconexión entre tipos de conectores, como fibras LC a SC o multimodo a monomodo, lo que proporciona escalabilidad y adaptabilidad a la red.
¿Cómo elegir el tipo de conector de fibra adecuado?
La selección de un conector de fibra depende del entorno de aplicación, ya sea un centro de datos, un centro de telecomunicaciones, un entorno industrial o una empresa. Los criterios a considerar son si los modos de fibra son monomodo o multimodo, y si el número de fibras es simplex o dúplex, según los requisitos de la red.
Es fundamental evaluar el tamaño y la densidad del conector, donde los conectores LC en una configuración de cableado de conexión LC a LC serían preferibles para minimizar la congestión en una aplicación de alta densidad. Los conectores más grandes, como el conector SC, podrían funcionar bien en una aplicación de telecomunicaciones o empresarial donde la densidad es una preocupación menor.
También debemos considerar la preferencia por la terminación, donde puede ser ventajoso usar terminación de campo, que ofrece máxima flexibilidad, pero requiere habilidades especializadas para terminar y ensamblar equipos en la red. Las fábricas que utilizan cables preterminados están evolucionando con los cables de conexión de fibra producidos en fábrica y las condiciones de conexión probadas. Estos cables desplegados en campo eliminan la carga de terminar cables en campo.
Será importante examinar y evaluar el tipo de pulido utilizado. Los tipos de pulido están directamente relacionados con el rendimiento de los conectores y consistirían en los siguientes: conector de contacto ultrafísico (UPC), un conector de uso general, y conector de contacto físico en ángulo (APC), utilizado en sistemas donde se debe minimizar la retrorreflexión, especialmente crítico en sistemas de precisión.
También se deben tener en cuenta las calificaciones de durabilidad y medio ambiente al implementar aplicaciones industriales o al aire libre con una conexión de fibra.
Por último, considere utilizar tablas de comparación de tipos de conectores de fibra, ya que brindan comparaciones de tamaños de casquillos y pérdidas de inserción entre los distintos tipos de conectores que ayudarán a determinar el conector apropiado para su aplicación.
Preguntas frecuentes
P1: ¿Cuáles son los principales tipos de conectores de fibra?
Los tipos de conectores de fibra más comunes son LC, SC, ST, FC y MPO/MTP y representan estándares comunes en la industria para conectores de fibra.
P2: ¿Cómo debo elegir entre conectores monomodo y multimodo?
Los conectores monomodo están destinados a distancias más largas y un alto ancho de banda, mientras que los multimodo son más rentables pero están limitados a distancias más cortas.
P3: ¿Cuál es la diferencia entre los conectores UPC y los conectores APC?
Los conectores APC tienen un pulido angular, lo que minimiza la retrorreflexión y es ideal para sistemas de precisión. Un conector UPC tiene un pulido plano y ofrece una retrorreflexión razonable a un precio más bajo.
P4: ¿Es posible que distintos tipos de conectores de fibra encajen directamente entre sí?
Normalmente no. Sin embargo, los adaptadores de fibra óptica permiten interconectar dos tipos de conectores de fibra.
Q5: ¿Cómo se termina el cable de fibra óptica?
La terminación es el proceso de pelar, cortar, pulir o utilizar conectores preterminados, siendo los cables preterminados de fábrica los más fáciles.
P6: ¿Qué hacen los adaptadores de fibra óptica?
Los adaptadores simplemente conectan dos conectores de fibra entre sí para adaptarlos al tipo de conectores de fibra utilizados en el enlace.
P7: ¿Los conectores de fibra para aplicaciones industriales son diferentes de los conectores de fibra estándar?
Sí, los conectores de fibra industriales son más robustos, ofrecen protección ambiental y se bloquean rápidamente para aplicaciones industriales gracias a su carcasa resistente.
Conclusión
Al construir y mantener una red de fibra óptica eficiente, es fundamental comprender los distintos tipos de conectores disponibles. La selección del conector adecuado depende del tipo de fibra, el entorno de aplicación y las especificaciones técnicas, como se muestra en las tablas comparativas detalladas disponibles en la literatura. Una vez realizada la selección, el método de terminación influirá en la fiabilidad y el rendimiento de la red.
La industria de los conectores continúa innovando con nuevos diseños que optimizan la instalación y la fiabilidad, adaptándose al cambiante panorama de las comunicaciones actual. Comprender estos factores le permitirá crear las mejores conexiones de fibra óptica posibles, maximizando la generación y transmisión de datos en múltiples entornos, de forma fiable, estable, rápida y escalable.
