Comprobadores de cables de fibra óptica: diferentes tipos y su funcionamiento

Los comprobadores de cables de fibra óptica son muy similares, ya que existen diferentes tipos que permiten realizar diversas pruebas. Los tres más comunes son: VFL, OTDR y Medidor de potencia óptica.

• VFL Están diseñados para dirigir una luz láser roja visible a la fibra para identificar rápidamente roturas o dobleces en los cables. Los VFL son un buen dispositivo para la detección rápida de fallas durante la instalación o el mantenimiento diario, ya que proporcionan información visual inmediata.
• OTDR Permite la localización precisa y la caracterización detallada de fallas mediante el envío de pulsos de luz a través de la fibra y el análisis de la luz de retorno para generar gráficos de tiempo-distancia. La tecnología OTDR proporciona una herramienta ideal para la resolución de problemas en redes complejas o de larga distancia, ya que los técnicos pueden obtener diagnósticos más detallados.
• Medidores de potencia óptica Miden la intensidad real de la señal óptica a través de las fibras para determinar la calidad del enlace óptico y el rendimiento esperado. Pueden utilizarse para pruebas generales de enlace, así como para pruebas de aceptación.

Todos estos comprobadores de fibra son colectivamente piezas importantes de equipo de prueba de fibra y pueden ser el equipo de prueba de fibra adecuado para usar en diferentes escenarios, dependiendo de los niveles de experiencia del usuario.

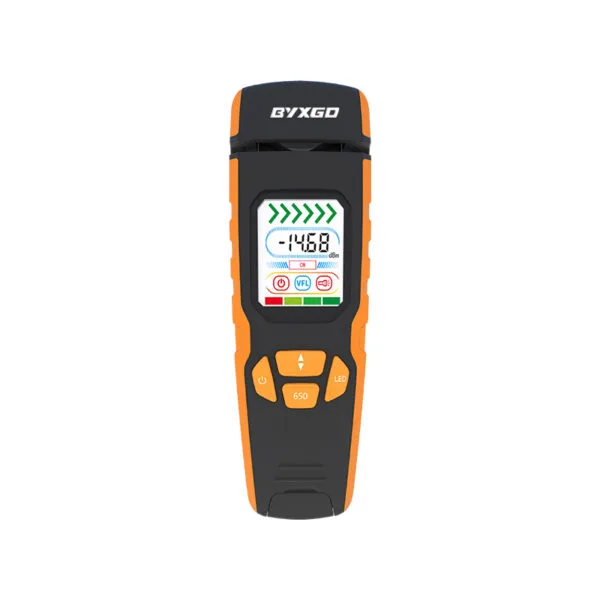

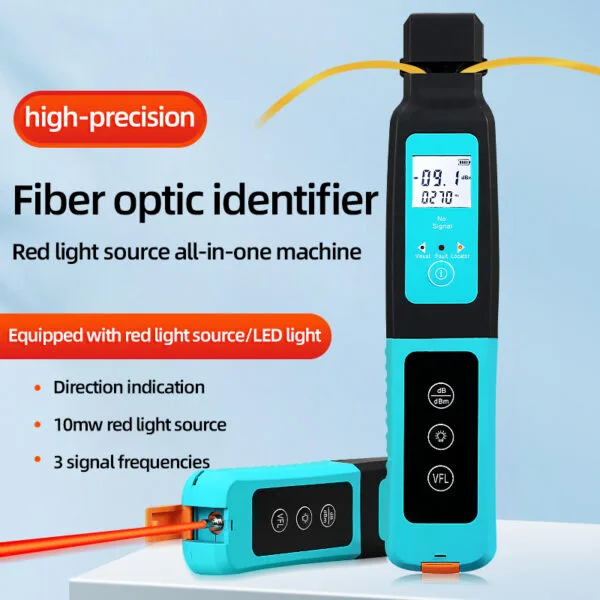

¿Qué es un localizador visual de fallas y cuándo utilizarlo?

Un VFL es un pequeño comprobador de fibra óptica diseñado para facilitar la detección de fallos (como roturas o dobleces) de forma rápida y sencilla. El VFL inyecta una luz láser roja brillante de alta intensidad en la fibra; cualquier luz que se filtre debido a un problema será visible a través de la fibra y la cubierta, lo que en esos casos ayudará a los técnicos a localizar el problema.

• Los dispositivos VFL serán beneficiosos para los técnicos que trabajan en el campo o realizan resolución de problemas en el sitio y son una buena herramienta para tener durante la instalación y el mantenimiento, porque permiten una evaluación rápida y sencilla y, de manera similar a otros tipos de probadores de cables de fibra óptica, un VFL no requiere un análisis extenso más allá de ese bucle inmediato.
• Los VFL se pueden utilizar con fibras monomodo y multimodo y, por lo general, su alcance supera los 10 kilómetros en el caso de las fibras multimodo.
• Para usuarios y técnicos novatos o técnicos de campo, un VFL es la forma más sencilla de detectar fallas en una fibra que podrían no haber sido observadas a través de dispositivos de prueba más avanzados, como los OTDR.
• Los dispositivos VFL son portátiles y generalmente del tamaño de un bolígrafo o se sostienen en la mano, lo que hace que sea fácil para un técnico moverse y usar el VFL mientras monitorea el acondicionamiento de la fibra y la falla en tiempo real.
• Los conectores universales de un VFL incluirían FC, SC, ST y otros conectores comunes de la industria.

Equipo de prueba OTDR

Los reflectómetros ópticos en el dominio del tiempo son una categoría esencial de comprobadores de cables de fibra óptica que miden enlaces de fibra de alta fidelidad. Mediante un pulso láser enviado por la fibra y la señal de retrodispersión de retorno, los OTDR generan un gráfico de pérdida de distancia de alta resolución, que identifica fallas, empalmes, conectores y curvaturas mediante datos de ubicación explícitos.

• Los OTDR se pueden utilizar para aplicaciones monomodo y multimodo. Las fibras monomodo se suelen instalar en telecomunicaciones y despliegues de larga distancia, y los OTDR suelen detectar pérdidas menores a largas distancias.
• En los centros de datos, las fibras multimodo suelen ser especialmente útiles para los OTDR, aunque el alcance de las pruebas disminuye debido a la dispersión modal.
• Si bien pueden ser utilizados por técnicos e ingenieros con experiencia en fibra óptica, los OTDR proporcionan una capacidad de diagnóstico en profundidad que va más allá de una prueba de aprobado/reprobado.
• El OTDR puede localizar rápidamente problemas como degradación en un conector o una curva que podrían estar causando atenuación, todo ello utilizando una salida basada en la distancia que se relaciona directamente con las caracterizaciones de pérdida del fabricante.
• Muchas de las últimas unidades de equipos de prueba OTDR de fibra también proporcionan una interfaz fácil de usar y análisis automatizado, aunque para acceder a los resultados completos de esta tecnología, se debe realizar capacitación para garantizar la comprensión y la eficacia en la interpretación de los resultados.

Uso de medidores de potencia óptica para una medición precisa de señales

Los medidores de potencia óptica, también conocidos como fotómetros ópticos o comprobadores de luz de fibra óptica, son herramientas esenciales para medir la intensidad de las señales luminosas en las redes de fibra óptica. Un fotodetector convierte la señal luminosa en una señal eléctrica, ofreciendo lecturas precisas esenciales para determinar el rendimiento del enlace.

• Son esenciales durante el proceso de instalación, resolución de problemas y realización de mantenimiento.
• Los modelos portátiles suelen ser más portátiles y fáciles de usar, lo que ayuda a que el tiempo de respuesta y la evaluación del técnico de campo sean rápidos y confiables.
• Los modelos más avanzados pueden tener propiedades como capacidades de múltiples longitudes de onda, pantallas de alta resolución, funcionalidad de registro de datos o conectividad informática para ayudar con el análisis detallado.
• La decisión entre un medidor portátil básico o un medidor todo en uno elaborado debe considerar las necesidades de las prácticas de prueba.
• Sería beneficioso contar con un comprobador de luz óptico si las pruebas se realizaran con frecuencia o en el lugar.
• Un medidor de luz óptica sería más beneficioso si el cable de fibra óptica se sometiera a pruebas y diagnósticos de laboratorio.
• Además, asegúrese de que la calibración sea un procedimiento regular para garantizar la precisión y evitar interrupciones del servicio de red, que podrían costarle dinero a los proveedores de servicios.

Cómo elegir el mejor comprobador de fibra óptica para sus necesidades

• El comprobador de fibra óptica ideal depende de su capacidad y de sus requisitos de prueba.
• Los comprobadores simples y fáciles de usar son buenos para principiantes, incluidos los VFL y los medidores de potencia óptica básicos, que permiten realizar pruebas básicas, como comprobar la continuidad y medir la señal, sin volverse innecesariamente complicados.
• Si es un técnico que trabaja con sistemas de red complicados, le conviene más un comprobador de cable óptico multifuncional con OTDR, que puede proporcionar diagnósticos detallados de cables largos o empalmadores.
• Sin embargo, los dispositivos todo en uno sin tener en cuenta su propósito pueden generar gastos innecesarios y complejidad en su funcionamiento.
• Si usted es administrador de red, es necesario contar con probadores confiables que cumplan con los estándares y que sean adecuados para el mantenimiento y la eliminación regulares.
• Como los dispositivos todo en uno generalmente requieren un equilibrio entre portabilidad, precisión y facilidad de integración, cualquier dispositivo de prueba utilizable que genere viabilidad operativa probablemente será beneficioso.
• Recuerde que comprar probadores con demasiadas capacidades sin una aplicación específica puede complicar un diseño ya complicado.
• Seguir los requisitos de pruebas reales puede ayudar a garantizar precisión y eficiencia presupuestaria.

Guía paso a paso: Cómo usar un comprobador de cables de fibra óptica como un profesional

La prueba de un cable de fibra óptica requiere diferentes métodos según el tipo de situación que se esté probando: instalación de una fibra nueva, resolución de problemas de una fibra rota o inspección proactiva de fibras en una situación de mantenimiento de rutina.

Pruebas de instalación de fibra nueva:

• Para probar un nuevo tramo de fibra, es necesario comenzar asegurándose de que el cable de fibra sea continuo y tenga señal.
• Esto incluye el uso de una fuente de luz visible (VFL) para identificar y localizar cualquier rotura o curvatura antes de encender la señal de fibra.
• Busque puntos de fuga donde la luz indique que existe un problema.
• Una vez que haya establecido cualquier problema con el VFL, el siguiente paso es utilizar un reflectómetro óptico en el dominio del tiempo (OTDR) para "descubrir" todo el recorrido del cable de fibra.
• El OTDR identificará empalmes y conectores en el recorrido del cable y mantendrá un seguimiento para los registros.
• Por último, pruebe el sitio con un medidor de potencia óptica (OPM) para asegurarse de que la señal esté en un nivel especificado en el diseño.

Solución de problemas de una fibra defectuosa:

• Cuando hay problemas con una red, generalmente con un conmutador Ethernet, es importante realizar primero una prueba VFL, ya que es una prueba visible.
• Si no tiene ninguna rotura visible en la fibra (como lo indica el VFL), será necesario utilizar el OTDR para localizar e identificar el problema o la fibra defectuosa en cuestión.
• El OTDR producirá un trazado que muestra dónde está la fibra defectuosa y sus detalles.
• Esto puede mostrar una rotura (si la hay) en la fibra o indicar una pérdida excesiva debido a un problema de conector o empalme.
• Revisar la información de seguimiento ayudará a respaldar cualquier resultado obtenido con los resultados de la prueba OPM, ya que nada ocurre en el vacío y dos pruebas son mejores que una cuando se intenta identificar el problema.

Inspección de rutina:

• Cuando se encuentre en una situación de inspección de rutina periódica, sea proactivo y pruebe la fibra de forma programada.
• Recuerde especialmente limpiar el conector antes de realizar la prueba para que no queden restos que afecten la medición.
• ¡Asegúrese de utilizar un OPM para verificar regularmente los niveles de energía de sus enlaces y no simplemente esperar a que se produzca una interrupción!
• El OTDR se puede utilizar para escanear un enlace según un cronograma predeterminado, examinar la fibra para detectar degradaciones sutiles en la señal o ayudar con problemas si necesita solucionar problemas adicionales con una rotura o daño en la fibra en ese enlace.
• Todos los resultados adquiridos se pueden documentar para ayudar en el monitoreo de tendencias, patrones y mantenimiento preventivo si es necesario.

Seguir estas pautas de prueba no solo garantizará la confiabilidad de su red de fibra, sino que también mejorará la eficiencia del proceso de prueba, creando mejores métodos y un mejor uso de sus comprobadores de fibra óptica. Probar su fibra siempre será lo mejor, ya que garantiza la integridad de la transferencia de señal y la confiabilidad de sus dispositivos de red.

Configuración correcta del comprobador

Para garantizar un procedimiento de prueba preciso, la preparación adecuada de su comprobador de cable de fibra óptica es fundamental.

• Comience encendiendo el probador y dejando que la unidad se estabilice antes de comenzar a probar para garantizar la confiabilidad de sus lecturas.
• Siempre que sea posible, tómese el tiempo adicional para limpiar completamente todos los conectores y adaptadores, ya que la contaminación puede afectar significativamente sus resultados.
• También querrás calibrar el probador a la longitud de onda operativa de la fibra.
• Esto se logra utilizando una fuente de referencia de valor conocido o un cable de lanzamiento para establecer una línea base sin pérdida, de modo que los resultados posteriores estén relacionados con la condición de la fibra.
• El mayor error que puede cometer es no calibrar utilizando una solución de referencia o no limpiar los conectores, ya que esto es una forma segura de obtener resultados inexactos o inconsistentes.
• Además, asegúrese de tener los cables de lanzamiento y recepción conectados sin cortes ni rasgaduras para minimizar los artefactos en sus mediciones.
• Tomarse el tiempo para desarrollar un régimen de configuración lo coloca en una mejor posición para brindar pruebas confiables y eficientes en términos de tiempo en todas las situaciones.

Interpretación de los resultados de las pruebas: qué buscar

La interpretación de los resultados de un comprobador de cables ópticos es fundamental para determinar el estado de una red de fibra óptica. Hay tres medidas principales a considerar: pérdida de señal (atenuación), reflectancia (pérdida de retorno) y continuidad.

• Un nivel bajo de atenuación indica que la señal no se está degradando significativamente y es capaz de transmitir datos a largas distancias.
• Un nivel de pérdida relativamente alto indicaría una falla de algún tipo en el enlace: una fibra rota, conectores sucios o una torcedura en el cable de fibra óptica.
• La reflectancia indica qué cantidad de luz se refleja hacia la fuente y generalmente se debe a empalmes o conectores deficientes.
• Si es excesivo, la calidad de la señal se verá afectada y deberá abordarse.
• La continuidad indica que no se ha interrumpido la luz desde la fuente a través del extremo de la fibra.

Los gráficos de trazas o diagramas de pérdidas son útiles ayudas visuales que pueden mostrarle exactamente dónde se encuentra la falla, en lugar de tener que calcular el valor de atenuación según la distancia. Si ha medido estas lecturas con respecto a un estándar de referencia, podrá determinar más fácilmente si las fallas se deben a una reflectancia o atenuación excesivas o simplemente al desgaste con el tiempo.

La identificación y el procesamiento de estos datos en función de todos los factores permitirá una priorización enfocada y apropiada de las reparaciones y ayudará a contextualizar todos los hallazgos en relación con el valor del comprobador de luz de fibra óptica o del comprobador de cable óptico en sí.

Comparación de los comprobadores de fibra óptica más populares

Conocer los distintos comprobadores de cables de fibra óptica facilita la toma de decisiones de compra más inteligentes. A continuación, se presenta una descripción comparativa de tres tipos principales:

Los VFL son los preferidos por su verificación visual de alta velocidad con una configuración mínima. Los OTDR ofrecen diagnóstico de fibra y diagnóstico detallado del rendimiento, y pueden ser especialmente útiles para redes complejas. Los medidores de potencia óptica proporcionan lecturas de la intensidad de la señal y son un componente clave para confirmar la calidad del enlace. Al elegir el comprobador de fibra óptica adecuado, los factores más importantes son sus necesidades, su presupuesto y su competencia técnica. Suelen utilizarse conjuntamente para proporcionar un mantenimiento rutinario y periódico más eficiente, así como pruebas más exhaustivas para las redes de fibra óptica.

Preguntas Frecuentes

P1: ¿Los comprobadores de fibra óptica se pueden utilizar con todos los tipos de fibra?
La mayoría de los comprobadores de fibra admiten fibras monomodo y multimodo; sin embargo, conviene consultar las especificaciones del comprobador para determinar para qué tipo de fibra está diseñado. Puede incluir un adaptador para mayor versatilidad.

P2: ¿Cuánto dura la batería de los comprobadores portátiles de fibra óptica?
La mayoría de los probadores de este tipo tendrán una vida útil de entre 6 y 12 horas, por lo que llevar una batería de repuesto es una buena idea para prolongar su uso.

P3: ¿Qué tipo de mantenimiento será necesario para el equipo de prueba de fibra?
Es importante limpiar regularmente los diversos equipos de prueba de fibra, como el conector, y calibrarlos periódicamente para garantizar la precisión. El polvo puede afectar significativamente las lecturas.

P4: ¿Los evaluadores trabajarán con los estándares más actuales en redes?
La mayoría de los comprobadores de fibra óptica se han actualizado para tener en cuenta estándares como Ethernet 400G y admitir nuevos métodos para tomar mediciones.

Q5: ¿Puedo utilizar un probador para cada prueba?
Hay comprobadores multifunción para distintos tipos de pruebas, pero aun así necesitará un VFL, un OTDR y un medidor de potencia para probar adecuadamente la fibra y proporcionar diagnósticos sobre la fibra.

Esta página de preguntas frecuentes ha ayudado a aclarar algunas inquietudes comunes que tienen los usuarios con respecto a la selección, el mantenimiento y el uso, garantizando una conexión de red confiable.

Manteniéndose al día con las últimas tecnologías de pruebas de fibra óptica

Las redes ópticas evolucionan rápidamente hoy en día; es fundamental contar con las herramientas de fibra óptica adecuadas para realizar pruebas. A medida que aumentan las velocidades de datos, también aumentan los estándares con los que probamos los cables de fibra.

• El estándar de Ethernet más nuevo es 400G, lo que requerirá equipos de prueba OTDR de fibra para brindarle las mediciones que necesita y estar preparado para las expectativas de los nuevos estándares.
• Los nuevos OTDR tienen una resolución mejorada en comparación con sus predecesores, capacidades integradas de pruebas de múltiples longitudes de onda y también pueden adaptarse a tramos de fibra tanto cortos como largos.
• Los medidores de luz óptica han agregado funciones inteligentes como detección automática de longitud de onda, registro en tiempo real e incluso interfaces inalámbricas que se integran perfectamente con la gestión de la red.
• Estas características ayudan a acelerar las pruebas y también permiten al técnico realizar una prueba precisa y analizar los resultados más fácilmente.
• Con el futuro de la replicación de fibra de los servicios de guardia y las nuevas expectativas de un servicio de 400G, es seguro decir que los diagnósticos basados ​​en IA se integrarán en los futuros probadores de fibra junto con mejoras en la automatización, lo que ayudará a disminuir los errores humanos y reducir el tiempo de resolución de problemas.
• En un mundo de alta capacidad en constante evolución, la confianza en equipos de prueba de fibra versátiles y preparados para el futuro brindará a los técnicos la capacidad de mantener redes de alto rendimiento y brindar servicios de alta velocidad de datos.
