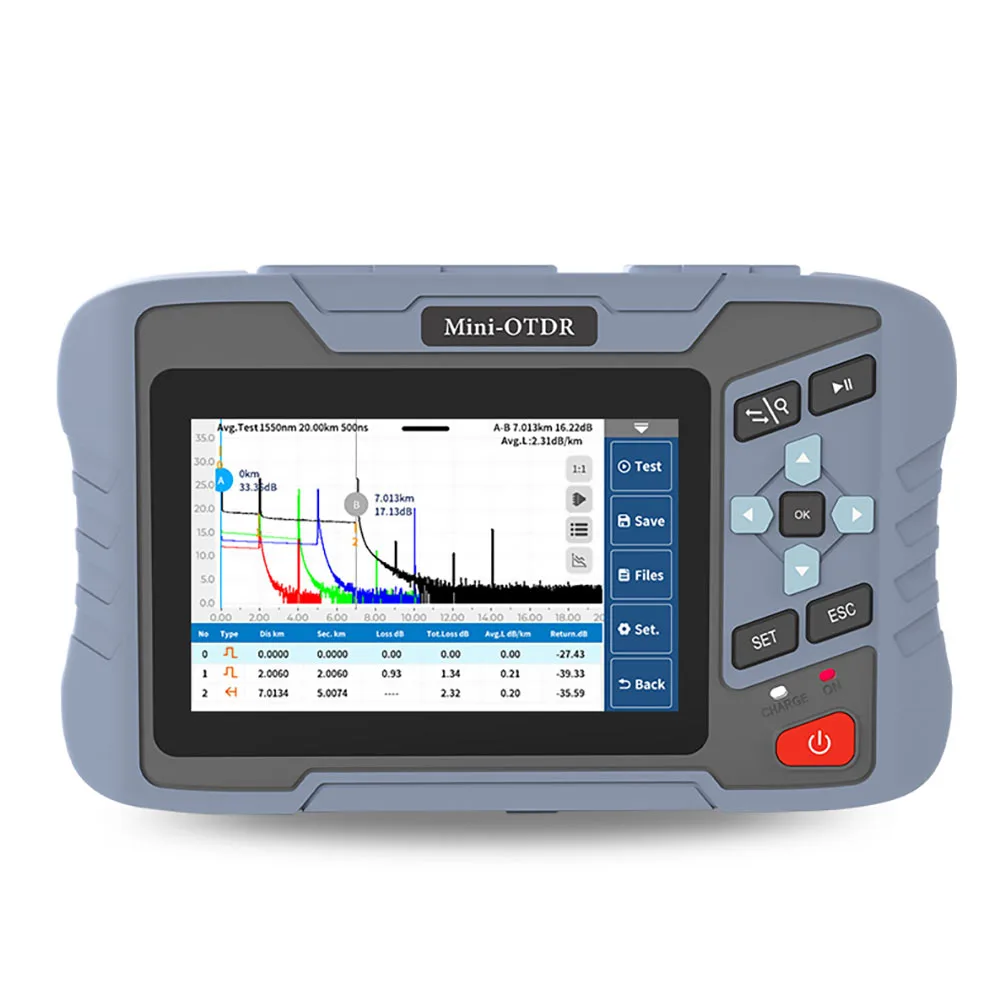

All-in-One-Fasertester: Das NK4350 Mini-OTDR
Das NK4350 Mini-OTDR ist ein kompaktes All-in-One-Gerät für Glasfasertests, ideal für die Anforderungen moderner Glasfasernetzprüfung und -wartung. Das NK4350 bietet OTDR-Messungen mit zwei Wellenlängen und Live-Diagnose der Glasfaser – alles in einem Gerät. So benötigen Sie keine weiteren Geräte mehr für dieselbe Aufgabe! Dieses kompakte Testgerät liefert hohe Genauigkeit, optimiert Arbeitsabläufe und minimiert Kosten. Und das Beste: Wir bieten zwei Modelle, D1 und D2, mit unterschiedlichen Dynamikbereichen für verschiedene Anwendungsbereiche.
Modellunterschiede
Die beiden Modelle dienen unterschiedlichen Testanforderungen:
- Modell D1Es arbeitet bei Wellenlängen von 1310/1550 nm mit einem maximalen Dynamikbereich von 26 dB bei 1310 nm und 24 dB bei 1550 nm.
- Modell D2arbeitet mit den gleichen beiden Wellenlängen, erreicht aber Maximalwerte von 30 dB bzw. 28 dB und bietet so eine bessere Empfindlichkeit bei langen oder schwierigen Glasfaserstrecken.
Beide Modelle erfüllen die Richtlinien für die optische Diagnostik gemäß den Industriestandards für G.652-Singlemode-Fasern und gewährleisten so eine sinnvolle und korrekte Prüfung aller Glasfasernetze.
Mehrfachnutzungstests in PON-Netzwerken
Das NK4350 ermöglicht Glasfasernetztests, die über die üblichen OTDR-Wellenlängen hinausgehen. PON-Technologie wird in vielen Glasfasernetzen verschiedener Netzbetreiber eingesetzt. Das NK4350 Mini-OTDR unterstützt die wichtigsten PON-Technologien, darunter GPON, EPON, XGPON, XGSPON sowie zukünftige 25G- und 50G-PON-Netze. Die Kompatibilität mit diesen Standards erhöht den Wert des NK4350 in Glasfasernetzen von Telekommunikationsunternehmen und Rechenzentren.
Die einstellbare Filtertechnologie blockiert Störungen durch wichtige Wellenlängen (1342 nm, 1490 nm, 1577 nm), die typischerweise in aktiven PON-Umgebungen auftreten. Dadurch kann das NK4350 Mini-OTDR mögliche Fehler wie Makrobiegungen und/oder Situationen mit schwachem Licht erkennen und so Serviceunterbrechungen vermeiden.
Funktionskonfiguration und Werkzeugsatz
Das NK4350 verfügt über eine große Auswahl an verschiedenen integrierten Werkzeugen zur Unterstützung beim Testen von Glasfasernetzen:
- OTDR-Modul für präzise Glasfaser-Fehlersuche mit hochauflösenden Displays
- Intelligente Diagnose mit Ereigniszuordnung zur schnellen Ereignisanalyse
- Optischer Leistungsmesser (OPM), der die Kalibrierung über einen weiten Wellenlängenbereich unterstützt
- Visuelles Fehlerortungsgerät (VFL) mit einem 650 nm roten Laser zur Erkennung von Brüchen
- Stabile Laserquelle für Einfügungsdämpfungsmessungen bei OTDR-Wellenlängen
- Optische Verlustmessung (OLT) zur Überwachung der Verbindungsdämpfung
- Taschenlampe für dunkle Arbeitsumgebungen
- RJ45-Kabelprüfung mit digitalem Kabelfinder, Sequenzprüfung und Kabellängenmessung (bis zu 300 m)
- Live-PoE-Erkennung für Setups bis 60 V zum Testen von stromführenden Kabeln
- Optionale Faserendflächenprüfung, falls Sie die Sauberkeit der Steckverbinder testen möchten.
Mit einem NK4350 Mini-OTDR kann Ihr Techniker sowohl Glasfaser- als auch Kupferkabel mit nur einem Gerät warten.
Feldeinsatzfreundlich
Das Gerät wird mit zwei wiederaufladbaren Lithium-Polymer-Akkus geliefert, die die Betriebsdauer im Freien verdoppeln – egal ob für den ganzen Tag oder insbesondere für längere Einsätze. Das NK4350 liegt dank seines ergonomischen Designs gut in der Hand und ermöglicht die Einhandbedienung. Der 4.3-Zoll-Touchscreen mit kapazitiver Technologie dient der einfachen Navigation und Bedienung der benutzerfreundlichen Oberfläche.
Die Bluetooth-Funktion und die Smartphone-Integration ermöglichen die direkte Berichterstattung vor Ort und die schnelle Erstellung von leicht teilbaren Berichten. Diese Integration in den Arbeitsablauf kann die Übergabe von Projekten oder die Aufgabenverteilung beschleunigen und die Koordination Ihres Teams erleichtern.
Spezifikationen des NK4350 Mini-OTDR
| Parameter | Normen |
| Models | D1 und D2 |
| Wellenlängen | 1310 nm / 1550 nm (Dual-Wellenlängen-OTDR) |
| Max. Dynamikbereich | D1: 26/24 dB (1310/1550 nm) |
| D2: 30/28 dB (1310/1550 nm) | |
| Fiber | Einzelmodus (G.652) |
| Ereignis tote Zone | 1.5 Meter |
| Dämpfungs-Totzone | 8 Meter |
| Testbereich | 0.1 km bis 260 km, konfigurierbar |
| Impulsbreite | 3 ns bis 20 μs (mehrfach wählbar) |
| Die Entfernung Genauigkeit | ±(1 m + Abtastintervall + 0.005 % × getestete Distanz) |
| Abtastauflösung | 0.001 m |
| Verlustlösung | 0.001 dB |
| Datenspeicher | 8 GB interner Speicher, unterstützt über 200,000 Testdatensätze |
| Präsentation | 4.3″ IPS-Display, 800×480 Pixel, kapazitiver Multitouch |
| Optischer Leistungsmesser | -70 bis +6 dBm (optional); Standard: -50 bis +26 dBm |
| Visuelle Fehlersuche | 650 nm ±20 nm, ≥10 mW |
| Stabile Laserquelle | CW-Ausgangsleistung > -5 dBm, mehrere Modulationsfrequenzen |
| RJ45-Kabelprüfung | Kabellänge (<300 m), Leitungsfolge, Drahtverfolgung, PoE 60V-Spannungserkennung |
| Konnektivität | USB Typ-C, Bluetooth-App-Steuerung |
| Labor-Stromversorgungen | Zwei Lithium-Polymer-Akkus (3.7 V, 5000 mAh × 2); Netzteil |
| Umgebungstemperaturbereich | -10 ° C bis + 50 ° C |
| Luftfeuchtigkeit | 0–95 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Abmessungen | 189 × 115 × 43 mm |
| Gewicht | ≤ 0.6 kg |
Zusammenfassung
Das NK4350 Mini-OTDR ist eine leistungsstarke und benutzerfreundliche Lösung für die Prüfung und Fehlersuche in Glasfasernetzen. Es ist mit verschiedenen PON-Technologien kompatibel und ermöglicht zahlreiche Tests auf einer gemeinsamen Plattform. Dies bietet Glasfaserexperten die Gewissheit, Genauigkeit, Effizienz und Kosteneinsparungen zu optimieren.
