Standen Sie schon einmal vor der Herausforderung, Ihre Glasfaserinfrastruktur zu optimieren und gleichzeitig die Datenraten über größere Entfernungen zu erhöhen? Stellen Sie sich vor, welche Möglichkeiten sich bieten, die Netzwerkkapazität ohne zusätzliche Glasfaserleitungen oder Betriebsunterbrechungen zu steigern! Die Lösung für die Herausforderung, die Übertragungskapazität bei gleichzeitig effizienter Nutzung von Glasfaser zu erhöhen, liegt im Einsatz von … 10G DWDM SFP+ Modul.
In diesem Leitfaden beleuchten wir einige interessante Aspekte der 10G DWDM SFP+ Technologie und geben einen Überblick über ihre Spezifikationen, die Auswahlkriterien und ihre Anwendungsbereiche. Sie sollten diese Informationen nutzen können, um Ihr Netzwerk kosteneffizient und mit hoher Leistung zukunftssicher zu gestalten. DWDM für Weitverkehrsnetze und dichte Netzwerke.
10G DWDM SFP+: Warum es die beste Wahl für Weitverkehrs- und Hochleistungsnetzwerke ist
10G-DWDM-SFP+-Module ermöglichen Netzwerkbetreibern die optimale Nutzung ihrer Glasfaserkapazität durch die Anwendung der Dense Wavelength Division Multiplexing (DWDM)-Technologie zur Übertragung mehrerer 10-Gigabit-Kanäle über eine einzige Glasfaser. Jeder Kanal arbeitet mit einer spezifischen Wellenlänge in eng gepackten Spektralbereichen, sodass Dutzende von Signalen störungsfrei über dieselbe Glasfaser übertragen werden können.
Im Vergleich zu CWDM (Coarse Wavelength Division Multiplexing) bietet DWDM eine höhere Kanaldichte und größere Reichweite. CWDM-Kanäle weisen einen größeren Kanalabstand auf, was die Kanalanzahl und die Entfernung begrenzt. Bei 10G-DWDM-SFP+-Modulen hingegen kann der Kanalabstand sehr gering sein – bis zu 50 GHz –, wodurch bis zu 80 Kanäle über eine einzige Faser möglich sind. Dies ermöglicht einen höheren Durchsatz und eine gesteigerte Effizienz im Netzwerk.
Spezifische Vorteile von 10G DWDM SFP+ Modulen
- Hohe Kanaldichte: DWDM ermöglicht es, viele 10G-Signale in denselben Glasfaserstrang zu packen, wodurch die Kapazität erhöht werden kann, ohne die Infrastruktur aufzurüsten.
- Erweiterte Reichweite: 10G DWDM SFP+ bietet größere optische Budgets und ein besseres Dispersionsmanagement, wodurch Entfernungen weit über das hinaus möglich sind, was mit CWDM-Verfahren erreicht werden kann, und ermöglicht so sowohl Metropol- als auch Weitverkehrsnetze oder Carrier-Netzwerke.
- Kosteneinsparungen bei gemieteten Glasfaserleitungen: Durch die maximale Nutzung von Glasfaser können Betreiber weniger für die Anmietung zusätzlicher Glasfaserinfrastruktur ausgeben, was für viele einen erheblichen Kostenfaktor beim Betrieb eines Netzwerks darstellt.
Um zu verstehen, warum das wichtig ist, stellen Sie sich Glasfaser wie eine Autobahn vor. CWDM ist eine mehrspurige Autobahn mit breiteren, aber insgesamt weniger Spuren. 10G DWDM SFP+ ist eine dichte, fein unterteilte Autobahn. Obwohl beide Arten von „Autobahnen“ dicht bestückt sind, ermöglichen sie mehr Datenverkehr, ohne dass die Autobahn physisch breiter wird.
Netzwerkarchitekten setzen 10G-DWDM-SFP+-Module nicht nur einmalig, sondern netzwerkweit flächendeckend ein, um die einzigartigen Vorteile von 10G DWDM (zusätzlich zu den allgemeinen Vorteilen von DWDM) zu nutzen. Jeder möchte seine Datenkapazität über bestehende Glasfasernetze vervielfachen – dies ist eine zentrale Voraussetzung für viele Serviceprovider, Unternehmen und Rechenzentren, die zukunftssichere, skalierbare Weitverkehrsnetze betreiben.
10G DWDM SFP+ Technologie: Detaillierte Analyse und Entscheidungsfindung bei der Auswahl
Die DWDM-Technologie (Dense Wavelength Division Multiplexing) ermöglicht die gemeinsame Nutzung einer einzigen Glasfaser durch mehrere optische Signale, indem jedem Signal eine eindeutige Wellenlänge oder ein Kanal zugewiesen wird. Innerhalb des DWDM-Spektralrasters sind die Kanäle in sehr geringen Abständen (typischerweise 50 GHz oder 100 GHz) angeordnet, sodass bis zu 80 Kanäle – oder sogar mehr – ein Glasfaserpaar belegen können.
Was sind DWDM-Spektralgitter und -Kanäle?
Das optische Spektrum wird in feste Spektralraster unterteilt, und die Wellenlänge für jeden Kanal ist innerhalb dieses Rasters festgelegt. Der sehr geringe Rasterabstand erhöht die Faserkapazität, ist aber nur mit Hochleistungslasern und Faserfiltern möglich, die Übersprechen minimieren.
| Kanalabstand | Anzahl der Kanäle pro C-Band | Typischer Wellenlängenbereich (nm) | Luftüberwachung |
| 100 GHz | ~ 40 | 1530 - 1565 | Mittlere Kapazität, niedrigere Kosten |
| 50 GHz | ~ 80 | 1529 - 1565 | Hochleistungsfähige Langstreckenflüge |
Ein geringerer Kanalabstand erhöht zwar die Komplexität, bietet aber eine bessere spektrale Effizienz, was für DWDM SFP+ Module, die eine hohe Wellenlängendichte nutzen wollen, von entscheidender Bedeutung ist.
Dynamisch abstimmbare SFP+-Module: Kanalzuweisung
Dynamische, abstimmbare SFP+-Module bieten einen einzigartigen Vorteil: Sie ermöglichen es dem Betreiber, jeden beliebigen Wellenlängenkanal innerhalb des Spektralrasters dynamisch auszuwählen, ohne die Hardware ändern zu müssen. Dies vereinfacht die Bestandsverwaltung erheblich und ermöglicht eine bessere Planung in dichten Netzwerken.
Durch abstimmbare Module wird die Wellenlänge des Lasers mechanisch oder elektromechanisch verändert, um sie an die Netzwerkanforderungen oder Kanalzuweisungen in Echtzeit anzupassen.
10G DWDM-Auswahlentscheidungsbaum
Bei der Auswahl von 10G DWDM SFP+ Modulen sollten folgende Parameter berücksichtigt werden:
Übertragungsreichweite:
- Kurzstrecke (<50 km): Standardmäßige SFP+-Geräte mit fester Wellenlänge funktionieren.
- Große Reichweite (>50 km): Bevorzugen Sie abstimmbare oder erweiterte Modulbereiche.
Kanalanzahl:
- Wenige (<40): Verwenden Sie Module mit fester Wellenlänge, um die Kosten zu senken.
- Viele (>40): Entscheiden Sie sich für abstimmbare SFP+-Chips, um Flexibilität zu gewährleisten und den Lagerbestand zu reduzieren.
Budget:
- Begrenztes Budget: Eine feste Kanalzuordnung ist am besten.
- Flexibles Budget: Tunable eignet sich ideal für dynamische Netzwerke.
KompatibilitätshinweisDie Kompatibilität mit DWDM-Multiplexern/Demultiplexern ist entscheidend. Stimmt der Wellenlängenkanal des SFP+-Moduls nicht mit dem Multiplexer/Demultiplexer-Raster überein, verschlechtert sich das Signal. Prüfen Sie daher stets die Switch-Kompatibilität mit Herstellern wie [Herstellername einfügen]. CiscoHuawei, Wacholder um Integrationsprobleme zu vermeiden.
10G DWDM SFP+ Produktpalette: Finden Sie die besten Lösungen für Ihr Netzwerk

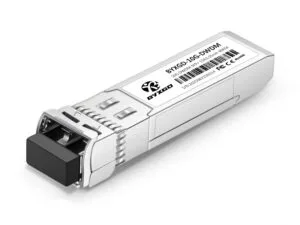

BYXGD-10GE-DWDM-SFP+-1563.05nm-40KM: Das 10G DWDM SFP+ Modul arbeitet mit einer Wellenlänge von 1563.05 nm und einer maximalen Reichweite von 40 km. Es ist für die Verwendung mit Singlemode-Fasern ausgelegt. Das Modul verfügt über einen EML-Laser mit einer optischen Ausgangsleistung von -1 bis +3 dBm. Der Empfänger ist ein PIN-Empfänger mit einer Empfindlichkeit von ≤ -16 dBm. Das Modul hat ein Extinktionsverhältnis von 10 dB, unterstützt C-Band-100G-Netzwerke und besitzt eine LC-Anschlussschnittstelle.
BYXGD-10GE-DWDM-SFP+-1563.05nm-80KM: Das 10G-DWDM-SFP+-Modul sendet über eine Wellenlänge von 1563.05 nm und eine Distanz von 80 km mit Singlemode-Faser. Es verwendet einen EML-Laser mit einer Ausgangsleistung von 0 bis +4 dBm und einen APD-Empfänger mit einer Empfindlichkeit von ≤ -24 dBm. Das Modul erreicht ein Extinktionsverhältnis von 10 dB und verfügt über eine LC-Schnittstelle, wodurch es sich ideal für C-Band-100G-Netzwerkanwendungen eignet.
Feste Wellenlänge vs. abstimmbare 10G DWDM SFP+ Module
| Merkmal | Festwellenlängen-DWDM-SFP+ | Abstimmbarer DWDM SFP+ |
| Kanalflexibilität | Beschränkt auf eine Wellenlänge | Über das gesamte Raster anpassbar |
| Bestandsverwaltung: | Erfordert mehrere Artikelnummern | Eine einzige Artikelnummer deckt alle Kanäle ab |
| Bereitstellungsgeschwindigkeit | Langsamer bei Kanalwechsel | Schneller dank Rekonfigurierbarkeit |
| Anschaffungskosten | Senken | Höher |
| Netzwerkkomplexität | Höher aufgrund der Planung | Geringer aufgrund der Anpassungsfähigkeit |
| Optische Leistung | Stabil, bewährt | Auch stabil, mit Feinabstimmung |
Abstimmbare 10G-DWDM-SFP+-Module sind besonders vorteilhaft in Netzwerken mit dynamischem Kanalplan oder wenn ein geringerer Modulbestand gewünscht wird, da sie die Flexibilität bieten, sich schnell an Kanaländerungen anzupassen. Module mit fester Wellenlänge eignen sich hingegen für statischere Installationen oder sind im unteren Preissegment oft kostengünstiger.
Eine ausgewogene Betrachtung von Spektralrastern, Abstimmbarkeit, Kompatibilität usw. hilft letztendlich dabei, eine fundierte Entscheidung bei der Auswahl von 10G DWDM SFP+ Modulen für Reichweitenoptimierung, Netzwerkkapazität und Budgetmanagement zu treffen.
OEM 10G DWDM SFP+ Module vs. Drittanbieter 10G DWDM SFP+ Module
Die Auswahl des richtigen Lieferanten für ein 10G DWDM SFP+ Modul ist ideal für Zuverlässigkeit und Kostenkontrolle. OEM-Module Es handelt sich um Module, die von Originalgeräteherstellern entwickelt und getestet wurden, um eine reibungslose Nutzung und zuverlässige Leistung zu gewährleisten. Module von Drittanbietern hingegen sparen Kunden in der Regel Geld, doch wie bei den meisten Produkten von Drittanbietern kann die Qualität geringer sein.
Markenvergleich und Testinformationen
Beim Vergleich verschiedener Marken bestätigen Labortests, was die meisten Hersteller schätzen: OEM 10G DWDM SFP+ Module haben durchweg stabile optische Leistungspegel und niedrige Fehlerraten im Labor und im praktischen Einsatz gezeigt und dabei die volle Kompatibilität mit dem Gehäuse, in dem sie eingesetzt werden, beibehalten.
Bei Verwendung eines Moduls von Drittanbietern kann diese Sicherheit jedoch nicht gewährleistet werden. Die Leistung von Drittanbietermodulen kann im Vergleich zu Originalteilen im Test stark variieren. Obwohl die besten Drittanbieter ähnliche Ergebnisse wie Originalhersteller erzielen, ist die Fähigkeit eines Originalherstellers, Signalwege eines Moduls verschiedener Hersteller zu eliminieren, ein entscheidender Faktor. Weniger seriöse Drittanbieter können entweder die Signale beeinträchtigen oder die Interoperabilität mit Originalprodukten vollständig verweigern.
Visueller Vergleich: Schlüsselfaktoren
| Aspekt | OEM-Module | Module von Drittanbietern |
| Leistung | Konsequent, getestet | Variabel; vergleichbar im oberen Preissegment |
| Preis | Premium | 30–50 % niedriger |
| Kompatibilität | Garantiert mit Ausrüstung | Möglicherweise ist eine Validierung erforderlich |
| Garantie | Umfangreich, Anbieter | Oftmals eingeschränkt oder kürzer |
| Benutzer-Feedback | Positiv, zuverlässig | Gemischt; hängt von der Marke ab. |
Verifiziertes Nutzerfeedback
Netzwerkadministratoren haben in der Regel wenig Bedenken hinsichtlich OEM-Modulen und deren Plug-and-Play-Funktionalität. Anwender, die sich für zuverlässige Drittanbietermodule entscheiden, heben die hohen Kosteneinsparungen ohne Leistungseinbußen hervor. Einige Anwender berichteten jedoch von Problemen mit Drittanbietermodulen, darunter deren Nichterkennung und eine erhöhte Fehlerrate.
Analysen im Labor bestätigten, dass OEM-Module hinsichtlich der Stabilität des Leistungsbudgets besser abschneiden als Module von Drittanbietern. Allerdings wurden auch einige Module von Drittanbietern am Netzwerkrand getestet, die eine vergleichbare Leistung wie OEM-Module zeigten.
Die Entscheidung zwischen OEM- und Drittanbieteroptionen für 10G DWDM SFP+-Module erfordert eine Abwägung zwischen Budget und Risikobereitschaft. Bei unternehmenskritischen Anwendungen ist die Investition in OEM-Module zweifellos gerechtfertigt. In flexibleren Installationsumgebungen bietet die kontinuierliche Anpassung und Validierung von Drittanbietermodulen einen hohen Mehrwert ohne Leistungseinbußen oder das Risiko eines Totalausfalls.
Diese Analyse soll den professionellen Netzwerkadministrator dazu ermutigen, Kaufentscheidungen mit Zuversicht und einer kosten-nutzen-angemessenen Option zu treffen, die den technischen Leistungsanforderungen und dem Budget seiner Organisation entspricht.
Praxisbeispiel und zukünftiger Status der 10G DWDM SFP+-Funktionalität
Der CEO und die Ingenieure eines nationalen Telekommunikationsanbieters stellten ein Team zusammen, um das rasante Wachstum des Datenverkehrs in ihrem Weitverkehrsnetz zu erforschen und zu unterstützen. Gleichzeitig stieß das Netzwerk aufgrund der begrenzten Glasfaserinfrastruktur an seine Kapazitätsgrenzen. Der Ausbau des Glasfasernetzes und die Erweiterung der bestehenden Kundenanschlüsse können aufgrund der Glasfaserinstallationen außerhalb des Netzes des Anbieters kostspielig sein, um die Kundennachfrage und Rentabilität zu maximieren und gleichzeitig die Kosten für den Kunden zu kontrollieren.
Projektherausforderungen
- Die vorhandenen Glasfaserressourcen sind nahezu vollständig ausgelastet.
- Starke Abhängigkeit von teuren Glasfaser-Mietverträgen.
- Bedarf an skalierbaren Lösungen, die mit der bestehenden Kapazität der Basisstationen kompatibel sind.
Lösung und Bereitstellung
Um mehrere 10G-Kanäle über dieselben Glasfaserstränge zu multiplexen, können die 10G DWDM SFP+ Module mit DWDM MUX/DEMUX am Installationsort kombiniert werden. Feste und abstimmbare DWDM-Transceiver ermöglichen die Kanalzuweisung und -verwaltung mit minimalem Lagerbestand und erleichtern so die Zuweisung mehrerer Kabel.
Die Implementierung der 10G-Module und -Hardware erfolgte in Verbindung mit den erweiterten Funktionen der DWDM-Hardware vor Ort. Durch die Beibehaltung bestehender Investitionen war dies eine reibungslose Plug-and-Play-Implementierung für bestehende Kunden.
Messbare Vorteile und ROI
- Dreifache Steigerung des Datendurchsatzes ohne Verlegung zusätzlicher Glasfaserleitungen.
- Reduzierung der Leasingkosten für Glasfaserleitungen um 40 % durch effiziente Nutzung der Glasfaser.
- Schnellere Markteinführungszeiten dank der Plug-and-Play-Funktionalität des Moduls und der flexiblen Einstellmöglichkeiten.
DWDM-Trends und zukünftige Koexistenz
Vertreter einiger öffentlicher Einrichtungen prognostizieren, dass 10G DWDM sich flächendeckend durchsetzen und somit die weitere Expansion und Nutzung für nachfolgende Hochgeschwindigkeitsstandards wie 25G und 100G Ethernet ermöglichen wird. Abstimmbare Optiken werden den Beginn eines anhaltenden Trends zu flexiblen Netzwerken markieren.
Dieser Trend in der Netzwerktechnik wird sicherstellen, dass 10G DWDM sowohl in Metro- als auch in Carrier-Umgebungen eine wertvolle Technologie bleibt, die sich skalieren lässt und gleichzeitig die Kosten bei wachsendem Netzwerkvolumen im Griff behält. Hybride Netzwerke, die 10G DWDM mit Technologien höherer Datenraten kombinieren, können eingesetzt werden, um den Datenverkehr weiter zu optimieren und die Investitionsrendite zu steigern.
Der Trend zwischen DWDM und Hybridnetzen unterstreicht, dass das DWDM-Modul als Rückgrat für die sich rasant entwickelnden 10G-, 25G- und 100G-Netze dienen kann. Diese Fallstudie und der Ausblick zeigen, dass 10G-DWDM-SFP+-Module die Fähigkeit von Serviceprovidern verbessern, die Kundennachfrage nach schnellem Netzwerkwachstum zu decken und gleichzeitig die Vertriebsanforderungen bei der Vorbereitung der Nutzung ihrer optischen Netze der nächsten Generation für Kunden zu erfüllen.
Häufig Gestellte Fragen
DWDM arbeitet mit einem präzisen Kanalraster, wobei jeder Kanal anhand einer festgelegten Wellenlänge eng beieinander liegt. Für die erfolgreiche Verwaltung der DWDM-Kanäle ist eine sorgfältige Planung erforderlich, da sichergestellt werden muss, dass das 10G-Signal auf einem eigenen Frequenzkanal im Raster platziert wird. Mithilfe eines MUX/DEMUX (Multiplexer/Demultiplexer) lässt sich die optimale Anzahl an Wellenlängen präzise anordnen, um gegenseitige Signalinterferenzen zu vermeiden.
Es ist wichtig, die Qualität der Glasfaser zu kennen und deren Einfluss auf die Signalstärke und Reichweite Ihres 10G-DWDM-Netzes zu berücksichtigen. Optische Leistungsbudgets werden üblicherweise in dBm angegeben und sind eine wichtige Spezifikation zur Validierung von Modulen oder Entfernungen für Ihre Implementierung, um die Glasfaserdämpfung zu berücksichtigen. Achten Sie außerdem darauf, dass die optischen Leistungspegel stets innerhalb der Spezifikationen liegen, um Leistungseinbußen und damit verbundene Verbindungsfehler zu vermeiden.
Für ein 10G-DWDM-SFP+-Modul sollte stets eine Singlemode-Faser mit sehr geringer Signaldämpfung verwendet werden. Es ist wichtig, den richtigen Fasertyp zu verwenden, saubere Stecker einzusetzen und die Anzahl der Faserbiegungen zu minimieren, um Signalbeeinträchtigungen zu vermeiden. Auch die Kabelpolarität und -kennzeichnung sind beim Einsatz von DWDM-Kanälen wichtig.
Die Kompatibilität mit verschiedenen Herstellern und Firmware-Versionen ist hierbei entscheidend. Bei der Verwendung generischer SFP+-Module sollten Sie sich zudem über die großen Marken (z. B. Cisco, Juniper und Huawei) informieren, die 10G-DWDM-SFP+-Module unterstützen, da nicht alle Module oder Kombinationen erkannt werden. Prüfen Sie die Module daher unbedingt anhand der Kompatibilitätsdokumentation des Herstellers.
Kontaktieren Sie uns für die beste Lösung
10G DWDM SFP+ Module sind im IPL erhältlich und eine hervorragende Wahl für alle Situationen, in denen Sie die Kapazität und Reichweite Ihrer Netzwerke über große Entfernungen skalieren und gleichzeitig Ihre vorhandenen Glasfaserleitungen optimal nutzen möchten. Die vielfältigen Kombinationsmöglichkeiten der Mehrkanalfähigkeit von 10G DWDM SFP+ Modulen ermöglichen eine insgesamt kostengünstigere Lösung und bieten gleichzeitig mehr Flexibilität im Netzwerkbetrieb.
Entdecken Sie eine umfassende Auswahl an 10G DWDM SFP+ Lösungen, die optimal auf Ihre Anwendung zugeschnitten sind! Arbeiten Sie mit Netzwerkexperten oder SFP+ Modulherstellern zusammen, um die richtige Lösung zu finden und den üblichen Aufwand bei Planung und Installation zu vermeiden. So gewährleisten Sie eine reibungslose und erfolgreiche Implementierung, die zukünftiges Netzwerkwachstum fördert und unterstützt.
