Grundlagen zu armierten und Innen-/Außen-Glasfaserkabeln

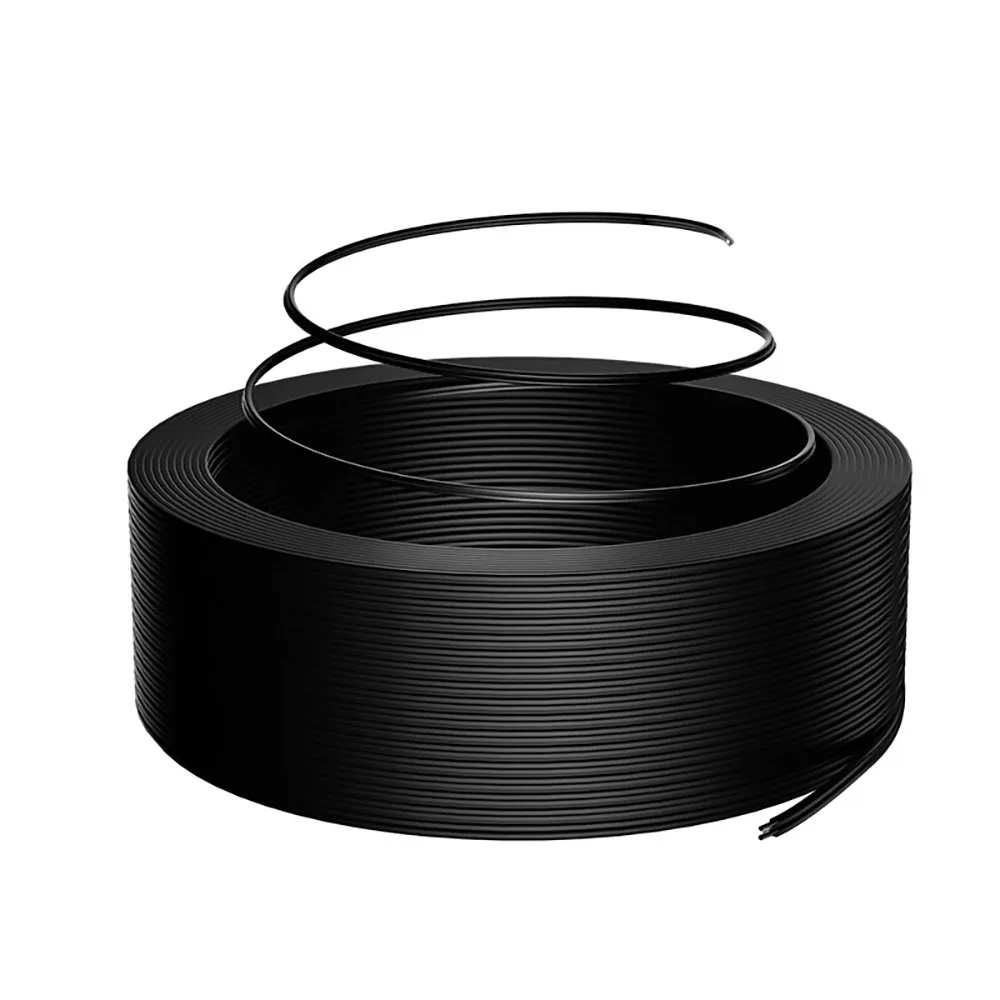

Gepanzertes Glasfaserkabel Es ist für Umgebungen mit höchsten Risiken konzipiert. Eine Metallabdeckung schützt es vor Nagetieren, Feuchtigkeit und versehentlichen Schnitten. Glasfaserkabel für den Innen- und Außenbereich verfügt mindestens über mehrere Kunststoffummantelungen, die ausreichend Widerstandsfähigkeit für die erforderliche Flexibilität bieten, um in Außenumgebungen in Büros oder Steigleitungen, wo die Witterungseinflüsse und die Biegung die Hauptprobleme darstellen, eingesetzt zu werden.

Ich erinnere mich an einen Fabrikauftrag, bei dem Datenverlust absolut ausgeschlossen war. Wir verwendeten armierte Glasfaserkabel, um bei der unterirdischen Verlegung absolute Sicherheit zu gewährleisten. GlasfaserkabelWir hatten es mit schwerem Gerät und Wildtieren zu tun. Andererseits sollten wir mehrere Gebäude auf einem Schulgelände miteinander verbinden, und die Flexibilität des Glasfaserkabels für den Innen- und Außenbereich erwies sich als ideal für die Verlegung durch die Lüftungskanäle, da es problemlos an Feuchtigkeit und UV-Strahlung angepasst werden konnte.

Ob es um den Schutz vor Bauhindernissen in Industriegebieten oder die Integration Ihres Netzwerks in ein Gewerbegebäude geht – die Wahl des richtigen Glasfaserkabels gewährleistet stets eine zuverlässige und ausfallsichere Verbindung. Jedes Projekt brachte neue Erkenntnisse und Erfahrungen mit sich. Wir haben gelernt, dass die Auswahl des passenden Glasfaserkabels für unsere gesamte Installation und die jeweilige Umgebung nicht nur auf Basis von Spezifikationen oder Normen erfolgt, sondern vor allem auf Basis praktischer Erfahrung und Risikobewertung.

Singlemode- vs. Multimode-Faser: Was Sie wissen müssen

Singlemode-Glasfaserkabel (z. B. OS1 und OS2) verwenden einen sehr kleinen 9-µm-Kern, der die Lichtausbreitung auf einen einzigen Modus beschränkt. Dies bedeutet praktisch minimale Signalverluste über große Entfernungen. Tatsächlich bilden Singlemode-Glasfaserkabel in der Regel das Rückgrat von Stadtnetzen oder Rechenzentren und können bis zu 40 km oder sogar länger verlegt werden.

Campusgelände und größere Unternehmen bevorzugen in der Regel den Single-Mode-Modus (verkauft als OS1 oder OS2), da dieser eine höhere Zuverlässigkeit und Geschwindigkeit der Konnektivität bei der Verbindung mit weit entfernten Gebäuden oder Wegen bietet.

Multimode-Glasfaserkabel nutzen OM1-, OM2-, OM3-, OM4- oder OM5-Fasern und haben einen deutlich größeren Kerndurchmesser (50 µm oder 62.5 µm). Dadurch kann sich das Licht in mehreren Moden ausbreiten (im Gegensatz zu Singlemode-Glasfaserkabeln, die nur eine Mode aufweisen). Diese Kabel werden häufig für kurze Strecken in Büros, auf einer Etage oder zwischen zwei Serverschränken eingesetzt. Multimode-Glasfaserkabel sind ideal für kurze Verbindungen und unterstützen Datenübertragungsraten von bis zu 40 Gbit/s über Entfernungen von 100 m und mehr (OM3 und OM4). Zusammenfassend lässt sich sagen, dass sich die meisten Privatanwender und kleineren Unternehmen aufgrund des optimalen Verhältnisses von hoher Bandbreite und Kosteneffizienz bei relativ lokalen Verbindungen für Multimode-Glasfaserkabel entscheiden werden.

Hersteller von Glasfaserkabeln produzieren beide Typen für unterschiedliche Anwendungen. Ich habe schnell wachsende Büros bei der Umstellung ihrer Dateiserver auf OM4-Multimode-Glasfaser unterstützt, wodurch sie die Kosten im Rahmen halten und gleichzeitig eine zufriedenstellende Geschwindigkeit erzielen konnten. Darüber hinaus habe ich Fabriken mit großen Netzwerkstandorten bei der Umstellung auf Singlemode-Glasfaserkabel beraten und dabei Probleme wie Verbindungsabbrüche und geringere Geschwindigkeiten beseitigt.

Um das passende Glasfaserkabel für Ihre Bedürfnisse zu finden, ist die erste Frage immer: „Ist die geplante Entfernung eher kurz oder lang? Verlegen Sie die Kabel in einem Privathaus, einem Büro oder auf einem Campus?“ Die Wahl des richtigen Glasfasertyps, abgestimmt auf Ihre konkreten Anforderungen, optimiert Kosten und Leistung. Sollten Sie sich weiterhin unsicher sein, wenden Sie sich bitte an Hersteller von Glasfaserkabeln oder einen erfahrenen Installateur mit Referenzen für ähnliche Projekte. Diese haben in der Regel bereits ähnliche Situationen erlebt.

Simplex- und Duplex-Glasfaserkabel erklärt

Simplex-Glasfaserkabel verwenden nur eine Faser. Daher eignen sich Singlemode- und Multimode-Glasfaserkabel typischerweise für unidirektionale Datenübertragungen – beispielsweise für Sensorverbindungen oder einfache Überwachungssysteme. Duplex-Glasfaserkabel hingegen nutzen zwei Fasern, die bidirektionale Datenübertragungen parallel ermöglichen. Diese Fähigkeit ist für die meisten Büronetzwerke unerlässlich, da Rechenzentren einem kontinuierlichen Datenfluss unterliegen. Die Wahl zwischen Simplex- und Duplex-Glasfaserverkabelung hängt von der jeweiligen Netzwerktopologie ab.

Ich habe beispielsweise kürzlich ein Netzwerk-Upgrade in einem Bürogebäude durchgeführt. Die Geräte waren in Racks in Reihe geschaltet, wobei die Switches miteinander verbunden waren. Dafür waren Duplex-Glasfaser-Patchkabel erforderlich, um einen kontinuierlichen Datenfluss in beide Richtungen zu gewährleisten. Die Sicherheitskameras an der Gebäudeaußenseite nutzten Simplex-Glasfaserkabel, sodass jede Kamera direkt mit der Leitstelle verbunden war – das hielt die Sache einfach und im Budget.

In beiden Fällen muss auf die Art der verwendeten Glasfaserstecker geachtet werden. Glasfaser-Patchkabel, die innerhalb eines Switches eingesetzt werden, verfügen an den Enden über Duplex-LC- oder SC-Stecker, während Simplex-Glasfaserstecker dort funktionieren, wo Signale nur in eine Richtung übertragen werden dürfen.

In beiden Fällen liegt das richtige Gleichgewicht bei der Installation von Glasfaserkabeln in der Effizienz des Netzwerks und der Installation.

Direkt verlegte vs. armierte Glasfaserkabel: Wann und warum

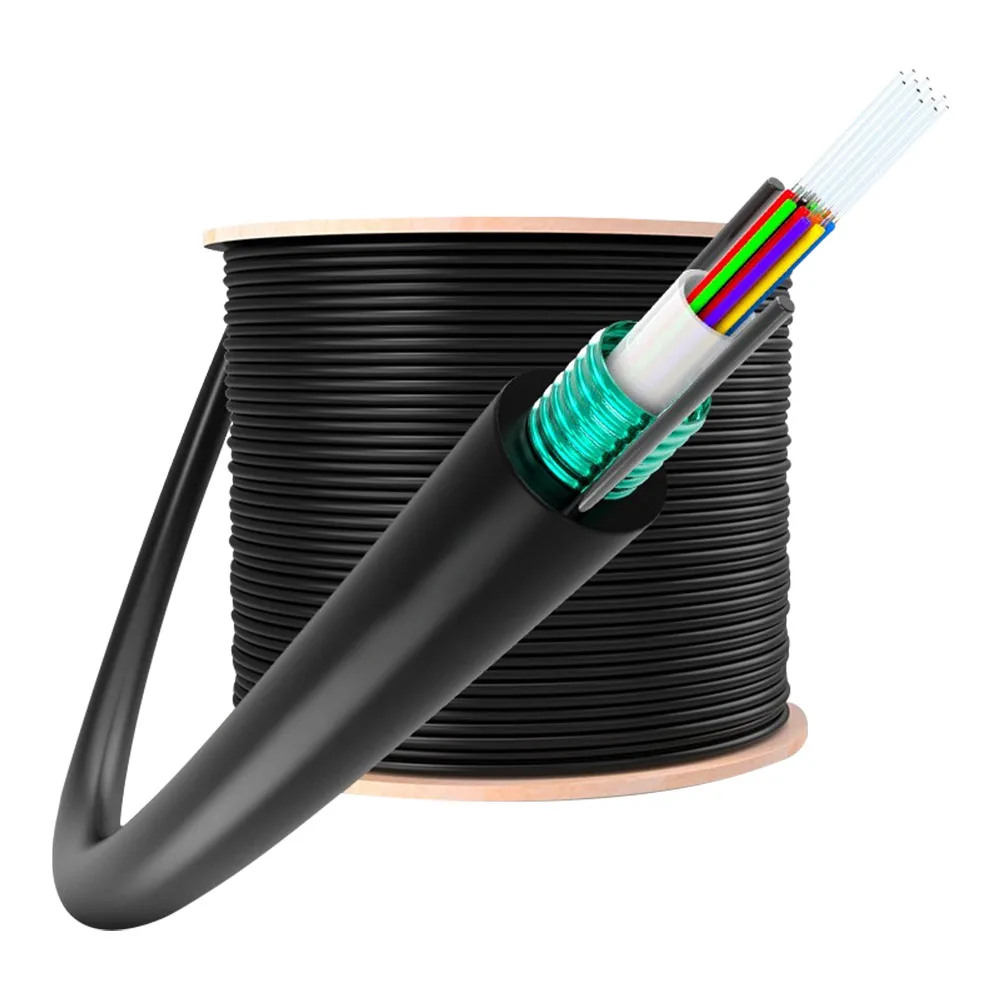

Direkt verlegtes Glasfaserkabel Es handelt sich um einen Glasfaserkabeltyp, der ohne zusätzliche Leitungen direkt im Erdreich verlegt werden kann. Dieses Kabel verfügt über eine dicke, wasserundurchlässige Schicht und einen Mantel, der dem Erddruck, Feuchtigkeit und Temperaturschwankungen standhält. Armierte Glasfaserkabel besitzen eine zusätzliche Schutzschicht, üblicherweise einen Metallmantel, der einen höheren Schutz vor Nagetierbissen und Quetschkräften bietet und sich besonders für Installationen eignet, bei denen das Kabel mechanischen Belastungen ausgesetzt ist.

Im Zuge der Erweiterung eines Industriegeländes musste unser Team mehrere, mehrere hundert Meter voneinander entfernte Nebengebäude miteinander verbinden. Entlang der stark befahrenen Zufahrt verlegten wir armierte Glasfaserkabel, um diese vor Beschädigungen durch Radlader oder andere Fahrzeuge zu schützen. Auf offenen Rasenflächen, wo lediglich Feuchtigkeit und Frost ein Risiko darstellten, verlegten wir Glasfaserkabel direkt im Erdreich.

Die Leistungsfähigkeit von direkt verlegten und armierten Glasfaserkabeln variiert auch hinsichtlich der Kosten. Armierte Glasfaserkabel sind die teurere Option, bieten aber eine höhere Leistungsfähigkeit und besseren Schutz. Direkt verlegte Glasfaserkabel können die Kosten senken, sollten jedoch nur in weniger aggressiven Umgebungen eingesetzt werden.

Zu einer klugen Planung gehört die Überprüfung der Arbeitsroute auf mögliche Gefahren beim Graben, Wildtiere und die Notwendigkeit, Geräte umzusiedeln. In manchen Fällen bietet die Kombination beider Aspekte auf demselben Grundstück die optimale Balance zwischen Sicherheit und Kostenkontrolle.

Wie Glasfaser-Patchkabel armierte und Innen-/Außenfasern verbinden

Glasfaser-Patchkabel spielen eine entscheidende Rolle bei der Verbindung von armierten Glasfasern und Glasfaserkabeln für den Innen- und Außenbereich und bilden die flexible Schnittstelle in modernen Netzwerken. Patchkabel ermöglichen das einfache Verbinden von Geräten, Patchpanels und verschiedenen Kabeltypen ohne Spleißen der Glasfasern und damit verbundene Ausfälle. Ihre Bedeutung wird besonders deutlich bei Änderungen des Layouts oder der Hardware, typischerweise in Büros und Rechenzentren.

Für eine zuverlässige Verbindung ist die korrekte Auswahl der Steckverbinder unerlässlich. Bei Patchkabeln sind LC- und SC-Steckverbinder gängige Typen, die eine sichere und einfache Steckverbindung für Singlemode- oder Multimode-Patchkabel gewährleisten. Kompatibilität ist von entscheidender Bedeutung, denn beim Verlegen der armierten Glasfaser in ein Gebäude muss unbedingt darauf geachtet werden, sowohl die Steckertypen als auch die Kabeltypen (Singlemode oder Multimode) aufeinander abzustimmen, um kostspielige Fehler zu vermeiden.

Ich hatte in einem Verteilerzentrum ein längerfristiges Verbindungsproblem, nachdem ein neuer Switch ins Netzwerk integriert worden war. Die Ursache lag in einer Inkompatibilität der Kabelstecker (einer war SC, der andere LC) und einem übersehenen Konflikt zwischen Singlemode- und Multimode-Steckern. Die korrigierten Kabel in der exakten Konfiguration ermöglichten es den Glasfaser-Patchkabeln, den Datenfluss nahezu sofort zu stabilisieren. Diese Erfahrung unterstreicht einmal mehr, wie wichtig es ist, vor dem Anschluss eines neuen Netzwerksegments die Kompatibilität von Steckertyp und -modus sowie die Kabellänge zu überprüfen.

Für eine bessere Leistung und einen geringeren Wartungsaufwand sollten Patchkabel kurz und deutlich beschriftet sein und die korrekten Glasfaserspezifikationen für zukünftige Bandbreiten aufweisen. Die Investition in Glasfaser-Patchkabel für Netzwerkleistung und -wartung zahlt sich langfristig durch Zeit-, Kosten- und Fehlerbehebungsersparnis aus, da durch die Wahl des richtigen Steckertyps und der passenden Kabelkompatibilität Kosten gespart werden.

Bewährte Installationsmethoden und neueste Industriestandards

Für die korrekte Installation von Glasfaserkabeln beginnen Sie mit der Routenplanung und der Vorbereitung der Kabelkanäle. Achten Sie darauf, dass alle Biegungen der Glasfaserkabel sanft sind; spitze Winkel können das Signal beeinträchtigen. Farbcodierte Kabel für jede geplante Verbindung – und eine stabile Befestigung – vermeiden spätere Verwechslungen bei Upgrades oder Reparaturen. Stellen Sie bei der Bestellung von Kabeln und Steckverbindern sicher, dass diese für 40G- oder 100G-Datenübertragungsraten geeignet sind. Achten Sie außerdem darauf, dass alle neuen Geräte für hohe Datenraten ausgelegt sind – dies erleichtert zukünftige Umstellungen.

Ich habe einmal ein komplettes Büro modernisiert und dabei versehentlich ein Glasfaser-HDMI-Kabel durch eine zu enge Kurve im Kabelkanal gezogen. Es bekam fast sofort Mikrorisse, wodurch das Internetsignal immer wieder ausfiel. Durch die Umverlegung des HDMI-Kabels und das Anbringen von Glasfaserführungen konnte das Problem dauerhaft behoben werden. Dabei habe ich aber einige wichtige Lektionen gelernt: Man muss den Biegeradius aller Kabel beachten und sie vor der Verlegung in Wänden oder Decken überprüfen.

In den meisten Fällen empfehlen wir heutzutage dringend, jede verlegte Glasfaserleitung während der Installation mit moderner Testausrüstung zu prüfen und nicht nur eine Sichtprüfung durchzuführen. Ungeachtet der Überlegungen zur Zuverlässigkeit von Breitband-Glasfaser im Vergleich zu Kabel, die durchaus berechtigt sein können, müssen wir die geltenden Normen einhalten. Bei Einhaltung der Normen und der aktuellen Installations- und Netzwerkrichtlinien ist ein starkes und verlustarmes Signal zu erwarten. Sobald neue Technologien auf den Markt kommen, ist es wichtig, alle Installationen gemäß den aktuellen Installations- und Netzwerkrichtlinien auf dem neuesten Stand zu halten. So bleiben alle Netzwerkinstallationen robust, sicher und für schnelle, wiederholbare Upgrades optimiert.

FAQ:

Woran erkenne ich den Unterschied zwischen den verschiedenen OM-Fasertypen?
Wenn ich den Kabeltyp überprüfen muss, achte ich üblicherweise auf die Farbkennzeichnung des Kabelmantels. OM1 ist typischerweise orange mit einem 62.5 µm Kerndurchmesser, OM3 und OM4 sind typischerweise hellblau mit einem 50 µm Kerndurchmesser. Die meisten Hersteller von Glasfaserkabeln kennzeichnen diese Spezifikationen deutlich auf dem Kabel, um sicherzustellen, dass sie bei einem Upgrade oder Austausch mit den Spezifikationen des Patchkabels übereinstimmen.

Wann benötige ich wirklich armierte Glasfaserkabel?
Bei der Verlegung von Glasfaserkabeln überlasse ich die Entscheidung stets meinem Ermessen. Für unterirdische Verlegungen, Leitungen durch stark frequentierte Arbeitsbereiche, in der Nähe von schweren Maschinen oder Nagetieren verwende ich jedoch armierte Glasfaserkabel. Für die meisten durchgehenden Verlegungen in Innenräumen und geschützte Verlegungen in Leerrohren nutze ich Standardkabel mit passenden Anschlüssen für die Glasfaser-Patchkabel.

Soll ich Singlemode- oder Multimode-Fasern verwenden?
Wenn die Netzwerkdistanzen für verschiedene Gebäude oder Bereiche groß genug sind, verwende ich in der Regel Singlemode-Patchkabel. Multimode-Kabel wären zwar auch möglich, aber für kürzere Distanzen, beispielsweise innerhalb eines Serverraums zwischen den einzelnen Patchpunkten, finde ich sie kostengünstiger.

Wenn Sie eine anspruchsvolle Anfrage oder Aufgabe haben, schildern Sie bitte Ihr mögliches Szenario oder Ihre Herausforderung. Reale Beispiele helfen allen Beteiligten, die Situation besser einzuschätzen und fundiertere Entscheidungen zu treffen. Wie wir alle wissen, führt die Nutzung eines Glasfasernetzes durch ein Unternehmen oder eine Abteilung entweder zu mehr Effizienz für alle Beteiligten oder beschleunigt den Übergang zu alternativen Datenübertragungsmethoden.

Fazit

Armierte Glasfaserkabel sind in Netzwerken, die in rauen, risikoreichen Umgebungen eingesetzt werden, unerlässlich. Glasfaserkabel für den Innen- und Außenbereich bieten ebenfalls eine hervorragende Lösung und gewährleisten Zuverlässigkeit und Flexibilität für alle Umstellungen – sicher ist sicher. Glasfaser-Patchkabel erweisen sich als bestes Produkt für reibungslose Übergänge; sie ermöglichen einen einfachen Wechsel jeder Anwendungsszenario auf eine neue Version, da sie mit allen älteren Technologien kompatibel sind. Bewährte Verfahren schaffen eine solide Grundlage für die langfristige Stabilität. In manchen Fällen ermöglichen sie sogar, dass alle Beteiligten die Verbindung an jeder Stelle wiederholen. Viele verwenden noch ältere Patchkabel (Produkte), weil wir ihnen vertrauen oder sie für qualitativ hochwertig halten. Wir müssen uns jedoch stets weiterentwickeln und dazulernen – schließlich ist jedes Projekt anders.

Sagen Sie mir, was Sie verwenden. Durch Ausprobieren und Anpassen der Qualität und Haptik wird die Glaubwürdigkeit und Zuverlässigkeit in Unternehmen gesteigert. Diese Erfahrungen verändern sich und machen jedes Glasfasernetz leistungsfähiger. Die hier geschaffene und gewonnene Grundlage wird sich als nützlich erweisen.
