光ファイバーケーブルの曲がりが速度を低下させる仕組み
ゆっくりと包んで 光ファイバーコード 屋根裏の梁の周りを回っていると、静寂の中で小さな割れる音が聞こえた。ルーターのランプが緑から赤に変わり、速度テストの結果がゼロになっていることに気づいた。その小さな音は、あなたの 光ファイバケーブル メーカーの仕様を超えて曲げられています。ケーブル内には光が通る細いガラス管があり、このガラス管の直径は髪の毛の直径よりも細いです。このガラス管は特定の角度まで曲がるように製造されています。ケーブルがその角度を超えて曲がると、光（光子）がガラス管から漏れ出し、インターネットの速度低下、レイテンシーの増加、そして濃い霧のような効果によってゲームやストリーミングに影響を及ぼします。
幸いなことに、修理業者を呼んだり、すべてを交換したりする必要はない。 光ファイバ 実際に、少しの忍耐と、赤色レーザーペン（視覚的な障害ロケータ）、アルコールワイプ、そしてきれいに切断した光ファイバーの断片を用意してください。これらの手順を正しく実行すれば、光漏れ箇所をトレースし、ケーブルの一部を切断し、乾いた絶縁テープで再接続することで、数分以内に完全な強度を取り戻すことができます。接続前にケーブルにわずかなループ（ソフトドリンク缶の直径程度）を作成してください。光ファイバーケーブルでは、形状が混沌と調和を生み出すからです。弧を尊重すれば、光もあなたを尊重します！
[技術チェック]: 著者の幾何学と掃除のアドバイスは10/10ですが、 電気テープではガラス繊維を整列させることができません。 実際に信号を回復するには、 メカニカルスプライス インデックスマッチングゲル付き。
赤い光が私の梁の擦れキラーに当たった

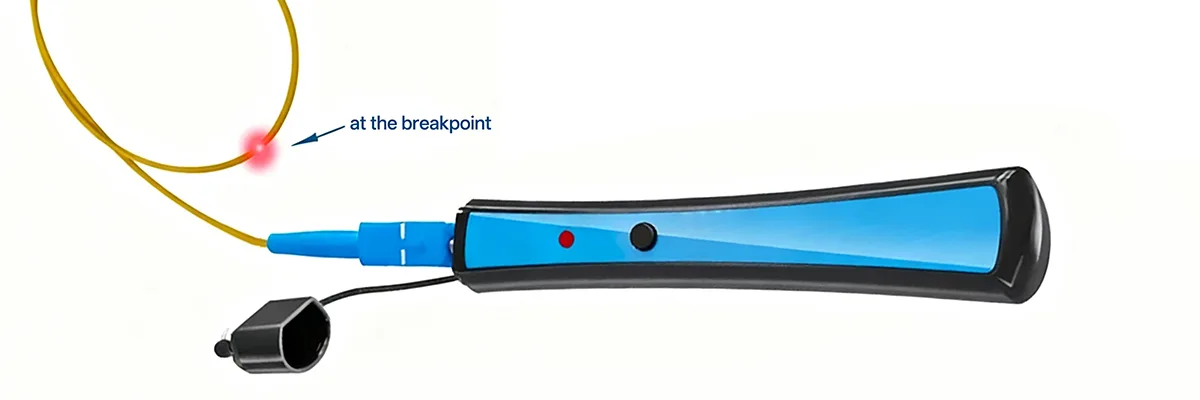

赤い光が私の梁の擦れキラーに当たった10 mW VFL からの赤い光がケーブルに入るとすぐに、ケーブルは穏やかな光を放ちました。次に、この純粋な赤色が梁の端で明るい白色光を輝かせ、光ファイバーに亀裂が生じ、強い圧力がかかっており、光が漏れていることを示しました。光漏れはファイバー上で確認できますが、インターネット ルーターのファイバーでは光漏れは検出できません。この方法を使用する前に、ファイバーの両端を取り外し、暗い部屋に置いて、光で状況を説明させてください。赤い光がピンポイントで点滅する場合はファイバーが完全に破損していることを示します。数インチに及ぶぼんやりとした光は、ファイバーにマイクロベンドまたは非常に小さな曲がりがあり、完全に破損する前にファイバーの速度が元の半分に低下していることを示します。
光ファイバーケーブルの全長をトレースすると、コアファイバーが健全であることを示す連続した直線が見えるはずです。ケーブルのジャケットに青みがかった曇りが見られる場合は、ファイバーの経路に沿って過度の圧力、挟み込み、または変形が発生している可能性があります。ジャケットの外側に結束バンドを1本でもきつく締めすぎると、コア内部に十分な曲がりが生じ、光路がずれてルーターがパケットを複数回再送信する必要が生じる可能性があります。自宅でテストを行う場合は、5～10ミリワットのペン型VFLを使用すれば視認性も高く安全です。ただし、暗い場所では10ミリワットのビームの明るさが眩しいほどになる場合があることに注意してください。そのため、絶対にVFLのビームを直接見ないでください。 VFL 通電中の通信ケーブルを目視検査することは絶対に避けてください。多くのサービスプロバイダーが使用している赤外線を発するレーザーは、適切に取り扱わないと深刻な傷害につながる可能性があります。
破損箇所を特定したら、切断する前に損傷箇所から両側に約15cm離れたところに印を付けます。マイクロクラックは元の破損箇所から目に見えない範囲まで広がる場合があり、15cmあれば目に見える範囲全体をカバーできます。赤色レーザーを使って時間をかけて破損箇所を特定することで、圧力と形状が光の作用に関してどのように独自の「ストーリー」を生み出すかを学ぶことができます。このように少しの時間と労力を費やすことで、「完璧な信号」とは程遠い原因を突き止めるために何日も費やす必要がなくなります。
包丁で拭いて接合すると棚が折れるのを防げる

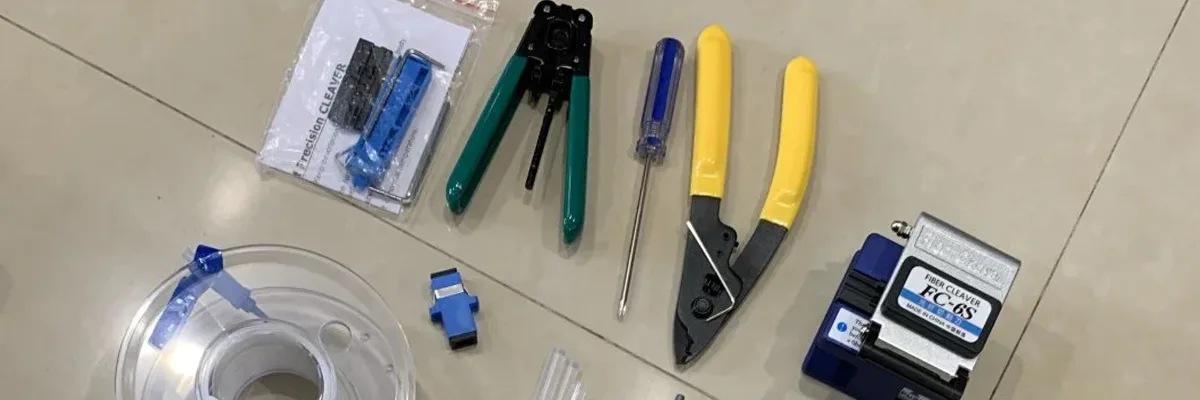

包丁で拭いて接合すると棚が折れるのを防げる破損は、冬の午後に棚の埃を払うために軽く引っ張ったときに発生しました。金属ジャケットは損傷していないように見えましたが、この曲がりは光チューブを通して見えたはずです。光ファイバーの修理は繊細に見えますが、体系的なリズム、つまり清潔で落ち着いた神聖なスタイルに従います。私はこの手順を実行するために精密切断機と機械接続キットを使用していました。準備が成功への第一歩です。ゆっくりとしっかりと引っ張り、露出したガラスが大きく曲がる前に止めるように注意しながら、ファイバーの端から保護コーティングを剥がします。この部分のプロセスは比較的簡単に見えますが、初心者は予備品や壊れた部品で十分に練習するまで、自分の主要な光ケーブルでこの作業を試みるべきではありません。ガラスを壊さずに光ファイバーから保護コーティングを剥がす能力には、かなりの練習と、この技術を繰り返すことによってのみ得られる筋肉の制御が必要です。
被覆を剥がした表面をきれいにするには、糸くずの出ない布を 99% イソプロピル アルコールで湿らせます。これで、接合部から光を反射していた表面の油分や埃がすべて除去されます。アルコールを蒸発させてから切断します。正しく切断すると、カチカチという音ではなく、カチカチという乾いた音がします。カチカチという乾いた音は、ファイバーの端が光がまっすぐに通過できるほど平らであることを示します。切断後はファイバーの端に触れないように注意してください。指紋が付くだけでも、接合部で失われる光のデシベル数を減らすことができます。切断が終わったら、ファイバーの両端を、屈折率整合ゲルを満たしたメカニカル スプライスの溝に挿入します。屈折率整合ゲルは、接合による光損失を招くことなく、ファイバーの一端から他端へ光を運びます。
張力緩和によりファイバーをしっかりと固定した後、必ず赤インクペンを使用してテストをやり直してください。接続部が明るく透明に光っている場合は、正しく行われています。接続部が曇っていたり、かすんで見える場合は、2 つの端が正しく揃っていないことを示しています。その場合は、ファイバーを再度切断して別のテストを行います。ファイバーの破片がすべて適切に封じ込められていることを確認してください。破片は非常に見にくく、非常に鋭く、皮膚や目にとって危険です。適切に行われたファイバー接続は長期間にわたって良好な状態を保ちますが、1 つ注意点があります。メカニカル スプライスは、2 つの端を接合するのにゲルの透明度に依存しています。ゲルは古くなると湿気を吸収することがあり、時間の経過とともに接合が劣化する可能性があります。一般的に、ゲル接合は家庭での修理には適しています。ただし、接合されたファイバーを専門的に長期的に設置する最良の方法は、ファイバーの端を電気アークで密閉する電気アーク融着を使用することです。毎日の使用では、適切できれいなカットと安定した手は、どんな高価なツールを購入しても長持ちします。
コークボトムループが私の庭の厚いプルを獲得しました

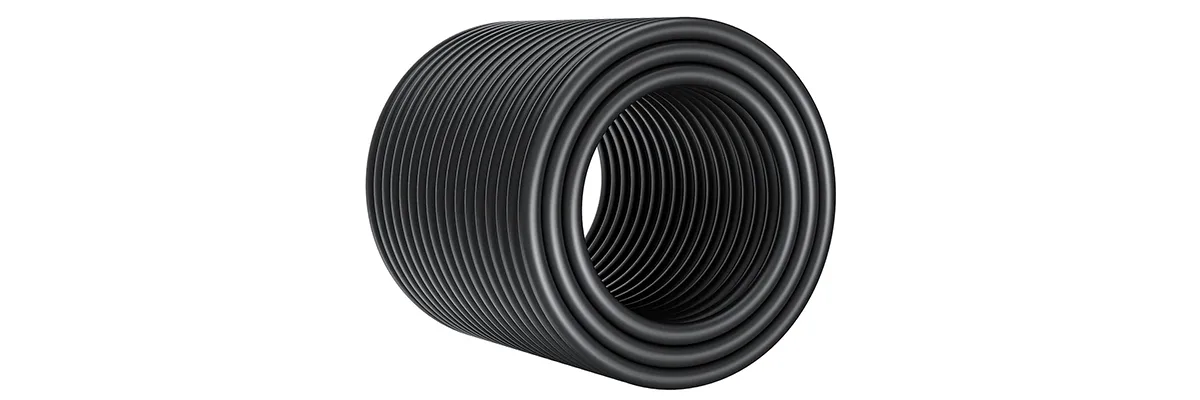

コークボトムループが私の庭の厚いプルを獲得しました屋外ケーブル 過酷な条件に直面することもありました。極寒と強風の中、光ファイバーを埋設しなければならなかったため、導管の角を非常にきつく曲げる必要があり、信号が完全に遮断されてしまいました。その時、光ファイバー敷設の第一のルールを学びました。曲げ半径はコカ・コーラの缶と同じにすべきだということです。コカ・コーラの缶の弧は、ほとんどの家庭における光ファイバー敷設の最小曲げ半径を満たしているはずです。 シングルモードOS2ファイバーコークが描くことができる半径よりも狭い半径のループは存在し得ないが、 マルチモード OM3/OM4ループは少し力がかかる場合があります。ただし、引っ張る際にループを無理やり曲げないでください。引っ張る際のストレスは、曲げるたびに張力が増すため、取り付け後よりも悪化します。
寒さは問題発生の可能性を高めます。ジャケット内ではプラスチックが硬くなり、ケーブルを押し込むと小さな亀裂が広がります。柔軟性を回復するには、屋外で使用する前にケーブルの端だけを加熱するか、最初に数時間屋内で平らに置いてください。ソーダ缶でこれを練習すると、「安全な張力」がどのような感じかを理解するのに役立ちます。光は、所定の角度でファイバー内を伝わります。経路が締め付けられすぎると、光の一部はファイバーをまっすぐ進むのではなく、側面に逃げてしまいます。その結果、反対側の端に伝わる光の量が減少します。ばかげた推奨事項のように思えるかもしれませんが、これは実際には技術者が関連する物理学を理解し、それを作業に適用するために使用する、現場でテストされた方法です。ケーブルを配線した後は、地盤の移動や温度変化による動きに備えて、常に余裕を持たせてください。ケーブルが柔軟であれば、天候に耐えることができます。
PVCコールドデント vs ナイロンスナップバックトリック
PVCコールドデント vs ナイロンスナップバックトリック私の地下データラインは PVCジャケット コネクタによってクリーンであることがテストされましたが、本当の敵はもっと漠然としたものでした。疲労です。残った PVC のスクラップに釘を押し込むと、二度と元に戻らない完璧なへこみが作成されることを発見しました。対照的に、ナイロンまたは LSZH のスクラップで同じテストを行ったところ、元の状態に戻りました。この違いの理由は、2 つの材料の弾力性です。PVC は冷えると硬化し、ガラスに対して圧縮されて微小亀裂が生じますが、ナイロンと LSZH はどちらも弾力性を維持し、曲げによって発生する可能性のあるストレスを軽減します。温度によって PVC が弾力性を失うと、曲げ半径は事実上ゼロになります。そのため、PVC が曲げられているすべての小さな場所が同じ方向に光を送信できず、信号が拡散します。
ナイロンジャケットへの切り替えは、この問題の恒久的な解決策です。ナイロンは反発力に優れているため、日々の伸縮に耐えることができ、また密度が高いため紫外線やネズミによるかじりにも強いです。そのため、ナイロンジャケットを使用する請負業者や住宅所有者にとって最も重要な考慮事項は、 ケーブル 変動する気候の中でのケーブルの安定性は、ケーブルのブランド名や価格ではなく、使用するジャケット素材の種類によって決まります。ナイロンジャケットと安価なPVCジャケットの価格差は、ナイロンジャケットの方がわずかに大きいかもしれませんが、ナイロンジャケットの耐久性と信頼性は、請負業者が安価なPVCを使用することで節約できる金額をはるかに上回ります。つまり、ルールはシンプルです。柔軟なジャケットは安定した光をもたらします。
中性石鹸スイープが私のドア枠の獣を飼いならした

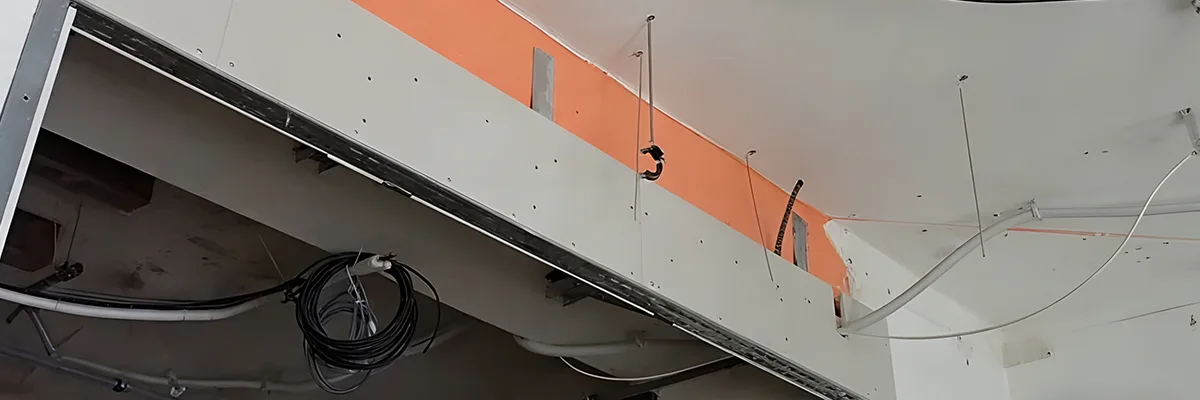

中性石鹸スイープが私のドア枠の獣を飼いならした光ファイバーを戸口から引き込むときに、ちょっとしたトラブルが発生しました。ケーブルが戸口のフレームを通り抜けようとしなかったのですが、温水と大さじ 1 杯の中性洗剤の混合液を作りました。この混合液をケーブルにさっと吹き付けると、すぐに乾き、ケーブルはシルクを塗ったかのようにフレーム内をスムーズに通過できるようになりました。中性洗剤は、光ファイバーのジャケットの完全性を損なうことなくケーブルの摩擦を軽減します。一方、他の洗剤タイプの製品は、最終的にジャケット ケーシング内のポリマー チェーンを分解し、数か月後にケーブルが脆くなって破損する原因となります。中性洗剤は、今回のような「1 回限り」のプロジェクトにも安全に使用でき、すぐに洗い流せます。
摩擦は光ファイバーにとって静かな敵であり、徐々に損傷を引き起こします。空引きによる損傷は表面の焼け跡につながり、同心円状の応力痕が形成されます。この痕跡は、後で蛍光試験で確認すると赤色に蛍光を発します。狭いフレームや狭いコーナーで作業する場合は、摩擦の蓄積を防ぐため、フレームの両側に少なくとも30cmの余裕を持たせる必要があります。ルートが長い場合や、複数のワイヤーを同じルートに通す場合は、潤滑剤を塗布した光ファイバーを取り付けたフィッシュテープを先に通し、反対側からゆっくりと引っ張る際に誰かにフィッシュテープを通してもらうようにしてください。多くのプロの設置業者は、特に複数のワイヤーを異なる階に通す場合に、軽量で清潔、汚れや錆びが発生しにくいシリコンベースの潤滑剤を使用することを選択します。シリコンを使用する場合は、光ファイバーをコネクタの近くに置く前に、濡れた布で残留物を取り除くことが重要です。力任せに引っ張るよりも、適切な姿勢で忍耐強く作業すれば、光ファイバーは引っ張られても壊れにくい可能性が高くなります。
同点ピンチがゲームリトライの熱狂を掻き立てた

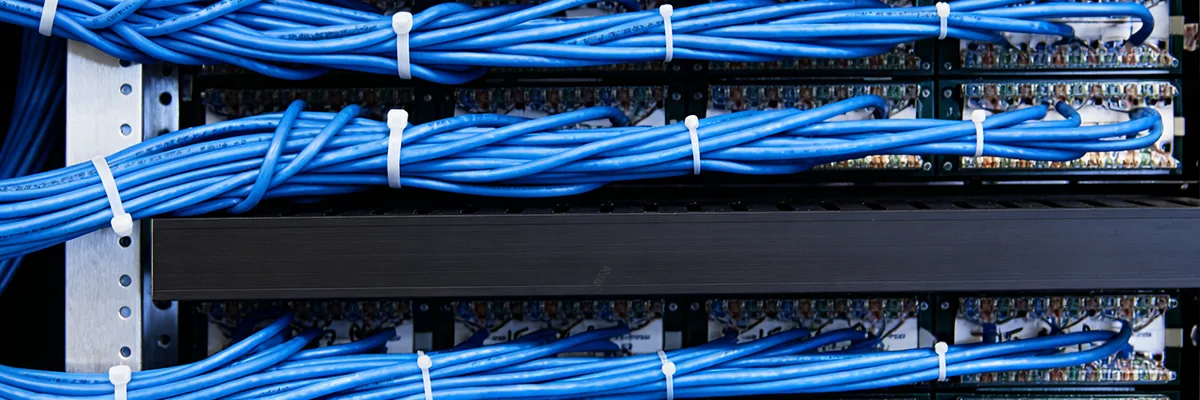

同点ピンチがゲームリトライの熱狂を掻き立てたゲームを始めた頃、インターネットを使うとpingが高くなる一方で、他の部分は問題なく見えるという問題に気づきました。結局、原因は机のすぐ後ろにありました。光ファイバーケーブルを結束バンドで強く締め付けていたため、光ファイバーが平らに圧縮されてしまったのです。この圧縮の結果、光ファイバーは円形の断面を失い、データパケットが送信されるたびに不規則な光バーストが発生します。散乱した光パケットは再送信を必要とし、遅延が発生します。結束バンドをシンプルなマジックテープに交換することで、この問題はすぐに解決しました。
光ファイバー ケーブルは温度によってわずかに呼吸するため、きついプラスチック製の結束バンドでは、光ファイバーの動きによって拘束応力が生じます。したがって、温度変動時に光ファイバーの動きを制限するために、すべての結束バンドにわずかにパッドを付けるか伸縮性のあるものにする必要があります。ベルクロとソフト ストラップの結束バンドを使用すると、わずかな微動で光ファイバーを円錐の中心に保つことができます。結束バンドで光ファイバーが制限される方法を修正した後、ルーターを調整しなくても遅延を 50% まで削減できました。また、家具の下、ルーターの後ろ、カーペットの下などの隠れた場所で結束された光ファイバーを探すことの重要性にも気付きました。光ファイバーは劇的に故障することはありませんが、信頼性が低下し、予告なく故障します。したがって、光ファイバーを結束する際にミスを避けるには、技術よりも手作業が重要です。
ジョイストマップはすべてのドアのピンチをスキップしました
幾度となくランダムな故障に見舞われた後、推測ゲームはもうやめようと思い、一枚の紙を用意して、ケーブル経路全体のできるだけ詳細な地図を作成しました。ケーブルが通過する釘、ヒンジ、そして梁のノッチの位置をすべて記録しました。この図面は、信号テストでは得られなかった情報、つまり曲がり具合、ループの長さ、そしてケーブルが重なり合うことで発生する応力点の位置などを提供してくれました。
ケーブルのルートを変更して、急な曲がりやきついループではなく、より緩やかで滑らかなカーブを描くようにしたところ、ケーブルの全長にわたって赤い線が 1 本だけになり、数か月間よりもはるかに速い速度で流れるようになりました。
計画は非常に面倒に思えるかもしれませんが、ケーブル経路の物理的な表現（壁の X 線写真を作成するなど）を作成すると、ケーブルに作用する目に見えない力が明らかになり、将来予測どおりに従うことができる繰り返し可能なパターンが生成されます。
ご自宅でケーブル配線ルートを図面に描き、作成すれば、もうケーブルをどこに配線するか迷う必要はなくなります。図面が完成すれば、ケーブルをどこに配線するか迷う必要はもうありません。
ピンチひとつでスピードが半減 250ドルの苦痛
ピンチひとつでスピードが半減 250ドルの苦痛ある見落としが、無知がどれほど大きな損失をもたらすかを如実に示しました。カーペットの張り替え作業中、端をピンで留める際に、隠れていたクランプを誤って下に挟んでしまいました。翌日、インターネット接続の速度は半分に落ちましたが、特に異常はなかったようです。ガラスに挟んだクランプの重みで光ファイバー信号がガラスを通過する経路が変わり、各パルスが複数回反射し、反射信号の一部がモデムに向かって跳ね返り、次のパルスが到着するまでに間に合わなかったのです。そのため、モデムは「正常な」パケットをすべて2回再送信することになります。技術者が到着した時には、私の設置の失敗に愕然とし、数分のうちに1インチほどの材料を切断してしまい、250ドルの請求が来ました。この請求書に驚きましたが、それ以上に、追加で確認していればこの費用を回避できたという事実に心を痛めました。光ファイバーの分野では、些細なミスがあっという間に積み重なり、無駄な時間と発生する圧力や抵抗の大きさに大きく影響してしまうのです。したがって、あらゆる曲げ、結び目、結び目、またはクランプにはコストの要素が伴います。
5段階のピンチフリープルアーマー
学んだ教訓は、光ファイバー回線を正常に機能させ続けるための 5 つの簡単な習慣にまとめられています。最初のステップは、内部ジャケットが環境に適合していることを確認することです。つまり、ナイロン、LSZH、またはブレンドから作られたジャケットを選択し、屋外または極端な条件 (低温と強い日光) にさらされる条件のいずれかで定格されているジャケットを選択します。2 番目のステップは、コーラ缶法 (最大曲げ半径はファイバーの直径の 3 倍) を使用して曲げ半径を取り付けることです。決してきつく引っ張らず、まっすぐに引っ張ってください。3 番目のステップは、システムを密閉したり壁の背後にケーブルを隠す前に、完了または終端処理したシステムで 5 ～ 10 mW のグロー テストを実行することです。これにより、隠れた漏れがないことが検証されます。4 番目のステップは、設置中に中性石鹸またはシリコン潤滑剤を使用してスムーズに引っ張られるようにし、曲げを作成するときに内部ジャケットの熱の発生を最小限に抑えます。最後に、ケーブルをケーブルトレイやその他の滑らかな表面に固定する際は、温度変化による動きに対応しつつも光ファイバーをしっかりと固定できるソフトタイまたはベルクロのみを使用してください。これらの5つの簡単な習慣を守ることで、光ファイバーケーブルの引張強度低下を引き起こすフィードバックループを徐々に抑制し、光ファイバーの寿命を延ばすことができます。光は高速で伝わりますが、経路が滑らかな場合にのみ、その経路を忠実に維持されます。
結論
光ファイバーのメンテナンスに時間をかける人は、その恩恵を受けます。光ファイバーは、規則性、清潔さ、そして忍耐強さを求められる一連のジャケットとガラスで構成されるシステムです。赤信号漏れの発見と修理、ケーブル配線の缶型の曲がり具合のチェックなど、行うすべての作業は、同じこと、つまり滑らかさが速度につながることを意味しています。インターネットがダウンし、高額な修理サービスを呼ぶのが億劫な時は、屋根裏から聞こえた「かすかなポン」という音を思い出してください。速度は失われていません。むしろ、速度が落ちているのです。時間をかけて光ファイバー経路を正しく元に戻し、接続部に負担をかけなければ、速度も自然と回復します。
この5分間のチェックリストを常に手元に置いてください。5～10mWの赤色ビームを使用することで、光ファイバー接続部の漏電を検査・発見できます。光ファイバーが外気温の変化に応じて伸縮できるよう、フレキシブルジャケットを使用してください。曲げる際は、必ず全ての曲げ幅が底部のコーラ缶の幅よりも広くなるように注意してください。ケーブルを引っ張る際は中性石鹸水を使用し、ケーブルには「空気」や「呼吸」が必要なので、適切なサポートを確保してください。
最後に、すべてのコネクタを清掃し、フラット接続を忘れずに、光ファイバーを丁寧に、そして落ち着いて取り扱ってください。これらの簡単な儀式的な行為は、接続を確実に強固なものにするのに役立ちます。忍耐と物理的な力が合わさると、ガラスは従います。光ファイバーを適切に扱えば、光がある限り、あなたが体験する速度が持続します。
