パッチコードとイーサネットケーブル: 同じですか、違いますか?

過去のデータによると、ネットワーク内の断続的な接続の問題の約85%は、「物理」層でのケーブル関連の障害に直接起因しており、断続的な接続の問題に対する物理層（レイヤー1）のトラブルシューティングで最初に確認すべき項目の一つです。10Gネットワ​​ークで何らかのパケットロスが発生した場合や、ビデオ会議アプリケーションで使用頻度の高い時間帯にバッファリングが発生した場合、IT担当者はネットワーク内の基本的な配線を確認する前に、スイッチ設定やファイアウォールルールを調整することがよくあります。TIA-568規格によると、これらのパケットロスやビデオラグの問題の主な原因は、パッチコードとソリッドコア水平ケーブルの誤った交換にあります。どちらのケーブルも同じタイプの RJ-45コネクタ、予備のケーブル引き出しから間違った種類のケーブルを誤って引き抜いてしまう可能性が高くなります。

パッチコード ラックからパッチパネルへの機器の接続や、ワークステーションへのケーブル配線など、ケーブルの長さが通常数フィート程度の、短く柔軟な接続にのみ使用してください。ソリッドコア水平ケーブルは、壁や床を貫通する、より長く恒久的なケーブル配線に使用されます。2種類のケーブルは見た目は同じですが、一方のケーブルを定格長よりも長い距離で使用すると、両方のケーブルの品質と性能に大きな違いが生じることを覚えておくことが重要です。両方のケーブルの敷設は、 TIA-568規格.

パッチコードはイーサネット ケーブルと同じですか?

机の上で：疑念の瞬間

毎日机に座りながら絡まった電線の山を整理していると、時折 パッチコード スイッチポートにカチッと収まる。パッチコードと イーサネットケーブル 遠くから見るとこれらのケーブルは非常によく似ているため、近くにあるものを探しているときに、これらのケーブルのいずれかを簡単に手に取ることができます。これらのケーブルで使用されている導体の種類によって、どちらの種類のケーブルを使用した場合でも、長距離でのデータ信号のパフォーマンスが決まります。ジャケットのマーキングは、選択したパッチコードの種類を確認するのに役立ちます。ジャケットに「Cat6 Stranded」や ANSI/TIA-568 などの表記があるかどうかを確認してください。これは、パッチコードがラック内やパッチパネルでの使用中に繰り返し曲げられることに耐えるように設計されていることを示します。

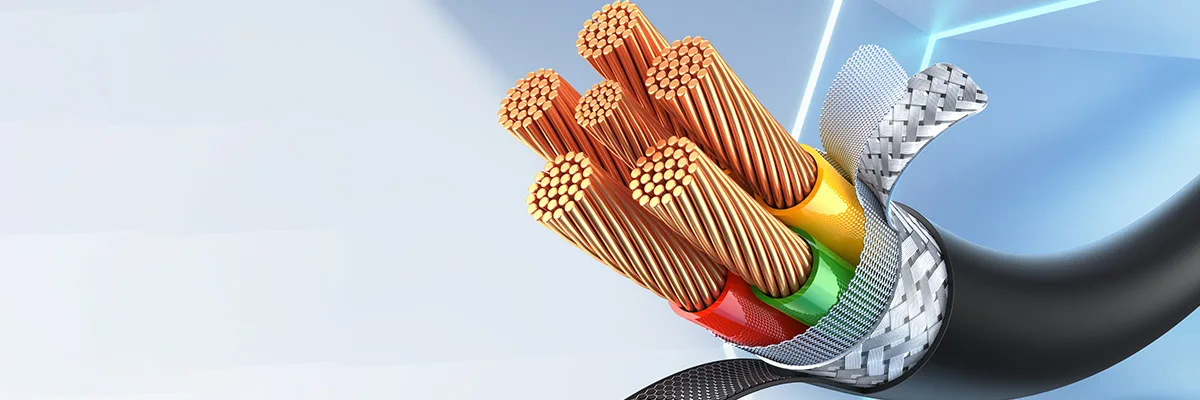

撚り線パッチコードは、柔軟性を高めるために複数の細い銅線を撚り合わせたものです。一方、単線イーサネットケーブルは単線導体を1本備えており、長距離伝送において優れた電気性能を発揮しますが、柔軟性に欠けます。ケーブル内の導体の品質を確認するには、ケーブルの片端で導体の一部を剥がしてください。TIA-568規格では、100メートルチャネルにおけるパッチコードの総長は10メートルに制限されています。

素材、長さ、ラベルの活用

被覆を剥がした銅線が全長にわたってすべて同じ色であれば、その導体は純銅製であり、スイッチラックへの取り付け時に低抵抗の接続を提供します。一方、銅被覆の下に銀色のアルミニウム線が見えている場合は、CCA（銅被覆アルミニウム）ケーブルです。CCAケーブルは純銅よりも55～60%抵抗が高く、高負荷がかかるとすぐに過熱し、過電流に耐えられません。 パワー・オーバー・イーサネット（PoE）を 一貫性を保ちます。「Solid」と表示されたイーサネットケーブルは、部屋の端から端までなど、長距離を伝送できるように特別に設計されており、一本の太いワイヤーを使用しています。このワイヤーは長距離伝送が可能ですが、急激な曲げやカールには耐えられません。撚り線パッチコードは、デスクの後ろなど、柔軟な環境で使用できるように設計されていますが、撚り線パッチコードの範囲を設計範囲を超えて延長すると、歪みが急速に増加します。

撚り線ケーブルは、スイッチとルーター間の接続など、1メートル未満の短いリンクを問題なく柔軟に接続できます。産業グレードのソリッドコアケーブルは、長さ、撚り、銅の品質のバランスが取れており、長距離配線をサポートします。ただし、合金ベースのケーブルは、 10ギガビットイーサネット 信号が劣化します。

高速ビジュアルチェックリスト

複数のスイッチに接続した後、何時間もトラブルシューティングを行わなくて済むように、次のガイドラインに従って簡単なチェックを 1 分ほどかけて実行することをお勧めします。

• ジャケットの側面に印刷されている Cat 定格と撚線/単線の情報を読んでください。使用されている導体のタイプによって、そのタイプのケーブルに最適なアプリケーションが決まります。
• 端の小さな部分でスクレープ テストを実行します。純銅は本来の色を示しますが、CCA は銀被覆の兆候を示し、ケーブルが故障する可能性があることを示します。

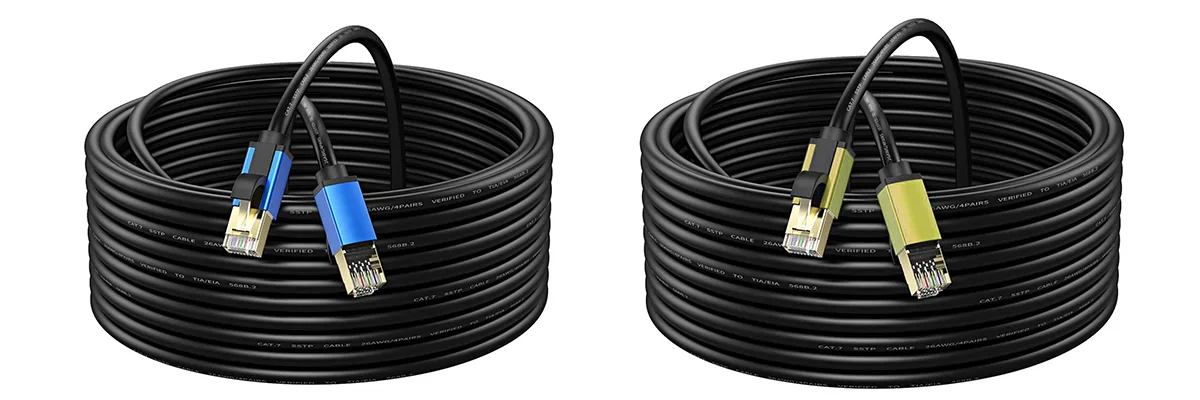

• 必要な距離に合わせてケーブルを合わせます。撚り線ケーブルは最長 10 メートルまで使用できますが、単線ケーブルは固定配線用で、通常は 10 メートルを超えます。

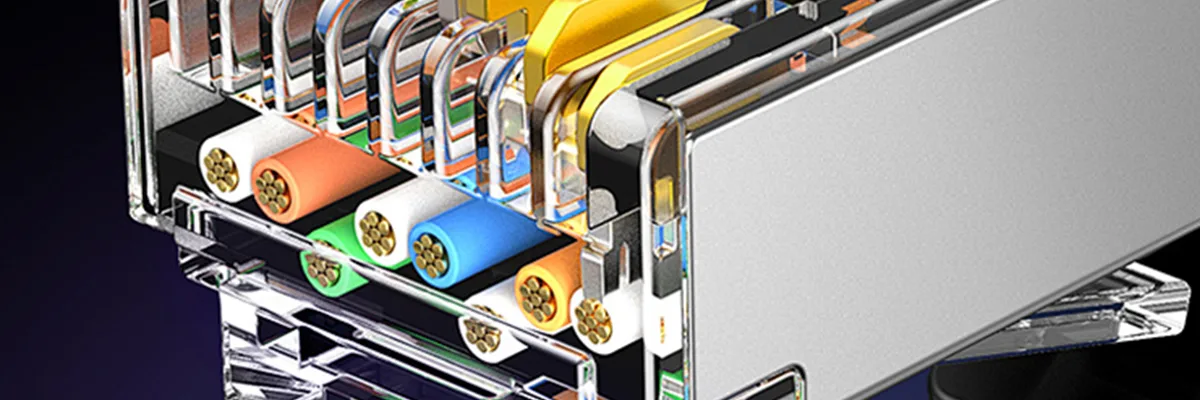

• 使用しているコネクタを確認してください。光ファイバーには LC/SC が使用され、銅線には RJ45 が使用されます。

純銅撚線導体（24/26 AWG）パッチコードは、適切な条件下では正常に動作しますが、実際の機器を使用してテストすると、10Gの限界が明らかになります。この技術ガイドでは、高価なケーブルや機器に投資することなく、ケーブルラベルの正しい読み方、導体の品質の確認方法、そしてケーブル同士の適合性を確認するための簡単なケーブルテストの実行方法を説明します。Cat6Aケーブルを使用する場合、Cat6Aチャネルの最大許容長は100メートルで、そのCat6Aチャネルの両端には、撚線パッチコードが26 AWGまたは24 AWGの純銅導体材料で製造されている限り、最大10メートルの撚線パッチコードを含めることができます。標準化されたテストにより、ネットワークの稼働時間を最大限に高めることができます。

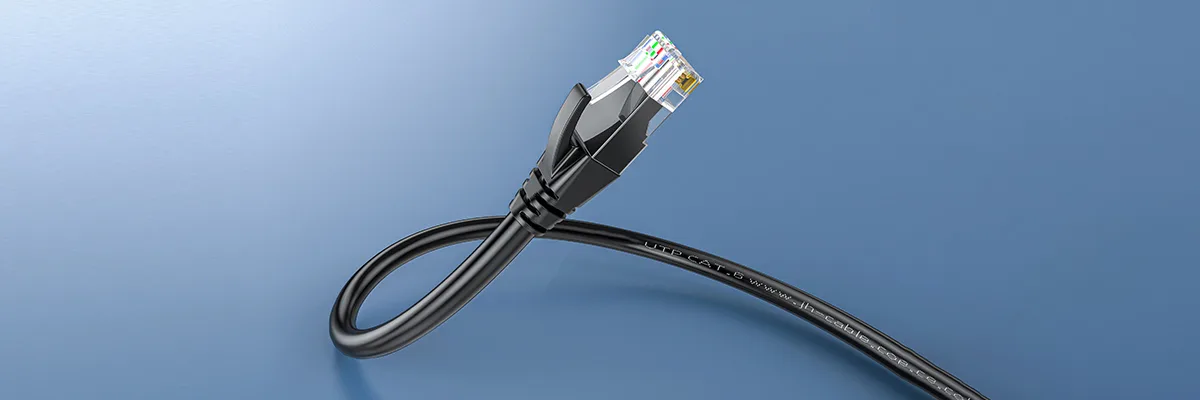

10Gで7メートルを超える銅線イーサネットパッチが機能しない理由

10G セットアップが限界に達する

設計会社が銅パッチ ケーブルを使用してネットワーク接続ストレージ (NAS) または SAN 環境を 2 メートル以上に拡張する場合、特にケーブルを通常よりも少し長く移動する場合、翌朝にシステムに何が起こるかを考慮しないことがよくあります。これらの中断の最も一般的な原因は、撚線と呼ばれる複数の小さな銅線のより線を使用することで抵抗が増加することです。これにより、挿入損失とリターン ロスの歪みが増加し、信号対雑音比 (SNR) が低下して TCP 層の再送信がトリガーされます。3 メートル未満の短い銅ケーブルでは、長い距離の配線によって発生する余分な熱を問題なく放散できます。ただし、3 メートルを超える長い銅ケーブルでは、特に粗悪なコネクタや圧着コネクタ、または CCA (銅被覆アルミニウム) 導体を使用すると、パケットの送信能力を妨げるノイズが発生します。その結果、再送信が複数回試行されますが、これは 1G ネットワークではマスクされますが、10G ネットワークではシステムのトラフィックが集中しているときに公開されます。

調査結果によると、低価格帯の撚り線パッチコードの70～85%がTIA（米国電気通信工業会）の性能仕様を満たしておらず、VoIP（Voice over Internet Protocol）のジッターやデータベースクエリ要求の遅延が発生しています。以下は、Cat5eケーブルの様々な接続におけるFluke式テストから得られた、注意すべき点を示す主要な指標です。

このパフォーマンス低下は主に、シールドなし（UTP）ケーブルまたは低品質のCCAケーブルに影響します。認定Cat6A S/FTPパッチコードは、最大10メートルまで整合性を維持できます。

減速の背景にある数字を読み解く

Flukeのケーブルテスターのパターンによると、ケーブルのパフォーマンスは、3メートル未満では緑色（良好）、3～5メートルでは黄色（警告）、7～10メートルでは赤色（不良）で良好と表示されます。ケーブルの圧着不良やCCA（ケーブルの断線）があると、距離だけでなくVoIPのジッターと損失が30%を超えます。撚り線ケーブルは、電線を通して電気の分布パターンが不均一になります。その結果、抵抗値にばらつきが生じ、デジタルデータの整合性が損なわれます。撚り線パッチコードで送信されたメールは問題なく見えますが、ライブコラボレーションセッションの送信に撚り線パッチコードを使用すると、セッションに大きな影響が出ます。最大 500 メガヘルツの周波数に対応する 10Gig 機能では、ワイヤが緩くねじられていると、ワイヤの 1 組のコネクタ付近の別のワイヤ ペアの干渉信号によって発生する近端クロストーク (NEXT) の量が増加し、ビデオの途切れが悪化します。

シールドやトリックでは救えない理由

フォイルシールドは、内部信号への外部干渉を、すべてではないにしても大部分を防ぐことができますが、終端点における内部信号損失や、各メートルの導体およびケーブル配線の累積抵抗による損失を軽減することはできません。Cat6A 撚線パッチコードのほぼすべてのメーカーは、パッチコードが TIA-568 仕様に完全に準拠している場合、100 メートル チャネル内で 10 メートルまで TIA-568 仕様に到達できる機能を備えています。この問題によって発生する余分な数ミリ秒のために、企業が損失を被るケースは無数にあります。たとえば、倉庫の在庫では、同期に要する時間が 2 倍以上長くなることがよくあります。医療施設の診断、スキャンなどは、撚線パッチコードを使用してシステムを接続した場合、読み込みに 2 倍以上の時間がかかることがよくあります。サーバー ラックで見つかったパッチコードのループは、根本的な問題があるかどうかを判断するために最初に特定され、調査される項目です。

銅線イーサネットでは実現できない分野で光ファイバーパッチコードが勝利

荃湾の転換

普段は機能しているにも関わらず混雑していたオフィスビルにおいて、銅線ケーブルの不具合により数ヶ月間断続的な接続が続いていましたが、チームは光ファイバーパッチコードに切り替え、わずか数時間で100Gbpsのスループットが完全に回復しました。光ファイバーシステムは伝送中に電気を伝送しません。そのため、電気干渉の影響を受けず、安定した接続を確立できます。

銅線が詰まるところで光ファイバーが動く理由

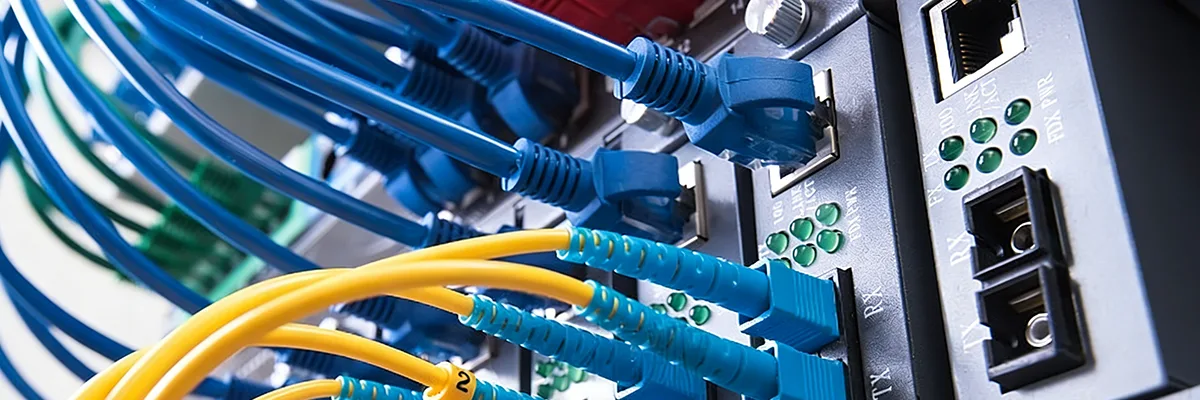

光ファイバー パッチコードのガラス コアは、電気ではなく光を伝送します。そのため、ラック内で近接して配置された 2 本の光ファイバー ケーブル間には、電磁クロストークは発生しません。したがって、銅線ケーブルを含むラックでは、干渉を防ぐために間隔を広く取る必要があり、その結果、ラックの通気が改善され、メンテナンスが容易になります。光ファイバー ケーブルは光を伝送し、電磁干渉 (EMI) と無線周波数干渉 (RFI) の影響をまったく受けません。ただし、ラボのテストでは、銅線の損失は通常 10 メートルであるのに対し、光ファイバーは最大 300 メートルの距離でクリアな信号を維持できることが示されています。従来の通信トランクラインを光ファイバー パッチコードに置き換えると、サービスの初期導入にかかる時間と労力を最大 50%、トラブル チケットの数を最大 80% 削減できます。

ラックの不動産

スペースが限られている場合、ラックや機器の設定、ドキュメント作成に要するスペースを最小限に抑えることが重要です。空気循環と重量の観点から、光ファイバーを使用することで機器間の空気循環が改善され、ラック全体の重量制限が軽減されます。技術者1人で機器内のパネルの配線を迅速かつ容易に変更し、ネットワークルームのレイアウトを完全に再構成できます。

光ファイバーパッチコードにおいて、コストよりもデュプレックスが重要な理由

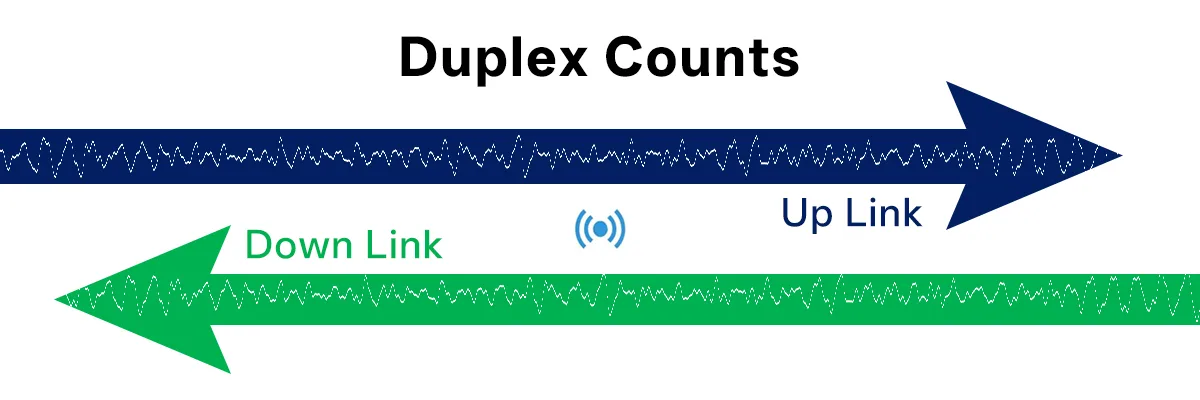

単方向光ファイバーは双方向通信に2本の別々の線を必要とするが、デュプレックスLCは接続を簡素化する。 10G～100G SFP+ 環境にも耐えられます。さらに、50/125μmマルチモードケーブルのOM4規格は、トラフィックのピーク時でも安定した信号経路を確保します。

スロット互換性: 隠された門番

RJ45 ポートは銅線データのみに制限されます。 SFP ポートには、あらゆるソースからのデータを受信するための光モジュールが搭載されている必要があります。そのため、銅線をSFPポートに接続しても、ポートは暗く（データを送信しない）状態になります。SFPポートでの銅線接続には、10GBASE-T SFP+トランシーバーが必要です。同じモデルのトランシーバーをデュプレックスOM4ファイバーと併用すれば、導入統計によると、スループットを一晩で大幅に向上させることができます。業界の専門家によると、互換性の確保は、レガシーブランドを構築するための初期コストをはるかに上回ります。次の表は、銅線イーサネットパッチコードと光ファイバーパッチコードの違いを示しています。

実質的なコストとリターンを計算する

銅線は最初は安価に見えるかもしれませんが、より広いスペースが必要になり、冷却が必要になるにつれて、最終的には光ファイバーの価値によってその高いコストは相殺されます。光ファイバーは、より小さなトレイを使用できるだけでなく、銅線よりも修理が容易で電力消費も少ないため、長期的には利益が大幅に増加します。デュプレックスOM4を活用している企業では、回答件数が2倍になり、バックアップが予定より数時間早く完了し、計画外のダウンタイムがゼロとなり、第1四半期で投資回収を達成したという報告があります。ニーズに合った機器の選定は非常に重要です。以下のテスト手順は、最高のパフォーマンスを提供する機器を見つけるのに役立ちます。

テストとアップグレードの方法: パッチコードはイーサネットケーブルと同じですか?

ステップ1：交換前に測定する

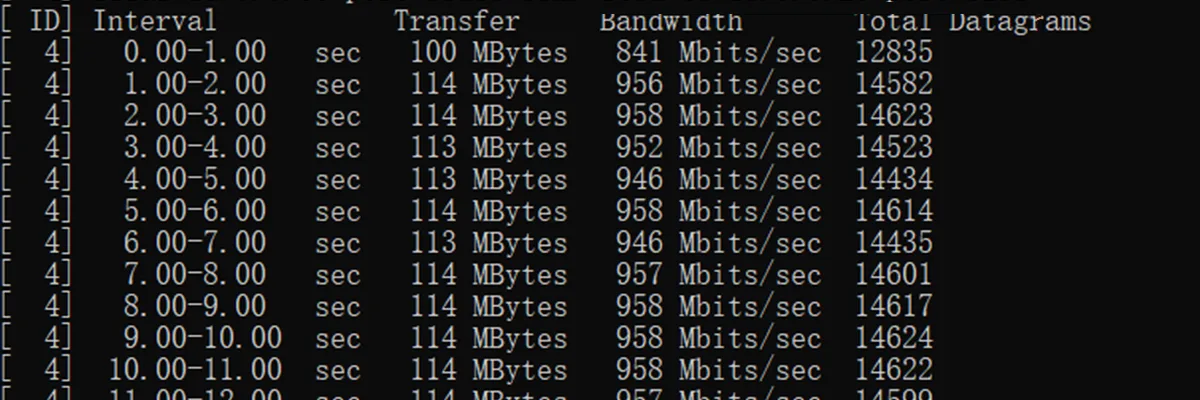

ハードウェアの変更や修正を行う前に、必ずすべてを測定する必要があります。最初に行う必要がある測定は、2 つのデバイス間の各接続におけるジッターとパケット損失を評価するための iPerf3 サーバーからクライアントへの測定です。iPerf3 テストから取得したすべてのテスト結果を文書化する必要があります。パケット損失の量が 1% を超える場合は常に、使用されているケーブルに配線の問題がある可能性があることを示しています。通話が途切れたり、通話が途切れたりする場合は、接続の両端のコネクタを詳しく検査して、ケーブルのもつれや接続不良がないか確認する必要があります。Cat6A ケーブルは、シールド付き RJ45 コネクタで終端する必要があります。パッチ パネルを含むチャネル全体を接地して、ノイズを分散させる必要があります。デュプレックス OM4 ファイバー ケーブルを使用するには、QSFP/SFP トランシーバが必要です。

ステップ2：ケーブルと機器を合わせる

SFPラベル付きポートは光ファイバーのみを受け入れるため、光ファイバーパッチケーブルのみを使用してください。適切なトランシーバーと光ファイバーパッチケーブルが揃ったら、すぐに接続を確認してください。原則として、10Gチャネルバジェットでは10メートルを超える長さのCat6A銅線ケーブルは使用しないでください。また、ノイズの多い環境では光ファイバーを使用する必要があります。工場に持ち込まれたトラブルチケットが多数発生した主な理由の一つは、バックボーンの光ファイバーとパッチのゾーン分離の変更でした。適切な機器が使用されていることを確認するために、どの光ファイバーパッチケーブルとトランシーバーを注文し、受け取ったかの詳細なログを記録しておいてください。

ステップ3: 実行して再確認する

パッチコードやトランシーバーに変更を加えた後は、iPerf3のサーバー・クライアント間テストを再度実行し、送信レートと受信レートが一致し、ジッターが低いことを確認してください。また、スケーリングを行う前に、iPerf3テストのベースライン結果を記録しておく必要があります。光ファイバー端面は常に徹底的にクリーニングしてください。コネクタインターフェースの汚れは、機械的な摩耗や損傷よりも早く信号を劣化させます。一晩中安定した測定値が得られれば、信号がベースライン範囲に戻ったことを示します。テスト、マッチング、検証という体系的なプロセスを採用することで、デバイスのパフォーマンスを可能な限り信頼性が高く、予測可能な状態に維持することができます。

PoE 信頼性のための AWG ゲージ ガイド

電力は AWG マーキングによって供給されます。たとえば、24 AWG ワイヤは低抵抗のため、アクセス ポイントとカメラの両方で 90W PoE をサポートします。逆に、より細い 28 AWG ワイヤは電流が 1.4A 未満に制限されるため、ケーブル束に過度の熱が蓄積され、IEEE 802.3bt の安全マージンに違反します。24 AWG ～ 26 AWG は、ジャケット プリントを見て検証する必要があります。Fluke の複数の調査によると、これらのワイヤでは断続的な障害の発生が少なくとも 80% 減少することが分かっています。専門的に束ねられた 28 AWG ワイヤを 90W PoE タイプ 4 で使用すると、24 本のケーブルが含まれる束で急速に熱くなり、ワイヤ ジャケットが柔らかくなるか、信号が失われます。太いゲージはこれを防ぎ、すべてを安全限度内に維持します。次のジャケット コード デコーダーを使用してください。

ノイズ環境向けのシールドの種類

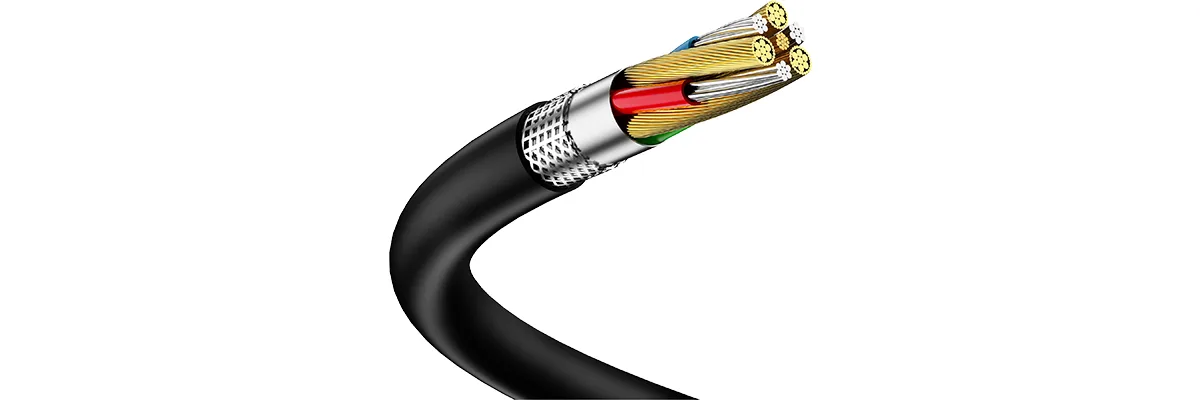

UTP は周囲ノイズの少ないオフィスには十分な機能を提供しますが、電動モーターによって発生する過度の電磁干渉 (EMI) によって制限され、これらのデバイスがあると適切に機能しません。したがって、通常の EMI 環境では F/UTP フォイルを使用し、過酷な EMI 環境では U/FTP 編組シールドが最も高い保護を提供します。サイトの物理的条件に基づいて適切な製品を選択することで、原因不明の速度低下の発生を約 60% 削減できます。FTP/STP ケーブルの場合、すべての高周波 EMI ポイントで完全な等電位ボンディングを個別に提供するために、データセンターでケーブルが接続されている機器のシールド パッチ パネルとシャーシを介してドレイン ワイヤの両端を接地する必要があります。両端を接続しないと、ワイヤに電位が発生する可能性があり、シールドが不完全になり、EMI から保護できなくなる可能性があります。

ツイスト密度とクロストーク防止

ペア間のクロストークを低減するには、ケーブル全体と終端点の両方において、密に撚られたワイヤの密度を均一に保つ必要があります。緩い撚りの設計は、外部干渉を許容し、10G信号性能に著しい劣化を引き起こすことが知られています。

パーマネントリンクとチャネルテスト

パーマネントリンクテストは壁面内の全配線をカバーしますが、チャネルテストではパッチコードも使用して合計100メートルの距離をカバーします。パッチコードは歴史的に多くの障害の原因となってきました。そのため、正確な結果を得るには、チャネル全体（すべての圧着部を含む）を包括的にテストすることが不可欠です。管理者は、iPerf3ベースラインテストを定期的に実施することで、長年にわたって最高のパフォーマンスレベルを維持できます。これらのベースラインは、最初のテスト以降のチャネルの劣化に関する情報を提供します。ジッター値の増加がパッチ変更の頻度の増加を示している場合は、潜在的な障害が発生する前にパッチを交換する必要があります。

撚り線構造と固体物理構造

体格の比較:

材料安全性チェック：CCA偽造品の見分け方

情報を組み合わせて検証すると、CCAが常に原因となっていることが明らかになります。CCAの削り取られた端部（銅被覆がある部分）は最も抵抗が大きく（55～60%悪化）、CCAは負荷試験とPower over Ethernetの両方で過熱し、CCAはTIA試験に不合格となります。ソリッド銅は見た目にはソリッドな色をしており、負荷条件下でも問題なく機能しますが、CCAを見つけた場合は直ちに廃棄することをお勧めします。信頼性に関する業界標準により、工場で撚り合わせたパッチケーブルは現場で圧着されたソリッドワイヤパッチコードよりも性能が劣るため、その柔軟性に欠ける構造により10ギガビット接続障害が増加します。

結論として、ケーブルを適切に組み合わせることでネットワークの問題を防ぐことができます。長尺の配線には、必ず純銅単線イーサネットケーブルを使用する必要があります。純銅撚線導体で作られた撚線パッチコードは、ラックまたはデスクを介した5メートル（15フィート）未満の短距離の配線にのみ使用してください。CCAと識別されたケーブル、または銀色のスクラッチが付着したケーブルは、直ちに廃棄してください。まず、ジャケットと導体を検査して製品の安全性を確認し、次にiPerf3テストを実施して、交換前後にジッターや異常を特定する必要があります。TIA規格では、パッチケーブルの全長はチャネル内で10メートルを超えてはなりません。ただし、ケーブルの品質によっては、7メートルを超える長さでは挿入損失が大幅に増加します。Power over Ethernet（PoE）では、過度の熱損失を避けるため、バンドル内に24AWGのワイヤを使用することが想定されています。シールドケーブルは、高速伝送時に最適なEMI保護を提供するために、各データセンターの接地パネルにドレインワイヤが接続された状態で設計する必要があります。工場とオフィス/工場の両方のテスト サイトがチケットを半分/2 倍の速度でカットすることで、30 秒のチェックリスト (読み取り、スクレイピング、一致、テスト) に従い続けるための毎日のモチベーションが生まれます。
