Come calcolare l'attenuazione del cavo in fibra ottica: smetti di pagare troppo per distanze sbagliate

Hai mai ordinato una grande quantità di cavo in fibra ottica per un progetto importante solo per vedere tutti i lavori fermarsi perché il segnale non manteneva l'integrità? Troppo spesso, gli acquirenti non eseguono test di attenuazione di base prima di iniziare l'installazione cablaggio in fibra ottica, il che li porta ad aggiungere costose giunzioni o ad acquistare cavi in ​​fibra ottica di qualità superiore, eccessivi per la distanza necessaria. Utilizzando questa semplice formula matematica è possibile determinare il budget di collegamento nelle prime fasi del progetto, in modo da poter determinare l'intervallo operativo sicuro appropriato ed evitare spese inutili per ricablaggi, giunzioni o bobine di cavo in fibra ottica in eccesso.

Perché un'attenuazione errata rovina il budget per il cavo in fibra ottica?

Gli acquirenti tendono ad acquistare il più economico cavo in fibra ottica Con l'aspettativa che la trasmissione dei dati sia veloce e affidabile, i numerosi punti di perdita di segnale sul cavo ne causano il deterioramento. Ciò è dovuto principalmente a calcoli di attenuazione insufficienti durante l'installazione del cavo. Inoltre, comporta anche notevoli costi di ricablaggio, spesso superiori a 5000 dollari in un caso. I produttori che utilizzano cavi di piccole dimensioni nei loro stabilimenti spesso non eseguono questi calcoli.

Di conseguenza, in genere hanno più giunzioni nella stessa tratta, con un conseguente aumento dei costi fino al 300% in un solo giorno. Ciò si traduce nell'acquisto da parte dei manager di cavi in ​​fibra ottica a bassa perdita, troppo costosi per essere utilizzati su tratte brevi. Analogamente, c'è la tendenza ad acquistare bobine di cavi in ​​fibra ottica di alta qualità per tratte lunghe, per poi ritrovarsele inutilizzate su tratte semplici, con conseguente spreco di denaro e ritardo dei progetti in attesa delle correzioni.

Allo stesso modo, in un magazzino più grande con 400 metri di rack a ponte, è probabile che nessuno controlli quando vengono eseguite le curve, il che può causare problemi alla rete 10G. Pertanto, potrebbero verificarsi settimane di ritardi dovuti alla completa rielaborazione della catena di trasmissione. Questi casi si verificano frequentemente nei progetti di costruzione in uffici e con le connessioni in fabbrica. Tuttavia, esiste un metodo per determinare i cavi in ​​fibra ottica più adatti per la propria installazione eseguendo i calcoli iniziali: le distanze minime sono più adatte per cavi multimodali convenienti, mentre le distanze massime sono più adatte per cavi in ​​fibra ottica monomodali senza eccessi.

Seguendo le linee guida sopra riportate, dovresti risparmiare una notevole quantità di denaro sulle tue installazioni in fibra ottica.

Come si calcola la perdita di un cavo in fibra ottica in 1 minuto?

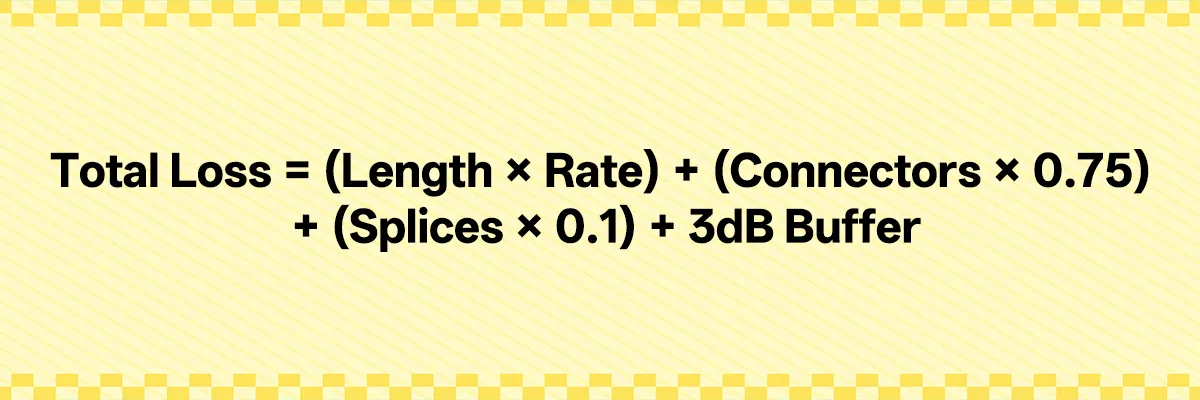

Per calcolare rapidamente la perdita totale di un cavo in fibra ottica in un minuto, è sufficiente moltiplicare la distanza della fibra per la perdita del cavo per chilometro, quindi aggiungere la quantità persa a causa di vari connettori e giunzioni, includendo anche il buffer di sicurezza complessivo (3 dB). A causa dei numerosi fattori esterni presenti, tra cui urti accidentali, accumulo di polvere e degradazione del segnale nel tempo, il buffer di 3 dB fornisce una rete di sicurezza contro gli imprevisti, inclusi problemi legati alla rottura o alla giunzione del cavo, all'ingresso di connettori o al lento degrado dei laser utilizzati nelle apparecchiature. Pertanto, esiste un margine sufficiente per evitare guasti al collegamento in fibra senza richiedere l'utilizzo di cifre fisse per la riparazione.

A 1550 nm, cavi in ​​fibra monomodale in genere subiscono circa 0.2 dB di perdita per ogni chilometro, mentre multimodale Cavi OM3 e OM4 soffrire circa 3.0 dB/km (valore di calcolo conservativo massimo secondo lo standard TIA di 3.5 dB/km) se collegato a 850 nm. Secondo la Telecommunications Industry Association (TIA), ogni connettore subisce una perdita massima di 0.75 dB; tuttavia, quando si lavora con data center di alta qualità, la perdita per connettore dovrebbe rimanere al di sotto di 0.3 dB per fornire un margine aggiuntivo, e la perdita per giunzione varierà da circa 0.10 dB a un minimo di 0.02-0.05 dB a seconda della qualità delle apparecchiature utilizzate per eseguire il processo di giunzione. Pertanto, le perdite associate all'installazione di questi connettori aumenteranno con l'aumentare della distanza totale del cavo.

Utilizzando metodi tradizionali, se la distanza è superiore a 40 km per la modalità singola o superiore a 500 m per fibra multimodale, la dispersione inizierà a influire negativamente sulla capacità di segnalazione dei cavi in ​​fibra ottica, poiché ne altera la forma. Pertanto, è consigliabile contattare un produttore di cavi in ​​fibra per informazioni specifiche e verificare di operare secondo le specifiche. Se si utilizzano moduli a lungo raggio su cavi in ​​fibra ottica a breve distanza (meno di un km), è essenziale utilizzare attenuatori per evitare danni ai dispositivi riceventi.

Ad esempio, l'uso di un cavo in fibra monomodale da 5 km a 1550 nm creerà solo una perdita di 1 dB a causa della lunghezza del cavo, indicando quindi che la bassa perdita fornita dagli standard a bassa perdita è vantaggiosa per distanze estese. Tuttavia, 1550 nm agisce come una lente d'ingrandimento per i difetti di piegaturaAd esempio, se si esamina l'accettazione di un cavo in fibra ottica da 1550 nm e si scopre che la perdita è 0.5 dB maggiore della perdita associata a cavi della stessa lunghezza che operano a 1310 nm, ciò indica che la fibra si trova in un raggio troppo stretto, il che può essere identificato rapidamente eseguendo un confronto a doppia lunghezza d'onda per individuare rapidamente i difetti associati alle condizioni di piegatura.

Esegui un esempio reale

La perdita totale del cavo per la distanza di 3 km tra i due connettore punti e la singola giunzione sarà: 0.2 dB/km (perdita del cavo) x 3 km = 0.6 dB di perdita totale + 1.5 dB dai due connettori + 0.1 dB dovuti alla giunzione = una perdita totale di 2.2 dB (in base alla perdita del cavo) + 3 dB per il buffer (per rimuovere la perdita in eccesso) = 5.2 dB di perdita totale.

Abbiamo testato un'installazione di un data center di grandi dimensioni basata sugli standard TIA/EIA 568, che inizialmente ha mostrato una perdita totale di 8.5 dB (attraverso metodi di prova simili a questi). Dopo un'accurata pulizia delle estremità delle fibre e la sostituzione di una giunzione difettosa, l'installazione ha raggiunto una perdita totale di 4.9 dB e la produzione ha potuto procedere senza dover rimuovere nuovi cavi. Molti dei 2-3 dB di recupero sono stati dovuti alla pulizia delle fibre contaminate dallo sporco.

Pertanto, prima di considerare un lavoro completato, è sempre consigliabile eseguire test con un misuratore di potenza ottica (per garantire la conformità alle linee guida ITU-T G.652, che specificano che la perdita massima consentita per un sistema a 1550 nm è di 0.21 dB/km). Progetti come questo tendono a funzionare bene grazie alle basse perdite intrinseche della lunghezza d'onda di 1550 nm, ma è importante prestare attenzione alle potenziali perdite dovute alla sensibilità alla macro-flessione e mitigare questo problema osservando i raggi di curvatura massimi durante la movimentazione delle installazioni. 1550 nm agisce come una lente d'ingrandimento per i difetti di piegatura.

Si prega di calcolare questi calcoli mentalmente (in anticipo) e di verificarli prima che diventino un problema. Inoltre, è importante evitare di cadere nella trappola di presumere che le specifiche di un dato cavo ne determinino esclusivamente le prestazioni.

Zone colorate per decisioni rapide

Utilizzate i valori di perdita calcolati come base per le vostre decisioni in merito al budget energetico del modulo luminoso, che in genere si trova nella scheda tecnica del produttore del modulo. Ad esempio, un modulo da 10G Modulo LR può avere una potenza minima di trasmissione di -8 dBm e una sensibilità di ricezione di -14 dBm (ciò fornisce un budget di potenza di 6 dB), quindi è importante considerare il buffer da 3 dB.

Per determinare il modulo corretto da utilizzare, innanzitutto, ricavare il budget dal manuale del modulo. In secondo luogo, sommare le perdite totali di cavi e connettori per verificare se la perdita totale è inferiore alla soglia di 3 dB per il modulo 10G LR. Se la differenza è inferiore a 3 dB (perdita di 9 dB rispetto a un budget di 11 dB), è consigliabile passare a moduli 10G a lunga distanza o tagliare le giunzioni per creare più spazio tra la perdita totale e il budget di potenza.

In questo modo, è possibile aumentare notevolmente l'affidabilità. Ad esempio, se si calcola una perdita di 9 dB e un budget di 11 dB, si ha un margine di riserva di 2 dB, quindi invece di acquistare un ripetitore da 1,800 dollari, si può semplicemente sostituire il modulo per circa 250 dollari, mantenendo invariata la velocità di trasmissione dati. Se si riscontrano perdite totali inferiori a 7 dB rispetto al budget di potenza, ci si trova nella zona verde e si possono prevedere molti anni di servizio affidabile da questa combinazione.

Tutte le perdite da 7 a 11 dB rispetto al bilancio energetico potrebbero presentare segnali di potenziali problemi e richiederebbero un'attenta attenzione per garantire che le estremità siano intatte o per aggiornare il modulo con uno che consenta un rapido ritorno dell'investimento eliminando i ripetitori. In caso di perdite superiori a 11 dB rispetto al bilancio energetico, dovrebbe essere intrapresa una riprogettazione completa basato sulle zone decisionali del budget energetico, non gli standard di prova di Fluke Network.

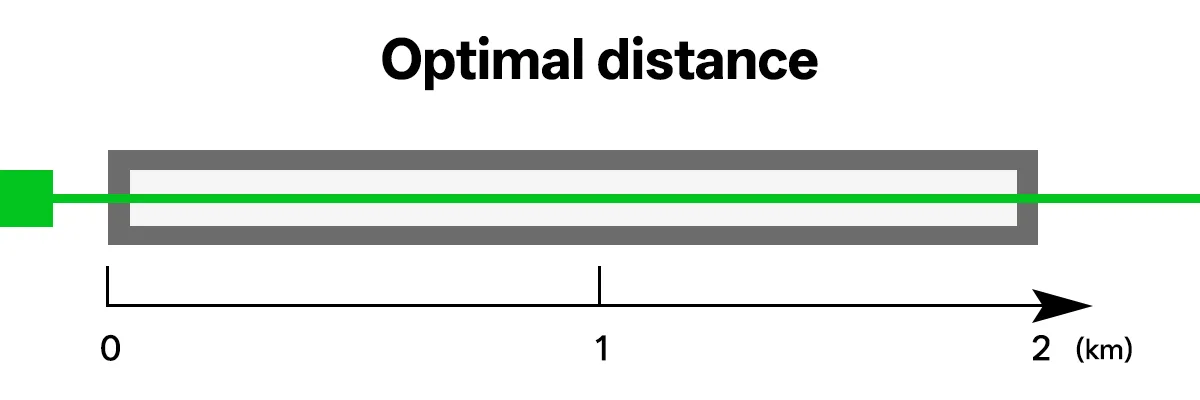

Qual è la regola dei 2 km per le lunghezze d'onda dei cavi in ​​fibra ottica?

Scegli i tipi di connessione in base alla distanza o alla velocità, anziché limitarti a connessioni di 2 km. Per tipi di connessione da 10 Gbps a 300 m, usa cavi multimodali, ad esempio OM3 e OM4, perché i transceiver per queste tipologie costano da 1.5 a 5 volte meno dei dispositivi tradizionali; ad esempio, 16 dollari per un modulo SFP 10G, contro oltre 34 dollari di quotazioni di mercato reali per un modulo LR 10G. Questo li rende ideali per progetti con budget limitati.

Quando si eseguono connessioni da 300 m a 2 km, passare a OS2 monomodale; mentre i prezzi possono inizialmente sembrare interessanti per il multimodale, secondo gli standard IEEE, il multimodale cavi non supporterà 10G da oltre 300 m. Utilizzando connessioni OS2 monomodali, sebbene i moduli costino leggermente di più, è possibile ottenere un risparmio complessivo sostanziale, grazie alla maggiore lunghezza utile rispetto alle connessioni multimodali.

Ad esempio, su un piano 10G di 1.5 km in un data center, OM4 supporta solo un utilizzo del cavo di 400 m secondo gli standard IEEE; andare oltre tale distanza massimizzava il potenziale di degradazione della qualità di trasmissione. In quel momento, alcuni team che si trovavano molto vicini ai limiti delle capacità dei loro sistemi ignoravano semplicemente i costi associati all'utilizzo di connessioni OS2 monomodali; si concentravano invece sull'utilizzo di un numero minore e meno costoso di connessioni multimodali, riducendo così i costi totali dei loro sistemi del 25% eliminando acquisti inutili in eccesso.

Per tutte le connessioni che superano i 2 km, principalmente tra edifici, è consigliabile utilizzare connessioni monomodali OS2. Le ragioni sono molteplici: i costi medi dei materiali per le connessioni monomodali OS2 sono inferiori rispetto alle connessioni multimodali, il numero medio di ricetrasmettitori o dispositivi per chilometro di ciascuna tipologia è maggiore per le connessioni OS2 rispetto alle connessioni multimodali e i minori tassi di attenuazione a lunghezze d'onda di 1550 nm rispetto a 1300 nm garantiscono un ulteriore risparmio complessivo.

Inoltre, gli ospedali utilizzano in genere cavi multimodali per segnali brevi ma altamente precisi a costi gestibili, mentre le compagnie petrolifere tendono a far arrivare i cavi multimodali fino alle lunghezze massime verificate prima di convertire tutte le lunghezze future in monomodali; questo crea un'ulteriore opportunità di risparmio associata agli elevati costi di installazione di un sistema di cavi monomodali installato in condizioni estremamente difficili. Quando si pianificano i progetti di installazione, è importante adattare i requisiti di velocità alla distanza che il cavo coprirà, evitando così insidie ​​e spese eccessive causate da estremità di fibra ottica difettose o curve inadeguate.

Quali killer nascosti distruggono i collegamenti in fibra ottica?

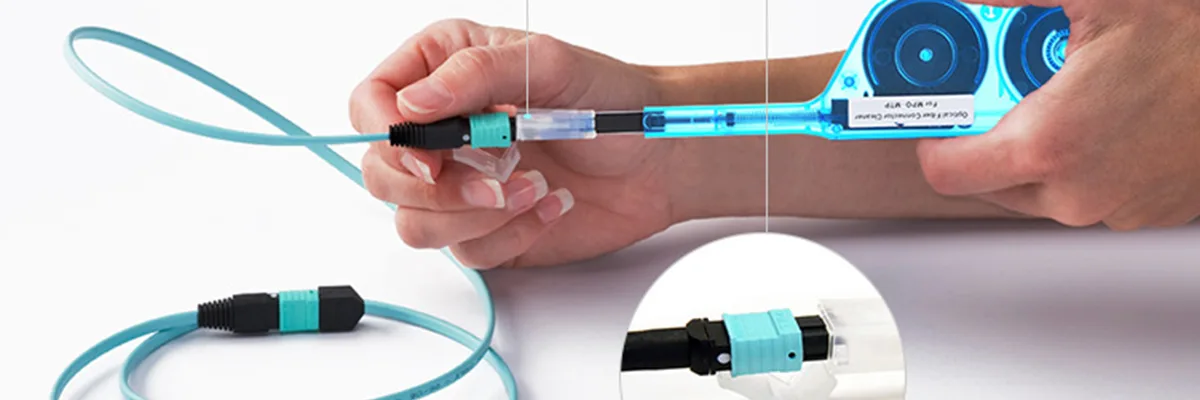

mantenere penne per la pulizia con un clic Prima di ogni collegamento, verifica che le ghiere dei connettori non presentino macchie o sporco. Anche una sola macchia sul connettore della ghiera causerà un aumento di 2 dB della perdita, che causerà un calo della velocità di trasmissione dati da 10G a 1G. Ispezionare ogni estremità con una luce intensa prima di collegarla all'altra estremità ti farà risparmiare, in media, 5,000 dollari ogni volta che dovrai inviare un tecnico per risolvere un calo del segnale dovuto a macchie.

La pulizia notturna delle estremità dei connettori in un hub logistico conforme alle linee guida TIA/EIA consente di ottenere connettori affidabili con perdite di inserzione comprese tra 0.2 dB e 0.5 dB per connettore, eliminando virtualmente i potenziali tempi di inattività. Curve più strette di quelle per cui il cavo è stato progettato possono causare danni da macro-piegatura con perdite di inserzione di 2 dB dovute a sollecitazioni eccessive sul cavo, con conseguente attenuazione del segnale in momenti imprevisti.

Gli installatori devono sempre attenersi alle specifiche delineate dalla norma IEC 60794, che stabilisce che le curve statiche devono essere almeno 10 volte il diametro esterno del cavo e che la curvatura consentita durante la trazione è pari a 20 volte. Indicare il raggio minimo di curvatura del cavo sulle bobine consente all'installatore di evitare di doversi preoccupare di sollecitazioni eccessive sul cavo e di causare problemi all'installazione.

Durante l'installazione dei connettori, utilizzare sempre colori identici per tutti i connettori (ad esempio, utilizzare connettori UPC blu con connettori UPC blu). Quando si installa il connettore UPC blu nel connettore APC verde, si creeranno delle ghiere con un angolo di 8 gradi e si perderà la connessione a causa del disallineamento. Standardizzare i colori da un'estremità all'altra contribuirà a eliminare guasti notturni come quello accaduto nell'esempio menzionato nel paragrafo precedente.

Applicare dei codici colore alle cassette degli attrezzi e utilizzarli per installare i connettori contribuirà a proteggere i connettori dalle intemperie e a ridurre la probabilità di installazioni fragili.

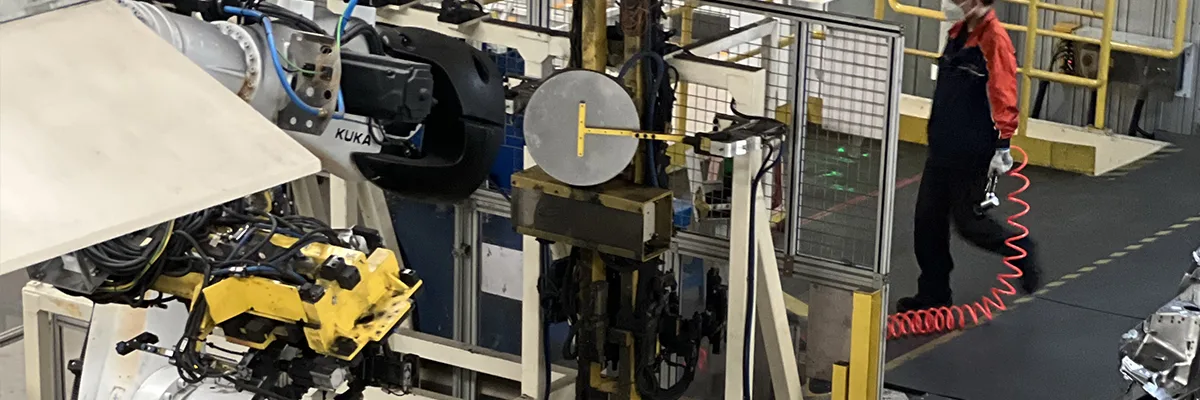

In che modo i requisiti RFQ proteggono i cavi in ​​fibra ottica nei punti difficili?

L'elevata umidità nelle scatole di giunzione dei cavi e una tale quantità di polvere causeranno un degrado più rapido delle giunzioni dei cavi rispetto ai cavi tradizionali. Quando vengono acquistati con le specifiche indicate, i fornitori devono spedire l'apparecchiatura pronta per l'installazione, come è accaduto ad altri fornitori di reti che stavano ancora lavorando per ottenere sostituzioni con una guaina di base.

L'elevata umidità consentirà inoltre all'umidità di penetrare nelle scatole di giunzione critiche. La produzione in fabbrica è stata costante nell'ultimo anno grazie a questo margine di 0.2 dB/km, oltre all'utilizzo di gel di riempimento durante la produzione dei cavi.

Le tempeste tropicali rappresentano una seria minaccia per l'integrità dei pali dei cavi e i cavi realizzati con giunti in gel si sono dimostrati molto più resistenti alle tempeste rispetto ai cavi scoperti mal costruiti sui pali durante i tifoni che hanno colpito Taipei alla fine del 2021. Le squadre di servizi che lavoravano per mantenere i collegamenti dei cavi durante le tempeste sono riuscite a mantenerli operativi.

Quando si produce utilizzando una temperatura di fabbrica di 50°C, la guaina esterna dei cavi si crepa in assenza di una guaina anti-UV e, pertanto, se si producono cavi correttamente con uno standard definito, il fornitore sarà disposto a fornire il livello più elevato di qualità e durata del prodotto nel settore.

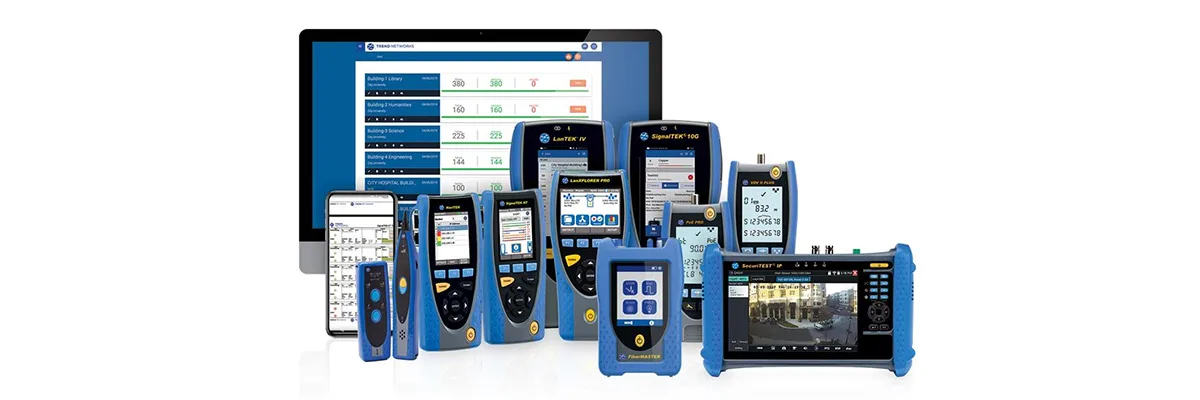

In che modo i passaggi OTDR intrappolano gli acquirenti di cavi in ​​fibra ottica?

Non chiedere solo le immagini PDF del tuo OTDR Per effettuare un ordine. Richiedere ai fornitori di fornire file di output OTDR in formato .sor, non immagini PDF modificate con Photoshop e picchi di eventi nascosti o tracce smussate. I fornitori deboli venderanno bobine difettose e nasconderanno i difetti nelle fibre, mentre un'analisi dei file di output .sor grezzi consente di confermare perdite di giunzione inferiori a 0.1 dB per direzione (sulla base di analisi bidirezionale), indipendentemente da eventuali incongruenze nel modo in cui i difetti si sono manifestati come "pseudo-guadagno" in una direzione quando si analizzano entrambe le direzioni.

Non solo dB/km medi, perché se sono presenti microfratture, queste apparirebbero anche come una serie di picchi lungo la lunghezza del cavo in fibra ottica. Quando si esaminano i dati grezzi .sor OTDR, qualsiasi evento non connesso al connettore con una perdita di giunzione superiore a 0.2 dB dovrebbe essere segnalato come un potenziale guasto della fibra.

Confrontando la nostra efficienza sulle bobine di fibra ottica rimosse, potrete quantificare i risparmi sui costi di trasporto. Oltre il 15% dei "lotti difettosi" sono noti come "lotti di back-out", a causa della scarsa qualità della loro produzione da parte delle compagnie di telecomunicazioni e non a causa del modo in cui sono stati testati.

Queste clausole possono far risparmiare migliaia di dollari sui resi di fibra, poiché molti spedizionieri sono riusciti a restituire centinaia, se non migliaia, di lotti di bobine difettose. Utilizzate il metodo di calcolo della media bidirezionale per individuare e gestire le perdite direzionali.

Fonti di riferimento

1. Fibra ottica – Wikipedia – Spiega la sensibilità alla macro-piegatura a 1550 nm come una “lente d'ingrandimento per i difetti” rispetto a 1310 nm, in linea con il metodo di prova della piegatura a doppia lunghezza d'onda dell'articolo.
2. Cavo in fibra ottica – Wikipedia – Specifiche ITU-T G.652 (0.21 dB/km a 1550 nm SMF, 3.5 dB/km max OM3/OM4 a 850 nm), che supportano direttamente il calcolo conservativo di 3.0 dB/km dell'articolo.
3. Calcolo dei budget di perdita della fibra ottica – FOA – Buffer di sicurezza standard da 3 dB, perdita del connettore da 0.3 a 0.75 dB, perdita di giunzione da 0.02 a 0.1 dB, identico alla formula dell'articolo.
4. Test bidirezionali con un OTDR – Fluke Networks – File OTDR .sor, media di giunzione bidirezionale <0.1 dB, rilevamento di pseudo-guadagno, passaggi di verifica del fornitore dell'articolo corrispondente.
5. Limiti di perdita del cablaggio in fibra ottica – TREND Networks – Zone di budget di potenza TIA-568 (margine verde <7dB, attenzione 7-11dB, riprogettazione >11dB), che confermano le zone colorate dell'articolo come prassi del settore.
6. Elenco degli standard IEC – Fibre ottiche – Raggio di curvatura IEC 60794 (10x OD statico/20x dinamico), misurazione dell'attenuazione IEC 60793-1-40, supporto delle specifiche RFQ e avvisi di macro-curvatura.
