Cavo Ethernet industriale vs. cavo standard nell'automazione di fabbrica
Nell'automazione industriale, l'affidabilità della rete dipende spesso da un componente semplice ma fondamentale: il cavo. I cavi Ethernet standard possono guastarsi prematuramente in condizioni difficili come vibrazioni, interferenze elettromagnetiche, esposizione all'olio, sbalzi di temperatura, abrasioni e movimento continuo.
Una volta, appena due settimane dopo aver messo in funzione una linea di produzione, mi sono imbattuto in una perdita intermittente di pacchetti, nonostante tutti i PLC, gli switch e il software sembrassero funzionare correttamente. Il colpevole era un cavo standard all'interno di una catena portacavi, non progettato per flessioni continue. Sostituendolo con un cavo Ethernet industriale ad alta flessibilità, specifico per l'uso con catene portacavi, il problema si è risolto, a dimostrazione del fatto che la scelta del cavo dipende dall'ambiente operativo in cui verrà utilizzato, e non solo dalla larghezza di banda o dalla categoria.
Cosa distingue un cavo Ethernet industriale dagli altri?
I cavi Ethernet industriali sono progettati per ambienti in cui i cavi Ethernet standard possono guastarsi prematuramente.
Le applicazioni più comuni includono sistemi di automazione industriale, reti PLC, robotica, sistemi a catena portante, apparecchiature di visione artificiale, quadri elettrici, macchine CNC e installazioni industriali esterne o semi-esposte.
Rispetto ai cavi Ethernet standard, i cavi Ethernet industriali sono progettati per resistere a vibrazioni, flessioni continue, esposizione a oli e agenti chimici, fluttuazioni di temperatura, interferenze elettromagnetiche e sollecitazioni meccaniche.
La differenza fondamentale non risiede solo nella durata, ma anche nella stabilità a lungo termine in condizioni operative industriali reali.
Perché la scelta del cavo Ethernet industriale è importante?
Nei sistemi industriali, un cavo errato spesso non causa un guasto immediato. Piuttosto, crea nel tempo un comportamento instabile e difficile da diagnosticare.
I sintomi tipici includono perdita intermittente di pacchetti, segnali instabili sotto carico, guasti di comunicazione durante il movimento della macchina, tempi di inattività ripetuti e problemi di manutenzione senza una causa apparente.

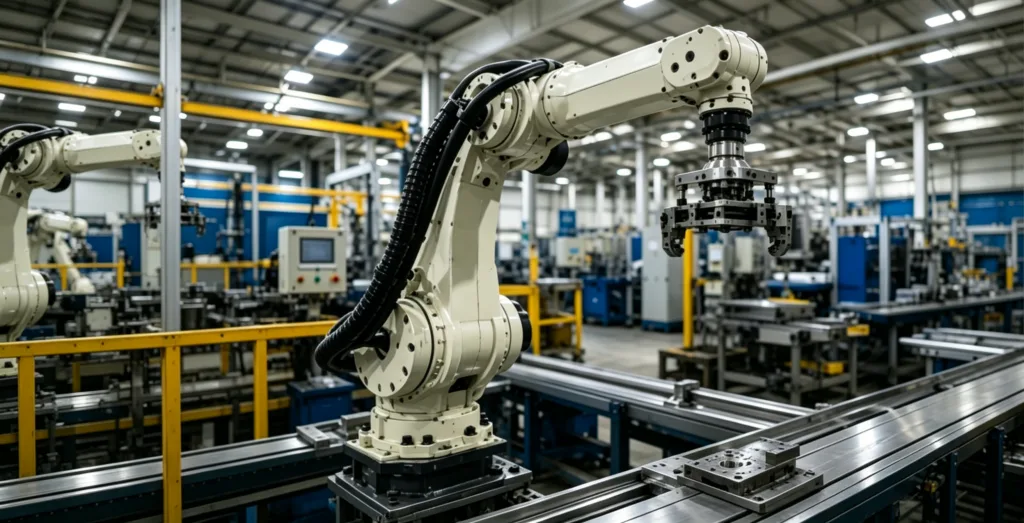

In un'applicazione robotica, i guasti si manifestavano solo quando il braccio si spostava in una determinata posizione. Il PLC e il servoazionamento funzionavano normalmente, ma il cavo era stato sottoposto a sollecitazioni ripetute nello stesso punto di piegatura.
La sostituzione con un cavo Ethernet industriale a flessione continua ha risolto completamente il problema. Ecco perché la scelta del cavo è spesso una questione di affidabilità, non solo di acquisto.
Come scegliere il cavo giusto per la catena di trasmissione?
1. Categoria di cavi
Per molte applicazioni di automazione industriale, il cavo CAT5e è sufficiente.
I cavi CAT6 o CAT6A risultano più utili quando è necessaria una maggiore larghezza di banda o una maggiore garanzia di compatibilità futura, soprattutto in applicazioni di visione artificiale o ad alto traffico dati.
Tuttavia, negli ambienti industriali, la resistenza meccanica è spesso più importante della sola categoria del cavo. Un cavo di categoria superiore non risolve da solo i problemi di flessibilità, instradamento o interferenze elettromagnetiche.
2. Schermatura e protezione EMI
Le interferenze elettromagnetiche (EMI) sono una delle cause più sottovalutate di instabilità nelle reti industriali.
Se il cavo viene installato in prossimità di motori, variatori di frequenza, inverter, apparecchiature di saldatura o cavi di alimentazione, un cavo Ethernet industriale schermato è generalmente la scelta più sicura.
Negli impianti reali, i cavi che sembrano stabili durante la fase di collaudo possono diventare instabili una volta che le apparecchiature vicine funzionano a pieno carico. Una schermatura e una messa a terra adeguate contribuiscono a migliorare l'integrità del segnale e l'affidabilità a lungo termine in ambienti rumorosi.
3. Materiale della giacca
Il materiale della guaina del cavo ha un impatto significativo sulla sua durata.
Il PVC è adatto per installazioni fisse in ambienti interni con movimenti minimi. Il PUR è generalmente più indicato per catene portacavi, robotica e altre applicazioni ad alta flessione, in quanto offre una maggiore resistenza all'abrasione, una migliore resistenza agli oli e una maggiore durata in flessione. Il LSZH viene utilizzato laddove sono importanti i requisiti di bassa emissione di fumo e sicurezza antincendio.
Per applicazioni che prevedono movimento continuo o usura ripetuta, il PUR è generalmente l'opzione più affidabile a lungo termine.
4. Flessibilità e movimento continuo
È qui che molte installazioni falliscono.
Esiste una differenza sostanziale tra un cavo semplicemente flessibile e un cavo progettato per applicazioni con flessione continua. Nelle catene portacavi e nei sistemi robotici, i cavi si piegano ripetutamente, le sollecitazioni si concentrano in aree fisse e i cicli di movimento possono ripetersi per migliaia o milioni di volte.
I cavi Ethernet standard possono superare i test iniziali, ma spesso si guastano dopo un utilizzo prolungato. Se il cavo si muoverà continuamente, un cavo Ethernet con catena portacavi dovrebbe essere considerato un requisito indispensabile, non un optional.
5. Resistenza ambientale
Le condizioni ambientali spesso determinano se un cavo durerà anni o si guasterà nel giro di pochi mesi.
Un cavo all'interno di un quadro elettrico può funzionare perfettamente, mentre lo stesso cavo montato esternamente sul telaio di una macchina può rapidamente presentare crepe, danni da abrasione o instabilità di comunicazione a causa di olio, umidità, esposizione ai raggi UV o sbalzi di temperatura.
Negli ambienti di lavorazione alimentare, meccanica e saldatura, i cavi sono spesso esposti a liquidi di raffreddamento, lubrificanti, polveri metalliche e usura costante. In questi casi, il materiale della guaina e la resistenza ambientale sono importanti tanto quanto la larghezza di banda o la schermatura.

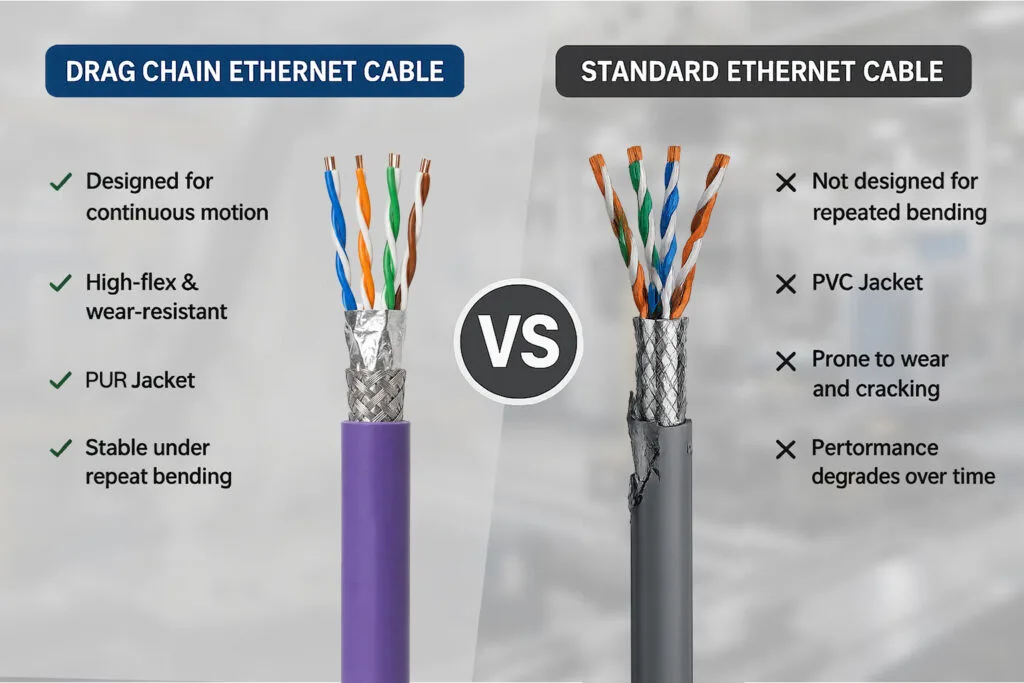

Cavo Ethernet a catena portacavi vs cavo standard
Dopo aver confrontato i cavi Ethernet standard e quelli a catena portacavi, il passo successivo è determinare quale tipo sia effettivamente più adatto all'applicazione.
Nell'automazione industriale, fattori come il movimento continuo, le interferenze elettromagnetiche (EMI), l'esposizione all'olio e le sollecitazioni di flessione spesso contano più della sola categoria del cavo. Un cavo che offre buone prestazioni in un'installazione fissa potrebbe non durare a lungo in un sistema robotizzato o a catena portacavi.

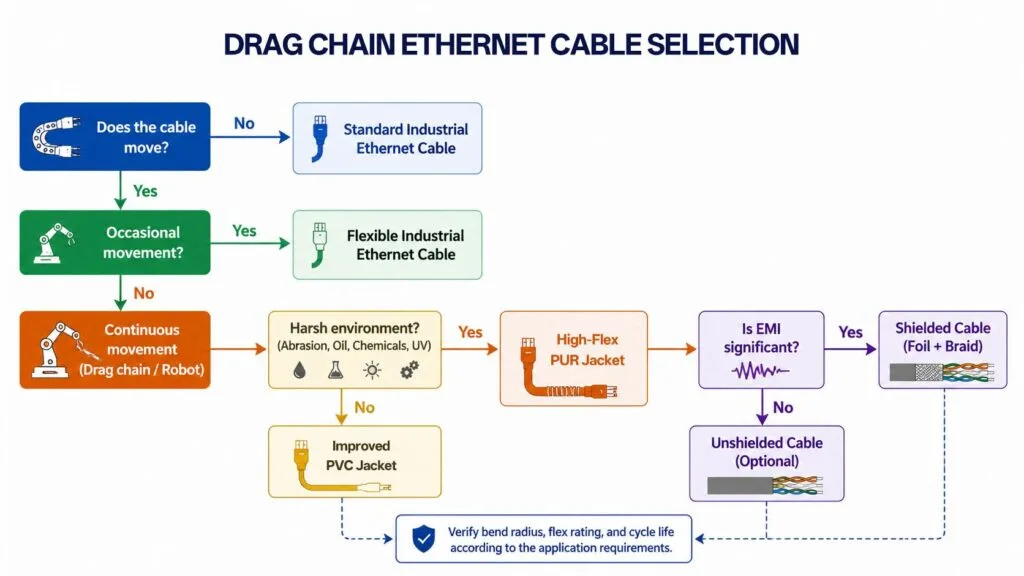

Il flusso di selezione semplificato riportato di seguito offre un metodo pratico per valutare diverse applicazioni di cavi Ethernet industriali.
Cosa interessa davvero agli acquirenti industriali?
Nella maggior parte dei progetti di automazione industriale, gli acquirenti sono generalmente meno interessati alla larghezza di banda massima teorica e più alla stabilità della rete dopo mesi di produzione.
I fermi macchina imprevisti sono costosi, soprattutto quando i guasti intermittenti sono difficili da diagnosticare. Per questo motivo, l'affidabilità a lungo termine, la resistenza all'olio e all'abrasione, l'efficacia della schermatura e la durabilità del movimento sono spesso più importanti della semplice scelta di una classificazione CAT più elevata.
Per i sistemi robotici e le apparecchiature mobili, gli ingegneri prestano inoltre molta attenzione alla durata della flessione, alle prestazioni di flessione e all'affidabilità dell'installazione all'interno di portacavi o catene di trascinamento.
Collaborazione con un fornitore di cavi Ethernet industriali
Quando le applicazioni implicano movimento continuo, interferenze elettromagnetiche e ambienti difficili contemporaneamente, la scelta dei cavi diventa più complessa.
Un fornitore affidabile di cavi Ethernet industriali dovrebbe essere in grado di spiegare:
- valutazioni della durata flessibile
- standard di prova per catene portacavi
- prestazioni di schermatura
- differenze nei materiali delle giacche
- raggio di curvatura consigliato
- idoneità all'applicazione
Una chiara guida tecnica in fase di selezione spesso previene costosi interventi di risoluzione dei problemi in seguito.
FAQ
Qual è la differenza tra un cavo Ethernet industriale e un cavo Ethernet standard?
Il cavo Ethernet industriale è progettato per ambienti difficili come l'automazione industriale, la robotica e i sistemi di controllo. Rispetto ai cavi Ethernet standard, offre una maggiore resistenza alle interferenze elettromagnetiche, alle vibrazioni, all'olio, alle variazioni di temperatura e al movimento continuo.
Quando è opportuno utilizzare un cavo Ethernet industriale schermato?
In prossimità di motori, azionamenti, inverter, apparecchiature di saldatura o altre fonti di interferenze elettromagnetiche (EMI), è necessario utilizzare cavi Ethernet industriali schermati. La schermatura contribuisce a ridurre le interferenze del segnale e a migliorare la stabilità della comunicazione nei sistemi di automazione industriale.
È possibile utilizzare cavi Ethernet industriali nelle applicazioni con catene portacavi?
Sì, ma solo se il cavo è progettato per resistere a flessioni continue. I cavi Ethernet per catene portacavi sono progettati per sopportare piegamenti e movimenti ripetuti nei sistemi robotici e automatizzati.
Qual è il materiale di rivestimento più adatto per i cavi Ethernet industriali?
Il PVC è adatto per installazioni fisse in ambienti interni, mentre il PUR è più indicato per catene portacavi e applicazioni ad alta flessibilità, in quanto offre una maggiore resistenza a olio, abrasione e usura meccanica.
Il CAT6 è migliore del CAT5e per l'automazione industriale?
Non sempre. Il CAT5e è sufficiente per molti sistemi di automazione industriale. Il CAT6 o il CAT6A vengono generalmente utilizzati per esigenze di larghezza di banda maggiori o per future espansioni della rete.
Perché i cavi Ethernet si guastano nei sistemi robotici?
I cavi Ethernet standard non sono progettati per piegarsi e muoversi continuamente. Nel tempo, le flessioni ripetute possono danneggiare i conduttori e causare interruzioni intermittenti della comunicazione.
Come scelgo il cavo Ethernet industriale più adatto?
Bisogna considerare fattori quali movimento, esposizione alle interferenze elettromagnetiche (EMI), resistenza all'olio, raggio di curvatura, ambiente di installazione e larghezza di banda richiesta. Nelle applicazioni industriali, la durabilità meccanica è spesso più importante della sola categoria del cavo.
Conclusione
La scelta dei cavi Ethernet industriali ha un impatto maggiore sulla stabilità della rete di fabbrica di quanto molti ingegneri inizialmente si aspettino.
La scelta di un cavo adatto all'ambiente operativo effettivo, soprattutto in robotica, sistemi a catena portante e altre applicazioni in movimento, riduce significativamente i tempi di inattività, i guasti di comunicazione e i costi di manutenzione.
Per ambienti con movimento continuo, l'utilizzo di un cavo Ethernet industriale ad alta flessibilità, progettato per applicazioni con catene portacavi, rappresenta solitamente la soluzione più affidabile a lungo termine.
