State installando un cavo Internet nell'atrio di un grattacielo. Invece di utilizzare strumenti di saldatura a fusione e attendere un tecnico specializzato, utilizzate il connettore rapido 3L Nut Type SC APC/UPC come nuovo metodo di cablaggio. Il connettore compatto si trova nella vostra cassetta degli attrezzi. Per utilizzarlo: avvitate il dado di fissaggio sul cavo in fibra ottica, spelate la guaina esterna per esporre la fibra, pulite e tagliate l'estremità della fibra alla lunghezza esatta, inserite la fibra con una leggera curvatura per mantenerla in tensione, avvitate il dado per fissare la fibra, quindi testate il segnale luminoso. Se il segnale luminoso è positivo, passate al cavo successivo.
Oltre alle applicazioni FTTH, questo connettore può essere utilizzato in reti di telecamere di sicurezza e sistemi di smart building, garantendo sempre una connessione affidabile. Tutte le viti e i dadi sono sottoposti a un test di fabbrica che ne attesta la conformità agli standard ISO per le telecomunicazioni.

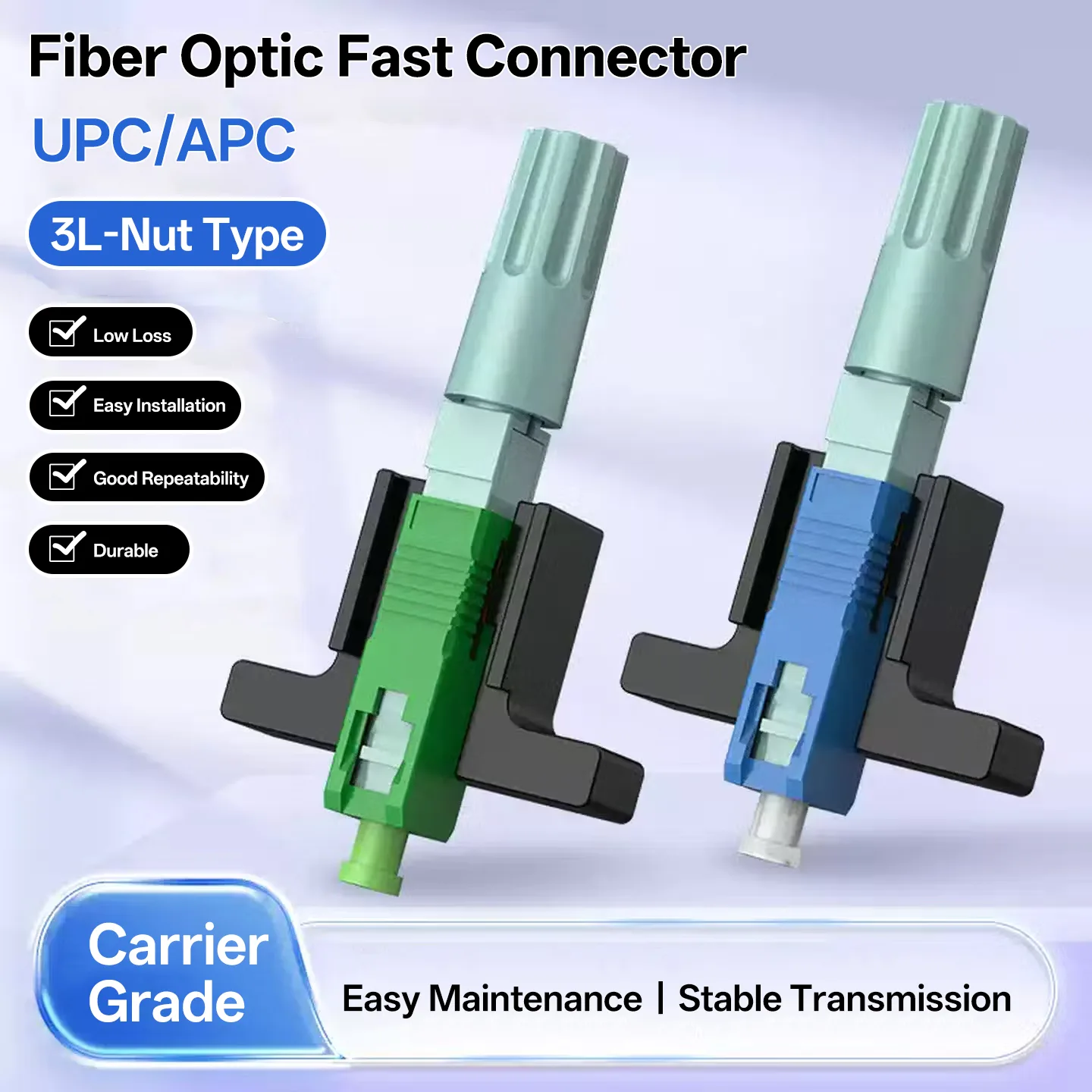

Perché scegliere il connettore rapido SC APC/UPC tipo dado 3L
Il lavoro sul campo è definito dall'affidabilità; segnali interrotti o connessioni interrotte comportano ore di straordinario e clienti insoddisfatti. Il connettore presente in questo prodotto è stato progettato per risolvere i problemi sopra menzionati. La ghiera in ceramica all'interno allinea perfettamente le fibre all'interno del connettore, anche dopo molteplici riutilizzi.
I tecnici si affidano a questo guscio in PEI per garantire le massime prestazioni giorno dopo giorno. Le aree in cui i tecnici devono lavorare sono spesso ristrette, il che può causare cadute di utensili e graffi sulle pareti. Questo materiale è progettato per resistere a queste sfide ed è altamente resistente sia ai graffi che alle fiamme. Inoltre, può sopportare urti violenti. Sbloccare questo materiale per il riutilizzo richiede solo pochi secondi, con un massimo di 50 cicli prima che si verifichino variazioni nelle prestazioni.
Si consideri un tecnico o una squadra di assistenza che installerà circa 20 derivazioni in diversi appartamenti in un giorno. Il tempo, l'attrezzatura e la configurazione necessari per fondere correttamente i cavi con i metodi tradizionali richiederebbero una macchina pesante e ore di preparazione. Utilizzando questo prodotto, gli interventi possono essere completati entro 90-120 secondi dal primo utilizzo, dopo un po' di pratica iniziale. La confezione da 100 pezzi di questo prodotto garantirà il regolare svolgimento delle operazioni di assistenza per tutta la settimana.

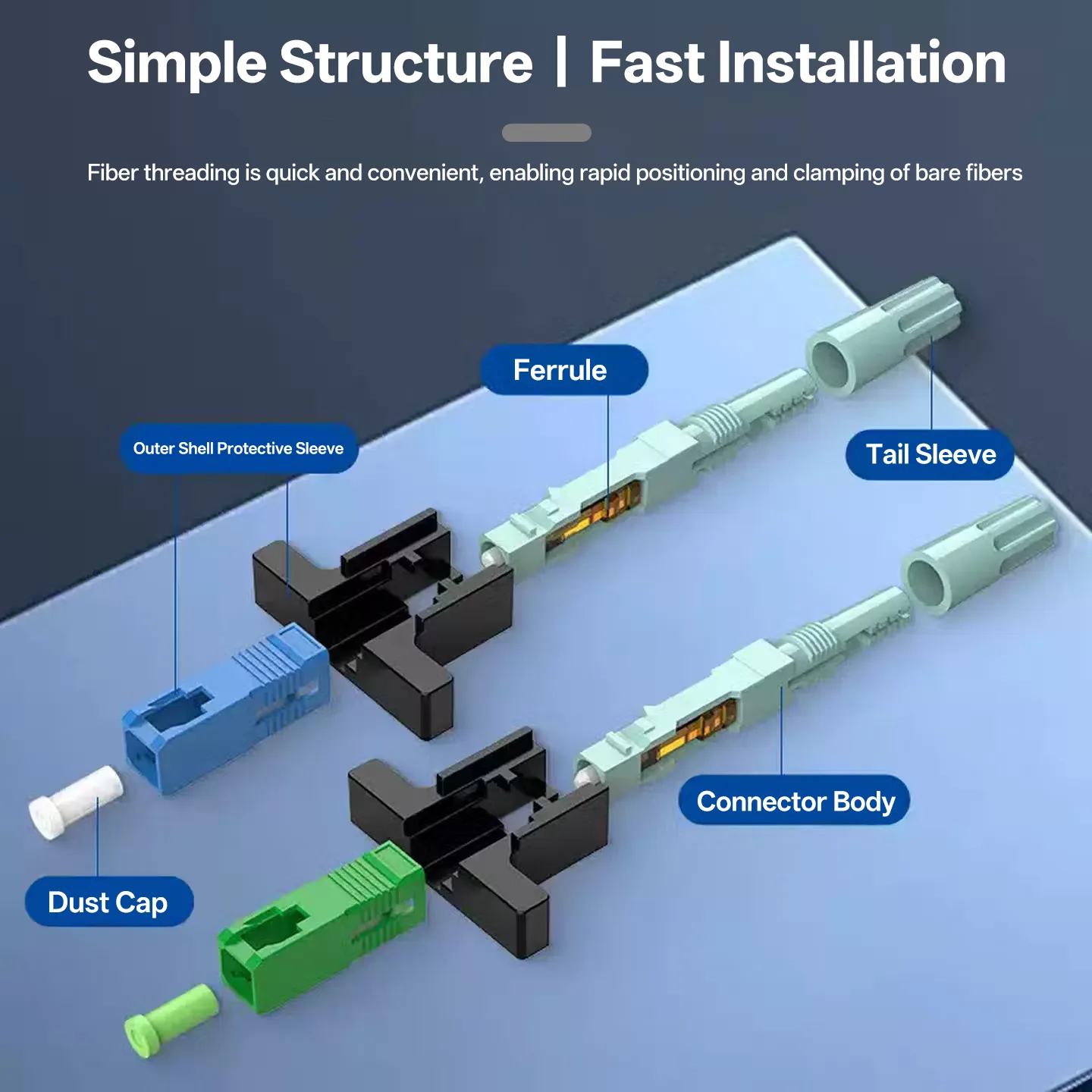

Procedura di installazione dettagliata: guida rapida all'installazione in 10 passaggi
- Preparazione: Il dado di coda deve essere posizionato sul cavo di derivazione da 2.0 x 3.0 mm.
- Spogliarello: Spelare la guaina esterna del cavo di derivazione per circa 50 mm dall'estremità del cavo.
- Misurazione: La fibra deve essere posizionata all'interno del misuratore di lunghezza fornito, segnando il punto in cui rimuovere il rivestimento dalla fibra.
- Rimozione del rivestimento: Il rivestimento deve essere rimosso dalla fibra (250 µm/900 µm) in corrispondenza del segno di calibro.
- Pulizia: Utilizzando alcol e un panno privo di lanugine, pulire la fibra nuda da qualsiasi contaminazione. ⚠️ Importante: Dopo aver effettuato la scissione, non toccare l'estremità della fibra. Ciò aumenterebbe il rischio di contaminazione della fibra.
- Scissione: Per ottenere una superficie terminale piatta a 90° è necessario utilizzare uno strumento di taglio di precisione.
- Sblocco: Il guscio nero deve essere fatto scorrere nella posizione “Aperto” (all’indietro).
- Inserimento: Inserire la fibra nel guscio nero fino a quando non si forma una micro-piegatura netta. Questo indica un contatto costante.
- Chiusura: Dopo aver inserito la fibra, il guscio nero deve essere fatto scorrere in avanti e stretto manualmente.
- Controllo finale: Inserire il tappo antipolvere sull'unità completamente assemblata e testare utilizzando una fonte luminosa.
Ripeti questi dieci passaggi almeno una volta per assicurarti di completare l'installazione in meno di 2 minuti.
Guida al riutilizzo e alla manutenzione
In futuro, i collegamenti sul campo richiederanno la sostituzione; questo design ne tiene conto. Per sbloccare il meccanismo, premere verso il basso il guscio nero; per svitare, ruotare il dado a coda verso sinistra (in senso antiorario). Rimuovere la fibra dal connettore con un movimento lento e uniforme. Se rimangono residui all'interno del connettore, pulire il canale.
Il risultato del test con 50 perdite di inserzione mostra una variazione inferiore a 0.2 dB; se la fibra dovesse rompersi all'interno del connettore, sarebbe necessario sostituire l'intero connettore. Si prega di non forzare i componenti danneggiati.
Per mantenere alti i livelli di prestazioni, pulire le estremità dei connettori prima di accoppiarli con un detergente professionale, conservare tutti i connettori con i cappucci antipolvere e disporre sempre tutti i cavi in modo che non vi siano curve strette.
Guida alla selezione UPC vs APC

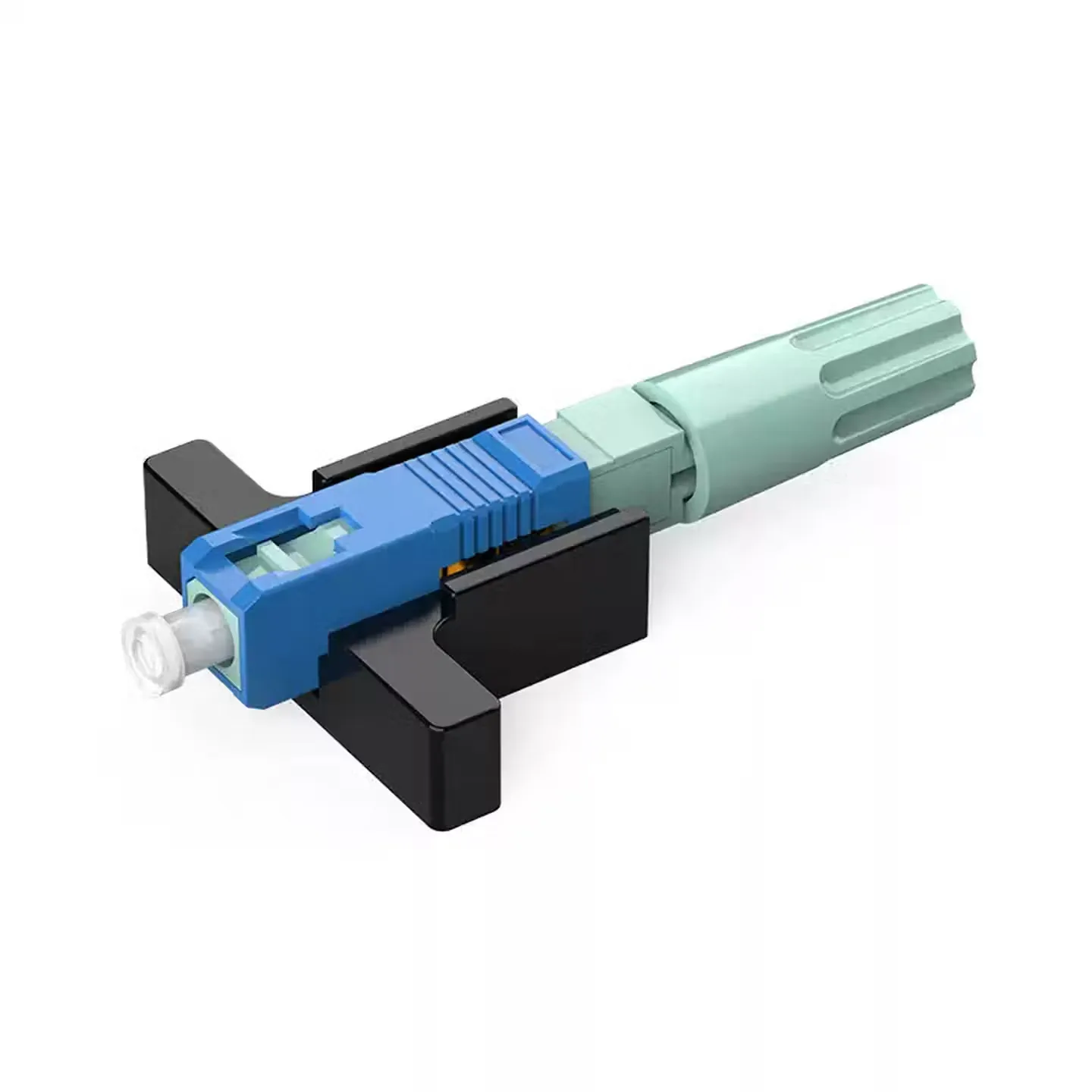

Il tipo di rete determina il tipo di lucidatura utilizzato. Il connettore UPC è il tipo di lucidatura più comunemente utilizzato nelle applicazioni di telecomunicazione tradizionali: presenta una lucidatura di precisione per i contatti fisici (PC) e si presenta di colore blu o bianco. Gli operatori di telefonia mobile, Unicom e altri fornitori di servizi di telecomunicazione utilizzano quotidianamente i connettori UPC sin dalla nascita del loro servizio. Questo connettore presenta la minima riflessione, garantendo un flusso di dati stabile.

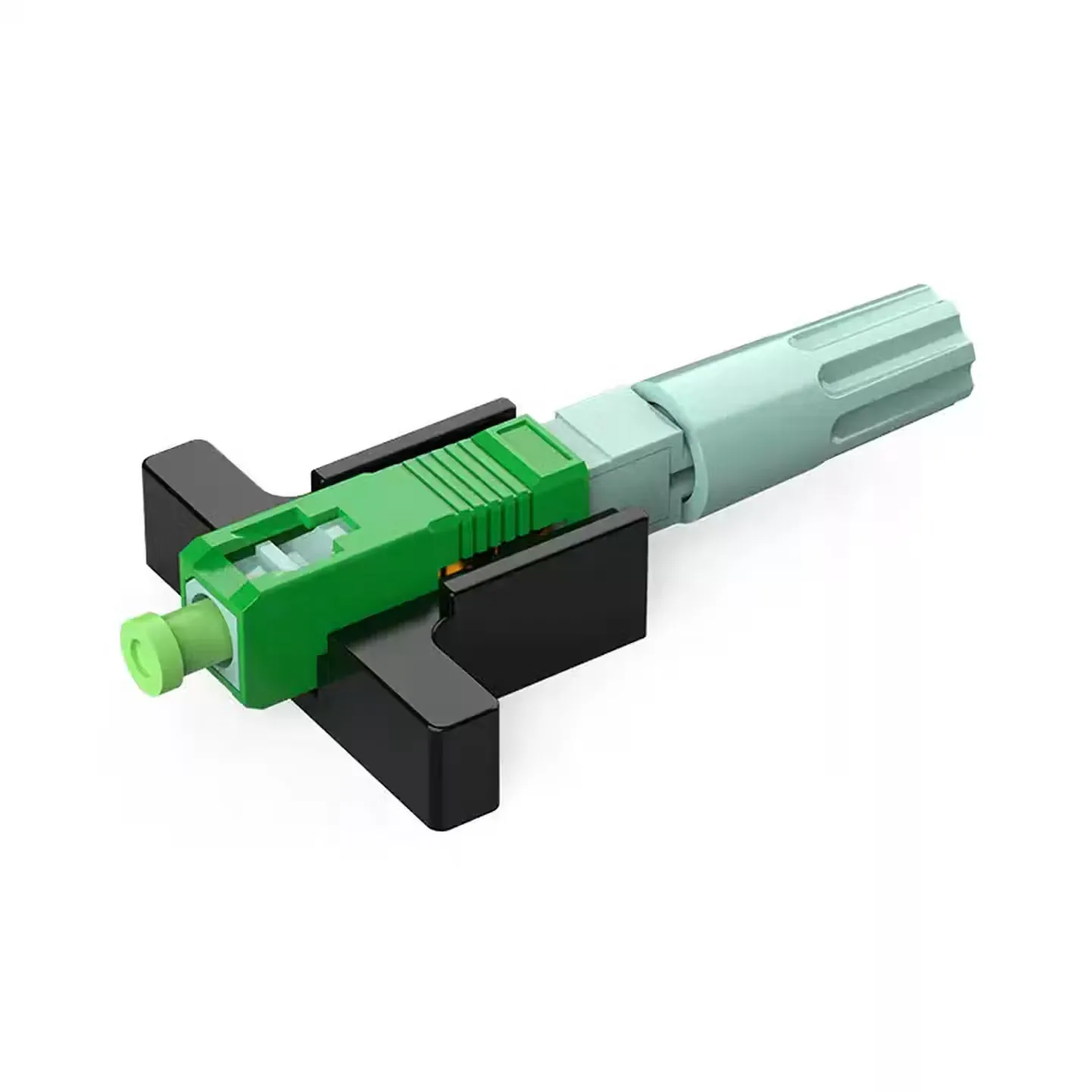

Il connettore APC è ideale per tutti i tipi di trasmissioni video. La lucidatura verde angolata a 8 gradi del connettore APC riduce al minimo i riflessi posteriori. La trasmissione video, la TV via cavo (CATV) e tutte le altre applicazioni sensibili ai riflessi traggono grande vantaggio dall'utilizzo di un connettore APC. La scelta del connettore APC dipende dalle specifiche esigenze della rete.
Riepilogo del tipo di connettore
| Tipo connettore | Angolo polacco | Colore tipico | PRINCIPALI SETTORI D’IMPIEGO: |
| SC‑UPC | Pre-domed / PC | Blu bianco | Telecomunicazioni, reti mobili e dati |
| SC‑APC | 8 ° angolato | Verde | Sistemi di trasmissione, video, CATV |
Guida alla scelta
| Caratteristica | Tipo di dado 3L | Tipo di ghiandola |
| Meccanismo di bloccaggio | Bloccaggio con vite filettata e dado | Chiusura a scatto o a scatto |
| Ideale per | Ambienti esterni ad alta tensione | Rapida distribuzione in ambienti interni e spazi ristretti |
| Resistenza alla trazione | Superiore (>50 N) | Affidabile (>30 N) |
| Velocità di installazione | 90-120 sec | Eccellente (~90 sec) |
| Ciclo di riutilizzo | 50+ volte (non distruttivo) | 50+ volte (meccanismo di chiusura a scatto) |
| Uso tipico | Lanci aerei, costruzione di colonne portanti | ONT residenziale FTTH, prese a muro interne |
Specifiche tecniche
| Parametro | Specificazione |
| lunghezza totale | 58 mm |
| Cavo compatibile | Cavo di derivazione da 2.0 × 3.0 mm |
| Materiale ghiera | Ceramica |

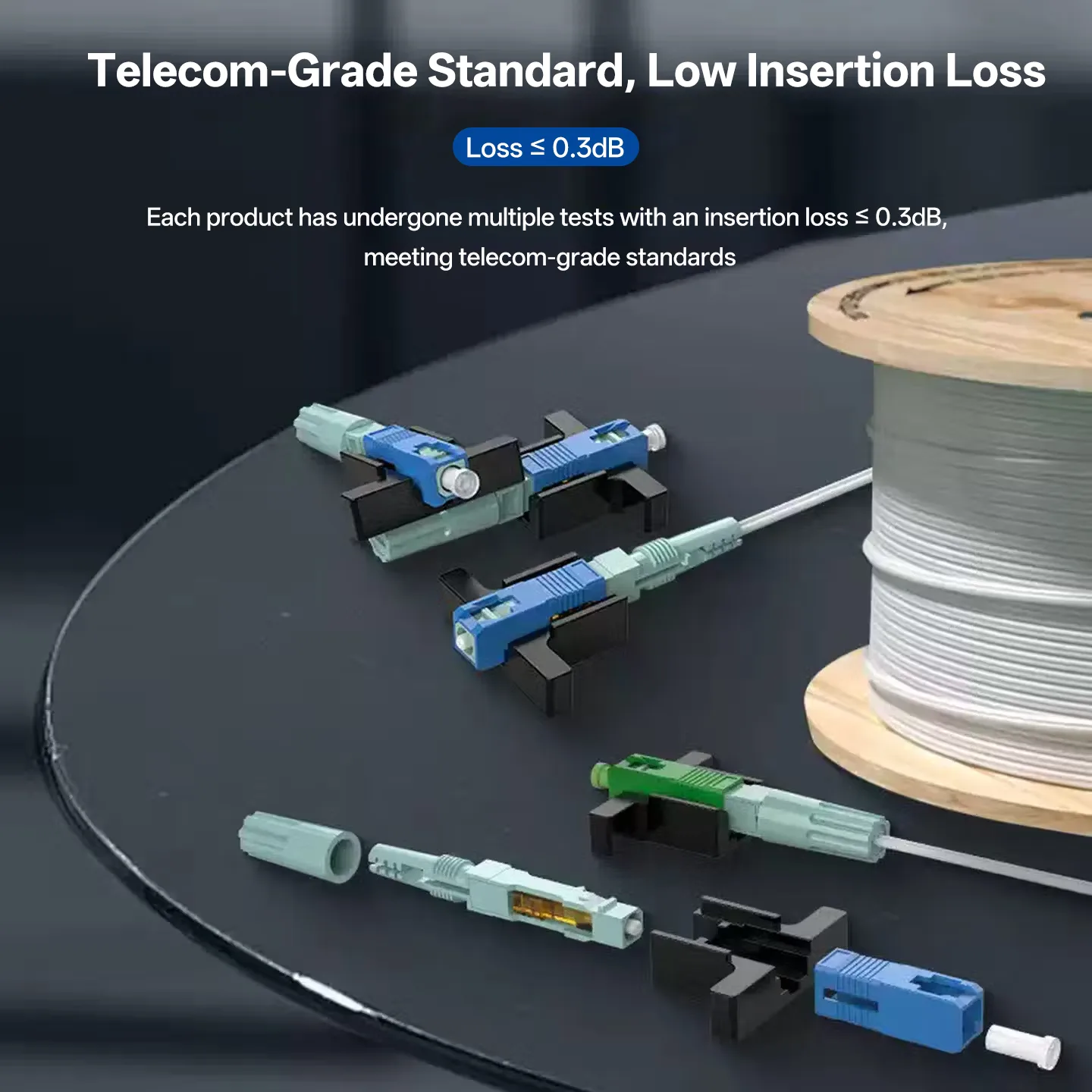

| Perdita di inserzione | ≤0.3 dB (testato a 1310 nm e 1550 nm) |
| Return Loss | ≥50 dB (UPC), ≥55 dB (APC) |
| Lunghezza d'onda operativa | 1200-1600 nm |
| Intervallo di temperatura | -40 ° C a + 75 ° C |
| Resistenza alla trazione della fibra nuda | > 5 N |
| Resistenza alla trazione della fibra rivestita | > 10 N |
| Resistenza complessiva alla tensione | > 50 N |
| Riutilizzo dell'assemblaggio | > 50 volte |
| Durata dell'accoppiamento | 500 |
| Durata meccanica | Variazione IL ≤0.2 dB, RL ≤5 dB |
| Materiale con scanalatura a V | Ceramica |
| Colore della copertina posteriore | Nero |
| Durata prevista | 500 |
| Standard di conformità | Grado di telecomunicazione, IEC61754-4 |
| Certificazioni | Certificazioni ISO, SGS, ROHS |
Le valutazioni derivano da test di trazione, cicli di temperatura e accoppiamenti ripetuti. Le condizioni sul campo rimangono ampiamente entro questi limiti.
Applicazioni comuni
I tecnici addetti all'installazione domestica installano le derivazioni nelle unità. Gli installatori di sicurezza mettono in posa i cavi per i sistemi di telecamere. Gli ingegneri edili collegano gli edifici alle reti locali. Gli ingegneri radiotelevisivi forniscono i segnali televisivi agli studi. Le fabbriche intelligenti utilizzano sensori connessi. I progetti ferroviari ad alta velocità necessitano di una connettività sicura. Connettori rapidi e resistenti soddisfano tutte queste esigenze.
Risoluzione dei problemi sul campo
Occasionalmente, l'installazione in batch potrebbe presentare perdite maggiori del normale. Verificare che tutti i pezzi siano misurati con il misuratore di lunghezza. Questo fornirà la lunghezza esatta del rivestimento da utilizzare. Assicurarsi che la lama del taglierino sia in buone condizioni. Le lame a estremità piatta produrranno una superficie di accoppiamento liscia, mentre il taglio con lame angolate aumenterà le perdite. Pulire accuratamente le estremità di tutti i componenti. La contaminazione da polvere e olio riduce la qualità del segnale. Mantenere una leggera curvatura interna al connettore. Una curvatura troppo stretta disallineerà i conduttori del segnale.
Spazi di lavoro puliti e organizzati riducono significativamente le probabilità di incorrere in problemi. Una scarsa preparazione è spesso responsabile della maggior parte dei problemi che si possono verificare.
Dotazione
Ogni volta che viene effettuato un ordine, viene spedita una singola scatola contenente 100 pezzi di ciascun connettore SC-UPC / APC 3L con dado. Una guida rapida visiva elenca i passaggi necessari per l'installazione. Ogni confezione include un singolo calibro di precisione per garantire la lunghezza corretta. I connettori vengono spediti in sacchetti di plastica all'interno di singole scatole protettive.
Indipendentemente dal fatto che il lavoro di un team riguardi l'installazione di complessi residenziali o l'installazione su rotaia, le connessioni resistono e i segnali rimangono forti in tutte le fasi. Questi connettori aiutano a completare tutti i progetti nei tempi e nel budget previsti.
