Mit hoznak a QSFP+ modulok a 40G hálózati architektúrába – az alapelvektől a telepítésig
A minden eddiginél nagyobb adatigény miatt az adatközpontok és szervezetek hatékony 40G hálózatok fejlesztésébe kezdenek, amelyek képesek hatalmas mennyiségű forgalmat mozgatni alacsony késleltetéssel és nagy megbízhatósággal. Ebben az összefüggésben a hagyományos megoldások képtelenek egyensúlyt teremteni a teljesítmény, a sűrűség és az energiafogyasztás között, ami nem szándékos teljesítménybeli szűk keresztmetszetekhez és megfizethetetlenül magas költségekhez vezet.
QSFP+ modulok alternatívát kínál egy kompakt, nagy teljesítményű 40G-s kapcsolat létrehozásával, amely könnyebben integrálható és magasabb szintű működési egyszerűséget biztosít. A kialakítás több 10G-s csatornát képes egyetlen 40G-s kapcsolattá egyesíteni, könnyedén bővítve a hatékony sávszélességet.
Ez a bevezető teljesítményadatokat és gyakorlati esettanulmányokat emelt ki annak szemléltetésére, hogy a QSFP+ modulok hogyan oldják meg hatékonyan a legsürgetőbb hálózati problémákat. A QSFP+ technológiák és a sikeres telepítési gyakorlatok ismerete felvértezi az infrastrukturális döntéshozókat arra, hogy hatékonyabbá tegyék költségmodelljeiket, és lehetővé teszi számukra, hogy rugalmasak maradjanak a hálózati igények növekedésével párhuzamosan.
Mi az a QSFP+ modul? Meghatározás és a 40G átviteli elv

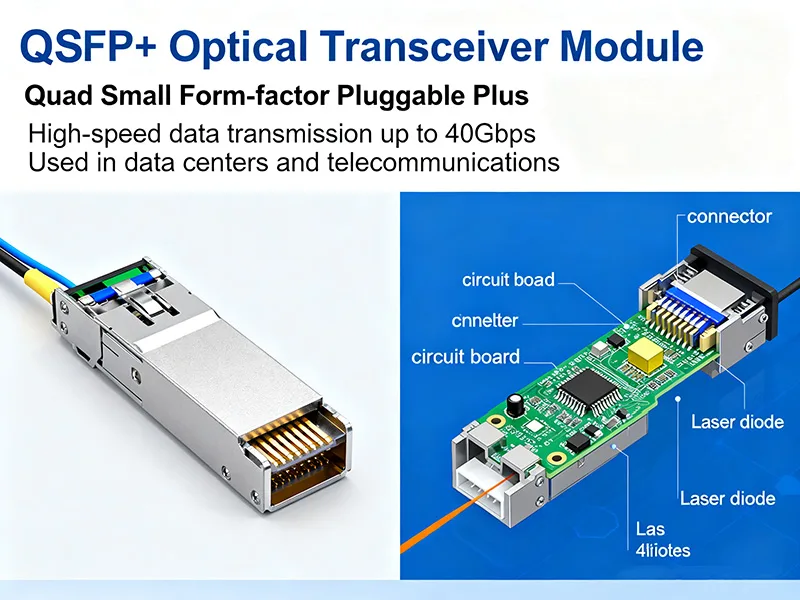

A QSFP + A (Quad Small Form-factor Pluggable Plus) modul egy kompakt és üzem közben cserélhető optikai adó-vevő, 40 gigabit/másodperc átviteli képességgel. Úgy tekinthető, mint négy 10G csatornaképesség egyetlen csomagban egyesítve, amely külön-külön, négy sávon továbbítja az adatokat anélkül, hogy egyetlen adatfolyammá egyesítené azokat.
A QSFP+ meglehetősen eltér az SFP moduloktól, ahol jellemzően 1G vagy 10G sebességet kapsz egyetlen sávon. Míg SFP + egyetlen 10G csatornát támogat, a QSFP+ ezt a csatornaképességet négyszeresére növeli. A párhuzamosság egyik előnye a megnövekedett sávszélesség és a megnövekedett portsűrűség, amelyre szükség van a nagy forgalom támogatásához nagyméretű hálózati környezetekben.
Az átviteli elvek a QSFP+ esetében is eltérőek lehetnek. A QSFP+ modulok, mint például a QSFP 40G SR4, párhuzamos optikát használnak, ami azt jelenti, hogy négy különálló 10G jel fut egyszerre négy különböző szálon, míg az olyan technológiák, mint a DWDM egyetlen szálon lévő, különböző hullámhosszú jeleket kombinálhat. A QSFP+ párhuzamos módszerek használata mind a késleltetés, mind az elrendezés szempontjából előnyös, mivel nem kell multiplexálni a jeleket az átvitelhez.
A rövid távú, MPO/MTP csatlakozókkal ellátott multimódusú szál szintén kedvező előnyt jelent az elrendezés szempontjából.
Hogyan illeszkedik egy QSFP+ modul a hálózati szabványokhoz és protokollokhoz?
A QSFP+ modulok MPO/MTP optikai csatlakozókat használnak, amelyek számos – jellemzően nyolc – szálat kötegelnek egyetlen csatlakozóba, hogy négy 10G csatornát továbbítsanak, egyidejűleg mindkét irányban továbbítva az adatokat. A többmódusú szál és a szokásos többszálas csatlakozók kombinációját rövid távolságú, alacsony költségű adatközponti kapcsolatokban használják, ami leegyszerűsíti a telepítést és a karbantartást.
Ezek a modulok megfelelnek az IEEE 802.3ba szabványoknak, különösen a 40GBASE-SR4 szabványnak, amely a rövid hatótávolságú, többmódusú optikai szálon történő átvitelt írja elő 40 gigabites Ethernet esetén. Ez a megfelelőség kiszámítható interoperabilitást biztosít több gyártót érintő forgatókönyvekben, ami rendkívül fontos a vállalati és adatközponti hálózatépítés szempontjából.
Az Ethernet mellett a QSFP+ modulok olyan protokollokat is támogatnak, mint az InfiniBand, amelyeket általában nagy teljesítményű számítástechnikai rendszerek klaszterezésére használnak. A QSFP+ modulok által támogatott protokollok sokfélesége rugalmas lehetőséget kínál számos olyan alkalmazás számára, amelyek megbízható, alacsony késleltetésű, nagy átviteli sebességű kapcsolatokat igényelnek.
A szabványosított interfészek minimalizálják a szállítói függőséget, és megkönnyítik az átállást a korszerűsített hálózatokra. A létesítményüzemeltetők konzisztens teljesítményre számíthatnak, miközben szélesebb körű támogatást kapnak az ökoszisztémában, és igazodnak az iparági szabványokhoz.
Miért ideális a QSFP+ modularchitektúra a 40G hálózatokhoz?

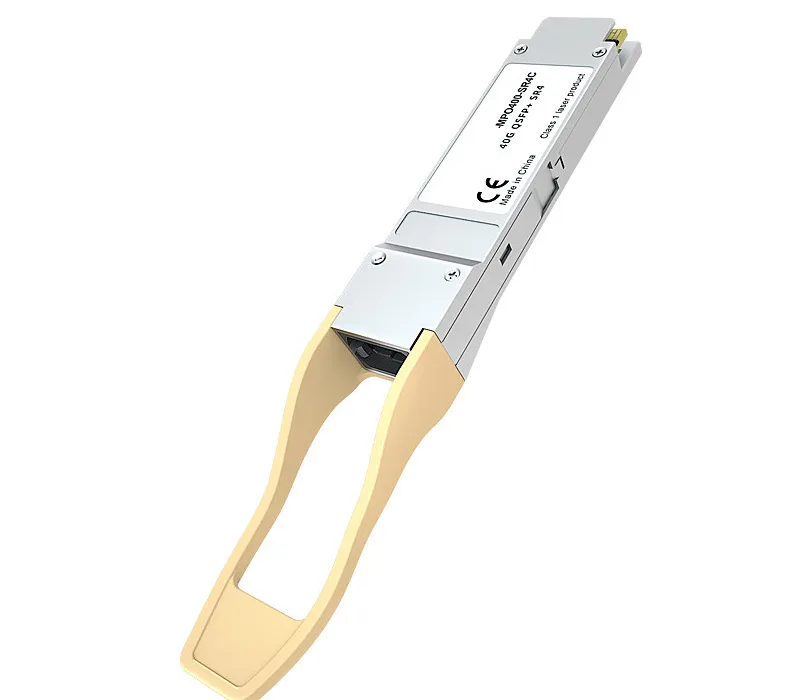

A QSFP+ architektúra kompakt és párhuzamos, 4 csatornás architektúrát alkalmaz a portsűrűség és a hőelvezetés hatékony kiegyensúlyozására. A QSFP+ modul négy 10G sávot továbbít párhuzamosan, kis méretének köszönhetően helyet takarít meg a kapcsolóknak, és jó hőelvezetést tesz lehetővé, ami kulcsfontosságú a sűrű hálózati környezetekben.
A QSFP+ modulok üzem közben cserélhetők, ami azt jelenti, hogy a hálózati eszközök kikapcsolása nélkül cserélhetők vagy frissíthetők, ami minimális állásidőt és fokozott hálózat rendelkezésre állást eredményez karbantartás vagy skálázás során.
A QSFP+ általában energiahatékony, optimalizált energiát fogyaszt, az energiafogyasztás pedig gigabitenként az átvitt adatokhoz képest sok alternatívánál alacsonyabb. Kevés kábellel és kevesebb adó-vevő porttal rendelkezik, ezért a teljes birtoklási költség jelentősen alacsonyabb. Ezek az előnyök megkönnyítik a telepítést, és lehetővé teszik a skálázható növekedést vertikálisan és horizontálisan egyaránt a 40G hálózati topológiák esetében.
Hogyan válasszuk ki a megfelelő QSFP+ modult a 40G hálózatunkhoz?
A megfelelő QSFP+ modul kiválasztásakor néhány fontos paramétert kell figyelembe venni: a távolságot, a szál típusát, a digitális optikai monitorozási (DOM) képességet és a gyártó támogatását.
A távolság fontos tényező, mivel ez határozza meg, hogy rövid hatótávolságú többmódusú vagy hosszú hatótávolságú egymódusú modulokra van-e szükség. Számos adatközpont, amely többmódusú szálakat használ racken belüli vagy rövid összeköttetésként, alacsonyabb költségekkel és egyszerűbb kábelezési lehetőségekkel rendelkezik, mint az egymódusú szál. Az egyetemi stílusú hálózatokkal rendelkező vállalatoknak szükségük lehet az egymódusú szál nagy hatótávolságú képességeire a magas jelminőség fenntartása érdekében távolságokon keresztül.
A szál típusa a jel minőségét és a költségeket is befolyásolja. A többmódusú szál rövidebb távolságokra alkalmas, míg az egymódusú szál növelheti a várható távolságot, de potenciálisan megnövekedett költségekkel. Ha az eredeti modul illeszkedik a meglévő kábelezéshez és infrastruktúrához, az zökkenőmentesebbé teszi a telepítési folyamatot, és a frissítés költségei szükségtelenek lesznek.
A DOM képesség lehetővé teszi a különféle optikai paraméterek, többek között a hőmérséklet, a feszültség és az optikai teljesítmény folyamatos és valós idejű monitorozását. Ezek a képességek segíthetnek a hálózat teljesítményének előkészítésében és fenntartásában azáltal, hogy riasztást küldenek a potenciális teljesítményproblémákról vagy az alkatrészhibákról, mielőtt azok komolyabbá válnának, ami még fontosabb, mivel a hálózati sebesség folyamatosan 40G-re bővül.
A gyártói kompatibilitás biztosítja, hogy a firmware, a hardver és a gyártók összhangban legyenek egymással, ami különösen fontos a több gyártóból álló hálózatokban, mivel csökkenti vagy kiküszöböli az interoperabilitási problémákat. A modulok beszerzése egy jó hírű gyártótól, amely ésszerű tesztelési és jótállási szabályzatokkal rendelkezik, segít csökkenteni a kockázatokat, és megkönnyíti a technikai támogatást, ha szükséges.
Azzal, hogy ezeket a paramétereket összehangolják a hálózat igényeivel – legyen szó akár adatközponti hálózati alkalmazásokról, akár vállalati alkalmazásokról –, a rendszergazdák fenntarthatják a teljesítményt, a megbízhatóságot és a költségeket, miközben biztosítják a nagyobb befektetések jövőbiztosságát.
Hogyan diagnosztizálható és elháríthatók a QSFP+ modul gyakori problémái?
A QSFP+ modulok hibái és teljesítményproblémái jelveszteség, fizikai sérülés vagy elektromos problémák miatt fordulhatnak elő. Az olyan dolgok, mint a szennyezett csatlakozók vagy a meggörbült szálak, befolyásolják a jel erősségét. Ezenkívül a hardver túlmelegedése vagy meghibásodása kommunikációs problémákat okozhat; a csomagvesztés vagy a kapcsolat stabilitásának hibái túlmelegedésből vagy hibás alkatrészekből adódhatnak.
A digitális optikai monitorozás (DOM diagnosztika) az egyik módja annak, hogy a kezelők valós időben kapjanak információt a működési állapot paramétereiről. Ez a fajta betekintés lehetővé teszi a hibák proaktív diagnosztizálását, aminek eredményeként a kezelők korán cselekedhetnek és elháríthatják a problémát, mielőtt az súlyosbodna, ezáltal csökkentve az állásidőt.
A strukturált hibaelhárítás a következőket foglalná magában:
- Csatlakozók és kábelek ellenőrzése szennyeződés vagy sérülés szempontjából; kábelek vagy csatlakozók szükség szerinti tisztítása vagy cseréje.
- A DOM-metrikák, különösen a hőmérséklet, a feszültség és az optikai teljesítmény vizsgálata hardverhibákra utaló rendellenességek után kutatva.
- A gyanús modulok cseréje az ismert hibás hardverek izolálása érdekében.
- A gazdagéppel való kompatibilitás megerősítése annak biztosítására, hogy a firmware vagy más inkompatibilitások ne okozzák a problémát.
- Száloptikázás folytonosságának és a vonali jel integritásának tesztelése például optikai teljesítménymérők vagy OTDR segítségével.
Ezek a lépések biztosítják, hogy a hibaelhárítás a lehető leghatékonyabb és leggyorsabb legyen, segítve a fontos 40G-s kapcsolatok magas üzemidejének fenntartását.
Miben mutatkozik meg a QSFP+? Tipikus felhasználási esetek a 40G modulokhoz

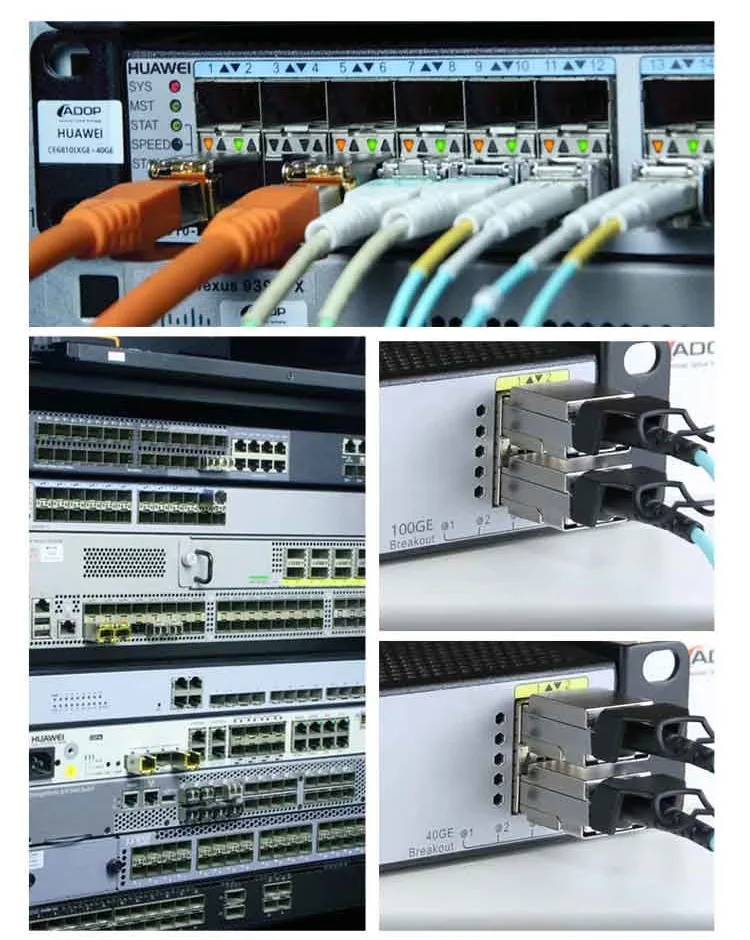

A QSFP+ modulok ideálisak olyan környezetekben történő telepítésre, amelyek nagy sávszélességet és alacsony késleltetést igényelnek, például adatközpontokban, nagy teljesítményű számítástechnikai (HPC) klaszterekben és vállalati gerinchálózatokban. Egy adatközpontban a QSFP+ nagy átviteli sebességet tesz lehetővé a szerverek és a tárolók közötti kelet-nyugati irányú forgalomáramlásban, ami kritikus fontosságú, mivel számos szolgáltatás processzor túlterhelést igényel (például virtualizációban vagy felhőszolgáltatásokban) sebesség- vagy átviteli sebességromlás nélkül.
Egy HPC infrastruktúrában a QSFP+ modulok lehetővé teszik az alacsony késleltetésű adatátvitelt egyik csomópontról a másikra nagyméretű szimulációk és számítások során. Amikor sokkal nagyobb adathalmazok mozognak egyik csomópontról a másikra, a nagy sebességű 40G QSFP+ képesség felgyorsítja a valós idejű adatfeldolgozáshoz szükséges kommunikációt, és alapvető követelmény a HPC számára.
Ahogy a vállalat felé halad, a QSFP+ modulok telepíthetők az adatközpontba vagy a vállalati gerinchálózatba több telephely összekapcsolására és az összes irodák közötti forgalom támogatására – különösen a nagyobb terhelés esetén, amely nagy mennyiségű adat átvitelét igényli az irodák között. A QSFP+ javítja a késleltetést, és jól skálázható, így további csatlakozási vagy követelmény nélkül is megvalósítható.
Jó példa erre egy pénzügyi szolgáltató adatközpont esete, amely 10G csatornákon és 10G QSFP+ portokon működött. A 40G QSFP+ portokra való frissítés után a pénzügyi szolgáltató adatközpont négyszeresére növelte a feltöltés átviteli sebességét a meglévő rack méretének növelése nélkül.
A HPC-környezetekben a feldolgozási hatékonyságot támogató 40G QSFP+ modulok hatékony használatának köszönhetően hasonló csökkenést tapasztaltak a feldolgozási időkben. Mindkét példa azt mutatja, hogy a QSFP+ modulok javítják az agilitást és a skálázhatóságot, ami elengedhetetlen minden olyan hálózat számára, amely nagy adatigényekkel küzd.
Hogyan telepített sikeresen egy nagy adatközpont QSFP+ 40G modulokat?
Egy kiemelkedő globális adatközpont egyre növekvő hálózati forgalommal és véges portkapacitással nézett szembe. A hagyományos 10G-s kapcsolatok nem tudtak lépést tartani a megnövekedett munkaterheléssel, ami átviteli szűk keresztmetszetekhez és alkalmazáskéséshez vezetett. A véges fizikai tér tovább bonyolította a létesítmény bővítésének lehetőségeit.
A QSFP 40G SR4 modulok bevezetése négy 10G-os sávot vont össze egyetlen 40G-os kapcsolattá, gyakorlatilag megnégyszerezve a portsűrűséget (anélkül, hogy négyszeres rack helyigénnyel járt volna). A párhuzamos struktúra enyhítette a hőmérsékleti problémákat, és nagy igénybevétel mellett is megőrizte a hálózati teljesítményparamétereket.
Néhány kulcsfontosságú operatív tanulság a szállítók kompatibilitásának korai ellenőrzésére vonatkozott, hogy elkerülhető legyen az integráció lassú napjai. A digitális optikai monitorozás (DOM) funkció lehetővé tette a problémák gyors azonosítását és korlátozott állásidőt eredményezett.
A folyamatos személyzeti képzés és a firmware frissítései hozzájárultak a teljesítményhez és a megbízhatósághoz. Ez egy reprezentatív példa a QSFP+ hatására, és arra, hogyan teheti lehetővé a 40G hálózatok átalakítását a költségek csökkentése és a működési rugalmasság fenntartása mellett.
QSFP+ modulok összehasonlítása márka és képesség szerint
Egy összehasonlító teljesítményértékelés során három gyártó vezető QSFP+ moduljait vizsgálták kontrollált laboratóriumi körülmények között. A tesztelés részeként értékelték az adó távolságát, a bithibaarányt (BER) és a csatornakitörési teljesítményt.
Minden modul bithibamentes teljesítményt nyújtott akár 100 méteres távolságig többmódusú szálon keresztül. Ennek ellenére a hőmérséklet-terheléses tesztek során a teljesítményben eltérés mutatkozott, egyes márkájú modulok alacsonyabb BER-értéket (BER) vagy magasabb megbízhatóságot és élettartamot értek el, amit azonos körülmények között alacsonyabb BER-érték igazolt.
A csatornakibontás, vagyis egyetlen 40G-os csatorna négy különálló 10G-os csatornára való felosztása apró különbségeket mutatott, amelyek befolyásolhatják a más hálózati hardverekkel való interoperabilitást.
Összefoglalva, a vásárlóknak az alacsony BER-t (BIR) biztosító modulteljesítményre kell összpontosítaniuk, és stabil csatornakitöréssel rendelkező modulokat kell keresniük egy robusztus 40G-s kapcsolat fejlesztése során. Minden esetben az olyan gyártókkal való együttműködés, akik közzétett tesztjelentésekkel támasztották alá modultermékeiket, korlátozta a vásárlók kockázatát, és a telepítések során további hálózati rendelkezésre állást biztosított.
Mi a következő lépés? A QSFP+ és a 40G hálózat evolúciójának jövőjének megértése
Egy QSFP+ alappal a sávonkénti 28G területet QSFP28-ra fejlesztik, lehetővé téve egy 100G-os hálózat létrehozását visszafelé kompatibilitással. A QSFP-DD (dupla sűrűség) két sávval bővíti a hálózatot, így összesen 8 sáv lesz, ami 400G-ot tesz lehetővé, miközben a jövőbeli adatforgalom hihetetlen növekedését is figyelembe veszi.
Ezen különböző formai tényezők és technológiák ismerete lehetővé teszi a hálózati építészek számára, hogy olyan migrációs útvonalakon gondolkodjanak, amelyek gazdaságilag hatékonyak és végső soron skálázhatóak lehetnek. Az újonnan megjelenő szabványokba való előzetes befektetés megakadályozza az infrastruktúra teljes újratervezését.
Ha a szervezetek megértik, hogy mi várható a QSFP+, majd a QSFP28 és végül a QSFP-DD formátumon túl, az lehetővé teszi számukra, hogy a 40G hálózatokat természetes módon skálázzák a vállalat fejlődésével és az alapul szolgáló technológiai fejlesztésekkel.
Összegzés
A QSFP+ modulok kulcsfontosságú alapját képezik mind a jelenlegi, mind a jövőbeli 40G hálózatoknak, kompakt, nagy sebességű kapcsolatot biztosítva, amely elengedhetetlen a megnövekedett adatigény kielégítéséhez. A QSFP+ modulok fejlesztése egyensúlyt teremt a skálázhatóság, a hatékonyság és a hőelvezetési képességek között, hogy elősegítse a hálózat növekedését a költséggazdálkodással.
A hálózat hatékony kiválasztása, telepítése és karbantartása a QSFP+ modulok és a technológia moduláris komponenseinek megértésétől és használatától függ, miközben a hálózatot megbízhatóan és hatékonyan működtetjük. A kiválasztott modulok megfelelő összehangolása a működési követelményekkel és a szállítók funkcionális kapacitásával maximális értéket biztosít az üzemeltető számára, miközben minimalizálja a kockázatokat és biztosítja a maximális üzemidőt.
Egy teljes technológiai rendszerre kiterjedő, elegendő adatgyűjtés, valamint a QSFP+ technológiákat alkalmazó, megalapozott cselekvési stratégia lehetővé teszi a stratégiai és magabiztos operatív infrastrukturális döntéseket, miközben fenntartható és vonzó 40G hálózatkész környezetet teremt a jövő számára.
