Küszködik a bővülő hálózati igényekkel, de nincs elég kiépített optikai kábele? Ha el tudja képzelni, hogy több tucat 1G jelet továbbítson egyetlen optikai szálon, ezáltal jelentősen növelve a kapacitást, és nem kell pénzt költenie további optikai kábelek telepítésére, akkor érdemes többet megtudnia a költséghatékony 1G-ről. DWDM SFP, amely kibővíti a sűrű hullámhossz-osztásos multiplexelés elérését. Ez a fejlett technológia több csatornát egy szűkebb optikai hullámhossz-burokba helyez át, ezáltal javítva az elérhetőséget, minimalizálva a szálak használatát, és lehetővé téve a nagy sűrűségű és nagy távolságú telepítéseket, amelyek elengedhetetlenek a gerinc- és a metróhálózatokban. Az útmutató megvizsgálja az 1G DWDM SFP modul alapelveit, a termékválasztási lehetőségeket, és kibővíti a telepítési gyakorlatot a... 1G DWDM SFP modul mint hatékony módja a hálózat növekedésének költséghatékony és skálázható módon történő növelésére.
1G DWDM SFP termékcsalád: Fedezze fel a legjobb megoldást hálózatához
Az 1G DWDM SFP termékcsalád hatalmas hullámhossz-választékot kínál, amely a nagy sűrűségű, nagy távolságú hálózatokban alkalmazható alkalmazások számos variációját lefedi. Az ITU-T csatornák 191.3 THz-től (kb. 1563 nm) 196.1 THz-ig (kb. 1533 nm) terjedő tartományát lefedik, így a hullámhosszak minden lehetséges hullámhossz-kiválasztást lehetővé tesznek a csatornakiosztás optimalizálása érdekében.
Ezenkívül a DWDM SFP-k univerzálisan kompatibilisek mind a nagyobb gyártók kapcsolóival, mind routereivel, és szigorú minőségellenőrzési folyamaton mennek keresztül, hogy biztosítsák stabilitásukat és megbízható működésüket minden körülmények között.
A kiemelt modellek a következők:
- 1G DWDM SFP 191.3 THz (1563.86 nm) – nagy átviteli igényű gerinchálózati kapcsolatokhoz ajánlott.
- 1G DWDM SFP 193.1 THz (1552.52 nm) – nagyon népszerű a nagyvárosi hálózatokban, amelyek kihasználják mind az elérhetőséget, mind a sávszélességet.
- 1G DWDM SFP 196.1 THz (1533.47 nm) – nagy távolságú alkalmazásokhoz tervezve, ahol a teljesítménynek meg kell őriznie a jel integritását.
Ezenkívül minden modul támogatja a működés közben cserélhető telepítési opciót, és tartalmaz egy diagnosztikai monitorozó interfészt (DMI), amely szinte azonnali visszajelzést biztosít a teljesítmény monitorozásához stb.
Ez a termékcsalád egy olyan termékkategóriát hoz létre, amely minden hálózattervező számára lehetővé teszi hálózata valódi skálázását és jövőbiztossá tételét egy rugalmas és gazdaságosan megvalósítható kivitelben a kínált DWDM adó-vevő modelleknek köszönhetően.
Kérjük, tekintse meg a termékkatalógust a specifikációkért és a termékek összehasonlításáért, amely lehetővé teszi, hogy leszűkítse a választékot az 1G DWDM SFP termékek között, hogy pontosan megfeleljen hálózati igényeinek.
BYXGD-1.25Gb-DWDM-SFP-1563nm-80KM-LC: Ez az 1.25 G-os DWDM SFP modul 80 km-es átvitelt kínál egymódusú szálon a C sávban. DFB lézerrel rendelkezik, amely 0-5 dBm-es átviteli sebességet biztosít, és PIN fotodiódával rendelkezik, amelynek érzékenysége ≤ -24 dBm. 9 dB-es kioltási aránnyal rendelkezik, és LC csatlakozót használ a könnyű hálózati illesztés érdekében.

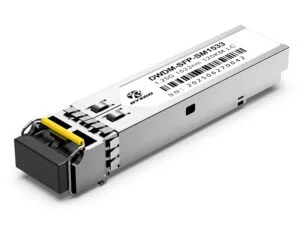

BYXGD-1.25Gb-DWDM-SFP-1533nm-120KM-LC: Ez a DWDM SFP adó-vevő modul akár 120 km-es távolságra is képes továbbítani adatokat egymódusú szálon a C-sávban. Tartalmaz egy 1-5 dBm DFB lézert és ≤ -31 dBm érzékenységű APD fotodiódát. 9 dB kioltási aránnyal rendelkezik, és LC csatlakozót használ az egyszerű hálózati telepítés érdekében.
Miért válassza az 1G DWDM SFP-t? Mit kínál a hálózatában?

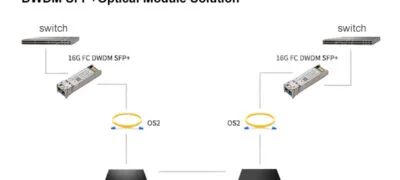

Az 1G DWDM SFP modulok sűrű hullámhossz-osztásos multiplexelést (DWDM) használnak több 1G jel egyidejű továbbítására egyetlen szálon. Képzeljen el egy sűrűn zsúfolt autópályát, ahol több tucat sáv (hullámhossz) autó (adatfolyam) halad egymástól függetlenül ütközés nélkül, így maximalizálva a szál kapacitását.
A DWDM az ITU-T hullámhossz-rácsain alapul, amelyek a csatornákat egymáshoz közel, gyakran mindössze 0.8 nm távolságra osztják ki. Ezzel az elosztással a hálózatok jelentősen megsokszorozhatják a sávszélességet, és az átvitel a hagyományos távolságokon túlra, néha 80 km-nél is messzebbre kiterjeszthető regeneráció nélkül.
A DWDM technológia nagy sávszélességet és távolsági képességeket biztosít, valamint jelentősen csökkenti a száloptikai infrastruktúra követelményeit. Ezáltal az 1G DWDM SFP modulok ideálisak metropolisz- és gerinchálózati alkalmazásokhoz, ahol mind a kapacitás, mind a távolság kritikus fontosságú.
Az optikai kábelek megtakarítására való képesség mellett a DWDM nagyobb skálázhatóságot és rugalmasságot biztosít a jövőbeli hálózatok bővülésének támogatásához a fizikai fejlesztések költségei nélkül.
A DWDM technológia előnyei
A DWDM technológia és egyéb lehetőségek részletesebb megismeréséhez látogassa meg a következő weboldalt: DWDM vs. WDM részletezi az architektúrát és az előnyöket.
Végezetül, az 1G DWDM SFP modulok lehetővé teszik a hálózatok számára, hogy nagy adatátviteli távolságokat érjenek el, miközben optimalizálják a szálak kihasználását, és egyidejűleg robusztus és skálázható kommunikációs infrastruktúrát tesznek lehetővé!
Részletes 1G DWDM SFP elemzés
A megfelelő 1G DWDM SFP modul hálózatba integrálásakor fontos megérteni néhány fontos specifikációt, és azt, hogy ezek hogyan viszonyulnak a hagyományos 1G SFP adó-vevőkhöz. A DWDM technológia lehetővé teszi több, egymáshoz közel elhelyezkedő hullámhossz használatát egyetlen optikai kábelen keresztül, az ITU-T által meghatározott csatornák felhasználásával, ami könnyen lehetővé teszi a további sávszélesség és a nagyobb távolságok kihasználását.
Az 1G DWDM optikai adó-vevő kiválasztásakor figyelembe veendő fő paraméterek közé tartozik a pontos hullámhossz, amelyet az ITU-T rács alapján választanak ki, jellemzően a 191.3 THz és 196.1 THz közötti tartományban. A pontos csatorna kiválasztása lehetővé teszi az adó-vevő mindkét végén történő műveleteket az interferencia elkerülése és a jel-zaj arány csökkentése érdekében az adatátvitel során. Az optikai teljesítménykeret határozza meg, hogy milyen messzire lehet egy jelet továbbítani vagy venni, mielőtt a jel minősége romlana. A hullámhossz mentén történő erősítés jellemzően akár 80 km-es távolságot is lehetővé tenne a keret elérésének biztonságos tartományaként.
Az 1G DWDM adó-vevők egy másik kritikus szempontja az inkluzivitás; az optoelektromos adó-vevőknek kompatibilisnek kell lenniük a teljes hálózaton és a száloptikai infrastruktúrán, hogy a felhasználók minden probléma nélkül használhassák az 1G DWDM SFP-t.
Az alábbi táblázat az 1G DWDM SFP és a standard 1G SFP modulok átfogó összehasonlítását mutatja be:
Funkció-összehasonlító táblázat
| Jellemző | 1G DWDM SFP | Hagyományos 1G SFP |
| Rostfelhasználás | Több hullámhossz egyetlen szálon | Egy hullámhossz szálanként |
| Modulváltozatosság | ITU-T csatornák támogatása 191.3 és 196.1 THz között | Általában egyetlen fix hullámhosszúságú (1310 nm vagy 1550 nm) |
| A telepítés bonyolultsága | Magasabb – Pontos hullámhossz-koordinációt és multiplexelést igényel | Alsó – Csatlakoztasd és használd szabványos optikai kábellel |
| Költség | Magasabb előzetes költségek a multiplexálás és a pontosság miatt | Alacsonyabb kezdeti költség, de magasabb szálfelhasználás |
| Tipikus alkalmazások | Nagy csatornasűrűséget igénylő hosszú távú metró-gerinchálózatok | Rövidebb, alacsony sűrűségű pont-pont kapcsolatok |
A megfelelő hullámhossz-illesztés kiválasztása nagymértékben csökkenti a potenciális csatornaáthallást és biztosítja a hálózat megbízhatóságát, így ez a lépés különösen fontos a DWDM rendszer tervezési folyamatában.
A tényleges specifikációk és követelmények megvitatása mellett a komplexitás, a költségek és a teljesítmény közötti megfelelő egyensúly azonosítása is segít az 1G DWDM SFP modulok skálázható és nagy sűrűségű helyzetekhez való hozzáadásakor.
1G DWDM SFP modulok hibaelhárítása: Néhány gyakori probléma és megoldásuk
Az 1G DWDM SFP modulok időnként problémákat okozhatnak a sűrű hullámhosszú környezetben való telepítésük miatt. Bármely DWDM rendszerrel kapcsolatos probléma a hullámhossz-csatornaütközés lehetősége, amikor két csatorna átfedésben lévő hullámhosszakon működik, ami interferenciát okoz a két jel között. El lehet képzelni, hogyan hangzana, ha különböző rádióállomások ugyanazon a frekvencián lennének; más szóval, a két csatorna egyszerre játszana ugyanazon a frekvencián, és megnehezítené a hallottak tisztán megkülönböztetését.
Csatornaáthallás – Csatornaáthallás akkor fordul elő, amikor két csatorna interferál egymással, ami hozzájárul a jelminőség romlásához. Az áthallás forrása általában a jó jelszűréshez nem megfelelő csatornaelválasztás. Mindenesetre a csatornák szétválasztása az egyetlen módja az áthallás kiküszöbölésének.
Csatornaeltérés – További probléma merülhet fel, ha az adómodul és a vevőmodul különböző hullámhosszon van, amelyre ebben az esetben nem alkalmazhatók ITU-T szabványok. Ez megakadályozná a két modul kommunikációját.
Bármely hibaelhárítási módszerrel kapcsolatban (Kattintson ide, ha többet szeretne megtudni a témáról) hibaelhárítás), a döntés gyakran szisztematikus értékelésen és megerősítésen alapul. A hibaelhárítást CLI-parancsokkal kezdje, például:
interfészek adó-vevő részleteinek megjelenítése
optikai interfészek megjelenítése
Ezek a parancsok segítenek a Tx/Rx teljesítményszintek pontosságának, hullámhossz-pontosságának és a modul(ok) állapotának következetes monitorozásában.
Gyorsan azonosíthatja a potenciális hibákat az atipikus optikai teljesítményértékek, valamint a váratlan hullámhossz-állapotjelentések figyelésével.
A rendszeres karbantartásnak magában kell foglalnia a csatlakozók tisztítását, a szál integritásának megerősítését és a megfelelő EDFA/DP/adó-vevő telepítésének ellenőrzését.
Ezen gyakorlatok alkalmazása hatékonyan és késedelem nélkül megoldja a gyakori 1G DWDM SFP problémák többségét, és segít biztosítani a megbízható hálózat működését.
1G DWDM SFP, amely lehetővé teszi a hatékony metró gerinchálózati infrastruktúra bővítését
Egy nagyvárosi szolgáltató kimaxolta adatforgalmi igényeit, de a rendelkezésre álló adatterület csak négy, egyenként 1 Gbps sebességű kapcsolattal tette lehetővé a sávszélesség növelését a meglévő optikai infrastruktúrán keresztül, új optikai kábelek árán. Ennek eredményeként gyorsan kihasználták a rendelkezésre álló területet 1G DWDM SFP modulok telepítésével, és gyorsan bővítették a sávszélességet a meglévő optikai infrastruktúra segítségével.
A szolgáltató DWDM technológiát használt több 1G csatorna egyetlen optikai szálra multiplexeléséhez, ami elképesztő, 65%-os megtakarítást jelentett az előző telepítéshez képest. Az optikai szál/anyagfelhasználás megtakarítása mellett a projekt közel másfél hónapnyi munkaerőt takarított meg a szolgáltatónak – és ami még fontosabb, az ügyfelének – a hagyományos optikai infrastruktúra telepítéséhez képest.
Ezen fejlesztések eredményeként drasztikusan megnőtt az optikai és 1G DWDM SFP modulok telepítésének sebessége, több héttel lerövidítve a projektek ütemtervét. Minden egyes frissítés jelentősen növelte a hálózati kapacitást, miközben megőrizte a végfelhasználók vagy ügyfelek számára nyújtott szolgáltatást, és a várható szolgáltatáskiesés csökkentésével javította az ügyfélélményt.
Ez egy példa arra, hogy az 1G DWDM SFP modulok hogyan tették lehetővé a szolgáltatók számára, hogy jelentősen bővítsék szállítási kapacitásukat, növekedési potenciállal a skálázható modulok révén anélkül, hogy feláldoznák a költségeket, az időt, vagy túlságosan kihasználnák a meglévő infrastruktúrájukat. Mindannyian és a mindennapi hálózatunk az ilyen típusú stratégiáktól függ!
Gyakran ismételt kérdések
Az 1G DWDM modulok képesek több hullámhossz multiplexálására egyetlen szálpáron, növelve a kapacitást és az hatótávolságot. A BiDi párosított hullámhosszakat használ kétirányú adatfolyam biztosítására egyetlen szálon, általában rövidebb távolságon.
A távolságok jellemzően akár 80 km-t vagy többet is elérhetnek, a teljesítménykerettől, a szál minőségétől és attól függően, hogy használnak-e erősítést.
Az ITU-T csatornákhoz való gondos illesztés elkerüli a csatornainterferenciából eredő lehetséges problémákat, miközben biztosítja a megbízható, nagy távolságú átvitelt.
Többnyire igen, de mindig érdemes ellenőrizni a kompatibilitást és a firmware verziókat a biztonság kedvéért.
A teljesítmény maximalizálása érdekében rendszeresen ellenőrizni és tisztítani kell a száloptikai csatlakozókat, ellenőrizni kell az adó-vevő diagnosztikáját, valamint az optikai teljesítményszintet.
Lépjen kapcsolatba velünk a legjobb megoldásért
Az 1G DWDM SFP modulok maximalizálhatják a sávszélesség-skálázást, valamint a meglévő optikai hálózat hatékonyságát, és biztosíthatják a sikeres nagy távolságú átvitelt, ami annyira fontos mind a gerinchálózatok, mind a nagyvárosi hálózatok számára. Ezek a skálázható megoldások nagyfokú jövőbiztosságot is nyújtanak az infrastruktúra számára hosszú évekre, miközben csökkentik a költségeket.
Fedezze fel az 1G DWDM SFP termékek teljes skáláját, hogy megfeleljen hálózata egyedi igényeinek. Ha többet szeretne megtudni a legjobb telepítésről és az általános teljesítményről, egy technikai támogatási kapcsolattartó megtaníthatja Önt a mesh rendszer legjobb telepítésére is.
