Puertos SFP y compatibilidad de switches: lo que necesita saber

¿Alguna vez se ha enfrentado a una interrupción importante de la red causada por una pequeña discrepancia de puerto? Imagine una oficina donde toda la comunicación se vuelve un caos porque un puerto SFP no reconoce su módulo. No creería cómo el más mínimo detalle puede interrumpir por completo los flujos de trabajo. Comprender los detalles de los puertos SFP y la compatibilidad de los módulos le proporcionará la información necesaria para evitar interrupciones de la red, optimizar el rendimiento y habilitar la conectividad necesaria para impulsar el negocio.

¿Por qué es tan importante la compatibilidad? Riesgos y desafíos de la compatibilidad de puertos SFP

La compatibilidad de puertos y módulos SFP genera diversos riesgos. El primer riesgo, considerado el más inmediato, es la inactividad inesperada de la red, que finalmente detiene la transferencia de datos, afecta la comunicación y, en general, reduce la productividad de una organización. Por ejemplo, un centro de datos estuvo cerrado durante varias horas debido a interrupciones extremas de la red después de que el nuevo instalador de parches intentara instalar módulos de terceros no probados. Sin duda, este proceso ralentizó o detuvo su productividad.

Desafortunadamente, el tiempo de inactividad o las interrupciones del servicio suelen ser solo el comienzo. Los módulos instalados pueden funcionar, pero pueden provocar otras degradaciones del rendimiento, lo que provoca transferencias de paquetes lentas, pérdida de paquetes y conectividad inconsistente.

Además, muchas garantías de fabricantes de hardware o conmutadores suelen especificar el uso de módulos compatibles y aprobados. La creciente evidencia de módulos sin soporte puede reducir rápidamente las reclamaciones presentadas bajo garantía, como descubrió rápidamente una organización al reemplazar cientos de módulos tras ser rechazadas.

Si esto no fuera suficiente, se empezarán a acumular costes potenciales debido a dispositivos o configuraciones posteriores que también pueden fallar como resultado de fallos en los módulos o puertos SFP.

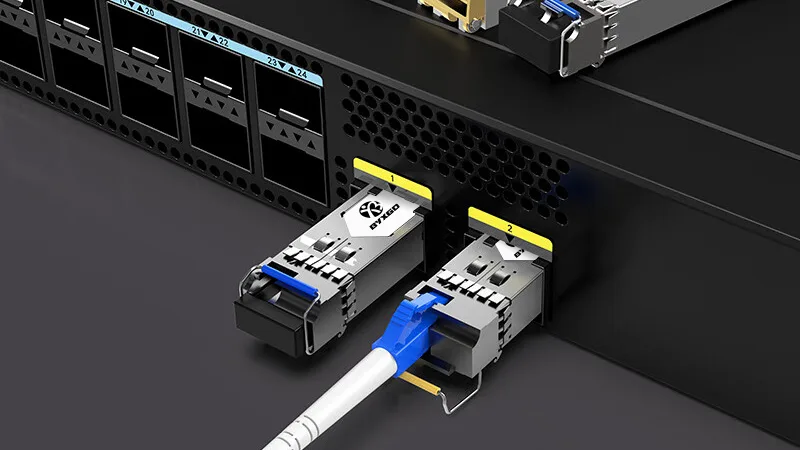

Quizás se pregunte qué es un puerto SFP. Un puerto SFP es una pequeña ranura intercambiable en caliente disponible en conmutadores y routers que proporciona módulos transceptores desmontables ubicados dentro del puerto. Este diseño modular funciona bien para convertir señales eléctricas en señales ópticas a través de fibra o cobre. Las capacidades de estos dispositivos son amplias, pero si el conmutador y el módulo transceptor no están específicamente alineados para garantizar la compatibilidad, la conectividad no funcionará o será inestable.

Dicho esto, la compatibilidad es un componente fundamental en una arquitectura de red estable. Una correcta compatibilidad de puertos y módulos evita conexiones defectuosas, lo que reduce el tiempo de mantenimiento. Ignorar la compatibilidad puede aumentar el tiempo de resolución de problemas, además de generar un mayor desgaste del hardware en caso de seleccionar incorrectamente los módulos SFP.

Evite el riesgo de tiempo de inactividad si la conectividad de la que depende es crítica. La mayoría de las protecciones para sus dispositivos de almacenamiento e infraestructura comienzan por conocer la compatibilidad de cada módulo SFP que pueda instalarse en un puerto de switch compatible.

Tipos de puertos y módulos: comprensión de las especificaciones técnicas y la base de la compatibilidad

Los puertos y módulos SFP pueden considerarse herramientas y, como tales, están diseñados para aplicaciones específicas. Reconocer sus clasificaciones y capacidades permite que los elementos de la red se integren correctamente.

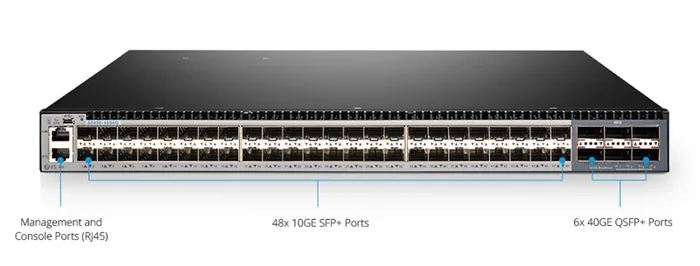

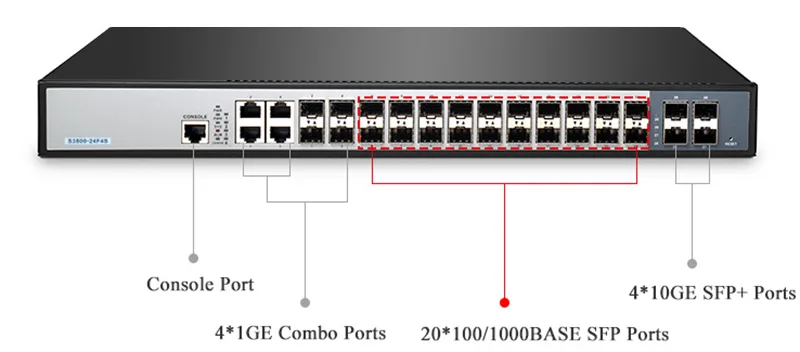

Varios tipos de puertos y capacidades

• SFP estándar (1G): Se utiliza principalmente para Gigabit Ethernet y admite velocidades de hasta 1 Gbps. Se suele usar para conexiones genéricas, como conmutadores de acceso y servidores.
• SFP+ (10G): aumentado a 10 Gbps, se utiliza frecuentemente para aplicaciones de gran ancho de banda en centros de datos o capas de agregación.
• SFP28 (25G): velocidades de hasta 25 Gbps, volviéndose cada vez más popular para conexiones “a prueba de futuro” en la red troncal de una empresa.
• QSFP+ (40G): Quad Small Form-factor Pluggable Plus reúne cuatro carriles de 10 Gbps en un solo módulo, lo que proporciona 40 Gbps.

Cada tipo de puerto contará con un módulo correspondiente, diseñado para su velocidad y protocolos de señalización. En concreto, el puerto SFP estándar se emparejaría con módulos SFP-1G-SX, lo que significa que si los módulos SFP se comunican mediante transceptores ópticos de onda corta, solo sería práctico usarlos para conexiones locales de < 550 metros. Los puertos ultra SFP+ se comunicarían con módulos como el SFP-10G-LR, que tiene un cuerpo largo y está optimizado para enlaces de fibra de largo alcance, normalmente de hasta 10 kilómetros.

Ejemplo

Una corporación multinacional decidió usar el módulo SFP estándar en un puerto SFP+ para ahorrar dinero. Como resultado, experimentaban fluctuaciones de enlace y errores de datos, lo que les hizo perder mucho tiempo y dinero en la modernización adecuada con los módulos necesarios. No pudieron entender realmente la causa de la falla hasta que analizaron a fondo la lógica de las capas de velocidad y protocolo, y ahí fue donde se originó el fallo.

En resumen, si desea seleccionar el módulo adecuado, necesita conocer las especificaciones exactas de distancia, longitud de onda y velocidad de transmisión que implementa. Algunos módulos superarán la prueba física de inserción en el puerto, pero no funcionarán al transmitir. Es necesario realizar comprobaciones de compatibilidad, ya que la selección correcta del módulo es crucial y necesaria.

Lista de verificación de compatibilidad todo en uno: un marco básico para que sus módulos SFP funcionen correctamente en su conmutador

Para determinar los módulos SFP correctos será necesaria una verificación metódica para evitar un error que podría ser costoso de rectificar más adelante.

1. Consulte las matrices de compatibilidad del fabricante oficial
   La fuente más fiable es la matriz de compatibilidad oficial del proveedor que vendió su switch. Estas matrices muestran listas de módulos SFP probados y certificados para cada modelo de switch. Por ejemplo, la matriz de compatibilidad de Cisco describe los módulos SFP compatibles, las compatibilidades con funciones específicas del firmware y las configuraciones probadas en los casos de uso documentados que se muestran. Generalmente, puede encontrar estas listas y matrices en las páginas de soporte del fabricante, generalmente agrupadas por serie de producto y versión de firmware. Saber que se basa en listas oficiales ahorra tiempo y es importante para garantizar la compatibilidad con el switch y evitar errores o desajustes.
2. Evalúe los pros y los contras de utilizar módulos de terceros
   Si bien los módulos SFP de terceros suelen estar más disponibles y suelen ser más económicos que los del proveedor, su uso conlleva riesgos. En algunos casos, estos módulos no cuentan con soporte oficial del proveedor; en otros, el rendimiento puede variar considerablemente. Algunos módulos no cuentan con la codificación ni las pruebas del proveedor y podrían (a) no funcionar en absoluto en su conmutador, (b) funcionar solo en su conmutador, pero sin algunas funciones de los módulos del proveedor original, o (c) funcionar a veces en el conmutador, pero no siempre. Un cliente financiero descubrió que los módulos de terceros generaban pequeños errores de datos que no detectó hasta semanas después, simplemente debido a la integridad transaccional. Nuevamente, evalúe cuidadosamente el ahorro de costos frente al posible riesgo de pérdida de soporte y rendimiento.
3. Confirmar versiones de firmware y software
   El firmware es el único factor que impide que el switch reconozca cualquier módulo y el rendimiento. Actualizar al firmware más reciente también puede aumentar la cantidad de módulos SFP compatibles, así como los diagnósticos y la corrección de errores con otras versiones de firmware. Ejecutar la versión anterior del firmware puede provocar problemas como interrupciones o módulos SFP rechazados o no reconocidos. Por ejemplo, un cliente de software multinacional experimentaba desconexiones intermitentes con su SFP+ hasta que actualizó al firmware más reciente tras una semana de conversaciones confusas sobre desconexiones con su equipo. Un firmware más reciente garantiza una compatibilidad total con los nuevos módulos. Las comprobaciones programadas del firmware y las actualizaciones oportunas son un mantenimiento muy común y necesario en entornos mixtos, ya que se relacionan con la configuración y el rendimiento en un entorno de red en constante evolución.
4. Garantizar la compatibilidad de la interfaz física y la velocidad
   La mayoría de los profesionales entienden que las interfaces físicas son la primera consideración para la adopción, ya que una interfaz física no funcionará en la mayoría de los casos. Si bien los puertos SFP y SFP+ son intercambiables, sus estándares de señal difieren. Un módulo SFP de 1 Gbps funcionará en un puerto SFP+, pero no según lo diseñado debido a dos estándares de migración relacionados con la velocidad. Del mismo modo, un módulo SFP+ de 10 Gbps en un puerto de 1 Gbps casi siempre tampoco funcionará. Una interfaz física seleccionada incorrectamente, en raras ocasiones, puede provocar daños catastróficos en un puerto. Siempre verifique los puertos, las velocidades compatibles y las especificaciones SFP antes de la implementación.

Tras completar estos pasos, eliminará los problemas más comunes relacionados con la compatibilidad. La combinación de compras estratégicas y validaciones garantizará el correcto funcionamiento de su red y la compatibilidad con futuras configuraciones.

Solución de problemas: cómo solucionar problemas relacionados con puertos SFP que no funcionan

Cuando fallan las conexiones de red, se debe realizar rápidamente un análisis preciso de la causa raíz para mitigar el tiempo de interrupción.

Problemas comunes

• Módulos no reconocidos: Su switch no puede ver ni reconocer el módulo SFP insertado. Los módulos no reconocidos pueden deberse a varias razones, como la incompatibilidad o el mal funcionamiento de los módulos debido a que los proveedores introducen nuevos módulos para sus productos al final de su vida útil (Cisco). Otra razón podría ser que una versión de firmware del switch no pueda identificar el nuevo módulo.
• Enlace ondulante: El flapping significa que el enlace está subiendo y bajando y los datos no se están transmitiendo en una condición estable.
• Los puertos fueron deshabilitados: Es posible que los puertos hayan sido deshabilitados administrativamente o automáticamente por el conmutador debido a una falla o problema.

Pasos a seguir para la solución de problemas

1. Compruebe el módulo: Utilice comandos CLI como "show interfaces transceiver detail" en su switch y compruebe qué módulos están presentes, su tipo y la potencia óptica asociada. Esta salida le indicará si el módulo se reconoce, si está en buen estado y funcionando correctamente, y la calidad de la ruta en el enlace.
2. Verifique el conector: Las conexiones inestables suelen deberse a problemas en la capa física. Revise los conectores de fibra para ver si están sucios, rayados o mal colocados. Limpiar los conectores con las herramientas adecuadas o volver a colocar el módulo suele solucionar el problema y las conexiones vuelven a funcionar.
3. Comprobar el estado del puerto: Asegúrese de que el puerto esté habilitado para el administrador (no cerrado) y verifique los registros del conmutador para ver si hay mensajes que indiquen que el estado del puerto está bloqueado o deshabilitado debido a una condición de falla.
4. Ahora verifique su firmware: Si cree que puede ser defectuoso o estar desactualizado, le recomendamos revisar el nivel de firmware de la versión instalada. Si el firmware del switch presenta errores o no soluciona problemas conocidos, compare su nivel con las notas de versión probadas recomendadas por el proveedor o la comunidad y comience a implementar un plan de actualización.

Recomendación general de limpieza

Identifique un programa periódico para limpiar los conectores de fibra y verificar el estado del módulo mediante los comandos de diagnóstico proporcionados anteriormente. El mantenimiento preventivo también facilita el aislamiento eficiente de problemas mediante los comandos de diagnóstico adecuados. La integración de estos dos aspectos de la operación mejorará su experiencia, aislará los problemas mucho más rápido y reducirá la duración de una interrupción.

Preguntas Frecuentes

• ¿Cómo puedo verificar si un módulo SFP funcionará en mi conmutador?
  Puede consultar la matriz de compatibilidad del fabricante, que incluye los módulos SFP validados para cada conmutador y nivel de firmware.
• ¿Es seguro utilizar módulos SFP de terceros?
  Pueden ahorrar dinero, pero también pueden presentar problemas de detección y fiabilidad. Un módulo SFP validado por el proveedor garantiza mejor calidad y soporte.
• ¿Por qué el puerto SFP no reconoce mi módulo SFP?
  Las causas habituales de estos problemas son: conectores sucios, módulos incompatibles, módulo mal colocado o firmware antiguo.
• ¿Se pueden utilizar indistintamente un SFP y un SFP+?
  No, aunque parezcan iguales, un SFP admite 1 Gbps y un SFP+ admite 10 Gbps. Si se usa un SFP en un puerto SFP+, los dispositivos no se conectarán.
• ¿Qué importancia tienen las actualizaciones de firmware para garantizar la compatibilidad?
  ¡Muy importante! Las actualizaciones de firmware ofrecen mejor compatibilidad con los nuevos módulos SFP. También corrigen errores para solucionar problemas de detección o rendimiento.

Garantice la estabilidad de la red con la selección correcta de puertos y módulos SFP

Usar los puertos y módulos SFP adecuados garantizará la fiabilidad de su red. Una comprobación de compatibilidad, una selección informada de los módulos y un mantenimiento constante le permitirán evitar interrupciones y maximizar el rendimiento. Si es posible, invierta en marcas de confianza y aproveche las actualizaciones de los proveedores para garantizar la integridad y la longevidad de su red.
