Cables LAN industriales: estándares de alta velocidad y aplicaciones de fabricación inteligente

Según un estudio publicado en Automation World, las plantas de fabricación con equipos obsoletos cables LAN industriales Presentan hasta un 47 % más de tiempo de inactividad no planificado debido a fallos intermitentes de la red y errores de control de movimiento relacionados con la fluctuación. Las fábricas inteligentes necesitan cables LAN que proporcionen un determinismo de microsegundos y que, al mismo tiempo, sean fiables en entornos industriales exigentes. Elegir el cable incorrecto para una aplicación puede costar a los fabricantes miles de dólares al año en pérdida de productividad, ya que los sistemas de visión no entregan fotogramas críticos, los controladores de movimiento pierden la sincronización y las líneas de producción se detienen por completo por razones desconocidas. Afortunadamente, si usted es fabricante, existe una solución. Para obtener una visión general más completa de la construcción de cables, los límites de rendimiento y los desafíos en entornos industriales, consulte esta guía detallada sobre Cómo los cables Ethernet industriales admiten la transmisión de big data a alta velocidad.

Puede elegir el cableado S/FTP Cat6A de alta velocidad adecuado, equipado con conectores M12 con codificación X y compatible con TSN, para aprovechar al máximo todos estos puntos de fallo llave en mano. El determinismo proporciona flujos de datos sin variaciones en el tiempo de ciclo, mientras que el blindaje mejorado reduce considerablemente las interrupciones por EMI cerca de variadores de frecuencia y soldadoras. En este informe técnico, descubrirá los estándares de conexión de alta velocidad que permiten alcanzar diez gigabits por segundo de flujos de datos fiables en aplicaciones industriales, cómo la programación TSN garantiza comunicaciones coordinadas en tiempo real entre robots y comprenderá los criterios de selección de cables y conectores industriales que pueden utilizarse para abordar o mitigar fallos costosos en campo.

Finalmente, comprenderá mejor las especificaciones específicas de los cables LAN industriales que se adaptan a las exigencias de su entorno de fabricación, incluyendo conectores M12 con clasificación IP67 para zonas de lavado y cables específicos para cadenas portacables en aplicaciones robóticas. ¿El resultado? Una reducción significativa del tiempo de inactividad, una mayor calidad de los productos y una integración prácticamente perfecta de las redes de TI/OT donde los sistemas heredados se soportan en entornos que han adoptado tecnologías avanzadas de la Industria 4.0. Para obtener información sobre la seguridad de estas redes convergentes en entornos de IoT industrial, revise las últimas perspectivas sobre... Seguridad de los cables de red industriales en IIoT.

¿Qué estándares Ethernet industriales de alta velocidad son esenciales para el control determinista?

Los cables LAN industriales deben lograr un equilibrio entre el rendimiento bruto y la sincronización perfecta. Estándares importantes determinan si los datos llegan de forma ordenada o irregular. Conocer estas especificaciones ayudará a prevenir errores costosos en la planta de producción. Ir más allá de los requisitos básicos de conexión revela lo que realmente distingue al rendimiento.

De Cat6 de oficina a Cat6A de fábrica + M12 con codificación X: ¿Por qué la construcción física garantiza 10 Gbps cerca de los motores?

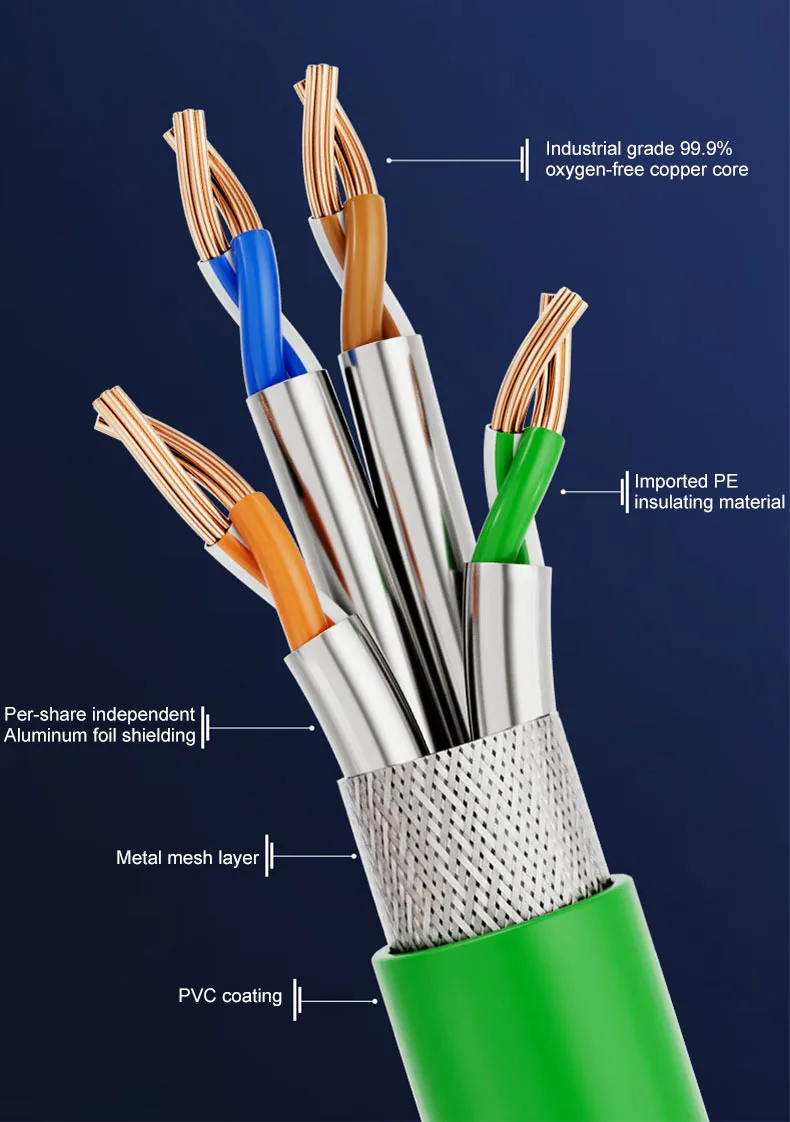

El diseño de par trenzado apantallado/laminado (S/FTP) envuelve cada par trenzado y todo el conjunto de cables en un blindaje de lámina y trenzado para inmunidad al ruido electromagnético contra variadores de frecuencia o soldadores. El revestimiento es continuo de 360°, lo que impide la entrada de ruido electromagnético en ninguna terminación del conector. Los conectores M12 con codificación X incorporan cuatro pares Cat6A, alojados en una carcasa sellada IP67/IP68 diseñada para aplicaciones de lavado o alta vibración. Esta ingeniería garantiza el mismo rendimiento (10 Gbps) incluso si el conjunto de cables se encuentra a pocos centímetros de equipos industriales pesados.

Aplicación de cable LAN industrial

Dónde encaja TSN (802.1Qbv/AS): Latencia garantizada para tráfico mixto en un solo cable

Gracias a la sincronización IEEE 802.1AS de todos los dispositivos de red con una precisión de +/- 500 nanosegundos, se ha establecido una base de tiempo para toda la instalación. IEEE 802.1Qbv sincroniza el tráfico de control, visión y TI con intervalos de tiempo para evitar colisiones y eliminar colas. Gracias a la capacidad de sincronización, se garantiza una latencia limitada: se eliminan los picos involuntarios que suelen provocar la paralización de los bucles del PLC o errores de visión que provocan la pérdida de tramas. Una vez que se disponga de tarjetas de interfaz de red y conmutadores compatibles con TSN, un cable LAN industrial puede transportar tráfico isócrono y tráfico de mejor esfuerzo sin afectar el servicio.

Por qué el “determinismo de microsegundos” es crucial: el costo de la inestabilidad y la incertidumbre de los datos

La precisión en la sincronización es lo que distingue una producción fluida de las interrupciones constantes. Cada microsegundo de fluctuación de la red provoca ciclos perdidos, piezas desechadas, llamadas de soporte técnico no planificadas y tiempo perdido sin fabricación. Conocer este coste orienta la inversión en cables y conmutadores para eliminar la falta de fiabilidad o los retrasos desconocidos. Analizar el contraste intencionado entre el caos y el control planificado nos ayuda a comprender mejor el caso de negocio.

El problema: cómo los picos de vídeo/TI provocan fluctuaciones en el control de movimiento y microinterrupciones no planificadas

En los casos en que un sistema de visión procesa datos, puede darse el caso de que los bucles del PLC no cumplan con una fecha límite crítica. Por ejemplo, si hay un aumento del 5% en el tráfico de TI, se puede introducir un aumento de 250 μs en la fluctuación de fase, lo que interrumpe un ciclo de control de 1 milisegundo y provoca paradas de emergencia del bucle. Las pérdidas de fotogramas en los sistemas de visión aumentan los falsos rechazos, a veces hasta un 15%, lo que requiere una auditoría manual del producto, lo que ralentiza la línea y reduce la calidad general. Al operar robots de soldadura en un entorno de producción, la pérdida de sincronización puede provocar una superposición deficiente de los cordones y una costosa repetición del trabajo. Los costos asociados con estos tres problemas pueden ascender a $50,000 al año por cada línea en tiempo o materiales desperdiciados.

La solución: sincronización temporal y programación de TSN (802.1Qbv) que garantiza la latencia para la robótica coordinada

IEEE 802.1AS sincroniza todos los dispositivos con un único reloj con una precisión de ±500 ns. Cada dispositivo ahora tiene una base temporal. La red se convierte en una estructura determinista. IEEE 802.1Qbv asigna franjas horarias al tráfico de control, visión y TI. Sin colisiones ni retrasos en las colas. Los laboratorios demostraron que TSN redujo las variaciones de latencia de 153 μs a 1.1 μs, manteniendo intactos los bucles del PLC en los marcos de especificación y visión. Los robots coordinados ahora pueden moverse sincronizados sin las microparadas que solían detener la producción. Priorizar el tráfico crítico en los cables LAN industriales permite a los fabricantes recuperar ciclos perdidos y reducir drásticamente los costes de reprocesamiento.

Cómo seleccionar el cable LAN industrial óptimo: una matriz de decisiones para la confiabilidad de 10G

Seleccionar un cable LAN industrial adecuado implica considerar tanto las necesidades de rendimiento como las exigencias ambientales. Una matriz de decisión sencilla evaluaría el tipo de cable en términos de blindaje, tipo de conector, material de la cubierta y condiciones de instalación. Este enfoque de toma de decisiones reduce los costosos ensayos y errores, y garantiza un rendimiento de 10 Gbps en los espacios más importantes; por ejemplo, los dispositivos finales. Una selección estratégica de cables puede convertir los puntos de fallo de alto riesgo en puntos de fiabilidad de bajo riesgo. Si desea profundizar en las distinciones y características de las distintas categorías de cables Ethernet, consulte la información detallada. Guía de compra de cables Ethernet Cat5, Cat5e, Cat6, Cat6a, Cat7 y Cat8 Ofrecerá información valiosa para seleccionar el cable adecuado para su aplicación.

Blindaje y diseño: La elección entre S/FTP y F/UTP y la estrategia de conexión a tierra cerca de los variadores de frecuencia

El apantallamiento de los cables para pares individuales (con la misma proporción), pero con un blindaje trenzado general, garantiza una protección de 360° contra interferencias electromagnéticas (EMI). El ruido de los variadores de frecuencia (VFD) no penetrará los pares. El par trenzado con lámina/sin blindaje (F/UTP) proporciona protección con lámina solo par por par; por lo tanto, la inmunidad general a EMI es muy baja. Debe mantenerse la continuidad de la conexión a tierra; por lo tanto, se requieren conectores y bandejas metálicas con conexión a tierra para cada tendido de cable. Si se interrumpe la continuidad del blindaje, el rechazo a EMI podría bajar de 100 dB a 50 dB, suficiente para causar errores de datos. Las pruebas cerca de motores de alta potencia han demostrado que el blindaje completo mantuvo 10 Gbps sin errores y el blindaje parcial tuvo una pérdida de paquetes superior al 5% en las mismas condiciones. La separación adecuada de los campos electromagnéticos de las bandejas (y una conexión a tierra) aísla aún más la fuente de EMI.

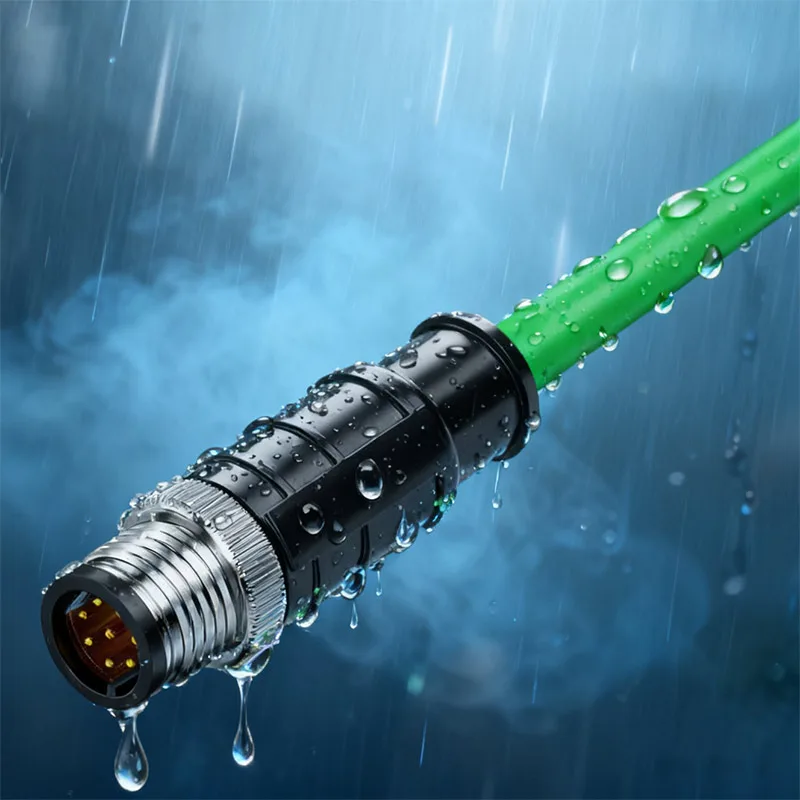

Comparación de conectores: Criterios de selección: RJ45 (IP20), M12 con codificación D (100M) y M12 con codificación X (10G/IP67)

Los conectores RJ45 funcionan bien en armarios de control con clasificación IP20 y menor coste, pero carecen de sellado ambiental en campo. Las variantes con codificación D, comúnmente disponibles, admiten una transmisión de datos de 100 Mbps y proporcionan sellado ambiental IP67 para sensores de baja velocidad ubicados en zonas de lavado. Por el contrario, las versiones con codificación X admiten un rendimiento de datos de 10 Gbps y ofrecen características completas de Cat6A, sellado ambiental IP67/IP68 y collarines de bloqueo que soportan vibraciones en instalaciones de campo. Obtenga más información sobre el uso y el funcionamiento detallados de los conectores. Interfaz RJ45 en módulos ópticos, que complementa la discusión sobre los tipos de conectores para entornos industriales.

A continuación se indica un punto de referencia para la comparación de especificaciones:

• Clasificación ambiental: RJ45 (IP20), codificación D (IP67), codificación X (IP68)
• Capacidad de velocidad: 1 Gbps (RJ45), 100 Mbps (codificación D), 10 Gbps (codificación X)
• Resistencia a la vibración: 30 g (RJ45), 50 g (codificación D), 75 g (codificación X)
• Coste por metro: bajo – RJ45, medio – codificación D, alto – codificación X

El hecho de que los requisitos se basen en limitaciones presupuestarias o especificaciones de rendimiento ayudará a determinar la mejor opción para el conector. Las conexiones con codificación X son las más rentables al evaluar si existen requisitos de limpieza o velocidad.

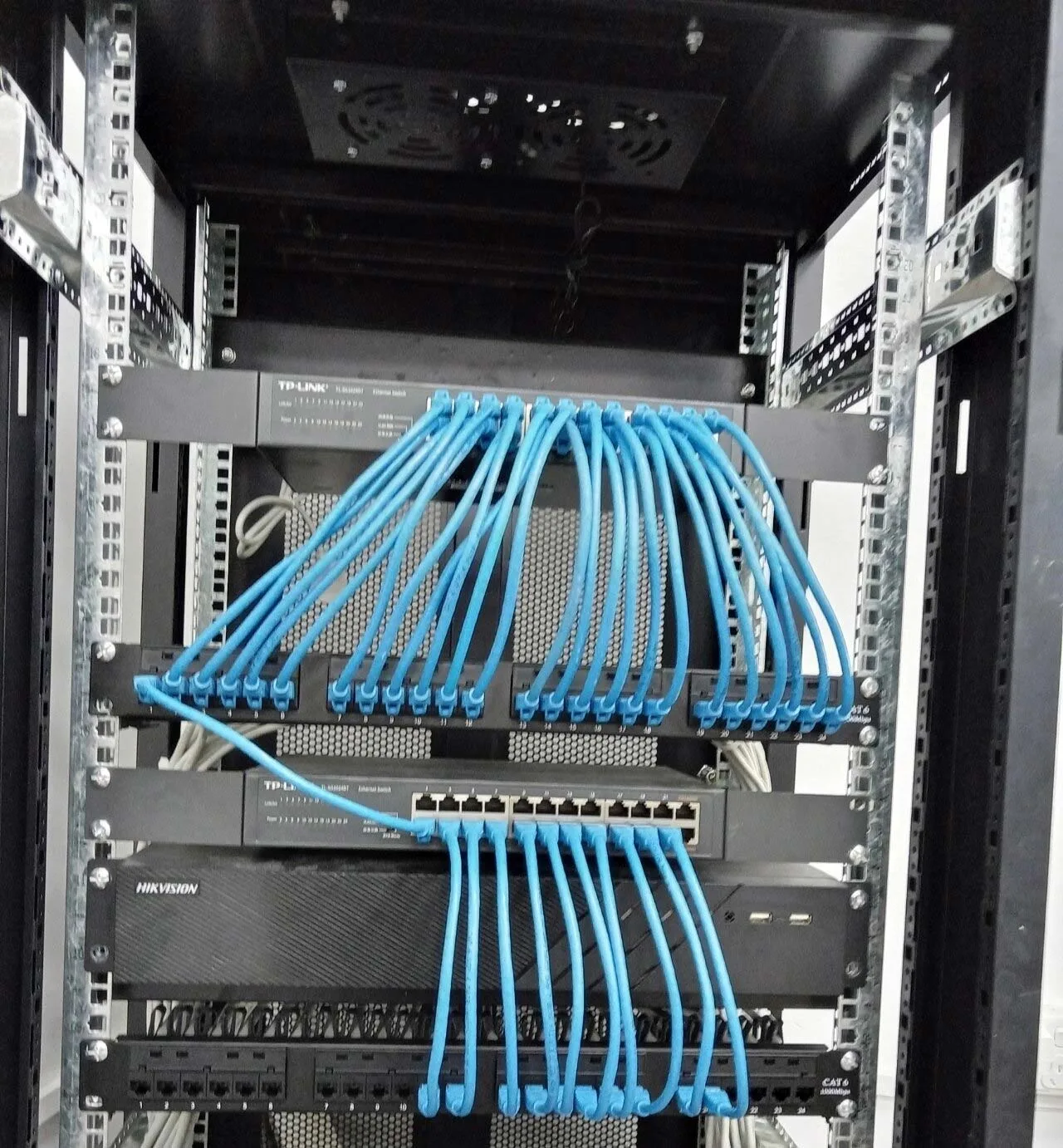

Cableado integral para cables LAN industriales

Entorno y ciclo de trabajo: Selección de PVC, PUR y FRNC según clasificación IP, resistencia al aceite y especificaciones de flexión/torsión

Si bien las cubiertas de PVC son aceptables para instalaciones fijas, no son resistentes a las aplicaciones flexibles. Las conexiones de poliuretano (PUR) diseñadas para cadenas portacables ofrecen el mejor servicio general y pueden soportar cinco millones de ciclos de flexión, aceites y otras exposiciones químicas. En espacios reducidos, los compuestos ignífugos no corrosivos (FRNC) ofrecen una ventaja en cuanto a seguridad contra incendios a costa del rendimiento del cable, ya que no contienen halógenos dañinos. Es importante tener en cuenta los rangos de temperatura de funcionamiento: PVC (–10 °C a 60 °C), PUR (–40 °C a 80 °C), FRNC (–20 °C a 70 °C). Para un análisis comparativo del rendimiento de los cables Ethernet para exteriores e interiores y su idoneidad para entornos hostiles, consulte este artículo informativo sobre Cables Ethernet para exteriores e interiores.

Mantenga un radio de curvatura ≥8 veces el diámetro del cable para aplicaciones estáticas y ≥12 veces el diámetro del cable para aplicaciones de movimiento dinámico. Para aplicaciones de flexión continua, seleccione cables con clasificación de bandeja y resistencia a la torsión para abordar la flexión y, en última instancia, reducir las fallas en el tramo intermedio. La selección adecuada del material minimiza las averías imprevistas y prolonga la vida útil del cable en entornos industriales hostiles.

Impacto del protocolo: Requisitos de cableado para PROFINET, EtherNet/IP y CC-Link IE TSN

Cada estándar industrial tiene diferentes implicaciones para el rendimiento del cable y la topología de la red. Seleccionar los cables LAN industriales adecuados garantizará que las clases en tiempo real, las transferencias isócronas y la resiliencia de la red cumplan con los requisitos del protocolo. Un cableado adecuado también evitará posibles problemas de desajuste de rendimiento y reducirá o eliminará el impacto en el rendimiento, la latencia o la degradación de la inmunidad electromagnética. Una investigación más profunda de protocolos específicos puede revelar algunas decisiones fundamentales sobre la infraestructura.

La realidad del cableado PROFINET: Cat6A para redes troncales, M12 en campo y fibra para islas de ruido

PROFINET RT funciona con cables Cat5e o Cat6 estándar, pero el modo IRT requiere Cat6A para segmentos troncales de 10 Gbps. Las conexiones de campo utilizan conectores de alta resistencia que mantienen el sellado IP67 cerca de actuadores y sensores. Los enlaces de fibra óptica (p. ej., el anterior) aíslan eficazmente las zonas propensas a ruido que rodean un variador de alta tensión tóxico, a la vez que evitan la diafonía en segmentos de cobre adyacentes. Este enfoque híbrido ofrece lo mejor de ambos mundos: velocidad, robustez y protección contra interferencias electromagnéticas (EMI) con fibra en los diversos entornos de fabricación.

EtherNet/IP y Modbus TCP: robustecimiento de las normas de cableado Ethernet industrial estándar

La especificación del Protocolo Industrial Común (CIP) para EtherNet/IP admite cableado con un mínimo de Cat5e o Cat6, pero se debe considerar la conexión a tierra de los blindajes y la geometría y torsión consistentes de los pares de trabajo. Modbus TCP tiene requisitos de cableado similares, que requieren cableado blindado para los pares transmitidos en entornos con alta interferencia electromagnética (EMI). El etiquetado de calidad de servicio (QoS) es importante al utilizar Ethernet basada en estándares para garantizar la integridad del tráfico de control frente a transferencias masivas de datos. De hecho, siempre que la instalación se realice correctamente, el cableado industrial estándar instalado debería cumplir con los requisitos de robustez de ambos protocolos.

Por qué CC-Link IE TSN simplifica la adopción de TSN con la conformidad con el estándar Cat5e+

CC-Link IE TSN ofrece una conexión de red fluida y sensible al tiempo, sin obligar a los usuarios a modificar su configuración de cableado actual, más allá de utilizar una infraestructura Cat5e+ (tomas, conectores, etc.). Los ingenieros pueden reutilizar el cableado Cat5e+ existente para reducir la inversión y las interrupciones del servicio debido a nuevas instalaciones. Y lo que es más importante, al basarse en un estándar abierto, CC-Link IE TSN define perfiles TSN estandarizados que se aplican a las conexiones de cable LAN industriales de uso común. Al aprovechar las infraestructuras Cat5e+ existentes y, al mismo tiempo, contar con capacidades de red deterministas, los usuarios maximizarán el retorno de la inversión sin necesidad de grandes inversiones en cableado.

Cómo validar el rendimiento, la fluctuación y la resiliencia EMC en el sitio

La implementación del hardware en el mundo real puede diferir de lo indicado en una hoja de datos. Sin embargo, las pruebas in situ demuestran que los cables LAN industriales pueden cumplir con algunos de los requisitos más exigentes de rendimiento, latencia y compatibilidad electromagnética. Un proceso validado por el sector puede mitigar posibles fallos de implementación y demostrar un retorno de la inversión (ROI) en cables. Un sistema que valida las pruebas in situ elimina sorpresas durante la implementación.

Construcción de la celda de prueba: equipo necesario para probar la codificación X M12 de 10 Gbps bajo estrés

Recomendamos comenzar con un switch compatible con TSN con compatibilidad integrada con IEEE 802.1AS/Qbv, que proporciona sincronización horaria y programación temporal del tráfico. El siguiente paso es añadir un generador de tráfico que replique flujos mixtos de control, visión y TI masivos, todo a velocidades de datos industriales. Incorpore un analizador de red con precisión suficiente para medir la latencia y el jitter con precisión de nanosegundos. A continuación, añada fuentes de EMI como simuladores VFD o inyectores de RF portátiles y colóquelos cerca de los tendidos de cable. Por último, utilice un comprobador de cables calibrado para examinar la conexión del blindaje y verificar la continuidad y la pérdida de inserción. Siguiendo estos pasos y utilizando las herramientas suministradas, habrá creado su propio entorno industrial, lo que le permitirá medir las vulnerabilidades de EMI y su impacto en el rendimiento del sistema antes de aplicarlo en campo.

Cómo medir: rendimiento base, latencia de extremo a extremo y fluctuación bajo ruido EMC simulado

Para comenzar, establezca el rendimiento de referencia ejecutando tráfico continuo de 10 Gbps durante 10 minutos, con una pérdida de paquetes aceptable por debajo del 0.1 %. En segundo lugar, registre la latencia de extremo a extremo mediante las funciones de sellado de tiempo del analizador de red, manteniendo la varianza por debajo de 1.1 μs. En tercer lugar, inyecte pulsos EMI de 100 MHz a 1 GHz mientras repite el tráfico, asegurándose de que la fluctuación de fase (jitter) se mantenga por debajo de 5.4 μs de pico a pico. Cada prueba debe ejecutarse durante al menos cinco minutos para detectar fallos intermitentes. Los datos de las pruebas deben estandarizarse en una hoja de cálculo para poder compararlos con diferentes tipos de cable y métodos de instalación.

Interpretación de fallas: diagnóstico de brechas de blindaje, calidad de terminación y geometría de torsión incorrecta

En caso de pérdida de paquetes o alta fluctuación, evalúe la continuidad del blindaje en ambas terminaciones del cable: un blindaje trenzado o laminado roto reduce drásticamente el rechazo a la interferencia electromagnética (EMI). A continuación, compruebe la calidad de las terminaciones: los pares sin trenzar de más de 13 mm de longitud introducen desajustes de impedancia. Además, si es posible medir la tasa de torsión del cable, compárela con las especificaciones del fabricante; una torsión incorrecta podría generar reflexiones y diafonía. Si el problema es leve, intente reajustar los conectores o volver a engarzar las terminaciones. En el cable restante que presentó fluctuaciones continuas en la pérdida de inserción, reemplace esos segmentos por cables nuevos. Documente los modos de fallo para crear un registro del cable que pueda utilizarse para futuras selecciones de cables (y, posiblemente, recomendaciones de instalación). Este proceso de validación práctico garantiza que los cables LAN industriales seleccionados funcionen de forma determinista y fiable en un entorno de fabricación exigente.

Los asesinos silenciosos: 5 fallos comunes en el campo y estrategias rápidas de prevención

Las fallas ocultas en los cables pueden paralizar una línea de producción. Identificar rápidamente los problemas le ahorra costosos tiempos de inactividad. A continuación, se presentan cinco modos de falla comunes, soluciones específicas y medidas preventivas para mantener sus cables LAN industriales funcionando correctamente en condiciones adversas. Identificar estos patrones de falla con anticipación le ahorra miles de dólares en reparaciones de emergencia. Para comprender mejor las fallas en los cables y realizar diagnósticos prácticos, explore el análisis detallado de Fallas en los cables de conexión Ethernet industriales, que ofrece métodos prácticos de prueba y resolución de problemas.

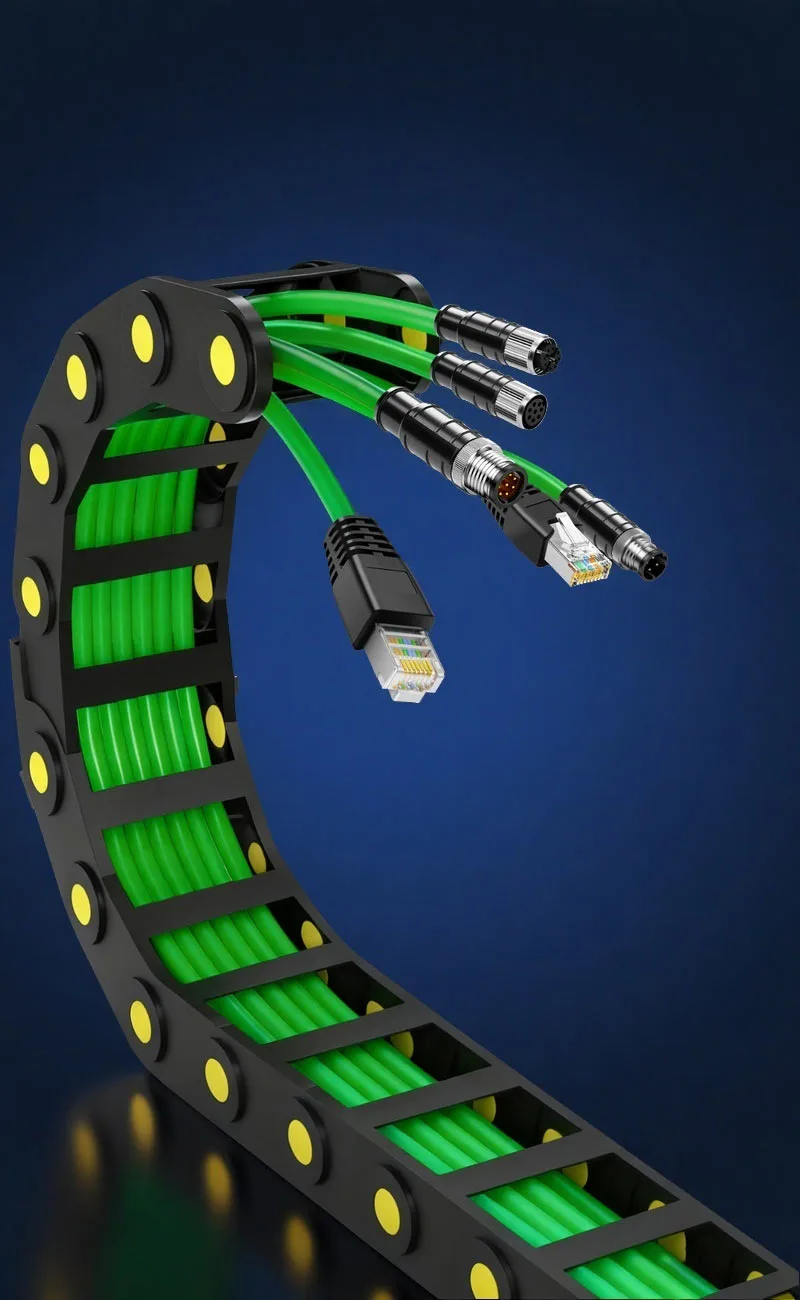

Cable inadecuado para el movimiento: uso de cable con clasificación estática en una cadena de arrastre → Grietas en la cubierta y caídas intermitentes

Los cables estáticos no están diseñados para ofrecer la resistencia a la tracción ni la vida útil de flexión requeridas en aplicaciones de cadenas portacables. Por ejemplo, una cubierta de PVC puede agrietarse después de 50 000 ciclos y exponer los conductores. Las inspecciones visuales pueden mostrar grietas longitudinales y caídas intermitentes de datos durante el esfuerzo de movimiento. Existen cables de PUR con clasificación dinámica, probados a 2 millones de ciclos de flexión. Incluya inspecciones cada 1,000 horas de funcionamiento para reducir el desgaste en las primeras etapas.

Brechas de blindaje: Fallas de terminación de 360° y por qué el diseño EMC prevalece sobre las hojas de especificaciones en áreas de alto ruido

Una trenza o lámina desconectada en las terminaciones del conector crea una fuga EMI y permite la penetración de ruido en las configuraciones del cable. Con una sola desconexión, lo que podría haber alcanzado niveles de efectividad de apantallamiento de 100 dB ahora es capaz de alcanzar solo 50 dB, lo que, junto con los variadores de frecuencia, sigue contribuyendo a la corrupción de datos. Asegúrese de sujetar los conectores sobre la trenza y no solo sobre el material de la cubierta exterior. Procure mantener los cables alejados de los paneles de alta tensión y de las pantallas de tierra en ambos extremos, conectándolos a bandejas de cables con conexión a tierra.

Uso de pares de baja frecuencia → Reflexiones, desajustes y reintentos ocultos que ralentizan la línea

Dictar señales de control a pares de baja frecuencia provoca impedancias desajustadas. Permitir que los pares se desenrollen más tiempo en las terminaciones aumenta su reflectancia, lo que provoca reintentos de paquetes ocultos. Un síntoma observado son ráfagas aleatorias de picos de latencia y una disminución del rendimiento efectivo. Observe las especificaciones de tasa de torsión y terminación de TIA; el uso de identificadores de pares evitará errores de cableado.

Migración de Brownfield: un enfoque gradual para actualizar a TSN con un tiempo de inactividad mínimo

La modernización de las líneas de producción existentes puede generar temor en los gerentes de planta y el personal de mantenimiento debido a las paradas prolongadas o a exceder el presupuesto. Adoptar una migración gradual de TSN (estableciendo "islas" aisladas para la maquinaria crítica) proporciona valor en tiempo real sin necesidad de paralizar el resto de la planta para realizar cambios. Este enfoque crea un equilibrio entre un buen retorno de la inversión (ROI) y la ausencia de interrupciones operativas. Una planificación inteligente de la migración alinea los desafíos de infraestructura y genera nuevas ventajas competitivas.

Estrategia por fases: Implementación de islas preparadas para TSN para el movimiento crítico y la visión primero

Comience por desarrollar un mapa de sus sistemas de mayor riesgo, como celdas de soldadura robótica o líneas de inspección visual. Cree un par de pequeñas islas TSN agrupadas alrededor de esas zonas, con switches compatibles con TSN y cableado S/FTP Cat6A. Una vez establecidas las islas TSN más pequeñas, realice pruebas piloto en el equipo de producción real durante los periodos de inactividad. Pruebe la sincronización horaria y sus perfiles de programación para cada ubicación piloto específica. Simultáneamente, mida las métricas relevantes de variación de jitter, tasas de pérdida de tramas y cumplimiento del ciclo mientras ajusta la configuración específica de la aplicación antes de una implementación a mayor escala. Este enfoque es gradual; también reduce el coste total de propiedad de su inversión inicial y demuestra rápidamente la utilidad de TSN, lo que fomenta la aceptación de las partes interesadas.

Coexistencia: Unir el tráfico en tiempo real con las celdas heredadas y el análisis de TI en una red convergente

Implemente VLAN o flujos TSN para separar el control en tiempo real del tráfico masivo de datos en los mismos cables físicos. Implemente pasarelas de protocolo cuando los PLC existentes no puedan usar TSN, conciliando el tráfico CIP o PROFINET en flujos programados. Supervise la utilización: los paquetes de datos de movimiento y visión tienen prioridad sobre los análisis durante los picos de demanda. Todo el ancho de banda disponible debe utilizarse para tareas de TI hasta que el rendimiento en los picos de demanda sea adecuado; posteriormente, el resto se destinará a TI. Aumente gradualmente el TSN en cada isla y asegúrese de que cada extensión funcione correctamente con las celdas heredadas al migrar de una celda a otra. Este modelo reducirá el tiempo de inactividad y proporcionará un retorno de la inversión (ROI) en cada fase de la migración.

Ethernet de par único (SPE): Qué cambia en el borde y por qué no es una solución troncal

Cuando se trata de enlaces sencillos de sensores y actuadores, la SPE presenta una clara ventaja. Dado que utiliza un solo par trenzado para transportar datos y energía, puede alcanzar un máximo de 10 Mbps. Este pequeño perfil de cable reduce significativamente el volumen asociado con dispositivos con cableado deficiente, como sondas de temperatura o caudalímetros, que pueden distribuirse por una instalación. Dicho esto, la SPE solo es viable para aplicaciones con requisitos de ancho de banda limitados. Para que las aplicaciones de control de movimiento de alta velocidad o el tráfico de visión sigan siendo fiables y eficaces, no podemos experimentar las mismas limitaciones que ya experimentamos al depender de la SPE. En otras aplicaciones, las redes troncales no van a desaparecer, pero aún necesitan soluciones que puedan mantener velocidades viables (1-10 Gbps) y, al mismo tiempo, mantener la inmunidad a las EMI. A medida que el ecosistema industrial de la SPE madura, con blindaje de grado industrial más fiable, mayores velocidades de datos y mayor alcance, los cables LAN industriales tradicionales basados ​​en Cat6A siguen siendo el pilar de la fabricación inteligente determinista.

Reducción de microinterrupciones y fluctuaciones en una célula robótica guiada por visión

Una celda de visión artificial de alta velocidad presentaba paradas aleatorias con una calidad de soldadura inconsistente. Los cables de oficina se conectaban en paralelo a los variadores de frecuencia (VFD) y generaban varios ciclos de fluctuación o latencia de hasta 210 μs, una duración superior a la del ciclo del PLC de 1 ms. La tasa de pérdida de imágenes era del 12 %, lo que provocaba inspecciones manuales y una disminución del 18 % en el rendimiento. Para solucionar este problema, se instaló una instalación completamente blindada con cobertura de 360°, que sustituyó los cables de oficina. Se utilizaron conectores reforzados con sellado IP67 en cada unión del robot y la cámara. Se configuraron conmutadores compatibles con TSN utilizando el tráfico IEEE 802.1AS (sincronización horaria) y 802.1Qbv (perfiles de programación) tanto para el tráfico de control como para el de visión. Los instaladores conectaron todos los blindajes a bandejas con conexión a tierra y verificaron las terminaciones y la integridad del cable con un analizador de red.

Tras las actualizaciones, la fluctuación de fase (jitter) se redujo de 210 μs a 1.3 μs, lo que permitió que los bucles del PLC se mantuvieran dentro de la tolerancia. Las pérdidas de fotogramas del sistema de visión fueron inferiores al 1 %, lo que redujo los falsos rechazos en un 30 %. El tiempo de inactividad no planificado se redujo en un 65 %, lo que permitió una recuperación de la inversión en tan solo tres meses. Las llamadas de mantenimiento por problemas de red se redujeron en un 80 %, lo que permitió a los ingenieros dedicar tiempo a la mejora de procesos. Este caso práctico demuestra cómo las actualizaciones específicas de los cables y conectores LAN, así como la incorporación de TSN, podrían producir una reducción significativa de las microinterrupciones, con mejoras mensurables en las celdas de visión artificial y robótica. Gracias a los avances en la construcción robusta de cables Cat6A, conectores sellados fiables y redes deterministas, los operadores pueden prevenir fallos provocados por fluctuación de fase y maximizar el tiempo de actividad.

Tus pasos rápidos para obtener un beneficio del 80% en los próximos 30 días

• Monitorear flujos en tiempo real: determinar los cinco principales flujos de datos de control y visión; etiquetar la criticidad de los flujos de tráfico.
• Estandarice el cableado: elimine los tendidos de cables mixtos y reemplácelos con cables Cat6A S/FTP y cables de campo reforzados para obtener un rendimiento confiable.
• Demostrar la isla TSN: designar una línea con conmutadores compatibles con TSN que empleen IEEE 802.1AS/Qbv; definir franjas horarias para flujos de control y visión.
• Métricas de medición: pendiente del jitter (línea base y post-piloto [objetivo <5 μs]), variación de latencia (<1.1 μs) y pérdida de paquetes (<0.1 %).
• Lista de materiales a escala: determine una lista de piezas repetible y una guía para la instalación en múltiples líneas.
• Revisión semanal: revisar datos de pruebas, modificar y probar terminaciones/tierras y finalizar planes de implementación en toda la planta.
