Limpiador de fibra óptica para FTTH/5G: limpieza en 5 minutos a 30 segundos, protocolo de hisopo sin pelusa

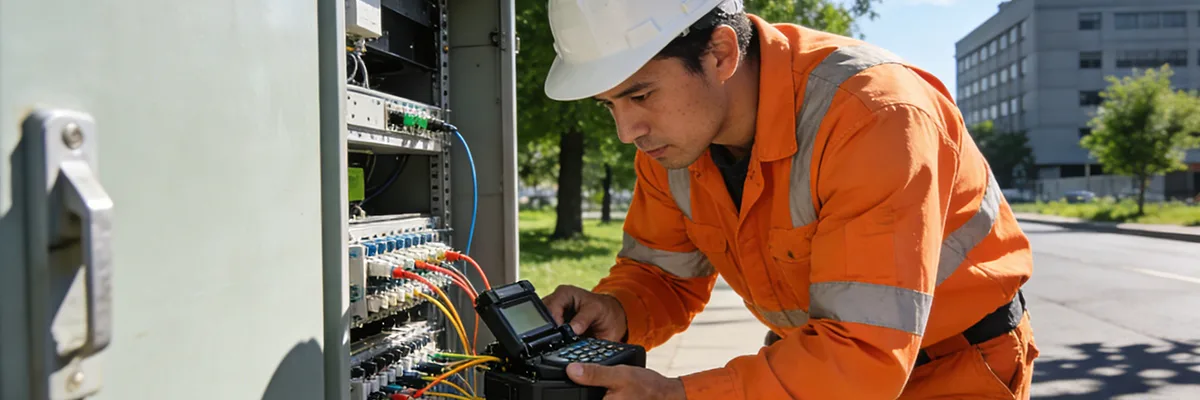

Un técnico de fibra, inclinado sobre un conjunto de conectores junto a un armario de telecomunicaciones en una típica tarde de verano, se encuentra rodeado de polvo, sudor y otros contaminantes. Cada ráfaga de viento trae consigo finas partículas de polvo que el técnico debe mantener a raya, así como humedad, algo que no es un problema al trabajar con componentes e instalaciones eléctricas. Limpia el conector, lo inspecciona de nuevo y luego... toallitas De nuevo. Tras cinco minutos de realizar esta tarea, aparece una pequeña mancha en la conexión de fibra que acaba de limpiar durante cinco minutos.

Esta es la amenaza poco conocida para las redes de fibra óptica: partículas finas de polvo, electricidad estática y pelusas de la ropa que arruinan todo el tiempo y esfuerzo invertidos en la instalación de la fibra. Los técnicos de campo que trabajan en proyectos FTTH y 5G en todo el mundo se enfrentan a los mismos problemas y frustraciones. Las toallitas hechas con materiales tradicionales (como las toallitas con alcohol) suelen desprender microfibras que contribuyen a estos problemas. Muchos disolventes utilizados para limpiar conectores ópticos tienden a evaporarse antes de poder aplicarse, lo que genera un residuo que resulta en una mala calidad de la señal.

Para aliviar estos problemas, se creó el Protocolo de Hisopado de 30 Segundos sin Pelusa para poner fin a este ciclo de contaminación que resulta en una mala calidad de la señal. El Protocolo de Hisopado de 30 Segundos sin Pelusa utiliza una química equilibrada de solventes, materiales de limpieza sin pelusa y un cronometraje riguroso para convertir conector de fibra La limpieza de conectores pasó de ser una simple suposición a un proceso repetible y predecible. En ensayos independientes realizados con las normas de inspección IEC 61300-3-35, se obtuvieron mediciones rutinarias de pérdida de inserción (IL) inferiores a 0.05 dB, y el porcentaje de conectores que requerían limpieza se redujo en más del 60 %.

Marco de diagnóstico de polvo y calor en campo

Tres parámetros comunes definen cada fibra exterior Espacio: temperatura, flujo de aire y contaminación. Cuando la temperatura del aire supera los 35 °C debido a la luz solar directa, el alcohol isopropílico que se usaría habitualmente se evaporará antes de que pueda disolver cualquier residuo en la misma férula. Además, el paso de vehículos crea un flujo de aire que transporta contaminación en forma de polvo, suciedad y otras partículas suspendidas en el aire que pueden caer sobre las férulas recién expuestas. La combinación de estos dos factores puede causar problemas incluso a los técnicos más capacitados que intentan mantener la constancia en su trabajo.

Ejemplos de esto se pueden encontrar en los equipos que trabajan en el hemisferio sur en el despliegue de FTTH para China Telecom, donde ahora incluyen una verificación de campo de 10 segundos al inicio de cada trabajo para verificar las condiciones climáticas, la humedad y el flujo de polvo. Los equipos realizan esta verificación utilizando su agudo sentido del tacto para determinar la temperatura superficial de la férula y luego observan visualmente la dirección del viento. Con base en los resultados de esta verificación, los técnicos pueden determinar si necesitan proteger el exterior de sus gabinetes o si deben reemplazar el alcohol isopropílico por una mezcla de solventes de menor volatilidad y menor volatilidad en gases.

Esta simple evaluación y decisión puede significar la diferencia entre tener una pasada exitosa o tener que rehacer el trabajo de fibra debido a una primera pasada deficiente.

Evaluación de campo de 10 segundos

En la evaluación de campo de diez segundos, el técnico puede realizar un diagnóstico rápido del estado de la superficie del objeto al palpar el calor de la férula. Por lo tanto, si el estado de la superficie indica que el objeto aún está lo suficientemente caliente como para mantener el disolvente durante aproximadamente diez segundos, se utilizará un disolvente diseñado específicamente para permanecer estable durante aproximadamente diez segundos, ya que esto es suficiente para eliminar cualquier residuo de aceite de huellas dactilares, así como la suciedad o mugre solidificada. Si hay partículas finas flotando en el aire alrededor del técnico, este seleccionará un hisopo de polímero electrohilado para el objeto, ya que este recoge las partículas de polvo a través de la unión creada por la tensión superficial en lugar de la fricción con la superficie del objeto.

Si, tras realizar los procedimientos de limpieza estándar en un artículo, la pérdida de inserción se mantiene en 0.3 dB o superior, el técnico reconocerá inmediatamente que la causa es el residuo endurecido causado por la exposición a la luz ultravioleta y al calor generados durante la limpieza. En lugar de repetir el procedimiento de limpieza en seco una y otra vez, el técnico complementaría el proceso de limpieza con disolvente con una inspección directa del artículo bajo el microscopio. Mediante el proceso de "observar, adaptar, verificar", el técnico puede optimizar la velocidad de sus procesos de limpieza en campo.

Tasa de pelusa y calidad del material

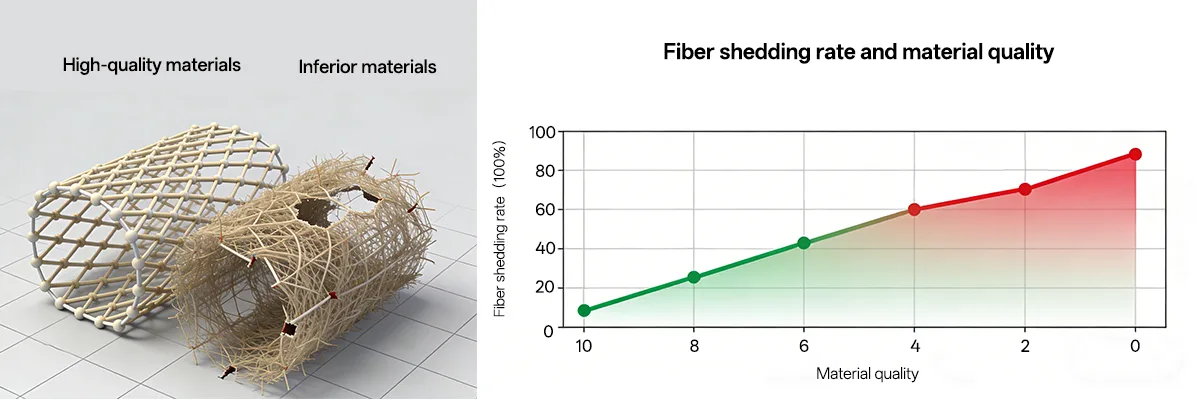

La calidad de los materiales de limpieza también puede influir considerablemente en el resultado final. Los estudios de campo más relevantes realizados con materiales de limpieza, toallitas con alcohol e hisopos de nanofibras electrohiladas, se realizaron utilizando variables similares de polvo y calor. Los resultados fueron claros y contundentes. Las toallitas con alcohol tradicionales pierden aproximadamente el 5 % de su propia fibra durante la limpieza, dejando restos de filamento en el extremo del conector.

Estos restos obstruyen la apertura del conector y aumentan las lecturas de IL en aproximadamente 0.25 dB. Por el contrario, los hisopos electrohilados están compuestos por capas continuas de polímero adheridas que crean poros microscópicos que actúan como canales capilares y evitan que la suciedad y los residuos se enmascaren. Los hisopos electrohilados prácticamente no desprenden pelusa (menos del 0.2 % por limpieza), contienen y evitan el movimiento de la suciedad y los residuos de la superficie de limpieza y presentan una pérdida promedio de aproximadamente 0.05 dB entre inspecciones, con la misma consistencia durante varias inspecciones consecutivas.

La ausencia de pelusa en los hisopos electrohilados reduce la probabilidad de recontaminación por estática. Para los técnicos de limpieza, el resultado es una claridad continua sin necesidad de múltiples ciclos de limpieza.

Protocolo resistente al calor de 30 segundos

Para minimizar la variación del proceso manual al evaluar IL, la Formulación Revisada del Disolvente incorpora un proceso de 30 segundos con una coordinación precisa de la acción del disolvente y el movimiento físico. En zonas de alta temperatura, el alcohol estándar se evapora muy rápidamente (de 2 a 3 segundos), pero no proporciona una solución eficaz para disolver contaminantes persistentes, mientras que el Disolvente Revisado proporciona aproximadamente 10 segundos de disolución y permanece en funcionamiento durante más tiempo que los alcoholes estándar. El tiempo de uso del Disolvente Revisado permite disolver los contaminantes con un impacto mínimo gracias a la acción de las fuerzas capilares y la tensión superficial antes de la liberación del disolvente.

El primer componente mecánico de este nuevo proceso ocurre con el primer arrastre de la herramienta de limpieza desde el centro interior de la fibra hasta el borde exterior. El proceso es determinista cuando la sincronización de la acción mecánica coincide con el tiempo de exposición del solvente, lo que permite que una pasada produzca un resultado. En 30 segundos o menos, incluyendo el tiempo de inspección y prueba, los técnicos podrán verificar que el proceso de limpieza ha producido resultados estables mediante un microscopio portátil y un potenciómetro.

Las lecturas de IL se han registrado y mantienen constantemente un promedio por debajo de 0.05 dB en condiciones de prueba tanto en exteriores como en interiores, eliminando así la incertidumbre causada por la variabilidad del operador.

Comportamiento del disolvente bajo calor

Lo que sabemos sobre el control de disolventes nos dice por qué el tiempo es crucial. A medida que la temperatura aumenta de 25 °C a 40 °C, la velocidad de evaporación prácticamente se duplica. Si un producto se evapora demasiado rápido, se formarán vetas en el artículo, lo que dispersará la luz emitida. Si un producto se evapora demasiado lento, las partículas de polvo caerán sobre los residuos húmedos.

Las mezclas de solventes de volatilidad controlada están diseñadas para equilibrar estos dos extremos. El perfil de secado de un producto de volatilidad controlada se distribuye uniformemente, lo que permite un tiempo suficiente entre la aplicación y la evaporación completa para mantener una cobertura uniforme. Mediante una prueba óptica realizada en varios bancos de pruebas, se confirmó que, al usar solventes de volatilidad controlada, la varianza de IL se mantiene dentro de ±0.05 dB bajo temperaturas desérticas simuladas.

Para el técnico, no debe haber sorpresas una vez calibrado el instrumento; el proceso permanece constante independientemente de las condiciones climáticas.

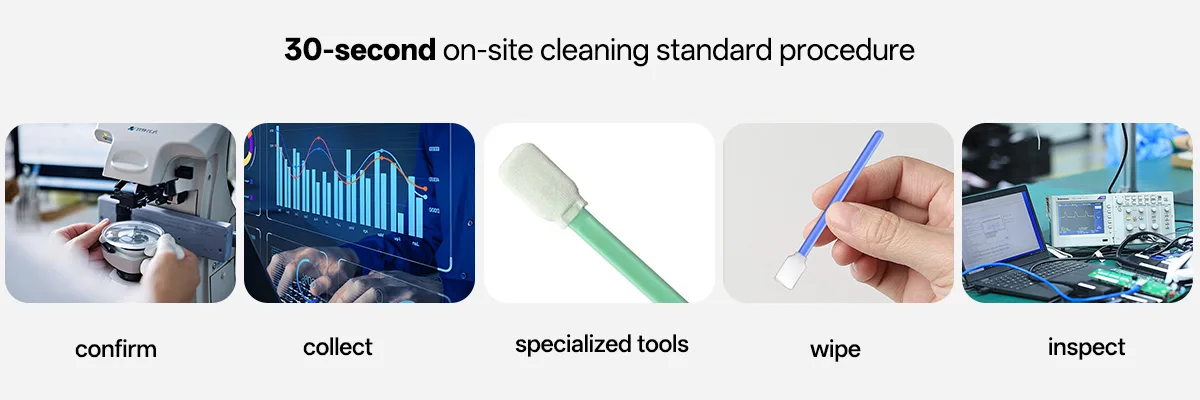

Protocolo de limpieza de campo FTTH/5G de 30 s

Como se describió en los párrafos anteriores, los ciclos de limpieza estandarizados constan de varios pasos que siguen un proceso establecido para una limpieza exitosa. Al iniciar un ciclo de limpieza, un técnico generalmente inspecciona el conector con un microscopio a 200 aumentos. El técnico identificará cualquier neblina o partícula en el conector. Utilizando un valor de IL de referencia para establecer el objetivo inicial, la mayoría de los técnicos establecen que su lectura inicial de IL es de alrededor de 0.2 dB.

El técnico dispensará una pequeña cantidad (aproximadamente 1 microlitro) de disolvente en la punta saturada del hisopo electrohilado. Tras esperar 10 segundos a que el disolvente disuelva la contaminación, el técnico limpia la zona de la punta del hisopo con un movimiento suave y directo hacia el exterior de la férula del conector, evitando cualquier movimiento lateral en su superficie. A continuación, realiza una media rotación del instrumento utilizado para limpiar el conector a fin de crear una mejor zona de absorción en ambos extremos del hisopo.

El técnico inspecciona el núcleo de la férula para comprobar su limpieza. Si tanto el núcleo de la férula como la lectura de IL son inferiores a 0.05 dB tras la limpieza, se aprobará la conexión. Los técnicos que han recibido formación previa en esta rutina consiguen una tasa de éxito superior al 95 % en la limpieza de conectores a la primera. Además, se han reducido aproximadamente un 70 % los casos que requieren una limpieza adicional para superar la inspección.

La utilización del siguiente ciclo de inspección-permanencia-barrido-verificación genera consistencia y repetibilidad, en lugar de centrarse simplemente en la velocidad a la que se limpió el conector.

Rendimiento antipelusa y control del viento

Una ligera brisa puede arruinar una interfaz limpia en un gabinete de fibra abierto. Todas las toallitas tradicionales desprenden fibras microscópicas de aspecto sucio que pueden desplazarse y luego volver a depositarse en la superficie. Los hisopos electrohilados eliminan por completo todos los hilos expuestos para evitar que se desprendan, como ocurre al doblarse. Todas las fibras de la tela de un hisopo electrohilado están fusionadas, por lo que no se desprenden en absoluto.

Por lo tanto, no hay desprendimiento y todos los residuos se absorben por completo. Las fotografías microscópicas tomadas con cientos de toallitas muestran que los hisopos mantienen la forma original y su capacidad de absorber líquidos después de cientos de pasadas. En las instalaciones de FTTH a lo largo de la principal red de carreteras de Malasia, muchos técnicos de campo que trabajaban en las obras a lo largo de la carretera no presentaron recontaminación visible tras cambiar de toallitas tejidas a toallitas electrohiladas.

Las toallitas electrohiladas no solo son más limpias, sino que también permanecen limpias durante más tiempo que las toallitas tejidas, incluso cuando se usan con aire muy cargado de partículas de escape.

Técnica de arrastre y resultados de campo

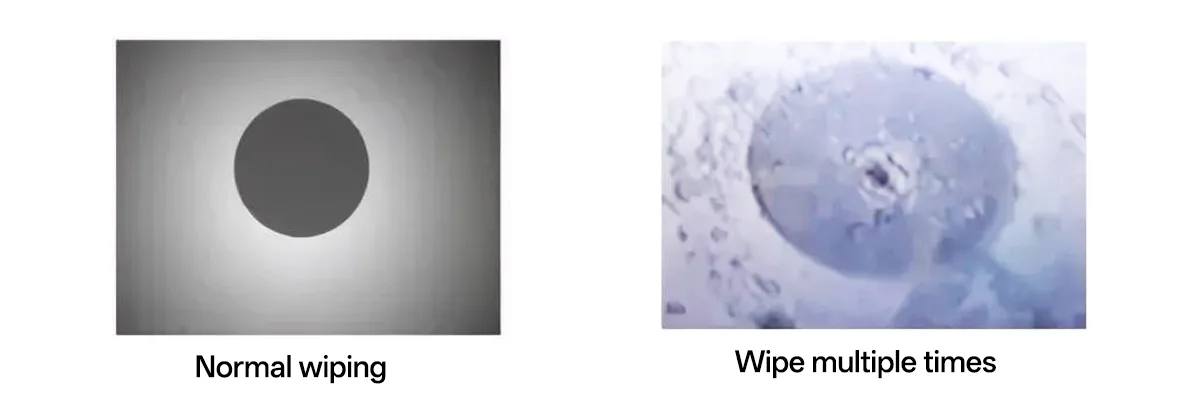

Se ha demostrado que la práctica de limpiar en exceso tiene más efectos negativos que positivos. Las técnicas de limpieza de múltiples pasadas generan cargas estáticas adicionales y atraen contaminantes al interior de las fibras. Pruebas en diferentes redes indican que la técnica calibrada de un solo arrastre es el método de limpieza más eficaz. Los equipos que utilizan este método de limpieza completan los ciclos en aproximadamente 30 segundos, con una tasa de limpieza inmediata del 95 %.

Las tripulaciones que emplearon un enfoque de múltiples pasadas necesitaron un promedio de aproximadamente 90 segundos para completar el mismo ciclo y aún así tuvieron una tasa de falla de aproximadamente el 30%. LÍNEA DE FONDO: ¡Un ritmo disciplinado siempre supera la repetición brutal en cualquier proceso de limpieza! Al usar una sincronización y un movimiento consistentes, los ingenieros pueden mantener el rendimiento de sus solventes, minimizar la fatiga y reducir el desperdicio de consumibles.

La limpieza se vuelve predecible, repetible y de acuerdo con un protocolo de control de calidad estándar.

Verificación de campo en la práctica

Los laboratorios ya no son necesarios para realizar verificaciones. Los microscopios digitales compactos actuales pueden proporcionar imágenes con la misma resolución que un microscopio de laboratorio, lo que significa que detectará incluso partículas de una micra. Además, la posibilidad de ajustar el brillo de la fuente de luz LED reduce el deslumbramiento, lo que permite a los usuarios inspeccionar conectores sin riesgo de fatiga visual. Con la implementación de la norma IEC 61300-3-35, aprobar el proceso de verificación significa que hay menos de 0.08 dB de pérdida de luz y no hay neblina en la zona central del conector de fibra óptica.

El proceso de verificación consiste en un ciclo continuo que enfoca el microscopio sobre los conectores de fibra óptica, realiza inspecciones de los mismos y confirma la inspección inmediatamente después de su finalización. Un técnico de campo capacitado en este proceso realiza, en promedio, más de 200 inspecciones al día. Esto elimina la necesidad de enviar todas las inspecciones de los conectores a un laboratorio externo antes de completar la instalación.

Como afirmó Marcus Lee, supervisor sénior de control de calidad (QA) para instalaciones 5G en el Sudeste Asiático: «Nuestro equipo confía en lo que vemos en el sitio. Si el microscopio muestra un conector limpio, el medidor de potencia también lo indica. Este proceso genera confianza».

Cambio de rumbo del backhaul 5G

Las pruebas de aceptación para el despliegue de una red de retorno 5G a lo largo de la costa china se habían retrasado considerablemente durante semanas debido a picos de pérdidas constantes. Los valores iniciales de pérdida de inserción (IL) fueron de 0.10 dB inmediatamente después de la limpieza, pero aumentaron a 0.40 dB poco después. El examen microscópico de las superficies limpiadas reveló que contenían residuos endurecidos causados ​​por el calor y la exposición a la luz ultravioleta. El uso de toallitas tradicionales no logró eliminar adecuadamente los residuos, sino que provocó su distribución por toda la superficie.

Para facilitar las cosas al equipo local, adoptaron el uso de un disolvente de volatilidad controlada con el Protocolo Cero Pelusa de 30 segundos para eliminar los residuos endurecidos de las superficies. El valor de IL (pérdida de inserción) en la primera aplicación del disolvente de volatilidad controlada se redujo de 0.40 dB a 0.05 dB y se mantuvo estable durante las pruebas de funcionamiento continuo a 40 °C durante 24 horas. Las mediciones de seguimiento no indicaron ninguna desviación de la pérdida de inserción después de 24 horas.

El nuevo procedimiento de limpieza empleado por el equipo local ha dado como resultado tasas de éxito de limpieza a la primera pasada superiores al 95 % en todos los despliegues en la región exterior de China. La cantidad de materiales consumibles utilizados en los procedimientos de limpieza se redujo a casi la mitad. "Era una pesadilla; antes nos llevaba una eternidad con el calor", recuerda Wei Jun, el supervisor de campo. "Ahora, limpiamos una vez, revisamos una vez y listo".

El alivio que siente todo el personal de campo que instala sistemas exteriores se refleja en el hecho de que ya no se comparan los tiempos antes y después de la instalación del nuevo protocolo.

Procedimiento operativo estándar diario y confiabilidad a largo plazo

Para mantener un nivel constante de limpieza, es fundamental establecer protocolos de limpieza regulares. El polvo y la estática pueden regresar rápidamente a una zona, por lo que la limpieza regular es más importante que la intensidad de la limpieza. Por ejemplo, la regla de los 30 segundos para mantener el campo limpio se integrará fácilmente en las operaciones diarias de su empresa. Como parte de sus rutinas diarias, antes de instalar cada conector, el instalador debe realizar una comprobación completa de la limpieza de cada conector y verificar que todos cumplan con el estándar de la industria basado en una pérdida de inserción (IL) inferior a 0.05 dB.

Como parte de su rutina para mantener el cumplimiento normativo, aproximadamente el 15 % de todos los conectores deben probarse mediante inspecciones puntuales para verificar el cumplimiento mediante osciloscopios portátiles. El mantenimiento mensual de las instalaciones de campo exige reabastecer los suministros de disolvente, reemplazar los hisopos viejos y verificar la oxidación de las férulas. Una encuesta reciente, realizada durante seis meses en 80 instalaciones de campo, mostró que los equipos de campo con prácticas de mantenimiento rigurosas mantuvieron consistentemente resultados promedio de IL entre 0.12 dB y 0.44 dB, mientras que los sitios sin prácticas de mantenimiento consistentes registraron una pérdida de inserción promedio de aproximadamente 0.3 dB.

Se redujeron las visitas de retorno y se ha dedicado más tiempo a mantener un tiempo de actividad estable en la red. Si el clima lo permite, los gabinetes externos ubicados cerca de zonas de alto tráfico se inspeccionan cada hora. Los racks interiores ubicados dentro de un centro de datos tienen intervalos de inspección programados de hasta tres días, según las condiciones de la instalación. El uso de solventes controlados para la limpieza óptica resultó en un período de consistencia óptica aproximadamente 10 veces mayor en comparación con los métodos de limpieza óptica tradicionales.

Esto quedó documentado en un caso con una red que funcionó sin interrupciones durante un período completo de 24 horas.

Perspectivas del campo

En EE. UU., la empresa contratista de servicios públicos LumenCorp informó una reducción del 50 % en el tiempo total de limpieza por sitio, y los nuevos empleados alcanzaron el rendimiento de veteranos en una sola sesión de capacitación. En Singapur, un gerente de operaciones de red declaró: «Convertimos aproximadamente el 50 % de la limpieza de la conjetura al método científico». En lugar de un fregado agresivo, el énfasis en el proceso permitió a los equipos adoptar un ritmo más constante. De igual manera, los gerentes observaron ahorros de costos comparables gracias a la conversión: menos toallitas, menos solvente y una aceptación más rápida del trabajo terminado.

Estas eficiencias marginales se multiplicaron en ahorros significativos de tiempo en grandes implementaciones de FTTH y miles de dólares en ahorros de material de desecho en muchos proyectos. La nueva disciplina de limpieza brindó mayor confianza a los técnicos. También cambió su perspectiva sobre la limpieza; ya no es una parte insignificante de su trabajo. En cambio, se ha convertido en un componente medible de su control de calidad óptica.

Conclusión

Si bien los avances tecnológicos influyen en la evolución de la conectividad de fibra óptica, el mayor progreso se ha debido al desarrollo de mejores prácticas para limpiar las conexiones de fibra óptica con mínima contaminación y al mayor uso de métodos de mantenimiento preventivo mediante técnicas y herramientas adecuadas. La estabilización del tiempo de permanencia del disolvente para minimizar la liberación de pelusa y lograr un movimiento uniforme permite que las limpiezas de FTTH y 5G alcancen una claridad de laboratorio en campo. La tasa de éxito de las limpiezas iniciales, en comparación con el método original o tradicional de usar una toallita con alcohol, ha aumentado del setenta por ciento al noventa y cinco por ciento.

Además, el tiempo dedicado a la relimpieza se ha reducido en un setenta por ciento, el uso de solventes en un cuarenta por ciento y el rendimiento general en campo casi se ha duplicado. La metodología completa de capacitación, que antes tomaba tres días, ahora se puede realizar en una sola sesión. Cualquier proveedor de red puede implementar este proceso de inmediato utilizando la metodología y las herramientas disponibles para la limpieza de fibra óptica: hisopos sin pelusa correctamente verificados, solventes balanceados y dispositivos de aumento portátiles.

Para implementar este proceso, un proveedor de red no necesitará adquirir dispositivos nuevos; sin embargo, deberá aplicar la disciplina, la observación y la sincronización adecuadas en su desempeño. A medida que las redes de fibra óptica continúan expandiéndose hacia áreas urbanas cada vez más densas, con un flujo de datos y un tráfico intenso, será fundamental que los proveedores de red garanticen niveles predecibles de limpieza desde un punto de vista técnico, así como que las señales de fibra óptica que circulan por estas redes tengan la intensidad suficiente para permitir la transmisión del ancho de banda adecuado.

Aunque el Método de Limpieza del Protocolo de 30 Segundos no es futurista ni tecnológicamente avanzado, representa lo que más valoran los ingenieros: resultados predecibles, menor costo y rendimiento confiable. Cada conexión de fibra óptica que se limpia con este protocolo acerca la red un paso más a su estado óptimo: una limpieza, una señal clara a la vez.
