Guía para elegir entre SFP+ y QSFP+: cómo evitar problemas de compatibilidad

Si bien actualizar la velocidad de la red de 10G a 40G es una opción interesante para mejorar el rendimiento, existen algunos obstáculos a considerar. Un operador puede sentirse confundido al evaluar las opciones. SFP + vs Módulos QSFP+ Un error de compatibilidad o unos minutos de inactividad pueden ser costosos. Errores comunes, como módulos o conectores incompatibles, o no leer los detalles del equipo, pueden causar interrupciones y gastos considerables, y deben evitarse. Es fundamental comprender las diferencias técnicas de los módulos, así como las consideraciones que deben tenerse en cuenta durante la implementación. Una decisión informada desde el principio permitirá al operador de red escalar e invertir en su infraestructura con confianza.

La diferencia entre los módulos ópticos puede afectar todo, desde la compatibilidad del hardware hasta los costos de mantenimiento continuo años después. Esta introducción es la transición a una forma práctica de guiar al lector a través del dilema SFP+ versus QSFP+. Cada sección proporcionará al lector información práctica para ayudar a determinar los casos de uso óptimos, dónde verificar la compatibilidad y cuál sería el costo de operar y mantener uno en comparación con el otro. Con estos factores en mente, seleccionar e implementar la solución adecuada se convierte en un siguiente paso fácil y directo que reduce el riesgo para la organización y mejora el rendimiento de la red.

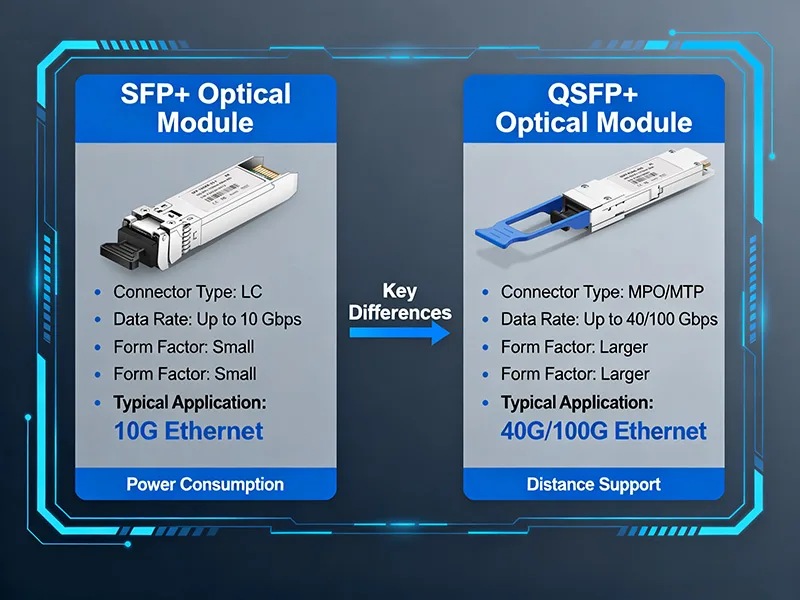

¿Cuáles son las diferencias técnicas entre los módulos ópticos SFP+ y QSFP+?

Al profundizar en las especificaciones técnicas de los módulos ópticos SFP+ y QSFP+, existen algunas diferencias importantes relevantes para el diseño de la red. En resumen, mientras que SFP+ puede enviar datos a una velocidad de 10 G por puerto por carril (con un solo carril de datos), QSFP+ se compone de cuatro carriles de datos que funcionan en paralelo para alcanzar un rendimiento de 40 G. SFP+ es como una autopista de un solo carril que envía datos a 10 gigabits por segundo, y QSFP+, con esos cuatro carriles, es como una autopista que puede enviar datos cuatro veces a esa velocidad.

Estructura de carril y velocidad de datos

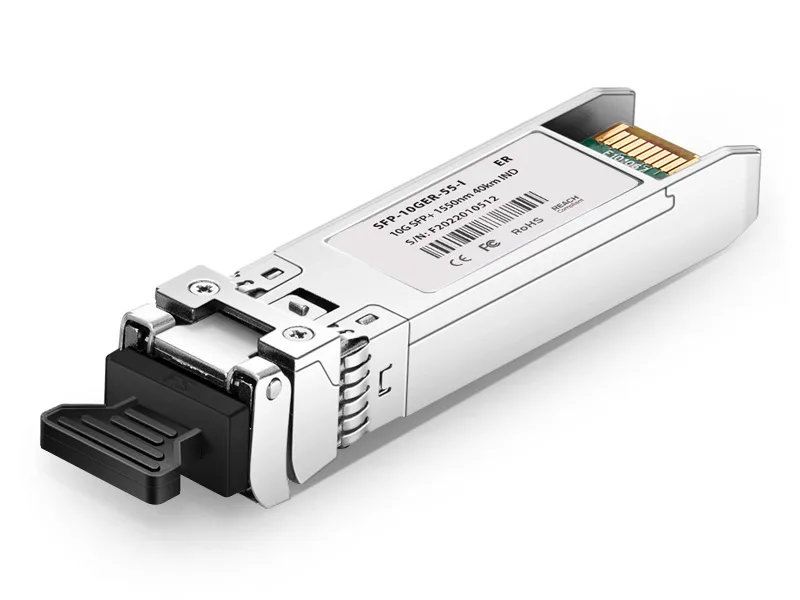

Los módulos SFP+ envían datos a través de una sola línea de hasta 10 Gbps; por lo tanto, son ideales para conexiones punto a punto básicas, como enlaces de servidor a conmutador. Los módulos QSFP+, por otro lado, incluyen cuatro líneas de datos de 10 Gbps cada una, compatibles simultáneamente. Cada línea puede operar en paralelo, para un total de 40 Gbps. Esta configuración es ideal para conexiones en el borde o la capa de agregación, donde se requiere alta densidad de puertos y alto rendimiento.

Componentes ópticos: láseres VCSEL vs. DFB

Entre los posibles tipos de láser integrados en los dos módulos se encuentra la opción de elegir uno que explique las diferentes limitaciones de rendimiento de ambos. Los módulos SFP+ suelen utilizar VCSEL (láser de emisión superficial de cavidad vertical). El VCSEL ofrece un buen rendimiento en opciones de transporte de corto alcance con bajo coste y bajo consumo de energía. Los VCSEL funcionan como linternas que iluminan una habitación, pero solo a distancias relativamente cortas, lo que constituye una opción rentable y práctica para tramos cortos de Ethernet 10G.

Componentes ópticos: láseres VCSEL vs. DFB

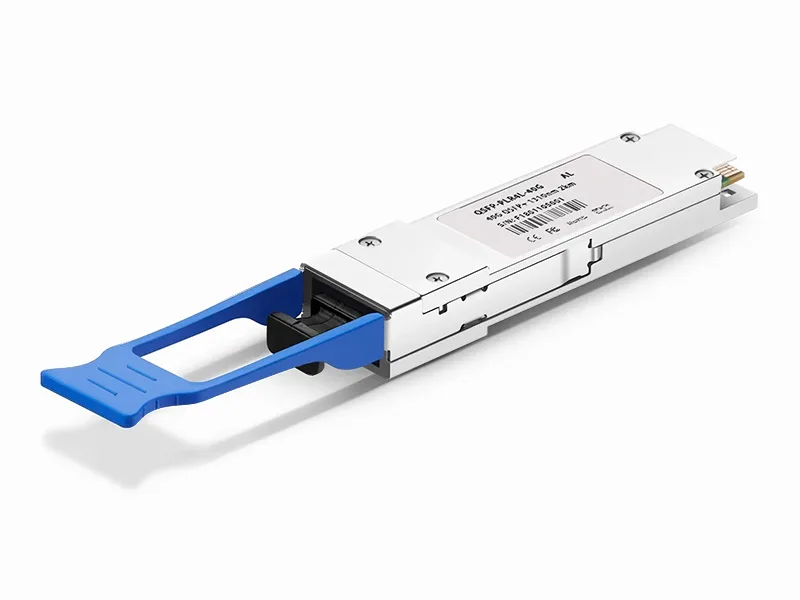

Los módulos QSFP+ comúnmente usan DFB, o láseres de retroalimentación distribuida, que estabilizan un haz coherente a distancias más largas y admiten la alta tasa de datos para la que está diseñado QSFP+ (40G). Los láseres DFB son estrechos como los punteros láser y estables, y ofrecen precisión direccional para extender los límites de rendimiento del láser más allá de los enlaces de corta distancia.

Tipos de conectores: LC vs MPO

SFP+ y QSFP+ también tienen diferentes conectores físicos controlados por sus carriles. SFP+ normalmente utiliza Conectores LC que son fáciles de manejar y están destinados a la transmisión de un carril de información a través de un parche de fibra únicaLos conectores .LC son muy similares a los enchufes de alimentación estándar: muy pequeños y fáciles de manipular.

Tipos de conectores: LC vs MPO

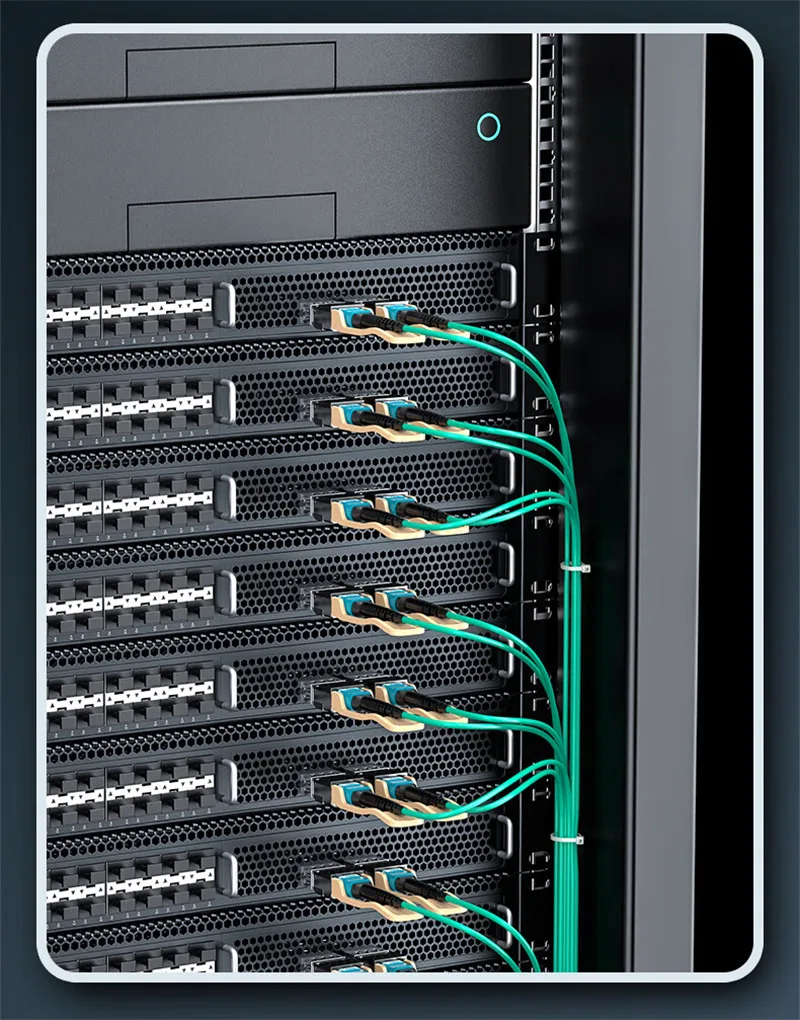

Los módulos QSFP+ utilizan conectores MPO (Multi-Fiber Push-On) que admiten múltiples hilos de fibra simultáneamente. Los conectores MPO ofrecen la ventaja de poder conectar cuatro carriles simultáneamente en un solo cable dúplex, lo que aumenta la densidad de puertos y simplifica el cableado en entornos de alta velocidad. Imagine un MPO como un conector multipines que alimenta varios dispositivos desde una sola conexión.

Implicaciones arquitectónicas

Las diferencias de diseño pueden llevar a decisiones diferentes al considerar la arquitectura de la red. SFP+ es excelente por su simplicidad y, por lo general, menor consumo de energía, ideal para enlaces de capa de acceso donde se puede necesitar 10G, pero no se necesita conectar más que unos pocos servidores o dispositivos individuales. Por otro lado, QSFP+ funciona mejor en entornos que requieren agregar capacidad y gestionar la eficiencia del espacio (normalmente, switches de la columna vertebral del centro de datos).

Tabla resumen: Diferencias técnicas clave

Evitar conceptos erróneos

Una comprensión superficial suele pasar por alto que un QSFP+ es más que un simple SFP+ más rápido. Los cuatro carriles introducen cierta complejidad en cuanto a la refrigeración y la calidad de la señal, lo que significa que el hardware debe adaptarse a requisitos específicos. Además, los módulos SFP+ típicos no suelen escalar más allá de 10 G; su funcionamiento en aplicaciones de mayor velocidad crea cuellos de botella en la red. Comprender estas diferencias en los transceptores ópticos es vital para evitar problemas de incompatibilidad. No comprender el número de carriles o los tipos de conectores puede generar problemas que contribuyan a un rendimiento reducido, costes adicionales y posibles problemas de mantenimiento. Este nivel de comprensión le permite plantear las preguntas adecuadas para desarrollar los componentes que satisfagan los requisitos operativos del módulo y las expectativas de la red.

¿Por qué la arquitectura de red requiere roles diferentes para los módulos SFP+ y QSFP+?

El propósito de los módulos SFP+ y QSFP+, dentro de cualquier diseño y arquitectura de red potencial, se explica por cada una de sus respectivas posiciones y colocación en dicho diseño. Cada módulo tiene un propósito diferente como resultado de la forma y el tamaño físico, la capacidad prevista y las ubicaciones dentro de la red. Comprender los propósitos o roles dentro del diseño previsto ayudará a determinar la selección óptima, una mayor densidad de puertos o un rendimiento exponencial en los conmutadores.

SFP+: El caballo de batalla de la capa de acceso

Los módulos SFP+ son ideales para las capas de acceso donde los servidores se conectan a los switches. Estas conexiones suelen ser de 10G y se ajustan a las capacidades de rendimiento de 10G de un solo carril de SFP+. En este contexto, SFP+ es similar a las vías de tráfico de las calles locales que proporcionan tráfico a su hogar: es adecuado y más que suficiente para una sola vía. Las conexiones de la capa de acceso requieren múltiples puertos para conectar varios servidores, por lo que el espacio y la eficiencia energética son cruciales. Los módulos SFP+ ocupan menos espacio en el switch por puerto y pueden admitir un mayor número de puertos, a la vez que controlan los costos. Además, el diseño de SFP+ es más simple y genera menos calor en general en comparación con los transceptores de mayor capacidad, lo que puede ayudar a reducir la densidad total de rack de los servidores.

QSFP+: Agregación y potencia de red troncal

Los módulos QSFP+ están diseñados para las capas de agregación y red troncal de la red, donde convergen múltiples flujos de datos. En este punto de la red, se trata de un método de entrega que admite un mayor rendimiento. En este caso, se trata de 40G. Los módulos QSFP+ funcionan de forma similar a las autopistas de varios carriles y pueden transportar grandes cantidades de tráfico, casi como si hubiera cuatro carriles circulando entre conmutadores. En el caso de los conmutadores troncales, los arquitectos de red suelen seleccionar un módulo QSFP+ para transportar cuatro carriles de 10G a través de un único puerto de 40G. El uso de un módulo QSFP+ proporciona una nueva capa de ancho de banda sin requerir cuatro veces más puertos físicos y optimiza no solo el espacio y la gestión del cableado, sino también el coste y el consumo de energía del conmutador. La designación "QSFP+" del conmutador destaca su diseño térmico y energético mejorado; estos módulos simplemente consumen más energía eléctrica para operar cuatro carriles en paralelo.

Impacto en la densidad de puertos y la selección de conmutadores

La variación en el número de carriles afecta la densidad de puertos de diferentes maneras. SFP+ permitirá alojar un mayor número de puertos 10G en dispositivos de conmutación más pequeños, mientras que QSFP+ agrupará muchos puertos de menor densidad en menos puertos, pero de mayor densidad. Esto permitirá reducir el cableado, simplificar la gestión de los paneles de conexión y reducir el trabajo operativo. Los switches basados ​​en SFP+ están diseñados para puertos 10G relativamente grandes en el borde de la red, lo que simplemente significa acomodar una gran cantidad de conectividad de baja latencia a muchos dispositivos individuales. Por otro lado, los switches QSFP+ se utilizarán para la función de red troncal y tendrán menos puertos para una velocidad y capacidad de 40G. Es necesario equilibrar los requisitos de conectividad al elegir el factor de forma del switch que mantenga la red escalable y eficiente en su funcionamiento.

Comparación simplificada

Vincular la elección del módulo a la estrategia

La elección entre SFP+ y QSFP+ debe depender de los objetivos y requisitos de tráfico de su red. SFP+ es una buena solución para conectar varios puntos finales que utilizan un ancho de banda de red moderado. Por el contrario, cuando su infraestructura requiere múltiples enlaces agregados con alta velocidad de procesamiento, QSFP+ es una opción escalable que admite alta velocidad de procesamiento y proporciona eficiencia de puerto. Esta decisión estratégica evita el sobreaprovisionamiento y el desplazamiento de costos a su red, o la creación de cuellos de botella. Ambas opciones resultarán en un menor costo total de propiedad y capas de red resilientes y con garantía de futuro.

¿Cómo verificar la compatibilidad de conmutadores y módulos para evitar errores costosos?

Verificar de antemano la compatibilidad de los conmutadores y módulos ópticos le facilitará la tarea y, generalmente, le ahorrará costosos tiempos de inactividad. Contar con un proceso estructurado de verificación y aseguramiento le ayudará a minimizar los errores de ejecución y le brindará confianza en su implementación.

 Paso 1: Consultar las hojas de datos del conmutador

Este proceso comienza con la hoja de datos oficial o la guía técnica del usuario del switch. Estos documentos describen los tipos de módulos y estándares oficialmente compatibles. Deberá determinar los tipos de transceptores compatibles, como SFP o SFP+, y los protocolos relevantes, como 10G 802.3ae. En el ejemplo de un switch SFP+ 10G, la hoja de datos probablemente especificará los módulos SFP+ compatibles con el switch, en cuanto a la longitud de onda del módulo y el tipo de láser asociado, etc. Este proceso de referencia cruzada es útil para evitar conectar accidentalmente un módulo no compatible.

Paso 2: Utilice matrices de compatibilidad de proveedores

Numerosos proveedores de conmutadores publicarán matrices de compatibilidad. Estas tablas detalladas muestran claramente qué módulos aprobados son compatibles con cada modelo de conmutador y la versión de firmware publicada. Funcionan como un "mapa" de compatibilidad, ya que confirman que solo se utilizarán módulos compatibles certificados. Este paso es importante para garantizar que no surjan problemas inesperados con el hardware o la óptica incorrectos, por ejemplo, problemas de desajuste de QSFP 40G LR4 con óptica y hardware incompatibles.

Paso 3: Decodificar los códigos MSA y de proveedor

La mayoría de los módulos ópticos están estandarizados mediante Acuerdos Multifuente (MSA) que utilizan códigos identificadores. Los códigos específicos del proveedor se almacenan en la EEPROM de cada módulo y el firmware del conmutador los lee durante el proceso de inserción. Estos identificadores codificados pueden verificarse para fines de interoperabilidad. Si los códigos no coinciden con lo esperado o son falsos, se producirá un error o el módulo óptico no se conectará.

Causas comunes del error "Módulo no reconocido"

• Uso de módulos de terceros no verificados: los conmutadores pueden bloquear módulos que no estén certificados.
• Firmware de conmutador no coincidente: si su conmutador no ejecuta la última versión de firmware, es posible que no admita tipos de módulos más nuevos.
• Especificaciones eléctricas u ópticas no coincidentes: se producirá un error si su módulo tiene una o más longitudes de onda láser o conectores incompatibles.
• Conectores sucios o fibra rota: Puede haber condiciones en las que un conector de fibra óptica se vea bien y tenga las especificaciones adecuadas, pero no sea reconocido por el conmutador, posiblemente debido a suciedad o daños en la conexión.

Consejos para solucionar problemas

• Realice una inspección limpia de la fibra y los cables de los conectores y las interfaces del módulo antes de la instalación.
• Para garantizar que el soporte del módulo esté actualizado, asegúrese de que el firmware del conmutador se actualice periódicamente.
• Si es posible, pruebe los módulos que se sospecha que tienen fallas en conmutadores que funcionan correctamente para confirmar que las fallas sospechadas son legítimas.
• Emita comandos de conmutador específicos (por ejemplo, mostrar el transceptor de interfaz en los conmutadores) para verificar los resultados esperados.
• Mantenga un grupo de repuesto de módulos certificados para reemplazar módulos sospechosos de ser defectuosos y determinar rápidamente si, de hecho, se trata de una falla de hardware.

Ejemplo practico

Un operador de red enfrenta frecuentes desconexiones como consecuencia de una falta de coincidencia de QSFP 40G LR4. Tras la investigación de los registros del conmutador, se reveló que los módulos fueron proporcionados a través de un proveedor externo y no estaban certificados por ningún proveedor. Una vez que se instaló un módulo certificado, se resolvió el problema de interoperabilidad, proporcionando una conexión troncal estable. El uso de esta lista de verificación de compatibilidad explícita ayudará a minimizar el tiempo de inactividad por problemas de compatibilidad del módulo-conmutador SFP+ 10G o falta de coincidencia del módulo QSFP.

¿Cuáles son formas efectivas de conectar módulos SFP+ 10G y QSFP+ 40G en entornos mixtos?

Establecer conectividad con módulos SFP+ de 10G y módulos QSFP+ de 40G en diversos entornos de red requerirá soluciones de hardware pragmáticas para garantizar la compatibilidad y el rendimiento. Existen dos opciones principales para enfrentar este desafío: cables de conexión 4x10G y multiplexación por división de longitud de onda (WDM) soluciones.

Cables de conexión 4x10G

cables Breakout Tome un solo puerto QSFP+ de 40G y divídalo en cuatro conexiones SFP+ de 10G independientes. Imagine una autopista que se divide en cuatro carriles, cada uno con tráfico independiente. Esto es ideal para aplicaciones de corta distancia, especialmente en centros de datos, y es simple y rentable. Las ventajas de los cables multiconector son su relativa facilidad de implementación y gestión, pero tienen limitaciones de distancia. Los cables multiconector de cobre tienen una longitud de hasta 7 metros, mientras que la distancia de los cables multiconector de fibra óptica suele ser de unos 100 metros desde el switch. Los cables multiconector también requieren que los puertos del switch sean compatibles con la función multiconector y funcionen correctamente.

Soluciones WDM para distancias más largas

Para conectar dispositivos a largas distancias, la tecnología WDM ofrece una opción flexible. La multiplexación por división de longitud de onda (WDM) utiliza múltiples longitudes de onda de luz, combinándolas en una sola fibra. Por ejemplo, los módulos QSFP+ de 40G pueden recibir cuatro señales de 10G y enviarlas en paralelo a través de un solo hilo de fibra. En este aspecto, la WDM es similar a un prisma, que toma la luz solar visible y la divide en los diferentes colores que viajan juntos sin interferir entre sí. Si bien la implementación de WDM puede ser más costosa, permite alcanzar distancias más largas, a veces de varios kilómetros, a la vez que minimiza la complejidad de la red de fibra. Cualquier aumento percibido en el costo o la complejidad asociado con los componentes WDM debe evaluarse en función de los requisitos de diseño de la red, así como de los presupuestos correspondientes.

Escenarios de implementación y consideraciones de costos

• Capa de acceso al centro de datos: los tramos cortos entre servidores y conmutadores a menudo utilizan cables de conexión para reducir costos y mejorar la facilidad de implementación.
• Red troncal empresarial: las conexiones más largas entre conmutadores para agregación a menudo pueden utilizar configuraciones WDM teniendo en cuenta el costo inicial que implica su respaldo financiero.
• Costo: Las conexiones suelen ser más económicas al principio, pero tienen limitaciones de distancia. WDM requiere un mayor costo inicial, así como una menor cantidad de fibras, pero permite un mayor crecimiento de la red en el futuro.

Resumen

En última instancia, la estrategia de conexión correcta entre los módulos SFP+ y QSFP+ dependerá de los requisitos de implementación y las restricciones presupuestarias. A menudo, una combinación de métodos proporcionará el mejor compromiso en una red compleja.

¿Cómo calcular el costo total de propiedad (TCO) comparando soluciones SFP+ y QSFP+?

El coste total de propiedad (TCO) de las soluciones SFP+ y QSFP+ va más allá de una simple comparación del propósito de compra de los módulos. Requiere una evaluación integral del precio del módulo, el precio del cable, el consumo de energía, la densidad de puertos y los requisitos de mantenimiento. Todos estos factores afectan el TCO del resultado final de la red y la eficiencia total en términos de sostenibilidad a largo plazo.

Costos de módulos y cables

Los módulos SFP+ y sus cables suelen tener un coste inicial más bajo. Los transceptores 10G son económicos porque están estandarizados y se fabrican en grandes cantidades. El módulo QSFP+ tendrá un precio más alto debido a su diseño más complicado, que permite que cuatro carriles paralelos transmitan velocidades de 40G. QSFP+ también requiere un cable diferente, ya sea un conector MPO o un Cable de conexión QSFP+, lo que también supondrá costes.

Consumo de energía

El consumo de energía tiene un impacto directo en los costos operativos y las necesidades de refrigeración. Los módulos SFP+ suelen consumir menos energía que los QSFP+; por lo tanto, son atractivos para implementaciones de capa de acceso de alta densidad con limitaciones de potencia. Esto se debe a que los módulos QSFP+ aprovechan cuatro carriles paralelos, lo que supone un consumo de energía total cuatro veces superior al de los módulos SFP+. Por consiguiente, la infraestructura de refrigeración debe diseñarse para enfriar estas mayores salidas de calor asociadas con la potencia de salida y garantizar un rendimiento fiable durante las distintas etapas operativas.

Densidad de puertos y costos de conmutación

En comparación con QSFP+, se necesitan más puertos físicos de switch para que las soluciones SFP+ alcancen el mismo ancho de banda. Esto repercute en el coste, el espacio físico ocupado y la complejidad de la gestión del switch. Los transceptores QSFP+ optimizan el ancho de banda, requiriendo menos puertos físicos. Si bien los switches que utilizan módulos QSFP+ pueden ser más caros, en algunos casos, el ahorro en coste, espacio, cableado y gestión puede compensar el coste adicional.

Complejidad del mantenimiento

Al tener varias conexiones SFP+, se manejarán más cables y conectores, y habrá más puntos de fallo potenciales. Esto aumenta la complejidad de la gestión de la operación para los equipos de red. Usar un QSFP+ puede simplificar esto y agregar líneas, reduciendo la cantidad de cables necesarios y facilitando la gestión del panel de conexiones. Sin embargo, la resolución de problemas de los módulos QSFP+ puede requerir un poco más de experiencia técnica debido a la complejidad de las líneas paralelas.

Tabla de comparación de resumen

Decisiones basadas en datos

Para determinar si la mejor opción es SFP+ o QSFP+, es necesario sopesar el costo inicial de estas opciones frente a los costos que se observarán en los próximos años. Un mayor número de puertos y las restricciones de energía impulsarán a algunos a optar por SFP+. Por otro lado, las soluciones QSFP+ optimizan el espacio y ofrecen una combinación de ancho de banda que puede generar ahorros, especialmente en redes más densas o en la red troncal. Evaluar la carga de la red, los planes de crecimiento y el presupuesto le ayudará a aprovechar las buenas decisiones para mitigar el posible costo total de propiedad.

¿Cuáles son los errores de implementación más comunes con los módulos SFP+ y QSFP+ y cómo evitarlos?

La implementación de módulos SFP+ y QSFP+ puede ser sencilla; sin embargo, suelen surgir muchos problemas que interrumpen las operaciones de la red con implicancias costosas. De hecho, como sucede con muchos de estos tipos de redes, la falta de coincidencia de fibras, el sesgo de distancia y los conectores (especialmente los conectores MPO utilizados en los módulos QSFP+) son un problema común.

Costoso desajuste de fibra

Tras la actualización a módulos QSFP 40G LR4, el centro de datos perdía enlaces de forma intermitente. Tras una investigación exhaustiva, se descubrió que el tipo de fibra utilizado no era compatible con estos nuevos módulos. Las fibras monomodo se reemplazaron involuntariamente por fibras multimodo. Esta discrepancia provocó pérdida de señal, lo que provocó conexiones intermitentes y tiempo de inactividad. La identificación del problema condujo a la sustitución de la fibra multimodo por cables monomodo adecuados. El reemplazo solucionó el problema. Es fundamental abordar la necesidad de que los tipos de fibra coincidan con los tipos de módulos utilizados.

Errores comunes en la implementación

• Incompatibilidad de tipos de fibra: El uso de tipos o combinaciones de fibras incorrectas puede obstaculizar las señales de fibra óptica, lo que provoca fallos en el enlace. Varios módulos SFP+ y QSFP+ están diseñados para usarse con estándares de fibra específicos y deben ser compatibles.
• Fallos de distancia: Cualquier distancia superior a la de transmisión admitida provocará señales débiles y caídas de enlaces, especialmente en los módulos QSFP 40G LR4. Confirme siempre la capacidad de distancia del módulo antes de su implementación.
• Problemas con los conectores MPO: Los conectores MPO simplifican el cableado, pero pueden causar problemas si no se manipulan correctamente. Algunos problemas comunes pueden deberse a una alineación incorrecta, suciedad o pines dañados. A diferencia de los conectores LC más sencillos utilizados con SFP+, los conectores MPO requieren un manejo y una limpieza más cuidadosos.
• Instalación de módulos no certificados: la instalación de módulos de terceros, o incluso módulos que no estén certificados, comúnmente provocará errores en el reconocimiento del módulo o un rendimiento reducido.

Lista de verificación previa a la implementación

• Confirmar el tipo de fibra: asegúrese de que el tipo de fibra (monomodo o multimodo) coincida con los requisitos del módulo.
• Confirmar la longitud del enlace: la distancia del enlace debe medirse en relación con los rangos de alcance del módulo para evitar señales débiles.
• Verifique los conectores: observe los conectores MPO o LC e inspecciónelos para detectar suciedad, daños o desalineación.
• Confirmar la compatibilidad del módulo con el conmutador: verifique los módulos aprobados con una hoja de datos del conmutador o una matriz de compatibilidad del proveedor.
• Asegúrese de que el firmware esté actualizado: asegúrese de que el firmware actual del conmutador admita el tipo de módulo instalado.
• Compruebe los enlaces de forma independiente: antes de poner el enlace en pleno servicio, valide el enlace utilizando un medidor de potencia óptica o la prueba de diagnóstico de enlace incorporada.

Prácticas preventivas

El uso de esta lista de verificación como parte de su procedimiento de implementación debería minimizar algunos de los errores más comunes al instalar transceptores SFP+ y QSFP+, pero se debe tener cuidado con los formatos de conector MPO y manipularlos adecuadamente con kits de limpieza y tapas. Haga que los ingenieros de red verifiquen regularmente las versiones de firmware y las listas de compatibilidad con varios transceptores de fibra óptica. Hacer esto evitará la instalación de transceptores que eventualmente necesitará solucionar a su propio costo y tiempo, y también ayudará con la estabilidad del enlace.

¿Por qué la gestión térmica y de señales es fundamental en las implementaciones QSFP+ 40G LR4?

Los módulos QSFP+ 40G LR4 contienen cuatro carriles paralelos para la transmisión de datos a alta velocidad. Este diseño presenta problemas térmicos y de señalización únicos que podrían afectar la fiabilidad del módulo y la estabilidad de la red.

Desafíos de la generación de calor

Más carriles implican más láseres y más componentes electrónicos funcionando simultáneamente, lo que genera más calor que un módulo de un solo carril como SFP+. Se puede imaginar como varios motores funcionando juntos en una pequeña carcasa. Sin refrigeración, la temperatura aumenta rápidamente. Un calor activo excesivo puede dañar los componentes y reducir la fiabilidad general del módulo.

Preocupaciones por la integridad de la señal

Para garantizar la calidad de la señal en cuatro carriles paralelos se requiere una sincronización precisa. Las variaciones de calor o el ruido eléctrico pueden distorsionar las señales o crear interferencias y diafonía que afectan su rendimiento. Garantizar una buena integridad de la señal no solo implica óptica; también requiere estabilidad térmica para mantener un rendimiento estable.

Prácticas de enfriamiento

Es fundamental implementar una refrigeración adecuada para las implementaciones QSFP+ 40G LR4. Los equipos de red deben incorporar diseños de flujo de aire que disipen el calor mediante una trayectoria alrededor de los módulos. Los disipadores de calor o ventiladores ubicados cerca de las carcasas de los transceptores pueden contribuir a la gestión térmica general. Una ventilación adecuada en el rack ayuda a reducir los puntos calientes, que pueden acelerar el desgaste de los módulos.

Monitoreo proactivo con DDM

La tecnología DDM (monitoreo de diagnóstico digital) proporciona métricas en vivo sobre la salud y el estado de un módulo transceptor, incluida la temperatura, el voltaje y la corriente de polarización del láser. El monitoreo de estas métricas, cuando sea posible, puede alertar a los usuarios sobre el desarrollo de problemas térmicos o de señal antes de que el módulo falle por completo. Las alertas automatizadas y la asistencia de diagnóstico lo ayudarán a ponerse en un estado de mantenimiento proactivo y minimizar el tiempo de inactividad.

Puntos Clave

• Los módulos QSFP+ consumen una cantidad considerable de energía, lo que hace que generen más calor y sea necesario enfriarlos de manera eficiente.
• Para garantizar la integridad de la señal es necesario mantener una temperatura operativa constante en todo el carril paralelo.
• La implementación de DDM en sus prácticas de enfriamiento mejora la confiabilidad y aumenta la usabilidad del módulo.
• Sin un enfoque de gestión térmica, existe un mayor riesgo de falla, lo que genera tiempos de inactividad permanentes y reemplazos inesperados.

Tener en cuenta todas estas consideraciones avanzadas justificará la inversión en módulos QSFP+ 40G LR4 capaces de aprovisionar redes de alta velocidad con estabilidad y durabilidad garantizadas.

¿Cómo utilizar técnicas de diagnóstico y resolución de problemas para garantizar enlaces SFP+ y QSFP+ estables?

Los enlaces SFP+ y QSFP+ son fundamentales para una conectividad de red estable y fiable, por lo que las técnicas adecuadas de diagnóstico y resolución de problemas son cruciales. Identificar los problemas lo antes posible reduce el tiempo de inactividad de la empresa, proporcionando una experiencia de red estable.

Paso 1: Verificar el Monitoreo de Diagnóstico Digital (DDM)

Normalmente comenzamos con la comprobación de los diagnósticos DDM. Esto nos permite recopilar datos de estado en tiempo real para verificar la temperatura, el voltaje y los niveles de potencia óptica. Si alguna de las lecturas de diagnóstico se encuentra fuera de los parámetros esperados, suele indicar sobrecalentamiento, problemas de alimentación o degradación de la señal que afectarán la estabilidad del enlace.

Paso 2: Solución de problemas físicos

A continuación, es momento de solucionar problemas físicos. Inspeccionar los componentes físicos, como los conectores y cables de fibra, para detectar suciedad, daños o desalineación es fundamental. Es importante tener en cuenta que incluso unas pocas motas de polvo pueden degradar la señal lo suficiente como para dejar fuera de servicio sus módulos QSFP+ 40G LR4. Si la óptica no funciona correctamente, limpiar y volver a conectar los cables suele solucionar el problema del módulo no reconocido o la caída del enlace.

Paso 3: Luces e indicadores de enlace

Las luces de estado de un conmutador pueden decirle muchas cosas visualmente sobre lo que está sucediendo con el enlace. Las luces parpadeantes o los dispositivos que están en color ámbar o apagados generalmente indican un problema físico o de configuración.

Paso 4: Comprobación de los niveles de potencia óptica

Posiblemente el número cuatro, necesitará medir los niveles de potencia óptica. Aquí coloreará y comprobará que la potencia transmitida y recibida se encuentre dentro de las especificaciones del módulo. Una óptica defectuosa o una distancia excesiva suelen ser la causa de señales débiles si la separación entre ellas es muy pequeña.

Problemas comunes con QSFP+ 40G

Los módulos QSFP+ presentan problemas específicos, como el rechazo de diafonía y la integridad de la señal en sus líneas paralelas. La gran mayoría de estos eventos de pérdida de modo se deben a la inestabilidad de la alimentación y la contaminación en la conexión. Puede evitar la mayoría de estos problemas revisando regularmente su DDM y limpiando los conectores de forma proactiva.

Implementación práctica para la resolución de problemas

• Verifique si el estado del DDM es anormal.
• Inspeccione y limpie todos los conectores.
• Verifique que esté utilizando los tipos y longitudes de cable adecuados.
• Pruebe la potencia óptica con su medidor de potencia para comprobar la distancia.
• Cambie cualquier óptica que sospeche que está defectuosa por otra que sepa que está en buen estado.
• Si aún no reconoce el módulo, pruebe una versión actualizada del firmware en el propio conmutador.
• Consulte las listas de compatibilidad de los proveedores para verificar si hay algún problema conocido que no esté presente en su sistema.

Apoyo a los ingenieros de redes

Este enfoque estructurado ayuda a dividir la resolución de un problema complejo en pasos manejables. Al monitorear constantemente el estado del transceptor óptico y realizar inspecciones físicas simples, pueden solucionar el problema más rápidamente para que los enlaces SFP+ y QSFP+ sean más confiables y eficientes.

¿Cómo planificar su inversión en red para una escalabilidad futura más allá de 40G?

Al planificar inversiones en redes, se recomienda considerar la flexibilidad de escalabilidad más allá de 40G para evitar la obsolescencia tecnológica. Pensar en el crecimiento futuro permitirá una transición rentable y fluida.

Rutas de actualización: QSFP+ 40G a QSFP28 100G y QSFP-DD 400G

Los módulos QSFP28 se basan en el factor de forma QSFP+ y aumentan las velocidades a 100G al aumentar las tasas de datos de carril de 10G a 25G. Esto es útil en redes de mayor ancho de banda que necesitan ir más rápido sin tener que cambiar el hardware por completo. Luego, además de eso, el siguiente desarrollo es QSFP-DD (doble densidad), que escala el rendimiento aún más a 400G al proporcionar más carriles y contactos eléctricos. Para visualizar esto mejor, debemos conceptualizar QSFP+ como una autopista de cuatro carriles donde la velocidad máxima es de 40G, QSFP28 es una autopista mejorada que puede manejar tráfico de 100G con cada carril capaz de aceptar un límite de velocidad más rápido, y QSFP-DD es como una superautopista de varios carriles que es capaz de aumentar aún más los límites de banda ancha.

Interruptores modulares

Los conmutadores actuales suelen ser compatibles con versiones anteriores, lo que les permite aceptar módulos QSFP+ y QSFP28 en la misma ranura, lo que ofrece a las organizaciones varias rutas de migración flexibles. Esto permite a las organizaciones actualizar sus puertos de forma incremental y no tienen que reemplazar todo el conmutador. Los conmutadores actuales tienen un diseño modular que permite a las organizaciones mezclar sus transceptores de generaciones obsoletas con los transceptores actuales; esto permite una continuidad fluida de las operaciones mientras se migra a la nueva tecnología. Posteriormente, cuando una organización necesita agregar espacio u optimizar los presupuestos de energía debido a las mayores demandas de rendimiento y densidad en sus redes, los conmutadores modulares permiten a las organizaciones hacer esto y, al mismo tiempo, obtener el retorno de las inversiones que realizaron varios años antes.

Diseños de redes futuras

• Elija equipos que sean compatibles con los futuros estándares de transceptores.
• Elija conmutadores modulares que sean compatibles con versiones anteriores y futuras.
• Elegir y construir una infraestructura física (fibra/racks) que admita futuras mayores velocidades y densidades.

Es importante mantener un equilibrio entre las necesidades organizativas actuales y la capacidad de actualizar el hardware en el futuro para que el equipo no quede obsoleto.

Tabla de resumen

La integración de QSFP+, QSFP28 y QSFP-DD para interfaces preparadas para el futuro garantiza una expansión escalable de la red y la protección de la inversión. Ver las decisiones de diseño de red desde esta perspectiva ayudará a garantizar tanto el rendimiento como la longevidad.

Conclusión

Equilibrar muchos aspectos es clave para su proceso de toma de decisiones al seleccionar entre módulos ópticos SFP+ y módulos ópticos QSFP+. El ajuste técnico confirma que el módulo óptico se ajustará a sus requisitos de implementación y ancho de banda. La compatibilidad del conmutador evitará posibles errores costosos y tiempos de inactividad. Las consideraciones de costos deben reflejar tanto la inversión inicial como los costos operativos continuos a largo plazo. Los desafíos de la implementación se relacionan funcionalmente con los desafíos de administración de conectores y las consideraciones de administración térmica que pueden comprometer la confiabilidad. La preparación del módulo para el futuro garantiza que su red esté estructurada para escalar sin obsolescencia prematura.

Comprenda que una decisión bien informada refleja la aceptación de todas las características enumeradas anteriormente como un compromiso para construir una red robusta y eficiente. Por ejemplo, considere construir una estructura que, una vez finalizada, le permita agregar componentes según sea necesario. Comenzar con los componentes fundamentales adecuados ayudará a facilitar el crecimiento de las capacidades deseadas, con facilidad y menos costos. Una comprensión clara sobre la estructura del carril, el tipo de conector y la tecnología óptica debería ayudar a evitar trampas típicas. Al comprar componentes como módulos ópticos QSFP+, es útil verificar las hojas de especificaciones y las matrices de conformidad en el sitio web del proveedor para identificar específicamente si un determinado módulo óptico es compatible.

Intentar encontrar compatibilidad potencial después de la compra a menudo da como resultado el rechazo del módulo o un enlace fallido. También se pueden utilizar evaluaciones similares para limitar los problemas de mantenimiento en instalaciones establecidas. Los planes de preparación para el futuro para acomodar 100G con actualizaciones QSFP28 100G o potencialmente 400G con módulos ópticos QSFP-DD limitarán los gastos no productivos actuales. En última instancia, la elección del módulo óptico o los módulos ópticos afecta la entrega de estabilidad y escalabilidad de la red. La planificación de su modelo beneficiará a su red y al rendimiento para la agilidad en los estándares actuales y futuros. El uso del equilibrio colocará a un equipo de red confiable en posición de construir una infraestructura para modificar a medida que se agrega capacidad sobre las crecientes demandas.
