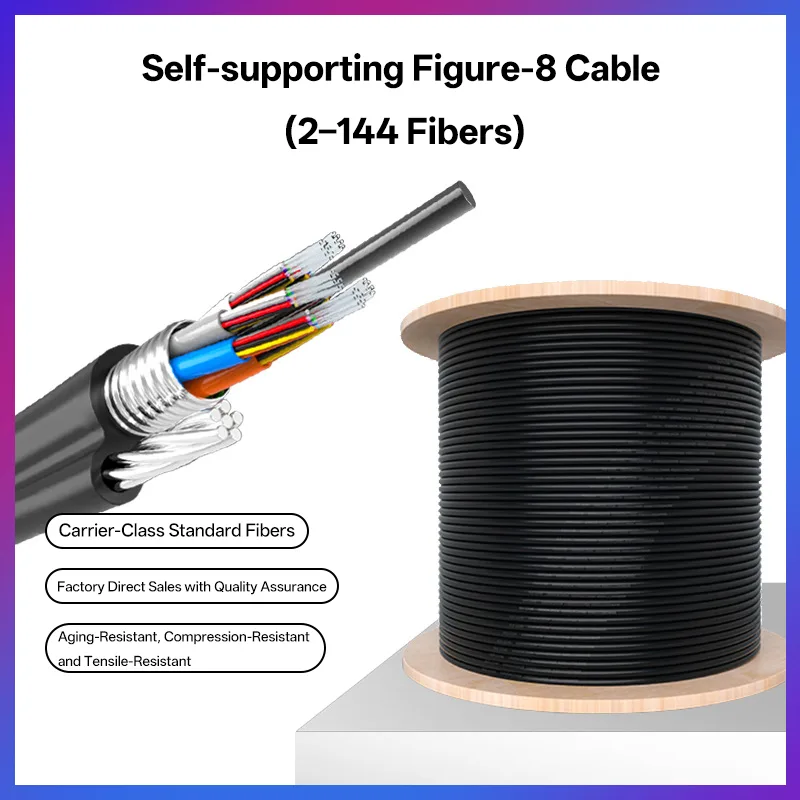

รูปที่ 8 สายเคเบิลไฟเบอร์ออปติก สายเคเบิลใยแก้วนำแสงแบบติดตั้งภายนอกอาคาร GYTC8S 9/125μm G652D โหมดเดี่ยว ปรับแต่งได้ 4–144 คอร์ ได้รับการออกแบบมาให้ทำงานได้ดีในโครงสร้างเหนือศีรษะ เพื่อการติดตั้งที่รวดเร็วโดยทีมงาน เนื่องจากมีเส้นใยเหล็กเป็นส่วนหนึ่งของโครงสร้างรูปทรงเลข 8 ที่รองรับตัวเองได้ ดังนั้น สายเคเบิลใยแก้วนำแสงจึงสามารถติดตั้งกับเสาไฟฟ้าที่มีอยู่แล้วได้โดยไม่ต้องใช้อุปกรณ์ติดตั้งเพิ่มเติมใดๆ เส้นใยโหมดเดี่ยว G652D ที่บรรจุอยู่ในโครงสร้างท่อหลวมๆ ช่วยให้สัญญาณมีการสูญเสียต่ำ

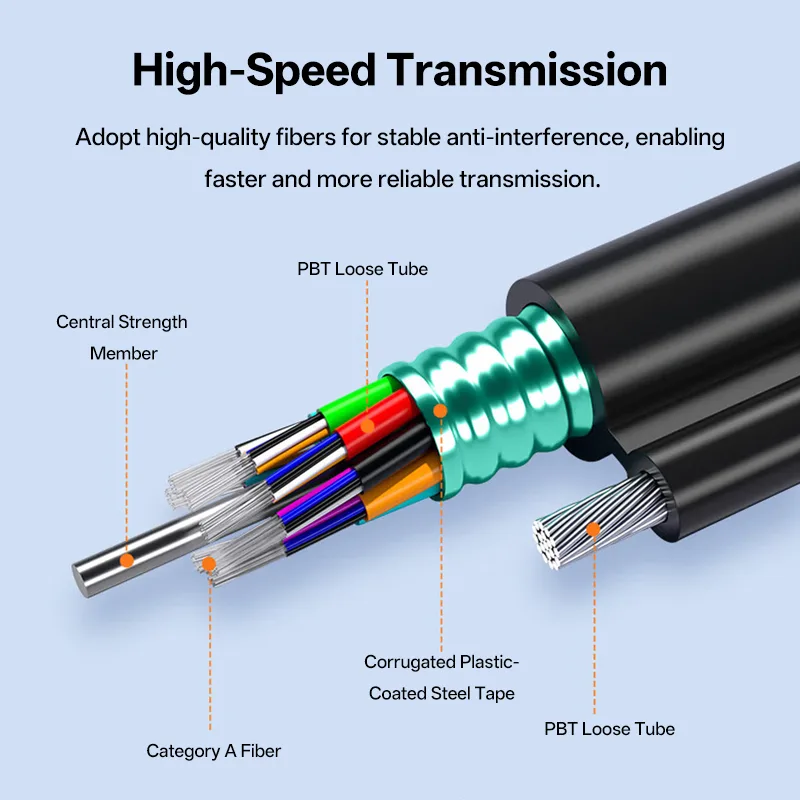

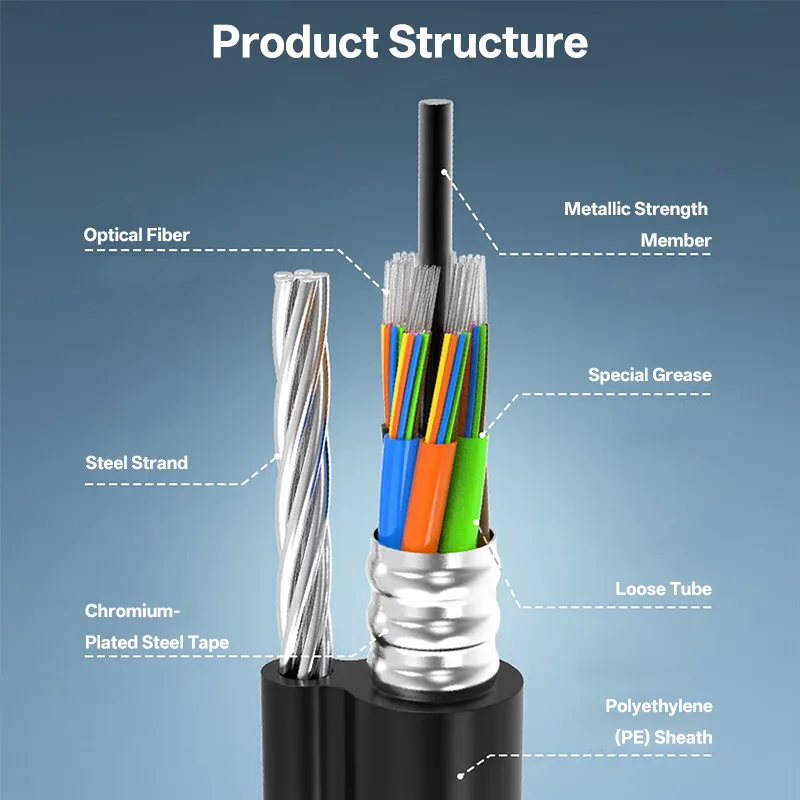

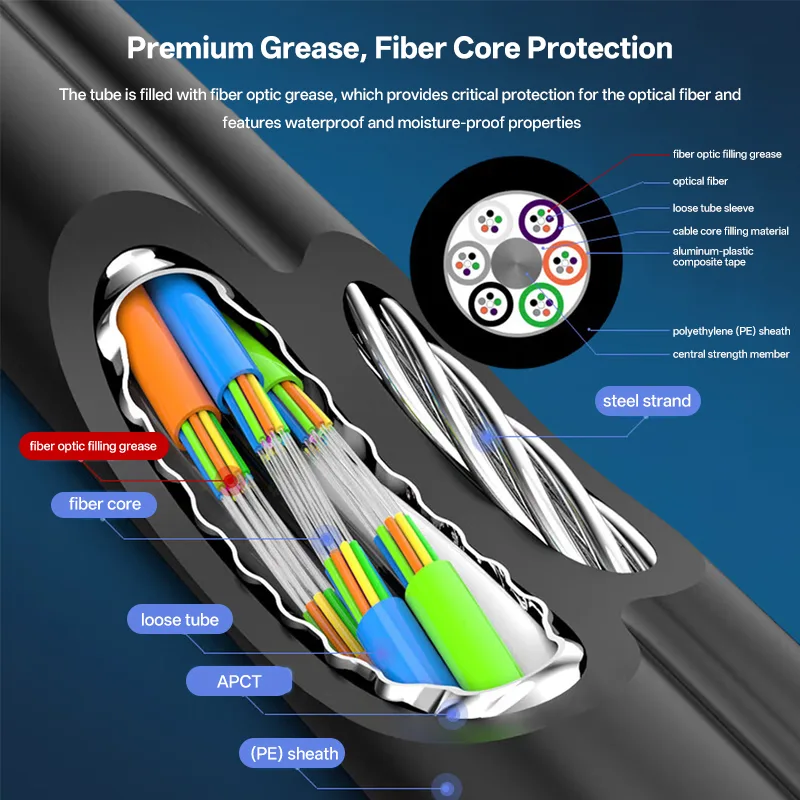

เส้นใยที่บรรจุอยู่ภายในท่อ PBT แบบหลวมๆ นั้นได้รับการปกป้องด้วยจาระบีกันน้ำ ซึ่งช่วยป้องกันความชื้นไม่ให้ส่งผลกระทบต่อความสมบูรณ์ของเส้นใย ท่อแบบหลวมๆ เหล่านี้ประกอบเข้าด้วยกันโดยมีแกนเหล็กเสริมความแข็งแรงอยู่ตรงกลาง ช่องว่างระหว่างท่อจะถูกเติมด้วยจาระบีเพิ่มเติม เทปอลูมิเนียมโพลีเอทิลีนลามิเนต (APL) ช่วยป้องกันแกนกลางจากความชื้น ปลอกหุ้มด้านนอกทำจากโพลีเอทิลีนสีดำคลุมส่วนประกอบทั้งหมด เส้นใยเหล็กเส้นหนึ่งวิ่งตามแนวยาวของส่วนประกอบเพื่อสร้างรูปทรงเลขแปด และเหล็กเคลือบฟอสเฟตตรงกลางช่วยเพิ่มความแข็งแรงเพื่อต้านทานแรงดึง คุณสมบัติแบบทิกโซโทรปิกของจาระบีกันน้ำยังช่วยรักษาคุณสมบัติกันน้ำไว้ได้ไม่ว่าจะมีการเคลื่อนไหวอย่างไรก็ตาม ค่าการลดทอนสูงสุดน้อยกว่าหรือเท่ากับ 0.34 dB/km สำหรับความถี่ไฟเบอร์ 1310 นาโนเมตร และน้อยกว่าหรือเท่ากับ 0.20 dB/km สำหรับความถี่ไฟเบอร์ 1550 นาโนเมตร
โครงสร้างและลักษณะทางสิ่งแวดล้อม
| ตัวแทน | วัสดุ | รายละเอียด |
| หลอดหลวม | PBT | มีค่าโมดูลัสสูง ทนต่อการไฮโดรไลซิส |
| ความแข็งแกร่งส่วนกลาง | ลวดเหล็กเคลือบฟอสเฟต | การรองรับแรงดึง |
| ความแข็งแรงส่วนปลาย | เหล็กเส้น | การทรงตัวด้วยตนเองสำหรับทางอากาศ |
| ห่อ | แผ่นลามิเนตอะลูมิเนียมโพลีเอทิลีน (APL) | ความชื้น |

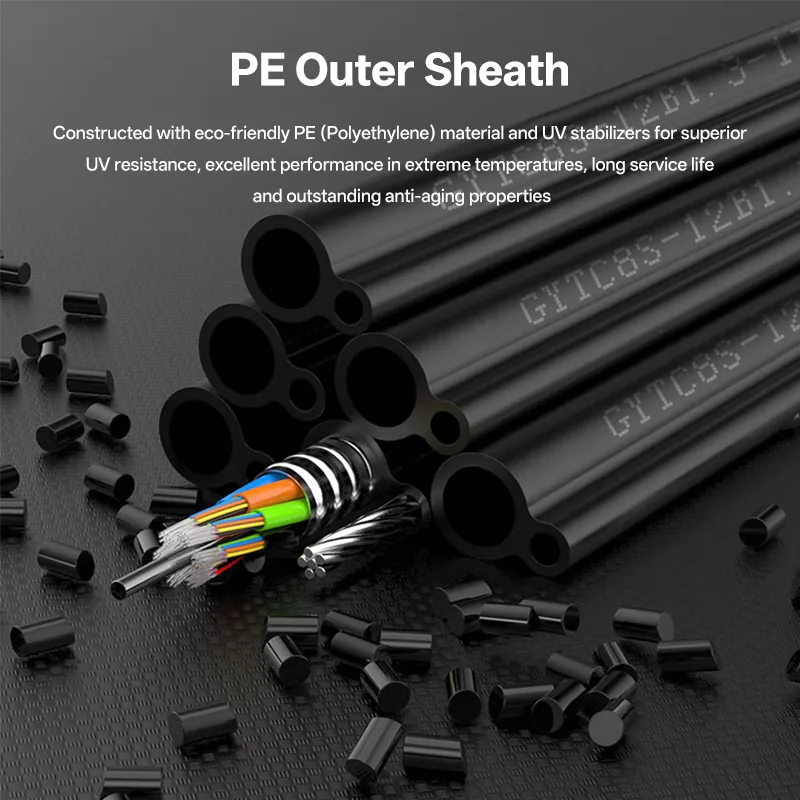

| ปลอก | พีอี / สีดำ | UV ทน |
| อุณหภูมิในการทำงาน | -40 ° C ถึง + 70 ° C | พื้นที่จัดเก็บและติดตั้งเหมือนกัน |
| รัศมีการดัด | สถิต: 12.5 เท่าของเส้นผ่านศูนย์กลางสายเคเบิล | ไดนามิก: เส้นผ่านศูนย์กลางสายเคเบิล 25 เท่า |
| อายุ | กว่า30 ปี | การใช้งานทางอากาศอย่างถูกต้อง |
การออกแบบนี้เหมาะสมที่สุดสำหรับสายไฟและท่อร้อยสายไฟเหนือพื้นดิน สามารถติดตั้งระหว่างเสาไฟฟ้าสองต้นหรือลอดผ่านท่อร้อยสายได้ สารกันรังสียูวีในโพลีเอทิลีนช่วยป้องกันความเสียหายจากแสงแดด ในขณะที่จาระบีที่บรรจุเจลและ APL (แผ่นลามิเนตอะลูมิเนียม-โพลีเอทิลีน) ช่วยป้องกันความชื้นจากฝนหรือน้ำค้าง ชั้นกันความชื้นของ APL ช่วยให้สายเคเบิลทำงานได้อย่างสม่ำเสมอตลอดความยาวเมื่อติดตั้งในท่อใต้ดินที่เปียกชื้นในพื้นที่ที่มีความชื้นสูง ตัวอย่างเช่น สายเคเบิลเหล่านี้อาจถูกขึงระหว่างเสาไฟฟ้าสำหรับงานเหนือพื้นดิน แม้ว่าลมอาจดึงสายเคเบิลประเภทนี้ แต่เหล็กจะช่วยยึดทุกอย่างไว้ให้อยู่กับที่
สำหรับงานติดตั้งเหนือศีรษะ ส่วนประกอบทางกลของสายเคเบิลทำงานได้ดีเยี่ยม ท่อ APL และ PBT ช่วยป้องกันแรงกดด้านข้างจากแคลมป์ไม่ให้บีบอัดสายเคเบิล เส้นใยเหล็กรับแรงดึงสูงสุดเมื่อแขวนสายเคเบิลประเภทนี้ สายเคเบิลที่มีแกนคุณภาพสูงจะมีค่าการสูญเสียที่จุดต่อสายน้อยที่สุด การทดสอบโดยใช้ เครื่องวัดการสะท้อนแสงแบบโดเมนเวลาเชิงแสง (OTDR) ได้แสดงให้เห็นแล้วว่าเส้นใยทั้งหมดในสายเคเบิลเดียวกันมีการลดทอนสัญญาณในระดับที่สม่ำเสมอและเท่ากัน
ลักษณะทางเครื่องกล
| จำนวนเส้นใย | ขนาด (มม. ) | น้ำหนัก (กก. / กม.) | แรงดึง (สั้น/ยาว, N) | บด (สั้น/ยาว, N/100 มม.) |
| 4 | 9.0 × 17.0 | 218 | 6000/3000 | 3000/1000 |
| 6 | 9.0 × 17.0 | 218 | 6000/3000 | 3000/1000 |
| 8 | 9.0 × 17.0 | 218 | 6000/3000 | 3000/1000 |
| 12 | 9.0 × 17.0 | 218 | 6000/3000 | 3000/1000 |
| 24 | 9.0 × 17.0 | 218 | 6000/3000 | 3000/1000 |
| 36 | 10.0 × 18.0 | 220 | 6000/3000 | 3000/1000 |
| 48 | 10.5 × 18.5 | 230 | 6000/3000 | 3000/1000 |
| 72 | 11.5 × 19.5 | 240 | 6000/3000 | 3000/1000 |
| 96 | 11.5 × 20.5 | 280 | 6000/3000 | 3000/1000 |
| 144 | 13.5 × 21.3 | 350 | 6000/3000 | 3000/1000 |
การจำแนกค่าความแข็งแรงดึง: เช่นเดียวกับการใช้งานที่ต้องการความแข็งแรงดึงในระยะสั้นสำหรับการดึง เช่น การติดตั้ง และความแข็งแรงดึงในระยะยาวสำหรับความต้องการรับน้ำหนักในแต่ละวัน แรงต้านทานสูงสุดจะสูงกว่าในระยะสั้นเมื่อเกิดการบีบอัด ในขณะที่แรงกดต่อเนื่องจะสูงกว่าในระยะยาว แนวโน้มขนาดและน้ำหนัก: มาตรฐานอุตสาหกรรมตามที่กำหนดโดย IEC 60794-1-21/22
ติดตั้งและใช้งานง่าย: ใช้ร่วมกับคลิปหนีบเสาบนเส้นใย สามารถเชื่อมต่อช่องว่างระหว่างเสาได้หลายช่อง ติดตั้งง่าย และ APL จะปิดผนึกรอบๆ และสร้างการปิดผนึกป้องกันความชื้นเข้าสู่ท่อ ขนาดดรัมมีตั้งแต่ 2000 เมตรและ 4000 เมตรเป็นมาตรฐาน แต่สามารถปรับแต่งได้ การต่อเส้นใยทำได้อย่างราบรื่นเนื่องจากรูปทรงเรขาคณิตของเส้นใยมีความแม่นยำ ซึ่งช่วยลดการสูญเสีย เพื่อความรวดเร็ว ให้ระบุเส้นใยด้วยรหัสสี
การปฏิบัติตามมาตรฐานอุตสาหกรรม: เป็นไปตามมาตรฐาน ITU-T G652D และ RoHS ใช้เส้นใยเคลือบสีขนาดมาตรฐาน 250 ไมโครเมตร ภายในเส้นใยบรรจุด้วยจาระบีเพื่อกำจัดฟองอากาศและป้องกันไม่ให้น้ำซึมเข้าไปในเส้นใยขณะติดตั้ง ในทางปฏิบัติ สายเคเบิลนี้ทำงานได้โดยไม่ล้มเหลวในเส้นทางชนบทและชานเมือง โครงสร้างเหล็กได้รับการทดสอบผ่านพายุทุกครั้งและยังคงใช้งานได้ ทีมงานสามารถทำงานให้เสร็จเร็วขึ้นเมื่อเทียบกับสายเคเบิลแบบไม่มีโครงสร้างรองรับ
ช่างเทคนิคได้รายงานว่าร่องรอย OTDR บนสายเคเบิลนี้สะอาด ไม่พบจุดอ่อนใดๆ สายเคเบิล PE ยังคงมีความยืดหยุ่นแม้ในอุณหภูมิต่ำ และความร้อนไม่ทำให้มันอ่อนตัวลง ตลอดระยะเวลากว่า 30 ปี สัญญาณสามารถทนทานต่อสภาวะที่รุนแรงและยังคงแข็งแรง สำหรับการใช้งานในอุตสาหกรรมโทรคมนาคม เช่น เสาโทรคมนาคมและการใช้งานในระบบส่งไฟฟ้า สายเคเบิลนี้ทำงานได้ดีเยี่ยม ข้อกำหนดมีตั้งแต่ 004 คอร์ถึง 144 คอร์ โปรดระบุขนาดม้วน คุณได้ปฏิบัติตามข้อกำหนดการติดตั้งบนที่สูงทั้งหมดแล้วหรือไม่
การปฏิบัติตามมาตรฐานอุตสาหกรรม: เป็นไปตามมาตรฐาน IEC 60794-1, TIA/EIA 568-B.3 และ Telcordia GR-20 อย่างครบถ้วน
