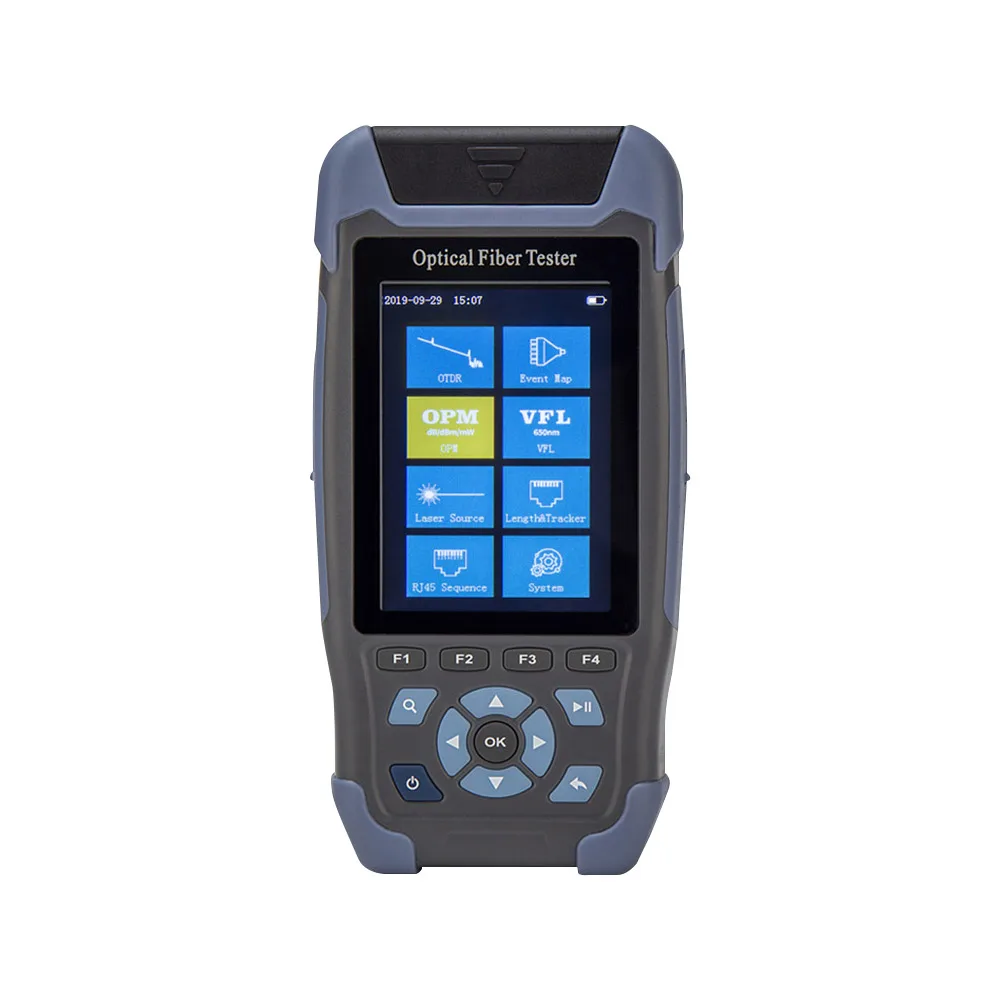

NK3200 光ファイバーミニ OTDR テスター | |||||
| モデル | NK3200S1 | NK3200S2 | NK3200D | NK3200F1 (ライブテスト) | NK3200F2 (ライブテスト) |
| 繊維の種類 | G.652シングルモード | ||||
| 波長 | 1310nm±20nm | 1550nm±20nm | 1310nm±20nm、1550nm±20nm | 1310nm±20nm | 1550nm±20nm |
| 最大ダイナミックレンジ | 24dB | 22dB | 24dB（1310nm）、22dB（1550nm） | 24dB | 22dB |
| イベントデッドゾーン | 3m | ||||
| 減衰デッドゾーン | 8m | ||||
| 試験範囲 | 500m、1km、2km、4km、8km、16km、32km、64km（最大60km） | ||||
| パルス幅 | 3ns、5ns、10ns、20ns、30ns、50ns、80ns、160ns、320ns、500ns、800ns、1μs、2μs、3μs、5μs、8μs、10μs | ||||
| 測距精度 | ±(1m + サンプリング間隔 + 0.005% × テスト距離) | ||||
| 直線性 | ±0.2dB/dB | ||||
| サンプリングポイント | 16k～128k | ||||
| サンプリング解像度 | 0.05m〜8m | ||||
| 損失解決 | 0.001dB | ||||
| 損失しきい値 | 0.20dB | ||||
| 距離分解能 | 0.001m | ||||
| 屈折率 | 1.00000-2.00000 | ||||
| 反射精度 | ±3dB | ||||
| ファイル形式 | SOR標準 | ||||
| 損失分析 | 4点法/5点法 | ||||
| レーザーの安全性 | クラス2 | ||||

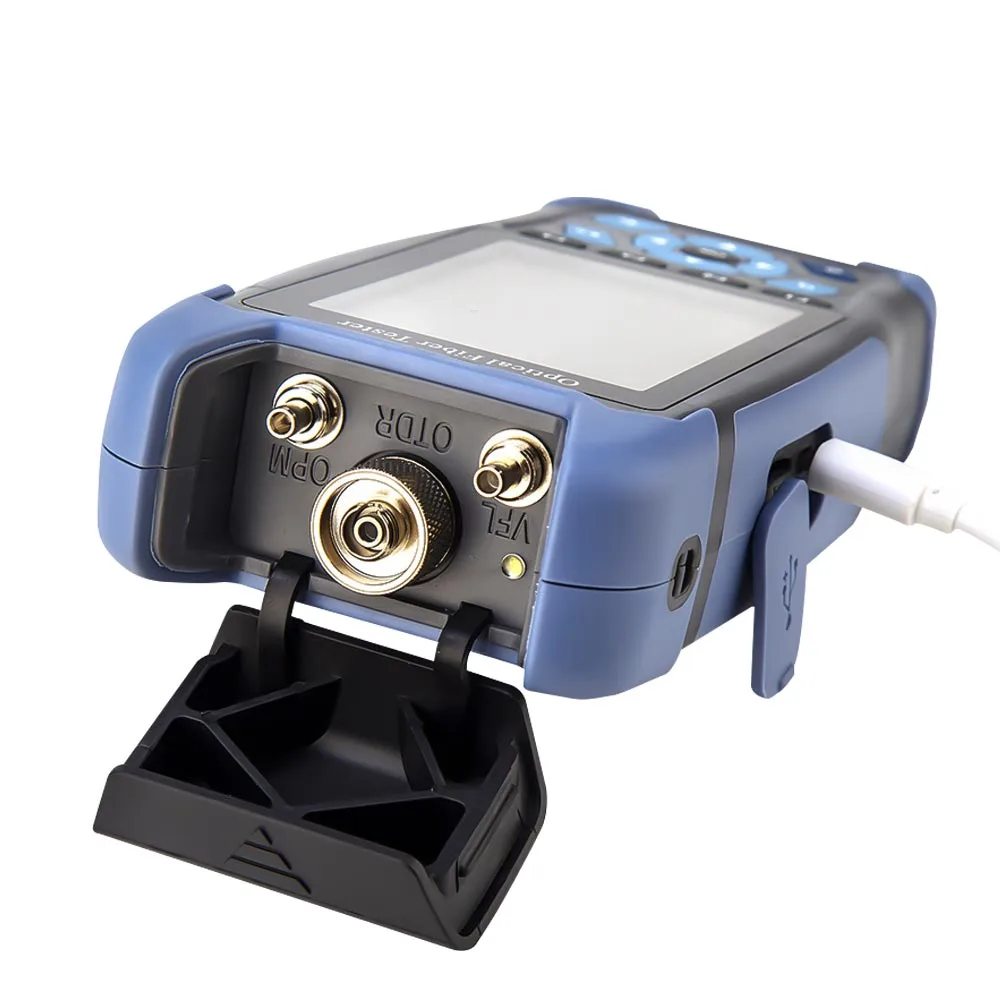

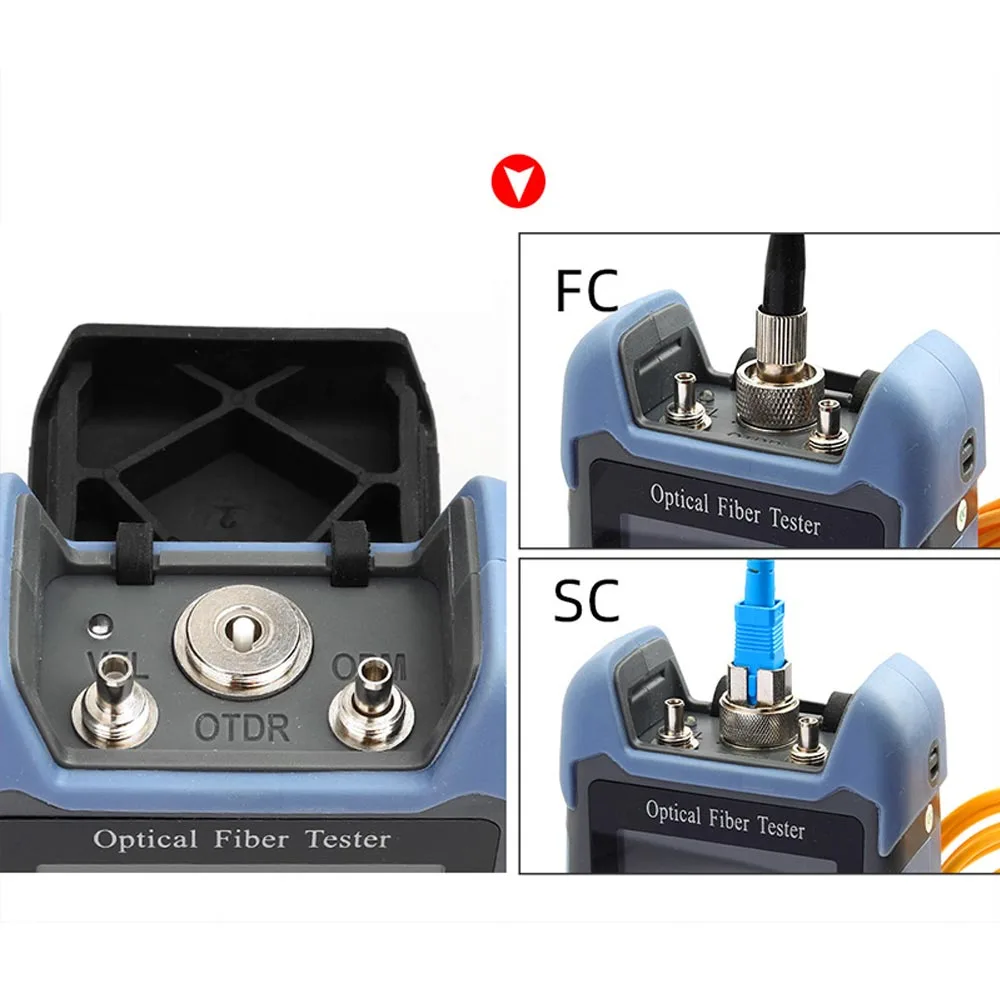

| 光コネクタ | FC/UPC（SC、STと互換性あり） | ||||
光パワーメーター (OPM) | |
| 波長範囲 | 800nm～1700nm |
| 校正波長 | 850/980/1300/1310/1490/1550/1625/1650nm |
| 測定範囲 | -50dBm〜 + 26dBm |
| 不確実性 | ±5％ |
| 周波数ID | CW/270Hz/330Hz/1kHz/2kHz |
| ボンジョイント | FC/SC/STユニバーサル |
レーザー光源（安定光源） | |
| LDタイプ | FP-LD |
| 波長 | OTDRテスト波長と同じ |
| 出力パワー | ≥-5dBm |
| 変調周波数 | 270Hz/330Hz/1kHz/2kHz |
| 安定性 | CW、±0.5dB/15分 |
| ボンジョイント | FC/UPC（SC、STと互換性あり） |
視覚的障害探知装置 (VFL) | |
| 波長 | 650nm±20nm |
| 出力パワー | ≧10mW |
| モード | CW/1Hz/2Hz |
| ボンジョイント | FC/SC/STユニバーサル |

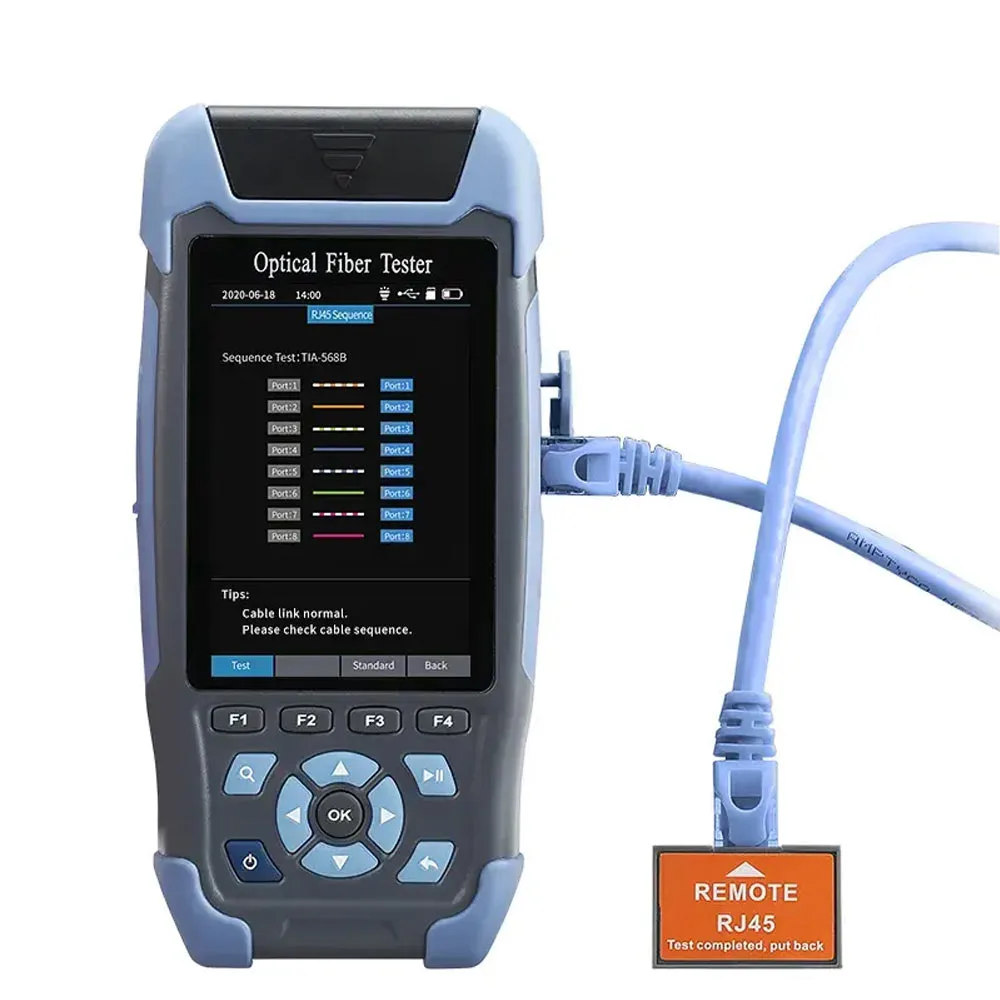

RJ45 ケーブルトラッカーと長さテスト | |
| 最大テスト長 | ≦300m |
| ケーブルシーケンス/トラッカー | サポート |
一般仕様 | |
| ディスプレイ | 3.5インチ 320×480 カラー液晶 |
| 電池 | 3.7V、4000mAhポリマーリチウムイオン |
| 電源 | アダプター: 5VDC、2A |
| 待機時間 | > 20時間 |
| 測定時間 | > 12時間 |
| データインタフェース | ミニUSB |
| Storage | 内部600件以上の記録、TFカード |
| 動作温度 | -10°C〜+ 50°C |
| 保存温度 | -40°C〜+ 70°C |
| 湿度 | 0～95%（結露なし） |
| 寸法 | 173mm×82mm×37mm |
| 重量 | 350g以下 |
