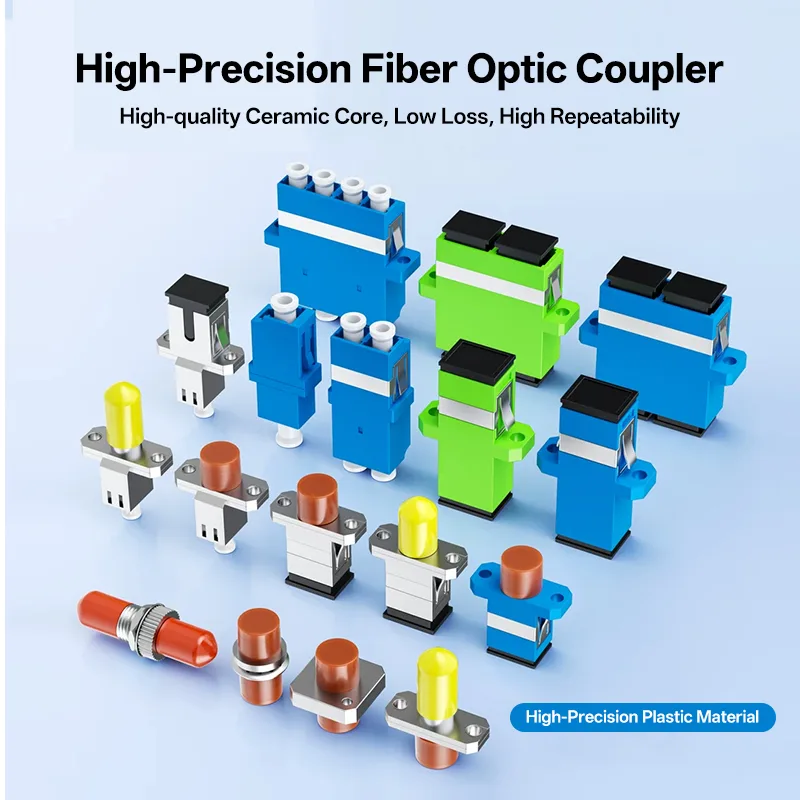

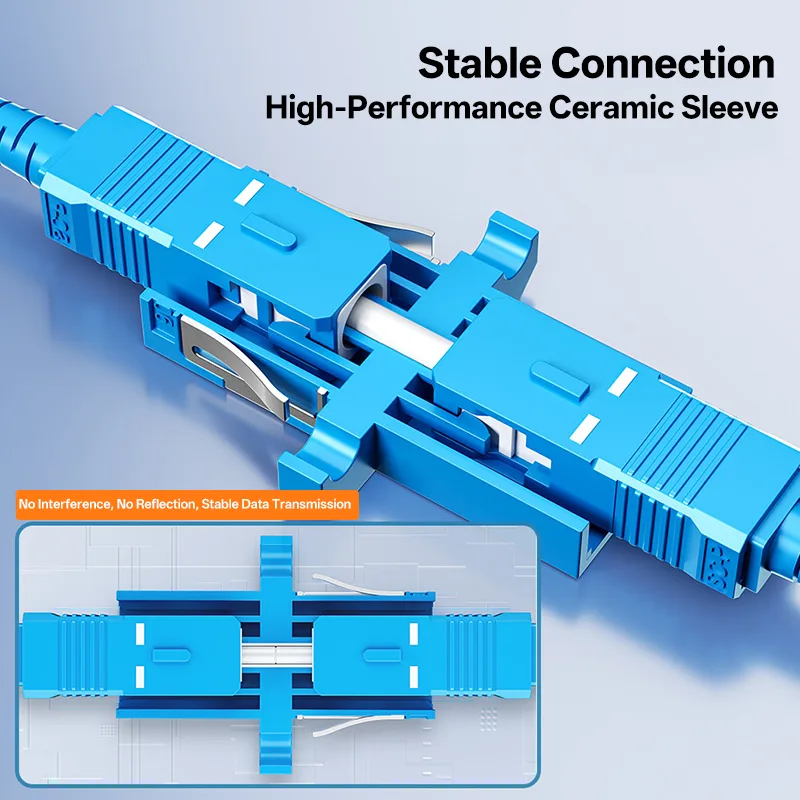

SC、LC、FC光ファイバーアダプタ 通信室、光配線盤（ODF）、ケーブルテレビシステム、ローカルエリアネットワーク（LAN）、光ファイバーケーブルの配線などで使用するために、光ファイバーを効率的に接続します。外装ハウジングは、エンジニアリングプラスチックまたは亜鉛合金で作られています。アダプタの信頼性を確保するため、 シングルモードとマルチモード アプリケーションでは、両方のアダプタに、機械的または物理的な設置中にコネクタの位置合わせを維持する精密セラミック スリーブが含まれています。
SCシンプレックス（シングル）アダプタには、ダストキャップ付きのフランジ（23 mm、30 mm、14 mm）が付属しています。LCハイローフランジ（段差型）設計により、高密度パネル内での垂直スタッキングが可能です。SCアダプタのフリップカバーは、取り扱い時にセラミックスリーブを保護します。ウォーターブルーのLCハイローアダプタは、OM3マルチモードファイバー用に特別に設計されています。
単一の製品シリーズを複数のプロジェクトに適用できるため、在庫管理が簡素化されます。SCシンプレックスアダプタは様々な接続タイプに対応し、LCクワッドアダプタは複数の回線を整理してコンパクトにまとめます。金属製SC/UPCデュプレックスアダプタは、ラックマウント型セットアップに適しており、振動にも耐えながら高性能な損失仕様を維持します。
技術仕様
| SCシリーズ | LCシリーズ | FCシリーズ | |

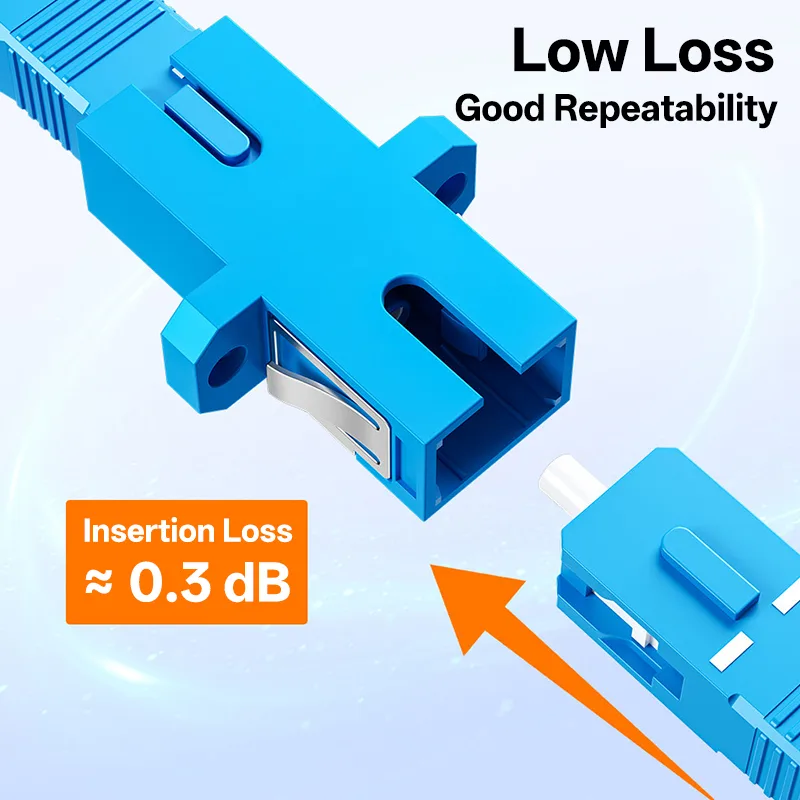

| 挿入損失 | ≤ 0.2 dB、再現性 ≤ 0.20 dB の変化 | ≤0.3dB | ≤0.3dB |
| リターンロス | ≥ 50 dB (SM 1310/1550 nm) | ≥ 50 dB (SM 1310/1550 nm) | ≥ 50 dB (SM) |
| 嵌合耐久性 | > 1000サイクル | > 1000サイクル | > 1000サイクル |
| アライメントコンポーネント | セラミックスリーブ | セラミックスリーブ | セラミックスリーブ |
| 使用温度 | -40℃〜+ 80℃ | -40℃〜+ 80℃ | -40℃〜+ 80℃ |
| 保管温度 | -55℃〜+ 85℃ | -55℃〜+ 85℃ | -55℃〜+ 85℃ |
| 住宅資材 | エンジニアリングプラスチック、亜鉛合金金属 | エンジニアリングプラスチック、亜鉛合金金属 | 亜鉛合金金属、エンジニアリングプラスチック |
| ファイバーの互換性 | シングルモード、マルチモード、OM3、OM4 | シングルモード、マルチモード、OM3、OM4 | シングルモード、マルチモード |
これらの値は工場テスト済みの性能を反映しています。セラミックスリーブがアライメントの一貫性を維持します。SCは一般的なLCよりも厳格な損失制御を実現します。

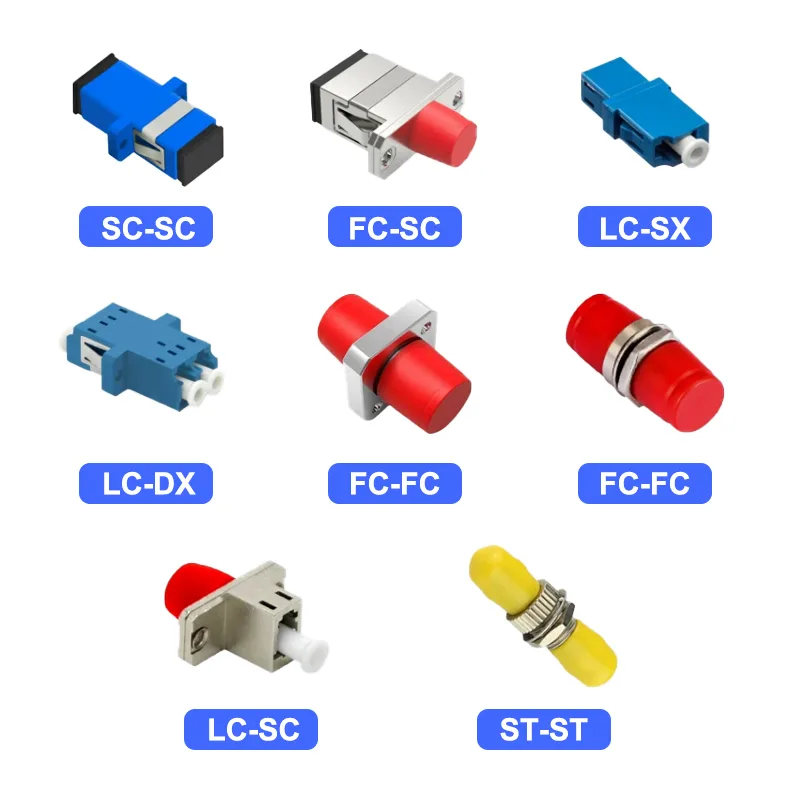

モデル構成
SCシリーズモデル
ダストキャップ付きのフランジ付きSC-SCシンプレックスアダプタ。金属製モデルは、シンプレックス構成とデュプレックス構成の両方でSC/UPCとSC/APCの両方に対応します。マルチモードモデルには、SC-OM3およびSC-OM4のシンプレックスおよびデュプレックスアダプタがあります。特殊設計には、フリップカバーシンプレックス、サイドフリップカバーシンプレックス、フリップカバーデュプレックスアダプタがあります。
LCシリーズモデル
LC-LCシンプレックスおよびデュプレックスアダプタは、コア接続用に設計されています。ハイブリッドLC-FCおよびLC-SCアダプタは、異なるタイプのコネクタ間の接続を可能にします。ハイローフランジアダプタには、シングルモード（青色）、OM3（水色）、およびOM4のバリエーションがあります。金属製のシンプレックス、デュプレックス、およびクワッドアダプタは強度を高めます。クワッドアダプタには、マルチモード、OM3、OM4、シングルコアクワッド、および金属製クワッドのバリエーションがあります。
FCシリーズモデル

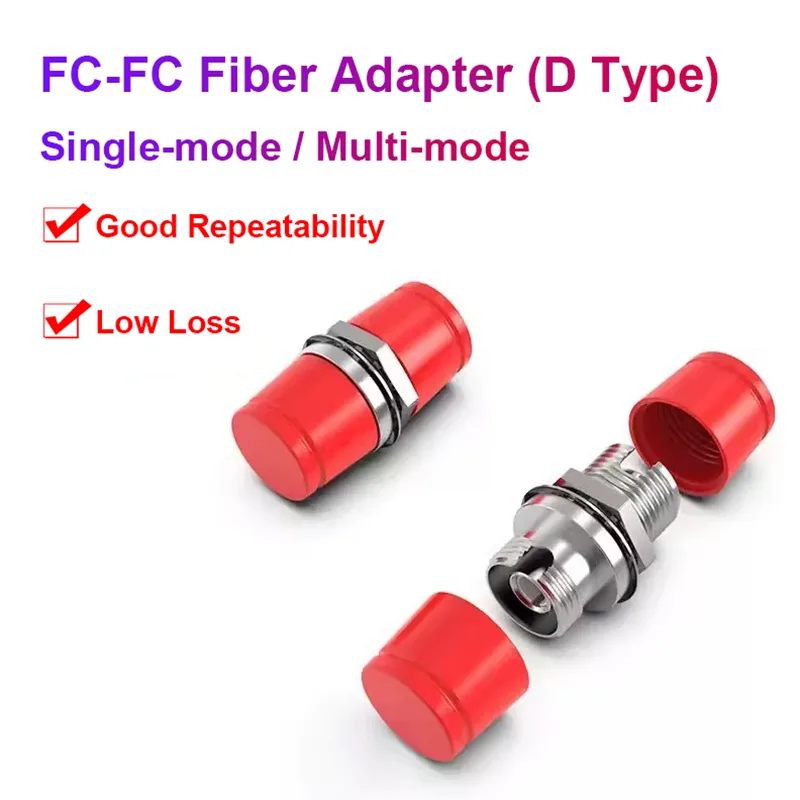

FC-FC角型フランジアダプタは、パネルへの取り付けに最適です。SC/LCハイブリッドアダプタと組み合わせて使用します。
用途
通信事業者は、ネットワークインフラを支えるためにこれらを活用しています。これらの部屋ではモジュールをODFフレームに接続し、ケーブルテレビ会社は安定した映像伝送を確保しています。ローカルエリアネットワーク（LAN）は、スイッチをLANプロトコルで接続します。光ファイバー回線の終端は、パネルを介して家屋内まできれいに配線されています。

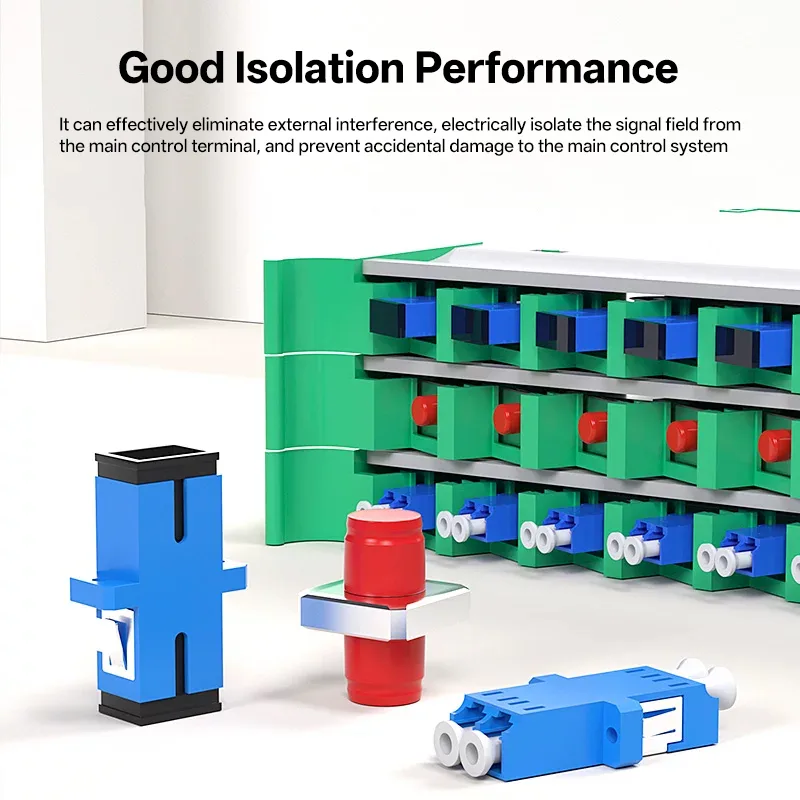

LCクアッドアダプタはラックスペースを最大限に活用し、SCフリップカバーは技術者がネットワーク機器をメンテナンスする際に安全な接続を確保します。金属製の筐体は、屋内キャビネットと屋外エンクロージャの両方において、繰り返しの取り扱いや極端な温度にも耐えることができます。
これらのアダプタはさまざまなファイバー タイプに必要な物理接続を提供するため、シングルモードとマルチモードの混合ファイバー パネルを同じエンクロージャ内で管理できます。
ケーブルテレビネットワークの技術者は、適切なトランシーバーと対応するアダプタを使用することで、信頼性の高い光ファイバー同軸ハイブリッド接続を構築できます。データセンターの配線技術者は、高低のLC光ファイバーアダプタを効率的に積み重ねて配置できます。
インストールノート
接続を行う前に、各光ファイバー端面が適切に清掃されていることを確認してください。すべてのフランジからダストキャップを外し、アダプタを正しく位置合わせしてください（金属製の取り付けクリップでしっかりと固定されます）。フリップカバーを持ち上げてアクセスしやすくしてください。高低のLCフランジは、高密度パネルにしっかりと固定できます。
各クアッドLCアダプタは1つのポートに4つの独立した接続を収容できるため、金属製ハウジングへの圧力は最小限に抑えてください。使用しないポートには必ずダストキャップを取り付けてください。
ファイバーアダプタは保護袋に入れて出荷されます。出荷前に各ユニットの挿入損失試験を実施しています。スリーブのメンテナンスのため、アダプタは乾燥した環境で保管してください。
シリーズの利点
シリーズ全体で一貫性が確保されています。すべてのモデルで、均一なアライメントを実現する高精度セラミックスリーブ設計を採用しています。SCシンプレックスは、信頼性の高いパフォーマンスを実現する最もシンプルなソリューションです。LC-OM4クワッドアダプタは、最高密度の光ファイバー接続に対応し、損失は0.3dB以下を維持します。
ハイブリッドLC-FCおよびLC-SCアダプタスタイルにより、従来の通信システムを最新の光ファイバーパネルに接続できます。OM3およびOM4アダプタは、10G以上のマルチモード光ファイバー配線をサポートします。金属製ハウジングは耐振動性を備え、エンジニアリングプラスチック製ハウジングは全体の軽量化に貢献します。
すべてのモデルに一貫したスプリングアクション機構が採用されているため、技術者はすぐに使いこなせるようになります。規定の損失仕様により、混雑した通信室でも遠隔地のフィールドキャビネットでも、予測可能なネットワークパフォーマンスが確保されます。
