Mengapa Kabel Patch Fiber Optik Gagal: Apa yang Harus Diketahui Setiap Insinyur tentang Ketidakcocokan UPC vs APC

Di sebuah pusat data besar, sebuah kesalahan kecil menyebabkan gangguan besar. Perubahan konektor yang tampaknya sederhana mengakibatkan matinya seluruh fasilitas. Konektor UPC biru (dengan ferrule pipih berbentuk kubah) seharusnya dihubungkan ke port APC hijau (pada sudut 8 derajat). Meskipun ini hanya masalah kecil, hal ini sangat memengaruhi penyelarasan optik dan, seperti yang ditunjukkan oleh hasil pengujian di lapangan, kehilangan pantulan (return loss), yang idealnya sekitar -65 dB, meningkat menjadi 20 dB atau lebih karena cahaya yang memantul ke modul transceiver. Akibat umpan balik pada titik konektor ke kabel menyebabkan kelebihan beban termal, kinerja saluran yang tidak stabil, dan kegagalan 10 dan 40 gigabit di antara saluran pada beberapa tautan.

Gangguan ini disebabkan bukan oleh karakteristik fisik serat, melainkan oleh cara pembuatan konektor tersebut. Serat optik kabel patch, yang menghubungkan kabel serat Konektor serat optik, yang terhubung ke perangkat jaringan, merupakan komponen kunci dalam memastikan keselarasan optik yang tepat. Analisis setelah kejadian menunjukkan bahwa memiliki konektor serat optik yang dipoles dengan geometri yang konsisten adalah suatu keharusan untuk keandalan optik dari seluruh rantai komunikasi optik. Praktik sederhana yang mencakup inspeksi rutin pada permukaan ujung dan memverifikasi serta mendokumentasikan geometri setiap konektor akan mencegah kegagalan total. Akurasi geometri konektor kini menjadi komponen penting dari jaringan optik berkecepatan tinggi; dengan operasi berkecepatan tinggi saat ini, cara Anda memelihara geometri konektor akan memastikan kinerja jaringan yang stabil atau kemungkinan terjadinya waktu henti yang tidak direncanakan.

Bencana 20 dB—Bagaimana Ketidaksesuaian Mengubah Cahaya Menjadi Kehilangan Data

Degradasi optik terbesar terjadi pada sambungan antara dua kabel serat optik, bukan pada keseluruhan panjang serat tersebut. Konektor UPC Menggunakan permukaan ujung yang membulat dan dipoles halus untuk mengurangi pantulan langsung atau pantulan balik, biasanya menjaga pantulan balik pada atau di bawah -55 dB. Konektor APC Teknologi ini memanfaatkan kemampuan tersebut dan menyediakan sudut pada permukaan yang dipoles untuk mengarahkan pantulan balik menjauh dari inti serat dan mencapai pantulan balik sekitar -65 dB. Permukaan yang sedikit miring memungkinkan cahaya pantulan untuk menghindari masuk kembali ke pemancar, yang sangat penting untuk menjaga sinyal tetap stabil.

Koneksi antara steker tipe UPC dan soket tipe APC dapat menyebabkan masalah karena perbedaan sudut permukaan; oleh karena itu, akan terjadi kontak fisik yang tidak sempurna sehingga menghasilkan celah udara pada antarmuka. Saat cahaya masuk ke celah udara, cahaya berperilaku sesuai dengan hukum pembiasan, dan karena transisi mendadak antara indeks bias udara dan kaca, akan terjadi pantulan yang kuat, menyebabkan tingkat kehilangan balik yang tinggi di lapangan (hingga ~20 dB), berkali-kali lebih tinggi daripada spesifikasi yang dirancang. Akibat umpan balik ini, ketika memasuki optik pemancar, dapat membebani penerima sehingga menyebabkan jitter, bentuk gelombang yang terdistorsi, dan kerusakan termal di dalam transceiver.

Ketidaksesuaian koneksi biasanya dapat dilihat menggunakan timeometer optik. reflektometer domain (OTDR) Pengujian dilakukan dengan melihat puncak reflektif yang berbeda dalam satu meter pertama jalur serat optik. Semakin tinggi laju data (misalnya, 40G, 100G, dll.), semakin ketat toleransinya, dan oleh karena itu semakin parah efek dari koneksi yang tidak sesuai. Oleh karena itu, sistem optik yang andal tidak hanya bergantung pada serat yang bersih tetapi juga pada ujung serat yang presisi secara geometris.

Matriks Pencocokan Poles Tanpa Rugi—Referensi Cepat untuk Insinyur

Seberapa baik cahaya merambat melalui jaringan dari satu koneksi ke koneksi lainnya sangat menentukan integritas optik dari keseluruhan jaringan. Untuk memastikan aliran sinyal yang tepat dan keseimbangan energi dalam jaringan, konektor harus dipasangkan dengan benar (misalnya: mencocokkan UPC dengan UPC atau APC dengan APC). Dengan meninjau data lapangan yang dikumpulkan pada instalasi sebelumnya, menjadi jelas bahwa pasangan yang tidak cocok menyebabkan kerugian pantulan keseluruhan yang lebih besar dan peningkatan biaya yang terkait dengan pemeliharaan. Kerugian penyisipan rata-rata pada pasangan konektor yang cocok yang beroperasi pada 10 Gbps akan sekitar 0.2 dB, sedangkan kerugian pantulan rata-rata akan kurang dari -55 dB.

Namun, dalam konfigurasi koneksi campuran menggunakan konektor berpasangan yang sama, kerugian pantulan rata-rata akan 5–10 dB lebih tinggi daripada pasangan yang cocok dan bahkan dapat mengganggu pengujian pergeseran suhu yang dilakukan oleh sistem pemantauan. Antara 40 dan 100 Gbps, sinyal pantulan meningkat pesat, dan ketika menggunakan konektor yang tidak cocok, kerugian pantulan meningkat 15–20 dB karena kondisi yang diamati. Kerugian pantulan ini cukup untuk menyebabkan ketidakstabilan tautan. Titik kritis terjadi pada 100 Gbps, di mana kerugian pantulan yang melebihi 22–30 dB terjadi baik dalam pengujian laboratorium maupun lapangan dari koneksi UPC-APC.

Kerugian pantulan ini menciptakan interferensi yang tidak dapat diterima ketika dihubungkan dengan beberapa panjang gelombang. Untuk 400 Gbps, jika konektor yang tidak sejajar digunakan, ada kemungkinan (dalam skenario terburuk) menyebabkan kerugian pantulan lebih dari 35 dB, yang mengakibatkan hilangnya lalu lintas hampir seketika pada saluran yang terpengaruh. Setiap 10 desibel daya pantulan kira-kira mewakili peningkatan daya transmisi kembali ke sumber sebesar faktor 10. Oleh karena itu, degradasi tautan optik akibat pantulan akan terjadi secara eksponensial, bukan linier.

Meskipun adaptor hibrida dapat memberikan solusi jangka pendek untuk menghilangkan masalah refleksi tertentu, sebagian besar adaptor tersebut masih akan menghasilkan refleksi melebihi 40 dB, yang tidak akan berfungsi untuk sebagian besar aplikasi presisi tinggi. Oleh karena itu, solusi paling efektif untuk membuat tautan optik adalah dengan menggunakan geometri yang sesuai. Menggunakan scope optik, atau menggunakan metode penandaan ID otomatis, sebelum menghubungkan kabel Hal ini dapat membantu para insinyur memverifikasi jenis polesan sebelum mereka melakukan penyambungan dan dapat menghindari lebih dari 85% kegagalan tautan optik yang disebabkan oleh pantulan. Penyelarasan geometris adalah praktik yang baik dan karenanya merupakan aspek yang sangat penting dalam menjaga waktu operasional.

Cara Menghindari Kesalahan Pelabelan OEM dan Memilih Pemasok yang Andal

Kesalahan pelabelan dalam rantai pasokan merupakan penyebab kinerja jaringan yang buruk, meskipun tidak selalu terlihat jelas; tidak semua kegagalan operasional terjadi di lokasi. Misalnya, inspeksi pasca-kejadian menunjukkan banyak kabel yang dijual sebagai kabel APC sebenarnya memiliki ferrule UPC di dalam selubung hijau. Jenis inkonsistensi ini mudah tidak terdeteksi oleh inspeksi visual dan akan menyebabkan masalah pada tautan yang sudah terpasang setelah diaktifkan. Kinerja konektor dipengaruhi oleh presisi manufaktur dan integritas dokumentasi konektor.

Konektor APC memiliki tiga parameter terukur yang mendefinisikannya: radius kelengkungan biasanya antara 10 dan 12 mm; offset puncak biasanya dalam jarak 50 μm dari pusatnya; dan deviasi sudut biasanya tidak lebih besar dari 8° plus atau minus 0.25°. Dengan menggunakan interferometri otomatis untuk memeriksa parameter ini, kinerja yang seragam dapat dipastikan untuk semua konektor APC yang diproduksi. Setiap penyimpangan dari spesifikasi ini akan mengakibatkan penurunan kinerja, selain menimbulkan goresan mikro yang dapat menyebabkan pantulan tak tentu dari permukaan ferrule. Efek getaran dan debu mikroskopis yang menumpuk seiring waktu dapat menyebabkan peningkatan kehilangan sinyal yang dihasilkan bahkan oleh cacat permukaan yang sangat kecil.

Untuk mematuhi standar IEC 61300-3-35, produsen tingkat atas melakukan kontrol kualitas menggunakan solusi otomatis. Mereka umumnya mempertahankan tingkat rugi penyisipan di bawah 0.3 dB dan tingkat rugi pantulan di bawah -60 dB untuk produk mereka. Produsen tingkat menengah sering menerapkan kombinasi proses otomatis dan manual untuk memproduksi produk mereka, dan meskipun mereka mungkin masih menghasilkan produk yang sesuai, mereka menunjukkan tingkat variasi yang lebih tinggi daripada produsen tingkat atas. Fasilitas manufaktur dasar yang memproduksi produk tanpa regulasi umumnya memiliki tingkat kegagalan di lapangan yang melebihi 20% dan harus ditangani dengan hati-hati.

Untuk menilai keandalan pemasok, para insinyur menggunakan proses tiga fase. Fase pertama melibatkan konfirmasi warna ferrule melalui verifikasi visual dan memastikan kesesuaiannya dengan dokumentasi teknis pemasok. Fase kedua kemudian melibatkan permintaan laporan interferometer dari pemasok yang memberikan data deviasi kelengkungan dan sudut secara detail. Fase terakhir melibatkan pemeriksaan singkat pada permukaan ujung produk dengan bantuan mikroskop sebelum pemasangan.

Jika dilakukan secara kolektif, ketiga fase proses penilaian insinyur ini akan menghilangkan sebagian besar cacat yang terkait dengan produk pemasok. Indikasi terbaik kepatuhan terhadap standar adalah kinerja operasional yang stabil dan berkelanjutan dari produk yang terpasang selama beberapa bulan setelah pemasangan. Perusahaan yang melakukan penilaian vendor terstruktur mencapai tingkat kesalahan yang lebih rendah dan lebih sedikit keluhan tentang refleksi terkait produk mereka, menunjukkan bahwa kualitas optik yang digunakan dalam jaringan dimulai dengan sumber yang terverifikasi dan andal. Keberhasilan jaringan modern bergantung pada kemampuan perusahaan untuk memperoleh material yang tepat pada waktu yang tepat untuk mempertahankan kapasitas operasional penuh.

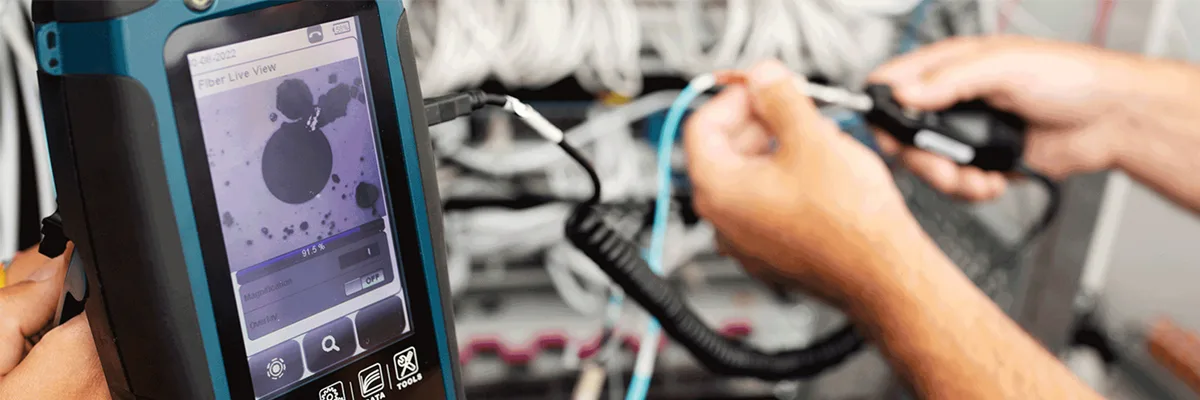

Bencana 20 dB Ditinjau Kembali—Wawasan Lapangan dari Pengujian Nyata

Para insinyur mengandalkan pengujian OTDR sebagai metode utama untuk menemukan sumber refleksi tersembunyi selama penurunan fungsi jaringan yang tidak terduga. Biasanya, indikasi pertama seorang insinyur tentang ketidaksesuaian konektor adalah peningkatan tajam lebih dari 14 dB pada jarak kurang dari satu meter dari port. Dalam satu contoh yang didokumentasikan melalui pengujian lapangan, konfigurasi konektor UPC/APC menciptakan refleksi yang sama persis pada antarmuka pemancar. Refleksi ini mengembalikan energi ke laser, yang menyebabkan laser menghasilkan peningkatan panas dan mengakibatkan peningkatan kesalahan yang cepat yang dihitung oleh metode koreksi kesalahan maju yang digunakan oleh laser.

Ketika mekanisme perlindungan untuk laser diaktifkan, port secara otomatis dinonaktifkan untuk mencegah kerusakan lebih lanjut. Penggantian konektor yang sesuai menghasilkan pemulihan langsung: rugi balik membaik hingga hampir –65 dB, rugi penyisipan stabil di bawah 0.2 dB (maksimum), dan jejak OTDR pulih ke tingkat mendekati puncak. Umpan balik dari pengamat menggambarkan perubahan ini sebagai "beralih dari umpan balik yang penuh gema menjadi benar-benar senyap," yang menunjukkan penyelarasan optik secara akurat. Pola yang sama terlihat dalam semua pengukuran berulang: permukaan yang tidak sesuai secara konvensional menyebabkan umpan balik yang berlebihan (memperkuat pantulan), sedangkan permukaan yang sesuai secara konvensional memberikan pemulihan keseimbangan.

Mengidentifikasi pola-pola ini memudahkan tim pemecahan masalah saat melakukan analisis akar penyebab masalah. Poin terpenting yang perlu diperhatikan adalah bahwa degradasi serat biasanya tidak menyebabkan gangguan sistem; melainkan, gangguan ini sering terjadi sebagai akibat dari ketidaksesuaian mekanis kecil pada permukaan konektor.

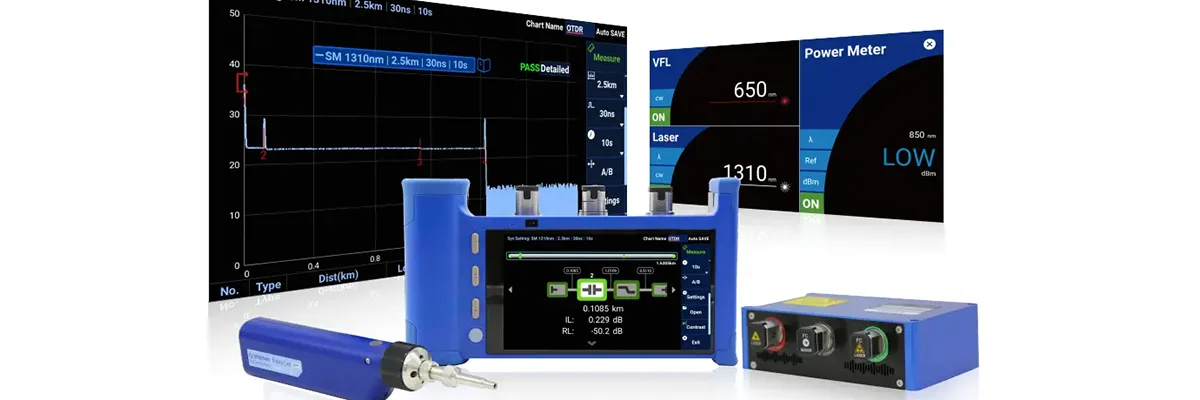

Cara Mendeteksi Sudut 8° dalam 3 Langkah

Teknisi lapangan bergantung pada rutinitas yang berulang untuk memverifikasi dimensi konektor sebelum mengaktifkannya. Dengan memiliki urutan inspeksi yang terdefinisi, hampir semua ketidaksesuaian dapat dihindari. Langkah pertama dalam urutan inspeksi adalah membersihkan permukaan ferrule. Debu, residu, atau minyak dari jari mengganggu cahaya yang dipantulkan dari permukaan ferrule; oleh karena itu, hal tersebut juga menutupi goresan apa pun pada permukaan, sehingga tidak terdeteksi oleh teknisi dan mencegah penilaian polesan yang akurat.

Teknisi akan menggunakan lap bebas serat yang direndam alkohol isopropil untuk membersihkan ferrule dengan gerakan lurus, bukan gerakan melingkar, dan kemudian menggunakan udara bertekanan yang benar-benar kering untuk meniup sisa kelembapan yang tertinggal pada ferrule setelah dibersihkan. Setelah ferrule yang telah dibersihkan diperiksa di bawah pembesaran antara 200x dan 400x, permukaan yang dipoles dapat dilihat dan diverifikasi oleh teknisi sebagai permukaan yang sempurna secara geometris. Ferrule UPC akan menunjukkan kilau simetris saat dilihat melalui pembesaran, sedangkan ferrule APC akan menunjukkan elips memanjang dengan sudut reflektif saat dilihat melalui pembesaran. Mikroskop digital terbaru memungkinkan teknisi untuk menentukan sudut pemolesan sebenarnya hingga setengah derajat.

Namun, penyimpangan sudut pemolesan satu derajat atau lebih, serta setiap ketidaksempurnaan yang terlihat, akan mengakibatkan ferrule ditolak. Dokumentasi adalah langkah terakhir dari proses ini. Setiap gambar yang diambil oleh para insinyur direkam dan dilampirkan pada nomor seri kabel. Hasil dokumen-dokumen ini disimpan dalam arsip untuk audit dan pemeliharaan di masa mendatang.

Seiring semakin banyaknya dokumen yang diarsipkan, dokumen-dokumen tersebut berfungsi sebagai kumpulan data bagi seorang insinyur untuk menentukan tingkat keausan konektor berdasarkan batch produksi pemasok tersebut. Waktu yang dibutuhkan untuk menyelesaikan prosedur pada sebuah konektor umumnya kurang dari satu menit. Namun, manfaat dari menentukan apakah suatu sambungan akan tidak stabil dan menyediakan waktu pemecahan masalah yang diperlukan untuk memperbaikinya sangat berharga, begitu pula dengan umur pakai konektor yang lebih panjang. Gagasan "periksa sebelum memasang", yang merupakan prinsip yang mengatur disiplin seorang insinyur lapangan dalam memastikan bahwa sambungan fisik yang benar memenuhi persyaratan geometris sambungan untuk peluang terbaik beroperasi secara andal pada kecepatan tinggi, tetap menjadi prinsip utama disiplin seorang insinyur lapangan.

Mendiagnosis Kerugian Akibat Pemadaman Listrik Senilai $10,000 dengan OTDR

Beberapa rak 40G di lingkungan perusahaan gagal berkomunikasi satu sama lain di dalam switch. Awalnya, diduga masalahnya ada pada modul yang rusak, tetapi pengujian yang dilakukan menggunakan OTDR mengungkapkan puncak refleksi di ujung jalur yang berukuran sekitar 24 dB setengah meter dari sisi transmisi. Penyebab puncak refleksi ini tidak dapat ditemukan dari kemungkinan penyebab yang terkait dengan tekukan pada serat atau kontaminasi serat. Ketika teknisi instalasi menyelesaikan inspeksi visual, mereka menemukan masalah sebenarnya; sebuah jumper UPC biru dimasukkan ke dalam panel patch APC hijau; oleh karena itu, cahaya dipantulkan dari bagian dalam transceiver karena ketidaksesuaian sudut, yang menyebabkan suhu modul optik naik hampir 15°C.

Peningkatan suhu menyebabkan penurunan daya keluaran dan, sebagai akibat dari peningkatan suhu, port secara otomatis dimatikan untuk mencegah kerusakan pada perangkat keras yang disebabkan oleh tekanan berlebihan akibat suhu. Dalam jaringan perusahaan, beberapa rak switch 40G tidak dapat berkomunikasi satu sama lain. Awalnya, diduga salah satu modul mengalami kerusakan, tetapi pengujian menggunakan Optical Time Domain Reflectometer (OTDR) menunjukkan puncak refleksi di ujung kabel yang berukuran sekitar 24 dB, yang terletak sekitar setengah meter dari ujung pemancar kabel. Namun, penyebab puncak refleksi tersebut tidak dapat ditentukan berdasarkan kemungkinan penyebab seperti tekukan serat atau kontaminasi.

Selama pemeriksaan visual panel patch oleh teknisi instalasi, mereka menemukan akar penyebab masalah; konektor UPC biru telah dicolokkan ke panel patch APC hijau. Hal ini menyebabkan sinyal optik memantul kembali ke transceiver pada sudut yang tidak sesuai dengan desain transceiver dan akhirnya menyebabkan suhu modul optik meningkat hampir 15°C. Panas yang dihasilkan akibat ketidaksesuaian tersebut menyebabkan penurunan daya keluaran dari transceiver dan, pada akhirnya, modul optik mati secara otomatis untuk melindunginya dari panas berlebih yang disebabkan oleh lonjakan suhu.

Mengapa Mencocokkan Bahasa Polandia Dapat Menghemat Jaringan Berkecepatan Tinggi

Pengaruh keseluruhan dari setiap pantulan terhadap efisiensi dan keandalan optik hanya berkurang. Jenis konektor yang tidak cocok, seperti UPC versus APC, menggambarkan bagaimana penyimpangan kecil dalam geometri konektor sangat memengaruhi pantulan sehingga dapat mengganggu komunikasi penting. Dengan demikian, tujuannya jelas: bentuk konektor harus saling cocok dengan benar sehingga cahaya merambat searah, dan pantulan tidak kembali ke sumbernya. Memastikan bahwa koneksi optik sejajar dengan benar satu sama lain menggunakan osiloskop optik dan interferometer memberikan cara mudah untuk menjamin bandwidth maksimum, dalam hal batasan operasional atau waktu henti.

Dengan performa jaringan pada 100G dan 400G, hal ini sangat penting, karena margin operasional menjadi lebih ketat dengan volume yang lebih tinggi. Melalui pencocokan polesan, validasi spesifikasi pabrikan untuk peralatan, dan pembuatan serta pemeliharaan riwayat inspeksi, Anda menciptakan cara untuk mengukur keandalan. Dalam konteks jaringan serat optik, Presisi Fisik menawarkan Kepercayaan Operasional. Performa jaringan serat optik yang andal dicapai melalui konsistensi dalam proses penggerindaan untuk mempertahankan permukaan yang dipoles 8° dan area kontak yang bebas cacat.

Seperti yang telah disebutkan sebelumnya, verifikasi presisi memberikan solusi tercepat dan berbiaya terendah untuk menjamin terhindar dari waktu henti yang tidak terduga. Oleh karena itu: Prioritas Lingkup dan Geometri menangani sisanya.

📚 Sumber Referensi

1. Kesalahan Utama dan Offset Apex pada Konektor APC: Analisis teknis kesalahan geometri konektor APC yang menyebabkan celah udara, penurunan rugi balik, dan masalah ketidaksesuaian UPC-APC dalam jaringan serat optik.
2. Penyebab Rugi Balik pada Sambungan Serat Optik Mode Tunggal yang Terpasang: Studi mendalam yang menjelaskan ketidaksesuaian indeks bias dan kegagalan kontak fisik yang menyebabkan kerugian pantulan (return loss) yang tinggi pada koneksi kabel patch serat optik.
3. Tips Serat Optik – Konektor Optik APC vs UPC: Panduan praktis tentang perbedaan konektor APC vs UPC, risiko pemasangan, dan dampak kinerja yang relevan dengan keandalan kabel patch.
4. Konektor APC vs PC: Makalah teknik yang membandingkan konektor miring vs konektor datar yang dipoles, spesifikasi rugi balik, dan konsekuensi ketidaksesuaian dalam sistem optik.
5. Teknologi dan Pengujian – FTTx PON: Referensi industri mengenai standar rugi balik optik UPC/APC (50-70 dB) dan kinerja konektor dalam jaringan serat optik berkecepatan tinggi.
6. Modus dan Mekanisme Kegagalan Serat Optik: Makalah IEEE yang meneliti kegagalan umum pada konektor serat optik, termasuk ketidaksesuaian polesan yang memengaruhi integritas sinyal dan waktu henti jaringan.
