Memahami Kode Warna Serat Optik: Panduan Sederhana

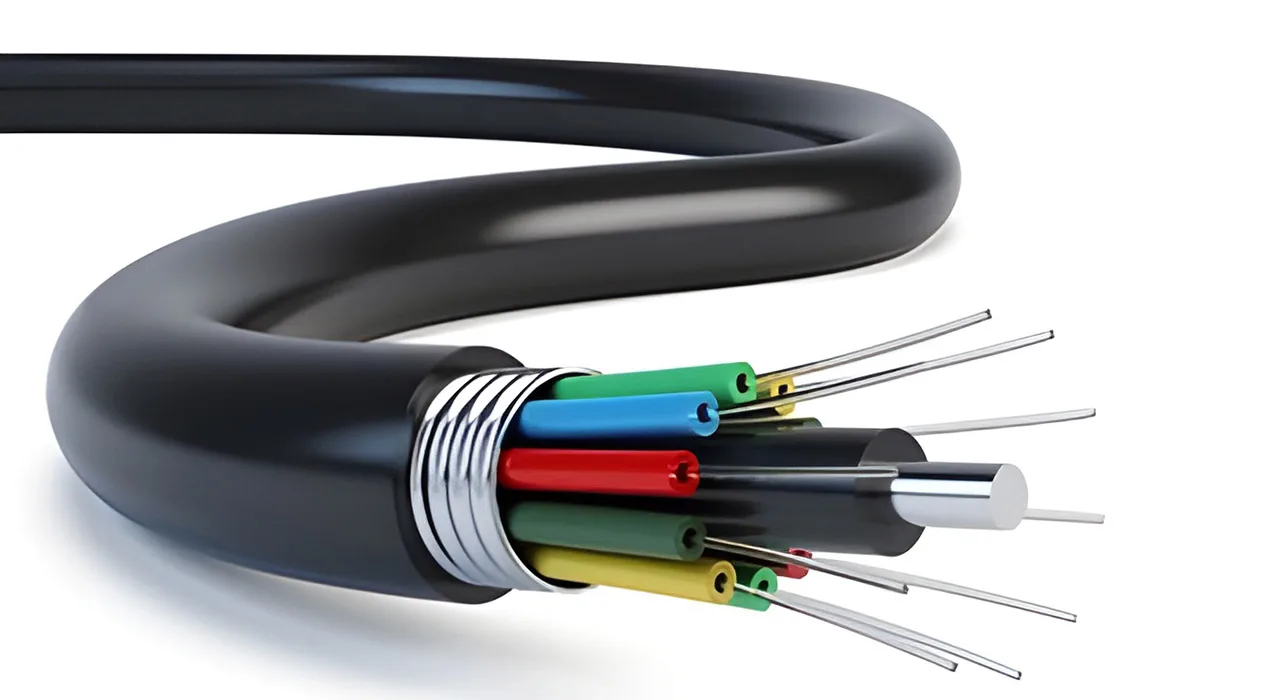

Kabel serat optik Kode warna adalah standar industri yang dirancang untuk mengidentifikasi setiap serat dalam kabel serat optik atau menentukan jenis seratnya. Memahami kode-kode ini merupakan bagian penting dari peran teknisi dalam pemasangan, pemecahan masalah, dan pemeliharaan jaringan serat optik baru maupun yang sudah ada.

Tanpa kode warna, kabel fiber yang rumit akan cepat menjadi kacau dan membingungkan, dan pemasangan kabel akan penuh dengan kesalahan, yang mengakibatkan waktu henti dan kesalahan konfigurasi yang memengaruhi laba perusahaan.

Standar yang paling umum untuk kode warna serat optik adalah standar EIA/TIA-598-C, yang mengidentifikasi warna jaket (jaket luar di sekitar setiap serat mode tunggal atau multimode), warna serat internal (warna masing-masing serat internal), dan kode warna konektor (warna yang ditetapkan untuk konektor yang terhubung ke perangkat). Kode warna ini membantu meningkatkan efisiensi dan akurasi dalam pengelolaan jaringan serat optik dan saat membangun infrastruktur komunikasi.

Artikel ini akan membahas kode warna serat optik: kode warna jaket, urutan warna serat, kode warna konektor, dan aplikasi di dunia nyata.

Ikhtisar Standar Kode Warna Serat Optik

Kode warna serat optik terutama didasarkan pada standar EIA/TIA-598-C, protokol untuk identifikasi serat yang diikuti oleh produsen dan pemasang di seluruh dunia.

Spesifikasi EIA/TIA-598-C mendefinisikan serangkaian warna yang akan digunakan oleh selubung serat, urutan serat internal, dan warna konektor untuk digunakan di seluruh industri. Standar lain untuk kode warna serat optik meliputi IEC dan DIN, terutama di Eropa dan Asia, yang dikembangkan berdasarkan atau melengkapi EIA/TIA-598-C.

Kode warna serat optik dapat dibagi menjadi tiga kategori utama: warna selubung luar, warna serat internal, dan warna konektor.

Warna selubung luar memungkinkan teknisi untuk dengan cepat mengidentifikasi jenis serat, seperti mode tunggal atau multimode, yang sedang digunakan. Serat internal mengikuti urutan warna di dalam kabel, sehingga memudahkan identifikasi serat tanpa harus memisahkannya, seperti yang diperlukan saat penyambungan atau terminasi. Warna konektor mewakili jenis serat dan gaya poles untuk tujuan kompatibilitas dan pemasangan.

Aplikasi militer dapat menggunakan kode warna yang berbeda atau tambahan untuk memenuhi persyaratan operasionalnya. Kode warna militer bisa sangat berbeda dari kode warna sipil atau komersial. Serat optik dan pengkodean serat optik di militer mengharuskan teknisi instalasi untuk menyadari variasi kode warna saat mengerjakan proyek militer dan pemerintah.

Inti dari kode warna serat optik adalah 12 warna standar yang disusun dalam urutan tetap: Biru, Oranye, Hijau, Cokelat, Batu Tulis, Putih, Merah, Hitam, Kuning, Ungu, Merah Muda, dan Aqua. Urutan warna ini berulang pada kabel yang membutuhkan lebih dari 12 serat optik, disertai garis atau penanda untuk mengidentifikasi kode terkait. Urutan warna ini diperlukan untuk menjaga konsistensi dan menghindari kesalahan saat mengelola serat optik.

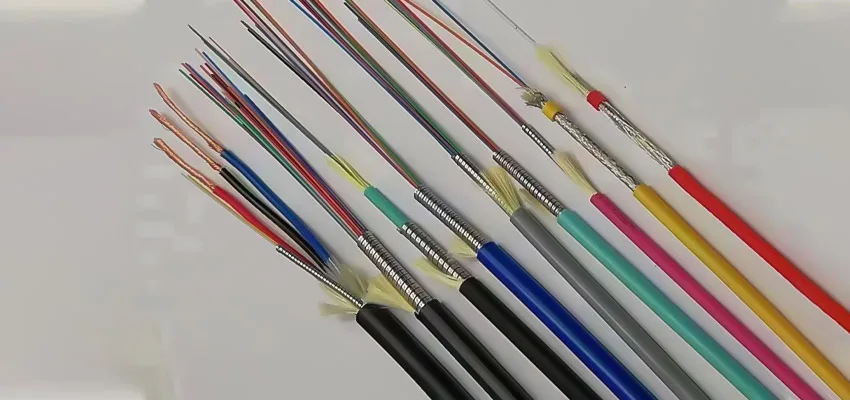

Kode Warna Jaket untuk Berbagai Jenis Serat

Warna setiap jaket membantu untuk dengan cepat membedakan jenis kabel serat optik dan fungsi yang dituju—apakah di dalam atau luar ruangan, mode tunggal atau multimode.

Dengan menggunakan pengenal visual ini, teknisi atau teknisi jaringan dapat dengan cepat menentukan spesifikasi serat optik tanpa perlu melihat label cetak atau menggunakan alat ukur. Pemberian kode warna yang tepat pada kabel serat optik akan meningkatkan efisiensi selama proses pemasangan, pemeliharaan, dan pemecahan masalah dengan meminimalkan kesalahan.

Untuk meningkatkan kejelasan pada kabel serat campuran, yang sering kali berisi berbagai jenis serat, terdapat legenda tercetak pada selongsong kabel.

Jika kode warna tidak cukup (yang mungkin terjadi pada instalasi yang lebih rumit dengan berbagai jenis serat), legenda ini membantu teknisi dalam membedakan jenis serat.

Dalam instalasi di dunia nyata, kode warna jaket sangat membantu. Di pusat data dengan kabel berdensitas tinggi, teknisi dapat dengan mudah mengidentifikasi serat optik berdasarkan jaket berkode warna, yang akan meminimalkan waktu henti selama peningkatan atau perbaikan.

Di lingkungan pabrik luar ruangan, kode warna jaket membantu teknisi lapangan membedakan antara serat yang dirancang untuk paparan lingkungan luar ruangan dan serat yang dirancang untuk penggunaan dalam ruangan. Dalam perkabelan di lokasi, warna jaket digunakan untuk membantu teknisi membedakan antara serat mode tunggal dan multimode guna memastikan koneksi input/output yang tepat dan kinerja jaringan yang optimal.

Kode warna jaket sangat penting dalam manajemen kabel serat optik. Hal ini menyederhanakan alur kerja, mengurangi risiko kesalahan manusia, dan meningkatkan efisiensi dengan menyediakan cara yang cepat dan efektif untuk mengidentifikasi jenis kabel secara sekilas.

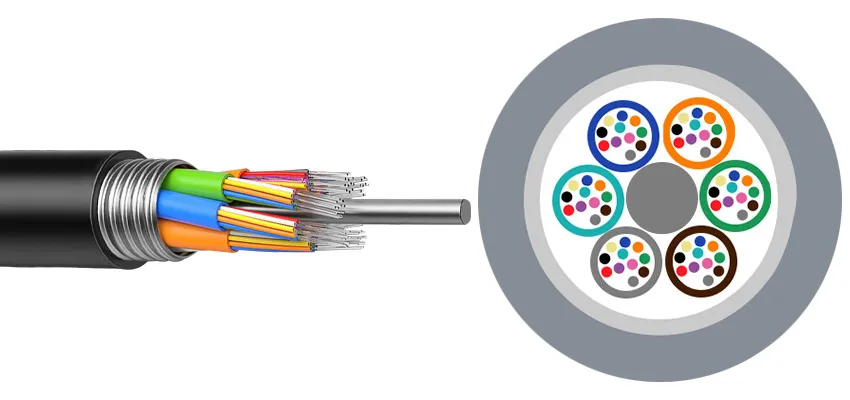

Urutan Warna Serat Internal dan Kode Warna Serat Pita

Untuk membantu menjaga keteraturan dan memudahkan identifikasi selama pemasangan dan pemeliharaan, serat optik di dalam kabel serat optik ditetapkan dengan urutan warna standar.

Penunjukan warna yang paling umum menggunakan urutan warna 12 serat sebagai berikut:

Urutan warna ini muncul kembali pada kabel dengan lebih dari 12 serat. Penandaan tambahan dapat berupa garis-garis atau pengikat untuk mengidentifikasi kelompok serat. Misalnya, pada kabel 24 serat, dua belas serat pertama mengikuti skema warna dasar standar, dan kelompok kedua belas serat menggunakan warna dasar yang sama tetapi memiliki garis atau tanda pengenal lainnya.

Sistem ini membantu mencegah kebingungan saat teknisi melakukan penyambungan atau pengujian. Pada kabel dengan jumlah serat tinggi, pita serat berkode warna juga digunakan. Pita ini mengelompokkan serat menjadi pita-pita pipih, masing-masing dengan urutan warna yang unik, sehingga memungkinkan penyambungan fusi massal dan manajemen kabel yang efisien. Proses ini dirancang untuk meningkatkan efisiensi, memungkinkan teknisi mengelola beberapa serat sekaligus sambil tetap mempertahankan identifikasi warna.

Menghafal urutan warna serat bisa sangat merepotkan, dan banyak teknisi telah mengembangkan alat bantu ingatan untuk membantu. Frasa umum untuk enam warna pertama adalah: "Biru Jingga Hijau Cokelat Batu Tulis Putih." Hanya dengan menggunakan enam warna pertama saja akan meningkatkan akurasi instalasi dan pemecahan masalah Anda. Mengetahui kedua belas warna juga dapat membantu.

Penting bagi siapa pun yang bekerja dengan jaringan serat optik untuk menghafal dan memahami urutan warna serat optik atau kode warna sambungan serat. Sebaiknya Anda juga menyimpan lembar contekan atau referensi kode warna serat optik agar pengetahuan tentang serat optik tetap konsisten dan bebas kesalahan. Sebagian besar keandalan jaringan Anda bergantung pada kode warna serat yang tepat.

Kode Warna Konektor dan Maknanya

Kode warna pada konektor memberikan petunjuk visual langsung bagi pemasang untuk mengenali jenis serat dan gaya polesan yang digunakan konektor.

Mengetahui berbagai gaya poles memungkinkan pemasang untuk memasangkan dua konektor dengan benar. Dua gaya poles yang paling umum digunakan adalah UPC (Ultra Physical Contact) dan APC (Angled Physical Contact). Konektor UPC biasanya berwarna biru atau krem, sedangkan konektor APC berwarna hijau.

Performa pantulan balik berbeda-beda berdasarkan gaya pemolesan, dan APC umumnya menghasilkan pantulan balik yang lebih rendah daripada UPC. Hal ini ideal untuk aplikasi mode tunggal presisi tinggi.

Jenis konektor standar, seperti SC dan LC, mematuhi konvensi warna ini untuk memastikan kompatibilitas dan menyederhanakan desain jaringan. Dalam pemasangan kabel serat optik, penting untuk memiliki kode warna yang tepat guna menghindari ketidakcocokan yang dapat mengakibatkan penurunan sinyal atau kerusakan peralatan. Pemasang memastikan bahwa serat dan konektor kompatibel dengan memeriksa kecocokan warna konektor sebelum melanjutkan menyambung atau menambal serat—sehingga terhindar dari kesalahan yang mahal. Memahami warna dan penggunaan konektor serat optik penting untuk konfigurasi jaringan yang andal dan, oleh karena itu, untuk pemasangan, pemecahan masalah, dan peningkatan jaringan yang efisien.

Aplikasi Dunia Nyata dan Analisis Skenario Kode Warna Serat Optik

Kode warna pada serat optik mendorong efisiensi instalasi dan meminimalkan kesalahan di pusat data, telekomunikasi, dan jaringan perusahaan. Sistem warna pesanan serat yang terstandarisasi memungkinkan teknisi mengidentifikasi serat dengan cepat untuk manajemen dan penyambungan kabel. Kejelasan ini krusial di pusat data dengan ribuan serat, di mana kesalahan identifikasi sederhana dapat menyebabkan waktu henti yang mahal. Kode warna juga mempercepat isolasi dan penyelesaian kesalahan. Setelah teknisi menemukan kesalahan, mereka dapat melacak serat berkode warna melalui panel patch dan sambungan tanpa ragu, memungkinkan perbaikan yang lebih cepat dan mengurangi waktu pemadaman.

Penggunaan bagan kode warna serat optik yang terperinci memberikan referensi cepat ke urutan serat dan warna jaket. Selama pemutakhiran, kode warna meningkatkan efisiensi perluasan jaringan dan integrasi jenis serat baru. Jenis serat yang sedang berkembang, seperti OM5 (hijau limau), harus diidentifikasi secara akurat untuk dokumentasi dan integrasi yang tepat.

Singkatnya, mengikuti standar dan metodologi yang telah ditetapkan saat menggunakan bagan warna serat optik membantu memastikan jaringan terorganisir dengan baik dan siap menghadapi masa depan. Jaringan berkode warna meningkatkan manajemen visual dan mengurangi kesalahan dokumentasi seiring pertumbuhan jaringan. Secara keseluruhan, kode warna serat optik yang konsisten sangat penting untuk jaringan serat optik yang andal dan terukur.

Pertanyaan yang Sering Diajukan

Apa pentingnya kode warna serat optik?

Mereka menawarkan metode universal untuk mengidentifikasi serat dan jenis serat, membantu dalam pemasangan, pemecahan masalah, dan pemeliharaan.

Bagaimana saya mengetahui apakah serat tersebut mode tunggal atau multimode berdasarkan warna?

Serat mode tunggal biasanya dilapisi warna kuning. Serat multimode Gunakan oranye (OM1/OM2) atau aqua (OM3/OM4). Warna konektor juga membantu mengidentifikasi jenisnya.

Apa saja warna yang biasanya disertakan untuk 12 serat pertama?

Biru, Jingga, Hijau, Cokelat, Batu Tulis, Putih, Merah, Hitam, Kuning, Ungu, Merah Muda, dan Aqua.

Apakah kode warna serat berubah dari satu wilayah ke wilayah lain atau berdasarkan produsen?

Sebagian besar instalasi komersial mengikuti standar EIA/TIA-598-C, meskipun ada variasi regional dan militer.

Bagaimana warna konektor sesuai dengan kode warna serat optik?

Warna konektor berkorelasi dengan jenis serat dan gaya polesan:
OM1/OM2 – Beige,OM3/OM4 – Aqua,OM5 – Hijau Limau,UPC Mode Tunggal – Biru,APC Mode Tunggal – Hijau.

Apa yang terjadi jika saya mengabaikan kode warna saat menyambung serat?

Anda berisiko menyambung berbagai jenis serat menjadi satu, yang dapat mengakibatkan hilangnya sinyal dan jaringan terputus.

Tips untuk menghafal kode warna serat?

Gunakan perangkat mnemonik seperti:
“Anggrek Biru Tumbuh Karena Tupai Menginginkan Rum, Hitam, Kuning, Ungu, Mawar, dan Aqua.” Bagan kode warna juga bisa menjadi referensi yang sangat baik.

Kesimpulan

Penggunaan kode warna serat optik standar berkaitan langsung dengan keandalan dan pemeliharaan jaringan. Dengan memastikan konsistensi warna—warna jaket, warna serat internal, dan warna konektor—potensi kesalahan berkurang, sehingga mempercepat instalasi dan pemecahan masalah.

Standar seperti EIA/TIA-598-C juga meningkatkan kompatibilitas lintas peralatan dan pabrikan. Menggunakan alat bantu visual seperti bagan kode warna dan perangkat mnemonik membantu teknisi mengingat kode serat dengan cepat, meningkatkan akurasi dan pengulangan.

Seiring dengan kemajuan serat optik yang terus berlanjut, terus mengikuti perkembangan standar dan praktik terbaik, sekaligus menjaga kesadaran warna serat, akan menjamin infrastruktur jaringan yang dapat diskalakan, andal, dan terorganisasi untuk masa mendatang.
