Penguji Serat All-in-One: Mini-OTDR NK4350
NK4350 Mini-OTDR adalah perangkat pengujian serat optik yang ringkas dan terpadu, sangat sesuai dengan kebutuhan pengujian dan pemeliharaan jaringan serat optik masa kini. NK4350 dilengkapi pembacaan OTDR dua panjang gelombang dan diagnostik serat optik langsung dari satu unit, sehingga tidak perlu banyak instrumen untuk melakukan pekerjaan yang sama! Alat uji yang ringkas ini memberikan akurasi tinggi sekaligus menyederhanakan alur kerja dan meminimalkan biaya. Lebih hebatnya lagi—kami memiliki dua model, D1 dan D2, untuk melayani berbagai kebutuhan lapangan dengan rentang dinamis yang berbeda.
Perbedaan Model
Kedua model ini melayani kebutuhan pengujian yang berbeda:
- Model D1beroperasi pada panjang gelombang 1310/1550 nm dengan jangkauan dinamis maksimum 26 dB pada 1310 nm dan 24 dB pada 1550 nm.
- Model D2beroperasi pada panjang gelombang ganda yang sama tetapi maksimal pada 30 dB dan 28 dB, masing-masing, memberikan sensitivitas yang lebih baik pada jalur serat yang panjang atau sulit.
Kedua model memenuhi pedoman diagnostik optik untuk standar industri serat mode tunggal G.652, yang memastikan pengujian yang berguna dan benar untuk semua jaringan serat.
Pengujian Penggunaan Ganda pada Jaringan PON
NK4350 menyediakan pengujian jaringan serat optik di luar panjang gelombang OTDR biasa. Teknologi PON digunakan di banyak jaringan serat optik di berbagai penyedia jaringan. Mini-OTDR NK4350 mendukung teknologi PON utama termasuk GPON, EPON, XGPON, XGSPON, dan jaringan PON 25G dan 50G di masa mendatang. Kompatibilitas standar-standar ini meningkatkan nilai NK4350 dalam jaringan serat telekomunikasi dan pusat data.
Teknologi filter yang dapat disesuaikan memblokir interferensi langsung dari panjang gelombang signifikan (1342 nm, 1490 nm, 1577 nm) yang umumnya terlihat di lingkungan PON langsung. Kemampuan ini memungkinkan NK4350 Mini-OTDR untuk mendeteksi potensi kerusakan seperti macrobend dan/atau kondisi cahaya redup guna menghindari gangguan layanan.
Konfigurasi Fungsional dan Perangkat Alat
NK4350 memiliki banyak pilihan alat terintegrasi untuk membantu pengujian jaringan serat optik:
- Modul OTDR untuk pemecahan masalah serat yang akurat dengan tampilan resolusi tinggi
- Diagnostik Cerdas dengan pemetaan peristiwa untuk analisis peristiwa cepat
- Pengukur Daya Optik (OPM) yang mendukung kalibrasi panjang gelombang lebar
- Visual Fault Locator (VFL) dengan laser merah 650 nm untuk menemukan kerusakan
- Sumber Laser Stabil untuk pengujian kehilangan penyisipan pada panjang gelombang OTDR
- Pengujian Kehilangan Optik (OLT) dilakukan untuk memantau redaman tautan
- Senter untuk lingkungan kerja yang gelap

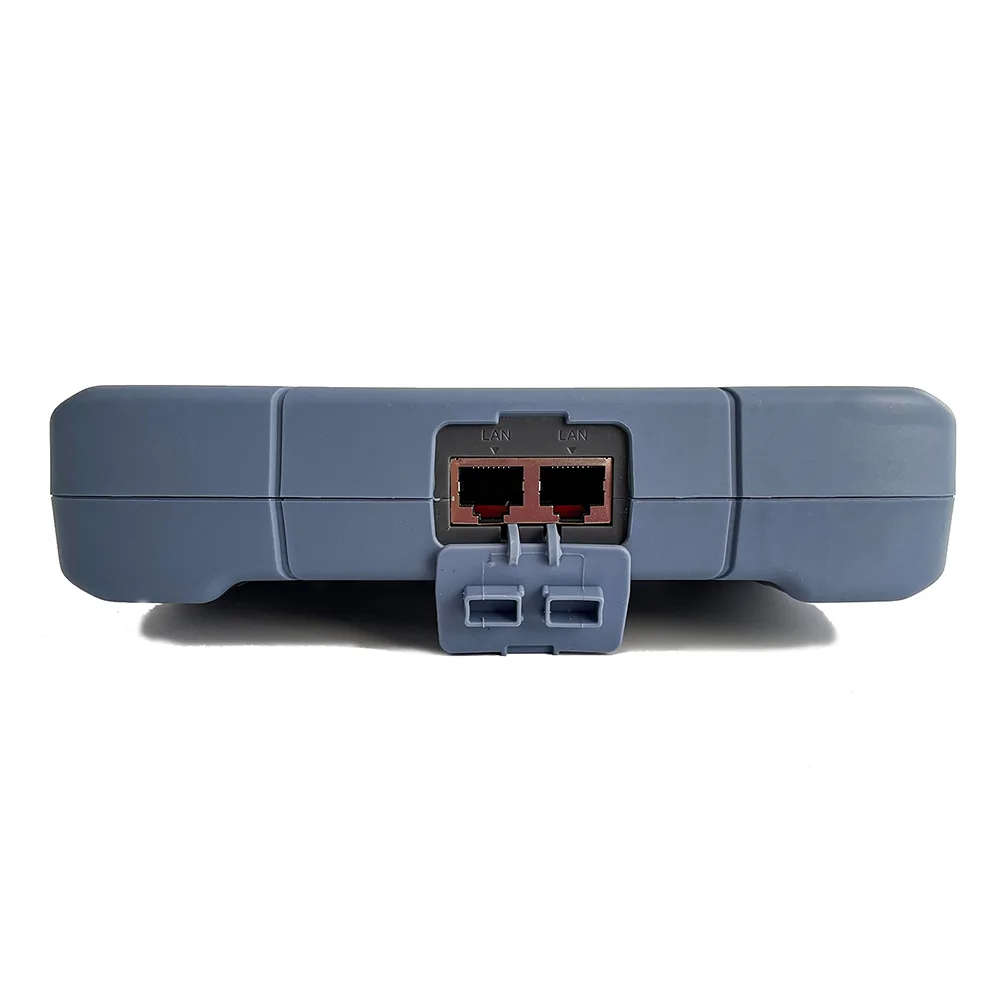

- Pengujian Kabel RJ45 yang dilengkapi dengan pencari kabel digital, pengujian urutan, dan pengukuran panjang kabel (hingga 300 m)
- Deteksi POE Langsung untuk pengaturan hingga 60V untuk pengujian kabel langsung
- Pemeriksaan Ujung-Ujung Serat Opsional jika Anda ingin menguji kebersihan konektor
Mini-OTDR NK4350 akan memastikan bahwa teknisi Anda dapat memelihara kabel serat dan tembaga dari satu perangkat.
Ramah Penggunaan Lapangan

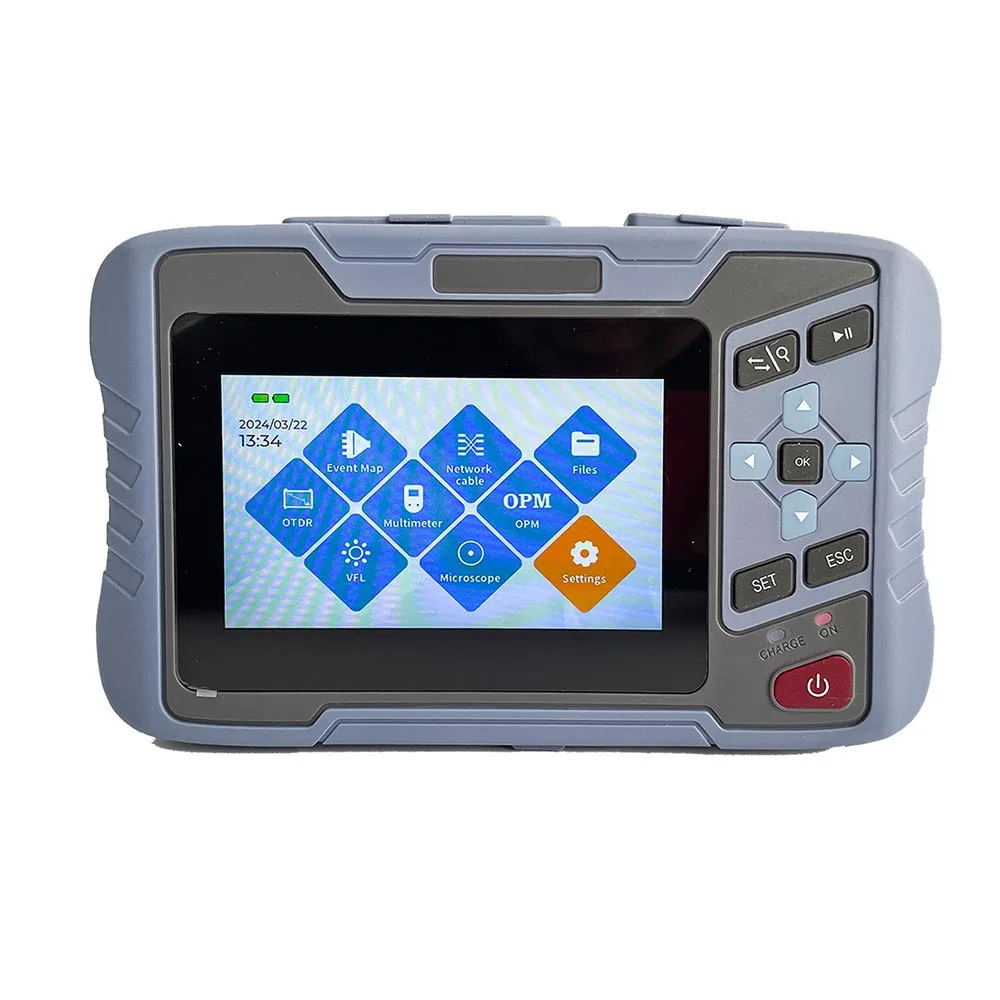

Dua baterai lithium-polimer isi ulang disertakan dalam mesin ini, memberikan waktu dua kali lipat lebih lama di luar ruangan saat berada di lapangan—baik untuk seharian penuh maupun untuk sesi lapangan yang panjang. Desain NK4350 menawarkan pegangan yang nyaman untuk penggunaan satu tangan sekaligus menyediakan layar sentuh kapasitif 4.3 inci untuk melihat, menavigasi, dan berinteraksi dengan antarmuka yang ramah pengguna.
Kemampuan Bluetooth dan integrasi ponsel pintar memungkinkan pelaporan langsung di lokasi dan pembuatan laporan yang mudah dibagikan dengan cepat. Integrasi seperti ini ke dalam alur kerja dapat mempercepat proses serah terima atau penugasan proyek dan mempermudah koordinasi tim Anda.
Spesifikasi NK4350 Mini-OTDR
| Parameter | Spesifikasi |
| Model | D1 dan D2 |
| Panjang gelombang | 1310 nm / 1550 nm (OTDR panjang gelombang ganda) |
| Jangkauan Dinamis Maksimum | D1: 26/24 dB (1310/1550 nm) |
| D2: 30/28 dB (1310/1550 nm) | |
| fiber Jenis | Mode tunggal (G.652) |
| Zona Mati Acara | 1.5 meter |
| Zona Mati Atenuasi | 8 meter |
| Rentang Tes | 0.1 km hingga 260 km, dapat dikonfigurasi |
| Lebar Pulsa | 3 ns hingga 20 μs (dapat dipilih beberapa kali) |
| Akurasi Jarak | ±(1 m + interval pengambilan sampel + 0.005% × jarak yang diuji) |
| Resolusi Pengambilan Sampel | 0.001 m |
| Resolusi Kerugian | 0.001 dB |
| Penyimpanan Data | Memori internal 8 GB, mendukung 200,000+ rekaman pengujian |
| Display | 4.3″ IPS, 800×480, multisentuh kapasitif |
| Pengukur Daya Optik | -70 hingga +6 dBm (opsional); standar: -50 hingga +26 dBm |
| Penunjuk Lokasi Kesalahan Visual | 650 nm ±20 nm, ≥10 mW |
| Sumber Laser Stabil | Output CW > -5 dBm, beberapa frekuensi modulasi |
| Pengujian Kabel RJ45 | Panjang kabel (<300 m), urutan saluran, pelacakan kabel, deteksi daya langsung POE 60V |
| Konektivitas | USB Tipe-C, kontrol aplikasi Bluetooth |
| Sumber Daya listrik | Baterai Li-polimer ganda 3.7 V 5000 mAh × 2; adaptor AC/DC |
| Suhu Operasional | -10 ° C hingga + 50 ° C |
| Kelembaban | 0–95% RH (tanpa kondensasi) |
| Ukuran | 189 × 115 × 43 mm |
| Berat | 0.6kg |
Ringkasan
NK4350 Mini-OTDR adalah solusi yang andal dan mudah digunakan untuk pengujian dan pemecahan masalah jaringan fiber. NK4350 Mini-OTDR kompatibel dengan beberapa teknologi PON dan dapat melakukan banyak pengujian dengan platform yang sama, memberikan ketenangan pikiran bagi para profesional serat optik dalam meningkatkan akurasi, efisiensi, dan penghematan biaya.
