Berhenti Menebak: Panduan Memilih dan Memasang Atenuator Serat Optik

Apakah Anda baru saja memasang sambungan serat optik dan sekarang menerima peringatan dari penerima? Mungkin modul SFP+ mengeluarkan terlalu banyak daya optik, atau Anda khawatir akan merusak peralatan mahal karena kekuatan sinyal yang berlebihan. Sering kali, situasi ini muncul karena pemilihan atenuasi serat optik yang tidak tepat atau tidak adanya atenuasi serat optik dalam instalasi Anda.

Memilih dan memasang serat optik attenuator Tanpa verifikasi yang jelas mengenai petunjuk pemilihan dan pemasangan, hal ini dapat menjadi hal yang menakutkan bagi pengguna. Atenuator serat optik yang salah atau bahkan tidak ada atenuator serat optik dapat menyebabkan distorsi, mengganggu kinerja data dan sistem, serta berpotensi merusak perangkat keras hingga perlu diganti.

Memiliki pemahaman mendalam tentang cara memilih atenuasi serat optik, apa pun jenisnya—tetap atau variabel—dan jenis serat dan konektornya sangat penting untuk daya tahan dan pemeliharaan jaringan yang andal.

Pengukuran daya optik sebelum pemasangan atenuator serat optik dapat menghemat waktu dan biaya pengguna serta melindungi dari gangguan komunikasi yang tidak terduga. Baik menggunakan atenuator optik tetap maupun atenuator optik variabel, pengguna harus memastikan konektor yang tepat menghubungkan kedua sistem, dan dengan demikian, mencegah daya optik membanjiri sinyal dengan atenuasi yang setara.

Langkah 1: Mengapa Anda Harus Mengukur Sebelum Membeli

Penting untuk mengukur daya optik sebelum membeli atenuator serat optik guna menghindari masalah fatal pada jaringan Anda. Karena input optik yang berlebihan dapat menyebabkan kerusakan pada perangkat keras sensitif seperti receiver atau modul SFP+ dan mengakibatkan kesalahan data, sering terputus, atau lebih buruk lagi, kerusakan perangkat, hal ini wajib dilakukan sebelum mulai memasang atenuator! Jika atenuasi tidak dilakukan dengan cukup, koneksi dapat menjadi tidak stabil, dan kualitas transmisi data Anda dapat menurun.

Pengukur daya optik adalah alat utama untuk mengukur daya optik sinyal cahaya yang ditransmisikan melalui sambungan serat optik Anda secara akurat. Saat menggunakan pengukur, selalu mulai dengan menyalakannya dan mengaturnya ke panjang gelombang yang dibutuhkan, yang seringkali 1310 nm atau 1550 nm, tergantung jaringan. Pengukur bekerja paling baik ketika dikalibrasi dengan panjang gelombang operasi, dan untuk mengukur secara akurat, Anda perlu mempersiapkan koneksi yang baik dengan konektor yang bersih! Debu, oli, atau kotoran pada konektor dapat menyebabkan pembacaan sinyal cahaya yang sangat tidak akurat dan menurunkan kualitas sinyal optik. Pastikan untuk membersihkan konektor sebaik mungkin menggunakan kit pembersih serat atau tisu bebas serat dan alkohol isopropil.

Pengukur daya dikonfigurasikan secara inline di jalur transmisi; serat optik dari pemancar terhubung ke input pengukur, kemudian output pengukur terhubung ke penerima. Konfigurasi ini memungkinkan Anda mengukur daya aktual yang ditransmisikan tanpa mengganggu jalur sinyal.

Untuk menghitung redaman yang diperlukan, gunakan rumus:

Redaman (dB) = P_TX – P_RX_REQ

Dengan P_TX adalah daya optik yang dihasilkan oleh pemancar dan P_RX_REQ adalah daya (dalam dBm) yang dapat ditoleransi oleh penerima; misalkan pemancar menghasilkan daya optik +5 dBm, dan penerima dapat mentoleransi antara -10 dBm dan -20 dBm. Untuk menjaga keamanan operasi dan tidak melebihi -10 dBm, kita perlu mengurangi daya dari pemancar sebesar 15 dB; oleh karena itu, atenuator 15 dB akan sesuai untuk mengurangi daya menjadi -10 dBm, karena pengukuran ini berarti sinyal akan beroperasi dalam rentang yang aman, tidak merusak penerima, dan tetap memberikan sinyal yang baik.

Tebakan dihilangkan dengan pengukuran yang tepat; penghapusan tebakan menghilangkan pemborosan dan kerusakan dan secara dramatis meningkatkan keandalan dalam jaringan apa pun.

Langkah 2: Tetap atau Variabel? Daftar Periksa Pengambil Keputusan

Keputusan untuk memanfaatkan attenuator serat optik tetap atau variabel sebagian besar ditentukan oleh kebutuhan akan jaringan yang stabil atau keinginan untuk fleksibilitas operasional.

Redaman tetap memberikan kehilangan sinyal pada nilai yang telah ditentukan sebelumnya, yang umumnya berkisar antara 1 dB hingga 30 dB, dan tidak memungkinkan penyesuaian apa pun setelahnya. Perangkat tetap sangat baik untuk mendapatkan tingkat redaman optik yang konsisten dalam jaringan optik yang stabil. Sambungan serat mode tunggal jarak jauh atau sistem multikanal seimbang akan sangat diuntungkan oleh redaman tetap yang hemat biaya karena kesederhanaan, keandalan, dan stabilitasnya. Karakteristik fisik perangkat tetap menawarkan kesederhanaan dan keandalan terbaik, karena terdapat lebih sedikit titik kegagalan, serta mengurangi potensi masalah saat pengguna mengatur tingkat redaman sebelum pemasangan.

Redaman variabel memungkinkan redaman sinyal yang dapat ditentukan pengguna. Redaman variabel biasanya memiliki rentang 0 dB hingga 60 dB dan memungkinkan operator untuk menyesuaikan redaman kapan saja untuk mengakomodasi kebutuhan operasional sementara atau permanen. Lingkungan umum dapat diuntungkan dari redaman variabel di titik mana pun di mana daya optik dapat bervariasi. Perangkat variabel tunggal dapat digunakan sebagai pengganti beberapa redaman tetap, sehingga meningkatkan manajemen inventaris dan kecepatan penerapan di lapangan. Kelemahannya adalah peningkatan kompleksitas, yang mengakibatkan kerugian penyisipan yang sedikit lebih besar (meskipun marginal) dan kemungkinan harga beli yang jauh lebih tinggi.

Berikut adalah panduan mudah untuk membuat pilihan:

• Gunakan perangkat tetap hanya dalam jaringan statis yang dapat diprediksi, yang mengutamakan meminimalkan kompleksitas dan biaya. Redaman tetap sangat ideal untuk kebutuhan redaman fungsional, seperti menyeimbangkan daya di antara beberapa saluran atau memastikan penerima hanya menerima sinyal di bawah ambang batas daya optik yang ditentukan.
• Gunakan perangkat variabel dalam jaringan dinamis yang memerlukan penyetelan panjang gelombang dan/atau variasi level sinyal. Redaman variabel akan diperlukan dalam pengaturan laboratorium, lingkungan pengujian, atau untuk aplikasi pemeliharaan/diagnostik.

Dari sudut pandang praktis, laser variabel mungkin bijaksana untuk tetap tersedia, meskipun sebagian besar penerapan Anda menggunakan atenuator tetap. Atenuator variabel memberikan keseimbangan yang baik antara metrik operasional yang konsisten, dengan fleksibilitas jika diperlukan perubahan.

Sebagai catatan tambahan untuk poin sebelumnya, penggunaan metode ini memastikan integritas sinyal yang optimal, serta meminimalkan potensi masalah dan kerusakan.

Langkah 3: Kompatibilitas Konektor—Hindari Ketidakcocokan yang Mahal

Penyelarasan antara peredam serat optik, jenis serat, dan konektor merupakan aspek penting dari kesehatan jaringan.

Misalnya, serat mode tunggal Anda memerlukan atenuator mode tunggal, sementara serat multimode memerlukan atenuator multimode. Menggunakan atenuator mode tunggal pada serat multimode atau sebaliknya akan menghasilkan atenuasi yang berlebihan, meningkatkan kehilangan sinyal, dan berpotensi menyebabkan koneksi yang tidak stabil. Tanpa atenuasi yang tepat, penurunan sinyal dapat menekan kinerja jaringan di bawah tingkat yang dapat diterima, yang mengakibatkan layar berwarna dan kesalahan.

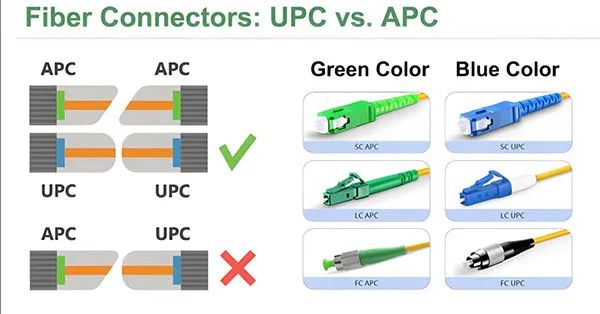

Perbedaan yang sering terjadi dan terabaikan adalah perbedaan antara konektor APC (Angled Physical Contact) dan UPC (Ultra Physical Contact). Konektor APC memiliki ujung serat yang dipoles pada sudut sekitar 8 derajat, yang dilakukan untuk meminimalkan pantulan balik. Sebaliknya, meskipun konektor UPC dipoles rata untuk mengurangi kehilangan penyisipan, konektor tersebut akan memantulkan lebih banyak cahaya.

Ketika Anda menggabungkan konektor APC dan UPC, Anda dapat mengalami kehilangan sinyal balik yang signifikan karena sebagian besar sinyal optik dipantulkan kembali ke sumber cahaya. Pantulan cahaya ini dapat mengganggu kualitas transmisi dan dapat merusak laser dan penerima. Kehilangan sinyal balik dapat dipahami sebagai mikrofon yang rentan terhadap gema yang mengurangi kejernihan suara yang dipancarkan dari speaker. Dalam kasus sistem optik, kehilangan sinyal balik akan menurunkan fidelitas komunikasi yang berlangsung.

Perbedaan visual dapat membantu sekilas. Konektor APC biasanya terletak di rumah berwarna hijau, sementara UPC terletak di rumah berwarna biru. Menemukan dan mengetahui warna yang disukai dapat membantu Anda mengidentifikasi kombinasi konektor yang bermasalah dengan cepat.

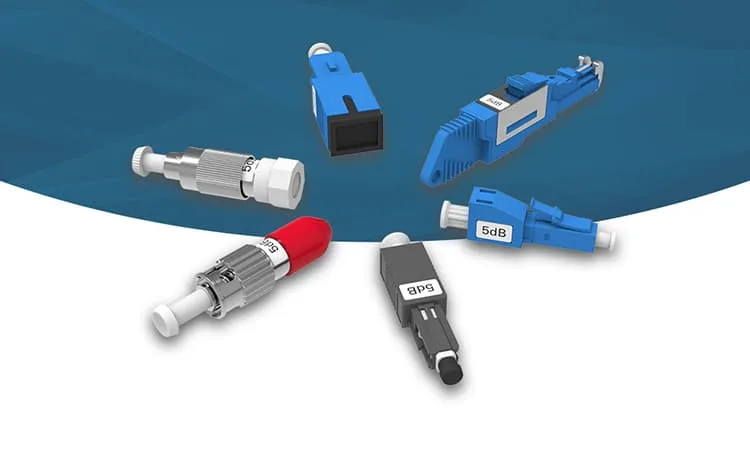

Selain jenis poles, perlu diketahui bahwa konektor umum seperti LC, SC, dan ST juga dirancang secara unik dan dalam berbagai ukuran. Biasanya, konektor LC lebih disukai untuk aplikasi dengan kepadatan tinggi dan ruang terbatas; konektor SC adalah konektor push-pull sederhana, terutama untuk jaringan telekomunikasi, sementara konektor ST adalah mekanisme pengunci bayonet yang biasanya digunakan di jaringan kampus atau jaringan lama.

Kecocokan antarmuka antara atenuator serat optik dan kabel patch sangat penting untuk meminimalkan keausan yang tidak perlu pada konektor dan mencegah kehilangan sinyal yang tidak perlu. Jika beban yang tidak sesuai terus-menerus terjadi, Anda berpotensi meningkatkan kerugian penyisipan sekaligus meningkatkan risiko kerusakan konektor pada setiap koneksi.

Singkatnya, upaya untuk mencocokkan konektor akan membantu menjaga kekuatan sinyal yang lebih baik, mencegah kegagalan perangkat, dan membantu masa pakai jaringan.

Langkah 4: Instalasi & Verifikasi: Langkah Terakhir dan Kritis

Kualitas pemasangan akan menentukan tingkat kinerja dan keandalan peredam serat optik.

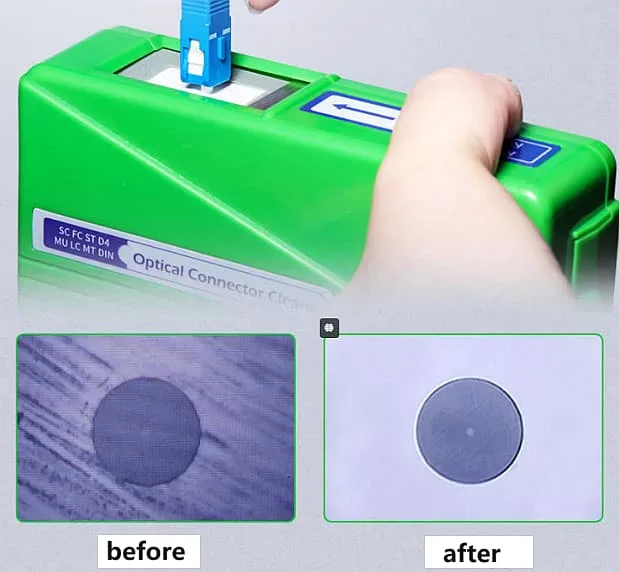

Untuk memulai pemasangan, bersihkan atau pastikan konektor serat optik dan ujung attenuator bersih. Hal ini karena kotoran mikroskopis, seperti debu atau sidik jari, kemungkinan besar akan menyebabkan atenuasi sinyal yang signifikan. Gunakan alat pembersih yang tepat (stik pembersih serat atau tisu bersih bebas serat yang dibasahi alkohol isopropil). Sambungan yang bersih sangat penting untuk mitigasi kehilangan sinyal dan stabilitas sistem.

Selanjutnya, masukkan attenuator dengan kuat ke port penerima. Anda akan merasakan bunyi klik pelan atau sedikit hambatan untuk memastikan attenuator terpasang dengan benar. Jangan memaksakan konektor, karena hal ini pasti akan merusak konektor atau bahkan komponennya.

Selanjutnya, sambungkan kabel patch serat optik ke sisi berlawanan dari attenuator. Pastikan kabel patch serat optik atau serat optik tidak mengalami tegangan atau tikungan tajam saat memasuki penerima. Tekukan tajam atau titik tegangan apa pun akan memengaruhi transmisi sinyal atau merusak serat optik.

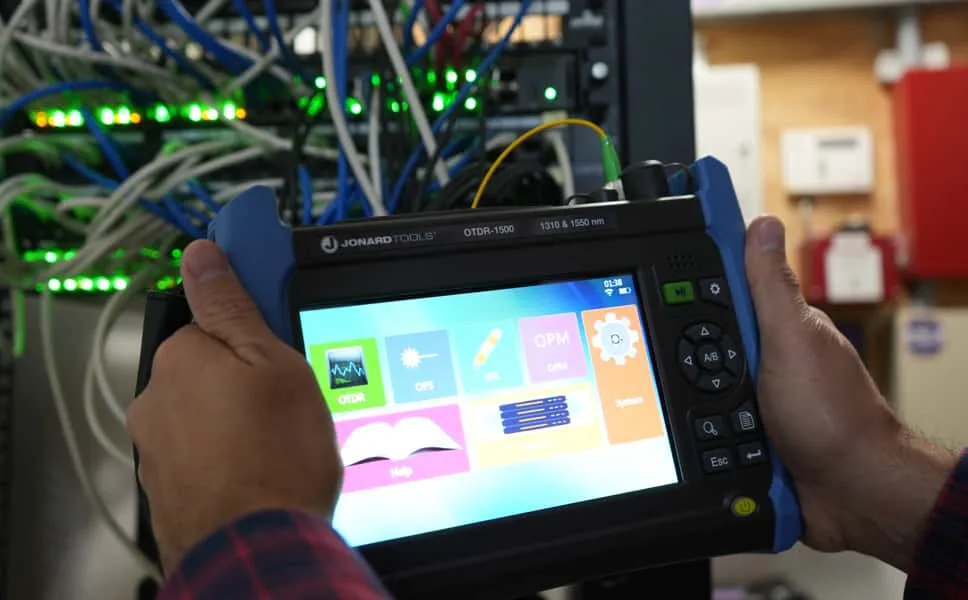

Setelah instalasi selesai, hubungkan pengukur daya optik untuk menguji daya optik di sisi lain attenuator. Ini akan memastikan bahwa sinyal yang sampai ke penerima berada dalam batas yang diizinkan. Konfirmasi ini juga memastikan bahwa attenuator serat optik akan beroperasi sesuai rancangannya, menggunakan energi lebih banyak daripada daya dan tidak membebani tautan data.

Setidaknya, mendokumentasikan semua nilai terukur akan membantu pemecahan masalah dan pengumpulan data kinerja saat masalah muncul kembali. Menghubungkan jaringan secara teratur akan membantu program pemeliharaan preventif, mengurangi waktu henti, dan mendukung umur panjang jaringan.

Kesimpulannya, pembersihan menyeluruh, verifikasi pemasangan, dan pengukuran daya optik yang sistematis akan mengarah pada penerapan redaman yang sukses dengan keberhasilan maksimal sambil menjaga integritas transmisi dan memastikan umur peralatan yang panjang.

Kesimpulan

Rincian khusus tentang pemilihan dan pemasangan peredam serat optik meliputi: mulai dengan nilai daya optik yang terukur; pilih perangkat tetap atau variabel yang akan mengakomodasi perubahan dalam jaringan; pasang dan sejajarkan konektor dengan benar; dan ikuti proses pemasangan dan verifikasi yang menyeluruh.

Mengikuti prosedur ini akan membantu memaksimalkan sinyal optik yang seimbang, meminimalkan kerusakan pada perangkat yang sensitif terhadap fluktuasi daya (seperti penerima yang digunakan), sekaligus meningkatkan stabilitas jaringan dan menghilangkan dugaan untuk manajemen daya.

Untuk mempertahankan setiap jalur sistem optik berkinerja tinggi, sangat penting untuk merancang dan mengoperasikan metodologi pelemahan sinyal.
