CWDM बनाम DWDM ऑप्टिकल मॉड्यूल: तरंगदैर्ध्य विभाजन बहुसंकेतन प्रौद्योगिकी और चयन के लिए एक मार्गदर्शिका

वेवलेंथ डिवीजन मल्टीप्लेक्सिंग (WDM) तकनीक विभिन्न तरंग दैर्ध्य का उपयोग करके एक ही ऑप्टिकल फाइबर पर कई अलग-अलग संकेतों या चैनलों को प्रेषित करके ऑप्टिकल नेटवर्क में क्रांति ला रही है। यह न केवल फाइबर की क्षमता में तेजी से वृद्धि की अनुमति देता है, बल्कि यह नई केबल चलाने की आवश्यकता के बिना डेटा ट्रांसमिशन की तेजी से बढ़ती मांग को पूरा करने के लिए बढ़ी हुई क्षमता को तैनात करने की भी अनुमति देता है। हालांकि WDM एक सामान्य शब्द है, दो प्रमुख WDM प्रकार हैं - मोटे तरंगदैर्ध्य डिवीजन मल्टीप्लेक्सिंग (CWDM) और घने तरंगदैर्ध्य डिवीजन मल्टीप्लेक्सिंग (DWDM)। इन दोनों प्रकारों में से प्रत्येक के अपने फायदे और नुकसान हैं जिन पर विचार करना चाहिए जो विभिन्न अनुप्रयोगों के लिए उपयुक्त हैं। अंतर और उनके उपयुक्त अनुप्रयोगों को समझने से CWDM SFP और DWDM SFP ऑप्टिकल मॉड्यूल सहित फाइबर सिस्टम के घटकों का चयन करने की अनुमति मिलती है

यदि आप अपने फाइबर इंफ्रास्ट्रक्चर को एक सिंगल लेन वाले हाईवे के रूप में देखते हैं, तो अधिक बैंडविड्थ की आवश्यकता के कारण ट्रैफ़िक सीमित हो जाएगा। आप WDM को प्रकाश के "रंगों" या तरंगदैर्ध्य के दृष्टिकोण से देख सकते हैं, जो हाईवे को कई लेन प्रदान करेगा जबकि डेटा अधिकतम प्रवाहित होगा और भौतिक विस्तार नहीं हुआ होगा। CWDM और DWDM मॉड्यूल डेटा के इस प्रकार के मल्टीप्लेक्सिंग की अनुमति देते हैं, लेकिन वे चैनल घनत्व, पहुँच और लागत में भिन्न होते हैं। इन अंतरों को समझने से आपको यह निर्धारित करने में मदद मिलेगी कि आपकी नेटवर्क आवश्यकताओं के लिए कौन सी तकनीक सबसे उपयुक्त है।

WDM क्यों चुनें? फाइबर क्षमता और लंबी दूरी की ट्रांसमिशन चुनौतियों का समाधान

फाइबर क्षमता की सीमाएँ और स्थापना लागत दुनिया भर में नेटवर्क के निरंतर विकास में बाधाएँ हैं। नए ऑप्टिकल फाइबर लगाने के लिए बड़े पूंजीगत बजट, समय, प्रशासनिक आवश्यकताओं और निर्माण संबंधी व्यवधानों की आवश्यकता होती है। विशेष रूप से नेटवर्क ऑपरेटर और खरीद दल अक्सर क्षमता विस्तार और अपनी मौजूदा संपत्तियों का अधिकतम उपयोग करने के बीच संघर्ष करते हैं।

तरंगदैर्ध्य विभाजन बहुसंकेतन (WDM) मॉड्यूल एक प्रभावी विकल्प प्रदान करते हैं क्योंकि ये फाइबर के एक ही स्ट्रैंड पर एक साथ कई ऑप्टिकल चैनलों को प्रसारित करने की अनुमति देते हैं—प्रत्येक चैनल को फाइबर के ऑप्टिकल स्पेक्ट्रम में अपनी विशिष्ट तरंगदैर्ध्य दी जाती है। WDM फाइबर की संभावित क्षमता का अधिक कुशल उपयोग करने की अनुमति देता है और अतिरिक्त महंगे निर्माणों पर निर्भर नहीं करता है।

CWDM SFP और DWDM SFP का उपयोग करके नेटवर्क कुशलतापूर्वक क्षमता का विस्तार कर सकते हैं, अड़चनों को दूर कर सकते हैं और लागत बचाने में मदद कर सकते हैं। CWDM द्वारा प्रदान की जाने वाली व्यापक चैनल स्पेसिंग, मॉड्यूल को इंस्टॉलेशन के लिए कम जटिल बनाए रखने में मदद करती है, जिससे यह उन नेटवर्क के लिए एक अच्छा विकल्प बन जाता है जहाँ लागत और सरलता मायने रखती है। संकीर्ण चैनल स्पेसिंग के कारण DWDM में अधिक चैनल होते हैं, जिससे यह बैकबोन नेटवर्क या लंबी दूरी के प्रसारण के लिए एक बेहतर विकल्प बन जाता है। ये दोनों तकनीकें आज के बाजार में लीज्ड फाइबर या ट्रेंचिंग की कुल लागत को कम करने के लिए फाइबर संसाधनों को अधिकतम करने में मदद कर सकती हैं।

पूंजी और परिचालन लागत में उल्लेखनीय कमी लाने के अलावा, ये समाधान नेटवर्क डिज़ाइन और संचालन के लिए लचीलापन प्रदान कर सकते हैं। नए फाइबर लगाने के बजाय, ऑपरेटर मौजूदा WDM मॉड्यूल में तरंगदैर्ध्य जोड़कर या उनका पुन: उपयोग करके क्षमता का विस्तार कर सकते हैं।

निष्कर्षतः, तरंगदैर्घ्य विभाजन बहुसंकेतन और सीडब्ल्यूडीएम तथा डीडब्ल्यूडीएम ऑप्टिकल ट्रांसीवर सीधे तौर पर दो सबसे महत्वपूर्ण कार्य संपन्न करते हैं: संचरण दूरी बढ़ाना और फाइबर क्षमता सीमा को बढ़ाना, जिससे नेटवर्क को कम पैसे में अधिक कार्य करने के लिए आवश्यक ट्रांसीवर विकल्प प्राप्त होते हैं।

CWDM बनाम DWDM विश्लेषण: यह क्यों मायने रखता है, प्रदर्शन, लागत

CWDM और DWDM के बीच का अंतर यह है कि वे तरंगदैर्ध्य के बीच कितनी दूरी रखते हैं। चैनल स्पेसिंग उपलब्ध चैनलों की संख्या, सिग्नल की यात्रा की दूरी और सिस्टम की समग्र जटिलता को प्रभावित करेगी।

चैनल रिक्ति और गणना

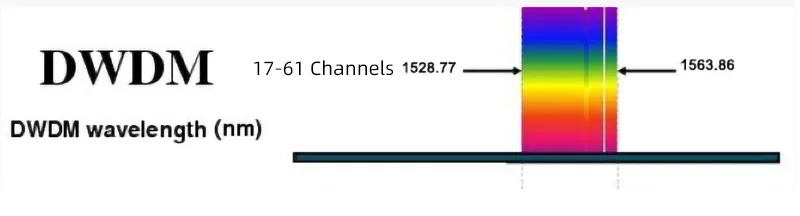

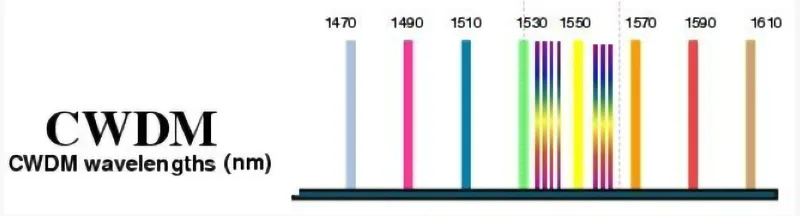

CWDM चैनल लगभग 20 नैनोमीटर की दूरी पर स्थित होते हैं, जिससे फाइबर स्पेस में कुल 18 अलग-अलग तरंगदैर्ध्य होने की संभावना बनती है। चैनल स्पेसिंग में यह वृद्धि सिस्टम में क्रॉसटॉक के जोखिम को कम करेगी और सिस्टम की लागत में बचत करेगी; हालाँकि, इससे सिस्टम में चैनलों की कुल संख्या भी सीमित हो जाएगी। दूसरी ओर, DWDM, तरंगदैर्ध्य को लगभग 0.8 नैनोमीटर की दूरी के साथ एक-दूसरे के बहुत करीब रखता है, जो 96 से अधिक चैनलों और संभावित रूप से इससे भी अधिक के लिए समर्थन प्रदान करता है। चैनल स्पेसिंग कम होने से फाइबर के संचालन को अधिकतम करने का अवसर मिलता है, लेकिन इसके लिए बेहतर घटकों और अंशांकन की आवश्यकता होती है।

संचरण की दूरी

सीडब्ल्यूडीएम मेट्रो और एक्सेस नेटवर्क में तैनाती के लिए उपयुक्त है जहाँ दूरी सामान्यतः 80 किमी से कम होती है। सीडब्ल्यूडीएम को आमतौर पर प्रवर्धन की आवश्यकता नहीं होती है, जिससे उस दूरी के लिए सिस्टम की समग्र जटिलता और लागत कम हो जाती है। डीडब्ल्यूडीएम सिस्टम 80 किमी की दूरी से भी आगे तक काम कर सकते हैं और आमतौर पर इन दूरियों पर काम करने के लिए ऑप्टिकल एम्पलीफायरों (जैसे ईडीएफए) और फैलाव कम्पेसाटर (डीसीएम) का उपयोग करते हैं। डीडब्ल्यूडीएम सिस्टम ट्रांसकॉन्टिनेंटल और लंबी दूरी के बैकबोन अनुप्रयोगों के लिए क्षमता पैदा करते हैं।

लागत विश्लेषण

10G CWDM SFP+ मॉड्यूल और सामान्यतः CWDM मॉड्यूल, कुछ हद तक सरल CWDM डिज़ाइन, कम ट्यूनिंग की आवश्यकता और निर्माण लागत के कारण आमतौर पर सस्ते होते हैं। DWDM ऑप्टिकल फाइबर ट्रांसीवर्स के लिए अधिक सख्त सहनशीलता, उच्च गुणवत्ता वाले लेज़र और निष्क्रिय घटकों की आवश्यकता होती है, जो आमतौर पर मॉड्यूल की कुल कीमत में परिलक्षित होते हैं। उन प्रणालियों के लिए जिनकी लागत सीमित है या जिन्हें मध्यम मात्रा में क्षमता की आवश्यकता होती है, CWDM समाधान बैंडविड्थ बढ़ाने का एक प्रभावी तरीका है। इसके विपरीत, अति-उच्च क्षमता वाले बैकबोन लिंक स्थापित करने वाला कोई उद्यम या वाहक आमतौर पर DWDM का चयन करेगा और 96 या अधिक चैनलों और दूरी (कुल 80 किमी से अधिक तक) के लिए अतिरिक्त धनराशि अग्रिम रूप से निवेश करेगा।

कल्पना कीजिए कि CWDM चैनल हाईवे पर चौड़ी लेन की तरह होते हैं, जिनमें सीमित विकल्प होते हैं और जिन्हें प्रबंधित करना आसान होता है, जबकि DWDM लेन वाहनों की संख्या को अधिकतम करने के लिए कसकर फिट की जाती हैं। 10G CWDM SFP+ मॉड्यूल और DWDM SFP मॉड्यूल, दोनों एक ही क्षेत्र में स्थित हैं, लेकिन इन्हें अलग-अलग तकनीकी स्थितियों को पूरा करने के लिए डिज़ाइन किया गया है।

जब बात CWDM बनाम DWDM की आती है, तो यह लागत बनाम क्षमता बनाम दूरी का प्रश्न है - ये सभी कारक ऑप्टिकल ट्रांसीवरों के प्रदर्शन का आकलन करने और नेटवर्क की योजना बनाने में विचार करने के लिए महत्वपूर्ण हैं।

1G से 100G परिनियोजन के लिए WDM नेटवर्क डिज़ाइन और चयन

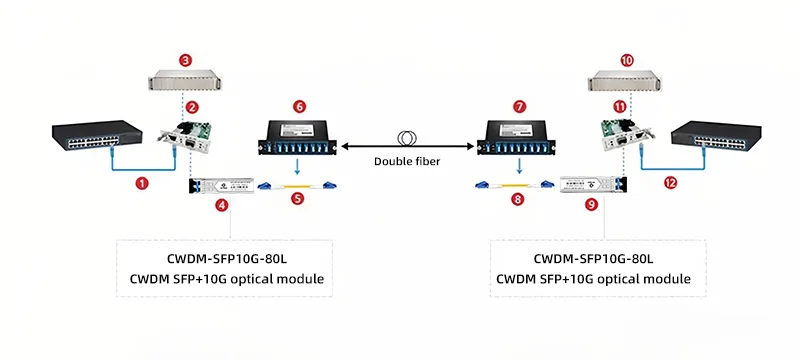

WDM तकनीक के चयन में अतिरिक्त विचार नेटवर्क के पैमाने, डेटा दरों, बजट और भविष्य के विस्तार की रूपरेखा पर केंद्रित होते हैं। छोटे, बजट-सचेत, 1G या 10G नेटवर्क के लिए, जो बजट फाइबर से लैस हों और बुनियादी ढाँचे की स्थापना की जटिलता से बाधित हों, CWDM तकनीक बेहतर विकल्प हो सकती है। CWDM बुनियादी ढाँचा डिज़ाइन और परिनियोजन को सरल बनाता है; इसलिए, CWDM तकनीक को आमतौर पर महानगरीय क्षेत्रों में या एंटरप्राइज़ एक्सेस लेयर वन अनुप्रयोगों के लिए परिनियोजित किया जा सकता है।

जैसे-जैसे डेटा की खपत बढ़ती है और लंबी दूरी के इंटरकनेक्ट ज़रूरी होते जाते हैं, DWDM तकनीक एक अहम भूमिका निभा सकती है। DWDM फाइबर बैकबोन पर 25G, 40G, या 100G चैनलों के लिए, विश्वसनीयता और क्षमता सुनिश्चित होती है। EDFA लंबी दूरी पर कमज़ोर सिग्नल को बढ़ा सकते हैं, जबकि DCM फाइबर ऑप्टिक्स की विशेषताओं से जुड़े कम्पेन्सेटिंग मोड डिस्पर्सन को कम करते हैं। यह परिष्कृत इकोसिस्टम उन सर्विस कैरियर्स और डेटा सेंटर अनुप्रयोगों को सक्षम बनाता है जिन्हें उच्च थ्रूपुट और कम लेटेंसी की आवश्यकता होती है।

LWDM, या LAN-वेवलेंथ डिवीजन मल्टीप्लेक्सिंग नामक एक नई WDM तकनीक, डेटा केंद्रों में अनुप्रयोगों के लिए उभर रही है जहाँ उच्च घनत्व वाले कम दूरी के इंटरकनेक्ट प्रमुख हैं। LWDM कई चैनल प्रदान करता है और DWDM की तरह "घनीभूत" होता है, लेकिन यह महानगरीय और लंबी दूरी के अनुप्रयोगों में उपयोग किए जाने वाले पारंपरिक CWDM/DWDM मॉडलों के तहत फाइबर केबल के पर्यावरणीय प्रभाव संबंधी चिंताओं को कम करता है।

CWDM नेटवर्क और DWDM नेटवर्क नियोजन के लिए प्रभावी डिज़ाइन आपके व्यावसायिक निवेश और आपके परिचालन लक्ष्यों के बीच उचित संतुलन बनाता है। आपको यह एहसास हो सकता है कि लंबी दूरी के फाइबर समाधानों का उपयोग क्षमता और दूरी के लिए DWDM की क्षमताओं पर बहुत अधिक निर्भर करेगा, जबकि LWDM ऑप्टिकल मॉड्यूल आपको नेटवर्क के अंदर नई दक्षताएँ प्राप्त करने की अनुमति देते हैं। यह स्मार्ट विकल्प 1G से 100G+ तक की गति की एक विस्तृत श्रृंखला में आपके विकास के लिए उपयुक्त है।

WDM मॉड्यूल समस्या निवारण: व्यावहारिक व्यवस्थापकों के लिए एक निदान मार्गदर्शिका

हालाँकि ये WDM मॉड्यूल के फायदे हैं, लेकिन आपको पता चलेगा कि WDM मॉड्यूल के समस्या निवारण में अपनी चुनौतियाँ भी हैं। चैनल क्रॉसटॉक तब होता है जब उसके बगल में स्थित तरंगदैर्ध्य के रेखापुंज से डेटा, डेटा वितरण में बाधा डालता है, जिससे डेटा दूषित हो जाता है और लिंक प्रदर्शन में कमी आती है। ड्रिफ्ट तब होता है जब लेज़र उत्सर्जन, निर्दिष्ट तरंगदैर्ध्य आवृत्ति से थोड़ा अधिक या कम भिन्न होता है। सर्वोत्तम प्रदर्शन के लिए, दोनों का समस्या निवारण आवश्यक है।

सीडब्ल्यूडीएम मॉड्यूल के उपयोग का पूरा लाभ उठाने के लिए, मॉड्यूल की समस्या निवारण प्रक्रिया के एक हिस्से को मॉड्यूल स्वास्थ्य की नियमित निगरानी के रूप में वर्णित किया गया है। नेटवर्क प्रबंधन प्रणाली लगातार मॉड्यूल की स्थिति और किसी भी विसंगति की रिपोर्ट करेगी। ऑप्टिकल पावर की जाँच से पता लगाया जा सकता है कि क्या कम या ज़्यादा पावर की स्थिति लिंक की गुणवत्ता पर प्रतिकूल प्रभाव डाल रही है। इसके अलावा, तरंगदैर्ध्य आईडी कमांड यह सुनिश्चित करेंगे कि तरंगदैर्ध्य बेमेल के खतरों से बचने के लिए सही चैनल निर्दिष्ट किया गया है।

किसी भी अन्य हार्डवेयर की तरह, नियमित जाँच और रखरखाव के ज़रिए, एक नेटवर्क ऑपरेटर WDM मॉड्यूल की जीवन प्रत्याशा और प्रदर्शन को बढ़ा सकता है। फाइबर कनेक्टरों की सफाई से संदूषण के कारण होने वाली सिग्नल की हानि या गिरावट को रोका जा सकेगा, और भौतिक निरीक्षण से मॉड्यूल के प्रदर्शन को प्रभावित करने वाली किसी भी बाधा का पता लगाने में मदद मिलेगी।

नियमित फ़र्मवेयर अपग्रेड भी फ़ायदेमंद हो सकते हैं। फ़र्मवेयर को नियमित रूप से अपग्रेड किया जाना चाहिए, भले ही इसका मतलब सिर्फ़ नियमित सिफ़ारिशों को लागू करना ही क्यों न हो। ट्रांसीवर को नवीनतम सुविधाओं और बग फिक्स के साथ चालू रखने से आपके एप्लिकेशन बेहतरीन बने रहेंगे।

उन सामान्य समस्याओं को सावधानीपूर्वक अलग करके, नेटवर्क प्रशासक का लक्ष्य डाउनटाइम को न्यूनतम करना और जटिल WDM इंस्टॉलेशन से अनियमित अनुरोधों के बावजूद आपके ऑप्टिकल ट्रांसीवर पर लगातार स्थिर निदान बनाए रखना है।

अक्सर पूछे जाने वाले प्रश्न

• क्या एक ही फाइबर पर CWDM और DWDM मॉड्यूल का उपयोग करना संभव है?
  संक्षेप में, नहीं! एक ही फाइबर पर दो प्रकार के ऑप्टिकल ट्रांसीवर का किसी भी तरह से उपयोग करने से व्यवधान उत्पन्न होगा। इससे भी बदतर—अगर कनेक्शन अपटाइम प्राथमिकता बन जाता है, तो अलग-अलग चैनल स्पेसिंग आवश्यकताओं के कारण सेवा पूरी तरह से बंद हो सकती है। समर्पित फाइबर या सही म्यूक्स/डिम्यूक्स उपकरण उपलब्ध कराने की पुरज़ोर सिफ़ारिश की जाती है।
• क्या WDM मॉड्यूल के लिए विभिन्न प्रकार के फाइबर की आवश्यकता होती है?
  एक सामान्य मानक सिंगल-मोड फाइबर CWDM और DWDM दोनों ट्रांसीवरों के लिए काम करेगा, लेकिन आप पा सकते हैं कि एक अनुकूलित कम-हानि या फैलाव-प्रबंधित केबलिंग विकल्प है जो लंबी दूरी पर, विशेष रूप से DWDM फाइबर नेटवर्क पर, प्रदर्शन को बढ़ाता है।
• LWDM और CWDM/DWDM के बीच क्या अंतर है?
  प्रयुक्त तरंगदैर्ध्यों की संख्या के मामले में LWDM, DWDM के सबसे अधिक समान है, क्योंकि दोनों सघन हैं, और ये दोनों सामान्य प्रौद्योगिकियाँ विकसित की गई हैं, लेकिन इन्हें कम दूरी और उच्च घनत्व वाले डेटा सेंटर परिदृश्यों में LWDM का उपयोग करके बेहतर ढंग से लागू किया जा सकता है। CWDM और DWDM महानगरीय और बैकबोन वाइड-एरिया अनुप्रयोगों के लिए बेहतर अनुकूल होंगे।
• मैं कैसे पता लगाऊं कि मेरा उपकरण कितने WDM चैनलों का समर्थन कर सकता है?
  आपको उपकरण विनिर्देश पत्रक या प्रबंधन सॉफ़्टवेयर में समर्थित तरंगदैर्ध्य और समर्थित तरंगदैर्ध्य चैनलों की संख्या मिल जाएगी। यदि आप अपने नेटवर्क के लिए क्रॉस-रेफ़रेंस और उनका उपयोग करने की योजना बना रहे हैं, तो आपको यह संख्या भी जाननी होगी—नेटवर्क आवश्यकताओं का ध्यान रखें।

इन सरल उत्तरों से ऑप्टिकल ट्रांसीवर नेटवर्किंग घटकों के बारे में बेहतर निर्णय लेने के लिए कुछ सामान्यतः पूछे जाने वाले तरंगदैर्ध्य विभाजन बहुसंकेतन प्रश्नों को स्पष्ट करने में मदद मिलेगी। कई मामलों में, इस प्रकार के मॉड्यूल के उपयोगकर्ता, जो खुद को कुछ विशिष्ट परिस्थितियों में पाते हैं, पाते हैं कि एक सरल उत्पाद मैनुअल उनकी क्षमता और अनुकूलता को स्पष्ट करने में मदद कर सकता है।

WDM तकनीक के साथ अपने नेटवर्क भविष्य को सशक्त बनाएं

वेवलेंथ डिवीजन मल्टीप्लेक्सिंग तकनीक, या WDM तकनीक, कम लागत वाले, स्केलेबल और बैंडविड्थ प्रदान करने वाले ऑप्टिकल नेटवर्क के लिए आवश्यक मूलभूत तकनीकों में से एक है। चाहे आप विस्तार और लागत के लिए 1G CWDM SFP मॉड्यूल का उपयोग कर रहे हों, या बैकबोन उच्च डेटा क्षमता के लिए 10G DWDM SFP+ उपकरणों का उपयोग कर रहे हों, यदि आप इसे रणनीतिक तरीके से उपयोग करते हैं, तो आप अतिरिक्त फाइबर केबल के बिना बैंडविड्थ प्राप्त कर सकते हैं। DWDM ऑप्टिकल ट्रांसीवर के लिए उन्नत उपकरण विकल्प भी उपलब्ध हैं जो आपकी ट्रैफ़िक आदतों के बढ़ने के साथ भविष्य के लिए सुरक्षा प्रदान करेंगे। सभी और ग्राहकों को उत्पाद कैटलॉग देखने या सलाह के लिए विशेषज्ञों से संपर्क करने में सक्षम बनाने का विचार आपकी व्यावसायिक आवश्यकताओं के आधार पर एक स्केलेबल फाइबर ऑप्टिक नेटवर्क समाधान बनाने के लिए उपयुक्त दृष्टिकोण हैं।
