Bạn gặp khó khăn trong việc xử lý khối lượng dữ liệu tăng lên trong trung tâm dữ liệu hoặc mạng fronthaul 5G của mình? Với giải pháp phù hợp Mô-đun 40G QSFP+, bạn có thể yên tâm rằng cơ sở hạ tầng của mình có thể đáp ứng các yêu cầu về băng thông ngày càng tăng một cách bền vững và đáng tin cậy. Các bộ thu phát quang nhỏ gọn này cung cấp tốc độ Ethernet thế hệ tiếp theo và cải thiện các mô-đun 10G cũ, mà không cần phải đại tu phần cứng hiện có. Bằng cách hiểu rõ hơn về thế giới 40G QSFP+ và đưa ra lựa chọn đúng đắn, bạn có thể tự tin về hiệu suất mạng hiện tại và khả năng mở rộng trong tương lai.
40G QSFP+: “Bộ tăng tốc” nâng cấp mạng của bạn
Hãy tưởng tượng việc biến một cầu vượt bộ hành hẹp thành một tuyến tàu điện ngầm tốc độ cao. Khả năng vận chuyển người hoặc dữ liệu khi đó được tăng lên đáng kể. Mô-đun QSFP+ 40G tương đương với điều này trong các trung tâm dữ liệu và mạng doanh nghiệp, giúp tăng cường băng thông và mật độ cổng, đồng thời giảm điện năng và chi phí trên mỗi gigabit.
Khi các tổ chức chuyển đổi từ các thế hệ tiêu chuẩn chậm hơn trước đây sang mạng 40G QSFP+, họ đang khai phá một đường truyền mạnh mẽ được xây dựng để đáp ứng nhu cầu lưu lượng dữ liệu lớn hiện tại và tương lai gần. Sự chuyển đổi này giúp các tổ chức tận dụng cơ hội để mở rộng quy mô và cung cấp dịch vụ mà không cần phải xây dựng lại toàn bộ cơ sở hạ tầng, đồng thời chuẩn bị cho doanh nghiệp sẵn sàng cho thế giới số của tương lai cùng những nhu cầu của nó.
Những lợi ích chính của 40G QSFP+ bao gồm:
- Băng thông tăng đáng kể so với các mô-đun thế hệ trước.
- Tăng mật độ cổng, cung cấp nhiều kết nối hơn trong cùng một khu vực thiết bị.
- Cải thiện hiệu quả năng lượng, giúp giảm chi phí vận hành ở quy mô lớn.
- Giảm tổng chi phí sở hữu thông qua việc hội tụ các thành phần mạng.
Mô-đun QSFP+ 40G là động lực thúc đẩy mạng nhanh hơn, bền vững hơn và cuối cùng là có khả năng mở rộng hơn trong các tình huống có nhu cầu cao.
Dòng sản phẩm mô-đun 40G QSFP+
BYXGD-QSFP+-40G-10KM-1270nm-LC: Mô-đun 40G QSFP+ được thiết kế để sử dụng trên cáp quang đơn mode với khoảng cách lên đến 10 km. Mô-đun được đánh giá có hiệu suất ổn định với công suất phát từ -5.0 đến 2.3 dBm và độ nhạy thu ≤ -13.70 dBm. Mô-đun được trang bị diode quang PIN và laser DFB để đảm bảo tính toàn vẹn tín hiệu tuyệt vời với tỷ lệ suy hao ≥ 4 dB. Mô-đun đi kèm với giao diện LC thường được sử dụng trong các ứng dụng tốc độ cao hoặc đường dài.

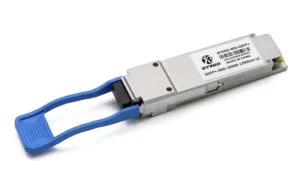

BYXGD-QSFP+-40G-10KM-1290nm-LC: Mô-đun QSFP+ 40G này được thiết kế cho kết nối cáp quang đơn mode và truyền dữ liệu đáng tin cậy trên khoảng cách lên đến 10 km. Công suất phát được chỉ định từ -5 đến 2.3 dBm và độ nhạy của bộ thu ≤ -13.7 dBm, đảm bảo khả năng thu tín hiệu ổn định. Diode quang PIN và laser DFB được sử dụng để duy trì dữ liệu vì truyền dẫn chất lượng cao yêu cầu tỷ lệ suy giảm tín hiệu lớn hơn 4 dB. Giao diện LC của thiết bị tương thích với các thiết bị thông dụng khác.
BYXGD-QSFP+-40G-10KM-1310nm-LC: Mô-đun quang QSFP+ 40G tốc độ cao cho phép truyền dữ liệu lên đến 10 km bằng cáp quang đơn mode. Công suất phát dao động từ -5 dBm đến 2.3 dBm và độ nhạy thu xuống đến -13.7 dBm, đảm bảo độ tin cậy trong mạng. Mô-đun sử dụng diode quang PIN và laser DFB, cung cấp tỷ lệ suy hao lớn hơn 4 dB. Giao diện LC tạo ra một liên kết trong môi trường doanh nghiệp hoặc trung tâm dữ liệu, nơi có khoảng cách xa và suy hao tín hiệu thấp.
BYXGD-QSFP+-40G-10KM-1330nm-LC: Mô-đun QSFP+ 40G được tối ưu hóa cho sợi quang đơn mode này cung cấp khả năng truyền dữ liệu trên khoảng cách lên đến 10 km. Mô-đun truyền công suất từ -5 đến 2.3 dBm, và bộ thu có độ nhạy đến -13.7 dBm, đảm bảo độ ổn định. Laser DFB và diode quang PIN tích hợp của mô-đun sử dụng tín hiệu quang sạch với tỷ lệ tiêu tán > 4 dB. Với giao diện LC, mô-đun phù hợp với các thiết bị cần liên kết quang đường dài hiệu quả.
BYXGD-QSFP+-40G-30KM-1310nm-LC: Mô-đun 40G QSFP+ này cung cấp khả năng truyền dẫn 30 km bằng sợi quang đơn mode ở bước sóng 1310 nm. Mô-đun được thiết kế để đáp ứng các yêu cầu cụ thể của ứng dụng 40GBase-ER4 Lite. Model này được trang bị giao diện LC kép, có dạng QSFP+ và là một lựa chọn tuyệt vời cho việc truyền dữ liệu tốc độ cao, ổn định và không bị gián đoạn trên khoảng cách xa trong mạng doanh nghiệp và trung tâm dữ liệu.
BYXGD-QSFP+-40G-40KM-1310nm-LC: Mô-đun QSFP+ 40G này hỗ trợ truyền dẫn khoảng cách 40 km qua cáp quang đơn mode ở bước sóng 1310 nm. Mô-đun QSFP+ này phù hợp với các ứng dụng 40GBase-ER4. Đây là mô-đun QSFP+ đầu vào LC kép, cung cấp kết nối tốc độ cao, đáng tin cậy cho các trung tâm dữ liệu và mạng doanh nghiệp.
BYXGD-QSFP+-40G-2KM-1310nm-MPO/MTP: Mô-đun QSFP+ 40G này cho phép truyền dẫn qua sợi quang đơn mode ở bước sóng 1310nm lên đến 2 km và tương thích với hệ số dạng QSFP+, giao diện MPO/MTP và các ứng dụng 40GBase-PLR4/PSM4 với công suất truyền từ -7 đến 1.5 dBm và độ nhạy của bộ thu ≤ -13.7 dBm để có kết nối tốc độ cao tầm trung ổn định.

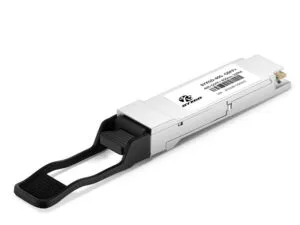

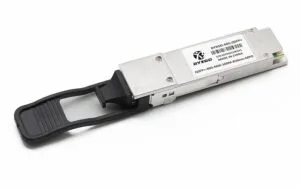

BYXGD-QSFP+-40G-MM-850nm-100M-MPO/MTP: Mô-đun QSFP+ 40G này sử dụng nguồn laser VCSEL 850nm để truyền qua sợi quang đa chế độ lên đến 100 m và phù hợp với hệ số hình thức QSFP+. Mô-đun hỗ trợ các ứng dụng 40GBase-SR4 với giao diện MPO/MTP. Công suất phát dao động từ -7.6 đến -1 dBm và độ nhạy của bộ thu ≤ -9.5 dBm, mang lại độ tin cậy cao hơn trong kết nối tốc độ cao tầm ngắn.
Giải pháp mô-đun 40G QSFP+
| Sản phẩm | Giải quyết vấn đề | Mô tả Chi tiết |
| 40GBASE-SR4 (qsfp-40g-sr4) | Kết nối giá đỡ tầm ngắn và giá đỡ liền kề | Hỗ trợ lên đến 150 mét qua cáp quang đa chế độ, lý tưởng cho hệ thống cáp trung tâm dữ liệu tầm gần. |
| 40GBASE-LR4 (qsfp 40g lr4 s) | Kết nối trường học và trung tâm dữ liệu đường dài | Cung cấp khả năng truyền dẫn đáng tin cậy trên 10 km qua cáp quang đơn mode để phủ sóng diện rộng. |
| Cáp đột phá QSFP+ 40G (cáp đột phá qsfp) | Triển khai mạng hỗn hợp 40G đến 10G | Chia một cổng 40G thành bốn cổng 10G bằng cách sử dụng DAC hoặc AOC, tạo điều kiện cho các cấu trúc mạng linh hoạt. |
| 40G BiDi (qsfp-40g-sr-bd) | Môi trường khan hiếm sợi quang đòi hỏi sử dụng sợi quang hiệu quả | Cho phép truyền dẫn hai chiều trên một sợi quang duy nhất, giúp giảm đáng kể nhu cầu về cơ sở hạ tầng cáp quang. |
Thách thức và giải pháp cốt lõi: Ba cân nhắc chính khi lựa chọn mô-đun QSFP+ 40G
Khi tìm kiếm các lựa chọn 40G QSFP+ tiềm năng hiện có, làm thế nào để bạn biết được mô-đun nào phù hợp với tình huống của mình? Việc nắm rõ những cân nhắc quan trọng, bao gồm khoảng cách truyền dẫn, loại sợi quang và mật độ cổng, sẽ giúp bạn bớt lo lắng và đảm bảo không bị nhầm lẫn hoặc mắc phải sai lầm tốn kém. Bài viết này sẽ phác thảo một vài cân nhắc chính để bạn có thêm thông tin và hiểu rõ các lựa chọn khi lựa chọn mô-đun 40G QSFP+ phù hợp với nhu cầu và ngân sách mạng của mình. Vì vậy, hãy tiếp tục đọc để giúp đơn giản hóa và tối ưu hóa quyết định của bạn, tránh những nhầm lẫn tiềm ẩn và đạt được hiệu suất tối đa cho mạng của bạn.
Cân nhắc 1–Khoảng cách truyền và loại sợi: Các mô-đun SR4, LR4, PSM4 và ER4 tùy chọn
Khoảng cách truyền dẫn và loại sợi quang là ưu tiên hàng đầu của bạn khi lựa chọn mô-đun QSFP+ 40G. Một số mô-đun sẽ hoạt động hiệu quả ở các khoảng cách khác nhau và trong các ứng dụng môi trường khác nhau. Việc nắm rõ những hạn chế và khoảng cách này rất quan trọng để lắp đặt thành công và đảm bảo hiệu suất mạng tốt nhất có thể.
Các mô-đun SR4 (qsfp-40g-sr4) cũng bị giới hạn ở khoảng cách ngắn khi sử dụng với cáp quang đa chế độ (chỉ được triển khai với bộ thu phát SR4 cho khoảng cách tối đa 150 mét). SR4 là một giải pháp lý tưởng để kết nối các bộ chuyển mạch với máy chủ, với nhau trong một tủ rack, hoặc các vị trí chuyển mạch lân cận khác, chẳng hạn như các tủ rack liền kề của cùng một bộ chuyển mạch trên cùng một tủ rack. Ví dụ: nếu bạn có một tủ rack đa dịch vụ (bộ chuyển mạch) cách xa 120 mét (sử dụng cáp quang đa chế độ), mô-đun 40GBASE-SR4 sẽ kết nối bộ chuyển mạch và máy chủ một cách liền mạch, cung cấp kết nối tốc độ cao ở khoảng cách ngắn trong khi tiêu thụ rất ít điện năng.
Các mô-đun LR4 (qsfp-40g-lr4) được thiết kế để hoạt động trên cáp quang đơn mode. LR4 thường kết nối hai cổng cáp quang đơn mode trên khoảng cách thường lớn hơn 10 km. Các mô-đun LR4 cũng được chứng minh là có hiệu quả hoạt động cao trên các nền tảng như mạng lưới trường học bên ngoài hoặc mạng lưới trường học tại trung tâm dữ liệu sử dụng cáp quang đơn mode.
Cân nhắc 2 – Lựa chọn Mô-đun 40G
Nếu cấu trúc mạng và thiết kế của bạn yêu cầu khoảng cách lớn hơn 10 km, hoặc nếu đây là ứng dụng trong khuôn viên trường học, hoặc nếu có thể có các vị trí mạng cách xa hơn 10 km đến máy khách, thì nên cân nhắc sử dụng mô-đun 40GBASE-LR4 cho khoảng cách truyền cáp quang đơn mode dài trong khi vẫn đảm bảo độ tin cậy và tốc độ.
Nếu ứng dụng và cấu trúc mạng của bạn yêu cầu khoảng cách ngắn khoảng 2 km, mô-đun PSM4 là một giải pháp thay thế tiết kiệm hơn khi sử dụng cáp quang đơn mode song song. Điểm khác biệt là PSM4 sử dụng nhiều sợi quang song song và có thể cung cấp mức giá thấp cho các liên kết tầm trung, đồng thời vẫn đảm bảo kết nối đáng tin cậy và tốc độ cao ngay cả đối với các kết nối trung tâm dữ liệu hạn chế.
Nếu khoảng cách là yếu tố quan trọng nhất để hỗ trợ các liên kết dài hơn cho mạng xương sống hoặc cấu trúc mạng đô thị, thì mô-đun ER4 sẽ đáp ứng nhu cầu của bạn. Mô-đun ER4 được thiết kế cho các ứng dụng tầm xa – mô-đun ER4 được thiết kế để truyền tải dữ liệu với khoảng cách vượt xa 40 km so với các liên kết cáp quang đơn mode, vốn rất quan trọng đối với dung lượng và đảm bảo độ tin cậy của các loại mạng mở rộng.
Tóm lại, hai yếu tố quyết định loại mô-đun QSFP+ 40G nào phù hợp với ứng dụng của bạn là loại sợi quang (đa chế độ hoặc đơn chế độ) và khoảng cách truyền tải cần thiết. Bạn cần đảm bảo sử dụng SR4 cho bất kỳ liên kết đa chế độ nào ở khoảng cách ngắn; LR4 cho các liên kết đơn chế độ cần hơn 10 km; PSM4 để cung cấp cho bạn một lựa chọn giá rẻ cho khoảng cách liên kết trung bình; và mô-đun ER4 cho các liên kết xương sống dài nhất, mang đến cho bạn một phương tiện hiệu quả để xây dựng một mạng lưới hoạt động đáng tin cậy, đáp ứng các ứng dụng của bạn.
Cân nhắc 3–Mật độ cổng và tối ưu hóa liên kết–Từ 40G đến 10G với cáp ngắt QSFP+
Trong môi trường mạng phức tạp, tính linh hoạt được đặt lên hàng đầu và rất được mong muốn. Quyết định sử dụng cáp breakout kết hợp QSFP cho phép chia một cổng QSFP+ 40G thành bốn kết nối SFP+ 10G, với khả năng kết nối các thiết bị với tốc độ kết nối linh hoạt. Điều này giúp các trung tâm dữ liệu hoặc doanh nghiệp kết nối các thiết bị khác nhau, cung cấp tốc độ khác nhau cho các dịch vụ được kết nối và triển khai, đồng thời tối ưu hóa tài nguyên quản trị.
Cáp breakout cũng có hai định dạng: DAC (Cáp Đồng Gắn Trực Tiếp) và AOC (Cáp Quang Chủ Động). Cáp breakout sử dụng DAC cho phép sử dụng cáp đồng cho kết nối tầm ngắn, đồng thời cung cấp một giải pháp thay thế tiết kiệm chi phí cho các kết nối chủ yếu trong tủ rack. Có hai tùy chọn cáp breakout sử dụng AOC, yêu cầu cáp quang, cung cấp khoảng cách tương đối dài hơn với ít suy hao tín hiệu hơn và khả năng chống nhiễu điện từ tốt hơn so với cáp đồng.
Một giải pháp hiệu quả mang lại nhiều cơ hội đáng kể cho quản trị viên trong môi trường thiếu cáp quang là mô-đun BiDi (qsfp-40g-sr-bd), cũng có khả năng truyền và nhận trên một sợi quang duy nhất, sử dụng hai bước sóng. Việc triển khai các mô-đun BiDi có thể đơn giản cắt giảm một nửa số lượng sợi quang, hay nói cách khác là giảm đáng kể cấu hình cáp và chi phí. Nhờ sử dụng mô-đun BiDi, các liên kết kết nối sẽ linh hoạt hơn nhiều, đặc biệt khi số lượng sợi quang bị hạn chế hoặc việc triển khai thêm sợi quang có thể quá tốn kém.
Một ví dụ được đưa ra: tại cùng một trung tâm dữ liệu, bạn có thể có giao diện dịch vụ có cấu trúc với cả thiết bị 10G và 40G, cáp đột phá ghép kênh, cùng với việc giới thiệu các mô-đun BiDi, sẽ nhanh chóng giảm quy mô cơ sở hạ tầng cáp quang và chi phí, chưa kể đến việc tạo ra thông số kỹ thuật về thông lượng cao nhất và độ trễ thấp.
Cả cáp ngắt QSFP và Mô-đun BiDi cung cấp giải pháp linh hoạt và hiệu quả về cáp quang, có thể cung cấp thiết bị tốc độ hỗn hợp, phù hợp với nhu cầu mở rộng, cuối cùng dẫn đến mật độ cổng tối ưu và khả năng đáng kể để mở rộng mạng hiệu quả, đồng thời cho phép quản trị viên xây dựng mạng một cách linh hoạt để theo kịp thực tế.
Cân nhắc về khả năng tương thích và chi phí cho mô-đun 40G QSFP+
Khi lựa chọn giữa các mô-đun 40G QSFP+ OEM và bên thứ ba, khả năng tương thích có thể gặp khó khăn. Một khía cạnh quan trọng là chip EEPROM và firmware liên quan được gán trong mô-đun, và cách chúng tương tác với thiết bị mà mô-đun của bạn được cài đặt. Nếu chip EEPROM hoặc firmware được xác định trong mô-đun không nhất quán với phần mềm firmware trên thiết bị mạng, điều này có thể dẫn đến lỗi liên kết và suy giảm hiệu suất.
Trong quá trình đánh giá nhà cung cấp, điều này rất quan trọng. Các nhà cung cấp uy tín cung cấp báo cáo thử nghiệm xác thực, đo lường tính chính xác của việc liên kết mô-đun với tất cả các thương hiệu thiết bị chuyển mạch lớn (Cisco, Huawei, H3C). Nếu kết quả thử nghiệm cho thấy mô-đun có chứng nhận tương thích với tập dữ liệu của nhà sản xuất, thì khả năng cao là mô-đun có thể hoạt động cắm và chạy mà không gặp sự cố hoặc lỗi firmware.
Hơn nữa, bạn có thể tìm đến các nhà cung cấp có chế độ bảo hành trọn đời cũng như hỗ trợ kỹ thuật đầy đủ. Hỗ trợ lâu dài và liên tục là tối quan trọng, đảm bảo rằng nếu có sự cố, bạn có thể nhanh chóng khắc phục và giảm thiểu sự bất ổn, đổi lại bạn sẽ tiết kiệm được khoản đầu tư ban đầu bằng cách sử dụng các mô-đun của bên thứ ba có chi phí thấp hơn hoặc các nhà cung cấp không thể cung cấp hỗ trợ kỹ thuật lâu dài.
Hơn nữa, việc hiểu rõ ngân sách công suất quang và tính toán tổn thất thiết bị cũng quan trọng không kém để dựa vào và xử lý sự cố, đảm bảo độ tin cậy tổng thể của mạng. Ngân sách công suất đơn giản là lấy công suất quang đầu ra của máy phát trừ đi độ nhạy của máy thu, sau đó tính đến tổn thất có thể xảy ra trong quá trình truyền dẫn trên khoảng cách xa bằng cáp quang và đầu nối. Nếu tổng ngân sách không đủ, chất lượng tín hiệu sẽ giảm sút, dẫn đến thời gian chết, lỗi và mất điện.
Một doanh nghiệp đã thành công trong việc cải thiện tỷ lệ thành công liên kết tổng thể lên đến 95% bằng cách áp dụng quy trình thẩm định nghiêm ngặt trong việc lựa chọn nhà cung cấp và thực hiện các tính toán ngân sách điện năng chính xác liên tục. Phương pháp tiếp cận tổ chức này không chỉ giảm thiểu thời gian chết mà còn tối ưu hóa sản lượng ở mức vận hành hiệu quả cao nhất để duy trì năng suất trên toàn bộ mạng không dây tốc độ cao mới của họ.
Nói như vậy, việc cân bằng chi phí với khả năng tương thích và mức độ thẩm định chuyên sâu hơn có thể dẫn đến rủi ro. Mặc dù có nhiều nhà cung cấp bên thứ ba cung cấp mô-đun với chi phí thấp hơn, nhưng họ vẫn cần một cấp độ xác thực khác. Các mô-đun OEM chất lượng sẽ mang lại sự an tâm vì bạn được đảm bảo mức độ tương thích và hỗ trợ cao hơn khi hiệu suất hoạt động của bạn là yếu tố then chốt.
Câu Hỏi Thường Gặp
Sự khác biệt chính giữa mô-đun QSFP+ và mô-đun QSFP28 là QSFP+ thường hỗ trợ Ethernet 40G thông qua bốn làn 10G riêng biệt, trong khi QSFP28 hỗ trợ Ethernet 100G thông qua bốn làn 25G riêng biệt. Kích thước của hai mô-đun tương tự nhau nhưng có tốc độ dữ liệu, ứng dụng và khả năng tương thích khác biệt đáng kể.
Nói chung là không! Có một số điểm tương đồng về mặt vật lý giữa 40G QSFP+ và 10G SFP+, nhưng chúng hoạt động theo các giao thức khác nhau và sử dụng tốc độ truyền tín hiệu khác nhau. Do đó, các vấn đề về khả năng tương thích thường phát sinh khi cố gắng kết nối chúng với nhau ở bất kỳ mức độ nào.
Tham khảo danh sách tương thích do nhà cung cấp cung cấp và kiểm tra các phiên bản phần mềm cụ thể cho phép sử dụng mô-đun bạn đang có. Việc xác nhận các khả năng tương thích này giúp tránh mọi sự cố kết nối đồng thời đảm bảo kết quả vận hành trơn tru.
Kiểm tra và vệ sinh các đầu nối cáp quang xem có bụi bẩn hoặc hư hỏng không. Kiểm tra và đảm bảo mô-đun tương thích với cổng chuyển mạch. Xem lại nhật ký chuyển mạch để tìm bất kỳ thông báo lỗi nào giúp chẩn đoán.
Liên hệ với chúng tôi để có giải pháp tốt nhất
Mô-đun 40G QSFP+ mang lại hiệu suất cao, mang lại lợi ích về hiệu quả và tiết kiệm chi phí, cũng như khả năng mở rộng cần thiết trong các trung tâm dữ liệu và mạng doanh nghiệp. Việc lựa chọn giải pháp phù hợp với nhu cầu mạng của bạn cho phép bạn đạt được tốc độ, dung lượng và độ tin cậy tốt nhất có thể. Kiểm soát sự phát triển trong tương lai của mạng bằng cách tìm hiểu các giải pháp 40G QSFP+ phù hợp, hoặc trao đổi với một trong những chuyên gia của chúng tôi để lập kế hoạch nâng cấp tùy chỉnh.
Tăng cường tiềm năng mạng của bạn—kết nối với các chuyên gia và truy cập ngay các sản phẩm 40G QSFP+ tiên tiến.
