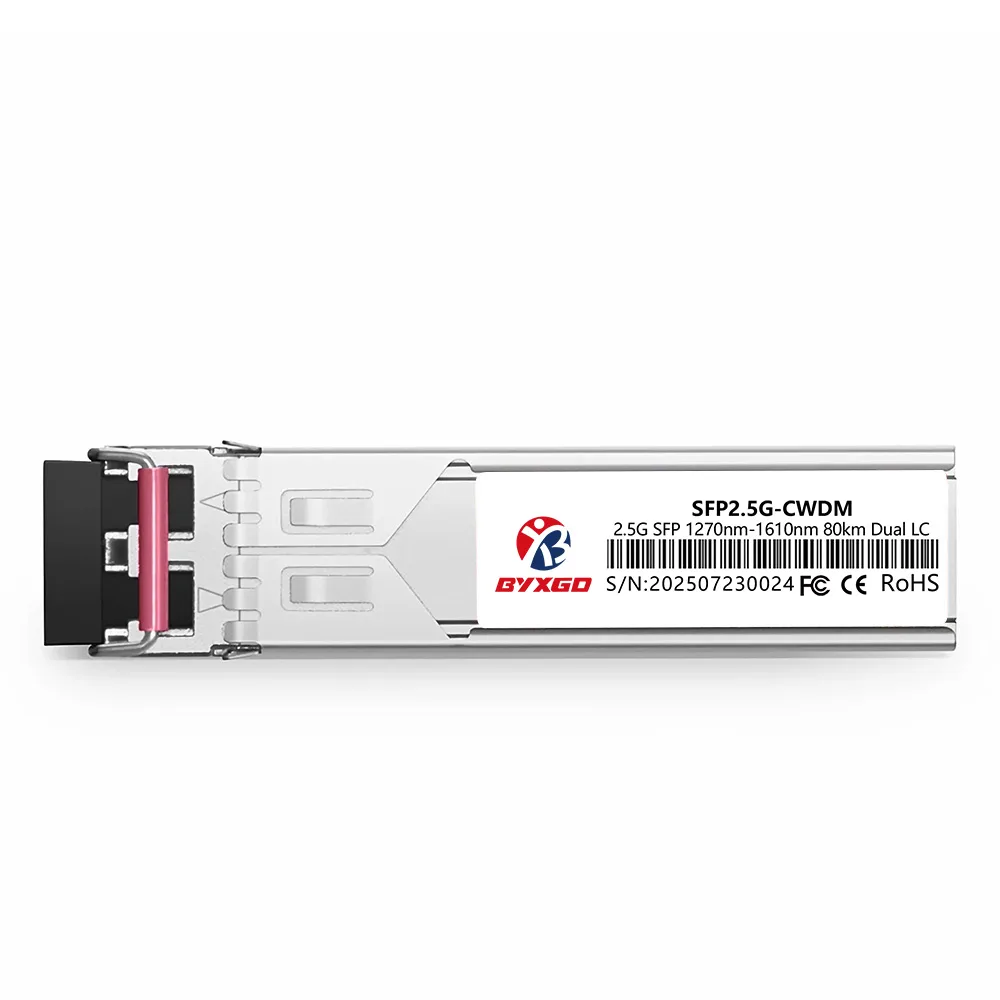

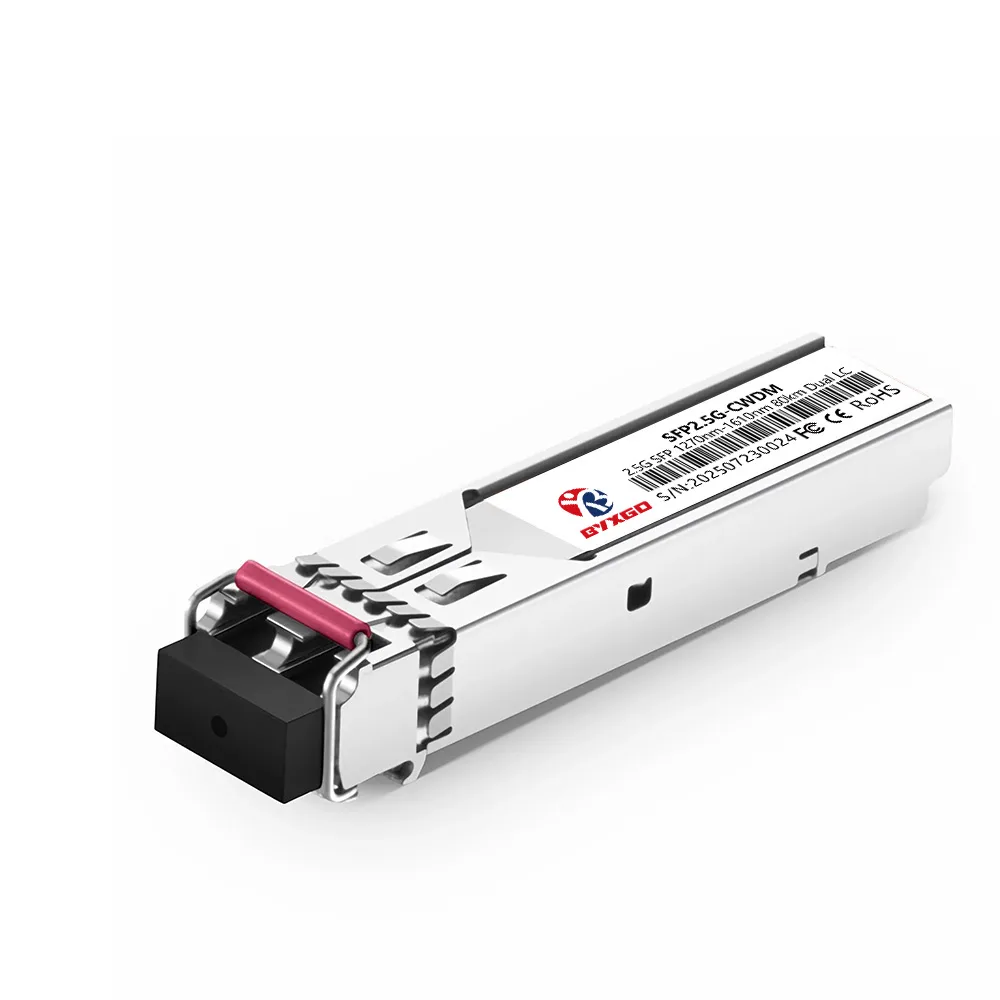

BYXGD cung cấp Mô-đun Thu Phát Quang LC/UPC SMF 2.5G CWDM 1470nm-1610nm 80km DDM Duplex, là một bộ thu phát quang cung cấp tốc độ truyền dẫn 2.488Gb/giây đáng tin cậy trên khoảng cách 80km khi kết hợp với cáp quang đơn mode 9/125µm. Bộ phát quang phát ra ánh sáng ở các bước sóng khác nhau trong quang phổ (khoảng cách 20nm) giữa dải 1470nm và 1610nm, được thực hiện bằng cách sử dụng bộ phát laser CWDM DFB kết hợp với bộ thu APD. Hiệu suất quang học ổn định cho các ứng dụng đường dài, và do đó, mô-đun thu phát này được thiết kế đặc biệt để sử dụng trong các ứng dụng cốt lõi như SONET OC-48 / SDH STM-16, Kênh Sợi (1x/2x) và Gigabit Ethernet.

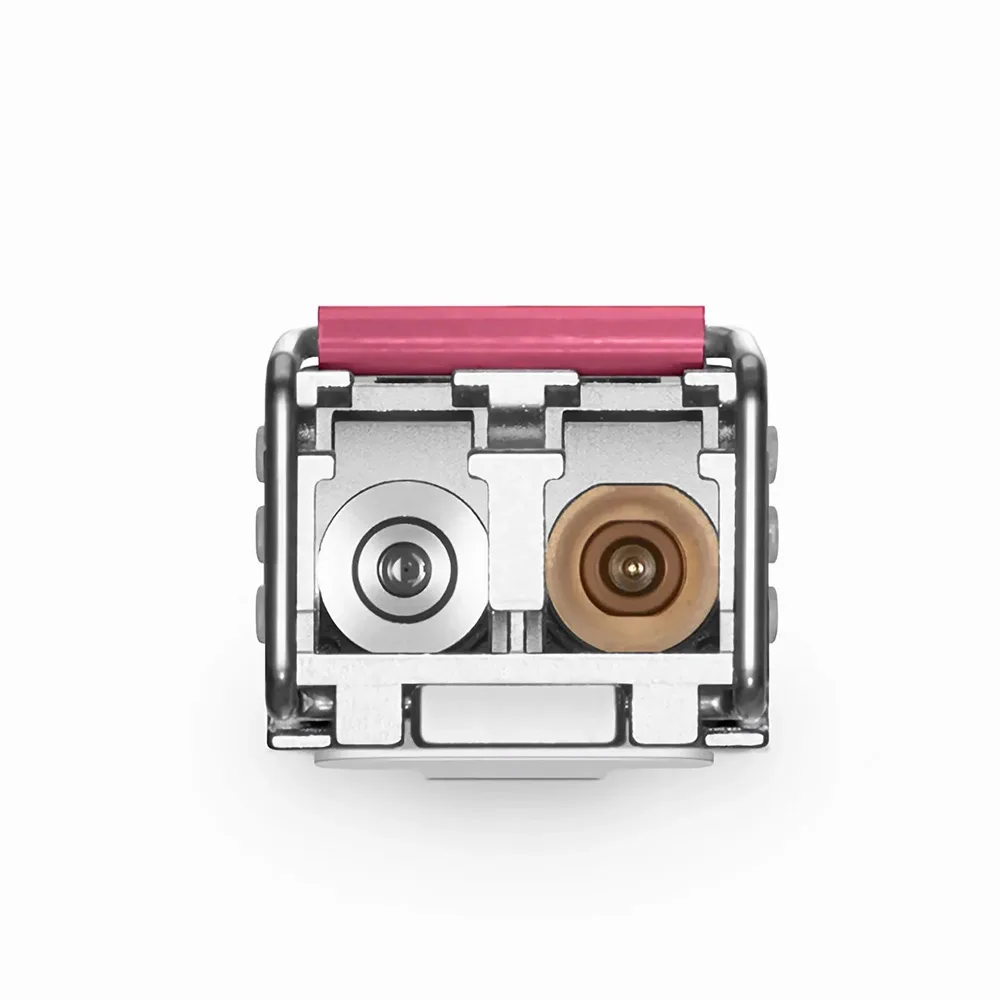

Nó tuân thủ tiêu chuẩn SFP MSA và SFF-8472, bao gồm các tính năng như Giám sát chẩn đoán kỹ thuật số (DDM) để giám sát công suất quang, nhiệt độ, dòng điện phân cực và điện áp cung cấp theo thời gian thực. Mô-đun thu phát này yêu cầu nguồn điện 3.3V và sử dụng dấu chân SFP có thể cắm nóng phổ biến và được chấp nhận rộng rãi với đầu nối LC/UPC song công. Độ nhạy của bộ thu thường được đo ở mức khoảng -28dBm khi hoạt động trong phạm vi mở rộng vượt quá giới hạn tiêu chuẩn. Ngưỡng quá tải của bộ thu thay đổi từ -9dB đến 0dB tùy thuộc vào điều kiện liên kết. Các thông số quang học của mô-đun thu phát này cũng đáp ứng các tiêu chuẩn an toàn laser Loại I theo FDA/CDRH và IEC-60825. Vỏ kim loại chứa các linh kiện điện tử được thiết kế để hạn chế tác động của nhiễu điện từ lên mô-đun và do đó cho phép mô-đun duy trì hiệu suất ổn định trong điều kiện khắc nghiệt.
Mô-đun thu phát BYXGD này được phát triển đặc biệt để cung cấp khả năng truyền tải đường dài nhiều loại dịch vụ trên các bước sóng CWDM cố định trong các giao thức tiêu chuẩn, và do đó, cung cấp một phương pháp cung cấp cơ sở hạ tầng cáp quang mạnh mẽ, có khả năng mở rộng cho nhiều ứng dụng khác nhau. Mô-đun thu phát này có thể được sử dụng kết hợp với các thiết bị CWDM MUX/DEMUX để mang lại hiệu suất tối đa khi sử dụng cáp quang và duy trì hiệu suất quang học và khả năng tương thích cao cho mọi ứng dụng.
Thông số kỹ thuật
| Nhãn hiệu | BYXGD |
| Form Factor | CWDM SFP |
| Data Rate | 2.488 Gb / s |
| Dải bước sóng hoạt động | 1270 nm - 1610 nm |
| Khoảng cách truyền tối đa | 80 km |
| Loại máy phát | Laser DFB |
| Loại máy thu | APD (1270-1370 nm), PIN (1390-1610 nm) |
| Công suất đầu ra máy phát | 0 đến 5 dBm |
| Độ nhạy thu | -30 đến -31 dBm (1270-1370 nm), -28 đến -29 dBm (1390-1610 nm) |
| receiver quá tải | > -9 dBm |
| Tỷ lệ tuyệt chủng | > 8.2 dB |
| Loại sợi | Sợi quang đơn mode (SMF) |
| Loại kết nối | LC hai mặt |
| điện áp | 3.3 V |
| Phạm vi nhiệt độ | Hoạt động: 0 ° C đến 70 ° C |
| Giám sát chẩn đoán kỹ thuật số | Hỗ trợ |
| Trọng lượng máy | 0.025 kg |
| Giao thức được hỗ trợ | 2x Kênh sợi quang, OC-48/STM-16 SDH/SONET, Các liên kết quang CWDM khác |
| Tuân thủ môi trường | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040.10 và 1040.11, RoHS |
| Công suất tiêu thụ | ≤ 1 W |
| Lớp an toàn laser | Lớp 1 FDA/CDRH và IEC-60825 |
