Bạn đang muốn mở rộng mạng lưới của mình bằng cách lắp đặt cáp quang mới đắt tiền? Sẽ thế nào nếu bạn có thể tận dụng những cáp quang đang sử dụng và truyền tải nhiều tín hiệu 1G trên một sợi cáp duy nhất, từ đó tăng dung lượng mạng?
1G CWDM Mô-đun SFP thực hiện chính xác điều đó! Sử dụng công nghệ Ghép kênh Phân chia Bước sóng Thô (CWDM), các mô-đun CWDM 1G cho phép đóng gói nhiều dữ liệu hơn vào ít sợi quang hơn. Công nghệ này không chỉ tiết kiệm sợi quang mà còn giảm chi phí triển khai.
Sau khi hiểu được cách một Mô-đun CWDM 1G hoạt động, đọc kỹ các thông số kỹ thuật của những sản phẩm này và các ví dụ về trường hợp sử dụng tốt nhất sẽ cung cấp cho bạn khả năng quản lý việc triển khai mạng dày đặc một cách hiệu quả.
Dòng sản phẩm 1G CWDM SFP: Tìm giải pháp hoàn hảo
Dòng sản phẩm SFP CWDM 1G đáp ứng các tùy chọn triển khai rộng rãi và linh hoạt cho nhiều bước sóng trong các ứng dụng dày đặc. Mỗi mô-đun hỗ trợ một kênh CWDM cụ thể, với các kênh được triển khai cách nhau 20 nm và bước sóng trải dài từ 1270 nm đến 1610 nm.
Điều này mang đến cơ hội cho các kỹ sư thiết kế mạng thiết kế một giải pháp triển khai phù hợp với nhu cầu cung cấp băng thông và nhà máy cáp quang hiện có. Các mô-đun này tương thích với nhiều loại thiết bị chuyển mạch, bộ định tuyến và thiết bị quang từ nhiều nhà cung cấp khác nhau, đảm bảo hoạt động trơn tru.
Hiệu suất sẽ đáp ứng các tiêu chuẩn nghiêm ngặt nhất của ngành, đồng thời vẫn đảm bảo chất lượng truyền dẫn đồng đều. Các mẫu xe sau đây có sẵn:
- CWDM SFP 1270 nm–Một lựa chọn tuyệt vời cho các liên kết khoảng cách ngắn đến trung bình với khả năng tách tín hiệu tốt.
- CWDM SFP 1290 nm–Một lựa chọn được ưa chuộng cho các cài đặt yêu cầu truyền dữ liệu đáng tin cậy cho khoảng cách mạng mở rộng.
- CWDM SFP 1310 nm→1610 nm–Cho phép tùy chọn bước sóng mở rộng cho các mạng đòi hỏi độ phức tạp và dung lượng.
Tất cả các thiết bị đều là giải pháp cắm và chạy (plug-and-play) với chức năng giám sát chẩn đoán, giúp việc bảo trì và khắc phục sự cố trở nên đơn giản. Các giải pháp này mang đến sự linh hoạt cho các nhà hoạch định mạng trong việc triển khai hoặc nâng cấp, đồng thời tối đa hóa việc sử dụng cáp quang và giảm thiểu nâng cấp cơ sở hạ tầng.
Danh mục đầy đủ các sản phẩm SFP CWDM 1G cũng có sẵn để bạn dễ dàng so sánh hoặc lựa chọn tùy theo mạng.

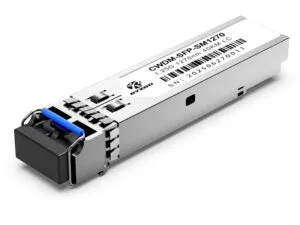

BYXGD-1.25Gb-CWDM-SFP-40KM: Mô-đun CWDM SFP hoạt động ở tốc độ 1.25 Gb/giây và có thể truyền dẫn qua cáp quang đơn mode lên đến 40 km. Mô-đun bao phủ dải bước sóng 1270 nm – 1610 nm với laser DFB truyền công suất đầu ra từ -5 đến 0 dBm bằng diode quang PIN có độ nhạy ≤ -24 dBm. Mô-đun đáp ứng tỷ lệ tiêu quang cần thiết cho truyền dẫn ổn định và giao diện LC cho kết nối dễ dàng.

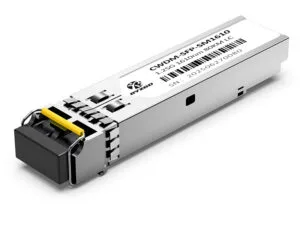

BYXGD-1.25Gb-CWDM-SFP-80KM: Mô-đun SFP CWDM này, với tốc độ truyền dữ liệu 1.25 Gb/giây, có khả năng truyền dẫn quang đơn mode lên đến 80 km. Mô-đun hoạt động ở bước sóng từ 1270 nm đến 1610 nm, với laser DFB truyền dẫn trong khoảng từ 0 đến 5 dBm và diode quang PIN có độ nhạy ≤ -24 dBm. Tỷ lệ suy giảm là 9 dB và giao diện mạng được thực hiện thông qua LC.
BYXGD-1.25Gb-CWDM-SFP-120KM:Bộ thu phát SFP CWDM 1.25 Gb/giây này đáp ứng các ứng dụng hệ thống CWDM, dễ dàng lắp đặt nóng. Thiết bị được trang bị laser DFB, công suất đầu ra có thể lựa chọn từ 0 đến 5 dBm, và bộ thu quang diode APD với độ nhạy ≤ -31 dBm. Thiết bị có tỷ lệ suy giảm 9 dB và giao diện LC đảm bảo kết nối mạng không cần dụng cụ.
Tại sao nên chọn 1G CWDM SFP? Những lợi ích mà nó mang lại cho mạng lưới của bạn
Với mô-đun SFP CWDM 1G, nhiều tín hiệu 1G có thể được truyền đồng thời trên một sợi quang bằng cách sử dụng Ghép kênh Phân chia Bước sóng Thô (CWDM). CWDM giống như một xa lộ nhiều màu, trong đó mỗi màu (hoặc bước sóng) là một luồng dữ liệu độc lập đi theo cùng một đường dẫn.
Nói cách khác, công nghệ này nhân băng thông hiệu dụng mà không cần lắp đặt nhiều sợi quang. CWDM truyền nhiều tín hiệu qua các bước sóng hoặc kênh riêng biệt cách nhau 20 nm trên phổ. Vì các bước sóng được phân tách với khoảng cách đủ xa, CWDM sẽ không gây nhiễu lẫn nhau và cho phép sử dụng tối đa sợi quang.
Thay vì đặt từng sợi quang riêng lẻ cho từng tín hiệu, CWDM giúp việc truyền tải nhiều bước sóng đến và đi từ một sợi quang trở nên kinh tế hơn. Ưu điểm chính của truyền dẫn CWDM là tiết kiệm đáng kể tài nguyên sợi quang.
Điều này rất quan trọng trong các mạng có mật độ cao, nơi cáp quang bị hạn chế. Hơn nữa, ít cáp quang hơn đồng nghĩa với việc giảm chi phí lắp đặt, tăng hiệu suất và giảm tình trạng lộn xộn của cáp. Mô-đun SFP CWDM 1G giúp rút ngắn thời gian triển khai vì bạn có thể lắp đặt và chấm dứt ít cáp quang hơn.
Để tìm hiểu thêm về công nghệ, ứng dụng và cấu hình CWDM, hãy xem Bài viết về CWDM so với WDM, vì nó thảo luận về kiến trúc chung, khả năng tương thích với công nghệ và phương pháp hiện có, cũng như xu hướng phát triển của ngành.
Nhìn chung, các mô-đun SFP CWDM 1G mang đến cách tiếp cận thực tế và tiết kiệm cho việc mở rộng mạng lưới, thậm chí có khả năng tối ưu hóa cơ sở hạ tầng hiện có trong khi vẫn duy trì hiệu quả về hiệu suất.
Đi sâu vào hiệu suất 1G CWDM SFP
Việc nắm rõ thông số kỹ thuật của mô-đun SFP CWDM 1G là điều cần thiết để hiểu rõ các yêu cầu cho việc triển khai mạng lưới dày đặc. Mô-đun SFP CWDM hoạt động bằng cách sử dụng nhiều bước sóng riêng biệt, thường cách nhau 20 nm trên các bước sóng từ 1270 nm đến 1610 nm.
Việc chọn đúng cặp bước sóng đảm bảo bạn không bị nhiễu tín hiệu, đồng thời tăng hiệu quả ghép kênh. Nhu cầu về cáp quang sẽ khác biệt đáng kể so với các mô-đun SFP 1G truyền thống, vì CWDM cho phép nhiều kênh trên một sợi quang và giảm số lượng cáp cần thiết.
Việc căn chỉnh bước sóng cẩn thận là rất quan trọng, vì việc căn chỉnh sai có thể dẫn đến suy giảm tín hiệu nghiêm trọng hoặc mất tín hiệu. Độ phức tạp của việc lắp đặt thường tăng lên khi triển khai hệ thống CWDM do nhu cầu lập kế hoạch bước sóng chính xác, cũng như các thiết bị ghép kênh khác.
Tuy nhiên, đây chỉ là một cái giá nhỏ so với việc giảm chi phí triển khai cáp quang và cơ sở hạ tầng vật lý. Bảng sau đây so sánh mô-đun SFP CWDM 1G với các mô-đun SFP 1G truyền thống về các yếu tố khác:
So sánh khía cạnh
| Yếu tố | SFP 1G CWDM | SFP 1G truyền thống |
| Nhu cầu sợi | Sợi đơn hỗ trợ nhiều kênh | Một sợi trên mỗi kênh |
| Mô-đun đa dạng | Nhiều bước sóng (1270nm-1610nm) | Bước sóng đơn tiêu chuẩn (thường là 1310nm) |
| Cài đặt phức tạp | Cao hơn, đòi hỏi quản lý bước sóng và bộ ghép kênh | Thấp hơn, cắm và chạy với hệ thống cáp đơn giản |
| Chi phí | Giá ban đầu cao hơn do thiết bị ghép kênh; giá tổng thể thấp hơn do tiết kiệm cáp quang | Chi phí thu phát ban đầu thấp hơn; chi phí cáp quang và cáp cao hơn |
| Các ứng dụng tiêu biểu | Triển khai mạng đô thị, trường học hoặc trung tâm dữ liệu dày đặc đòi hỏi phải tiết kiệm cáp quang | Triển khai điểm-đến-điểm đơn giản hoặc mật độ thấp |
Khi lựa chọn mô-đun CWDM SFP, những cân nhắc chính bao gồm đảm bảo bước sóng CWDM khớp với nhau tại mỗi điểm cuối để quá trình truyền thông có thể diễn ra như mong đợi và đảm bảo ngân sách công suất cho phép tín hiệu truyền đi mà không có lỗi.
Khi các nhà hoạch định mạng xem xét những chi tiết này, họ có thể phát triển sự cân bằng phù hợp giữa khả năng mở rộng, chi phí và độ phức tạp khi muốn nâng cấp hoặc mở rộng mạng cáp quang bằng mô-đun SFP CWDM 1G.
Khắc phục sự cố 1G CWDM SFP: Các sự cố thường gặp và giải pháp
Khi triển khai SFP CWDM 1G, bạn có thể gặp phải những thách thức cụ thể khác, chẳng hạn như xung đột kênh bước sóng, trong đó các bước sóng có thể truyền đồng thời hoặc các nhiệm vụ có thể được chỉ định không chính xác, khiến chúng không thể truyền cùng nhau hiệu quả.
Điều này tương tự như việc phát sóng hai đài phát thanh trên cùng một tần số. Thay vì nghe nhạc, bạn chỉ nghe thấy tiếng nhiễu, hoặc chất lượng bị mất ở đâu đó trong quá trình truyền dẫn. Các vấn đề khác mà bạn có thể thường xuyên gặp phải là nhiễu xuyên âm đa tín hiệu, khi tín hiệu từ các kênh liền kề lẫn vào tín hiệu bạn đang cố gắng truyền đi, và thay vì nhận được đường truyền ổn định, bạn lại nhận được chất lượng đường truyền kém.
Kết nối sợi quang không đúng cách, đầu nối bẩn, v.v. đều có thể góp phần gây ra nhiễu xuyên âm, nhưng không phải lúc nào cũng vậy. Sự không khớp bước sóng cũng có thể góp phần gây ra các vấn đề về hiệu suất—hãy nhớ rằng bạn phải sử dụng các bước sóng bổ sung ở cả hai đầu truyền dẫn. Tìm hiểu cách khắc phục sự cố của Mô-đun SFP/SFP+.
Nếu bạn có SFP ở mỗi đầu phát cùng bước sóng, tín hiệu sẽ không được nhận chính xác ở đầu kia. Sau khi xác định được lỗi, bạn có thể chuyển sang xử lý sự cố. Bạn có thể bắt đầu bằng một số lệnh CLI, chẳng hạn như:
hiển thị chi tiết giao diện thu phát
hiển thị giao diện quang học
Các lệnh hiển thị mức công suất Tx/Rx, nhiệt độ mô-đun và thông tin bước sóng, tất cả đều rất quan trọng để thu hẹp phạm vi lỗi. Bạn có thể xác định xem có bất thường về mức công suất hay bước sóng không nhất quán hay không để xác định sự không khớp hoặc suy giảm tín hiệu.
Nhiệm vụ bảo trì định kỳ sẽ bao gồm vệ sinh đầu nối, kiểm tra đường truyền sợi quang xem có bị cong vênh hoặc hư hỏng không, và xác nhận các cặp bước sóng chính xác. Khuyến nghị nên tuân thủ quy trình xử lý sự cố có cấu trúc để đảm bảo hiệu suất đạt được và sử dụng phương pháp xử lý sự cố dự đoán được để đưa mạng SFP CWDM 1G trở lại hiệu suất tối ưu.
Triển khai thành công 1G CWDM SFP trong mạng lưới đô thị
Một nhà cung cấp dịch vụ truyền thông đô thị đang gặp khó khăn do nhu cầu băng thông tăng trưởng trong khi cơ sở hạ tầng cáp quang lại bị hạn chế. Thay vì phải chịu chi phí lắp đặt cáp quang mới, họ đã chọn giải pháp sử dụng chip SFP CWDM 1G để tối ưu hóa những gì họ có.
Nhờ sử dụng công nghệ CWDM, nhà cung cấp dịch vụ có thể ghép tối đa 18 kênh 1G riêng biệt trên một cặp cáp quang. Chỉ riêng điều này đã giúp giảm hơn 70% lượng cáp quang sử dụng so với các kết nối điểm-điểm truyền thống.
Việc triển khai chúng cũng đơn giản hóa việc quản lý cáp và giảm thiểu yêu cầu về không gian vật lý trong tủ mạng. Dự án đã giảm chi phí đầu tư khoảng 35%, giúp tiết kiệm cả chi phí thiết bị và nhân công lắp đặt.
Thời gian lắp đặt được rút ngắn vài tuần, cho phép nhà cung cấp dịch vụ đáp ứng nhanh chóng nhu cầu tăng cao mà không cần thêm thời gian hoặc hạn chế về nguồn lực. Việc triển khai thành công này đã chứng minh khả năng tận dụng các mô-đun SFP CWDM để thực hiện các kế hoạch mở rộng mạng lưới ở quy mô lớn, đồng thời giảm thiểu chi phí đầu tư cơ sở hạ tầng cáp quang mới.
Đây là giải pháp kinh tế tuyệt vời cho những môi trường đô thị đông đúc đang thiếu năng lực.
Câu Hỏi Thường Gặp
CWDM 1G hoạt động bằng cách ghép nhiều bước sóng vào một cặp sợi quang, do đó tăng băng thông tổng thể. BiDi 1G truyền dữ liệu hai chiều trên một sợi quang duy nhất bằng cách sử dụng các bước sóng ghép nối.
Hầu hết các mô-đun sẽ hoạt động trong phạm vi từ 20 km đến 80 km tùy thuộc vào ngân sách điện năng và thiết bị mạng.
Có, nhưng hãy kiểm tra cả ma trận tương thích của nhà sản xuất và mức phần mềm, vì một số loại thiết bị chuyển mạch có thể có những hạn chế.
Liên hệ với chúng tôi để có giải pháp tốt nhất
Mô-đun SFP CWDM 1G là giải pháp tuyệt vời để tăng cường sử dụng cáp quang đồng thời giảm chi phí triển khai. Khả năng truyền nhiều luồng dữ liệu trên ít sợi quang hơn đồng nghĩa với việc mở rộng mạng lưới trở nên đơn giản hơn và cần ít cơ sở hạ tầng vật lý hơn để hỗ trợ các mạng hiện có.
Kiểm tra tính đa dạng của sản phẩm để tìm sản phẩm phù hợp nhất với ứng dụng cáp quang của bạn. Nếu có thêm thắc mắc hoặc cần giải pháp tùy chỉnh, vui lòng liên hệ với đội ngũ hỗ trợ kỹ thuật của sản phẩm để được hỗ trợ nâng cấp tiết kiệm cáp quang.
