SFP Modül Sıcaklığına İlişkin Kapsamlı Kılavuz: Aşırı Isınma Felaketlerini Önlemeye Yönelik Stratejiler ve Uygulamalar

Kompakt boyutta olmasına rağmen, SFP modülleri neredeyse tüm ağ iletişimleri için merkezi öneme sahiptir. Ancak, SFP modüllerinde kullanıcının bilgisi olmadan ağ kesintilerine veya donanımda kalıcı hasara yol açabilen gizli bir güvenlik açığı vardır: aşırı ısınma. Bir SFP modülünün aşırı ısındığını fark ettiğinizde, işler çoktan ters gitmiş olabilir ve bu da maliyetli arızalara ve onarımlara yol açabilir.
Ağ özelliklerinizi istikrarlı tutmak ve yatırımınızla ilgili riskleri en aza indirmek için SFP modülü sıcaklık dalgalanmalarının nasıl ele alınacağını anlamak zorunludur. Bu kılavuzda, ısıya neyin sebep olduğundan, SFP modül sıcaklıklarınızı gerçek zamanlı olarak izlemeye, ısı yönetimi tekniklerine ve önleyici bakıma kadar her şeyi ele alacağız. Bu en iyi uygulamalarla, aşırı ısınma sorununun daha en başından önlenmesine ve genel olarak daha iyi ağ operasyonlarına yol açabiliriz.

SFP Sıcaklığı Neden Ağ Kararlılığının Görünmez Katili?

SFP sıcaklığı, ağ kararlılığını çoğu kişinin sandığından çok daha fazla tehdit edebilir. Güvenli seviyenin üzerindeki en ufak bir artış bile performansı etkiler ve SFP'nizin veya ekipmanınızın genel ömrünü kısalttığı kanıtlanmıştır. Ağınızı bir koşucu olarak düşündüğünüzde, sıcaklık kramp gibidir ve tüm antrenmanlarınızdan sonra yarış temponuz yavaşladığında yaralanma riskiyle karşı karşıya kalırsınız. Bu durumda yaralanma, donanım kesintileri veya arızaları anlamına gelir.
Sıcaklıktaki artış, verilerin kesintisiz iletilmesinin anahtarı olan optik modüllerin arızalanma oranındaki artışla doğrudan ilişkilidir. Ağınızda ısı biriktiğinde, sinyal kalitesi düşer ve hata oranları artar; bağlantı bazen düzensiz olabilir veya tamamen kesilebilir. Tüm bunların bir araya gelmesine SFP sıcaklık etkisi denir ve bu, işletmelerin güvenilirliğe güvenememelerinin nedenidir.
Çalışma sıcaklığı, optik modüllerin kullanım ömrüyle doğrudan ilişkili olabilir. Bazı modüller uzun süre aşırı sıcak çalıştığında verimli bir şekilde çalışmayabilir ve beklenmedik bir değişim gerekebilir. Bu durum, ağ kesintisine ve mevcut ağın bakımı için ek maliyetlere yol açar.

Daha yüksek SFP sıcaklığının tipik etkileri şunlardır:

1. Veri kaybına veya yeniden iletimlere yol açan sinyal doğruluğu eksikliği
2. Dahili bileşenler sınır değerlerden daha hızlı yıpranır ve bu da optik modüllerin beklenenden daha hızlı bitmesine neden olur
3. Modül nedeniyle oluşan ağ istikrarsızlığı, öngörülemeyen kesintilere yol açıyor

Çoğu zaman olduğu gibi, tehdidi göremediğinizde, tehdidi anlayamazsınız. SFP çalışma sıcaklığını anlamak, performans ve uzun ömür açısından ağın diğer tüm bileşenlerini veya işlemlerini güvence altına alacak şekilde önemlidir. Bu nedenle, aşırı ısınma arızasını önlemek, güvenilir ve verimli bir operasyon için çok önemlidir.

SFP Modüllerinin Aşırı Isınmasına Ne Sebep Olur? Dört Ana Isı Üretim Faktörü Açıklandı

SFP modülleri güçle çalışır ve ısı üretir. Bildiğiniz gibi, ısı birikerek çeşitli temel nedenlerden dolayı aşırı ısınmaya neden olabilir. Aşırı ısınma meydana gelmeden önce nedenleri bilmek, aşırı ısınma sorunlarını azaltmanıza ve nihayetinde sağlıklı bir ağ sürdürmenize yardımcı olacaktır. Aşırı ısınmaya neden olan dört etken şunlardır:

SFP Güç Tüketimi

10G, 25G veya 40G gibi farklı SFP model numaraları görebilirsiniz ve bu farklı modül tipleri için güç tüketiminin büyük ölçüde değiştiğini bilmek önemlidir. Genel bir kural olarak, daha yüksek hızlı bir modülse, büyük olasılıkla daha fazla enerji tüketir ve ardından daha fazla ısı üretir. Bunu, daha hızlı giden bir araba motoruna benzetebilirsiniz; saatte daha fazla yakıt tüketir ve motorda daha fazla ısı üretir. SFP güç tüketimi, bir modülün çalıştırıldığında ne kadar ısı ürettiğini belirleyen temel faktördür.

Liman Yoğunluğu

Bir anahtar veya yönlendirici gibi bir ekipmanda birbirine sıkıca yerleştirilmiş çok sayıda SFP modülü, ısıyı yoğunlaştırabilir. Her port ısı üretir ve birbirlerine yakın aralıklarla yerleştirilmiştir, bu da ısıyı paylaştıkları ve dolayısıyla herhangi bir porttaki sıcaklığı artırdıkları anlamına gelir. Çok küçük bir odadaki birkaç ampulü düşünün; hepsi birlikte, oda sıcaklığını tek bir ampulden çok daha hızlı artırır.

Ortam Ortamı

Bir SFP modülünü çevreleyen hava, ısının ortama ne kadar etkili ve zamanında dağıtılacağını belirler. Havalandırması zayıf bir veri merkezinde veya kabindeyseniz ya da odanız sıcaksa, soğutma engellenecek ve bu da SFP sıcaklıklarının yükselmesine neden olacaktır. Ortam ısısı, sıcak ve nemli bir gündeki nem gibidir; cihazların soğumasını zorlaştırır.

Yetersiz Soğutma Çözümleri

Soğutma yetersizse, ısı oldukça hızlı birikecektir. Pasif ısı emiciler, fanlar veya gelen hava akışı, kullanılan ekipman için yeterli olmalıdır. Yeterli soğutma sağlanmazsa, SFP modülleri ısıyı düzgün bir şekilde dağıtamayacak ve sonunda bazı ekipman özellikleri için belirlenen eşikleri aşarak arıza riskiyle karşı karşıya kalacaktır.
Özetle, aşırı ısınma, güç tüketimi arttığında, birden fazla bağlantı noktası ısı kaynağı olarak gruplandığında, ortam ısısı dağılımını sınırladığında ve soğutma yetersiz kaldığında meydana gelir. Dört alanın her birinde hangi işlemi gerçekleştireceğinizi belirtmek, ısı üretimi ve ısı gideriminin dengeli örneklerini sunarak ağ bileşenlerini koruyacak ve istikrarlı performans sağlayacaktır.

Arıza Öncesinde SFP Aşırı Isınmasının Erken Uyarı İşaretlerini Nasıl Fark Edebilirsiniz?

Ağ kesintilerini önlemek için SFP aşırı ısınmasının belirtilerini erken fark etmek önemlidir. Tıpkı bir arabanın durma noktasına geleceğine dair sinyaller vermesi gibi, ağınız da aynısını verir; fark şu ki, sinyaller genellikle bir modül arızalanmadan çok önce ortaya çıkar ve bu sinyalleri tanıyabilmek, zamanında harekete geçebilmek için hayati önem taşır.

Sıcaklık Kayıtları

Sıcaklık kayıtlarının tutulması ve bilgilerin zaman içinde izlenmesi, olağandışı artışların görülmesini sağlayacaktır. SFP'ler Mevcut sıcaklığı bildiren Dijital Optik İzleme (DOM) özelliğini destekler. Kayıtları düzenli olarak izlemek, aşırı ısınmanın bir endişe kaynağı olduğuna sizi ikna eden kanıt kalıplarını belirlemenize yardımcı olacaktır.

Beklenmeyen Gürültü veya Hızlanan Fanlar

Soğutma fanları, cihazı artan ısıyla soğutmaya çalışırken bir üst seviyeye çıkabilir ve hızlanabilir veya hatta gürültü yapabilir. Fanlar aniden devir hızlarını artırdıklarında veya normalin dışında sesler çıkarmaya başladıklarında, büyük olasılıkla içeride bir sorun olduğunun göstergesidir. Fön makinesinin fişinin takılıp çıkarılmasına benzer şekilde, bu durum cihazın zorlandığı ve ısınmaya başladığı anlamına gelebilir.

Aralıklı Bağlantı Sorunları

Isı, sinyal bütünlüğünün düşmanıdır ve veri iletimini kesintiye uğratan sinyaller, SFP sıcaklık sorunlarına kolayca işaret edebilir. Bağlantı birden fazla kez kesilirse veya veri aktarımları yavaşlarsa ya da donuyormuş gibi görünürse, bu "sinyal aksaklıkları" tipik eski tip bir ampuldeki ışığa benzer; sürekli yanıp sönüyorsa, tamamen sönmesinin uzun sürmeyeceğini bilirsiniz.

Ağ Sıcaklık Uyarı Sistemleri

Birden fazla ağ cihazı, cihazın sıcaklığıyla ilgili uyarılar yapılandırmanıza olanak tanır. Bu uyarılar, sıcaklığı kontrol etmeniz için bir gösterge sağladıkları için faydalı olabilir. Sıcaklık belirli bir sınırı aşarsa, bir ağ uyarısı oluşabilir ve bu da yöneticinin sıcaklıkla ilgili endişeleri nedeniyle daha hızlı düzeltici işlem yapmasına olanak tanır.

Aşırı ısınmayı erken fark etmenize yardımcı olacak birkaç önemli hatırlatma:

• Sıcaklık verilerini düzenli olarak inceleyin ve analiz edin
• Anormal gürültüye veya aniden hızlanan soğutma fanlarına dikkat edin
• Ağ kullanımı sırasında yavaşlık veya normalin üzerinde yavaşlık sorunlarını araştırın veya izleyin
• Donanım destekliyorsa, gerçek zamanlı bir ağ cihazı sıcaklık uyarı sistemi uygulayın

Aşırı ısınmanın erken belirtilerinin farkına varılması ve vurgulanması, optik modülün ve ağın kullanım ömrünün uzamasına yardımcı olabilir. Sorunların zamanında ve erken bir aşamada ele alınması, küçük sorunların maliyetli arızalara dönüşmesini önlemeye yardımcı olabilir.

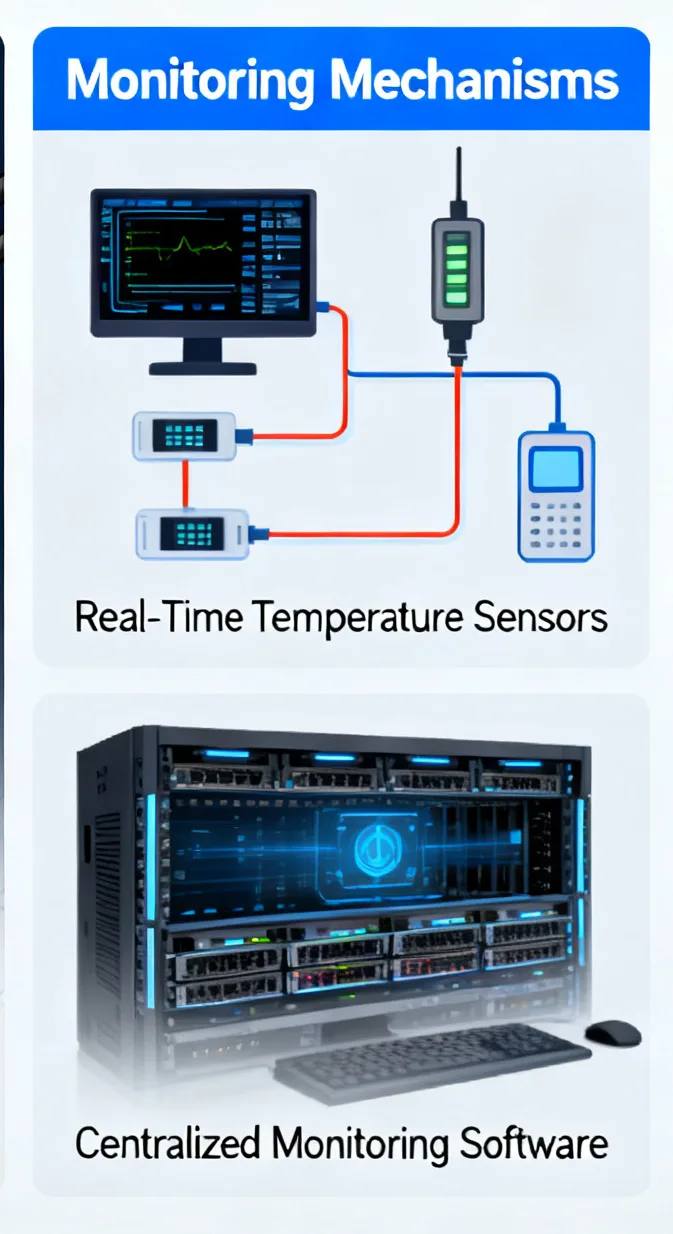

DOM ve SNMP Kullanarak SFP Sıcaklığı Gerçek Zamanlı Nasıl İzlenir?

SFP sıcaklık yönetiminin sağlanması, zaman içinde sürekli ve doğru gözlem gerektirir. Dijital Optik İzleme (DOM), modüle entegre bir termometre olup, yalnızca SFP sıcaklık ölçümlerini değil, aynı zamanda voltaj ve lazer öngerilim akımı gibi önemli verileri de sağlar. Bu nedenle, SFP sıcaklık seviyelerinin izlenmesi bundan daha basit ve güvenilir olamazdı.
DOM, bu parametreleri sürekli olarak okur ve bilgileri modülün arayüzü aracılığıyla iletir. Ağ mühendisleri, ekipmanı açmadan veya hizmeti kesintiye uğratmadan sıcaklık eğilimlerini gözlemleyebilir. DOM'u, SFP'niz için sürekli olarak sağlık ölçümlerini inceleyen bir akıllı saat olarak düşünebilirsiniz.
Gerçek zamanlı uyarılar almak ve her şeyi incelemek üzere saklamak için Basit Ağ Yönetim Protokolü'nü (SNMP) DOM okumalarıyla entegre edin. SNMP, birden fazla cihazdan sıcaklık verilerinin çıkarılmasını ve sürekli izleme için bir gösterge paneli oluşturulmasını sağlar.

SFP sıcaklığını izlemek için SNMP yapılandırmasının adımları basitçe aşağıdaki gibi özetlenebilir:

• Cisco veya Juniper anahtarları gibi ağ aygıtlarınızda SNMP'yi etkinleştirin
• SFP modülü sıcaklıkla ilgili verileri için OID'yi tanımlayın
• Mühendislerinizi anormal okumalar konusunda bilgilendirmek için uyarılar için sıcaklık eşikleri oluşturun
• Sıcaklık verilerinizi depolamak ve görselleştirmek için bir ağ yönetim sistemi kullanın

Etkinleştirildiğinde, SFP sıcaklık ölçümleri, SNMP uyarıları tarafından tespit edilen aşırı ısınma olaylarına hızlı bir şekilde yanıt vermek için kullanılır. SNMP aracılığıyla DOM'a entegre edilen sıcaklık izleme, sorunlara erken yanıt vererek ağda istikrar sağlarken, aynı zamanda soğutmanın zaman içinde etkili olduğunu da doğrular.

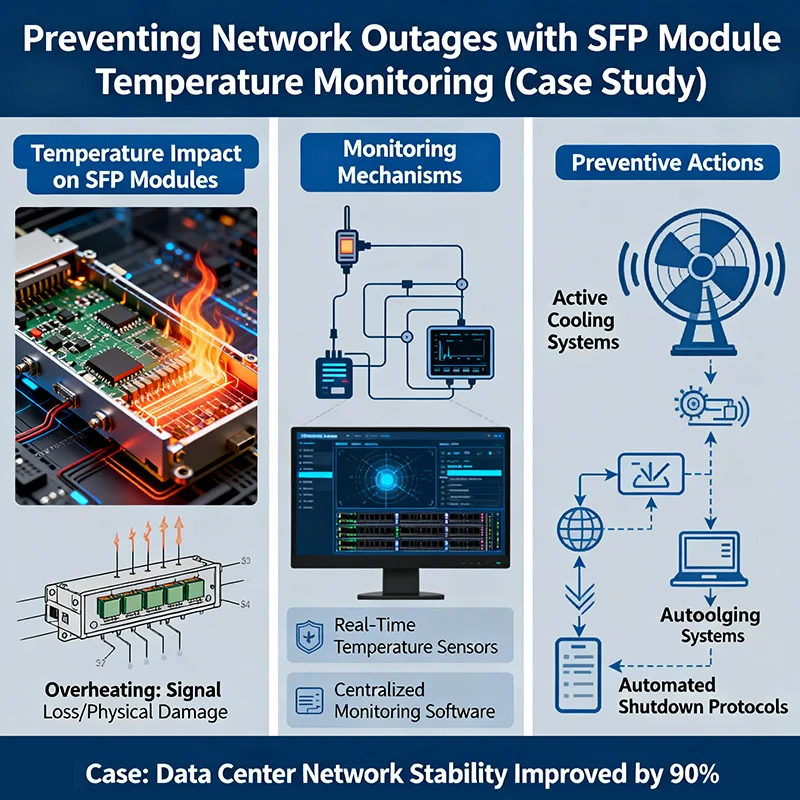

Sıcaklık İzlemenin Ağ Kesintisini Önlediği Gerçek Bir Vakadan Neler Öğrenebiliriz?

Bir zamanlar, bir kuruluş aylarca, BT uzmanları için görünürde hiçbir sebep veya açıklama olmayan ağ kesintileri yaşamıştı. Ağın çeşitli kısımlarında birkaç ay süren sorun giderme çalışmalarının ardından, trafik yoğunluğu arttıkça SFP modüllerinin ısındığını keşfettiler. Bu, basit sıcaklık izlemenin büyük ağ kesintilerini önlemeye nasıl yardımcı olduğunun açık bir örneğidir.

Kuruluş, gerçek zamanlı uyarılar veren bir sıcaklık izleme sistemi kullanmış, altyapının belirli bölümlerinin sıcaklığını ölçmüş (Dijital Optik İzleme) ve BT'de yaygın bir yönetim sistemi olan SNMP kullanarak uyarıları etkinleştirmişti. Üst ve alt eşik alarmları ayarlamışlardı; bu alarmlar, BT ekibi üyelerine güvenli olmayan yüksek ve düşük sıcaklık seviyelerine yaklaştıklarında uyarılar gönderiyordu. Bu sayede BT ekibi, bir donanım arızası meydana gelmeden önce felaketi önlemek için gerekli önlemleri alabiliyordu.

Sadece birkaç günlük izlemeden sonra, izleme sonuçları birkaç modülde ara sıra belirlenen sınırın biraz üzerinde bir değer gösterdi. BT uzmanları, SFP modüllerinin soğutma önlemlerini iyileştirmek ve bazı iş yüklerini yeniden dağıtmak için dakikalar içinde harekete geçti. Sistem kesinti riski alarmı verse de, kapsamlı izleme sistemi ve atılan adımlar kesinti süresini azaltmaya ve optik bir modülün hasar görme olasılığını düşürmeye yardımcı oldu.

Aşağıda SFP aşırı ısınma vaka çalışmasının özeti yer almaktadır:

• Sıcaklık sınırlarını belirlemek için erken uyarı göstergeleri olarak alarm eşikleriyle sıcaklıkları izleyin
• Hızlı müdahale için önceden belirlenmiş limitlere sahip izleme sistemlerini kullanın
• Hafif sıcaklık artışları, yönetebileceğimiz sistem risklerini gösteriyor
• Ağ kesintisini azaltmanın anahtarı sabit sıcaklıkları korumaktır

Bu örnek, tehditleri azaltmak için izlemenin güçlü bir araç olduğunu göstermektedir. Ağınızın bir parçası olarak sıcaklığın izlenmesi ve kontrol edilmesi, sorunların maliyetli ve hizmeti kesintiye uğratan sorunlara dönüşmeden önce tespit edilmesine yardımcı olur.

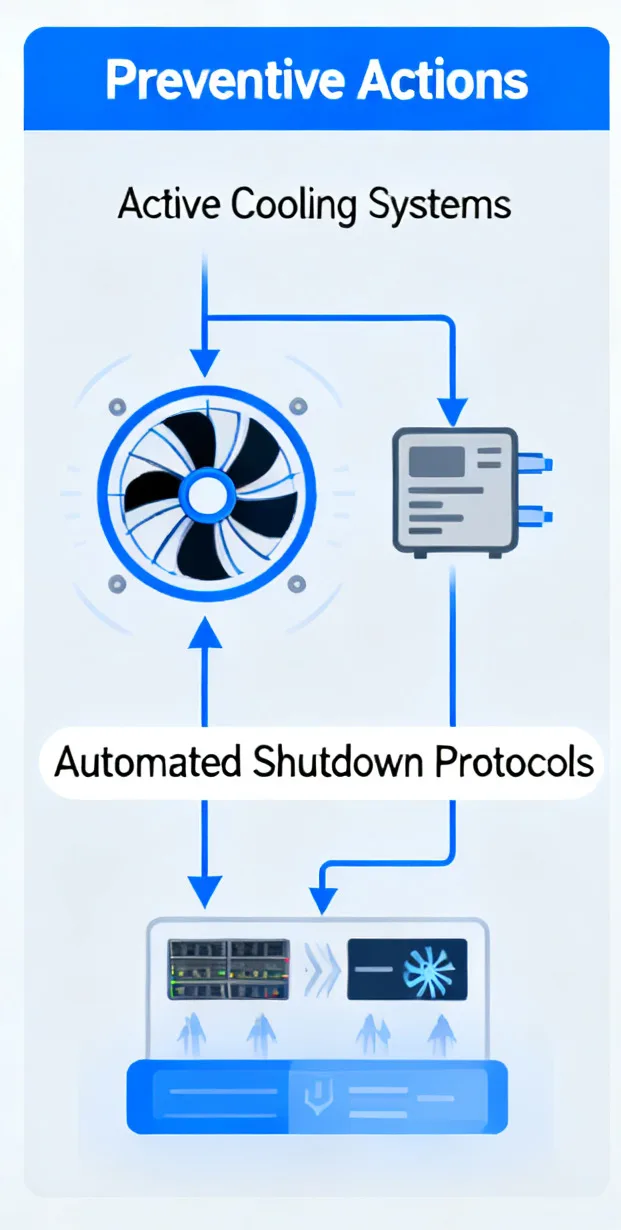

SFP Modülleri için Pasif, Aktif ve Çevresel Soğutma Çözümleri Arasında Nasıl Seçim Yapılır?

SFP modülleri için uygun çalışma sıcaklığının korunması, soğutma yöntemi seçimine bağlıdır. Soğutma yöntemleri maliyet, karmaşıklık ve etkinlik açısından farklılık gösterdiğinden, soğutma yöntemlerinin ağın ihtiyaçlarıyla uyumlu olması önemlidir.
Pasif soğutma, modüllere bağlı ısı emiciler veya termal pedlerden oluşur. Isı emiciler veya termal pedler, tıpkı ocakta metal bir tavada bir şeyler pişirirken olduğu gibi, hareketli parça olmadan ısıyı emer ve dağıtır. Isı kaynağından çıkarıldıktan sonra oldukça hızlı bir şekilde soğur. Pasif soğutma yöntemleri genellikle daha ucuzdur ve herhangi bir güç gerektirmez, ancak yeterli hava akışı olduğunda en iyi soğutma verimliliğini sağlarlar.
Aktif soğutma, modüller arasında havayı hareket ettirerek ısıyı uzaklaştırmak ve dağıtmak için fan veya üfleyicilere dayanır. Aktif soğutma yöntemleri, tıpkı sıcak bir günde serinlemek için fan kullanıyormuşsunuz gibi, ısıyı hızla uzaklaştırır. Aktif soğutma, yüksek buharlaşma ısısını yönetmede pasif soğutmadan daha iyidir, ancak daha maliyetli, daha gürültülüdür ve bakım gerektirir.
Çevresel soğutma, HVAC sistemleri (ısıtma, havalandırma, klima) veya soğuk koridor/sıcak koridor yaklaşımlarını kullanarak veri merkezinin yakın çevresindeki ortama odaklanır. Oda sıcaklığı ve hava akışı yönetilirse, SFP modülleri de dahil olmak üzere ekipman türünden bağımsız olarak tüm ekipmanların optimize edilmiş koşullara sahip olması en iyisidir. Ancak, daha büyük bir sermaye yatırımı ve mevcut altyapıda değişiklikler söz konusu olacaktır.

Uygun soğutma çözümünün seçimi, SFP'lerin ısı dağılımı gereksinimleri, alan kısıtlamaları ve bütçe konuları dahil olmak üzere çeşitli faktörlere bağlıdır. En iyi çözümleri sağlamak için seçenekler birleştirilebilir. Pasif soğutmanın çevresel hava akışıyla desteklendiği bir ısı dağılımı örneği, verimliliği artırmaya yardımcı olabilir, ancak aşırı masrafa neden olmaz.
Farklı yöntemlerin avantaj ve dezavantajlarını göz önünde bulundurarak, SFP modüllerini koruyan ve istikrarlı bir ağ sağlayan özelleştirilmiş bir soğutma planı geliştirmeye yardımcı olur.

SFP Isı Yönetiminde Kabin ve Raf Düzeni Neden Önemlidir ve Nasıl Optimize Edilir?

Ağ ekipmanlarının kabin ve raflar içindeki yerleşimi de ısı yönetimi üzerinde önemli bir etkiye sahiptir. Kötü bir yerleşim, tıpkı bir oda dolusu insanın hava akışını kısıtlayarak sıcaklığın sürekli yükselmesine ve SFP modüllerinin ısınmasına neden olabileceği gibi, ısıyı hapsedebilir.
Uygun veri merkezi kabin/raf düzeni hava akışını dikkate alır. Soğuk ve sıcak koridorların tasarımı, soğuk giriş havası ile sıcak çıkış havasını ayırarak ikisinin birbirine karışmasını önler. Benzer şekilde, sıcak hava soğuk havadan doğrudan ekipmanın ön kısımlarına yönlendirilir ve bu da ekipmanın verimli bir şekilde soğutulmasına yardımcı olur.
Kablo yönetimi de bunda rol oynar. Dağınık kablolar veya çok fazla kablo hava akışını engelleyebilir ve SFP modüllerinin etrafında adeta bir battaniye gibi davranarak ek ısının hapsolmasına neden olabilir. İyi yönetilen bir kablolama sistemi, yönetici dikey veya yatay olarak monte edilirse hava akışını ve havalandırmayı iyileştirebilir.

Uygun bir düzen aşağıdakilerin uygulanmasını gerektirir:

• Yüksek güçlü cihazların daha iyi hava akışına sahip bölgelere yerleştirilmesi
• Raflar arasında (mümkün olduğunda) biraz boşluk bırakarak ağ ekipmanlarının aşırı kalabalıklaşmasını önleyin
• Daha yeterli ısı kaçışına izin vermek için havalandırma delikleri veya delikli kapılar sağlamak

Ağ ekipmanınızı doğru şekilde soğutarak ve kabin tasarımında stratejik davranarak, SFP'lerin daha güvenli bir sıcaklıkta kalmasına yardımcı olabilirsiniz. Bu, daha uzun modül ömrü ve daha tutarlı ağ performansı elde etmenize yardımcı olurken, aynı zamanda termal stresi de en aza indirir.

Dolapların yerleşimini uygun şekilde planlamak için zaman ayırmak, tüm soğutma çabalarınız için daha iyi bir temel sağlayacak ve sıcaklık kontrolünü daha öngörülebilir ve verimli hale getirecektir.

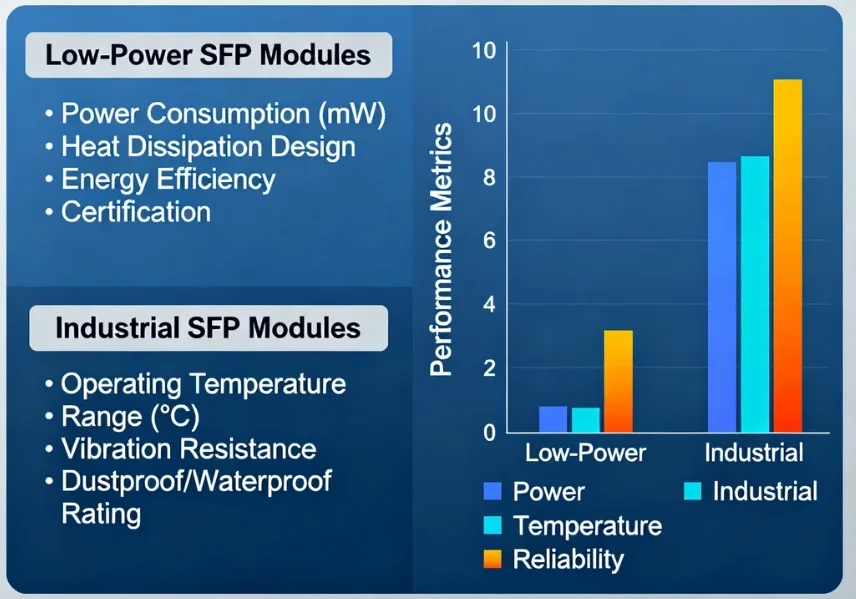

Başlangıçtan itibaren ısıyı en aza indirmek için düşük güçlü veya endüstriyel sınıf SFP modülleri nasıl seçilir?

Uygun bir SFP modülüyle başlamak, üretilen ısıyı ve ağ bağlantısının genel kararlılığını doğrudan etkiler. Düşük güçlü SFP modülleri ve endüstriyel sınıf SFP modülleri olmak üzere birkaç DRST seçeneği mevcuttur.
Düşük güçlü SFP modülleri esasen verimlilik odaklıdır. Düşük güçlü bir SFP modülü, hibrit otomobillere ve yakıt tüketimlerine benzer şekilde çalışır; daha az elektrik enerjisi tüketir ve buna bağlı olarak ısı üretirler. Örneğin, yaygın düşük güçlü seçeneklerin güç tüketimi yaklaşık 0.5 ila 1 watt arasındayken, tipik bir SFP modülü genellikle 1.5 watt veya daha fazladır.
Endüstriyel SFP modülleri dayanıklılık, uzun ömür ve sıcaklık toleransını ön plana çıkarır. Aşırı çevre koşulları devam etse de, -40°C ile 85°C gibi daha geniş bir sıcaklık aralığında çalışabilen SFP modülleri de mevcuttur.

Bir SFP seçimi oluştururken şunları dahil etmeyi taahhüt ederim:

• Güç Tüketimi—Aktif güç tüketimi: ne kadar az olursa o kadar iyi; genellikle daha az ısı ve soğutma maliyeti olur.
• Sıcaklık Aralığı—Aralık ne kadar büyükse o kadar iyidir; genellikle endüstriyel aşırılıkları ifade eder.
• Güvenilirlik—Güvenilirlik üreticinin itibarına bağlıdır, ancak endüstriyel modüller genellikle daha sıkı testlere tabi tutulur.

Isı oluşumunu kaynağında azaltmak için, düşük güçlü ve endüstriyel sınıf SFP'ler aramak, verimlilik ve dayanıklılık arasında denge kurmanın iyi bir yoludur. Düşük güçlü veya endüstriyel sınıf SFP modülleri seçme kararı, kaynaktaki termal stresi azaltmaya önemli bir katkı sağlar ve bu da optik modülün uzun ömürlülüğüne ve sürdürülebilirliğine katkıda bulunur.

SFP'nin Aşırı Isınmasına Yol Açan Yaygın Hatalar Nelerdir ve Bunlardan Nasıl Kaçınılır?

Çoğu durumda aşırı ısınma, ağ ekipmanlarının kurulum ve bakımı sırasında yapılan basit hatalardan kaynaklanır. Bu tür hataların gözden kaçırılması, felaket boyutunda hasarlara yol açabilir. Öte yandan, bunları fark edersek, sorunlar ortaya çıkmadan önce onları önlemeye yardımcı olabiliriz.

Hatalar:

• Yanlış Kurulum: SFP modüllerinin zorla yerleştirilmesi veya yanlış yerleştirilmesi, ısı yollarının düzgün çalışmamasına ve kontakların bozulmasına neden olabilir. SFP modülleri doğru hizalama gerektirdiğinden, modülleri her hizaladığımızda daha iyi ısı transferi ve sinyal kalitesi sağlanır.
• Havalandırmayı Doğru Şekilde Yapmayı Unutmak: Cihazları dar alanlara sıkıştırmak veya cihazın havalandırma deliklerini kapatmak, ısının hapsolmasına ve aşırı ısınmaya neden olabilir. Tıpkı bir radyatörün üzerinin kapatılmasının odayı ısıtmasını engellemesi gibi, SFP hava akışının engellenmesi de sorunlara yol açar.
• Temizlik Yapılmıyor: Toz bir yalıtkandır. Toz, cihazların içinde birikir ve SFP modüllerini ve kafeslerini kaplayarak ısının cihazdan kaçmasını engeller. Zamanla performansın düşmesine yardımcı olmak için düzenli temizlik öncelikli olmalıdır.

Çözümler:

• SFP bakımında en iyi uygulamalara ilişkin üreticinin talimatlarını titizlikle uygulayın.
• Kuruluşların hava akışını kolaylaştırmak için ağ ekipmanları için belirlenmiş bir yerleri olmalıdır.
• Düzenli denetimler planlayın ve SFP modülleri ve fanlarındaki tozları temizleyin.
• SFP arızası oluşmadan önce aşırı ısınmayı tespit etmeye yardımcı olmak için sıcaklık izleme araçlarını kullanın.

Bu hatalardan kaçınmak, aşırı ısınmayı önlemede faydalıdır; çünkü SFP modülünün ömrünü uzatır ve ağ ekipmanınızın istikrarlı performansını sağlar. Basit bakım ve rutinler, kritik öneme sahip bileşenleriniz için daha serin ve sağlıklı bir çalışma sıcaklığı sağlar.

Soğutma Çözümlerinin Etkinliğini Doğrulamak İçin Sıcaklık İzleme Testleri Nasıl Yapılır?

Soğutma çözümlerinin etkili olup olmadığını değerlendirmek için, soğutma uygulanmadan önce ve sonra sıcaklığı ölçerek birkaç temel termal test gerçekleştiriyoruz. Bu işlem, soğutmaya yapılan herhangi bir yatırımın olumlu faydalar sağlayacağını doğrular.

Bu sıcaklık ölçümleri, SFP modülleri üzerinde bulunan dijital termometreler, termal kameralar veya Dijital Optik İzleme (DOM) sensörleri gibi hassas cihazlar kullanılarak yapılabilir. Bu sıcaklık ölçüm cihazları, SFP modüllerinin bulunduğu konumda doğru sıcaklık ölçümleri sağlar.

Bir test yöntemi tasarladığınızda, uyulması gereken net bir sıra belirtmelisiniz: normal çalışma ağı yükü sırasında temel (soğutma kullanılmadan önce) sıcaklık okumalarını kaydedin; ardından soğutma çözümünü (fan, ısı emici, hava akışı, vb.) uygulayın; ve son olarak sıcaklıkları belirli bir süre boyunca veya ortam sıcaklığı değiştikten sonra tekrar kaydedin.

Ölçülen sıcaklıkların yanı sıra, çevresel faktörleri (oda sıcaklığı ve nem) de kaydetmelisiniz. Bu faktörleri bilmek, ek bağlam sağlar ve soğutma etkinliği değerlendirmesine daha fazla doğruluk katabilir.

Bulgularınızı grafiklerle mantıksal bir şekilde veya sıcaklıkları tablo halinde kullanarak görsel bir şekilde belgelendirin. Başarılı bir soğutma uygulaması genellikle daha önce toplanan bazı geçmiş verilerden bir veya iki derece daha düşük sıcaklıklar gösterecektir. Mevcut SFP'lerde termal gerilimde bir azalma görmelisiniz.

Başarılı bir SFP sıcaklık testi için dikkat edilmesi gereken noktalar:

• Öncesinde ve sonrasında tutarlı ölçüm araçları ve yöntemleri kullanın;
• Testi gerçekçi (aynı yük altında) ve anlamlı sonuçlar verecek şekilde yapın;
• Uygun şekilde çevresel veya diğer izlemeleri kaydedin (oda sıcaklığı, nem, vb.);
• En önemlisi, sürdürülebilir soğutma performansını doğrulamak için testi periyodik olarak tekrarlayın.

Tutarlı sıcaklık izleme testleri kullanmak, soğutma çalışmalarınızın etkinliğini rasyonel bir şekilde ölçmenize, ekipmanlarınızı korumanıza ve ağ operasyonunu kontrol etmenize yardımcı olacaktır. Daha sağlam bir karar verme anlayışı sağlamak, yalnızca varsayımlara değil, kanıtlara da dayanır.

Sonuç

SFP sıcaklığını yönetmek, istikrarlı ve güvenilir bir ağ sağlamak için çok önemlidir. Isınmaya neyin sebep olduğunu belirlemek ve yüksek sıcaklık belirtilerini tespit etmek için ağ ortamınızı değerlendirin. Sorunların önüne geçmek için gerçek zamanlı sıcaklık izleme sistemleri (DOM, SNMP) uygulayın. Ağınızın boyutuna uygun soğutma çözümleri belirleyin ve kabinlerinizdeki hava akışını iyileştirin. Düzenli bakım (temizlik, optik modüllerin doğru şekilde takılması) da aşırı ısınmayla ilişkili riskleri azaltacaktır.
Optik modülünüz için termal olarak güvenli bir ortam oluşturmak, modülünüzün ömrünü uzatacak ve olası kesinti riskinizi azaltacaktır. Sonuç olarak, SFP'nizin sıcaklığını yöneterek, bir tehlikeyi yönetilebilir bir gerçeğe dönüştürecek ve ağınızın performansını koruyacaksınız.
