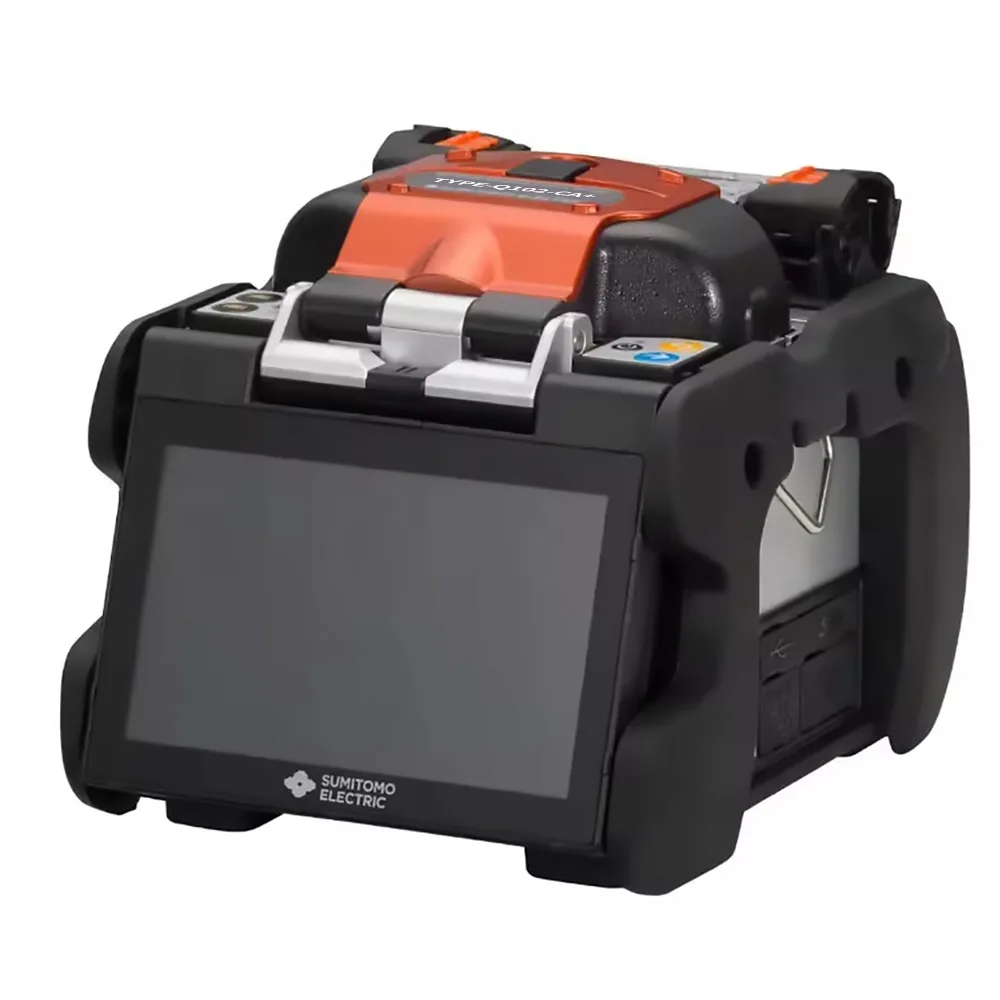

Sumitomo Q102-CA+ Çekirdek Hizalama Füzyon Ekleyicisi Nedir?
Sumitomo Q102-CA+, hassasiyet, verimlilik ve güvenilirlik gerektiren fiber optik ekleme görevleri için özel olarak tasarlanmış, profesyonel düzeyde bir çekirdek hizalama füzyon ekleyicisidir. Q102-CA+, telekomünikasyon, kablo TV ve veri ağları için gereken kesintisiz fiber bağlantıları sunan en son teknolojiyi bünyesinde barındırır.

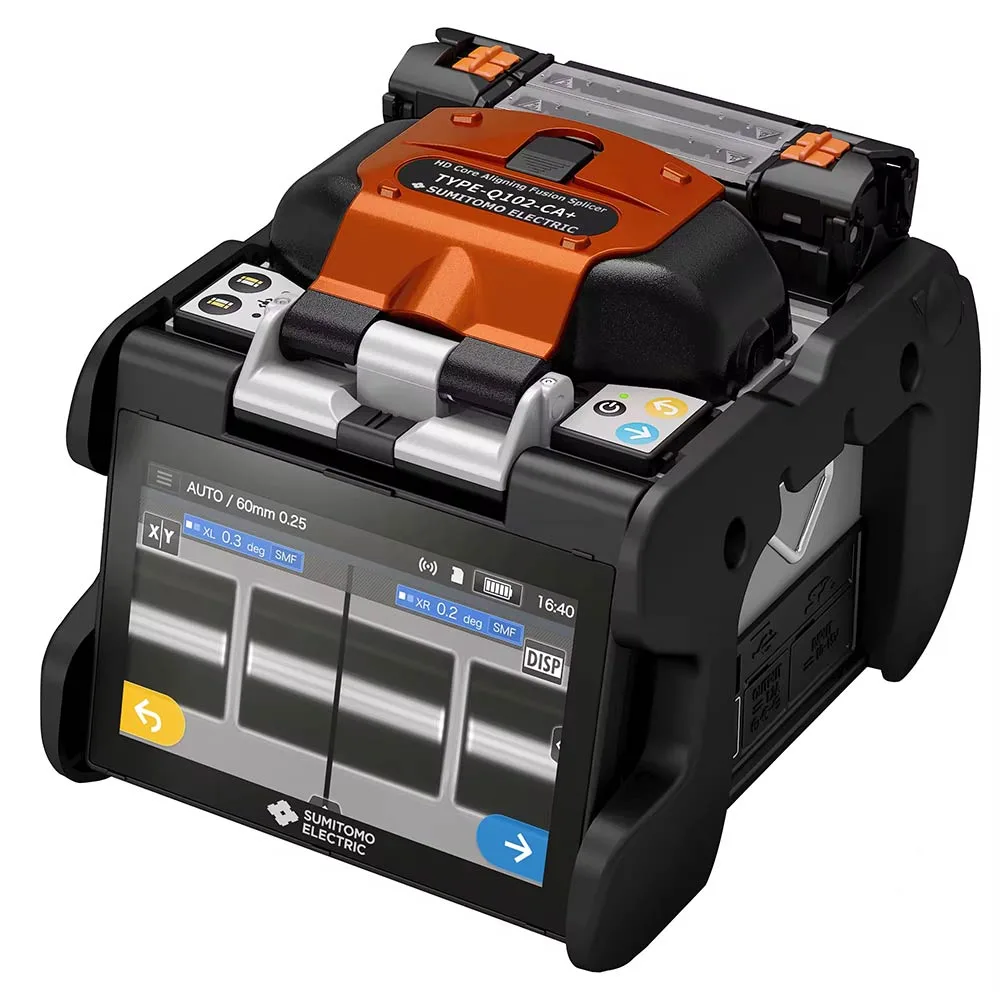

Q102-CA+, füzyon sırasında hassas fiber konumlandırması sağlamak için yüksek çözünürlüklü çekirdek hizalaması için tasarlanmıştır. Q102-CA+, fiber çekirdeklerinin yüksek çözünürlüklü görüntülerini yakalamak için çift CMOS kamera kullanır ve istenen ekleme kalitesini ve düşük ekleme kaybını sağlar. Ekleyici ayrıca, farklı fiber tiplerinin kolayca yerleştirilebilmesi için tasarlanmıştır ve çeşitli fiber optik ekleme projelerinde çok yönlülük sunar.
Fiber Optik Ekleme Performansını Nasıl İyileştirir?
Q102-CA+, hızlı ekleme ve ısıtma döngüleri için tasarlanmıştır. Füzyon için tipik süre yaklaşık 5 saniye iken, koruyucu kılıfların ısıtılması için gereken süre 8 saniyedir. Q102-CA+ tasarımı olağanüstü performans hızı sunmasının yanı sıra, teknisyenlerin çalışma süresini önemli ölçüde azaltır ve sahadaki üretkenliğini artırır. Q102-CA+, tek modlu fiberler kullanılarak ortalama 0.01 dB'lik ultra düşük ekleme kaybı sunar. Ultra düşük ekleme kaybı, günümüzün yüksek bant genişliği uygulamaları için gerekli olan istikrarlı ve uzun ömürlü bir bağlantının sağlanmasında hayati önem taşır.

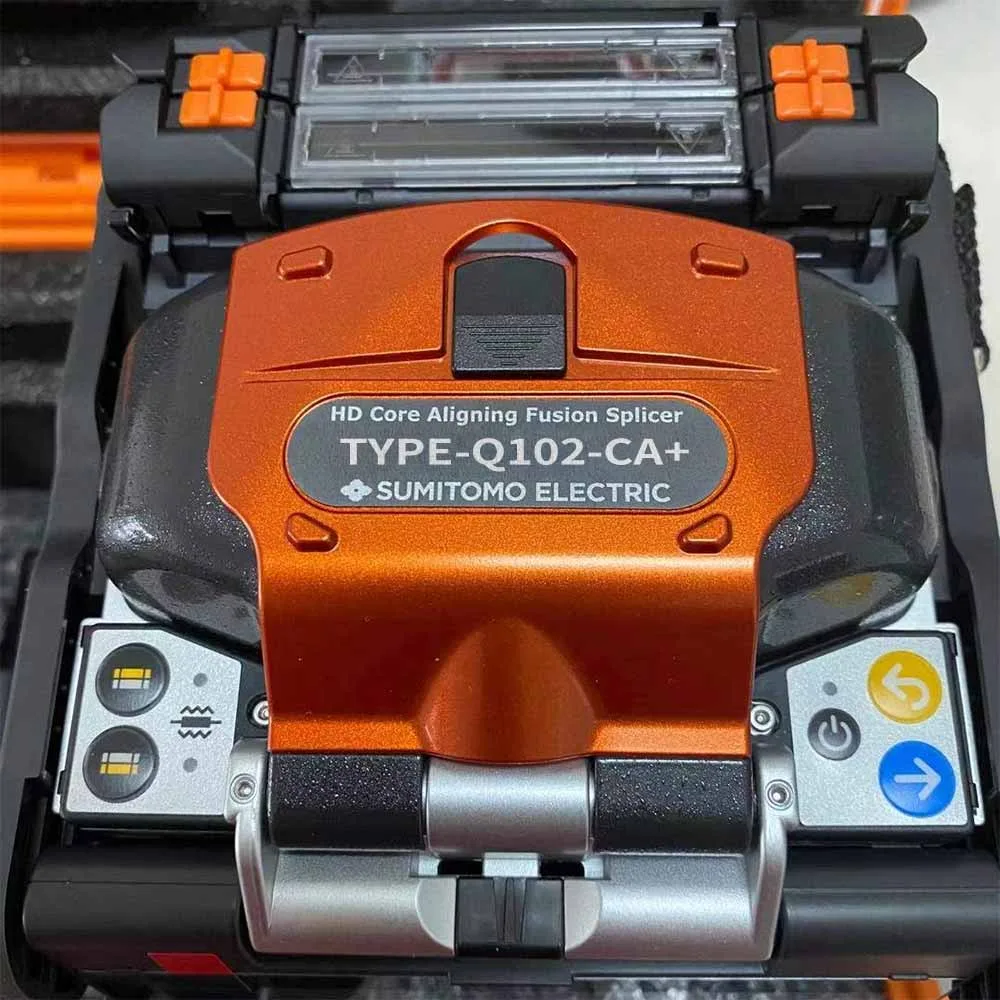

Ekleyicinin kasası da sağlam ve dayanıklı bir çevre dostu kasa olarak tasarlanmıştır. Kasa, su (IPx2) ve toz (IP5x) için zorlu çevre koruma standartlarının yanı sıra darbe ve çarpmalara karşı da koruma sağlayarak dış mekan çalışmaları için idealdir. Kasanın yüksek performansı, hidrofobik koruyucu bir kaplama da sağlar. Cihaz ayrıca, tam şarjın ardından yaklaşık 320 döngü ekleme ve ısıtma sağlayan güçlü bir lityum iyon pile (6,400 mAh) sahiptir; bu sayede teknisyenlerin aksama süreleri azalır.
Arayüz ve Kullanılabilirlik Özellikleri

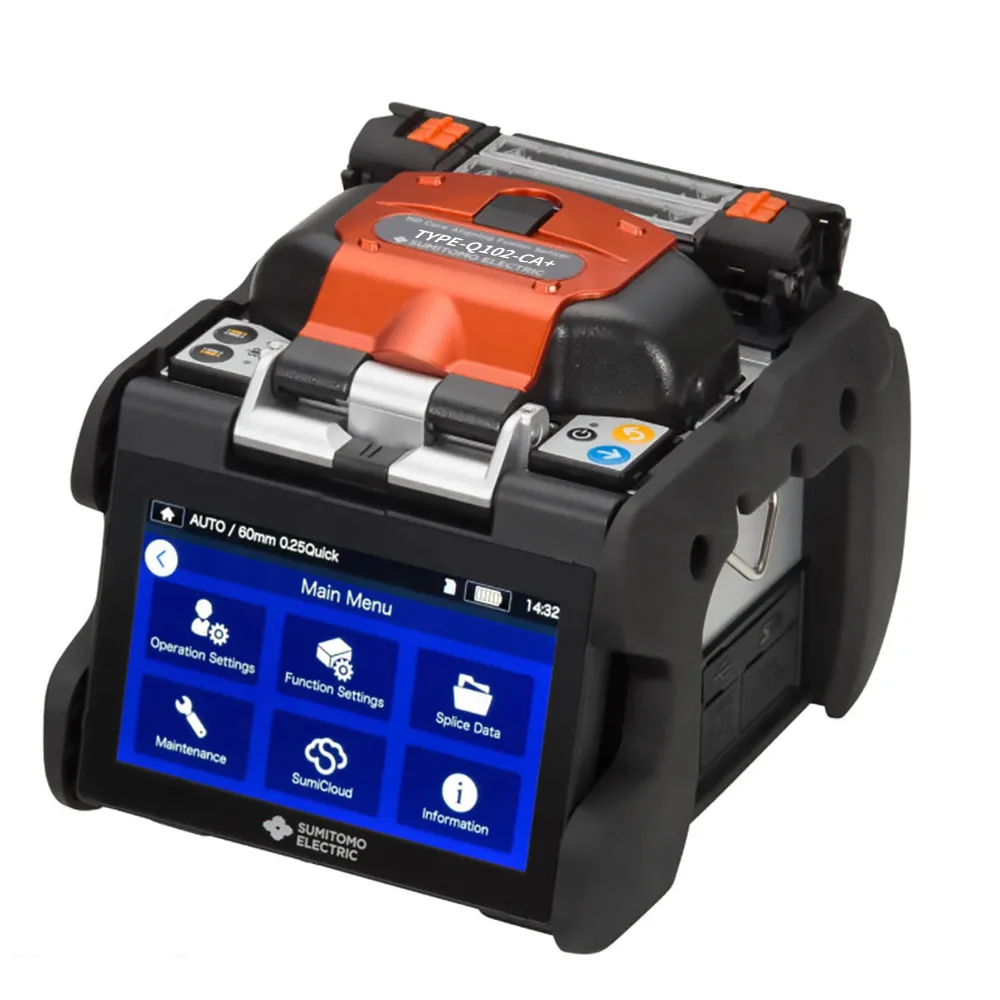

Q102-CA+, 5.0 inç dokunmatik renkli LCD panel ile donatılmıştır. Dokunmatik ekranın yanı sıra, operatörlerin cihaza alışması için tasarlanmış sezgisel bir kullanıcı arayüzü de sunar. Bu nedenle, Q102-CA+, kullanıcılar için yerleşik eğitim videoları da içerir. Bu, operatörlerin adımları unutmaları durumunda harici materyal aramak yerine doğrudan videoya başvurabilmeleri sayesinde operatör öğrenme sürecini önemli ölçüde ortadan kaldırır.
Veri yönetimi özellikleri, izlenebilirliği ve kalite kontrolünü de iyileştirir. Q102-CA+, 10,000'e kadar ekleme kaydı saklayabilir ve depolama alanını genişletmek için SD kartlarla doldurulabilir. Dahili depolama alanının SD kartlarla genişletilebilmesi, özellikle ekleme ve analizlerin daha düzenli dokümantasyonu ve izlenmesi için tercih edilir.
Spesifikasyonlara Genel Bakış
| Parametre | Özellikler |
| Fiber Uyumluluğu | SMF (G.652), MMF (G.651), DSF (G.653), NZDSF (G.655), BIF (G.657), CSF (G.654), EDF |
| Elyaf Çapı | Kaplama: 80–150 µm; Kaplama: 100–1,000 µm |
| Bölme Uzunluğu Aralığı | 5–16 mm (kaplama kelepçesiyle) |
| Tipik Ekleme Kaybı | SMF: 0.01 dB; MMF: 0.01 dB; DSF/NZDSF: 0.03 dB |
| Geri dönüş Kaybı | ≥60dB |
| Ekleme Zamanı | 5 sn (Hızlı Mod SM G652), 7 sn (Standart ve Otomatik Modlar) |
| Isıtma Zamanı | 8 sn (60 mm FPS kılıfı, 0.25 mm kaplama kullanılarak) |
| Pil Ömrü | 6,400 mAh Li-ion, yaklaşık 320 ekleme ve ısıtma döngüsü tam şarj |
| Fiber Görünüm Büyütme | Çift 2 CMOS kamera: 380X tek eksen, 270X çift eksen |
| Koruma Kılıfı Uyumluluğu | 40mm, 60mm ve Sumitomo Nano kılıflar |
| Ekleme Programları | Toplam en fazla 300; 74'si fabrikada optimize edilmiş; 226'ü kullanıcı tarafından düzenlenebilir |
| Isıtma Programları | Toplam en fazla 100; 27'si fabrikada optimize edilmiş; 73'ü kullanıcı tarafından düzenlenebilir |
| Ekleme Veri Depolama | Dahili olarak 10,000'e kadar günlük; 32 GB'a kadar SD kartlar desteklenir |
| ekran | 5.0 inç renkli dokunmatik LCD |
| boyutlar | 128 mm (G) x 154 mm (D) X, 130 mm (H) |
| Ağırlık | 1.9 kg (pilsiz), 2.2 kg (pilli) |
| Çevresel Özellikler | Çalışma Sıcaklığı: -10 ila +50°C; Nem: %95'e kadar yoğuşmasız; Rakım: 0–6,000 m |
Sumitomo Q102-CA+ Neden En İyi Seçimdir?
Q102-CA+ füzyon ekleyici, hız, performans ve saha dayanıklılığı arasındaki dengeye dayanan çeşitli nedenlerle çekirdek hizalama füzyon ekleyici kategorisinde rakiplerinin önündedir. Ekleyici, ek kaybı ve güvenilirlik konusunda ITU-T ve IEC spesifikasyonlarına uygundur, böylece fiber optik teknisyenleri, her inşaat ekini sektörün gerektirdiği kalite ve güvenilirliği karşılayacağını bilerek güvenle hazırlayabilirler.
Birden fazla fiber türünü birleştirme yeteneği, gerçek dünya ergonomisi ve kullanışlı bir kablosuz LAN seçeneği ile birlikte, birleştirme hazırlığı kayıtları için tam kapsamlı kayıt seçenekleri, kullanıcıların sahada her işlemi verimli ve doğru bir şekilde gerçekleştirebilmelerini sağlar.

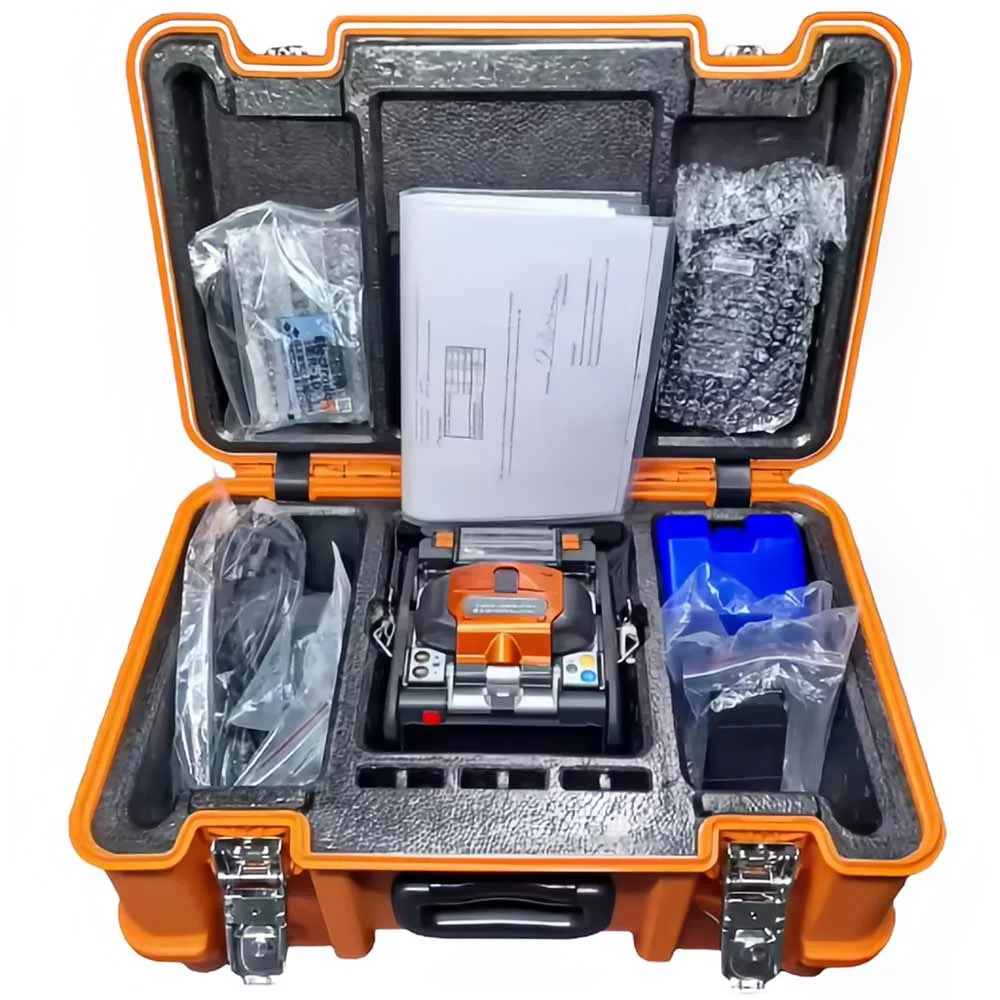

Bu ürün, fiber tutucular, kesiciler ve ekleme protokollerini iyileştiren ve geliştiren ekleme koruma kılıfları gibi Sumitomo'nun çeşitli aksesuar kitleriyle kusursuz bir şekilde birleşiyor.
Sonuç olarak, Q102-CA+ Çekirdek Hizalama Füzyon Ekleyici, ileri düzey optik bilimini insan kullanımı kolaylığıyla etkili bir şekilde birleştiren, üst düzey, kamu hizmetine hazır bir çözümdür. Ürün, çeşitli saha koşullarında yüksek hassasiyet, istikrarlı güvenilirlik ve güvenilirlikle optik fiberleri birleştirmek isteyen telekomünikasyon kurulumcuları ve ağ mühendisleri için idealdir.
