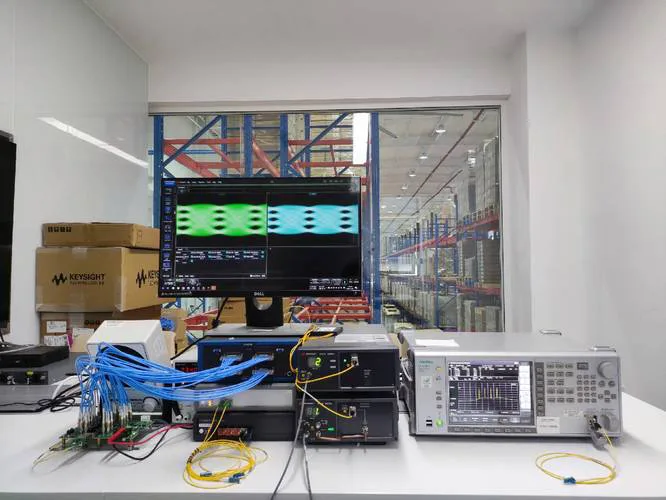

วิธีทดสอบโมดูลไฟเบอร์ออปติก: เครื่องมือ ขั้นตอน และการแก้ไขปัญหา
โมดูลจะทำหน้าที่เป็นรากฐานของเครือข่ายการสื่อสารความเร็วสูง ดังนั้น ความน่าเชื่อถือจึงเป็นสิ่งสำคัญอย่างยิ่ง ความแตกต่างเพียงเล็กน้อยของประสิทธิภาพการทำงานของโมดูลก็อาจขัดขวางการไหลของข้อมูล นำไปสู่ปัญหาเครือข่ายขัดข้องที่มีค่าใช้จ่ายสูง ดังนั้น การทดสอบโมดูลใยแก้วนำแสงจะช่วยระบุข้อบกพร่องที่ซ่อนอยู่และตรวจสอบคุณภาพของโมดูล เพื่อให้มั่นใจถึงประสิทธิภาพการสื่อสารที่เชื่อถือได้
การทดสอบอย่างถูกต้อง โมดูลใยแก้วนำแสง หัวข้อก่อนหน้าของหลักสูตรนี้ได้กล่าวถึงเครื่องมือวินิจฉัย วิธีการ และการอ่านข้อมูลการทดสอบอย่างถูกต้องอย่างละเอียดแล้ว นอกจากนี้ คุณยังควรสามารถใช้วิธีการขั้นสูงในการแก้ไขปัญหาโมดูลไฟเบอร์ออปติก เพื่อแก้ไขปัญหาได้อย่างรวดเร็วที่สุด เพื่อหลีกเลี่ยงปัญหาการหยุดทำงานเป็นเวลานาน
นอกจากนี้ยังมีการนำเสนอกรณีศึกษาเฉพาะและการเปรียบเทียบเครื่องมือต่างๆ เพื่อให้เข้าใจเพิ่มเติมเกี่ยวกับการปรับปรุงกระบวนการทดสอบโมดูล ท้ายที่สุดแล้ว ความเชี่ยวชาญในการทดสอบโมดูลไฟเบอร์ออปติกจะช่วยสนับสนุนความพยายามของคุณในการรักษาเครือข่ายให้ใช้งานได้และรักษาประสิทธิภาพการทำงานไว้ได้ไม่ว่าจะอยู่ในสภาวะใดก็ตาม
หัวข้อนี้จะระบุแนวทางอย่างชัดเจนผ่านเครื่องมือทดสอบที่สำคัญและขั้นตอนแบบทีละขั้นตอนเพื่อให้ได้ประสบการณ์การทดสอบโมดูลที่ดีที่สุด พร้อมทั้งรักษาเครือข่ายใยแก้วนำแสงให้มีสุขภาพดีและเชื่อถือได้
เหตุใดการทดสอบโมดูลไฟเบอร์ออปติกจึงมีความจำเป็นต่อเสถียรภาพของเครือข่าย?
ไฟเบอร์ โมดูลออปติก (SFP) หรือ ฟอร์มแฟคเตอร์ขนาดเล็กที่เสียบได้ เครื่องส่งสัญญาณมีบทบาทสำคัญในการรับประกันการไหลของข้อมูลที่รวดเร็วและเสถียรทั่วทั้งเครือข่าย การทดสอบเครื่องส่งสัญญาณเปรียบเสมือนการตรวจสอบสุขภาพของบุคคลอย่างละเอียด การทดสอบ SFP ถือเป็นการทดสอบสุขภาพเชิงรุกสำหรับ “เส้นชีวิต” ของเครือข่าย
แม้แต่การทำงานผิดพลาดเพียงเล็กน้อยหรือการเสื่อมสภาพของโมดูลไฟเบอร์ออปติกก็อาจทำให้การเชื่อมต่อหลุด ปริมาณข้อมูลลดลง หรือที่แย่กว่านั้นคือข้อมูลขัดข้อง ลองนึกถึงการตรวจสอบสุขภาพสัญญาณชีพเป็นประจำ เพื่อตรวจหาปัญหาที่อาจเกิดขึ้นก่อนที่จะลุกลามกลายเป็นปัญหาใหญ่
เครื่องมือวินิจฉัย SFP ซึ่งวัดค่าต่างๆ เช่น กำลังแสง อุณหภูมิ แรงดันไฟฟ้า และคุณภาพสัญญาณ ช่วยให้เข้าใจสถานะสุขภาพของโมดูลได้อย่างลึกซึ้งด้วยการตรวจสอบพารามิเตอร์สำคัญเหล่านี้ ในบางแง่มุม เครื่องมือวินิจฉัย SFP ถือเป็น “ผู้พิทักษ์” ดิจิทัลของเครือข่าย และคอยประเมินหาข้อบกพร่องอย่างต่อเนื่อง นอกเหนือจากสิ่งที่มองเห็นได้ระหว่างการตรวจสอบด้วยสายตา
การดำเนินการเกี่ยวกับปัญหาที่อาจเกิดขึ้นในระยะเริ่มต้นช่วยให้ผู้ปฏิบัติงานเครือข่ายสามารถแก้ไขหรือเปลี่ยนชิ้นส่วนต่างๆ ได้ก่อนที่ข้อผิดพลาดจะส่งผลกระทบต่อความปลอดภัยและส่งผลไปยังส่วนประกอบต่างๆ โดยมีเป้าหมายสูงสุดคือการรักษาเครือข่ายให้มีประสิทธิภาพสูง
การทดสอบโมดูล SFP ไม่ได้จำกัดอยู่แค่การตรวจสอบด้วยสายตาเท่านั้น ยังมีเครื่องทดสอบไฟเบอร์ออปติกเฉพาะทางหลายประเภทที่สามารถวัดค่าสำคัญๆ ได้ เช่น ความแรงของสัญญาณ อัตราความผิดพลาด และรองรับการทดสอบทั้งหมดเพื่อประสิทธิภาพภายใต้เครือข่ายจริงหรือโหลดจำลอง
ในลักษณะนี้ โมดูล SFP การทดสอบเป็นไปในรูปแบบเป็นระบบและครอบคลุม โดยตรวจสอบว่าโมดูล SFP เป็นไปตามข้อกำหนดด้านประสิทธิภาพของผู้ผลิตและทำงานตามมาตรฐานอุตสาหกรรมและแนวทางปฏิบัติที่ดีที่สุด
จากผลการทดสอบโมดูล SFP เป็นประจำ ความน่าเชื่อถือของเครือข่ายและการวินิจฉัยการแก้ไขปัญหาสามารถปรับปรุงได้ ทำให้มีเป้าหมายและมีประสิทธิภาพมากขึ้น
ท้ายที่สุดแล้ว การทดสอบโมดูลไฟเบอร์ออปติกเป็นประจำจะทำหน้าที่เป็นกระดูกสันหลังของเสถียรภาพของเครือข่ายและช่วยหลีกเลี่ยงเวลาหยุดทำงานที่มีค่าใช้จ่ายสูง ไม่ต้องพูดถึงความสมบูรณ์ของการไหลของข้อมูล
การบำรุงรักษารถยนต์หรือยานพาหนะทุกประเภทถือเป็นสิ่งสำคัญเพื่อให้ทำงานได้อย่างราบรื่น และเครือข่ายจำเป็นต้องมีการทดสอบและการวินิจฉัย SFP ที่แม่นยำเพื่อให้ช่องทางการสื่อสารที่สำคัญทำงานได้อย่างไม่หยุดชะงัก
ประโยชน์ของการทดสอบ SFP เป็นประจำ:
- ระบุความเสื่อมหรือความผิดพลาดของฮาร์ดแวร์ในระยะเริ่มต้น
- ตรวจสอบให้แน่ใจว่าคุณภาพสัญญาณออปติคอลอยู่ในช่วงที่คาดหวัง
- ลดความเสี่ยงจากการหยุดชะงักของเครือข่าย
- เพิ่มความแม่นยำและความเร็วในการแก้ไขปัญหา
การให้ความสำคัญกับการดูแลป้องกันเป็นสิ่งสำคัญอย่างยิ่งต่อการรักษาเครือข่ายให้คงความเร็วและประสิทธิภาพสูงสุด ควบคู่ไปกับการประหยัดเวลาและค่าใช้จ่ายตลอดวงจรชีวิตของโมดูล การสร้างแพลตฟอร์มสำหรับขั้นตอนการทดสอบ SFP ที่เชื่อถือได้และเครื่องมือวินิจฉัยควรเป็นกลยุทธ์การดำเนินงานสำหรับองค์กรที่มีโครงสร้างพื้นฐานใยแก้วนำแสง
เครื่องมือทดสอบไฟเบอร์ออปติก 5 ประการที่ต้องมีสำหรับการทดสอบ SFP มีอะไรบ้าง?
เพื่อรักษาประสิทธิภาพและความมั่นใจภายในเครือข่าย การทดสอบโมดูล SFP จำเป็นต้องมีเครื่องมือที่เหมาะสม เช่นเดียวกับช่างเครื่อง ก็มีเครื่องมือเฉพาะทางสำหรับทุกสิ่งที่คุณต้องการเพื่อตรวจสอบข้อกำหนดการทดสอบออปติคัลโดยรวม ชุดเครื่องมือนี้จะตอบโจทย์ทุกความต้องการของคุณ
- เครื่องวัดกำลังแสง (สพม.):
OPM จะให้ค่าที่แสดงว่าโมดูล SFP ส่งหรือรับสัญญาณแสงได้ดีเพียงใด หากระดับพลังงานถูกต้อง โมดูลก็สามารถส่งสัญญาณได้ ลองนึกภาพว่าโมดูลเป็นมาตรวัดที่แสดงหลักฐานการไหลของน้ำมันเชื้อเพลิงในเครื่องยนต์ มาตรวัดดังกล่าวจะวัด "พลังงานแสง" ที่เหมาะสมที่สุดที่ส่งไปยังอีกด้านหนึ่งโดยไม่เกินขีดจำกัดที่กำหนด - เครื่องวัดการสะท้อนแสงโดเมนเวลาแบบออปติคอล (OTDR):
OTDR วัดหาจุดขาดและยังเชี่ยวชาญในการหาจุดโค้งงอ เช่นเดียวกับ OPM จะส่งพัลส์แสงไปยังเส้นใยแก้วและรับระดับการลดทอนจากการสะท้อนที่บันทึกได้ในระดับพลังงานที่ออกมาจากเส้นใยแก้ว นอกจากการรายงานสภาพโดยรวมของเส้นใยแก้วแล้ว OTDR ยังวัดระยะทางจนถึงจุดบกพร่องหรือจุดบกพร่อง และจะให้รายงานที่แม่นยำแก่ช่างเทคนิคเพื่อดำเนินการซ่อมแซม ในบางแง่มุม OTDR ทำงานเหมือนโซนาร์ที่เผยให้เห็นข้อบกพร่องที่ซ่อนอยู่ระหว่างผิวเรียบของตัวเรือยอชต์กับพื้นมหาสมุทรตามเส้นทางเดินของตัวเรือ - เครื่องทดสอบอัตราข้อผิดพลาดบิต (BERT):
BERT เป็นเครื่องมือที่ใช้ตรวจสอบว่าข้อมูลถูกส่งผ่านใยแก้วนำแสงสำเร็จหรือไม่ โดยการส่งรูปแบบการทดสอบที่กำหนดไว้ล่วงหน้าผ่านใยแก้วนำแสงและค้นหาข้อผิดพลาด การทดสอบนี้มีความสำคัญอย่างยิ่งยวดในการกำหนดความสมบูรณ์ของข้อมูลที่จะส่งในสภาพการรับส่งข้อมูลจริง คุณสามารถมองว่านี่เป็นการตรวจสอบการสะกดคำในแอปพลิเคชันการสื่อสารดิจิทัล โดยค้นหาข้อผิดพลาดที่อาจทำให้คุณภาพของเครือข่ายลดลง - เครื่องระบุตำแหน่งความผิดภาพ (VFL):
VFL ใช้เลเซอร์สีแดงเพื่อเปล่งแสงที่มองเห็นได้ผ่านเส้นใยแก้ว เพื่อเน้นให้เห็นจุดแตกหักหรือจุดบกพร่องใดๆ ในเส้นใยแก้วด้วยแสงที่ลอดผ่านเส้นใยแก้ว VFL เป็นวิธีง่ายๆ แต่มีประสิทธิภาพในการระบุจุดบกพร่องในการเชื่อมต่อได้อย่างรวดเร็ว คล้ายกับการใช้ไฟฉายเพื่อดูรอยแตกในอุโมงค์ที่มืด - เครื่องมือการตรวจติดตามวินิจฉัยแบบดิจิทัล (DDM):
เครื่องมือ DDM อ่านข้อมูลวินิจฉัยแบบเรียลไทม์ภายในโมดูล SFP ซึ่งรวมถึงข้อมูลต่างๆ เช่น อุณหภูมิ กระแสเลเซอร์ และแรงดันไฟฟ้า ข้อมูลเหล่านี้ซึ่งวัดแบบเรียลไทม์ บ่งชี้สภาพของโมดูลและมีประโยชน์ในการรักษาตารางการบำรุงรักษาเชิงรุก เครื่องมือ DDM ทำหน้าที่เสมือนเครื่องติดตามการออกกำลังกายสำหรับโมดูลออปติคัลของคุณ โดยการตรวจสอบค่าต่างๆ ภายในโมดูล
เครื่องมือทั้งสามนี้กล่าวถึงประสิทธิภาพของ SFP ในด้านที่แตกต่างกัน ตั้งแต่ข้อบกพร่องทางกายภาพ คุณภาพข้อมูล ไปจนถึงความสมบูรณ์ของโมดูล เมื่อนำเครื่องมือทั้งสามนี้มาใช้งานร่วมกัน เราจึงจะมีโปรโตคอลการทดสอบที่สมบูรณ์และละเอียดถี่ถ้วน ซึ่งจะป้องกันไม่ให้มีข้อผิดพลาดใดๆ หลุดรอดไปได้
ในเครือข่ายไฟเบอร์ที่ซับซ้อน เราจำเป็นต้องถือว่าไฟเบอร์จะไม่สามารถรักษาตัวเองได้ ดังนั้นเครื่องมือทั้งหมดที่กล่าวมาข้างต้นจึงเป็นเครื่องมือเฉพาะทาง เครื่องทดสอบแสง และอุปกรณ์ทดสอบออปติกจะมีความสำคัญในการรักษาเสถียรภาพและความน่าเชื่อถือในการเชื่อมต่อของคุณ
เลือกเครื่องทดสอบไฟเบอร์ออปติกอย่างไรให้เหมาะสม? เปรียบเทียบเครื่องมือชั้นนำสุดพิเศษ
การเลือกประเภทที่เหมาะสมของ เครื่องทดสอบใยแก้วนำแสง เป็นสิ่งสำคัญสำหรับการวินิจฉัย SFP ที่มีประสิทธิภาพและประสิทธิผล เพื่อรักษาความน่าเชื่อถือและความแม่นยำของเครือข่าย ลองพิจารณาตอนเลือกซื้อรถยนต์ ไม่ว่าผลลัพธ์จะมาจากสมรรถนะของรถยนต์ ราคา หรือการใช้งานตามวัตถุประสงค์ ปัจจัยเหล่านี้จะมีผลต่อการเลือกใช้รถยนต์ทุกประเภทเสมอ
ในทำนองเดียวกัน เครื่องทดสอบไฟเบอร์ออปติกแต่ละตัวจะมีประสิทธิภาพดีเยี่ยมในหนึ่ง สอง หรือทั้งสามด้าน ขึ้นอยู่กับความต้องการในการทดสอบและงบประมาณที่มี
นี่คือการเปรียบเทียบสุดพิเศษระหว่างเครื่องทดสอบไฟเบอร์ออปติกยอดนิยม 5 อันดับแรก:
| รุ่นทดสอบ | Key Features | กรณีการใช้งานในอุดมคติ | ราคาโดยประมาณ |
| เครื่องทดสอบไฟเบอร์ OTDR | ความแม่นยำสูง การระบุตำแหน่งความผิดพลาด การทำแผนที่เหตุการณ์ | การวินิจฉัยเครือข่ายระยะไกล | $ $ 2000- ฮิต |
| เครื่องวัดกำลังแสงแบบพกพา | วัดการสูญเสียพลังงานและความแรงของสัญญาณ | การตรวจสอบภาคสนามตามปกติ การตรวจสอบพลังงาน | $ $ 100- ฮิต |
| เครื่องทดสอบอัตราข้อผิดพลาดบิต (BERT) | การประเมินความสมบูรณ์ของข้อมูลผ่านอัตราข้อผิดพลาด | การทดสอบความเครียดของเครือข่าย | $ $ 1000- ฮิต |
| Visual Fault Locator | แสงที่มองเห็นได้ง่ายสำหรับการตรวจจับข้อผิดพลาด | การระบุความเสียหายของสายเคเบิลอย่างรวดเร็ว | $ $ 100- ฮิต |
| เครื่องมือตรวจสอบการวินิจฉัยแบบดิจิทัล | เมตริกสุขภาพ SFP แบบเรียลไทม์ | การตรวจสอบอย่างต่อเนื่อง การบำรุงรักษาเชิงป้องกัน | $ $ 500- ฮิต |
เครื่องทดสอบ OTDR มีความแม่นยำสูงมากในการระบุข้อบกพร่องของไฟเบอร์ และเหมาะอย่างยิ่งสำหรับการกำหนดค่าเครือข่ายที่ซับซ้อน แต่มีแนวโน้มว่าจะมีราคาแพงและต้องมีความเชี่ยวชาญในระดับหนึ่งจึงจะใช้งานได้อย่างถูกต้อง
เครื่องวัดกำลังแสงออปติคัลใช้งานง่ายและราคาไม่แพง โดยทั่วไปจะมีการวัดกำลังแสงพื้นฐานทุกวันเพื่อตรวจสอบว่าสัญญาณอยู่ในช่วงที่ยอมรับได้โดยไม่อิ่มตัวเกินไป และมักมีเกณฑ์ช่วงการวัดรวมอยู่ด้วย
BERT ทำงานได้ดีที่สุดในการประเมินความเที่ยงตรงของการส่งข้อมูลภายใต้ภาระงาน เครื่องทดสอบแบบตั้งโต๊ะหรือแบบติดตั้งบนแร็คเหล่านี้ยังถูกนำไปใช้เมื่อต้องทดสอบแรงเค้นทุกช่องสัญญาณออปติคัลเพื่อยืนยันประสิทธิภาพโดยรวม
VFL ช่วยให้ระบุตำแหน่งจุดขาดของไฟเบอร์หรือจุดที่มีการสูญเสียสูงภายในสายเคเบิลได้อย่างรวดเร็วและประหยัดค่าใช้จ่าย โดยใช้ตัวบ่งชี้ภาพที่ปลายสายเคเบิลที่ส่งในขณะที่เชื่อมต่อกับแหล่งจ่าย เพื่อให้ตรงกับแหล่งจ่ายไฟที่ใช้งานจริงได้อย่างสะดวก
เครื่องมือ DDM รวบรวมและรายงานการวินิจฉัยสำคัญที่ส่งภายในจากโมดูล SFP เครื่องมือเหล่านี้ช่วยให้มีแนวทางการบำรุงรักษาเชิงรุกมากขึ้น แทนที่จะเป็นการซ่อมแซมเชิงรับ
การเลือกเครื่องทดสอบใยแก้วนำแสงที่ดีที่สุดสำหรับการใช้งานเฉพาะทาง การใช้งานในทันที หรือการใช้งานต่อเนื่อง เป็นผลมาจากการประเมินความซับซ้อนของเครือข่าย งบประมาณ และข้อกำหนดในการทดสอบ เพื่อให้ได้การวินิจฉัยที่ครอบคลุมมากขึ้น หลายครั้งจึงจำเป็นต้องใช้เครื่องมือหลายตัวร่วมกัน
การตัดสินใจซื้ออุปกรณ์ทดสอบออปติกสามารถทำได้ง่ายขึ้นและประเมินได้ไม่ว่าศูนย์ข้อมูลและเครือข่ายองค์กรจะมีขนาดใดก็ตาม เพียงทราบจุดแข็งของอุปกรณ์ทดสอบแต่ละชิ้น

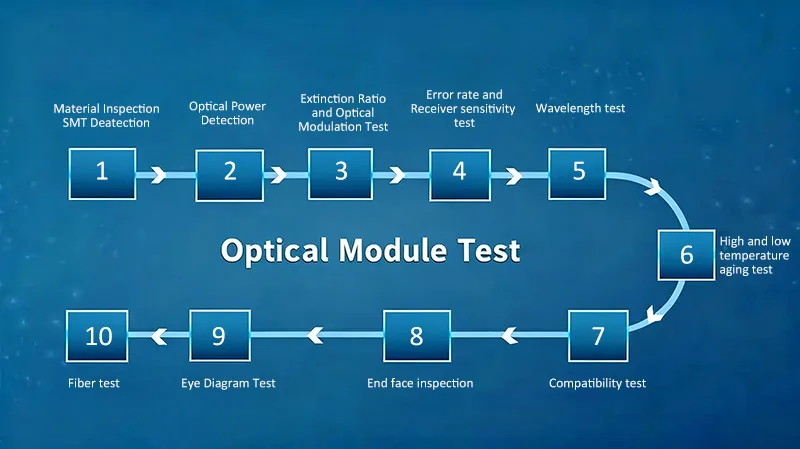

ขั้นตอนการทดสอบประสิทธิภาพของโมดูล SFP มีอะไรบ้าง
เมื่อทดสอบโมดูล SFP จะมีกระบวนการที่เป็นระบบให้ปฏิบัติตาม เพื่อให้มั่นใจว่าโมดูลทำงานได้ตามที่คาดหวังและเชื่อถือได้ในเครือข่ายของคุณ ลองนึกถึงการปรับแต่งเครื่องดนตรี แต่ละขั้นตอนจะช่วยให้คุณปรับแต่งโมดูล SFP ให้ส่งสัญญาณได้อย่างมีประสิทธิภาพ การส่งสัญญาณที่เสถียรและไม่มีปัญหาใดๆ ก็เหมือนกับการฟังไวโอลินที่เสียงเพี้ยน
- การตรวจสอบภาพและความเข้ากันได้:ขั้นแรก ให้ตรวจสอบโมดูล SFP ด้วยสายตาว่ามีความเสียหายทางกายภาพหรือไม่ รวมถึงฝุ่นหรือขาที่งอหรือไม่ ความสะอาดเป็นสิ่งสำคัญต่อประสิทธิภาพการทำงาน เนื่องจากฝุ่นจะส่งผลกระทบต่อสัญญาณ จากนั้นตรวจสอบว่าโมดูล SFP เข้ากันได้กับอุปกรณ์เครือข่ายของคุณหรือไม่ โดยพิจารณาจากอัตราข้อมูล ประเภทของสายไฟเบอร์ และข้อกำหนดความยาวคลื่น

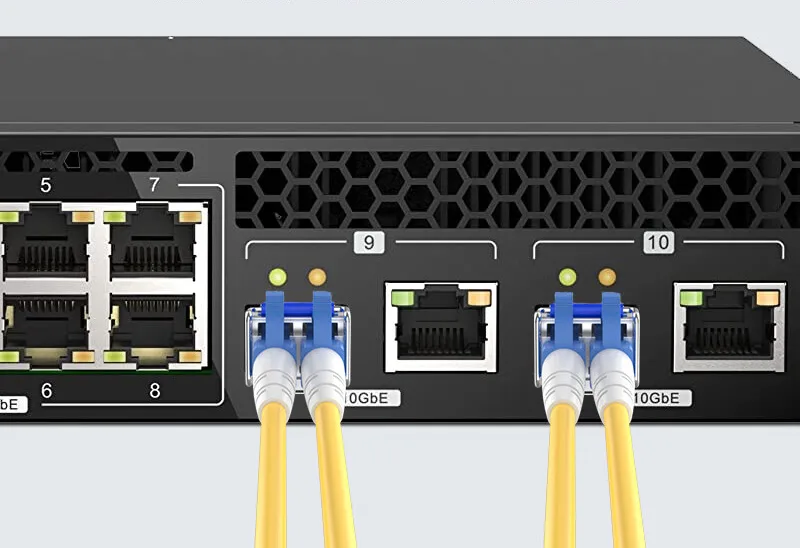

- การแทรกและการเชื่อมโยงที่เหมาะสม:เสียบโมดูล SFP เข้ากับพอร์ตที่ถูกต้องให้แน่น ใช้อินเทอร์เฟซอุปกรณ์เพื่อตรวจสอบว่าการเชื่อมต่อนั้นถูกต้องและตรวจพบ การสื่อสารพื้นฐานเกิดขึ้นแล้ว และส่งผลให้โมดูล SFP สามารถถ่ายทอดฟังก์ชันการทำงานพื้นฐานได้
- กำลังแสงและคุณภาพสัญญาณ:ใช้เครื่องวัดกำลังแสงเพื่อวัดกำลังแสงขาออกและขาเข้า วัดกำลังแสงขาออกและระดับอินพุตที่จำเป็น (ตามตัวเลขที่ผู้ผลิตกำหนด) ตอนนี้เรารู้แล้วว่าเราสามารถส่งและรับสัญญาณแสงได้
- การส่งข้อมูลและการทดสอบอัตราข้อผิดพลาดบิต:ทดสอบข้อมูลผ่าน SFP และประเมินอัตราความผิดพลาดทางสถิติโดยใช้ Bit Error Rate Tester อัตราความผิดพลาดที่ต่ำบ่งชี้ว่าโมดูล SFP สามารถรันทราฟฟิกเครือข่ายจริงได้โดยไม่เกิดการเสียหายหรือสูญหายของข้อมูล
- การทดสอบความเสถียรและความเครียดของลิงก์:ตรวจสอบการเชื่อมต่อภายใต้โหลดเพื่อตรวจสอบความเสถียรโดยมองหาการสูญเสียแพ็กเก็ต ความหน่วง และการตัดการเชื่อมต่อหรือการตัดการเชื่อมต่อเป็นระยะ ประสิทธิภาพจะชี้ให้เห็นจุดอ่อนที่อาจเกิดขึ้นของการเชื่อมต่อของคุณ ซึ่งอาจนำไปสู่ความล้มเหลวในอนาคต
- การทดสอบ Loopback (ถ้ารองรับ):หากคุณมีตัวเลือกสำหรับลูปแบ็ค ให้เปิดใช้งานโหมดลูปแบ็คและส่งสัญญาณภายในเพื่อรับบนโมดูลเดียวกัน ลูปแบ็คบ่งชี้ว่าอุปกรณ์อิเล็กทรอนิกส์และส่วนประกอบภายในไม่ได้รับความเสียหาย
- การจัดทำเอกสารและการรายงาน:หากคุณมีการบันทึกค่าอินพุต ข้อผิดพลาด และผลลัพธ์ไว้แล้ว ให้บันทึกค่าที่สังเกตได้ ข้อผิดพลาด และผลลัพธ์ไว้ หากคุณไม่บันทึก หรือเก็บเอกสารไว้เพียงเล็กน้อยระหว่างการทดสอบ คุณจะไม่ต้องแก้ไขปัญหาและงานที่เกี่ยวข้องในอนาคต หากคุณเก็บรักษาเอกสารไว้เพื่อใช้อ้างอิงและรับรองคุณภาพในอนาคต
เมื่อทำการทดสอบออปติคอลเหล่านี้กับโมดูล SFP แล้ว คุณจะมั่นใจได้ว่าโมดูลทำงานได้ตามที่คาดหวัง แนวทางเชิงรุกนี้จะช่วยลดเวลาหยุดทำงานและรักษาความน่าเชื่อถือของข้อมูล กระบวนการทดสอบออปติคอลแบบทีละขั้นตอนจะช่วยปรับและปรับกรอบขั้นตอนการทดสอบที่ซับซ้อนซึ่งก่อนหน้านี้อาจดูยุ่งยากให้กลายเป็นงานที่คุณสามารถทำได้เพื่อให้ระบบทำงานได้อย่างเต็มประสิทธิภาพ
เหตุใดกำลังแสงและอัตราข้อผิดพลาดบิตจึงเป็นตัวชี้วัดสำคัญในการทดสอบ SFP
จุดวัดหลักสองจุดคือกำลังแสง (หรือกำลังแสง Tx และ Rx) และ BER กำลังแสงจะวัดระดับแสงที่ส่ง (Tx) และระดับแสงที่ได้รับ (Rx) กำลังแสง Tx บ่งชี้ความแรงของสัญญาณเมื่อออกจากเครื่องส่ง ขณะที่กำลังแสง Rx บ่งชี้ความแรงของสัญญาณขาเข้าที่เครื่องรับ
ทั้งสองสิ่งนี้มีความสำคัญที่ต้องรู้และต้องอยู่ในขอบเขตที่กำหนด หากกำลังส่ง Rx ต่ำเกินไป การตรวจจับสัญญาณขาเข้าอาจทำได้ไม่ดีและการเชื่อมต่ออาจล้มเหลว หากกำลังส่ง Tx สูงเกินไป ส่วนประกอบภายในของโมดูลอาจเสียหายได้ ซึ่งคล้ายกับระดับเสียง หากระดับเสียงต่ำเกินไป ความสามารถในการรับข้อมูลของคุณจะมีปัญหา หากระดับเสียงสูงเกินไป ความสมบูรณ์ของข้อมูลอาจลดลง

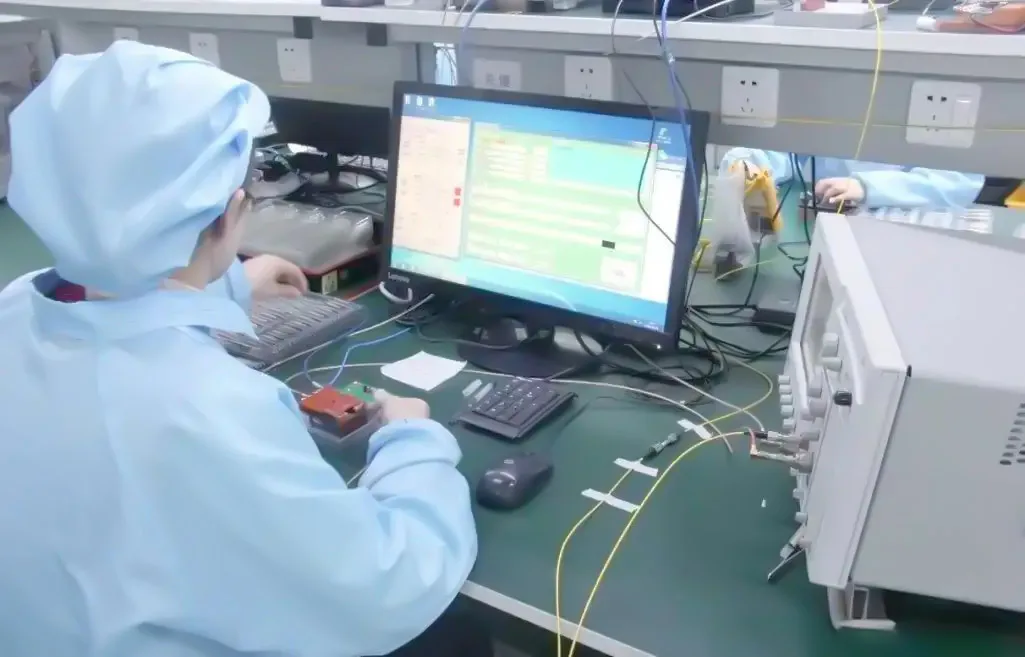

ในด้านความสมบูรณ์ของข้อมูล หนึ่งในการทดสอบคือการทดสอบ BER จะส่งรูปแบบข้อมูลที่ทราบผ่านลิงก์ไฟเบอร์และนับจำนวนข้อผิดพลาดที่ได้รับ ในเครือข่ายไฟเบอร์ ข้อผิดพลาดที่เพิ่มขึ้นแม้เพียงเล็กน้อยหรือน้อยมากก็อาจส่งผลเสียและก่อให้เกิดข้อผิดพลาดกับแอปพลิเคชัน ก่อให้เกิดปัญหาในการสตรีมวิดีโอ หลุดสายในเครือข่ายเสียง ฯลฯ
ค่า BER ต่ำบ่งชี้ว่าสัญญาณสะอาดและเครือข่ายมีความสมบูรณ์ ที่สำคัญอย่างยิ่ง การทดสอบ BER ช่วยให้เห็นภาพปริมาณการรับส่งข้อมูลจริง ซึ่งช่วยในการพิจารณา กำหนด และตรวจสอบว่าโมดูล SFP สามารถรักษาการทำงานได้แม้มีความล่าช้าในการรับส่งข้อมูลจริง ซึ่งอาจก่อให้เกิดข้อผิดพลาด
แม้ว่าการทดสอบกำลังแสงและอัตราข้อผิดพลาดบิตจะแตกต่างกัน แต่เมื่อนำมารวมกันก็สามารถสร้างภาพรวมที่สมบูรณ์ของสุขภาพของตัวรับส่งสัญญาณ SFP ได้:
- พลังงานแสงช่วยให้มั่นใจได้ว่าสัญญาณทางกายภาพ (พลังงานแสง) มีความแข็งแกร่งและปลอดภัย
- BER ให้ความมั่นใจว่าข้อมูลที่เดินทางผ่านพลังงานแสงมีความแม่นยำ
การกำหนดเวลาปกติสำหรับการทดสอบกำลังแสงและอัตราข้อผิดพลาดบิตจะช่วยให้มีโอกาสตรวจพบปัญหาเล็กๆ น้อยๆ ได้ตั้งแต่เนิ่นๆ เช่น ขั้วต่อสกปรก การโค้งงอของไฟเบอร์ที่ไม่เหมาะสม หรือในกรณีที่เลเซอร์มีปัญหา ก่อนที่ปัญหาจะเกิดขึ้นอย่างเต็มที่ ส่งผลให้เครือข่ายเสื่อมสภาพลง มีเวลาหยุดทำงาน มีกระบวนการซ่อมแซมเร่งด่วน และต้องซ่อมแซมด้วยต้นทุนสูง
เมื่อมีการทดสอบกำลังแสงและอัตรา BER เป็นประจำ เครือข่ายใยแก้วนำแสงจะมีประสิทธิภาพมากขึ้น เชื่อถือได้มากขึ้น และสามารถรองรับความต้องการข้อมูลที่เข้มงวดที่เราพึ่งพาได้!
ประเด็นสำคัญ:
- ช่วงกำลังแสงออปติคอล Tx/Rx ที่เหมาะสมช่วยให้การทำงานมีเสถียรภาพและสัญญาณจะไม่เสียหาย
- ค่า BER ต่ำบ่งชี้ว่าข้อมูลถูกส่งอย่างแม่นยำและมีคุณภาพสูง
- แนวทางผสมผสานในการทดสอบกำลังแสงและ BER เป็นพื้นฐานในการประเมินประสิทธิภาพของโมดูล SFP ได้อย่างมีประสิทธิภาพ
อย่างน้อยที่สุด การทำความเข้าใจเมตริกเหล่านี้ถือเป็นสิ่งจำเป็นต่อการบำรุงรักษาลิงก์การสื่อสารผ่านไฟเบอร์ออปติกที่แข็งแกร่งและยืดหยุ่น!
จะวินิจฉัยปัญหาโมดูล SFP โดยใช้ข้อมูลการวินิจฉัยได้อย่างไร
กระบวนการวินิจฉัยปัญหาของโมดูล SFP เริ่มต้นด้วยการพิจารณาค่าวินิจฉัยที่สำคัญที่สุด เช่น อุณหภูมิ แรงดันไฟฟ้า และกำลังเลเซอร์ ค่าเหล่านี้ถือเป็นสัญญาณสำคัญ เพราะบอกถึงสภาพการทำงานของโมดูล และช่วยระบุปัญหาที่อาจเกิดขึ้นก่อนที่จะส่งผลกระทบเชิงลบต่อประสิทธิภาพของเครือข่าย
การตรวจสอบอุณหภูมิของโมดูล SFP มีความสำคัญอย่างยิ่งต่อประสิทธิภาพของอุปกรณ์ อุณหภูมิที่สูงมักทำให้โมดูลไม่เสถียรและอายุการใช้งานสั้นลงอย่างมาก หากอุณหภูมิสูงขึ้นบ่อยครั้ง อาจบ่งชี้ว่าระบบระบายอากาศไม่เพียงพอหรือส่วนประกอบอื่นๆ เริ่มเสียหาย กระบวนการคิดในที่นี้ค่อนข้างคล้ายคลึงกับเครื่องยนต์ร้อนจัด
สิ่งสำคัญคือต้องสังเกตอุณหภูมิที่อ่านได้ เนื่องจากอุณหภูมิที่สูงเกินไปอาจบ่งชี้ว่ามีบางอย่างกำลังเริ่มทำงานผิดปกติ และอาจทำให้เกิดความเสียหายได้ในที่สุด เช่นเดียวกับเครื่องยนต์ที่ร้อนจัดอาจได้รับความเสียหาย การตรวจสอบระดับแรงดันไฟฟ้าช่วยให้มั่นใจได้ว่าคุณกำลังตรวจสอบกำลังไฟฟ้าที่จ่ายให้กับโมดูล
แรงดันไฟฟ้าสูงหรือต่ำอาจบ่งชี้ว่ามีปัญหากับแหล่งจ่ายไฟหรือมีข้อผิดพลาดภายในวงจรโมดูลภายใน เมื่อคุณมั่นใจว่าแรงดันไฟฟ้าของโมดูลมีเสถียรภาพและอยู่ในช่วงที่คาดไว้ การทำงานของเลเซอร์และการส่งสัญญาณจะมีประสิทธิภาพ
กำลังแสงเลเซอร์ ซึ่งมักแสดงเป็นกำลังแสงที่ส่ง (Tx) และกำลังแสงที่ได้รับ (Rx) เป็นการวัดความแรงของสัญญาณโดยตรง หากระดับกำลังแสงเลเซอร์ (Tx) ลดลงต่ำกว่าเกณฑ์ที่กำหนด ความแรงของสัญญาณแสงจะลดลงและอาจเกิดปัญหาในการเชื่อมต่อ ในทางกลับกัน หากระดับกำลังแสงเลเซอร์ (Rx) ต่ำ แสดงว่าสัญญาณสูญเสียไปอย่างมากตามเส้นทางใยแก้วนำแสง หรือขั้วต่อสกปรก
สิ่งเหล่านี้ล้วนส่งผลให้เกิดการเชื่อมต่อที่ไม่เสถียร หลุด หรือเกิดข้อผิดพลาดที่ส่งผลกระทบต่อคุณภาพ ด้วยการตรวจสอบการวินิจฉัยเหล่านี้อย่างต่อเนื่องโดยใช้ข้อมูลการวินิจฉัย SFP ที่รวบรวมโดยใช้ Digital Diagnostic Monitoring (DDM) ผู้ให้บริการเครือข่ายจึงสามารถแก้ไขปัญหาเชิงรุกได้
โดยทั่วไปแล้ว DDM หมายถึงอุปกรณ์ติดตามการจัดการหรือเครื่องทดสอบออปติคัล ซึ่งแต่ละชนิดสามารถใช้งานร่วมกับ DDM ได้ จะส่งข้อมูลพารามิเตอร์สุขภาพอย่างต่อเนื่องผ่านอินเทอร์เฟซสวิตช์และเครื่องทดสอบไฟเบอร์ออปติก เพื่อช่วยให้ตรวจจับข้อบกพร่องได้ตั้งแต่เนิ่นๆ เมื่อพารามิเตอร์สุขภาพใดๆ ที่ระบุโดย DDM เปลี่ยนแปลงไปนอกช่วงการทำงานที่ปลอดภัย เช่น อุณหภูมิสูงเกินไป แรงดันไฟฟ้าไม่เสถียร หรือกำลังเลเซอร์ลดลง การตรวจสอบเครือข่ายควรมีการตรวจสอบด้วย
การตรวจสอบอาจรวมถึงการทำความสะอาดขั้วต่อ การตรวจสอบสายเคเบิลที่เสียหายหรือคุณภาพต่ำ การคลายและใส่โมดูลที่เสียบเข้ากับซ็อกเก็ตไม่ถูกต้อง หรือแม้แต่การเปลี่ยนอุปกรณ์ที่เสียหายด้วยอุปกรณ์ใหม่ แนวทางการแก้ไขปัญหาไฟเบอร์ออปติกที่ขับเคลื่อนด้วยข้อมูลนี้จะช่วยให้คุณมั่นใจได้ว่าจะหลีกเลี่ยงการหยุดทำงานและยืดอายุการใช้งานของโมดูลของคุณ
การอ่านและดำเนินการตามข้อมูลการวินิจฉัยเปรียบเสมือนการตรวจสอบแผงหน้าปัดของรถยนต์เป็นประจำ ข้อมูลการวินิจฉัยจะช่วยให้โมดูลเครือข่ายทำงานได้ในขณะเดียวกันก็แก้ไขปัญหาเล็กๆ น้อยๆ ก่อนที่จะกลายเป็นความล้มเหลวที่ร้ายแรง
พารามิเตอร์การวินิจฉัยที่สำคัญสำหรับโมดูล SFP:
- อุณหภูมิพุ่งสูง → ความเสี่ยงต่อความล้มเหลวของส่วนประกอบ
- แรงดันไฟฟ้าดริฟท์จากข้อกำหนด → เสถียรภาพพลังงาน
- กำลังเลเซอร์ Tx หรือ Rx ต่ำ → สัญญาณเสื่อมลง ปัญหาไฟเบอร์
การทำความเข้าใจว่าพารามิเตอร์เหล่านี้หมายถึงอะไรจะช่วยให้คุณเน้นการแก้ไขปัญหาในการแยกข้อผิดพลาด ระดับการบำรุงรักษา และความน่าเชื่อถือของเครือข่าย
การทดสอบ SFP ระบุและแก้ไขข้อบกพร่องร้ายแรงได้อย่างไร
ธุรกิจประสบปัญหาความล่าช้าของเครือข่ายและการเชื่อมต่อล้มเหลวเป็นระยะๆ ส่งผลให้เวิร์กโฟลว์หยุดชะงักอย่างมีนัยสำคัญ อุปกรณ์สวิตชิ่งส่วนกลางพบปัญหาการสูญหายของแพ็กเก็ตและอัตราความผิดพลาดบิตสูง ซึ่งบ่งชี้ถึงปัญหาสำคัญที่เกิดขึ้นกับโมดูล SFP ผู้เชี่ยวชาญได้ดำเนินการวิเคราะห์เชิงลึกเกี่ยวกับความล้มเหลวในการทดสอบ SFP เพื่อชี้แจงปัญหา
ขั้นตอนแรกคือการตรวจสอบและทดสอบการเชื่อมต่อทางกายภาพของออปติคัล ช่างเทคนิคตรวจสอบเพื่อให้แน่ใจว่าโมดูล SFP ทั้งหมดถูกดึงออกแล้วติดตั้งใหม่ และสายไฟเบอร์ทั้งหมดถูกยึดแน่นสนิท ค่ากำลังแสงที่อ่านได้บ่งชี้ว่าระดับ Tx ไม่สม่ำเสมอ และค่ากำลัง Rx ที่วัดได้ต่ำกว่าค่ามาตรฐาน ความผันผวนของค่า Tx และกำลัง Rx บ่งชี้ว่าเลเซอร์ตัวรับส่งสัญญาณเสื่อมสภาพหรือขั้วต่อสกปรกซึ่งทำให้สัญญาณเสื่อมคุณภาพ
เราใช้เครื่องทดสอบไฟเบอร์ออปติกพร้อมระบบตรวจสอบวินิจฉัยแบบดิจิทัล (Digital Diagnostic Monitoring) เพื่อรวบรวมข้อมูลรายละเอียดเกี่ยวกับอุณหภูมิ แรงดันไฟฟ้า และกำลังเลเซอร์ อุณหภูมิที่สูงขึ้นของโมดูลและแรงดันไฟฟ้าพุ่งสูงอย่างมีนัยสำคัญบ่งชี้ว่าโมดูล SFP ที่เสียหายสร้างภาระงานเพิ่มขึ้นให้กับระบบ วิธีการแก้ไขปัญหาไฟเบอร์ออปติกนี้ช่วยแยกโมดูล SFP ที่เสียหายทีละตัว
โมดูล SFP ถูกแทนที่ด้วยโมดูลที่ผู้จำหน่ายอนุมัติ ทดสอบซ้ำอีกครั้ง จากนั้นทรูพุตของเครือข่ายก็เพิ่มขึ้นจากค่าเฉลี่ย 5 Gbps เป็นเกือบ 10 Gbps อัตราความผิดพลาดบิตลดลงมากกว่า 75% ช่วยเพิ่มความสมบูรณ์ของข้อมูลและความเสถียรของลิงก์ โดยรวมแล้ว นี่เป็นตัวอย่างที่ยอดเยี่ยมที่แสดงให้เห็นว่าการทดสอบและการวินิจฉัยที่แม่นยำสามารถป้องกันปัญหาการหยุดทำงานเป็นเวลานานที่เกิดจากโมดูล SFP ที่ล้มเหลวซึ่งอาจตรวจไม่พบได้อย่างไร
กรณีศึกษานี้แสดงให้เห็นถึงความสำคัญของการผสมผสานการตรวจสอบทางกายภาพและการทดสอบกำลังแสงเข้ากับการวิเคราะห์ข้อมูลวินิจฉัย การตรวจสอบพารามิเตอร์วินิจฉัยอย่างต่อเนื่องตลอดวงจรชีวิตของเครือข่ายจะช่วยให้ผู้ดูแลระบบสามารถตรวจพบข้อบกพร่องเล็กๆ น้อยๆ ก่อนที่จะกลายเป็นปัญหาใหญ่ การตรวจจับข้อผิดพลาดในการทดสอบ SFP ล่วงหน้าช่วยให้มั่นใจได้ว่าเครือข่ายจะยังคงทำงานได้อย่างถูกต้อง เนื่องจากเป็นฟังก์ชันที่สำคัญต่อธุรกิจ
ประเด็นสำคัญจากกรณีศึกษา:
- ยิ่งคุณทำความสะอาดไฟเบอร์ของคุณบ่อยขึ้น รวมถึงการตรวจสอบทางกายภาพด้วย โอกาสเกิดปัญหาก็จะน้อยลง และควรตรวจสอบกำลังแสงด้วย
- การตรวจสอบอุณหภูมิและแรงดันไฟฟ้าสามารถช่วยระบุโมดูลที่เครียดหรือล้มเหลวได้ล่วงหน้า
- เครื่องทดสอบไฟเบอร์ออปติกที่มีความสามารถในการวิเคราะห์ข้อมูลช่วยในการแยกข้อผิดพลาดและแก้ไขปัญหาโมดูลออปติก
- การเปลี่ยนโมดูลออปติกที่ชำรุดหรือสกปรกทันเวลาจะช่วยปรับปรุงเสถียรภาพของเครือข่ายได้อย่างมาก
กรณีศึกษานี้ส่งเสริมคุณค่าและประโยชน์ของการรวบรวมและการบำรุงรักษาข้อมูลการวินิจฉัยที่เน้นเฉพาะจุดโดยอิงจากข้อมูลการวินิจฉัยที่เชื่อถือได้ ขณะแก้ไขปัญหาโมดูลออปติกที่ทำงานภายใต้เงื่อนไขที่สมจริง
จะรับรองความแม่นยำในการทดสอบผ่านการสอบเทียบและหลีกเลี่ยงข้อผิดพลาดทั่วไปได้อย่างไร
การทดสอบที่ถูกต้องเริ่มต้นด้วยเครื่องทดสอบไฟเบอร์ออปติกที่ได้รับการสอบเทียบอย่างถูกต้อง การสอบเทียบบ่งชี้ว่าการวัดของอุปกรณ์ของคุณสอดคล้องกับมาตรฐานการวัดระดับประเทศ ดังนั้นค่าที่อ่านได้ทุกครั้งจะแปลงเป็นค่าจริงที่แสดงถึง คล้ายกับนักดนตรีที่ปรับแต่งเครื่องดนตรีก่อนการแสดง หากไม่ได้รับการสอบเทียบ ผลลัพธ์อาจน่าสงสัยและหลอกลวงได้
การสอบเทียบเครื่องทดสอบใยแก้วนำแสงโดยทั่วไปจะเปรียบเทียบเครื่องทดสอบของคุณกับมาตรฐานอ้างอิงที่ได้รับการรับรองที่ความยาวคลื่นสำคัญที่ใช้ในอุตสาหกรรมใยแก้วนำแสง เช่น 850 นาโนเมตร 1300 นาโนเมตร และ 1550 นาโนเมตร ห้องปฏิบัติการสอบเทียบหรือผู้ผลิตอุปกรณ์ทดสอบของคุณจะใช้แหล่งกำเนิดแสงเลเซอร์ที่เสถียรในการสอบเทียบเครื่องทดสอบของคุณกับมิเตอร์อ้างอิงที่สามารถตรวจสอบย้อนกลับไปยังสถาบันแห่งชาติของรัฐบาลกลางได้
คุณควรสอบเทียบเป็นประจำ โดยทั่วไปอย่างน้อยปีละครั้ง เนื่องจากส่วนประกอบที่เสื่อมสภาพและสภาพแวดล้อมที่เปลี่ยนแปลงไปของระบบทดสอบและระบบฟื้นฟู ทำให้เกิดการดริฟต์ที่จำเป็นต้องได้รับการแก้ไข ปัญหาที่พบบ่อย ได้แก่ การเชื่อมต่อที่สกปรก สายเคเบิลหลวม และแหล่งกำเนิดแสงที่ไม่เสถียร ซึ่งอาจทำให้เกิดข้อผิดพลาดได้ ควรทำความสะอาดขั้วต่อทั้งหมดให้สะอาดหมดจดก่อนทำการวัดใดๆ และหากสายแพทช์ไฟเบอร์สกปรก ควรเปลี่ยนสายแพทช์ใหม่
เมื่อทำการทดสอบ ตรวจสอบให้แน่ใจว่าคุณใช้ขั้วต่อเดียวกันกับที่ใช้ในการสอบเทียบ เพื่อขจัดความแตกต่างที่ไม่ทราบค่า สภาพแวดล้อมในการทดสอบยังได้รับผลกระทบจากค่าที่อ่านได้ เช่น อุณหภูมิและความชื้น ดังนั้น ควรรักษาสภาวะแวดล้อมที่เสถียรตามที่แนะนำสำหรับการทดสอบ SFP ที่ละเอียดอ่อน อย่าเปลี่ยนตำแหน่งหรือตัดการเชื่อมต่อสายไฟเบอร์อย่างรวดเร็วหรือฉับพลันระหว่างการวัด เพื่อลดความแปรปรวนหรือค่าที่อ่านได้ไม่ชัดเจนและไม่คงที่
เมื่อต้องใช้งานเครื่องมือ เช่น OTDR แบบพกพา การสอบเทียบจะรวมถึงการตรวจสอบความเป็นเส้นตรงของการวัดระยะทางและการติดตามกำลังไฟฟ้า ตรวจสอบว่า OTDR สอดคล้องกับค่าความสูญเสียที่คาดการณ์ไว้ตลอดความยาวเส้นใยที่ทราบ รวมถึงเวลาที่วัดได้สัมพันธ์กับดัชนีหักเหของเส้นใย วิธีนี้จะช่วยให้มั่นใจได้ว่าค่าความสูญเสียและการวัดระยะทางยังคงถูกต้อง
การประยุกต์ใช้หลักการเหล่านี้และตารางการสอบเทียบเครื่องทดสอบใยแก้วนำแสงที่สอดคล้องกัน ช่วยให้ผู้ใช้ได้รับผลลัพธ์ที่เชื่อถือได้และทำซ้ำได้ ความน่าเชื่อถือและความสามารถในการทำซ้ำเป็นสิ่งสำคัญอย่างยิ่งต่อการวินิจฉัยปัญหาที่เกิดขึ้นเป็นระยะๆ ซึ่งมักตรวจพบได้ยาก การตรวจสอบคุณภาพของการซ่อมแซม และการรักษาสภาพโดยรวมของเส้นใยแก้วนำแสง
แนวทางปฏิบัติที่ดีที่สุดที่สำคัญ:
- ปรับเทียบเครื่องทดสอบไฟเบอร์อย่างน้อยปีละครั้งโดยใช้มาตรฐานที่ตรวจสอบได้
- ทำความสะอาดขั้วต่อทั้งหมดและทดสอบสายก่อนการวัด
- รักษาสภาพแวดล้อมให้คงที่ตลอดทุกวิธีการทดสอบ
- ห้ามทำให้เกิดการเคลื่อนตัวของเส้นใยหรือการตัดการเชื่อมต่อระหว่างการวัด
- ตรวจสอบความเป็นเส้นตรงของ OTDR สำหรับระยะทางและช่วงกำลัง
การสอบเทียบที่ดีและการปฏิบัติตามการทดสอบที่มีวินัยช่วยให้ผู้ปฏิบัติงานเครือข่ายสามารถพึ่งพาเครื่องมือวินิจฉัยและบรรลุความแม่นยำในการทดสอบ SFP ที่สม่ำเสมอระหว่างกิจกรรมการบำรุงรักษา
วิธีที่ดีที่สุดในการรวมเครื่องมือทดสอบกับอุปกรณ์เครือข่ายคืออะไร
การใช้เครื่องมือทดสอบไฟเบอร์ออปติกร่วมกับคำสั่ง CLI บนอุปกรณ์เครือข่าย ก่อให้เกิดการผสมผสานอันทรงพลังสำหรับการทดสอบความเข้ากันได้และประสิทธิภาพของ SFP หากเลือกได้ กระบวนการวินิจฉัยก็จะดีขึ้น เทียบเท่ากับการมีเครื่องมือวินิจฉัยอยู่ในรถยนต์ และระบบออนบอร์ดสำหรับการตรวจสอบสภาพโดยรวม
ขั้นตอนแรกคือการใช้ CLI ของอุปกรณ์เพื่อรับข้อมูลโดยละเอียดเกี่ยวกับ SFP การใช้คำสั่งนี้จะช่วยให้คุณดูข้อมูลแบบเรียลไทม์ (เช่น กำลังแสง Tx/Rx, อุณหภูมิ, แรงดันไฟฟ้า, กระแสไบอัส ฯลฯ) ผลลัพธ์เหล่านี้เป็นส่วนเสริมของผลลัพธ์จากเครื่องทดสอบไฟเบอร์ออปติก และให้ภาพรวมสถานะการทำงานของโมดูล SFP
ขั้นตอนต่อไปคือการใช้คำสั่ง CLI show inventory หรือ show idprom interface [interface-id] เพื่อตรวจสอบผู้จำหน่ายโมดูล หมายเลขชิ้นส่วน หมายเลขซีเรียล และความสามารถของโมดูล ส่วนนี้ของการทดสอบมีความสำคัญอย่างยิ่ง เพราะจะตรวจสอบว่าโมดูลมีคุณสมบัติตรงตามข้อกำหนดของผู้จำหน่ายสำหรับอุปกรณ์เครือข่ายหรือไม่
นี่เป็นขั้นตอนสำคัญอย่างยิ่งในการทดสอบความเข้ากันได้ของ SFP เพื่อระบุโมดูล SFP ที่ไม่รองรับหรือปลอมแปลง ซึ่งเป็นสาเหตุของช่องโหว่เครือข่าย การใช้คำสั่งวินิจฉัย CLI ร่วมกับเครื่องมือทดสอบทางกายภาพ จะช่วยให้คุณมั่นใจได้ว่า SFP ได้รับการยอมรับและทำงานภายใต้พารามิเตอร์ที่กำหนด
ตัวอย่างเช่น หาก CLI ระบุว่ากระแสไบอัสเลเซอร์สูงผิดปกติ แต่คุณได้รับค่าที่อ่านได้จากเครื่องวัดกำลังแสงปกติ นั่นอาจเป็นสัญญาณบ่งชี้ว่าฮาร์ดแวร์ของคุณกำลังมีปัญหาบางอย่าง นอกจากนี้ บันทึก CLI หลายรายการจะแสดงข้อผิดพลาดของลิงก์ที่ตรวจพบ หรือคำเตือนเกี่ยวกับตัวรับส่งสัญญาณที่ไม่รองรับ ซึ่งจะช่วยให้คุณระบุและแยกแยะข้อผิดพลาดได้
หนึ่งในคุณสมบัติที่ดีที่สุดของฟีเจอร์นี้คือคุณสามารถกรองบันทึกด้วยคำสั่งอย่าง show logging | include transceiver ซึ่งช่วยให้คุณเข้าถึงอินเทอร์เฟซที่ถูกต้องได้รวดเร็วยิ่งขึ้น การนำวิธีการแบบบูรณาการนี้มาใช้ช่วยเพิ่มความแม่นยำในการตรวจสอบประสิทธิภาพ และลดปัญหาและคาดเดาปัญหาได้อย่างมาก!
ด้วยการรวมคำสั่ง CLI เข้ากับผลการทดสอบไฟเบอร์ออปติก ทำให้ผู้เชี่ยวชาญเหล่านี้มีความเข้าใจและความมั่นใจมากขึ้นในการกำหนดความสมบูรณ์ของ SFP และการใช้แทนกันได้กับอุปกรณ์อื่น!
แนวทางปฏิบัติที่ดีที่สุดในการบูรณาการ:
- ใช้คำสั่ง CLI บนอุปกรณ์ขณะดำเนินการทดสอบไฟเบอร์ออปติก เช่น แสดงอินเทอร์เฟซ “<< รายละเอียดตัวรับส่งสัญญาณ >>” สำหรับอุปกรณ์ไฟเบอร์
- อ้างอิงหมายเลขชิ้นส่วนของผู้จำหน่ายแบบไขว้กับคำสั่งคงคลังเพื่อความเข้ากันได้และการใช้แทนกันได้
- ใช้ประโยชน์จากการแสดงบันทึกข้อผิดพลาดด้วยคำสั่ง CLI และแมปกับข้อมูลการทดสอบทางกายภาพของคุณ
- ใช้ข้อมูลรวมของคุณเพื่อสร้างความเป็นไปได้ของความล้มเหลวของอุปกรณ์ เช่น การตัดสินใจของ SFP ก่อนที่จะเกิดความล้มเหลวในการให้บริการ!
การรวมคำสั่ง CLI สำหรับ SFP เข้ากับอุปกรณ์ทดสอบที่ได้รับการยอมรับจากอุตสาหกรรมถือเป็นวิธีที่ดีมากในการรักษาให้เครือข่ายไฟเบอร์ทำงานได้อย่างเหมาะสมที่สุด
วิธีใช้คู่มือนี้เพื่อรับประกันว่าลิงก์ไฟเบอร์ออปติกทุกลิงก์มีความน่าเชื่อถือ
การเชื่อมต่อใยแก้วนำแสงที่เชื่อถือได้คือรากฐานสำคัญที่ทำให้เครือข่ายการสื่อสารมีความน่าเชื่อถือสูง การทดสอบอย่างสม่ำเสมอและแม่นยำจะช่วยสร้างเครือข่ายความปลอดภัยสำหรับความล้มเหลวที่อาจเกิดขึ้นก่อนที่จะส่งผลกระทบต่อสตรีมข้อมูลสำคัญ ลองคิดดูว่าสิ่งนี้เปรียบเสมือน "การตรวจสอบความสมบูรณ์" ที่ช่วยให้มั่นใจได้ว่าเครือข่ายยังคงอยู่ในสภาพที่ดีและแข็งแกร่ง
การใช้อุปกรณ์ทดสอบ SFP และขั้นตอนการทดสอบออปติกอย่างต่อเนื่องเพื่อประเมินโมดูล SFP แต่ละโมดูลในภาคสนามอย่างเป็นรูปธรรม ผ่านวิธีการทดสอบอย่างเป็นระบบ ช่วยให้มั่นใจได้ว่าโมดูล SFP แต่ละโมดูลในลิงก์ใยแก้วนำแสงเป็นไปตามมาตรฐานประสิทธิภาพ การเชื่อมโยงข้อมูลการวินิจฉัยเชิงวัตถุเข้ากับข้อมูลการตรวจสอบด้วยสายตา ควบคู่ไปกับการตรวจสอบคำสั่ง CLI ช่วยให้มองเห็นภาพรวมของสภาพเครือข่ายได้แบบ 360 องศา วิธีนี้ช่วยลด "เวลาหยุดทำงาน" และค่าใช้จ่ายในการซ่อมแซมที่สูงมาก
เมื่อดำเนินการอย่างสม่ำเสมอโดยใช้ผลการทดสอบที่ถูกต้อง การบำรุงรักษาเชิงรุกเป็นวิธีที่เชื่อถือได้ในการเพิ่มอายุการใช้งานโมดูลให้สูงสุดและรับประกันความสมบูรณ์ของสัญญาณสูงสุด ในเครือข่ายออปติกที่ซับซ้อน หลักการของผลการทดสอบที่สมบูรณ์แบบและการแก้ไขปัญหานี้เป็นปัจจัยสำคัญในการเชื่อมต่อความเร็วสูงที่เสถียรและสม่ำเสมอ
เมื่อปรับใช้แล้ว ผู้ให้บริการสามารถเริ่มต้นการเปลี่ยนผ่านจากการตอบสนองแบบเดิมไปสู่การป้องกัน โดยการทดสอบไฟเบอร์ออปติกทุกครั้งจะถือเป็นก้าวสำคัญสู่ระบบที่น่าเชื่อถือและพร้อมรับมืออนาคต โปรโตคอลการทดสอบที่รัดกุมและการจัดงบประมาณที่ดีจะช่วยให้เครือข่ายบรรลุประสิทธิภาพสูงที่เชื่อถือได้และสม่ำเสมอในแต่ละครั้ง
