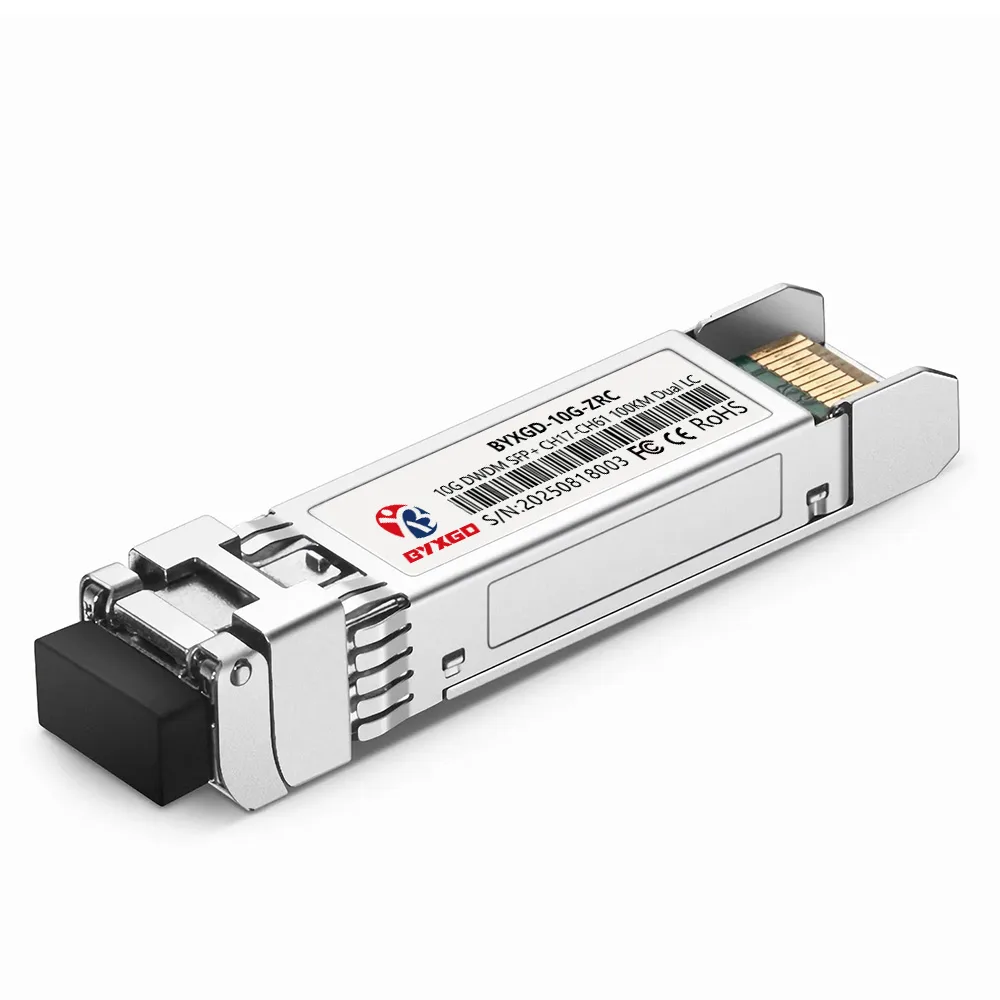

ตัวรับส่งสัญญาณ BYXGD 10G DWDM SFP+ 100GHz C17-C61 รองรับความเร็วตั้งแต่ 9.95-11.32 Gbps (10G Ethernet, STM-64, ODU2, ODU2e, OTU2, OTU1f, OTU2f, OTU1e และ OTU2e) โดยใช้เครื่องส่งสัญญาณเลเซอร์ EML ที่ช่องสัญญาณ ITU-T 100 GHz (C-band) 17-61 พร้อมตัวรับโฟโตไดโอด APD และขั้วต่อ LC แบบดูเพล็กซ์ ด้วยค่าออปติคัลขั้นต่ำ 26 เดซิเบล ตัวรับส่งสัญญาณนี้รองรับการส่งสัญญาณได้ไกลสูงสุด 100 กิโลเมตรโดยใช้สายไฟเบอร์โหมดเดียว (SMF) สามารถตรวจสอบข้อมูลผ่าน SFF-8472 DDM แบบเรียลไทม์ โดยพารามิเตอร์ที่ตรวจสอบประกอบด้วยแรงดันไฟฟ้า กระแสไบอัส อุณหภูมิ และกำลังส่งและกำลังรับ อุปกรณ์นี้สามารถเชื่อมต่อแบบ Hot-plug ได้ (SFP+) และเป็นไปตามมาตรฐาน SFF-8419 MSA และ IEEE 802.3ae 10GBASE-ZR มีช่วงอุณหภูมิการทำงานอยู่ที่ 0-70 องศาเซลเซียส ได้รับการรับรองมาตรฐาน CE/RoHS และ EEPROM ได้รับการทดสอบจากโรงงานบนสวิตช์และเราเตอร์ DWDM หมายเลขชิ้นส่วนนี้เป็น SFP-10G-DWDM-EZR-xx.xx รุ่นที่เข้ากันได้กับผู้ผลิตรายอื่น อุปกรณ์นี้ต้องใช้มัลติเพล็กเซอร์/ดีมัลติเพล็กเซอร์ DWDM (Mux/Demux) เพื่อทำงาน และเข้ากันได้กับระบบ DWDM ที่กำหนดเอง ซึ่งทำงานบนแพลตฟอร์มหลักๆ
ข้อบ่งชี้จำเพาะ
| แบรนด์ | บีวายเอ็กซ์จีดี |
| ฟอร์มแฟกเตอร์ | SFP + |
| อัตราการส่งข้อมูล | 9.95-11.32 Gbps (สูงสุด 11.3 Gbps) |
| ช่วงความยาวคลื่น | กริด ITU-T DWDM 100 GHz, C17-C61 (1528.77-1563.86 นาโนเมตร) |
| ความยาวคลื่น TX | C17 (1563.86 นาโนเมตร), C18 (1563.05 นาโนเมตร), C19 (1562.23 นาโนเมตร), C20 (1561.42 นาโนเมตร), C21 (1560.61 นาโนเมตร), C22 (1559.79 นาโนเมตร), C23 (1558.98 นาโนเมตร), C24 (1558.17 นาโนเมตร), C25 (1557.36 นาโนเมตร), C26 (1556.56 นาโนเมตร), C27 (1555.75 นาโนเมตร), C28 (1554.94 นาโนเมตร), C29 (1554.13 นาโนเมตร), C30 (1553.33 นาโนเมตร), C31 (1552.52 นาโนเมตร), C32 (1551.72 นาโนเมตร), C33 (1550.92 นาโนเมตร), C34 (1550.12 นาโนเมตร), C35 (1549.32 นาโนเมตร), C36 (1548.52 นาโนเมตร), C37 (1547.72 นาโนเมตร), C38 (1546.92 นาโนเมตร), C39 (1546.12 นาโนเมตร), C40 (1545.32 นาโนเมตร), C41 (1544.53 นาโนเมตร), C42 (1543.73 นาโนเมตร), C43 (1542.94 นาโนเมตร), C44 (1542.14 นาโนเมตร), C45 (1541.35 นาโนเมตร), C46 (1540.56 นาโนเมตร), C47 (1539.77 นาโนเมตร), C48 (1538.98 นาโนเมตร), C49 (1538.19 นาโนเมตร), C50 (1537.4 นาโนเมตร), C51 (1536.61 นาโนเมตร), C52 (1535.82 นาโนเมตร), C53 (1535.04 นาโนเมตร), C54 (1534.25 นาโนเมตร), C55 (1533.47 นาโนเมตร), C56 (1532.68 นาโนเมตร), C57 (1531.9 นาโนเมตร), C58 (1531.12 นาโนเมตร), C59 (1530.33 นาโนเมตร), C60 (1529.55 นาโนเมตร), C61 (1528.77 นาโนเมตร) |
| ความยาวคลื่น RX | ITU-T DWDM กริด 100 GHz C-Band |
| แบนด์วิดท์ความยาวคลื่น TX | 100 GHz (0.8 นาโนเมตร) |
| ระยะทางสูงสุด | กม. 100 |
| ประเภทไฟเบอร์ | ไฟเบอร์โหมดเดียว (SMF, 9/125 µm) |

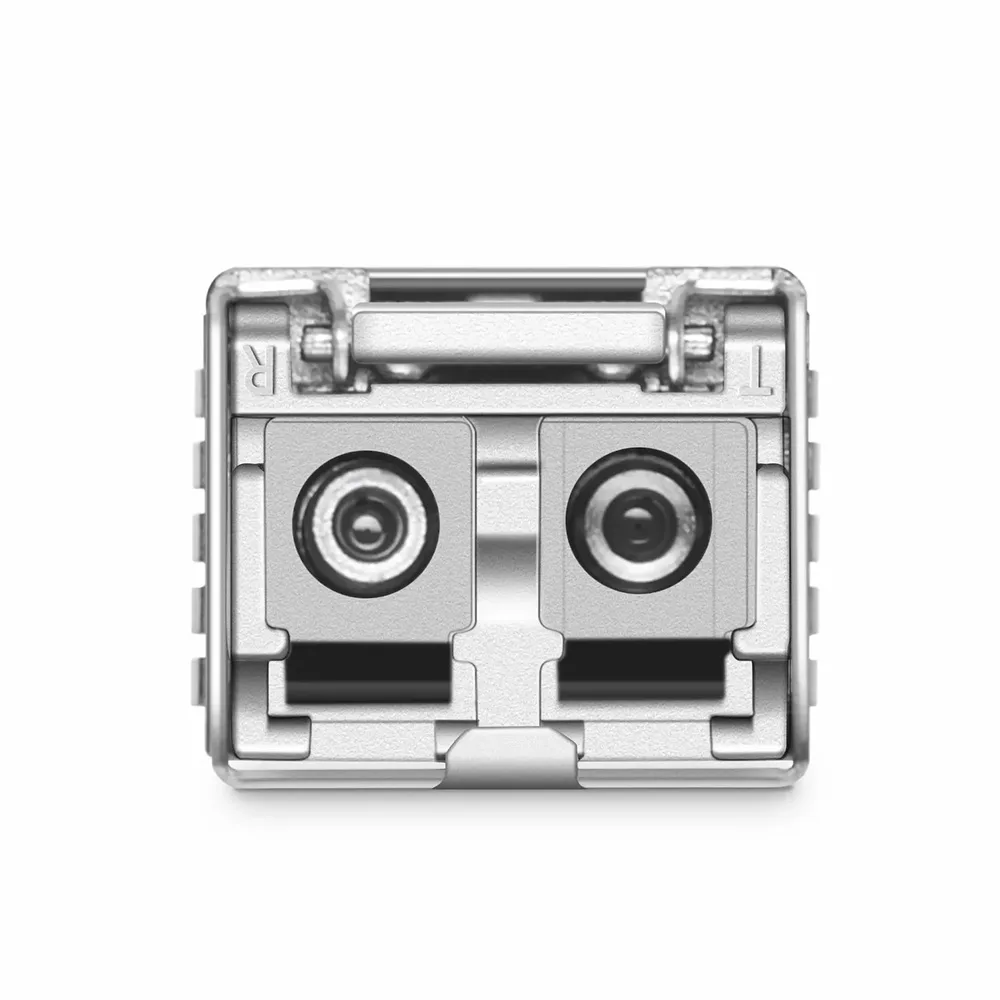

| เชื่อมต่อ | ดูเพล็กซ์ LC/UPC |
| ประเภทเครื่องส่งสัญญาณ | อีเอ็มแอล เลเซอร์ |
| ประเภทตัวรับ | โฟโตไดโอด APD |
| TX Power | +1 ถึง +5 dBm (ต่ำสุด +1 dBm, สูงสุด 5-7 dBm) |
| เครื่องรับความไวแสง | <-25 เดซิเบล |
| ผู้รับเกินพิกัด | -7 ถึง -8 dBm |
| งบประมาณแสง | 26 เดซิเบล |
| ความทนทานต่อการกระจายตัว | 2000 แรงม้า/นาโนเมตร |
| อัตราส่วนการสูญพันธุ์ | >8.2-9.0 เดซิเบล |
| ดีดีเอ็ม/ดีโอเอ็ม | ใช่ (SFF-8472) |
| การใช้พลังงาน | ≤1.5 W (+3.3V แหล่งจ่ายเดียว) |
| ช่วงอุณหภูมิ | การทำงาน: 0 ถึง 70°C; การจัดเก็บ: -40 ถึง 85°C |
| น้ำหนัก | 0.025 |
| การใช้งาน | 10GBASE-ZR/ZW DWDM Ethernet (10.31 Gbps), 10G/8G Fiber Channel (10.52/8.5 Gbps), STM-64 (9.95 Gbps), ODU2 (10.037 Gbps), ODU2e (10.399 Gbps), OTU2 (10.70 Gbps), OTU1f (11.27 Gbps), OTU2f (11.32 Gbps), OTU1e (11.049 Gbps), OTU2e (11.095 Gbps), สวิตช์/เราเตอร์/NIC ศูนย์ข้อมูล 10G, เครือข่ายออปติคอล DWDM |
| ตามมาตรฐาน | SFP+ MSA (SFF-8431/SFF-8419), IEEE 802.3ae, SFF-8472, CE/RoHS, IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040.10/1040.11, ความปลอดภัยเลเซอร์ระดับ 1 |
