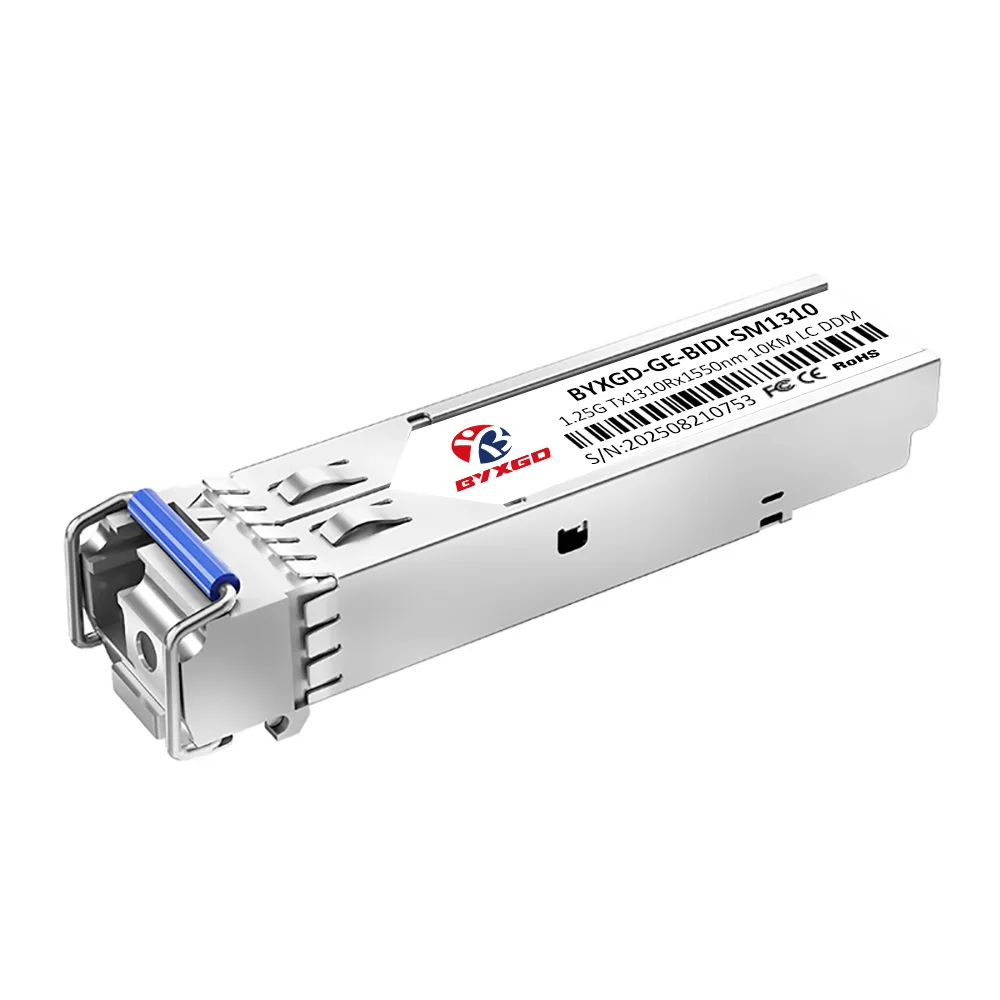

โมดูลรับส่งสัญญาณ SFP แบบสองทิศทางประสิทธิภาพสูง 1000BASE-BX-U ของ Cisco GLC-BX-10U ที่รองรับ 1000BASE-BX-U ออกแบบมาสำหรับ Gigabit Ethernet บนไฟเบอร์โหมดเดี่ยว ตัวรับส่งสัญญาณนี้ทำงานที่ความยาวคลื่น TX 1310 นาโนเมตร และ RX 1550 นาโนเมตร และรองรับระยะทางสูงสุด 10 กิโลเมตรผ่านการเชื่อมต่อ LC simplex ข้อมูลจำเพาะเพิ่มเติมเป็นไปตามมาตรฐาน IEEE 802.3z และ SFP MSA และรองรับ Digital Optical Monitoring (DOM) ในด้านอุณหภูมิ แรงดันไฟฟ้า และกำลังแสง

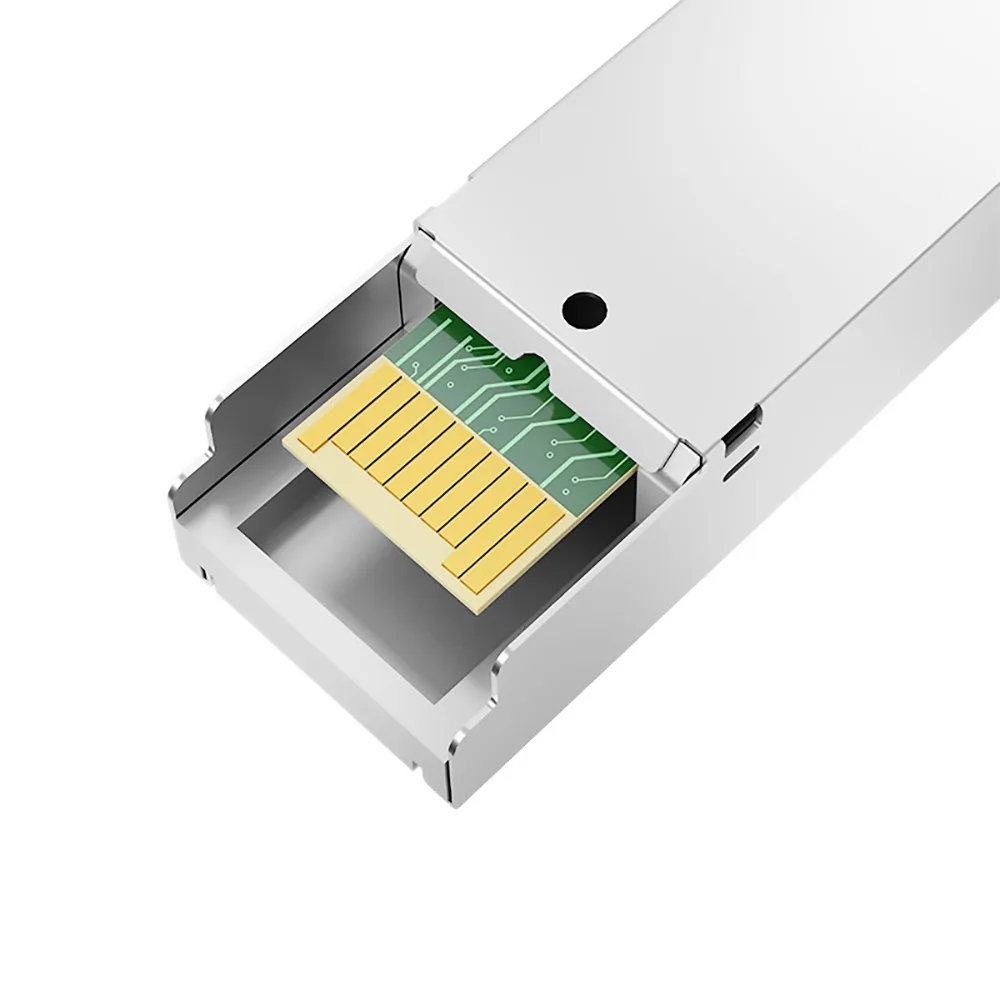

ตัวรับส่งสัญญาณแต่ละตัวประกอบด้วยเครื่องส่งสัญญาณเลเซอร์ FP/DFB และตัวรับโฟโตไดโอด PIN ความไวสูง ร่วมกับตัวขยายสัญญาณทรานส์อิมพีแดนซ์ (TIA) ซึ่งให้ประสิทธิภาพทางแสงที่เสถียรและอัตราความผิดพลาดบิตต่ำ โมดูลได้รับการออกแบบด้วยอินเทอร์เฟซแบบ Hot-plug 20 พิน และรองรับอัตราข้อมูลสูงสุด 1.25 Gbps พร้อมความต้านทานดิฟเฟอเรนเชียล 100 โอห์ม
ตัวรับส่งสัญญาณเหล่านี้สามารถใช้งานร่วมกับ Cisco GLC-BX-10U, Juniper Networks SFP-GE10KT13R15, Brocade E1MG-BXU-10, HPE SFP-1G-BXD-10, H3C SFP-GE-10-SM1310-BIDI, HW BiDi SFP-GE-10-SM1310, Dell SFP-GE-BX10-1310, Extreme Networks MGBIC-BX10-D-1310, Alcatel-Lucent SFP-DUAL-BX-U, D-Link DEM-330R และตัวรับส่งสัญญาณ TRENDnet TEG-MGBS10D3
ข้อบ่งชี้จำเพาะ
| พารามิเตอร์ | Specification |
| แบรนด์ | บีวายเอ็กซ์จีดี |
| ความเข้ากันได้ของ Cisco | จีแอลซี-บีเอ็กซ์-10ยู |
| ฟอร์มแฟกเตอร์ | SFP |
| อัตราข้อมูลสูงสุด | 1.25 Gbps |
| ความยาวคลื่น | TX 1310 นาโนเมตร / RX 1550 นาโนเมตร |
| ระยะทางสูงสุด | กม. 10 |
| ไฟเบอร์/สื่อ | ไฟเบอร์โหมดเดียว (SMF) |

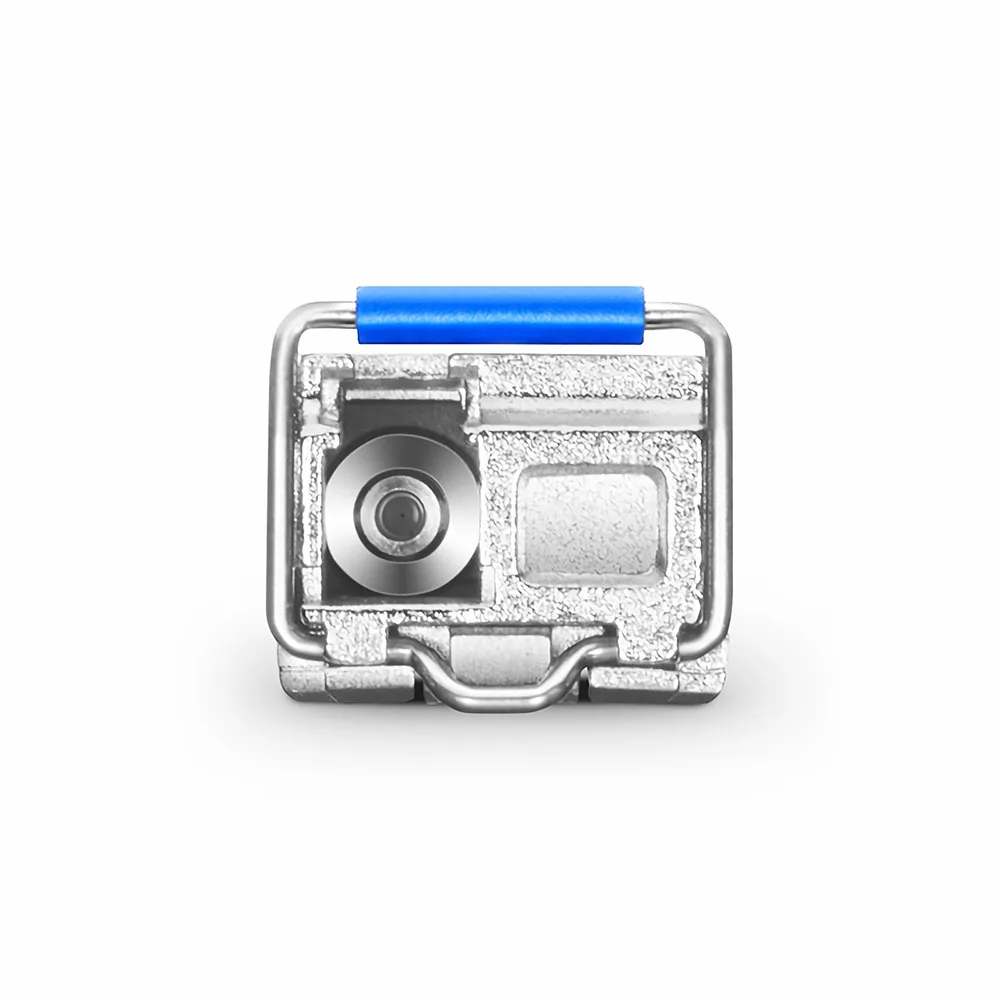

| เชื่อมต่อ | ซิมเพล็กซ์ LC/UPC |
| องค์ประกอบแสง | FP หรือ DFB BiDi; ตัวรับ PIN |
| เท็กซัสออปติคอลพาวเวอร์ | −9 ถึง −3 dBm |
| เครื่องรับความไวแสง | ≤ −22 เดซิเบลเมตร |
| ผู้รับเกินพิกัด | -3 เดซิเบลเมตร |
| ลิงก์งบประมาณ | ~8 เดซิเบล |
| การวินิจฉัยทางดิจิทัล | DOM/DDM (อุณหภูมิ, Vcc, กำลังไฟ Tx/Rx, ไบแอส) |
| อินเตอร์เฟซการจัดการ | แผนที่หน่วยความจำ I²C, SFF‑8472 |
| โปรโตคอล | กิกะบิตอีเทอร์เน็ต; MSA สามารถทำงานร่วมกันได้; SFF‑8472 |
| อุณหภูมิการทำงาน (เชิงพาณิชย์) | 0 ถึง 70 ° C (32 ถึง 158 ° F) |
| อุณหภูมิการจัดเก็บข้อมูล | -40 ถึง 85 °C |
| อินเตอร์เฟสไฟฟ้า | ดิฟเฟอเรนเชียล 100 Ω, คัปเปิล AC |

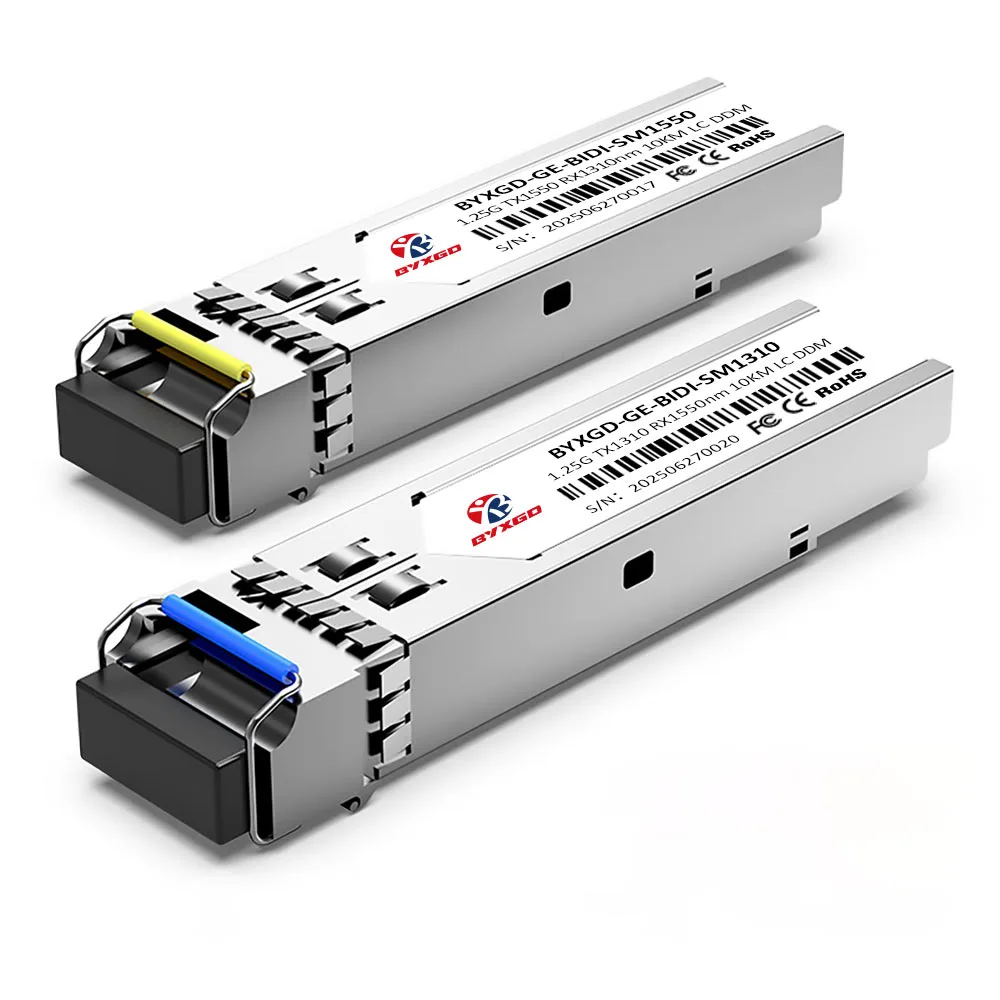

| ข้อกำหนดการจับคู่ | ใช้งานได้กับ BX‑D (TX 1550 นาโนเมตร / RX 1310 นาโนเมตร) |
| ความปลอดภัยของเลเซอร์ | กลุ่มที่ 1 |
| สิ่งแวดล้อม | ผ่าน RoHS |
| ขนาด | ~55.4 × 13.4 × 8.5 มม. |
| พลังงานทั่วไป | ≤ 1 W |
