Объяснение модулей SFP 10GBASE-T: полное руководство по медным сетям 10G
Вы когда-нибудь задумывались, почему половина сетевых инженеров предпочитает медные соединения, а другая половина — оптоволокно? Коротко говоря, нужно понимать, когда Модули SFP 10GBASE-T являются отличным решением для решения специфических сетевых задач. Корпоративные сети испытывают всё большую потребность в обеспечении 10-гигабитных скоростей без превышения бюджета и нарушения существующей инфраструктуры. Модули SFP 10GBASE-T идеально подходят для краткосрочных соединений, будь то в центрах обработки данных, серверных стойках или кампусных сетях.
Преимущества медного приёмопередатчика значительно превосходят преимущества оптоволоконных модулей, особенно при прокладке медных кабелей длиной менее 30 метров (100 футов). Сетевые архитекторы сталкиваются с проблемами совместимости, теплового режима и оптимизации затрат для разнородного оборудования. Кроме того, 10GBASE-T SFP + У realm много разных поставщиков, каждый из которых имеет свою собственную нумерацию моделей и характеристики производительности. Знание различий, безусловно, поможет избежать проблем и затрат при развертывании.
Ознакомившись с этим руководством, вы будете готовы стратегически выбирать медные модули 10G, уверенно определять номера моделей и избегать неудачных стратегий развертывания. Кроме того, вы узнаете о передовых методах устранения распространённых неполадок, проверки совместимости с поставщиками и оптимизации производительности для достижения максимальной окупаемости инвестиций.
Независимо от того, модернизируете ли вы существующую инфраструктуру или проектируете новую сеть, ключевым моментом является преобразование запутанных технических решений в конкретные стратегии для надежного 10-гигабитного медного соединения.

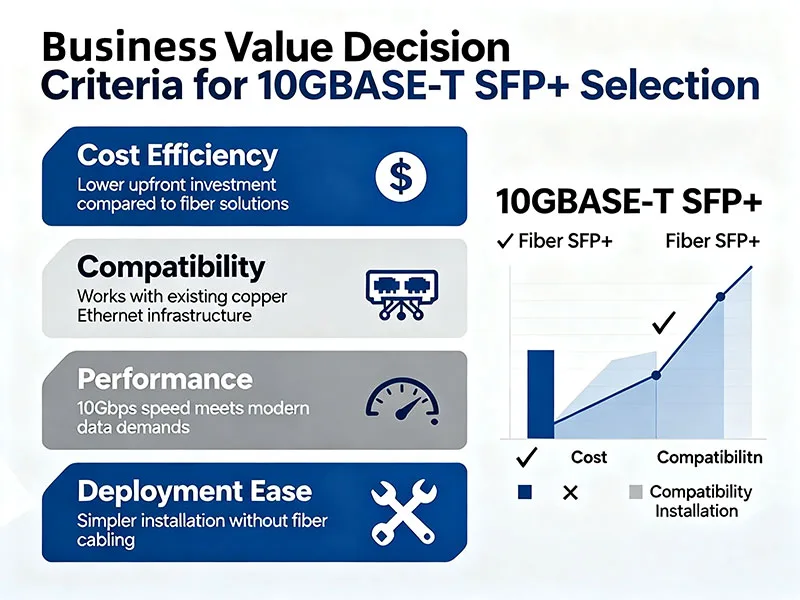

Почему стоит выбрать 10GBASE-T SFP+? Экономическое обоснование медных модулей 10G
Стратегические ценовые преимущества стимулируют внедрение
Обратите внимание на выражение лица вашего финансового директора, когда вы обратитесь к нему с предложением модернизации сетевой инфраструктуры. Обычно всё сводится к одному вопросу: «Какова окупаемость инвестиций?». Умные организации понимают, что преимущества 10GBASE-T SFP+ выходят далеко за рамки простого улучшения подключения. Решения на основе медных кабелей — хороший способ сократить расходы на установку дорогостоящих оптоволоконных кабелей на коротких расстояниях. В типичном развертывании центра обработки данных расходы на кабельную разводку сокращаются на 40–60% благодаря использованию медных модулей SFP+ 10G для межстоечных соединений. Самое приятное: существующие кабели Cat6A могут поддерживать эти модули без необходимости замены всех кабелей!
Организации могут стандартизировать закупку медных модулей для платформ разных поставщиков, упрощая принятие решений о закупках. Модули 10GBASE-T сторонних производителей, такие как FS SFP-10GBASE-T или Cisco SFP-10G-T, работают идентично, при этом их стоимость на 30–50% ниже, чем у аналогов от OEM-производителей. Эта разница становится существенной, когда организации развертывают сотни модулей в корпоративной сети.
Быстрое развертывание повышает ценность бизнеса
Время развертывания напрямую влияет на соотношение стоимости, которое организации устанавливают для своих бизнес-операций. Медные модули можно развернуть за считанные минуты, в то время как установка оптоволоконных кабелей занимает часы на заделку и тестирование. Кроме того, сетевым специалистам не придётся приобретать специализированное оборудование для сращивания волокон или проходить сертификацию специалистов по оптоволокну, стоимость которой составляет от 15 000 до 25 000 долларов США за штуку!
Обратная совместимость с поддержкой устаревших технологий Gigabit Ethernet обеспечивает плавный процесс модернизации. Устаревшие коммутаторы автоматически снижают скорость до 1G, обеспечивая отсутствие простоев во время миграции. Эта гибкость позволяет организациям мигрировать для поддержки отдельных компонентов и использовать постепенное увеличение пропускной способности без ущерба для операционной деятельности.
Анализ рентабельности инвестиций: медные решения побеждают
Обсуждение влияния центов 10GBASE-T SFP+ на рентабельность инвестиций становится более убедительным при объективном анализе совокупной стоимости владения. Стоимость труда снижается до 65% — подключение медных кабелей не требует таких же знаний, как установка оптоволоконных. Расходы на обслуживание также остаются ниже на протяжении всего жизненного цикла модуля, поскольку Разъемы RJ45 обычно более прочны, чем их волоконные эквиваленты.
Энергопотребление организации также влияет на эксплуатационные расходы. 10-гигабитные соединения на основе медного кабеля в среднем потребляют на 2–3 Вт меньше на порт, чем эквивалентные оптоволоконные приёмопередатчики. Хотя несколько ватт могут показаться незначительными, эта разница многократно возрастает при крупных развертываниях, значительно снижая расходы на охлаждение и электроэнергию.
Стратегически позиционировано для будущего роста
Организации, стремящиеся к будущим скоростям и масштабам развертывания, захотят сохранить медные модули 10 Гбит/с в качестве переходной платформы для более высокоскоростного подключения. Та же географическая кабельная инфраструктура может поддерживать будущие развертывания 25 Гбит/с и 40 Гбит/с с простой заменой разъёмов. В совокупности вам нужно найти свою собственную комнату отдыха и определить окупаемость инвестиций в инфраструктуру. В расчёте на 7 лет: кабель Cat6A стоит 2.50 доллара за фут с установкой, в то время как эквивалентная прокладка оптоволокна обойдётся в 8–12 долларов за фут; то есть медная инфраструктура на 70% дешевле оптоволоконной для передачи данных на короткие расстояния (менее 100 метров)!
Как расшифровать номера моделей модулей SFP 10GBASE-T: технический анализ
Более глубокий анализ структур номеров моделей Cisco SFP
Номера моделей модулей работают аналогично последовательностям ДНК: каждый символ определяет определённую техническую характеристику совместимости и производительности. Это понимание также поможет вам принимать обоснованные решения о покупке и лучше понимать производительность вашей сети на различных аппаратных платформах. Cisco придерживается единой системы наименований для своих медных трансиверов, что обычно означает, что номера моделей содержат важные характеристики, например, SFP-10GBASE-T, что позволяет легко идентифицировать их.
SFP обозначает форм-фактор приёмопередатчика, а 10GBASE — скорость и характеристики, которым он будет соответствовать. Буква «T» в названии SFP-10GBASE-T означает, что вместо оптоволокна используется медная витая пара, что может обозначаться как «SR» или «LR». В номере модели также может присутствовать дополнительный символ, например, «=» или «+», который указывает на обновлённую или новую версию с дополнительными функциями или другим энергопотреблением. Другой пример: SFP-10GBASE-T — это стандартная версия SFP, потребляющая 4 Вт, а новые модели — 2.5 Вт.
Шаблоны кодов для других производителей
Производители стандартных моделей используют разные схемы кодирования, но большинство из них придерживаются схожих логических схем для обозначения 10-гигабитных медных кабелей. В номерах моделей производителей стандартных моделей 10GBASE-T обычно присутствует префикс SFP-10GT, 10G-T или SFPT-10G. В середине кода модели часто можно увидеть символы, обозначающие дальность передачи данных, например, «30M». Суффиксы в коде модели часто указывают на версию; например, «V2», «Plus» или «Pro» могут указывать на улучшенное теплоотведение или пониженное энергопотребление.
В номерах моделей также могут встречаться температурные номиналы, обозначающие рабочие диапазоны, например «C» для коммерческого класса (0–70 °C) или «I» для промышленного класса (от -40 до 85 °C).
Важные атрибуты, скрытые в коде модели
Понимание того, как скорости кодируются в декодере SFP-10GBASE-T, позволяет определить, на каких скоростях автосогласования может работать трансивер, выходящий за рамки спецификации 10GBASE. Вы можете встретить модели, на которых указано, что они поддерживают многоскоростную передачу или обратную совместимость с существующей инфраструктурой Gigabit Ethernet. В коде модели обычно присутствует обозначение, например, «1/10G» или «MGT», указывающее на эту возможность.
В номерах моделей могут встречаться спецификации категории, например, «Cat6» или «Cat6A». Это минимальные характеристики кабеля для максимальной дальности передачи данных при указанных скоростях. Классификация мощности также указывается в коде модели, если это версия модуля с низким энергопотреблением. Например, «LP» обычно означает энергопотребление менее 2.5 Вт. Это важно при работе с коммутаторами с общим максимальным бюджетом мощности для 48 портов 740 Вт или менее.
Номинальная дальность передачи данных обычно учитывается в схеме нумерации моделей. Число «30» в названии SFP-10GBASE-T30 часто означает максимальную дальность передачи данных 30 метров по рекомендуемому кабелю Cat6A, а число «100» указывает на более новую и мощную версию, поддерживающую большие расстояния в условиях, рекомендованных спецификацией.
Практические элементы декодирования модельного кода
Лучший способ применять эти знания — систематически: FS SFP-10GBASE-T30 обозначает 10-гигабитный медный модуль с дальностью передачи данных 30 метров. Даже HP J8177D указывает, что модуль поддерживает кабели Cat5e и Cat6A для совместимости с устройствами разных производителей. В любом случае, при покупке модуля стоимостью от 500 долларов США и выше всегда проверяйте, или, по крайней мере, перепроверяйте, технические характеристики от производителя.
Как проверить совместимость 10GBASE-T SFP+ перед развертыванием
Выравнивание версий прошивки предотвращает проблемы интеграции
Представьте себе проверку совместимости как предполётный контрольный список пилота: если пилот пропускает какие-то этапы, можно ожидать дорогостоящих сбоев в самый неподходящий момент. Зная передовой опыт, компетентные сетевые инженеры создают систематический, проверенный процесс проверки того, приведут ли неисправные компоненты к проблемам в производственной среде.
Версии прошивки коммутатора напрямую влияют на совместимость с 10GBASE-T SFP+ в зависимости от поколения оборудования. В старых версиях прошивки отсутствуют новые версии модулей, сертифицированных для данного оборудования, что приводит либо к сбою команды Drop-T, либо, как минимум, к снижению производительности, которое команда не замечает. Перед принятием решения о покупке сверьтесь со списком совместимости продуктов (PCL) или комбинированной документацией от производителя коммутатора, чтобы определить различия в прошивках каждого поколения коммутатора.
Вместо простого чтения версии прошивки, проверка с помощью командной строки выявит ограничения прошивки, которые могут не быть указаны в документации. Используйте команду show version, а затем show inventory. Эти команды выводят текущие версии прошивки и сведения обо всех установленных модулях. Используйте эту информацию для проверки PCL поставщика, чтобы убедиться в отсутствии нарушений совместимости при установке.
Контрольный список физического осмотра перед развертыванием
Визуальный осмотр может выявить производственные дефекты или проблемы с производительностью, которые могут быть не выявлены при электронном тестировании. Проверьте контакты разъёма RJ45 на наличие погнутых контактов, трещин на корпусе или загрязнений, влияющих на целостность сигнала. Проверьте маркировку модуля, чтобы убедиться, что она соответствует информации, указанной при заказе. Это предотвратит случайную установку неправильного модуля, скорость которого ниже требуемой для данного канала передачи данных.
Если центры обработки данных работают в условиях, превышающих «нормальные» или «стандартные» характеристики, необходимо определить номинальные характеристики конструкции каждого компонента. Если модули предназначены для промышленного использования, на них будет указана маркировка, например, «I-temp» или «нормативная область применения», указывающая на то, что модуль рассчитан на диапазон температур, соответствующий стандарту и превышающий его. Соответствие условий эксплуатации характеристикам компонентов, указанным в технических характеристиках, позволяет избежать установки модулей с номинальными характеристиками ниже заданной температуры, что приводит к нарушению гарантии и весьма дорогостоящим обращениям в сервисную службу, которых можно было бы избежать.
Диагностические команды для проактивной проверки
Сетевые операционные системы включают встроенные инструменты для устранения неполадок модулей SFP+ 10GBASE-T до того, как проблема усугубится. Команда «show interface transceiver» выводит данные об уровнях мощности и температуре, а также счётчики ошибок для контроля состояния модуля. Всегда полезно документировать исходные данные для справки при возникновении проблемы и выявления тенденций.
Метрики качества соединения могут помочь выявить менее распространённые аспекты проблемы, которые невозможно выявить при базовых тестах подключения. Команда «show interface ethernet X/X counters errors» покажет ошибки CRC, ошибки кадров и другие типы ошибок, указывающие на ухудшение сигнала. Если вы видите необычно большое количество ошибок, это указывает на проблему в кабеле или, возможно, даже на несовместимость модулей, и вам следует действовать быстро.
Согласование скорости и проверка автоматического обнаружения
Процессы автоматического согласования иногда дают сбои, если используются устройства разных поставщиков, что приводит к несовпадению скоростей, быстрому, но нестабильному соединению или другим проблемам. Выделите проблемы, которые могут быть связаны с необходимостью корректной работы функции согласования, например, проблемы совместимости оборудования, принудительно задавая команды конфигурации на определённые скорости. Задокументируйте успешные комбинации скоростей, так как это пригодится в будущем.
При оптимизации производительности SFP+ 10G убедитесь, что заявленные характеристики действительно соответствуют установленному соединению. Используйте команду «show interface status» для просмотра согласованной скорости и убедитесь, что оба конца согласованы на ожидаемом уровне 10 гигабит. Если скорость продолжает падать до 1 гигабит, это указывает на проблемы с совместимостью оборудования или подключением кабелей.
Проверка бюджета мощности и управления тепловым режимом
Имейте в виду, что бюджеты мощности коммутаторов ограничивают количество модулей с высоким энергопотреблением, которые могут работать как на шасси, так и на линейной карте. Обязательно рассчитайте требования к мощности перед установкой любых аксессуаров. Это особенно важно при развертывании модулей разных типов с собственными профилями потребления. Например, коммутатор Cisco Nexus серии 9300 допускает максимальную суммарную потребляемую мощность 740 Вт на 48 портах. Любые модули, превышающие бюджет, будут либо работать в режиме пониженного энергопотребления, либо не будут работать вовсе.
Проверьте базовую температуру, используя функцию «Показать температуру окружающей среды» после установки модуля. Зафиксируйте температуру на основе показаний окружающей среды и проверьте изменение после установки. При температуре выше 65°C активируется автоматическое отключение в целях защиты, но, очевидно, это может на короткое время замедлить работу сети.
Почему выходят из строя модули SFP 10GBASE-T? Распространенные проблемы и меры профилактики
В истории медных модулей преобладают отказы, связанные с перегревом
Если бы вы столкнулись с перегревом двигателя во время движения по скоростной автостраде, вы бы заметили, что медные приёмопередатчики в сетях высокой плотности испытывают схожие тепловые нагрузки. Я хочу сказать, что понимание механизмов выхода из строя оборудования позволяет нам менее реактивно реагировать на неполадки и продумывать пути к проактивным стратегиям, которые предотвратят сбои, максимально увеличив время безотказной работы и сократив расходы на замену.
Именно избыточное тепло является наиболее распространённой причиной проблем с медными кабелями SFP+ 10G в корпоративных системах. Медные трансиверы представляют собой «поддельную» версию трансивера, выделяющую огромное количество тепла, поскольку они выделяют гораздо больше тепла, чем оптоволоконные трансиверы. Они выделяют тепло, поскольку электрический компонент медного трансивера должен выполнять определённую обработку сигнала для передачи по витой паре. Этот процесс может привести к отключению или необратимому повреждению внутренних компонентов при температуре окружающей среды, превышающей 70 °C.
Конфигурации коммутаторов с высокой плотностью только усугубляют проблемы с температурой. Проблемы с температурой возникают, когда количество медных модулей, подключенных к нескольким оптоволоконным портам, превышает 30, и каждый порт работает на одном хост-коммутаторе. Соседние модули создают тепловые острова, которые перегружают систему охлаждения любого коммутатора, в дополнение к стандартным стоечным средам с плохой циркуляцией воздуха. Плохая вентиляция также приводит к каскадному сбою нескольких коммутаторов при подключении через один блок коммутаторов.
Активное охлаждение также может быть реализовано в системах, рассчитанных на каждый медный передатчик с медными приемопередающими модулями для сред с высокой плотностью размещения более 12 медных модулей на коммутатор. Стратегии активного охлаждения могут включать стратегически расположенные вентиляторы, обеспечивающие воздушный поток не менее 200 кубических футов в минуту (CFM). Кроме того, можно включить мониторинг вентиляторов и мониторинг температуры окружающей среды с помощью датчиков с поддержкой SNMP и пороговыми значениями срабатывания оповещений при достижении или превышении 65 °C. В каждом варианте предусмотрены плавающие зазоры не менее 6 дюймов (15 см) вокруг пассивного воздушного потока в корпусе устройства, где застрявшие усилители создают эффект, похожий на автомобильные наклейки.
Электромагнитные помехи нарушают целостность сигнала
Источники электромагнитных помех (ЭМП) вокруг сетевого оборудования создают особые проблемы для медных приёмопередатчиков. Электромагнитные поля от источников питания, флуоресцентного освещения и расположенного поблизости беспроводного оборудования могут создавать помехи для 10-гигабитных сигналов, передаваемых по неэкранированным медным кабелям. Помехи приводят к периодическим обрывам соединения и увеличивают частоту ошибок при передаче данных.
Промышленные среды создают уникальные и особенно сложные условия воздействия электромагнитных помех, в которых тяжелая техника, сварочное оборудование и электроприводы создают широкополосные помехи. Коммерческие модули не обеспечивают достаточного экранирования для надежной работы в условиях электромагнитных помех без дополнительных мер защиты. Используйте экранированные кабели Cat6A с надлежащим заземлением. Соблюдайте расстояние не менее 3 см от распределительных устройств, чтобы электромагнитные помехи не наводились на медный кабель. Используйте промышленные модули, отвечающие требованиям по устойчивости к электромагнитным помехам (напряженность поля более 10 В/м). При прокладке кабельных трасс отметьте системы, создающие электромагнитные помехи, во время обследования объекта. Это позволит оптимизировать маршруты прокладки кабелей.
Проблемы с качеством кабеля приводят к отказам модулей
Низкокачественные медные кабели создают условия для выхода из строя приёмопередатчиков из-за перенапряжения. Низкокачественные медные кабели с недостаточной скруткой, нестабильным импедансом или дефектами вынуждают модули использовать дополнительные ресурсы для поддержания целостности сигнала. Это не только снижает срок службы, но и приводит к непреднамеренному потреблению энергии сверх проектной мощности.
Способ изготовления разъёма напрямую влияет на срок службы модуля. Механические напряжения и износ электрических контактов, возникающие из-за использования дешёвых разъёмов RJ45 с некачественным покрытием или с недостаточным допуском, приводят к нестабильным соединениям, которые повреждают порт при каждом многократном подключении и отключении.
Факторы стресса, создаваемые окружающей средой, и возможные способы их предотвращения: Снижение влажности приводит к возникновению коррозии и образованию конденсата внутри корпусов модулей. Высокая влажность ускоряет коррозию металлических поверхностей. Быстрое перемещение влаги при циклическом изменении температуры увеличивает нагрузку на паяные соединения и соединения, вызывая повышенную усталость.
Для предотвращения сбоев в работе 10GBASE-T SFP+ относительная влажность не должна превышать 20–80%. Необходимо осуществлять мониторинг и контроль окружающей среды. При монтаже трансиверов в сложных условиях, таких как производственные помещения или наружные шкафы, где невозможно обеспечить стандартные условия ЦОД, модуль должен иметь конформное покрытие и герметизацию для защиты от воздействия окружающей среды в более опасных условиях.
Установите системы мониторинга окружающей среды с датчиками влажности, обслуживайте системы отопления, вентиляции и кондиционирования воздуха и используйте модули с конформным покрытием и маркировкой «влажность» для установки в производственных помещениях или наружных шкафах, когда влажность превышает 85%.
Развертывание 10GBASE-T SFP
На заводе по производству автомобилей возникли серьезные сетевые проблемы, повлиявшие на автоматизацию производственной линии и функционирование систем контроля качества.
Существующая гигабитная инфраструктура была недостаточно надёжной для обработки данных роботизированных сборочных станций и устройств мониторинга в режиме реального времени на заводе площадью 500 000 квадратных футов. Компания установила 240 медных модулей 10GBASE-T во всех шести производственных зонах, что позволило максимально эффективно использовать инвестиции и избежать необходимости модернизации оптоволоконной кабельной системы.
Тщательный анализ затрат, основанный на примере внедрения 10GBASE-T SFP+, показал значительную экономию в размере 180 000 долларов США по сравнению с запланированным развертыванием оптоволоконного кабеля. Время установки сократилось с прогнозируемых 72 часов до всего лишь 18 часов при использовании существующих кабелей Cat6A. Общее время простоя производства сократилось на 85%, поскольку медные модули исключили необходимость в сложной сварке оптоволоконных кабелей, которая потребовала бы более длительного обслуживания в периоды пиковой нагрузки.
В результате установки производительность сети повысилась с 1 Гбит/с до практически стабильной скорости 10 Гбит/с во всех производственных системах. Камеры контроля качества смогли передавать изображения высокой чёткости без задержек сжатия, что позволило повысить выявляемость дефектов на 23% согласно внутренним отчётам компании по контролю качества.
Данные сравнения производительности
Внутренние лабораторные испытания пяти основных поставщиков выявили существенные различия в характеристиках производительности 10GBASE-T SFP+ по сравнению с реальными моделями. Модули марки A потребляли в среднем 2.4 Вт, а модули марки E — 3.1 Вт при одинаковой тестовой нагрузке. Разница в 29% станет значимой, когда охлаждение до температуры окружающей среды станет фактором.
Результаты тестирования разницы в частоте ошибок во время стресс-тестирования оказались поразительными. Модули премиум-класса показали частоту ошибок менее 10^-12, в то время как бюджетные модули имели частоту ошибок более 10^-10 при той же температуре. Это напрямую скажется на надежности сети, а также на стоимости устранения неполадок при значительно большем количестве обнаруженных ошибок.
Испытания производительности на стабильность при температуре окружающей среды выявили ещё одно важное различие. Модули промышленного класса надёжно работали при температуре окружающей среды до 75 градусов Цельсия, в то время как модули коммерческого класса периодически выходили из строя при превышении 65 градусов Цельсия. Эта разница в 10 градусов оказалась критически важной в производственных условиях с более строгими требованиями к климат-контролю.
Долгосрочные эксплуатационные преимущества
Примерно через шесть месяцев после развертывания на объекте не было зафиксировано ни одного отказа модулей, а бесперебойность работы сети составила 99.97%. Анализ энергопотребления показывает снижение потребления электроэнергии на 15% по сравнению с прогнозируемыми альтернативными вариантами оптоволоконной связи, что способствует реализации инициатив по обеспечению устойчивого развития и снижению эксплуатационных расходов.
Технический персонал прошёл углубленное обучение по устранению неисправностей медных кабелей менее чем за половину времени, необходимого для сертификации оптоволокна. Такая возможность передачи знаний снижает потребность в специализированных подрядчиках и значительно увеличивает скорость решения проблем в критические периоды производства.
Заключение
Стратегические знания 10GBASE-T Модуль SFP Выбор превращает базовую совместимость в конкурентное преимущество. Знание номера модели, указанного на лицевой стороне модуля, снижает вероятность дорогостоящей ошибки совместимости, а пошаговый процесс проверки работоспособности выбранного решения исключает риск сбоя, способного сорвать сроки развертывания.
Модули 10G с медной связью — это больше, чем просто оборудование; они представляют собой инструмент принятия решений, влияющий на операционные бюджеты, сложность обслуживания с учетом многофакторной интеграции и будущее планирование масштабируемости. Организации, которые эффективно балансируют критерии выбора, среду и стратегии профилактики, получат большую отдачу от инвестиций, чем организации, которые используют свои технологии лишь реактивно.
Сетевые архитекторы, владеющие знаниями о модулях, могут проектировать устойчивые инфраструктуры, адаптирующиеся к меняющейся бизнес-парадигме. Разница между успешными развертываниями и проблемными инсталляциями часто заключается в том, чтобы учитывать модели процесса оценки, а не полагаться на рекомендации поставщика.
Внедрение этих хорошо зарекомендовавших себя методологий гарантирует успешное 10-гигабитное медное соединение с полной окупаемостью инвестиций и меньшими накладными расходами в общей стоимости владения.
