Guia Definitivo do Cabo Breakout QSFP – Aproveitando a Divisão de Portas para Flexibilidade de Rede e Otimização de Cabeamento

Cabos breakout QSFP Os cabos breakout QSFP resolvem um problema significativo enfrentado pelas redes de data centers: a densidade limitada de portas com cabeamento complexo. Eles permitem dividir uma única porta QSFP de alta velocidade em múltiplas interfaces de menor velocidade, proporcionando maior flexibilidade e uma melhor oportunidade de utilizar a infraestrutura existente de forma eficiente. Juntamente com o adaptador QSFP para SFP, podem servir como ferramentas para escalar redes com maior capacidade, sem a necessidade de gastos adicionais com hardware. Nosso guia completo sobre os aspectos técnicos dos cabos breakout, suas camadas física e lógica, as melhores práticas para conexão a projetos de rede e as tendências da próxima geração apresentará aos leitores oportunidades para um projeto de cabeamento sólido, utilização otimizada de portas e planejamento para o futuro de seus ambientes de rede.

O que é um cabo breakout QSFP? Análise física e de nível de sinal.

Um cabo breakout QSFP converte uma única porta QSFP, operando a 40G ou 100G, em múltiplas portas ou conexões SFP+ de menor velocidade; tipicamente 4 x 10G ou 4 x 25G. Um cabo QSFP é como uma rodovia que se divide em várias vias expressas, cada uma transportando tráfego independentemente para diferentes destinos. Os cabos breakout oferecem portas com velocidade limitada, aumentando a conectividade para portas QSFP sem a necessidade de novo hardware.

No nível do sinal, os cabos breakout fornecem desmultiplexação de canais para dividir o sinal QSFP agrupado em canais de dados separados, mantendo a integridade do sinal para conexões que se dividem. Dependendo do tipo de cabo breakout, a desmultiplexação de canais pode ser passiva ou ativa.

• Um conector de cobre de ligação direta (DACO cabo breakout é uma divisão elétrica passiva; portanto, para distâncias que exigem uma conexão rack a rack, deve-se considerar essas soluções.
• Um cabo de fibra óptica ativo (AOC, na sigla em inglês), pois componentes eletrônicos amplificam e equalizam os sinais para transportá-los por uma distância maior com separação de faixas.
• Um cabo breakout de fibra óptica, por ter cada sinal multiplexado e desmultiplexado optoeletronicamente, é adequado para conexões de alta largura de banda e maior alcance entre dispositivos.

Independentemente dos métodos utilizados para um cabo breakout em relação a outro, todos funcionam sob a mesma premissa de dividir uma única interface QSFP em várias vias SFP+ sem perda de desempenho. Ao dividir a conexão, o cabo breakout otimiza o uso das portas e oferece maior flexibilidade de projeto para a rede.

Para visualizar um cabo breakout, imagine uma ampla artéria de dados se dividindo em quatro vias, cada uma com canais claramente identificáveis, e cada via transportando conteúdo para um ponto final independentemente das outras, permitindo fluxos paralelos de dados simultaneamente. Esse cenário ilustra o controle granular aprimorado oferecido aos projetistas de rede ao arquitetarem sua largura de banda para que o hardware possa interoperar de forma flexível.

Como os adaptadores QSFP+ para SFP+ complementam os cabos breakout?

QSFP + para SFP + Os adaptadores são uma opção valiosa, oferecendo uma solução de ponte que permite que as portas QSFP interajam com as ópticas SFP, sem a necessidade de dividir fisicamente as vias da mesma forma que os cabos breakout. De certa forma, os cabos breakout são semelhantes a rodovias que dividem fisicamente o tráfego em várias vias menores, enquanto os adaptadores funcionam mais como um tradutor, interpretando entre duas linguagens ou protocolos diferentes, permitindo que dispositivos com interfaces QSFP interajam de forma transparente com equipamentos com módulos SFP.

Tecnicamente, um adaptador pega a interface elétrica do QSFP e a converte em múltiplos sinais SFP independentes. Os adaptadores realizam a conversão de sinal em um único dispositivo, sem dividir ou estender a conexão na camada física, como fazem os cabos breakout. Consequentemente, os adaptadores geralmente resultam em menor complexidade de cabeamento, mas provavelmente não oferecerão o mesmo nível de multiplicação de portas que os cabos breakout.

Para ambientes que exigem compatibilidade com transceptores QSFP e SFP, mas onde o aumento da densidade de portas não é necessário, os adaptadores são uma solução eficaz. Os adaptadores são úteis para conectar equipamentos antigos ou quando apenas uma simples conversão de protocolo é necessária. Por outro lado, os cabos breakout são a melhor opção quando é preciso dividir fisicamente uma porta para atender vários dispositivos a partir de uma única porta de alta velocidade.

A escolha entre um adaptador e um cabo breakout depende da situação, dos requisitos da arquitetura de rede, da compatibilidade dos equipamentos e da complexidade ou limitações da cablagem. Ambos funcionam como elementos complementares das redes modernas, aumentando a flexibilidade e protegendo o investimento, ao mesmo tempo que resolvem diferentes desafios operacionais.

Como os cabos breakout revolucionam as arquiteturas de rede leaf-spine e spine-leaf

Os cabos breakout têm um valor transformador em arquiteturas de rede leaf-spine e até mesmo spine-leaf, pois aumentam significativamente a densidade de portas dos switches core e spine. A melhor analogia que podemos usar é pensar nos switches como rodovias. Os cabos breakout funcionam como saídas da rodovia com várias faixas, direcionando o tráfego para diversas vias menores. Com cabos breakout, os switches são capazes de conexões trunk de altíssima velocidade, com mais de 100 vezes o número de opções de conectividade que existiriam sem eles, proporcionando grande flexibilidade e potencial de largura de banda sem a necessidade de adquirir hardware adicional.

Em uma arquitetura típica de data center, adicionar portas aos switches geralmente envolvia a compra de switches de chassi caros que ofereciam alta densidade de portas. As opções de cabos breakout limitam ou eliminam a necessidade de switches de chassi, permitindo que uma porta QSFP seja dividida em quatro portas SFP+, multiplicando as interfaces disponíveis. Essa utilização relativamente simples de cabos breakout nos permite reduzir custos de capital e, ao mesmo tempo, aumentar o potencial de uso da infraestrutura existente.

Cabos breakout empregados dessa maneira fornecem a lógica necessária para o crescimento modular da rede. Como os padrões de tráfego não são lineares, alguns links podem precisar de maior taxa de transferência, enquanto outros podem permanecer com baixa carga e sem interrupções. Os cabos breakout oferecem flexibilidade de gerenciamento para alocar largura de banda com base em regras estabelecidas no plano de conectividade da organização, pois permitem o suporte a velocidades de porta heterogêneas a partir de uma única porta de chassi de alta densidade. Uma porta QSFP de 40G pode ser dividida em quatro hosts SFP+ de 10G independentes, que podem atender aos requisitos exatos de alocação de carga de trabalho.

Os projetistas de rede que implementam cabos breakout também apreciarão a menor complexidade do layout da fiação e o maior aproveitamento do espaço no rack. Ao contrário de não usar cabos breakout, se os gabinetes estiverem localizados adequadamente dentro de um data center ou outro ambiente de alta densidade de equipamentos de rede, a instalação de cabos breakout na camada spine ou na camada leaf reduzirá o comprimento total das fibras, o volume total da fiação, a complexidade geral do gerenciamento físico dos cabos e melhorará o fluxo de ar ao redor dos equipamentos.

Como os cabos breakout resolvem os desafios de densidade de portas de rede e simplificam o gerenciamento de cabos.

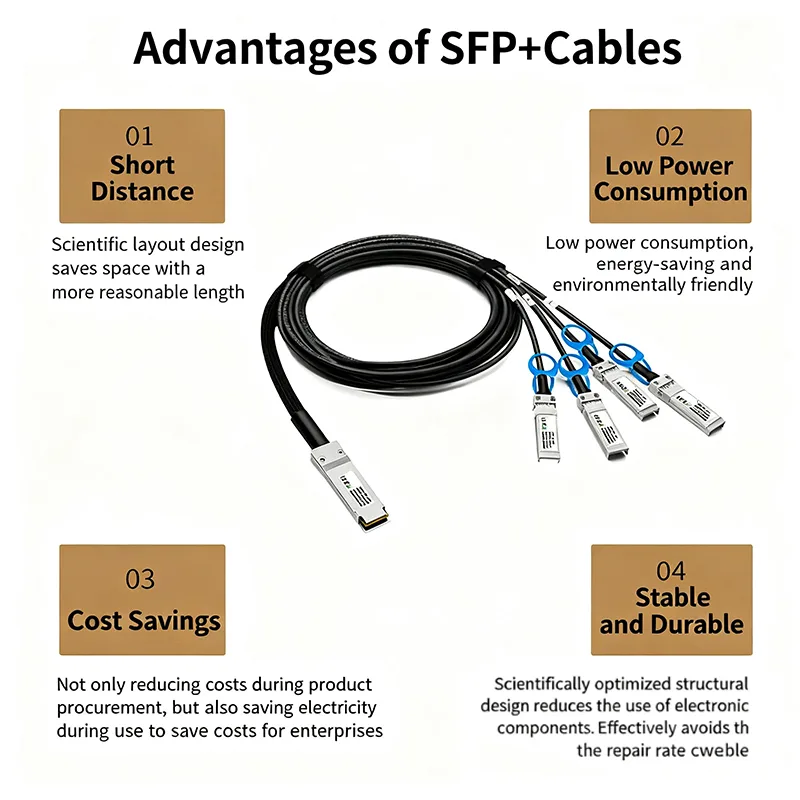

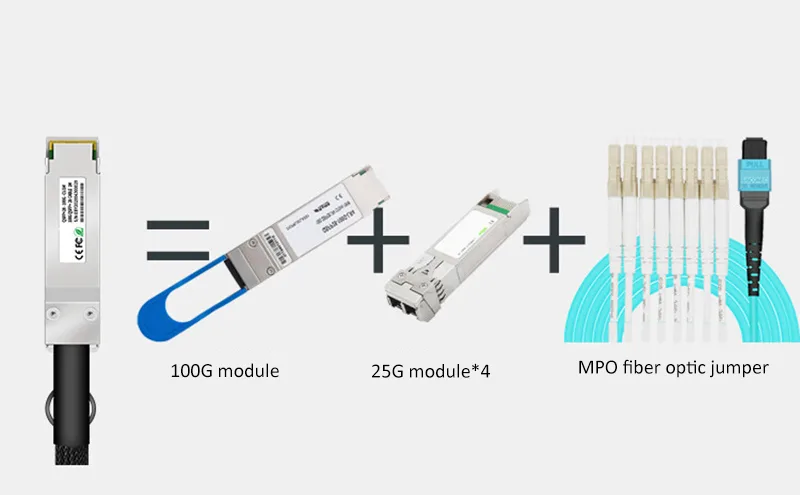

Operadores de rede frequentemente sofrem com a escassez de portas QSFP, o que limita as opções de expansão ou cria alternativas mais caras; o custo adicional do hardware é simplesmente inevitável. Uma solução pode ser o uso de cabos breakout, pois eles permitem criar um número muito maior de conexões SFP+ menores a partir de uma única porta QSFP, maximizando as portas QSFP disponíveis para a criação de portas adicionais. Nesse sentido, os cabos breakout podem reduzir a necessidade de migrar para switches maiores, mais caros e com maior número de portas.

Outro problema significativo em data centers surge como resultado da desorganização dos cabos; os cabos breakout podem ajudar a reduzir o número de pontos de conexão física, combinando ou agrupando vários links em um único conjunto de cabos. Os cabos breakout reduzem o volume dos cabos e permitem um melhor roteamento em racks proprietários e bandejas de cabos padronizadas, melhorando o fluxo de ar e minimizando danos causados ​​por desconexões e conexões acidentais.

As táticas de posicionamento são geralmente uma maneira fácil de simplificar consideravelmente a implantação de cabos breakout, escalonando os racks que recebem os cabos na camada de agregação do data center (entre os switches spine e leaf), mas podem ser muito eficazes na prevenção de gargalos quando usadas com breakouts de pares de portas maiores, principalmente ao conectar dispositivos previamente agrupados usando menos cabos.

Para um desafio indesejável, porém potencial, com cabos de distribuição, algumas organizações que utilizam ferramentas de gerenciamento de infraestrutura existentes podem achar útil integrá-las a ferramentas de gerenciamento digital para detalhar exatamente como os cabos foram instalados, até mesmo em aspectos irrelevantes. Isso ajudará a manter a visibilidade em cenários complexos de distribuição. Certamente, a capacidade de documentar a abordagem e referenciar os cabos com precisão, seja por meio de relatórios em tempo real ou legados, torna a manutenção corretiva mais rápida, a solução de problemas mais ágil e reduz significativamente o tempo de inatividade da rede.

Em resumo, os cabos breakout oferecem uma solução singular para muitos problemas de cabeamento em data centers, convertendo uma estrutura de cabeamento desorganizada e inflexível em uma conectividade de rede simples, lógica e escalável. Ao contrário da implantação anterior de múltiplos cabos discretos, os conjuntos breakout podem transformar radicalmente o comprimento e o impacto dos cabos atrás dos conectores de mídia, criando menos bagunça, reduzindo o esforço e minimizando as distâncias de ocorrência de erros. Coletivamente, a implantação de cabos breakout tem o potencial de reduzir o tempo associado à instalação e proporcionar maior eficiência às operações diárias, tornando o crescimento normalizado menos dispendioso.

Como escolher o cabo breakout QSFP ideal: critérios técnicos e adequação ao caso de uso

Ao escolher um cabo breakout QSFP, cada detalhe é importante para alcançar o desempenho de rede adequado e a melhor relação custo-benefício. Existem três tipos de cabos breakout: cabos de cobre de conexão direta (DAC), cabos ópticos ativos (AOC) e cabos breakout de fibra óptica. Cada cabo possui propriedades únicas que se adequam a casos de uso específicos.

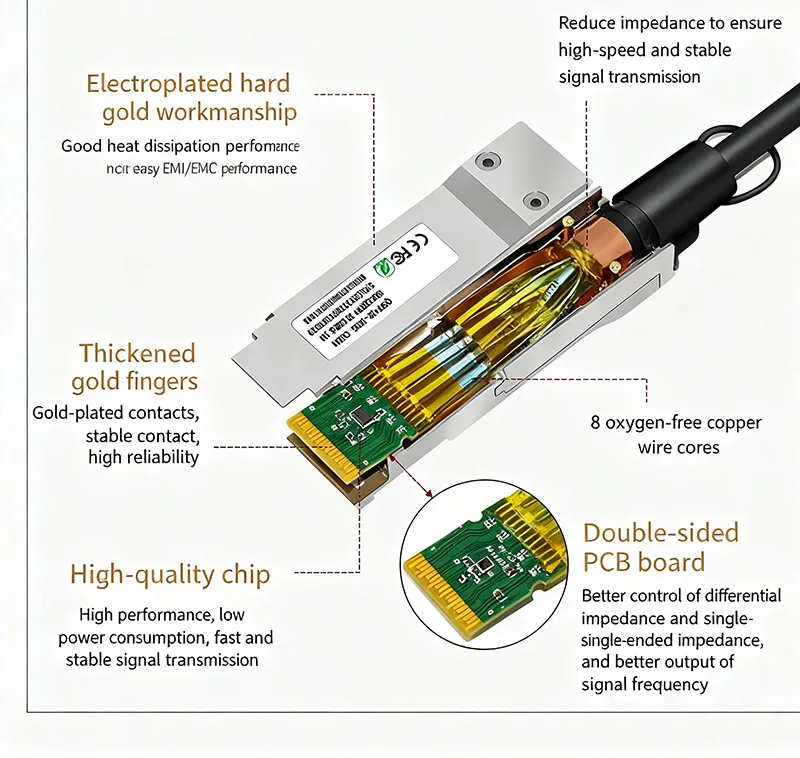

Os cabos DAC são geralmente os mais baratos e oferecem a menor latência, pois utilizam fiação passiva de cobre. Isso os torna a escolha ideal para interconexões de rack a rack de curta distância e alta densidade. A desvantagem dos cabos DAC é que o alcance é limitado, geralmente em torno de 7 metros.

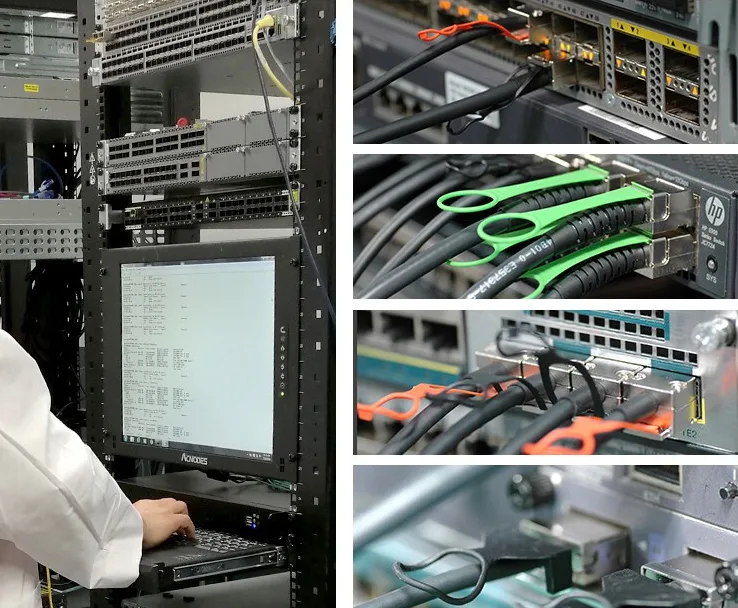

Os cabos AOC, assim como os DAC, utilizam terminações de conectores de cobre, mas também incorporam eletrônica ativa para transpor os dados de sinais elétricos para sinais ópticos, permitindo distâncias maiores — frequentemente até 100 metros ou mais — mantendo alta integridade do sinal. O AOC também requer menos energia e reduz a interferência eletromagnética, o que pode ser um desafio em ambientes complexos de data center.

Os cabos breakout de fibra óptica proporcionam o maior alcance e a maior largura de banda possível, utilizando diversas técnicas de multiplexação óptica. Esses cabos dividem a porta QSFP expandida em vários links ópticos SFP+, abrangendo distâncias de centenas de metros a quilômetros. Para grandes implantações de redes em campus ou áreas metropolitanas, eles são a opção preferida.

Ao escolher o cabo a utilizar, considere:

• Requisitos de armazenamento e alcance: Certifique-se de que o tipo de cabo seja compatível com a distância prevista.
• Orçamento e consumo de energia: Necessário para gerenciar o resfriamento físico e os custos percebidos para aplicações de economia de energia.
• Sensibilidade à latência: o DAC oferece a menor latência; a conexão óptica apresenta latência mínima.
• Ambiente de rede: Quantidade de interferência eletromagnética; restrições de espaço físico.

A confiabilidade e a certificação do fornecedor também são importantes para que os cabos sejam interoperáveis ​​e estejam disponíveis para uso prolongado. Um fabricante de boa reputação terá testado os cabos em diversas condições e oferecerá garantias e suporte. Usar cabos de acordo com as especificações do fornecedor garante, na maioria dos casos, que sua rede funcionará por muito tempo, importando dados corretamente e, de fato, sendo confiável.

Uma visão holística de uma solução de cabo breakout em uma rede de grande escala

Um data center complexo precisava de uma solução para o número limitado de portas e a significativa desordem de cabos que dificultava a expansão. Ao introduzir uma combinação de cabos breakout e adaptadores QSFP para SFP, a equipe de rede conseguiu multiplicar as portas disponíveis sem precisar comprar chassis adicionais e caros. Essa estratégia de cabeamento essencial reduziu o bloqueio de portas e otimizou a utilização dos links de forma eficiente, aproveitando a infraestrutura física e de cabeamento existente.

Alguns benefícios positivos foram observados, incluindo melhoria na eficiência geral da largura de banda, redução de 20% nos erros relacionados à fiação e economia significativa em custos operacionais e de hardware. No geral, as conclusões da implementação mostraram que os cabos breakout podem ter um grande impacto na eliminação de gargalos de densidade de portas quando você precisa expandir sua rede.

Perspectivas Futuras: Avançando a Tecnologia de Cabos Breakout e Preparando-se para a Evolução da Rede

Cabos breakout de última geração: rumo a velocidades mais altas e maior densidade.

Os cabos breakout evoluíram continuamente para acompanhar a crescente demanda por largura de banda, que agora ultrapassa 200G, 400G e além, mantendo a compatibilidade com equipamentos e padrões de cabeamento legados. Os cabos breakout estão se tornando ainda mais inteligentes, com componentes eletrônicos ativos cada vez mais focados em melhorar a qualidade do sinal e reduzir o consumo de energia, além de oferecer maior visibilidade operacional graças a valiosos recursos de diagnóstico. Os cabos breakout estão disponíveis em diversos formatos, o que possibilita uma maior densidade de portas, um fator importante para os data centers modernos.

Como planejar redes atualizáveis ​​e escaláveis

A preparação para o futuro é um termo sofisticado associado a investimentos em cabos breakout e outros equipamentos de rede projetados para facilitar atualizações modulares e o uso em múltiplas velocidades. Isso inclui trabalhar de trás para frente, partindo do planejamento de cabeamento, para prever a demanda de largura de banda à medida que a organização cresce e planejar para velocidades futuras. A preparação para o futuro também é alcançada pela seleção de soluções que oferecem atualizações de firmware fáceis e transparentes por parte do fornecedor. Um processo de planejamento estratégico que considera a preparação para o futuro acelera o retorno do investimento, reduzindo o risco de custos elevados com a recabeamento de infraestruturas legadas e maximizando o investimento geral no ciclo de vida da rede.

Perguntas Frequentes

Qual a diferença entre cabos breakout QSFP e adaptadores QSFP para SFP?

Um cabo breakout QSFP divide fisicamente uma única porta QSFP em múltiplas portas SFP+, permitindo uma única conexão multicanal simultânea, com cada porta SFP+ representada como uma porta dividida. Um adaptador QSFP para SFP apenas converte a interface QSFP para permitir que um QSFP funcione eletricamente ou opticamente com... Módulos SFP por meio de um adaptador, mas não divide as vias destinadas às portas.

Cabos breakout podem ser usados ​​no lugar de cabos DAC ou AOC?

Um cabo breakout pode ser do tipo DAC ou AOC, mas sua função física é diferente da de um cabo DAC/AOC padrão. Um cabo breakout divide fisicamente uma porta em várias portas, enquanto um cabo DAC ou AOC padrão conecta apenas uma única porta com uma ligação direta de ponta a ponta. A arquitetura do seu projeto e a distância determinarão o tipo de cabo necessário.

Qual é o comprimento máximo típico dos cabos breakout?

Tradicionalmente, os cabos breakout DAC têm um comprimento máximo de 7 metros, os cabos breakout AOC normalmente têm comprimentos que chegam a 100 metros ou mais e, dependendo das especificações e da qualidade da fibra, um cabo breakout de fibra pode ultrapassar vários quilômetros.

Como posso garantir que estou usando cabos breakout compatíveis com meu equipamento de rede?

Certifique-se de que possui um switch/roteador que suporte a conexão breakout, conforme mencionado nas suas especificações. Verifique também as especificações dos tipos de cabo suportados para o dispositivo que deseja instalar e peça ao seu fornecedor para verificar se o cabo breakout adquirido utiliza componentes certificados pelo fornecedor para evitar problemas de interoperabilidade.

Quais são as melhores práticas para conectar e instalar cabos breakout?

Preste atenção à forma como os cabos de distribuição são instalados; eles são intencionalmente sensíveis e podem ser danificados rapidamente. Evite curvas acentuadas, mantenha os conectores limpos antes de os ligar, identifique-os corretamente e documente as ligações para referência futura, de forma a maximizar o tempo de espera e o esforço despendido numa cablagem organizada.

Os cabos breakout geralmente afetam a latência ou a potência?

Cabos breakout de DAC geralmente apresentam latência muito baixa e baixo consumo de energia. Cabos AOC e de fibra óptica podem consumir mais energia e introduzir uma latência ligeiramente maior devido ao efeito dos componentes eletrônicos presentes nesses cabos. No entanto, ao estender a distância e se distanciar de seus recursos, cabos DAC, AOC e de fibra óptica apresentam, sem dúvida, baixa latência e baixo consumo de energia.

Qual a melhor maneira de solucionar problemas comuns em cabos breakout?

Utilize os comandos de diagnóstico da CLI do fornecedor que ele suporta (por exemplo, `show interfaces transceiver detail` em equipamentos Cisco) para verificar alimentação, taxas de erro, temperatura, etc. Além disso, realize uma inspeção visual da extremidade de cobre do cabo breakout e utilize testadores de cabos para identificar danos nas vias físicas, somente se os cabos pré-instalados não tiverem sido verificados quanto à integridade dos fios.

Conclusão

Cabos breakout oferecem enorme flexibilidade de rede e economia nos custos operacionais associados às limitações de portas e à complexidade da fiação. Compreender como a tecnologia de cabos breakout funciona, selecionar o tipo mais adequado para o seu projeto, garantir que sua infraestrutura suporte os diferentes tipos de cabos breakout e seguir as melhores práticas de implantação são etapas essenciais para maximizar o enorme potencial que esses cabos oferecem. Esperamos que este guia, com suas recomendações e dicas práticas, se torne sua principal referência para a implantação de cabos breakout, ajudando você a criar redes verdadeiramente escaláveis ​​que evoluem continuamente com as demandas da organização.
