NK6200 Reflectômetro Óptico no Domínio do Tempo – Comprimento de onda de 1310/1550/1625 nm, alcance de teste de 100 km, teste PON e controle por aplicativo sem fio.

Apresenta uma zona morta ultracurta de 0.5 m para detecção precisa de eventos em fibras próximas e cabos de conexão curtos.
Opera em fibras monomodo, multimodo e híbridas.
Faixa dinâmica de até 45dB para enlaces com mais de 60km ou fibras de alta perda.
Ao mesmo tempo, ele abriga um OTDR, VFL, LS, OPM, mapeamento de eventos, inspeção da face final e teste de perda óptica em um único dispositivo.
Monitoramento de fibra óptica online em tempo real com proteção eficaz contra descargas antiparalelas (APD).
Teste online de rede PON (online com energia) e para (alta contagem de portas e/ou divisor).
Função de teste remoto Ethernet e diagnóstico de rede (Ping, PPPoE, traceroute).
Aplicativo para smartphone sem fio para operar e gerenciar dados remotamente.
Protocolo de carregamento rápido e função de bateria externa para maior praticidade em campo.

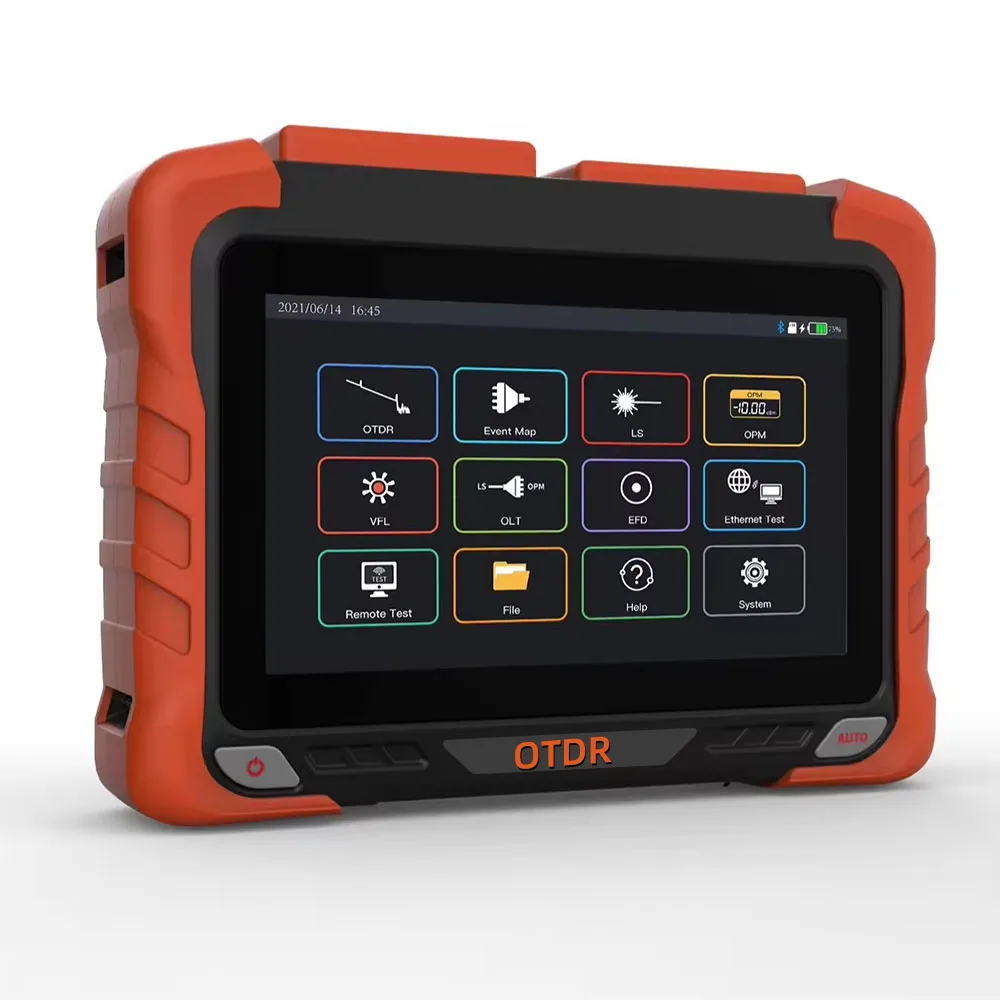

Tela sensível ao toque capacitiva de 7 polegadas com interface intuitiva e fácil de usar (operável mesmo com luvas).

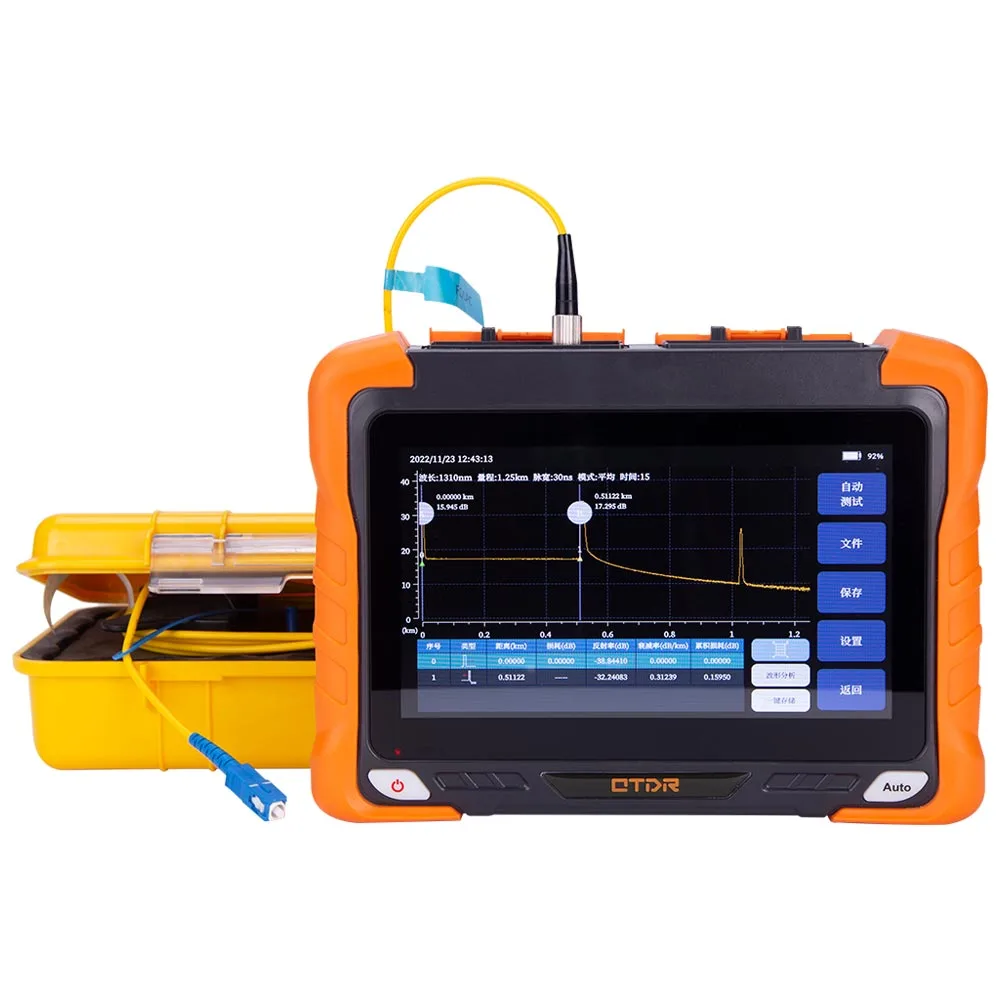

Análise automática de eventos e geração de relatórios com um clique.
Robusto, portátil e com ampla faixa de temperatura operacional (de -10°C a +50°C).

O preço original era: $ 1,300.00.O preço atual é: $ 999.00.

Categorias: Testadores de fibra óptica, Cabos OTDR e de lançamento OTDR

Descrição

Reflectômetro Óptico no Domínio do Tempo NK6200

Modelo	Comprimento de onda (nm)	Faixa dinâmica máxima (dB)	Zona Morta do Evento (m)	Zona Morta de Atenuação (m)
S0	1310/1550	32/30	0.8	4
S1	1310/1550	35/33	0.8	4
S2	1310/1550	38/36	0.5	3.5
S3	1310/1550	42/40	0.5	3.5
S4	1310/1550	45/43	0.5	3.5
T1	1310/1490/1550	32/30/30	0.8	4
T2	1310/1490/1550	37/35/35	0.5	3.5
T3	1310/1550/1625	32/30/30	0.8	4
T4	1310/1550/1625	37/35/35	0.5	3.5
T5	1310/1550/1650	32/30/30	0.8	4
T6	1310/1550/1650	37/35/35	0.5	3.5
F1	1310 / 1490 / 1550 / 1625	37 / 35 / 35 / 35	0.5	3.5
M1	850/1300	26/28	1	6
SM1	850 / 1300 / 1310 / 1550	26 / 28 / 35 / 33	1	6
SM2	850 / 1300 / 1310 / 1550	26 / 28 / 37 / 35	1	6

Especificações do OPM (Medidor de Potência Óptica)

Parâmetro	Valor
Faixa de comprimento de onda	800 nm–1700 nm
Interface	FC/SC/ST
Faixa de Medição	-50dBm~+26dBm, -70dBm~+6dBm
Incerteza	± 5%
Comprimentos de onda de calibração	850/980/1300/1310/1490/1550/1625/1650nm

Especificações da fonte de laser

Parâmetro	Valor
Formato	FP-LD
potência de saída	≥-5dBm (modo único)
Modulação	CW, 270Hz/1kHz/2kHz
Interface	FC/UPC (SC, ST opcionais)

Especificações do VFL (Localizador Visual de Falhas)

Parâmetro	Valor
potência de saída	≥10mW
Modalidade de trabalho	CW/1Hz/2Hz
Interface	FC/UPC (SC, ST opcionais)

Especificações do rastreador de cabo RJ45

Parâmetro	Valor

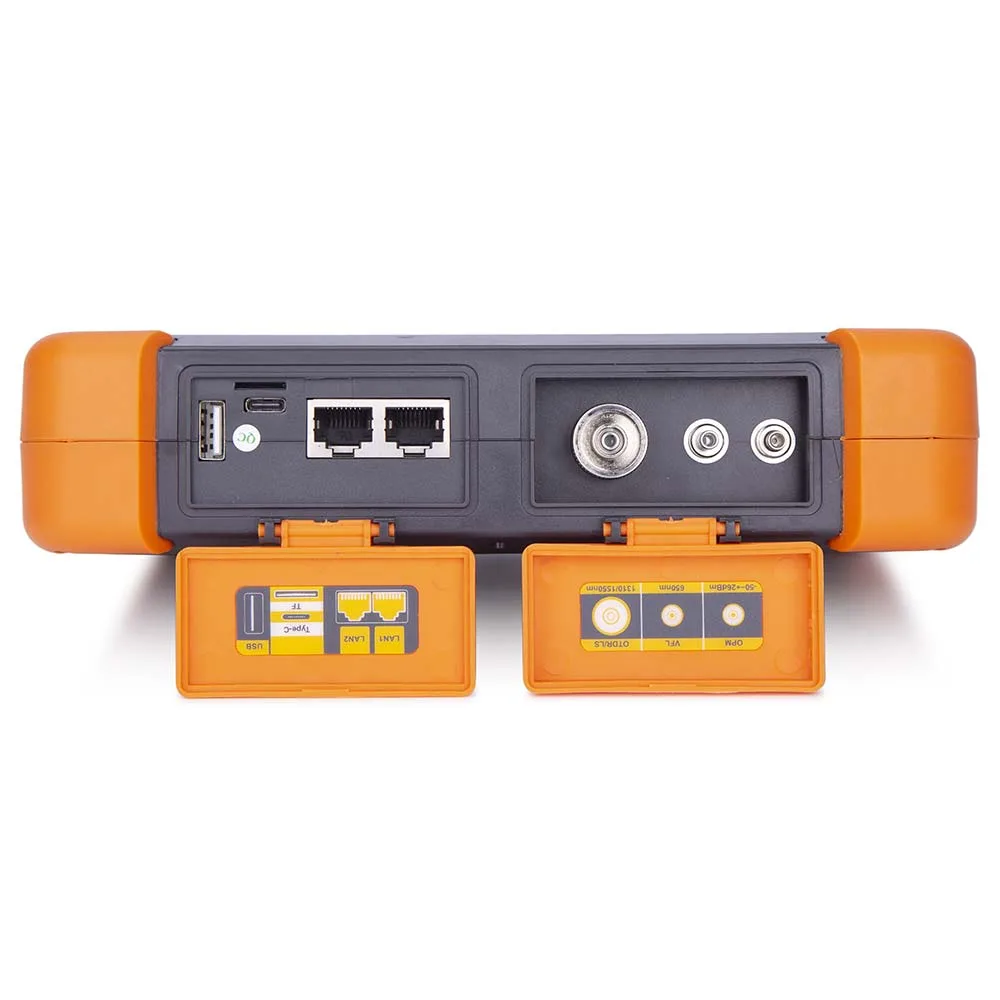

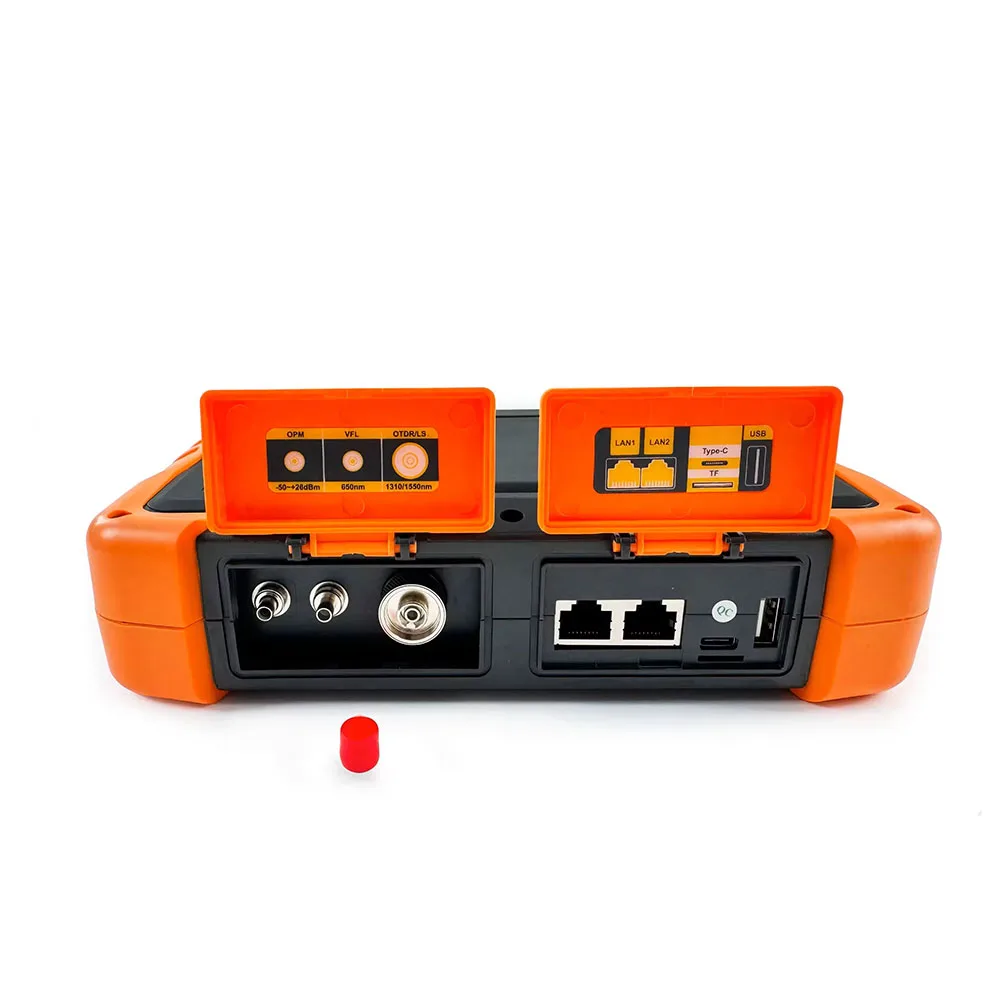

Interface	USB-A, Tipo C, LAN RJ45 10/100Mbit/s

Especificações Gerais

Parâmetro	Valor
Faixa de Teste	100m / 500m / 1.25km / 2.5km / 5km / 10km / 20km / 40km / 80km / 125km / 260km / 420km
Largura do pulso	3ns / 5ns / 10ns / 20ns / 30ns / 50ns / 80ns / 100ns / 200ns / 300ns / 500ns / 800ns / 1µs / 2µs / 3µs / 5µs / 8µs / 10µs / 20µs
Precisão Distância	±(0.75m + 0.0025% × distância de teste)
Resolução de amostragem	0.03dB
Pontos máximos de amostragem	> 256k
Resolução de distância	0.015m - 16m
Precisão de atenuação	± 2dB
Resolução de atenuação	± 0.001dB
Formato de arquivo	Padrão SOR
Classe de segurança do laser	Classe II
Armazenamento interno	2 GB (≥200,000 registros)
Armazenamento externo máximo	64GB
Ecrã	Tela sensível ao toque capacitiva de 7 polegadas, 800×480
Fonte de alimentação do laboratório	Adaptador Tipo C 100–240V/50–60Hz, bateria 3.7V/10400mAh
Temperatura de Operação	-10 °C a +50 °C
Temperatura de armazenamento	-40 °C a +70 °C
Umidade de operação	0–95% RH, sem condensação
Peso	≤1.2kg
Dimensões	220mm × 162mm × 52mm
