Błędy rozpoznawania kodów modułów SFP i rozwiązania: Błędy rozpoznawania modułów, debugowanie zgodności

Administratorzy sieci regularnie spotykają się z powtarzającymi się wyzwaniami moduły SFP Nierozpoznawanie modułów SFP prowadzi do utraty łączności sieciowej i zwiększonej złożoności obsługi klientów. Problem wynika z niekompatybilności kodu lub po prostu z problemów z rozpoznawaniem i może prowadzić do obniżenia dostępności i wydajności sieci. Prawdziwym problemem jest zrozumienie, dlaczego dana marka modułu SFP jest odrzucana, zwłaszcza jeśli wydaje się być zgodna z przyjętymi definicjami dotyczącymi modułów SFP. Często problem ten jest związany z polityką kodowania konkretnych marek producentów lub procesem weryfikacji oprogramowania sprzętowego.

Radzenie sobie z błędami rozpoznawania wymaga rygorystycznego i kompleksowego podejścia, aby zdiagnozować przyczynę i ostatecznie rozwiązać problem. Skuteczne debugowanie zgodności pozwoli na identyfikację błędów rozpoznawania, co ostatecznie umożliwi utrzymanie spójnego świadczenia usług i niezawodności sieci. Przedstawimy sprawdzone metody rozwiązywania błędów „nierozpoznany moduł SFP”, w tym praktyczne metody rozwiązywania problemów i strategie zapobiegawcze. Ostatecznie metody te umożliwią zespołom sieciowym zmniejszenie złożoności wsparcia i usprawnienie wdrożeń SFP w różnych ekosystemach dostawców sprzętu.

Co jest przyczyną błędów kodowania SFP w nowoczesnym sprzęcie sieciowym?

Problemy z identyfikacją i akceptacją modułów SFP wynikają głównie z restrykcyjnych praktyk kodowania stosowanych przez dostawców, które wprowadzają surowe wymagania identyfikacyjne. Moduły SFP są zgodne z porozumieniem MSA (Multi-Source Agreement), które ustanawia standardy dotyczące form fizycznych i podstawowych funkcji, ale nadal pozwala producentom na wbudowywanie kodów dostawców w dane EEPROM. Kody te pełnią funkcję „strażników” dla przełączników, umożliwiając im sprawdzenie, czy dany moduł SFP jest możliwy do użycia. EEPROM jest częścią w pełni kompatybilnego modułu SFP, który komunikuje podstawowe parametry identyfikacyjne i konfiguracyjne, ważne dla przełączników w celu identyfikacji modułu. Jednak gdy producenci produkują moduły z innym formatowaniem EEPROM lub analizą wartości, przełącznik może nie zaakceptować w pełni funkcjonalnego modułu SFP jako obsługiwanego. W ramach procesu walidacji oprogramowania sprzętowego przełączniki sprawdzają identyfikatory (EEPROM) na listach zgodności dostawcy; jeśli wszystko nie zgadza się nawet w najmniejszym stopniu, przełącznik odrzuci moduł. Uzyskaj głębszy wgląd w to, jak kodowanie modułów optycznych działa jako cyfrowy klucz do kompatybilności urządzeń, dzięki naszemu kompleksowemu przewodnikowi. Wyjaśnienie kodowania modułu optycznego artykuł.

Chociaż zasady kodowania ustalone przez producentów uwzględniają ochronę własności intelektualnej i gwarancje jakości, stają się one bardziej przeszkodą niż atutem w dziedzinie sieci. Wymieniona wcześniej marka przełączników akceptuje wyłącznie ich moduły SFP, a nie moduły innych firm, nawet jeśli spełniają one wymagania MSA. Próba znalezienia równowagi między zastrzeżonymi ekosystemami produktów, chroniącymi producenta, a kosztami wydajnej konfiguracji sieci między firmami zewnętrznymi, stwarza większe konflikty w przypadku sprzętu sieciowego — zwłaszcza gdy w branży istnieje wiele tego typu standardów. Ogólna złożoność problemów z kodowaniem SFP wynika ze ścisłego egzekwowania zasad kodowania, różnic w danych EEPROM (format lub reprezentacja) oraz kodów w oprogramowaniu układowym przełącznika. Wszystkie te złożoności powodują nieuniknione sytuacje, w których istnieją moduły SFP, które są w pełni funkcjonalne, ale są odrzucane przez przełącznik.

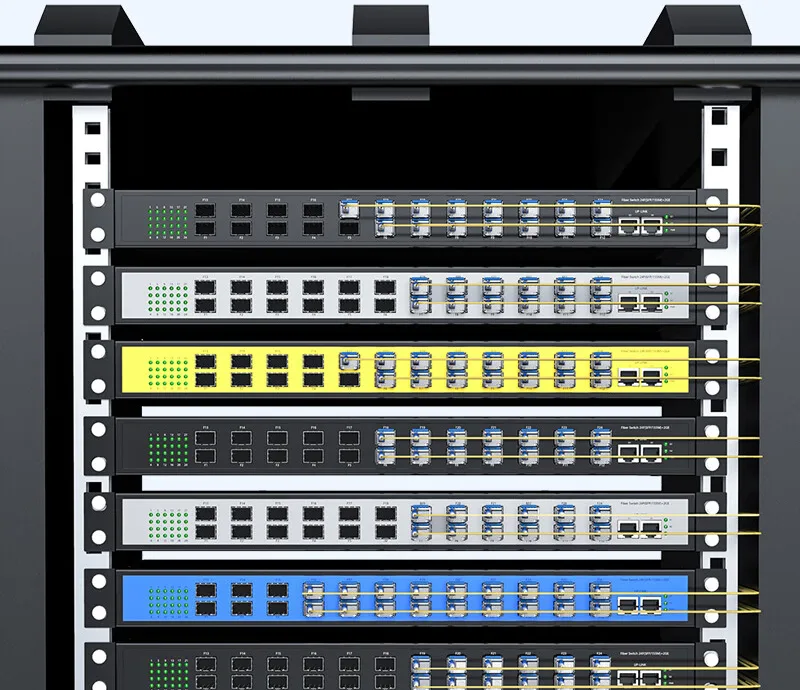

Katastrofa w centrum danych: kiedy 200 „kompatybilnych” modułów SFP nagle przestało działać

Podczas modernizacji centrum danych, pozornie normalna aktualizacja oprogramowania sprzętowego spowodowała katastrofalną awarię modułu SFP. Moduły SFP, które wcześniej działały w pełni sprawnie w wielu przełącznikach, nagle przestały być rozpoznawane, a ponad 200 modułów SFP doświadczyło tej poważnej awarii, która uniemożliwiła działanie podstawowych usług sieciowych i wymagała natychmiastowego zbadania. Problem wynikał ze zmiany algorytmu weryfikacji dostawcy w oprogramowaniu sprzętowym, która wprowadziła bardziej rygorystyczne kontrole zgodności. Moduły SFP, które przeszły kontrolę jakości przed aktualizacją oprogramowania sprzętowego, były teraz oznaczane jako „nieobsługiwane”. Urządzenia te nie były „wadliwe” w zwyczajowym rozumieniu tego słowa, ale zmiana oprogramowania sprzętowego zmodyfikowała logikę wewnętrzną, znacznie obniżając kryteria akceptowalne dla modułu SFP w zakresie łączności z przełącznikiem.

Usunięte kryteria akceptacji ujawniły istnienie wątpliwego modelu kompatybilności pomiędzy modułami atestowanymi i zatwierdzonymi do użytku przez organizację. Awaryjne środki zaradcze koncentrowały się na eliminacji zmiennych, potwierdzając, że problem z połączeniem SFP wystąpił tylko w przypadku urządzeń z zaktualizowanym oprogramowaniem sprzętowym i najnowszą walidacją producenta. Reakcja na awarię zaowocowała wieloma nowymi doświadczeniami i zapomnianymi wynikami testów kompatybilności przed wdrożeniem oraz ostrożnością w aktualizacji oprogramowania sprzętowego. Nawet najmniejsze odstępstwa od procedur walidacji dostawcy prowadzą do poważnych awarii sieci, a zlecenie robocze podkreśliło znaczenie wycofania zmian i szeroko zakrojonych testów aktualizacji przed wdrożeniem.

W jaki sposób aktualizacje oprogramowania sprzętowego zmieniają działające moduły SFP w „nieobsługiwane transceivery”?

Aktualizacje oprogramowania sprzętowego często zmieniają proces walidacji, który kontroluje, które moduły SFP przełącznik będzie akceptował, a dostawcy zaostrzają te kontrole, często podnosząc standardy akceptacji, przez co moduły, które kiedyś zostały zweryfikowane, stają się „nieobsługiwane” z dnia na dzień. Dostawcy zaostrzają te ograniczenia, aby zachować kontrolę nad ekosystemem i ograniczają moduły do ​​autoryzowanych dostawców, tworząc mechanizm blokujący, który kontroluje przychody związane z korzystaniem z ich zastrzeżonych produktów. Stwarza to kolejne wyzwanie podczas wdrażania, gdzie elastyczność operacyjna jest ograniczona lub, w niektórych przypadkach, wymaga wymiany sprzętu zamiast dalszego korzystania z działających modułów. Z technicznego punktu widzenia istnieją dwa rodzaje egzekwowania walidacji, które są na stałe zakodowane w oprogramowaniu sprzętowym urządzenia.

Jeden z nich mocno ogranicza moduły na podstawie numerów identyfikacyjnych, redukując liczbę modułów z jakimkolwiek połączeniem z oprogramowaniem układowym, a drugi wykorzystuje konfigurowalne ustawienia w celu wzmocnienia walidacji; niektóre mogą być widoczne dla administratora sieci, ale często są domyślnie zablokowane. Złożoność zablokowanego modułu zakodowanego na stałe i konfigurowalna konfiguracja wpływają na sposób, w jaki aktualizacja oprogramowania układowego może wpłynąć na kompatybilność modułu. Wpływ drobnych aktualizacji oprogramowania stanowi zwiększone ryzyko ze względu na złożoność walidacji modułu – realny czynnik stresujący dla wymagań biznesowych dostawców i potrzeby niezawodności sieci. Aby zrozumieć, jak nowoczesne standardy szybkich transceiverów, takie jak QSFP-DD, wpływają na kompatybilność starszych SFP i zapewniają bezpieczeństwo sieci w przyszłości, zapoznaj się z naszymi szczegółowymi informacjami. Maksymalna prędkość QSFP-DD i perspektywy na przyszłość przewodnik.

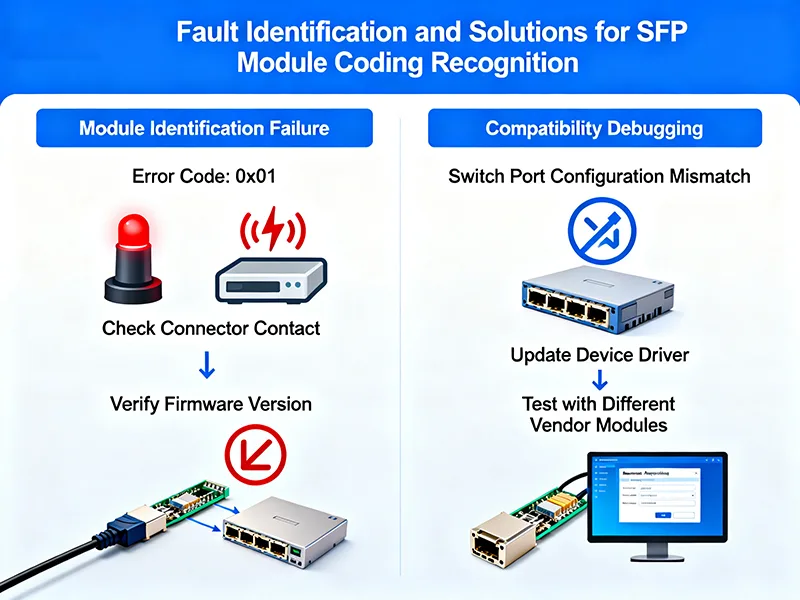

Błędy rozpoznawania kodowania modułu SFP i rozwiązania

Jak zidentyfikować przyczynę błędów „Moduł nierozpoznany”?

Aby skutecznie zdiagnozować problem „nierozpoznanego modułu”, zaleca się systematyczne, stopniowe podejście. Pierwszym krokiem jest po prostu zebranie dzienników stanu i diagnostyki urządzenia za pomocą poleceń CLI lub zapytań SNMP. Narzędzia te szybko wskażą, czy moduł SFP został fizycznie rozpoznany przez system. Ze względu na charakter problemu z modułem SFP, ustalenie jego pierwotnej przyczyny ma kluczowe znaczenie dla zdefiniowania środków i metod rozwiązania potencjalnej awarii, niezależnie od tego, czy jest to problem z połączeniami fizycznymi (brak połączeń), zgodnością oprogramowania sprzętowego, czy wadliwym modułem SFP (poprawne połączenia). Przykładem problemu z połączeniem fizycznym jest niewłaściwe zarządzanie okablowaniem lub niestabilna stabilność łącza, co może sygnalizować problemy z okablowaniem lub portami. Aby uzyskać pomoc w dekodowaniu numerów katalogowych poszczególnych producentów i lepszej identyfikacji modułów Cisco SFP, zapoznaj się z naszą Dekodowanie numeru części modułu Cisco SFP ratunek.

Drugą kwestią mogą być kody powszechnie kojarzone z problemem SFP; wiele typowych kodów błędów dotyczy walidacji lub nawet problemów z kodowaniem, które są specyficzne dla SFP. W obu przypadkach wizualne sprawdzenie SFP lub fizyczna inspekcja kabla światłowodowego lub portów może szybko wyeliminować potencjalne przyczyny awarii związane z problemami sprzętowymi lub uszkodzeniami. Inną skuteczną metodą rozwiązywania problemów jest wymiana modułów. Uszkodzony SFP może mieć jeden z kilku problemów; dlatego wymiana modułów jest często szybką metodą diagnozy ewentualnego uszkodzenia SFP. Zasadniczo, działający moduł powinien zostać zainstalowany w podejrzanym porcie, a następnie obserwowany, czy błąd zniknie. Jeśli wszystko pójdzie dobrze, oryginalny SFP staje się modułem, którego dotyczy problem.

Testowanie potencjalnie uszkodzonego modułu SFP na alternatywnych portach lub urządzeniach pozwala ustalić, czy awaria dotyczyła faktycznie modułu SFP, czy portu sprzętowego. Typowe komunikaty o błędach często pozwalają technikowi na rozszyfrowanie informacji związanych z pierwotną przyczyną problemu z inicjalizacją modułu SFP.

• „Transceiver nie jest obsługiwany” oznacza zazwyczaj, że dany moduł nie przeszedł walidacji opartej na oprogramowaniu sprzętowym.
• „Nieprawidłowy GBIC” zazwyczaj oznacza, że ​​moduł ma jakiś konflikt kodu lub klasyfikacji.
• Komunikat „Uwierzytelnianie nie powiodło się” zazwyczaj oznacza, że ​​problem jest związany ze sprawdzeniem zabezpieczeń lub zablokowaną autoryzacją dostawcy.

Na przykład, w pewnym przypadku inżynier sieciowy, w warunkach praktycznie akademickich, zdiagnozował sporadyczne awarie modułu SFP. Diagnostyka systemu wykazała, że ​​w pewnym momencie awaria nie została rozwiązana, czy to z powodu jakości zasilania, implementacji, sporadycznych awarii, itp. Chociaż monitorowanie systemu jest ważne i pozwala na oddzielenie problemu potencjalnych awarii modułów, umożliwia również zarządzanie okablowaniem i ogólną dokumentację. Zmienne napięcie zasilania powodowało, że cykl zasilania nie dostarczał stabilnego napięcia do modułu SFP, co skutkowało nieregularnym działaniem. Po ustabilizowaniu się napięcia wejściowego do przełącznika błąd zniknął.

Ten przypadek dodatkowo ilustruje problemy związane z poleganiem wyłącznie na logach podczas rozwiązywania problemów z dowolnym sprzętem sieciowym. Dogłębne zrozumienie problemów jest potencjalnie niezbędne w przypadku uszkodzonych modułów. Dodatkowo, istnieją logi fizyczne i środowiskowe, które przechowują odpowiednią dokumentację. Każdy z nich, po dokładnym przeanalizowaniu, pomaga w wykorzystaniu zarówno logów, jak i diagnostyki, jednocześnie monitorując środowisko pod kątem spójności. Wykorzystanie zarówno podstawowej logiki, jak i szczegółowej identyfikacji zmiennych środowiskowych prowadzi do analizy przyczyn źródłowych wszelkich zdegradowanych lub uszkodzonych urządzeń lub systemów. Dzięki systematycznemu podejściu diagnostycznemu, zespoły sieciowe mogą skuteczniej rozwiązywać problemy z rozpoznawaniem portów SFP, co przekłada się na skrócenie przestojów i ograniczenie wpływu na usługi.

Misja odzyskiwania sieci kampusowej: przywrócenie 500 modułów po awarii rozpoznawania

Po aktualizacji oprogramowania sprzętowego, która wyłączyła setki modułów SFP w sieci uniwersyteckiej, czas odgrywał kluczową rolę, a ustrukturyzowany proces odzyskiwania danych był niezbędny. Każdy dostawca oferuje określone funkcje umożliwiające zarządzanie lub domyślne włączanie ścisłej walidacji SFP. Na przykład urządzenia Cisco umożliwiają przełączanie walidacji i wymuszanie zgodności za pomocą polecenia „service unsupported-transceiver”, urządzenia Juniper oferują opcję „ignore-error” dostępną w poleceniach diagnostycznych transceivera (aby tymczasowo wyłączyć mechanizm ścisłej walidacji), a urządzenia Arista umożliwiają konfigurację uproszczonego uwierzytelniania dla modułu.

Omijanie kontroli poprawności przynosi korzyści w postaci przywrócenia funkcjonalności operacyjnej i ograniczenia wpływu na sieć, ale istnieje ryzyko, które obejmuje unieważnienie gwarancji dostawcy i może zdyskwalifikować organizację z formalnego wsparcia technicznego. Każda opcja odzyskiwania powinna zostać dokładnie przeanalizowana pod kątem ryzyka i czynników związanych z ominięciem walidacji SFP. Gdy organizacja, za pośrednictwem swojego zespołu ds. odzyskiwania, opracuje procedurę odzyskiwania po awarii modułów SFP, zazwyczaj rozpoczyna ona od utworzenia kopii zapasowych konfiguracji, aby w razie potrzeby można je było łatwo przywrócić. Kolejnym krokiem dla inżynierów sieciowych było zastosowanie poleceń obejścia pojedynczo i tylko do przełączników objętych planem odzyskiwania zespołu ds. odzyskiwania. Byli oni w stanie przeprowadzać te restarty i weryfikować funkcjonalność poprzez monitorowanie statusów portów i logów. Na przykład, posiadanie planów przywracania pomogło zapewnić natychmiastowe odzyskanie po wszelkich problemach.

Następnie rozpoczęto testy walidacyjne modułów SFP. Inżynierowie rozpoczęli przenoszenie i zamianę modułów pomiędzy portami, weryfikując kody dostawców modułów SFP, a także wykonywali inne polecenia w celu uzyskania szczegółowych informacji o transceiverach SFP rozpoznawanych przez przełącznik. Ciągła dokumentacja każdego kroku doprowadziła do uproszczenia podejścia do bieżącej konserwacji sieci. To doświadczenie utwierdziło w przekonaniu o konieczności znajomości procedury nadpisywania kodów dostawców w modułach SFP, co umożliwiło opracowanie wiarygodnego planu odzyskiwania danych w celu zarządzania różnymi gwarancjami modułów SFP. Zorganizowane, pełne odzyskiwanie danych może pomóc organizacji przywrócić stabilność operacyjną, nawet przy jednoczesnym radzeniu sobie z nieprzewidzianą złożonością po tym, jak istotne aktualizacje oprogramowania sprzętowego wpłyną na kompatybilność SFP.

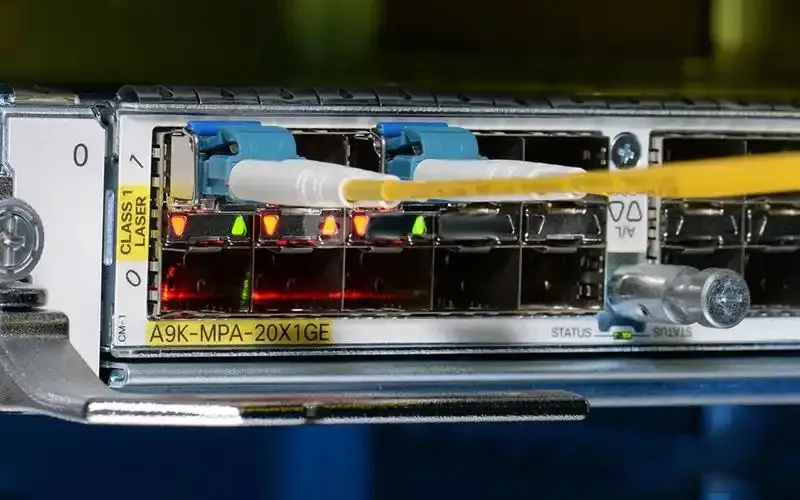

Jakie zaawansowane techniki rozwiązują uciążliwe problemy z rozpoznawaniem?

Szerokie testy kompatybilności wykazują duże zróżnicowanie wskaźników rozpoznawania modułów SFP dostępnych na rynku wtórnym u popularnych dostawców przełączników. Przełączniki Cisco rozpoznały około 85% modułów, podczas gdy przełączniki Juniper i Arista rozpoznały około 75%.

Zaawansowane kroki rozwiązywania problemów często obejmują przeprogramowanie pamięci EEPROM; inżynierowie aktualizują wówczas identyfikatory modułów, aby dokładnie odpowiadały specyfikacjom dostawcy. Narzędzia programowania niskiego poziomu umożliwiają aktualizację prywatnych pól danych w celu obejścia barier walidacji. Skomplikowane kroki wymagają jednak umiejętności technicznych, a ich nieprawidłowe zastosowanie może prowadzić do uszkodzenia modułu. Stworzenie procesu oceny dostawcy i standaryzacja procesu zakupu modułów, wraz z ciągłym testowaniem kompatybilności, znacznie zmniejszają złożoność użytkowania modułów SFP. Utrzymywanie zapasów modułów SFP, które zostały już przetestowane i zweryfikowane, przyspiesza wdrożenie i redukuje problemy związane z rozpoznawaniem.

Środki zapobiegawcze obejmowałyby niezawodne procesy testowania oprogramowania sprzętowego przed każdym wdrożeniem, ustrukturyzowane zarządzanie zmianami w celu śledzenia aktualizacji, które mogą wpłynąć na algorytm walidacji, oraz inteligentne zarządzanie inwentarzem, które pozwoli zidentyfikować moduły o wyższym ryzyku braku zgodności przed wdrożeniem. Wdrażanie debugowania na poziomie sprzętu, wcześniejsze sprawdzanie zgodności z dostawcami oraz zarządzanie działaniami zapobiegawczymi pozwalają ograniczyć powtarzające się błędy rozpoznawania. Organizacje, które doskonale opanują te procesy, zyskają bardziej niezawodną sieć i mniej zakłóceń spowodowanych przez SFP. Zapoznaj się ze szczegółowymi najlepszymi praktykami rozwiązywania problemów i naprawy transceiverów SFP i SFP+ w naszym przewodniku. Rozwiązywanie problemów i naprawa usterek transceiverów optycznych w modułach SFP/SFP+ przewodnik.

Wniosek

W przypadku kodowania i rozpoznawania SFP, skuteczne kroki rozwiązywania problemów są proceduralne i obejmują precyzyjną diagnostykę, skuteczne rozwiązywanie problemów oraz prewencję. Dzięki zrozumieniu przyczyn błędów i zastosowaniu specyficznych dla danego dostawcy praktyk obejścia zabezpieczeń i walidacji, przywrócisz rozpoznawanie modułów w minimalnym czasie. Wdrożenie ogólnego zarządzania wokół kompatybilności i ciągłe testowanie tej kompatybilności stworzy proces, który będzie generował mniej niespodzianek i będzie nadal chronił sieć. Skuteczna umiejętność nawigacji w rozpoznawaniu SFP pozwoli Ci zbudować zaufanie do zespołu sieciowego, ograniczając jednocześnie przestoje spowodowane konfliktami w kodowaniu i zmianami oprogramowania sprzętowego.
