Kabel światłowodowy wstęgowy i łączenie: kluczowe punkty i uwagi

Technologia wstążkowa światłowody Technologia ta jest dobrze znana w branży telekomunikacyjnej i ceniona ze względu na wysoką gęstość włókien i kompaktowe rozmiary. Podczas gdy tradycyjne kable światłowodowe zawierają pojedyncze włókna w osłonie ochronnej, kable taśmowe organizują pasma światłowodowe w płaską strukturę taśmową, zapewniając swobodę, oszczędność miejsca i łatwiejsze zarządzanie kablami. Oczywiście, taka struktura taśmowa umożliwia również szybsze i tańsze spawanie taśm światłowodowych – szczególnie korzystne w przypadku techniki spawania masowego, która łączy wiele włókien jednocześnie.

Wzrost wstęgi łączenie włókien Jest to niezbędne w obliczu rosnących wymagań dotyczących przepustowości sieci i staje się jeszcze ważniejsze w lokalizacjach takich jak centra danych, wdrożenia FTTH oraz w rozległych sieciach szkieletowych, gdzie wzrost przepustowości jest powszechny. Niniejszy artykuł zawiera krótkie omówienie kabli światłowodowych wstęgowych i ich spawania, a także zalety, wyzwania i najlepsze praktyki w zakresie światłowodów wstęgowych. Znając tę ​​technologię, planista/technik sieci może podejmować świadome decyzje, aby przyspieszyć proces instalacji, obniżyć koszty i zapewnić szybką i niezawodną transmisję danych.

Zrozumienie kabla światłowodowego wstęgowego

Kabel światłowodowy wstęgowy to odrębny rodzaj kabla światłowodowego, który składa się z szeregu włókien optycznych połączonych obok siebie w płaskiej, wstęgowej formie. Kabel ten jest czasami określany jako przewód wstęgowy lub światłowód wstęgowy. Wszystkie kable wstęgowe wykorzystują włókna połączone ze sobą w grupy, zazwyczaj od (4 do 24) włókien = (12) włókien na wstęgę. Typowe przykłady kabli wstęgowych można znaleźć w systemie (12) włókien. Płaska struktura wstęgi pozwala na gęste upakowanie włókien, co czyni go idealnym rozwiązaniem w zastosowaniach o ograniczonej przestrzeni, takich jak centra danych czy pomieszczenia telekomunikacyjne.

W większości przypadków kable światłowodowe są projektowane w tradycyjnej konfiguracji (z luźną tubą) – wprowadzając włókna do małych tub, ale w niektórych przypadkach pozostawiając je luźno. Kable Ribbon Fiber oferują inną konstrukcję, w której włókna są umieszczane w równoległej matrycy, a każde włókno jest precyzyjnie ułożone. Taka konstrukcja umożliwia spawanie taśm światłowodowych (często nazywane również spawaniem taśm) za pomocą techniki spawania masowego, co oznacza, że ​​operator może spawać wiele taśm światłowodowych jednocześnie, znacznie skracając czas instalacji, czas pracy i związaną z tym nakład pracy.

Ponieważ taśmy są kompaktowe, cały instalowany przewód zajmuje mniej miejsca w kanale, a kabel jest wykorzystywany bardziej efektywnie.

Innowacje, takie jak koncepcje Corning Flow Ribbon i RocketRibbon, stale udoskonalają te rodziny kabli. Światłowody Corning Flow Ribbon wprowadziły elastyczne taśmy o jeszcze mniejszej średnicy włókien, co zapewnia większą elastyczność i skrócony czas instalacji. Rocket Ribbon jest jeszcze bardziej zdumiewający, ponieważ zwiększa liczbę włókien do tysięcy w jednym kablu taśmowym; umożliwia to wdrożenia o ultrawysokiej gęstości bez konieczności zwiększania rozmiaru kabla.

Na przykład kabel Corning RocketRibbon o ekstremalnej gęstości ma aż 3,456 włókien, czyli taką samą średnicę zewnętrzną jak kabel mieszczący (72) włókna, co pozwala operatorowi zainstalować większą pojemność w tym samym kanale, jednocześnie skracając czas instalacji o (30) procent. Większa liczba włókien i wydajne spawanie, w połączeniu z użytecznymi konstrukcjami, sprawiają, że kable taśmowe stanowią solidne rozwiązanie dla sieci o dużej przepustowości kolejnych generacji.

Zalety kabla światłowodowego wstęgowego

Istotną zaletą światłowodów taśmowych jest ich wysoka wydajność spawania, szczególnie w przypadku spawania włókien taśmowych metodą zgrzewania masowego. Dzięki temu, zamiast łączenia jednego włókna z drugim, jak w przypadku tradycyjnego spawania, technik może połączyć 12 lub więcej włókien jednocześnie. Wydajność spawania masowego znacznie przyspiesza spawanie około sześciokrotnie w porównaniu ze spawaniem pojedynczego włókna. To znacznie skraca czas potrzebny na wykonanie instalacji w porównaniu ze spawaniem pojedynczych włókien, zwłaszcza w przypadku większych projektów.

Kolejną zaletą kabli taśmowych jest większa gęstość włókien. Płaska konstrukcja kabli taśmowych pozwala na podłączenie większej liczby włókien na mniejszej powierzchni, a tym samym optymalizuje wykorzystanie przestrzeni w kanałach kablowych i szafach rack. Kable taśmowe doskonale sprawdzają się w zastosowaniach wymagających łączności o dużej przepustowości, na przykład w centrach danych, a także w sieciach szkieletowych.

Studium przypadku z dużego centrum danych w Europie wykazało, że użycie elastycznych kabli taśmowych usprawniło zarządzanie kablami, zmniejszyło zatory kablowe i przyspieszyło rozbudowę sieci.

Kable światłowodowe wstęgowe umożliwiają również łatwą skalowalność przepustowości i sieci, ponieważ zwiększona liczba włókien w jednym kablu pozwala na łatwą rozbudowę istniejącej sieci bez konieczności dodawania dodatkowych kabli lub kanałów. Te działania na rzecz skalowalności wspierają również rosnące zapotrzebowanie na transmisję danych i przyszłe wykorzystanie wdrożeń.

Wreszcie, połączona wydajność spawania światłowodów taśmowych, większa liczba włókien oraz organizacja/pojemność kabli sprawiają, że kable światłowodowe taśmowe stanowią ekonomiczne rozwiązanie w przypadku wdrożeń na dużą skalę. Oszczędności wynikające z redukcji czasu pracy i materiałów wpływają na całkowity koszt projektu, podobnie jak światłowody taśmowe mogą być ekonomicznym rozwiązaniem dla nowoczesnej sieci. Projekt rozbudowy Centerm Zarządu Portu Vancouver Fraser został niedawno ukończony, obejmując instalację ponad 100 km światłowodów, co pozwoliło na znaczną redukcję roboczogodzin dzięki zastosowaniu zarówno kabla światłowodowego taśmowego, jak i spawania światłowodów taśmowych.

Wyzwania i zagadnienia związane z włóknami wstęgowymi

Chociaż światłowody taśmowe oferują wiele zalet, niosą ze sobą szereg wyzwań, z którymi muszą się liczyć instalatorzy i planiści sieci. Najważniejszą różnicą w obsłudze kabli taśmowych jest ich ograniczony promień gięcia i mniejsza elastyczność w porównaniu z tradycyjnymi światłowodami typu „luźna tuba”. Płaska, sklejona struktura przewodu taśmowego sprawia, że ​​jest on znacznie sztywniejszy. W rezultacie znacznie trudniej jest ułożyć kabel światłowodowy w ciasnych przestrzeniach lub w skomplikowanych sytuacjach. Niewłaściwy promień gięcia może powodować powstawanie mikro- lub makrozgięć, które pogarszają jakość sygnału, a nawet uszkadzają włókno.

Podczas obsługi i instalacji kabli światłowodowych wstęgowych należy zachować ostrożność, aby uniknąć naprężeń. Ze względu na sztywność instalacji światłowodów wstęgowych, osoba instalująca musi starannie zaplanować instalację, unikając nadmiernego naprężenia i przestrzegając minimalnego promienia gięcia. Jest to szczególnie ważne w przypadku układania kabli, które mogą być narażone na tarcie lub ruch w środowisku lub w małych kanałach kablowych.

Jakość połączenia światłowodu wstęgowego ma również kluczowe znaczenie. Ponieważ spawanie metodą masowej fuzji (mass fuse) jest wykonywane jednocześnie z wieloma włóknami i wymaga ich osiowości, konieczne jest stosowanie bardzo specjalistycznej techniki i sprawne utrzymanie sprzętu. Niedokładne spawanie zwiększy tłumienie wtrąceniowe lub współczynnik odbicia, co może prowadzić do pogorszenia wydajności sieci. Konieczne będzie również przeszkolenie technika w zakresie wykonywania połączeń światłowodowych wstęgowych, aby zapewnić dobrą jakość i stałą niską stratę.

Kwestie środowiskowe, takie jak temperatura, wilgoć czy giętkość mechaniczna, będą miały wpływ na kable światłowodowe. Należy wziąć pod uwagę ochronę kabli i uszczelnienia środowiskowe, aby zapewnić długotrwałą niezawodność włókien w każdym scenariuszu wdrożenia. Obiekty testowe w Ingalls Shipbuilding, w których przeprowadzono próby terenowe, wykazały, że spawanie włókien wstęgowych wymaga specjalistycznych narzędzi i odpowiedniego przeszkolenia, ale jednocześnie zapewnia większą ogólną wydajność i stabilność instalacji w warunkach zbliżonych do panujących w stoczni.

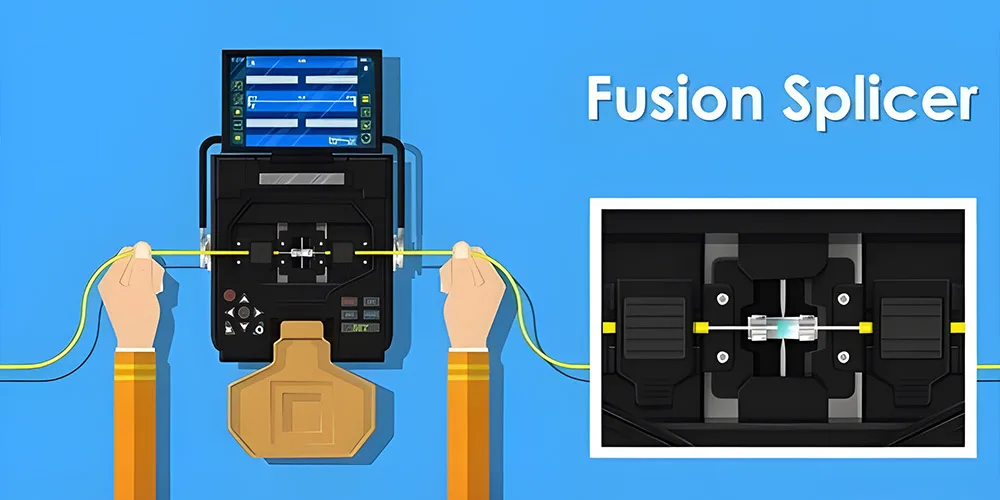

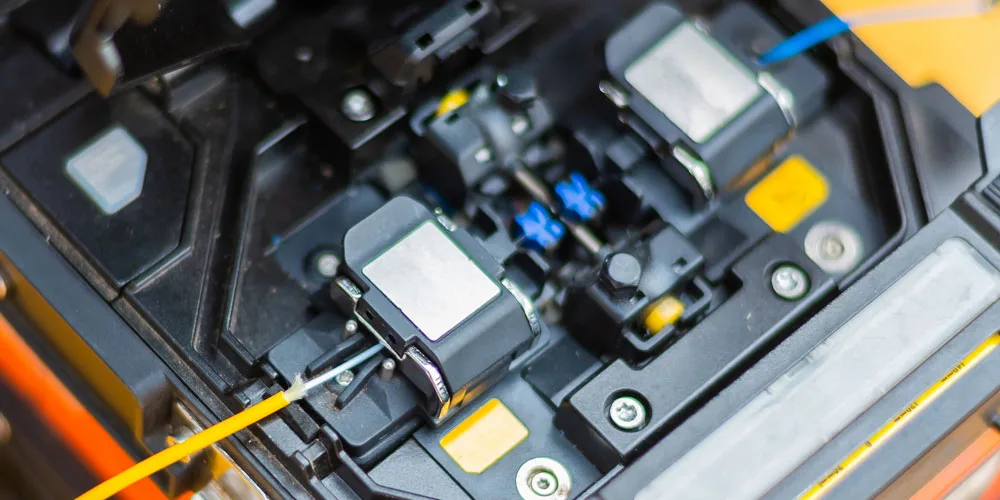

Techniki łączenia włókien wstęgowych

Spawanie światłowodów taśmowych wymaga specjalistycznych umiejętności i technik, aby zapewnić wydajne i niezawodne połączenia. Dwa główne rodzaje spawania światłowodów taśmowych to spawanie termoparowe (zwłaszcza spawanie masowe) oraz spawanie mechaniczne (które jest mniej powszechne w zastosowaniach światłowodów taśmowych).

Podczas spawania włókien taśmowych, spawanie metodą Mass Fusion jest preferowaną metodą, ponieważ umożliwia jednoczesne spawanie wielu włókien (zazwyczaj 12 lub więcej). Proces spawania metodą Mass Fusion polega na ustawieniu taśmy w precyzyjnej spawarce, a następnie jednoczesnym spawaniu włókien łukiem elektrycznym. Spawanie metodą Mass Fusion oszczędza czas i nakład pracy technika oraz nadaje się do montażu kabli o dużej gęstości, co jest jedyną metodą spawania włókien taśmowych w sposób zmniejszający pracochłonność.

Spawanie mechaniczne może być mniej wymagającym procesem, ale nie jest zalecane w przypadku kabli światłowodowych wstęgowych, ponieważ wymaga wyrównywania i łączenia wielu końcówek włókien w sposób fizyczny za pomocą tulei wyrównującej zawierającej klej. Spawanie mechaniczne charakteryzuje się większą tłumienność wtrąceniową i nie jest tak trwałe jak spawanie zgrzewane.

Proces spawania taśm światłowodowych rozpoczyna się od przygotowania kabla światłowodowego. W tym procesie technik musi ostrożnie zdjąć powłokę ochronną z taśmy, aby nie uszkodzić włókien podczas zdejmowania izolacji, a następnie dokładnie oczyścić włókno, a następnie odciąć końcówkę każdego włókna przed próbą stopienia lub zgrzania włókien. Po usunięciu izolacji, oczyszczeniu i przycięciu, włókna są układane w linii i umieszczane w spawarce, co pozwala technikowi na zgrzanie wszystkich włókien w jednym cyklu. Ten proces pozwala na wykonanie wielu wysokiej jakości połączeń włókien w jednej operacji.

Jeśli chodzi o najlepsze praktyki spawalnicze, ważne jest, aby utrzymywać cały sprzęt spawalniczy i obcinarki w doskonałym stanie technicznym oraz upewnić się, że końcówki włókien światłowodowych są dobrze przygotowane i czyste, aby można je było wyrównać i skleić. Ze względu na zróżnicowanie warunków, najlepszą praktyką jest ustalenie systematycznych parametrów spawania w oparciu o rodzaj włókna i warunki, aby uzyskać jak najniższe straty na spawie. To również tutaj czystość włókien podczas spawania może zniwelować najgorsze rezultaty, ponieważ kurz i zanieczyszczenia negatywnie wpływają na jakość spawanego kabla światłowodowego.

Do najważniejszych narzędzi używanych w procesie spawania wstęgowego należą strippery termiczne, obcinarki do włókien oraz narzędzia do spawania wstęgowego, opracowane z myślą o obsłudze wielu włókien. Stosowanie metod i technik wykorzystujących najlepszy sprzęt gwarantuje niskie straty, niezawodne i wydajne połączenia w nowoczesnych sieciach o dużej przepustowości.

Innowacje i przykłady branżowe

Technologia Corning Flow Ribbon to przełom w dziedzinie światłowodów taśmowych. Kabel MiniXtend firmy Corning zawiera technologię Corning Flow Ribbon, składającą się z elastycznych, lekkich taśm o mniejszej średnicy włókien, co zwiększa elastyczność kabla przy jednoczesnym zachowaniu liczby włókien i wydajności. Te udoskonalenia zwiększają efektywność wdrażania, ułatwiając prowadzenie kabli w ciasnych przestrzeniach i zmniejszając problemy z instalacją, często występujące w przypadku tradycyjnych światłowodów taśmowych. To z kolei ułatwia projektowanie sieci, przyspiesza wdrażanie i optymalizuje przestrzeń.

Elastyczne kable światłowodowe wstęgowe stają się wiodącym wyborem w centrach danych, ponieważ mieszczą się w ciasnych przestrzeniach, zachowując jednocześnie wysoką gęstość włókien. W rezultacie kable te upraszczają zarządzanie okablowaniem i zmniejszają zatory w szafach i tacach. Istnieją już wdrożenia, które pokazują, że elastyczne kable światłowodowe wstęgowe mogą skrócić czas instalacji i konserwacji, co przekłada się na redukcję kosztów operacyjnych i wzrost niezawodności sieci. Na przykład, OptiRibbon firmy HUBER+SUHNER informuje o skróceniu czasu spawania o 60% lub więcej, rozwiązując problem niedoborów techników i umożliwiając szybsze wdrażanie sieci.

Praktyczne wskazówki dotyczące pracy z kablami światłowodowymi wstęgowymi

Podczas pracy z kablem światłowodowym wstęgowym należy przestrzegać praktycznych zaleceń, aby zapewnić jego prawidłowe działanie i trwałość. Podczas obchodzenia się z kablem wstęgowym i jego przechowywania należy pamiętać o następujących kwestiach. Po pierwsze, należy unikać nadmiernego zginania lub skręcania. Ponieważ kable światłowodowe wstęgowe są płaskie, są bardziej podatne na uszkodzenia lub pogorszenie wydajności z powodu powtarzalnego zginania. Po drugie, kable muszą być przechowywane w czystości i suchości, a po zwinięciu, ze względów bezpieczeństwa, pętla musi być luźna, aby zapewnić stabilność.

Podczas instalacji niezwykle ważne jest zachowanie minimalnego promienia gięcia i unikanie ostrych zagięć lub załamań, które mogą uszkodzić światłowód lub spowodować jego całkowite zerwanie. Ponadto, użycie odpowiednich narzędzi do zarządzania okablowaniem pozwoli technikowi zabezpieczyć i poprowadzić kable z minimalnym lub zerowym obciążeniem włókien.

Dobrze wyszkolony personel jest jednym z najważniejszych czynników w procesie spawania taśm światłowodowych. Zrozumienie techniki spawania taśm światłowodowych oraz sprzętu spawalniczego zapewni wysoką jakość, niskie straty i wydajność połączeń. Ciągły rozwój umiejętności i praktyka zaowocują udanym spawaniem taśm.

Do najczęstszych problemów spotykanych podczas spawania światłowodów należą straty na spawach oraz uszkodzenia włókien spowodowane zanieczyszczeniami lub niekompletnymi spawami. Rutynowe czyszczenie sprzętu spawalniczego, a także dokładna kontrola każdego spawu po zakończeniu prac, zapewnią niezawodność połączeń i wydajność sieci.

Podsumowanie

Kable taśmowe światłowodowe i technologia spawania przynoszą znaczące korzyści w instalacjach sieciowych o dużej gęstości, wydajności i przepustowości. Do najważniejszych wymagań stawianych światłowodowym kablom taśmowym należą: wydajność spawania, trudności związane ze sztywnością materiału kabla oraz technologia instalacji, która będzie wymagała specjalistycznych narzędzi i szkoleń. Najnowszy produkt, Corning Flow Ribbon, stale zwiększa elastyczność instalacji i wydajność materiałów stosowanych w instalacjach światłowodowych.

Patrząc w przyszłość, włókno wstążkowe Oczekuje się, że rynek kabli światłowodowych będzie dynamicznie rósł wraz ze wzrostem zapotrzebowania na przepustowość w sieciach, dalszym rozwojem centrów danych i wdrażaniem sieci bezprzewodowej 5G. Planując przyszłość swoich sieci, planiści budowy i instalacji sieci muszą priorytetowo traktować właściwe postępowanie z materiałami kablowymi, techniki spawania i wynikającą z tego technologię światłowodów wstęgowych, aby zapewnić najwyższą niezawodność i skalowalność sieci. Biorąc pod uwagę priorytetowe traktowanie procedur obsługi, specjalistycznych procesów spawania, a następnie wykorzystanie technologii światłowodów wstęgowych, planiści mogą wykorzystać zalety światłowodów wstęgowych, które zapewniają szybsze spawanie masowe, lepszą użyteczną gęstość włókien i łatwiejsze do sprzedania możliwości modernizacji dla klientów. Technologie te pomogą podmiotom zaangażowanym w budowę infrastruktury światłowodowej podejmować lepsze decyzje dotyczące przyszłości struktur okablowania i instalacji sieciowych.
