SFP+ SR vs SR+: diepgaande prestatieanalyse en nauwkeurige selectiegids

Op het eerste gezicht, SFP+ SR- en SR+-modules Hoewel ze er bijna identiek uitzien, zijn ze toch behoorlijk verschillend, en die verschillen kunnen de prestaties van uw netwerk aanzienlijk beïnvloeden. Beide typen modules bieden een snelle 10G Ethernet-verbinding, maar ze gebruiken verschillende transmissietechnologieën, transmissieafstanden en operationele efficiëntie. Dit betekent dat ze een verschillende capaciteit hebben voor datadoorvoer, latentie en fouttolerantie, wat essentieel is voor een stabiele werking van het netwerk.

Er zijn veel redenen om deze verschillen te begrijpen. Een zeer belangrijke reden is het waarborgen van een effectieve en efficiënte werking van het netwerk, maar ook het beheersen van de kosten. Als de selectie van modules uitsluitend gebaseerd is op eenzelfde uiterlijk, kunnen stabiliteit of kosten een probleem vormen.

In dit artikel wordt een diepgaande vergelijking gegeven van de technische verschillen, transmissiecapaciteit, compatibiliteit, kosten en operationele prestaties van de SFP+SR- en SFP+SR+-modules. Met kennis van deze verschillen kan de besluitnemer de modulekeuze effectief afstemmen op de toepassing en de prestatiecriteria afwegen tegen de kosten.

Wat zijn de fundamentele technische verschillen tussen SFP+ SR en SR+?

Hoewel ze qua naam op elkaar lijken, gebruiken SFP+ SR- en SR+-modules verschillende soorten lasers, golflengten en modulatiemethoden. Deze verschillen beïnvloeden de doorvoer van data en de kans op fouten, wat uiteindelijk de betrouwbaarheid en prestaties van een netwerk beïnvloedt.

Lasertypen en golflengten:

SFP+ SR-modules maken doorgaans gebruik van Vertical-Cavity Surface-Emitting Lasers (VCSELs), die werken op een golflengte van 850 nm en ontworpen zijn voor multimodevezels, zoals OM3- of OM4-vezeltypenIn tegenstelling tot lasers met kleine, gefocusseerde bundels die slechts één lichtpad kunnen ondersteunen, maakt het gebruik van een VCSEL het mogelijk om licht over een groot gebied uit te zenden en ondersteunt het meerdere lichtpaden (modi) die door de vezel kunnen reizen. VCSELs zijn zeer kosteneffectief en verbruiken weinig stroom, terwijl ze verbindingen over korte afstanden, doorgaans 300-400 meter, ondersteunen. Als alternatief gebruikt de SR+ module een nieuwere versie van de VCSEL of een Distributed Feedback (DFB) laser, die ook werkt op een golflengte van 850 nm, met variabele modulatie. Dit verbetert de signaalkwaliteit en maakt langere afstanden mogelijk, terwijl het nog steeds kosteneffectief is.

Modulatie technieken:

Hoewel zowel de SFP+ SR- als de SFP+ SR+-kabelmodules voldoen aan dezelfde IEEE 802.3ae-datastandaard en gebruikmaken van multimode glasvezel, maken de SFP+ SR+-modules vaak gebruik van geavanceerdere modulatie- en signaalcoderingstechnieken. De implementatie van verbeterde optische signaalmodulatietechnieken kan resulteren in een betere optische signaalkwaliteit door minder vervorming en verminderde modale dispersie, die het optische signaal kunnen aantasten en zo de bitfoutfrequentie kunnen verlagen.

Impact op doorvoer / fouten:

Omdat de SFP+ SR+ optische modules gebruikmaken van betere laserbronnen en modulatietechnieken, bieden ze stabielere doorvoersnelheden en minder herverzendingen zonder dataverlies. Dit is cruciaal in situaties waar consistent hoge snelheden met een lage latentie vereist zijn, zoals bij het gebruik van krachtige datacenterservers of computerclusters.

Samenvatting van de voordelen van modulatie:

• SFP+ SR-optiek maakt gebruik van eenvoudige VCSEL-lichtbronnen (Vertical Cavity Surface Emitting Lasers) met een golflengte van 850 nm via multimode glasvezelkabels, wat zeer geschikt is voor kostengevoelige transmissie over korte afstanden (tot 300 m).
• SFP+ SR+ optische modules maken gebruik van geavanceerdere ASIC-laserbronnen en modulatietechnieken die ontwikkeld zijn voor en werken op het gebruikte multimode-vezeltype, en kunnen bovendien betrouwbaar gegevens over grotere afstanden verzenden dan de SFP+ SR optische module.
• Alle bovengenoemde verschillen in optische signaalbron en modulatie hebben doorgaans betrekking op de SFP+ SR+ optische koppeling, die gebufferd en beheerd systeemverkeer mogelijk maakt. Hierdoor kunnen netwerkapparaten werken met een hogere effectieve bitsnelheid en een lagere foutenmarge, wat de apparaten stabieler houdt en zorgt voor betere prestaties binnen het netwerk en hun beheerde bedrijfssnelheden.

Dit inzicht in geavanceerde lasertechnologie en modulatie verklaart logischerwijs waarom twee ogenschijnlijk vergelijkbare bekabelingsmodules in de netwerkwereld uiteindelijk twee totaal verschillende netwerkervaringen voor de eindgebruiker kunnen opleveren.

Hoe verhouden de transmissieafstand, latentie en stabiliteit zich tussen SFP+ SR en SR+?

SFP+ Short-Range (SR) en SFP+ Short-Range Plus (SR+) modules ondersteunen verschillende maximale transmissieafstanden over hun multimode glasvezelkwaliteiten (OM3 en OM4); deze afstanden zijn belangrijk om te overwegen bij het ontwerpen van uw netwerkverbindingen. SFP+ SR-modules ondersteunen doorgaans een maximale afstand van maximaal 300 meter over OM3 multimode glasvezel en ongeveer 400 meter over OM4 multimode glasvezel. SFP+ SR+ transceivers kunnen deze afstanden nog verder vergroten; SFP+ SR+ transceivers kunnen in sommige gevallen afstanden van 400 meter bereiken op OM3 en tot 550 meter op OM4, afhankelijk van de kwaliteit van de glasvezel en de prestaties van de apparatuur.

De transmissieafstanden zijn afhankelijk van twee hoofdfactoren: optisch verlies en modale dispersie. Optisch verlies is het proces waarbij een signaal verzwakt naarmate de afstand toeneemt; de verzwakking neemt toe met de lengte en het type vezel. OM4 multimodevezels vertonen minder verzwakking dan OM3, waardoor signalen over langere afstanden hun sterkte behouden. Modale dispersie wordt veroorzaakt door lichtpulsen die zich splitsen in verschillende paden tijdens de doorgang door de vezelkern en heeft invloed op de timing van het signaal. Omdat SFP+ SR+ modules doorgaans betere lasers en modulatietechnieken gebruiken, kunnen ze beter omgaan met modale dispersie en schonere signalen over langere afstanden behouden.

Subtiele verschillen in latentie onderscheiden de twee ook. De geoptimaliseerde signaalverwerking van SR+ modules minimaliseert herverzendingen als gevolg van fouten, waardoor de latentie afneemt en de verbindingsstabiliteit verbetert. Verbindingsstabiliteit is cruciaal voor bedrijfskritische scenario's, waar zelfs een vertraging van een fractie van een seconde de synchronisatie en doorvoer kan beïnvloeden.

Om samen te vatten:

• SFP+ SR is geschikt voor kortere afstanden en een gemiddelde latentie, met voldoende stabiliteit voor normale datacenteractiviteiten.
• SR+ biedt een grotere afstandsmarge en vermindert de variabiliteit in latentie voor veeleisende omgevingen.
• OM4-glasvezel kan beide modules over een langere afstand transporteren dan OM3, dankzij de hogere bandbreedte en lagere demping.

Uiteindelijk is het aan u om te kiezen tussen SR en SR+ op basis van de benodigde verbindingslengtes, latentie en stabiliteitsbeperkingen, die allemaal van invloed zijn op de algehele netwerkstatus.

Wat zijn de verschillen in compatibiliteit en protocolondersteuning tussen SFP+ SR- en SR+-modules?

Het belangrijkste verschil tussen SFP+ SR Het verschil tussen SR- en SR+-modules zit hem in de compatibiliteit met apparaten en de ondersteuning van netwerkprotocollen zoals FCoE (Fibre Channel over Ethernet) en OTN (Optical Transport Network). SR-modules worden bijvoorbeeld vaak goedgekeurd voor veel gangbare apparaten vanwege hun aanwezigheid op de markt en hun eenvoudige ontwerp. De meeste SFP+-poorten en SFP+-modules op de markt accepteren waarschijnlijk een SR-module. Dit in tegenstelling tot SFP+-SR+-modules, die meestal geavanceerde functies bieden ter ondersteuning van nieuwere, krachtige apparaten die zijn ontworpen voor veeleisende IT-omgevingen. Bovendien bieden SR+-modules robuustere ondersteuning voor geavanceerde protocollen zoals FCoE en OTN, die worden gebruikt door SAN's (Storage Area Networks) en de telecomindustrie voor betrouwbare encapsulatie en transport van data.

De interoperabiliteit tussen leveranciers speelt hier een belangrijke rol. SR-modules bieden over het algemeen een bredere compatibiliteit tussen leveranciers, omdat de meeste netwerkapparaten standaard SR ondersteunen. SR+ daarentegen kan beperkingen met zich meebrengen en vereist vaker een firmware-update bij meerdere leveranciers, met name in omgevingen met verschillende leveranciers.

Deze verschillen kunnen een aanzienlijke impact hebben op implementaties in industriële contexten. Zo zullen datacenters die prioriteit geven aan hoge doorvoer en protocolondersteuning eerder kiezen voor SR+-modules, terwijl bedrijfsnetwerken die zich simpelweg richten op 10G Ethernet-verbindingen over het algemeen de voorkeur zullen geven aan de wijdverspreide beschikbaarheid van SR-modules en het installatiegemak.

Op te sommen:

• SFP+ SR heeft een bredere compatibiliteit met oudere en algemene netwerkapparatuur.
• SR+ biedt extra ondersteuning voor protocollen, maar vereist mogelijk meer aandacht voor compatibiliteit met verschillende leveranciers.
• Verschillen in protocolondersteuning kunnen directe gevolgen hebben voor de netwerkefficiëntie, met name in SAN- of telecomtoepassingen.

Welke diagnostische kenmerken en totale eigendomskosten onderscheiden de SFP+ SR en de SR+ van elkaar?

Digitale diagnostische monitoring (DDM), ook wel digitale optische monitoring (DOM) genoemd, is een essentieel verschil tussen SFP+ SR- en SR+-modules. DDM kan direct de belangrijkste operationele parameters van de module weergeven, zoals temperatuur, spanning, optisch vermogen en biasstroom. SR+-modules beschikken doorgaans over uitgebreidere DDM-opties voor snellere identificatie en voorspelling van storingen, waardoor het risico op netwerkuitval wordt verlaagd en de betrouwbaarheid wordt verbeterd.

De mogelijkheid van DDM om alarmen te genereren die operators waarschuwen wanneer instellingen de drempelwaarden overschrijden, stelt het onderhoudspersoneel in staat om het probleem snel te identificeren. Het proactieve karakter van DDM verkort de tijd die nodig is voor probleemoplossing en beperkt onverwachte storingen; deze proactieve optie is essentieel in grootschalige omgevingen en bij bedrijfskritische werkzaamheden.

Naast de diagnostiek bestaan ​​de totale eigendomskosten (TCO) uit drie andere belangrijke kostenfactoren: aanschaf, energieverbruik en onderhoud. De aanschafkosten van SR+ modules zullen vaak hoger liggen vanwege de voordelen van geavanceerde technologie en de mogelijkheid om de DDM-functies te gebruiken. Na verloop van tijd zullen de lagere energiekosten en onderhoudskosten de impact van de hogere aanschafkosten echter verminderen.

SFP+ SR-modules zijn wellicht goedkoper, maar kunnen hogere onderhoudskosten met zich meebrengen vanwege het ontbreken van diagnostische mogelijkheden. Bovendien verbruiken ze iets meer stroom, wat uiteindelijk van invloed is op de operationele kosten naarmate netwerken groter worden.

Ten slotte:

• SR+ modules bieden betere DDM-mogelijkheden en een beter beheer van de huidige omstandigheden en foutvoorspelling.
• TCO weegt de directe aanschafkosten af ​​tegen de toekomstige energiekosten en de onderhoudskosten op lange termijn.

Uiteindelijk komt de keuze voor een module neer op een afweging tussen het initiële budget en de operationele besparingen op lange termijn.

Hoe kies je de juiste module voor specifieke toepassingsscenario's?

De keuze tussen SFP+ SR- en SR+-modules hangt sterk af van de omgeving en de netwerkvereisten. In datacenters van bedrijven presteren SFP+ SR-modules doorgaans goed bij korteafstandsverbindingen met een hoge dichtheid, zoals die vaak voorkomen in datacenters. SFP+ SR-modules ondersteunen effectief verbindingen binnen een rack of tussen switches met een bandbreedte van 10 Gbps of minder via OM3- of OM4-multimode glasvezels, met relatief lage kosten en een laag stroomverbruik. Dit maakt ze architectonisch geschikt voor racks met een hoge dichtheid aan apparatuur.

Aan de andere kant kunnen toepassingen die vaak voorkomen in industriële automatisering of bij het gebruik van high-performance computing historisch gezien andere eisen stellen aan betrouwbaarheid, latentie en transmissieafstand. De SFP+ SR+ module overwint met name enkele afstandsbeperkingen door een verbeterd laserontwerp en een hogere betrouwbaarheid in geval van fouten. Bovendien ondersteunt de SFP+ SR+ module een bandbreedte van 100 Gbps over iets langere afstanden, terwijl de doorvoer stabieler blijft. Dit maakt de module geschikter voor tijdgevoelige toepassingen, zoals realtime besturingssystemen of grootschalige gegevensverwerking.

De keuze hangt af van de bandbreedte- en latentievereisten. Als een zeer betrouwbaar systeem met lage latentie nodig is – bijvoorbeeld voor storage area networks (SAN's) of financiële handel – is SR+ de beste keuze. Als een systeem met redelijk lage latentie en betrouwbaarheid nodig is voor algemene kantoornetwerken of kleinere datacenters waar kosten een belangrijke factor zijn, dan is het verstandig om SR-modules te gebruiken.

Om samen te vatten:

• Gebruik SFP+ SR voor kostenefficiënte dataverbindingen over korte afstanden.
• Gebruik SR+ wanneer prestaties, stabiliteit en latentie belangrijk zijn voor de klant, met name in industriële of gespecialiseerde netwerken.
• Het afstemmen van de toepassingsvereisten van een netwerk op de mogelijkheden van een module is de beste manier om de efficiëntie en de kosten van het netwerk te waarborgen.

Wat onthullen exclusieve vergelijkende gegevens en casestudies over de prestaties van SFP+ SR versus SR+?

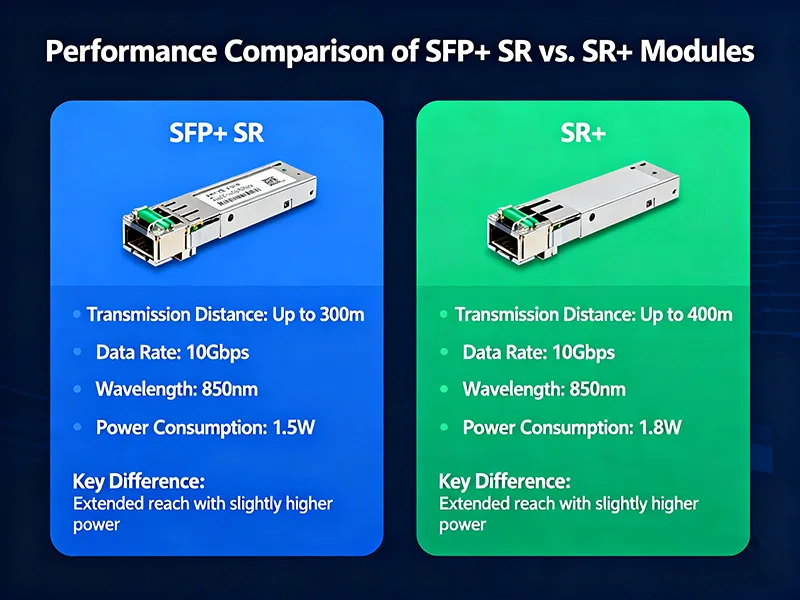

Een gedetailleerde vergelijking van SFP+ SR- en SR+-modules laat duidelijke verschillen zien in transmissieafstand, stroomverbruik en protocolondersteuning. Bekijk bijvoorbeeld een prestatietabel:

Deze tabel illustreert hoe de nieuwe SR+ modules de afstandsbeperkingen opheffen en een extra laag protocolcompatibiliteit toevoegen, terwijl ze minder stroom verbruiken dan de huidige, meer traditionele SFP+ SR modules. Deze voordelen zullen veel duidelijker merkbaar zijn in veeleisende netwerkomgevingen waar lage latentie en foutloze transmissie vereist zijn.

Een ervaring in een groot datacenter, waar beide modules werden geïmplementeerd, bevestigde alle bovenstaande punten. Aanvankelijk bestond de implementatie uit SFP+ SR-modules, maar naarmate het project vorderde, werd vastgesteld dat sommige glasvezelsegmenten een hogere bitfoutfrequentie vertoonden, wat leidde tot herhaaldelijke herverzendingen. Nadat de engineers slechts enkele kritieke verbindingen hadden geüpgraded naar SR+-modules, waren de voordelen direct merkbaar:

• Er was minder pakketverlies en minder foutcorrecties, waardoor de doorvoer aanzienlijk verbeterde.
• De variatie in latentie was veel kleiner dan in eerdere experimenten, wat resulteerde in nauwkeurigere reactietijden van het netwerk.
• Aan het einde van het onderzoek was er een merkbare afname in het stroomverbruik per zendontvanger, waardoor de operationele kosten daalden.
• Er was een duidelijke verbetering in de naleving van de opslag- en telecommunicatieprotocollen die ter plaatse werden aangetroffen (bijv. FCoE, OTN), waardoor nog eenvoudigere integratienetwerkstructuren konden worden gerealiseerd dan voorheen.

De lessen die we uit deze ervaringen hebben geleerd, hebben ons (de gebruiker) doen inzien dat, hoewel de initiële kosten van de SR+ modules hoger waren dan die van de transceivers die ze vervingen, de operationele waarde na een evaluatie van de totale operationele kosten een algehele kostenbesparing opleverde in vergelijking met de initiële uitgaven. Dankzij het project, dat waardevolle productprestaties en een goed rendement heeft opgeleverd, overwegen en bevelen we de inzet van de nieuwe transceiverfamilie opnieuw aan in zowel opslag- als telecomomgevingen. Deze omgevingen hebben een reëel potentieel en zullen zeker hun waarde bewijzen in prestatiekritische edge-infrastructuren.

Zowel uit onze evaluatie van de prestatiegegevens als uit al onze relevante casusanalyses blijkt duidelijk dat SR+ modules betere mogelijkheden bieden dan traditionele SFP+ modules op het gebied van bereik, energie-efficiëntie en protocolondersteuning. In elke omgeving waar latentie en energieverbruik belangrijk zijn, zijn SR+ modules zonder twijfel de beste optie.

Conclusie

Bij het afwegen van prestaties of geschiktheid voor de toepassing bij de keuze tussen SFP+ SR- of SR+-modules, is het belangrijk om rekening te houden met het beoogde gebruik. SFP+ SR is ontworpen voor kostenefficiënte implementaties met een korte reikwijdte en biedt betrouwbare 10G-connectiviteit via OM3/OM4-glasvezels. SR+ wordt daarentegen aanbevolen voor omgevingen die een groter bereik, robuustere protocolondersteuning en een lagere latentie vereisen, met name voor datacenters of andere industriële netwerken met hoge prestatie-eisen.

Door deze verschillen te kennen, kan de juiste module worden geselecteerd die voldoet aan de aanbevolen specificaties voor netwerkprestaties of budgettaire beperkingen. De juiste modulekeuze draagt ​​bij aan stabiliteit, helpt de operationele kosten te verlagen en ondersteunt een evoluerende netwerkomgeving – precies wat we voor ogen hebben met onze optische netwerken.
