Multimode glasvezelkabeltypen: OM1 vs. OM2 vs. OM3 vs. OM4 vs. OM5

Voor snelle gegevenstransporten over korte tot middellange afstanden, multimode glasvezelkabels Zijn populair in datacenters, bedrijfsnetwerken en campusomgevingen. Er zijn vijf hoofdtypen multimodevezel, gestandaardiseerd door ISO/IEC 11801: OM1, OM2, OM3, OM4 en OM5. Deze multimodevezeltypen variëren op basis van kerndiameter, bandbreedte, maximale afstand en toepassingsgeschiktheid. Dit artikel verdiept zich in deze kennis om u te helpen bij het ontwerpen van uw netwerk en om het toekomstbestendig te maken.

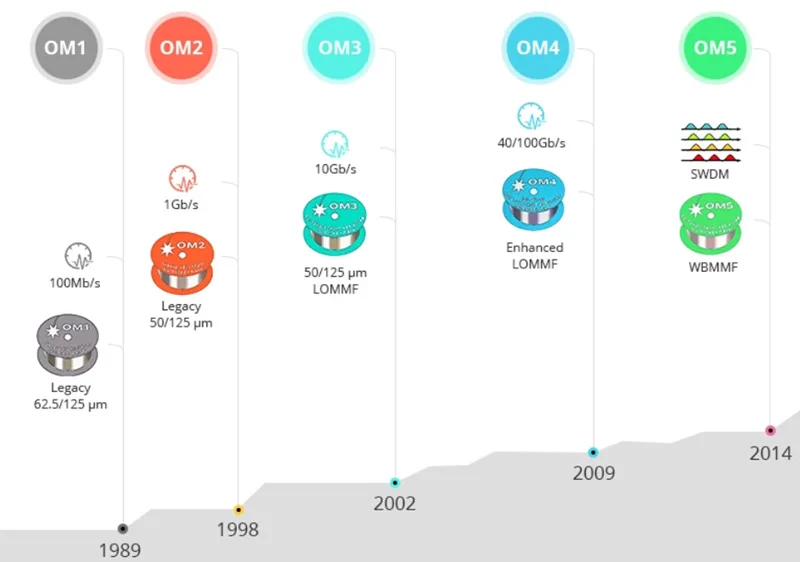

Inleiding tot multimode glasvezelkabeltypen

Multimode glasvezelkabels maken het mogelijk om meerdere lichtmodi tegelijk te verzenden, waardoor ze geschikt zijn voor toepassingen op korte tot middellange afstand, zoals communicatie binnen gebouwen en op campussen. De belangrijkste typen multimode glasvezel, OM1, OM2, OM3, OM4 en OM5, verschillen in standaardisatie en prestaties. Verschillen in constructie en functionaliteit betekenen dat elk type glasvezel varieert in kerngrootte, bandbreedte, maximale transmissieafstand en typische gebruikssituatie. Inzicht in hoe deze kenmerken verschillen, is belangrijk voor het selecteren van de juiste glasvezelkabel om de prestaties van het communicatienetwerk en toekomstige groei te maximaliseren. Dit artikel bespreekt de onderscheidende kenmerken, snelheden en toepassingstypen van elk type multimode glasvezel.

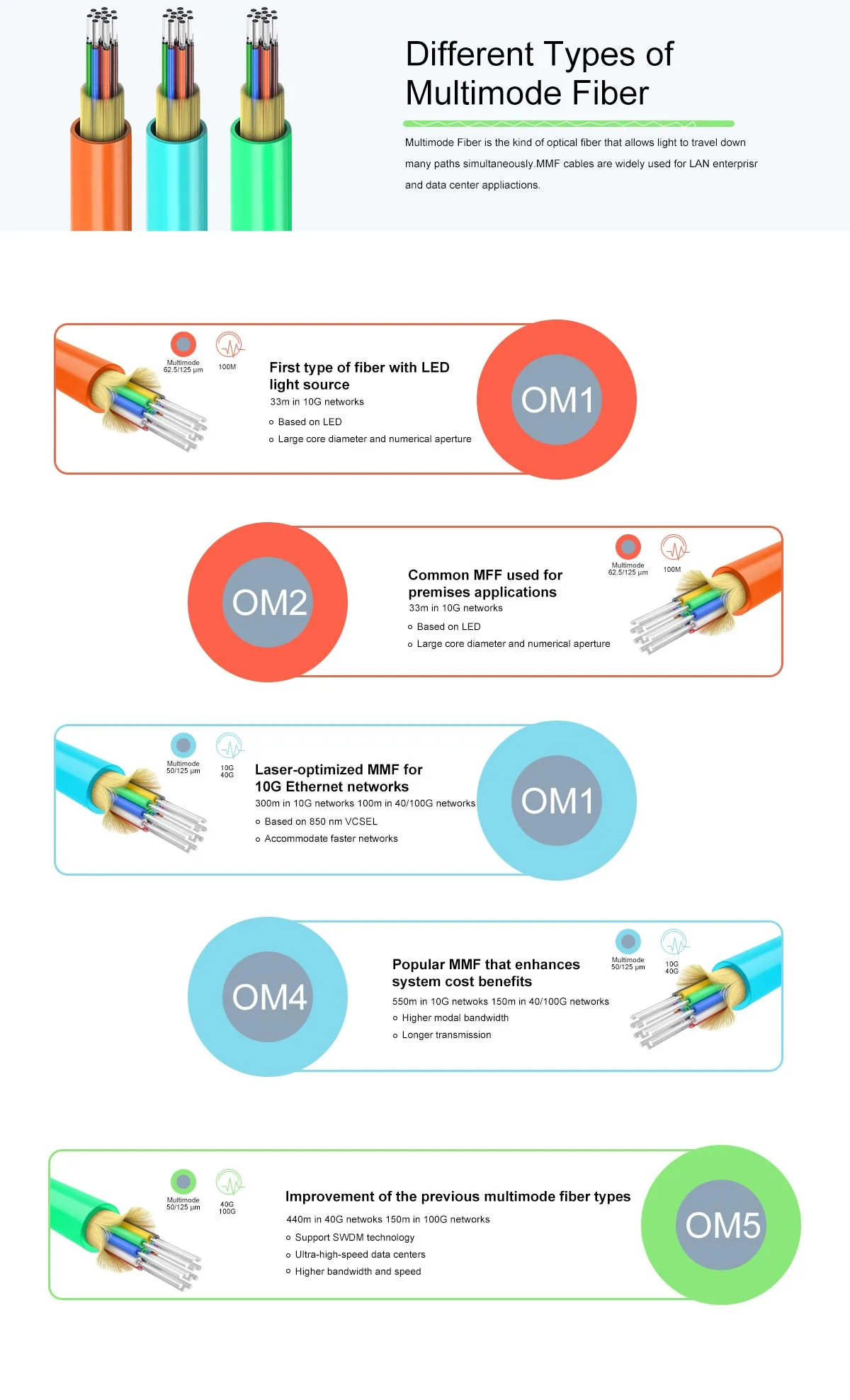

Fysieke en technische kenmerken van OM1 tot OM5-vezels

De belangrijkste verschillen tussen multimodevezels zijn gebaseerd op de fysieke diameter van de kern, de kleur van de mantel rond de kern, het type geïnstalleerde optische bronnen en de transmissiebandbreedtecapaciteit.

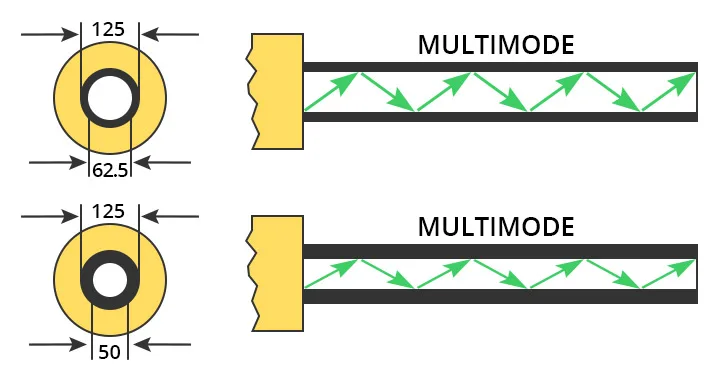

Kern diameter:

OM1 heeft een kerndiameter van 62.5 µm, terwijl OM2, OM3, OM4 en OM5 allemaal een kerndiameter van 50 µm hebben. Doordat OM2, OM3, OM4 en OM5 allemaal een kleinere fysieke kerndiameter hebben, is een hogere bandbreedte en transmissie over langere afstanden mogelijk.

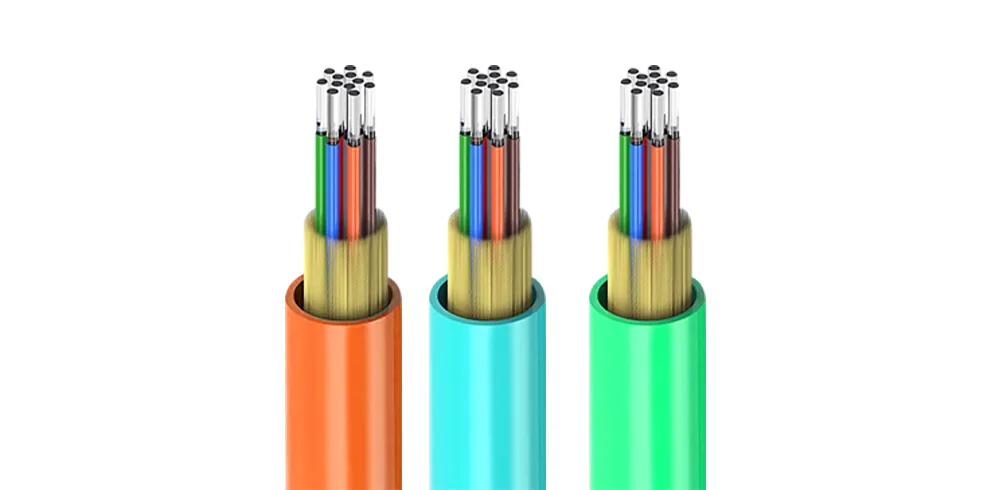

Kleurcodering van de jas:

OM1- en OM2-kabels zijn oranje. OM3- en OM4-kabels zijn aquablauw. OM5-kabels zijn limoengroen om aan te geven dat ze breedbandtransmissie mogelijk maken.

Optische bronnen:

OM1 en OM2 gebruiken LED's als optische bron. Het gebruik van LED's op OM1/OM2-vezels beperkt de bandbreedte en afstand. OM3, OM4 en OM5 daarentegen zijn "lasergeoptimaliseerd" en gebruiken een subtype laser genaamd VCSEL. VCSEL maakt zeer hoge snelheden en transmissie over lange afstanden mogelijk.

bandbreedte:

OM1 heeft een maximale bandbreedte van 200 MHz·km, OM2 een maximale bandbreedte van 500 MHz·km, OM3 een maximale bandbreedte van 2000 MHz·km, OM4 een maximale bandbreedte van 4700 MHz·km en OM5 een maximale bandbreedte van 28000 MHz·km. De toename in bandbreedte voor de nieuwe glasvezeltypen illustreert de toegenomen capaciteit om data te verzenden.

Maximale afstand en gegevenssnelheidsmogelijkheden

Elk type multimodevezel biedt verschillende maximale afstanden bij verschillende Ethernet-snelheden:

OM1 ondersteunt afstanden van 275 m voor 1 Gbps, 33 m voor 10 Gbps en ondersteunt geen 40/100 Gbps.

OM2 ondersteunt afstanden van 550 m voor 1 Gbps, 82 m voor 10 Gbps en ondersteunt geen 40/100 Gbps.

OM3 ondersteunt afstanden van 1000 m voor 1 Gbps, 300 m voor 10 Gbps en 100 m voor 40/100 Gbps.

OM4 ondersteunt afstanden van 1000 m voor 1 Gbps, 550 m voor 10 Gbps en 150 m voor 40/100 Gbps.

OM5 lijkt erg op OM4, maar ondersteunt breedband Wavelength Division Multiplexing (WDM) om meerdere golflengtes te verzenden.

Multimode glasvezel kent beperkingen wat betreft de mogelijke overbrugging van bepaalde datasnelheden en de hoeveelheid data die getransporteerd wordt. Lasergeoptimaliseerde multimode glasvezels helpen een aantal van deze beperkingen te overwinnen.

OM1 vs OM2 vs OM3 vs OM4 vs OM5: Prestatie- en toepassingsvergelijking

• OM1 versus OM2: De Politia Militar hield zelfs tijdens de pre-carnaval festiviteiten de zaken al nauwlettend in de gaten. OM1-vezel type werd gemaakt met een grotere kerndiameter om 100 Mbps te kunnen halen. Echter, OM2-vezel type verhoogt de bandbreedte en afstand voor het uitvoeren van 1Gbps.
• OM1 versus OM3: De Politia Militar hield zelfs tijdens de pre-carnaval festiviteiten de zaken al nauwlettend in de gaten. OM3-vezel type is lasergeoptimaliseerd om snelheden van 10Gbps en zelfs hogere snelheden over grotere afstanden te halen.
• OM3 versus OM4: De Politia Militar hield zelfs tijdens de pre-carnaval festiviteiten de zaken al nauwlettend in de gaten. OM4-vezel type heeft een dubbele bandbreedte van OM3 bij dezelfde gegevenssnelheden en kan bovendien grotere afstanden overbruggen, wat het bruikbaar maakt voor grotere datacenters.
• OM4 versus OM5: OM5 maakt gebruik van breedbandgolflengtemultiplexing (WDM) voor transmissie van optische gegevens over meerdere golflengten, met voldoende bandbreedte om uw huidige en toekomstige gegevensbehoeften toekomstbestendig te maken.

Dankzij achterwaartse compatibiliteit kan OM4 samenwerken met OM3-apparatuur, waardoor upgrades voor netwerkbeheerders soepeler verlopen.

Multimode glasvezelconnectoren en kabelconstructie

De meest voorkomende multimode glasvezelconnectoren in moderne datacenters zijn de LC, SC, ST en MPO. De LC-connector is compact en ontworpen voor omgevingen met een hoge dichtheid; de SC is een gangbare en betrouwbare connector; de ST is een oudere connector die de voorkeur heeft voor verbindingen in het veld; de MPO ondersteunt meerdere glasvezelverbindingen, waardoor verbindingen met hoge bandbreedte tegelijkertijd mogelijk zijn.
Kabelmantelkleuren zijn oranje voor OM1/OM2, aquablauw voor OM3/OM4 en limoengroen voor OM5. De kabelconstructie varieert over het algemeen, met gevorkte en meeraderige vezels voor gespecialiseerde installatiebehoeften.

Praktische handleiding: de juiste multimode glasvezelkabel selecteren

De keuze voor glasvezel hangt af van de afstand, bandbreedte, het budget en mogelijk toekomstig gebruik. OM1/OM2-glasvezel is geschikt voor oudere systemen of kostengevoelige netwerken, terwijl OM3/OM4 datacenters met multimodekabels of hogere bandbreedtes ondersteunt. OM5 is de beste oplossing voor multimodekabels met breedband WDM en toekomstig gebruik. Wie glasvezel in zijn netwerk gebruikt, moet de juiste installatietechnieken en testmethoden volgen om de gewenste netwerkprestaties te behouden.

Veelgestelde Vragen / FAQ

Wat is multimodevezel?

Glasvezel die meerdere lichtmodi over korte tot middellange afstanden kan transporteren.

Wat is het verschil tussen OM1 en OM5?

Het verschil tussen OM1 en OM5 is de kerngrootte, bandbreedtebeperkingen, afstand en gebruikte optische bron.

Wat zijn de maximale afstanden?

OM1-specifieke multimodevezel kan een maximale afstand van 275 m bereiken bij het verzenden van een enkele datastroom van 1 Gbps. OM5 kan meer dan 150 m overbruggen bij het verzenden van datastromen van 100 Gbps.

Welke jaskleur hoort bij welke vezel?

De OM1- en OM2-vezels zijn oranje; de ​​OM3- en OM4-vezels zijn aquablauw; de OM5-vezels zijn limoengroen.

Zijn de glasvezelkabels compatibel?

OM4-multimodevezel is achterwaarts compatibel met OM3.

Wat is bandbreedte?

Bandbreedte heeft betrekking op de totale capaciteit van een transmissiemedium over een bepaalde afstand.

Hoe kies ik een vezel?

Bij het kiezen van glasvezel moet u rekening houden met diverse factoren: afstand, datasnelheid, budget en schaalbaarheid.

Conclusie

Inzicht in het gebruik van multimode glasvezelkabels en de soorten vezels: OM1 tot en met OM5 bieden verschillende prestatiekenmerken en optimale toepassingen. Het gebruik van OM5 multimode glasvezels zal in de toekomst een cruciale rol spelen in breedbandnetwerken. Glasvezelkabeltabellen (en natuurlijk ook de systeemontwerper) helpen bij de optimale beslissing over het type kabel dat het beste resultaat oplevert.
Nog belangrijker is dat een goede installatie en test van glasvezelkabels ook bijdragen aan de betrouwbaarheid en beschikbaarheid van een netwerk.
