Memahami AWG dan Kesannya terhadap Kabel Ethernet Perindustrian

Sistem Tolok Wayar Amerika (AWG) ialah sistem pengukur yang digunakan untuk saiz konduktor dalam kabel—lebih kecil nombor AWG, lebih tebal konduktor. Sebagai contoh, 24 kabel AWG mempunyai wayar yang lebih tebal daripada 26 AWG atau 28 kabel AWG, yang diterjemahkan kepada rintangan elektrik yang lebih rendah. Dengan rintangan yang rendah, konduktor yang lebih tebal akan mempunyai integriti isyarat yang lebih baik pada jarak yang lebih jauh—dan ini merupakan faktor penting untuk aplikasi Ethernet industri.

Kabel 24 AWG cenderung mempunyai ciri isyarat yang lebih baik, pengurangan isyarat dan mampu menyampaikan lebih banyak kuasa, yang boleh menjadi faktor penting untuk aplikasi dengan Power over Ethernet (PoE)—dan lebih penting lagi dengan peranti PoE++. Sebaliknya, 26 AWG dan 28 AWG adalah "lebih nipis," dan sebagai akibatnya, lebih fleksibel—ini amat berguna untuk ruang sempit atau larian kabel yang lebih pendek di mana pemasangan fizikal lebih menjadi pertimbangan daripada jarak maksimum.

Saiz konduktor juga mempunyai kesan pada pelesapan haba dan rintangan yang lebih besar terhadap gangguan elektromagnet—kedua-dua faktor adalah penting dalam mana-mana persekitaran industri, terutamanya dari segi kabel Ethernet industri yang teguh yang direka bentuk untuk berfungsi dalam persekitaran industri berat. Untuk menyerlahkan perbandingan:

Menyedari ciri elektrik dan fizikal ini akan membantu anda menetapkan saiz AWG yang betul untuk aplikasi menggunakan kabel Ethernet CAT5e, CAT6a atau kabel OFC. Membuat pemilihan tolok yang sesuai akan menghasilkan penghantaran kuasa yang boleh dipercayai dan berkesan serta kemudahan pemasangan, semuanya tertakluk kepada spesifikasi Ethernet industri TIA dan IEEE.

Jenis Kabel Ethernet Industri dan Saiz AWG yang Dicadangkan

Ethernet Industri biasanya akan termasuk dalam beberapa kategori kabel, setiap satunya ditetapkan untuk prestasi dan persekitaran tertentu. Jenis kabel biasa termasuk kabel Ethernet CAT5e, CAT6a atau kabel tembaga bebas oksigen (OFC). Kategori kabel ini semuanya dibezakan melalui lebar jalur, perisai dan kualiti konduktor, yang mencerminkan pada tolok kabel untuk kerja dan aplikasi yang paling sesuai untuknya.

Sebagai contoh, kabel Ethernet CAT5e biasanya akan dinilai pada 24 konduktor AWG kerana perbelanjaan berbanding prestasi adalah sesuai untuk aplikasi industri biasa pada 1 Gbps. Sebagai alternatif, wayar CAT6a biasanya dinilai pada 24 AWG atau 26 AWG untuk lebar jalur yang lebih besar dan crosstalk yang dikurangkan, dan lebih ideal daripada kabel CAT5e apabila aplikasi berkelajuan tinggi atau larian jarak jauh perlu dipertimbangkan. Kemudian terdapat wayar OFC, yang terkenal dengan kekonduksian yang lebih baik dan isyarat yang lebih jelas, yang biasanya dinilai sama dengan CAT5e dan CAT6a dengan penarafan umum 24 AWG untuk membantu prestasi dalam persekitaran industri yang sukar.

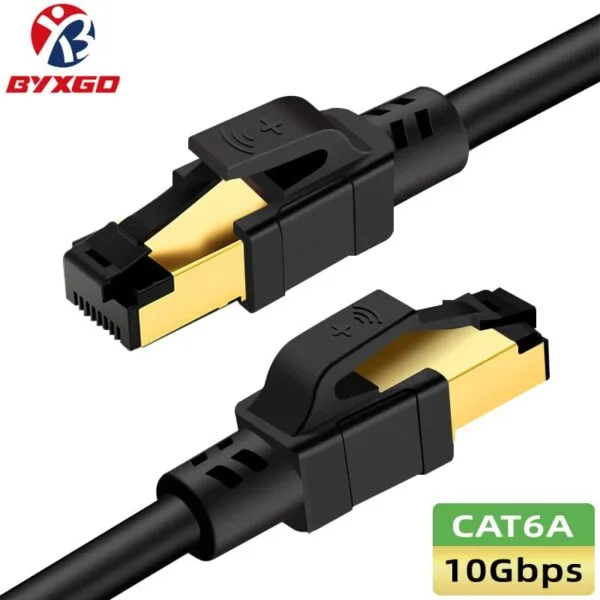

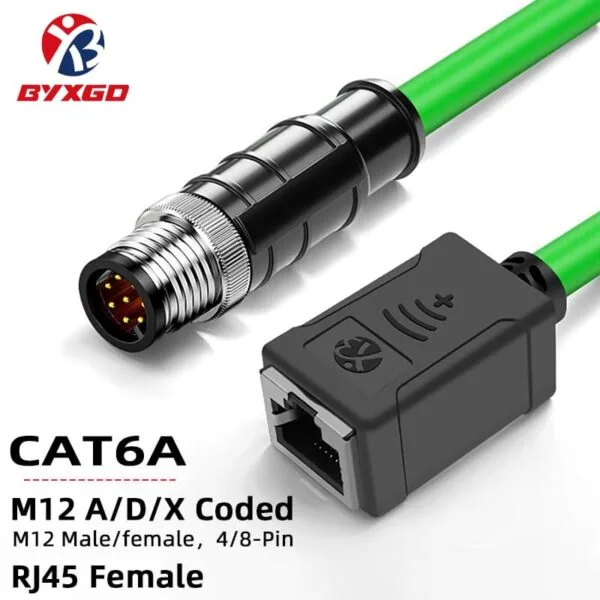

Dalam tetapan industri, perisai sangat relevan. Jenis perisai utama ialah kabel Ethernet terlindung dari pelbagai jenis, yang termasuk: kabel STP (Pasangan Berpintal Terlindung), kabel FTP (Pasangan Berpintal Digagalkan), atau Kabel S/FTP (Pasangan Berpintal Terlindung Terlindung). Jenis kabel terlindung biasanya menggunakan lebih tebal dan oleh itu secara semula jadi akan menggunakan saiz konduktor yang lebih besar untuk berprestasi lebih baik, seperti 24 AWG atau 26 AWG, yang akan membantu menentang gangguan elektromagnet (EMI). Kabel UTP (tidak dilindungi) cenderung menggunakan tolok yang lebih nipis, seperti 26 AWG atau 28 AWG, untuk berfungsi dengan baik dalam tetapan dalaman dengan gangguan rendah.

Di bawah ialah carta ringkasan untuk menunjukkan jenis kabel, saiz AWG dan potensi penggunaan, serta tahap perlindungan EMI yang dijangkakan secara umum:

Memilih saiz AWG yang sesuai dan konfigurasi perisai membantu memastikan tahap integriti data yang mantap dan meminimumkan kehilangan isyarat apabila mengalami gangguan elektrik, yang penting untuk menyokong kebolehpercayaan dan kecekapan rangkaian Ethernet industri anda.

Pemilihan AWG Berdasarkan Aplikasi untuk Kegunaan Perindustrian

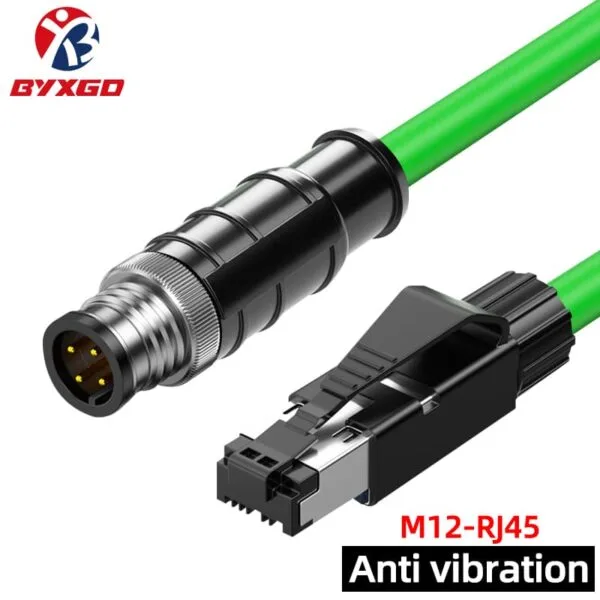

Apabila menggunakan Ethernet industri, pemilihan kabel tertumpu aplikasi dan tersuai diperlukan untuk menyokong had prestasi, bersama-sama dengan penghantaran kuasa elektrik dan keutamaan antara keperluan pemasangan. Pemilihan saiz AWG berdasarkan penggunaan Kabel Ethernet Luaran, Kabel PoE atau sambungan antara M12 hingga M12 mempunyai kesan menyeluruh terhadap kepraktisan, prestasi rangkaian dan kebolehservisan.

Jika larian tulang belakang rangkaian PoE++ ialah kabel luar jarak jauh, kami mengesyorkan menggunakan kabel 24 AWG. Ketebalan konduktor menghasilkan kurang rintangan dan pembentukan haba, membolehkan kuasa dihantar sepanjang larian, sekali lagi, di bawah keadaan perkhidmatan yang munasabah dan panjang, hingga ke atas seratus meter. Ambil perhatian bahawa kabel ini sering digunakan dalam kombinasi dengan siri penyambung M12 terlindung CAT6a berperingkat industri atau kabel jenis PROFINET, yang, apabila digunakan bersama, boleh menahan keadaan persekitaran yang kesat dan gangguan elektromagnet yang berlebihan.

Larian jarak sederhana di lantai persekitaran kerja, lantai kilang atau saluran pengeluaran biasanya mendapat manfaat daripada kabel 26 AWG. Saiz standard ini memberikan keseimbangan prestasi elektrik dan kebolehservisan yang munasabah dengan tempoh larian yang diperlukan untuk kegunaan elektrik industri. Saiz kabel ini juga boleh digunakan bersama dengan penyambung 4-pin atau 8-pin M12 atau jenis sambungan kabel (M12) yang berkaitan dengan penyambung berkod A M12, penyambung berkod M12 D atau penyambung berkod M12 X. Isu ini boleh ditangani dengan mudah sambil menggunakan kabel 26 AWG secara berfaedah untuk menghantar data yang boleh dipercayai dan beban PoE yang sederhana, sambil mempertimbangkan aspek kos yang tidak akan menjejaskan prestasi.

Kabel 28 AWG memberikan prestasi keseluruhan yang sangat baik, terutamanya dalam keadaan yang berpotensi antara muka atau sesak, di mana saiz kecil dan jenis kabel yang fleksibel akan membolehkan pergerakan. Anda akan menemui kabel ini di kawasan seperti kabinet, almari atau panel tampalan di mana ruang terhad, dan larian yang lebih pendek perlu dilakukan. Seperti yang dinyatakan, mereka tidak akan dapat memegang tahap prestasi yang sama di bawah penggunaan kuasa elektrik seperti yang dilakukan oleh kabel AWG yang lebih tebal, tetapi apabila bertujuan untuk digunakan sebagai titik perkhidmatan atau sambungan untuk ketumpatan dengan bahagian kabel bergerak, mereka boleh melakukan.

Cadangan Utama:

• 24 AWG: Larian lama di luar rumah dan kabel berperisai, beban PoE untuk kegunaan elektrik yang berat.
• 26 AWG: Pengkabelan jarak pertengahan dengan pertimbangan kos untuk prestasi.
• 28 AWG: Pengkabelan jarak dekat untuk penggunaan kabel tampalan dan penggunaan fleksibel dalam pengurusan kabel.

Penggunaan konduktor yang sesuai, bersama dengan perisai, penyambung dan piawaian yang sesuai untuk perkhidmatan elektrik (M12, dsb.), semuanya menyumbang kepada rangkaian teguh yang boleh menyesuaikan diri dengan keadaan keperluan operasi dan cabaran persekitaran industri.

Carta Perbandingan dengan Butiran: 24 AWG lwn 26 AWG lwn 28 AWG untuk Ethernet Industri

Pelbagai pilihan tolok kabel Ethernet industri penting dalam membuat selari penggunaan dengan produk berkaitan industri untuk sambungan dengan produk telekomunikasi, iaitu, CAT5e atau CAT6. Carta perbandingan berikut menggambarkan perbezaan teknikal (prestasi) dan praktikal utama mengikut kedudukan kategori.

Perbandingan komprehensif ini membentangkan prestasi berbanding fleksibiliti dan pertukaran kos. Sebagai contoh, kabel berperisai 24 AWG CAT6 bagus untuk pemasangan PoE berkuasa tinggi jarak jauh, manakala kabel tampalan 28 AWG adalah hebat untuk tampalan fleksibel, jarak lebih pendek berjalan di dalam kabinet kawalan atau rak. Dengan memilih AWG dan perisai yang betul, menggunakan pilihan seperti 24 AWG, memberikan anda infrastruktur rangkaian Ethernet industri yang kukuh dan boleh dipercayai.

Jadual ini membantu meneroka lebih lanjut beberapa spesifikasi berkaitan yang diperlukan untuk pemilihan kabel dalam persekitaran industri tanpa merujuk lebih lanjut kepada penjelasan teknikal yang dinyatakan sebelum ini.

Soalan Lazim

Apakah keperluan PoE++ untuk kabel AWG?
PoE (802.3bt) bergantung pada kabel rintangan yang lebih rendah untuk menyampaikan lebih kuasa dengan selamat. Biasanya, 24 kabel AWG memuatkan PoE++, manakala 26 AWG juga mungkin baik dengan beban sederhana. 28 AWG biasanya tidak digunakan untuk peranti PoE berat kerana rintangan dan pemanasan yang meningkat.

Bolehkah 28 kabel AWG menyokong kelajuan 10Gbps?
Ya, banyak kabel tampalan CAT6a 28 AWG yang dibuat dengan baik boleh mencapai kadar data 10Gbps pada jarak purata di bawah 100 meter menggunakan proses pembuatan yang rumit dan peningkatan perisai di seluruh kabel. Walau bagaimanapun, ia biasanya digunakan untuk larian tampalan yang lebih pendek atau fleksibel.

Bagaimanakah perbezaan AWG mempengaruhi fleksibiliti dan pemasangan kabel?
Nombor AWG yang lebih kecil (wayar yang lebih tebal) akan cenderung mengakibatkan penurunan fleksibiliti dan kabel yang lebih besar dengan penghalaan yang lebih sukar. Kabel 28 AWG jauh lebih fleksibel, yang sesuai untuk kabinet dan rak yang padat atau tertutup, manakala 24 AWG lebih kaku, menjadikannya lebih sesuai untuk larian yang lebih lama dan berprestasi tinggi.

Apakah perbezaan AWG dalam CAT5, CAT5e dan CAT6?
Sebagai konvensyen, kabel CAT5e dan CAT6 biasanya menggunakan 24 AWG untuk larian tulang belakang, yang menyediakan sambungan berkelajuan tinggi yang stabil. Walau bagaimanapun, sesetengah kabel tampalan nipis dan fleksibel juga boleh menggunakan kabel 26 atau 28 AWG untuk mendapatkan prestasi sambil menjimatkan ruang dan berat.

Respons praktikal ini menjelaskan pilihan didorong secara operasi yang berkaitan dengan AWG minimum tanpa redundansi kata kunci.

Piawaian Baharu, Teknologi Baharu dan Peranan Mereka dalam Pemilihan AWG

Kemajuan terkini dalam piawaian Ethernet industri telah mempengaruhi cara pemilihan tolok kabel sejajar dengan perubahan kriteria rangkaian. Satu piawaian baharu sedemikian ialah IEEE 802.3bt, biasanya dirujuk sebagai PoE++, yang telah meningkatkan kuasa yang dibekalkan kepada PoE daripada 32W kepada hampir 100W, peningkatan tiga kali ganda! Permintaan kuasa yang lebih tinggi membawa kepada pertimbangan konduktor yang lebih tebal, seperti 24 AWG, yang boleh membantu mengurangkan rintangan dan pemanasan konduktor apabila menjanakan peranti melalui Ethernet. Konduktor 28 AWG lazimnya tidak dapat menyokong tahap PoE yang lebih tinggi ini dengan selamat sambil masih mengekalkan keperluan prestasi.

Bahagian lain daripada evolusi piawai ialah Single Pair Ethernet (SPE), yang menyediakan jenis penyelesaian kabel yang berbeza untuk saiz dan kos yang terhad dengan beralih daripada spesifikasi konduktor empat pasangan. Ini memberikan peluang untuk memikirkan saiz AWG dalam beberapa aplikasi perindustrian di mana berat dan ruang perlu dipertimbangkan.

Beberapa pertimbangan lain dikaitkan dengan teknologi perisai sebagai kaedah untuk mengurangkan gangguan elektromagnet (EMI) dan mungkin meningkatkan keselamatan. Jenis kabel—STP, FTP, S/FTP atau jenis perisai lain—membolehkan tahap perlindungan yang berbeza. Contohnya, kabel terlindung CAT6a dan penyambung berkod M12 X akan mengehadkan EMI dalam banyak persekitaran perindustrian. Semua jenis perisai dan piawaian boleh mengehadkan atau menghapuskan isu gangguan, termasuk mengurangkan pencerobohan siber dalam beberapa tetapan industri.

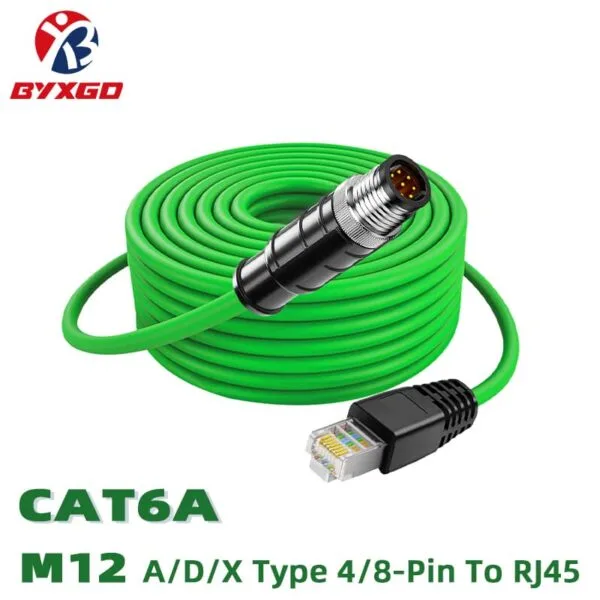

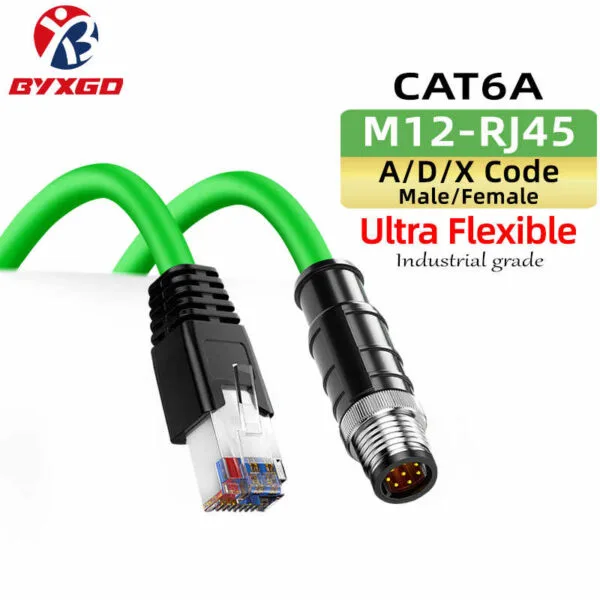

Selain itu, penyambung industri seperti penyambung berkod M12 A, D dan X juga boleh menentukan penyambung saiz tolok kerana sifat fizikal dan elektrik kabel ini adalah penting. Oleh itu, walaupun dalam aplikasi AWG yang tidak jelas seperti mempertimbangkan kabel pasangan tunggal dan berbilang pasangan, kriteria fizikal dan elektrik sering menentukan pemilihan untuk menjamin hayat penyambung dan integriti isyarat.

Pertimbangan yang serupa selalunya ialah aspek pematuhan seperti Lapisan Fizikal Lanjutan (APL), yang menetapkan panjang maksimum dan kehilangan sisipan. Ini berpotensi memberi manfaat kepada orang yang menggunakan rangkaian perindustrian. Secara keseluruhan, secara keseluruhannya, teknologi dan piawaian ini kini memainkan peranan penting dalam menentukan saiz AWG terpilih apabila mempertimbangkan keperluan kuasa untuk kabel industri, keperluan isyarat dan apa yang diperlukan dalam persekitaran yang keras bagi banyak aplikasi kabel.

Dalam amalan, sesetengah vendor mungkin memanfaatkan piawaian ini untuk menggunakan teknologi kabel dan penyelesaian yang mematuhi kemungkinan akibat penyelesaian industri moden.

Kesimpulan

Memilih saiz AWG yang sesuai adalah penting untuk pelbagai aplikasi Ethernet industri untuk membantu memastikan prestasi, kualiti isyarat, kuasa dan kemudahan pemasangan. Untuk aplikasi PoE yang jauh, biasanya berkuasa tinggi, 24 AWG berfungsi dalam semua metrik. 26 AWG mengimbangi kos berbanding prestasi untuk sebarang kegunaan industri yang agak standard. 28 AWG sesuai dengan keperluan fleksibel dan dipasang di ruang yang direka untuk membawa isyarat dengan sendirinya, seperti pembuatan. Jangan memandang rendah faedah dan nilai saiz AWG yang sesuai bersama-sama dengan piawaian yang mempertimbangkan kuasa, isyarat dan persekitaran untuk pengilang, pembekal dan pemasang.
