Panduan Penyambungan Gabungan Gentian Optik: Daripada Keselamatan kepada Penyelesaian Masalah

Kecewa dengan kegagalan sambungan atau kadar kehilangan yang tinggi? Tidak kira tahap pengalaman anda, mencipta rangkaian gentian optik berkualiti tinggi dan berprestasi tinggi memerlukan membangunkan kemahiran anda dalam penyambungan gabungan. Panduan ini mendedahkan rahsia penyambungan gabungan dengan sedikit gebu—teknik mudah yang terbukti dan diperhalusi daripada bertahun-tahun bekerja di lapangan. Panduan menyediakan aliran kerja yang lengkap, meliputi langkah berjaga-jaga keselamatan, pemilihan alat, penyediaan gentian, operasi gabungan, kawalan kualiti dan penyelesaian masalah. Mengikuti proses ini akan membantu anda mempelajari cara membuat sambungan gentian optik berprestasi tinggi dan kehilangan rendah yang tahan lama!

Keselamatan Diutamakan: Perlindungan Praktikal dan Persediaan Ruang Kerja

Terdapat bahaya yang wujud yang tidak boleh kita abaikan apabila membincangkan penyambungan gabungan. Arka gabungan terbakar melebihi 5,000°C dan boleh menyebabkan lecur yang serius dalam sekelip mata. Apabila menanggalkan dan membelah gentian, serpihan kaca halus boleh dilepaskan yang, jika tidak dibersihkan dan dilupuskan dengan betul, boleh melekat pada kulit atau menyebabkan kerosakan jangka panjang pada mata anda. Untuk melindungi diri anda, sentiasa pakai cermin mata keselamatan berkadar tinggi dan kasut yang mempunyai bahan tahan potong di dalamnya.

Anda hendaklah sentiasa membuang serpihan dengan segera dan hendaklah mempunyai bekas sisa gentian tertutup khusus untuk jenis sisa ini (sebaik-baiknya bekas sisa gentian) atau peranti jenis vakum untuk berbuat demikian. Elektrik statik adalah musuh gentian optik dan elektronik penyambung, terutamanya dalam persekitaran kering dan/atau penghawa dingin. Elektrik statik boleh terkumpul dalam pakaian dan badan anda, jadi penggunaan tali pergelangan tangan anti-statik dan/atau tikar anti-statik boleh membantu dalam mengelakkan perkara ini daripada berlaku.

Sentiasa periksa kestabilan bateri atau kuasa AC, keadaan elektrod, dan, sudah tentu, semua alatan anda telah dibersihkan dan berfungsi sebelum anda memulakan kerja anda. Mengikuti langkah praktikal seperti ini mengurangkan kemalangan dan menstabilkan kualiti gabungan.

Pelucutan Gentian: Memilih Alat dan Teknik Tepat

Memilih penjalur yang sesuai akan bergantung pada diameter salutan gentian. Ini biasanya 250µm untuk gentian kosong dan 900µm untuk gentian bersalut. Syarikat bereputasi seperti Jonard, Fujikura dan INNO menyediakan penarik berbilang lubang yang ditentukur pada kemasan tersebut, menjadikan kesan atau kerosakan pada teras kaca yang rapuh kurang berkemungkinan.

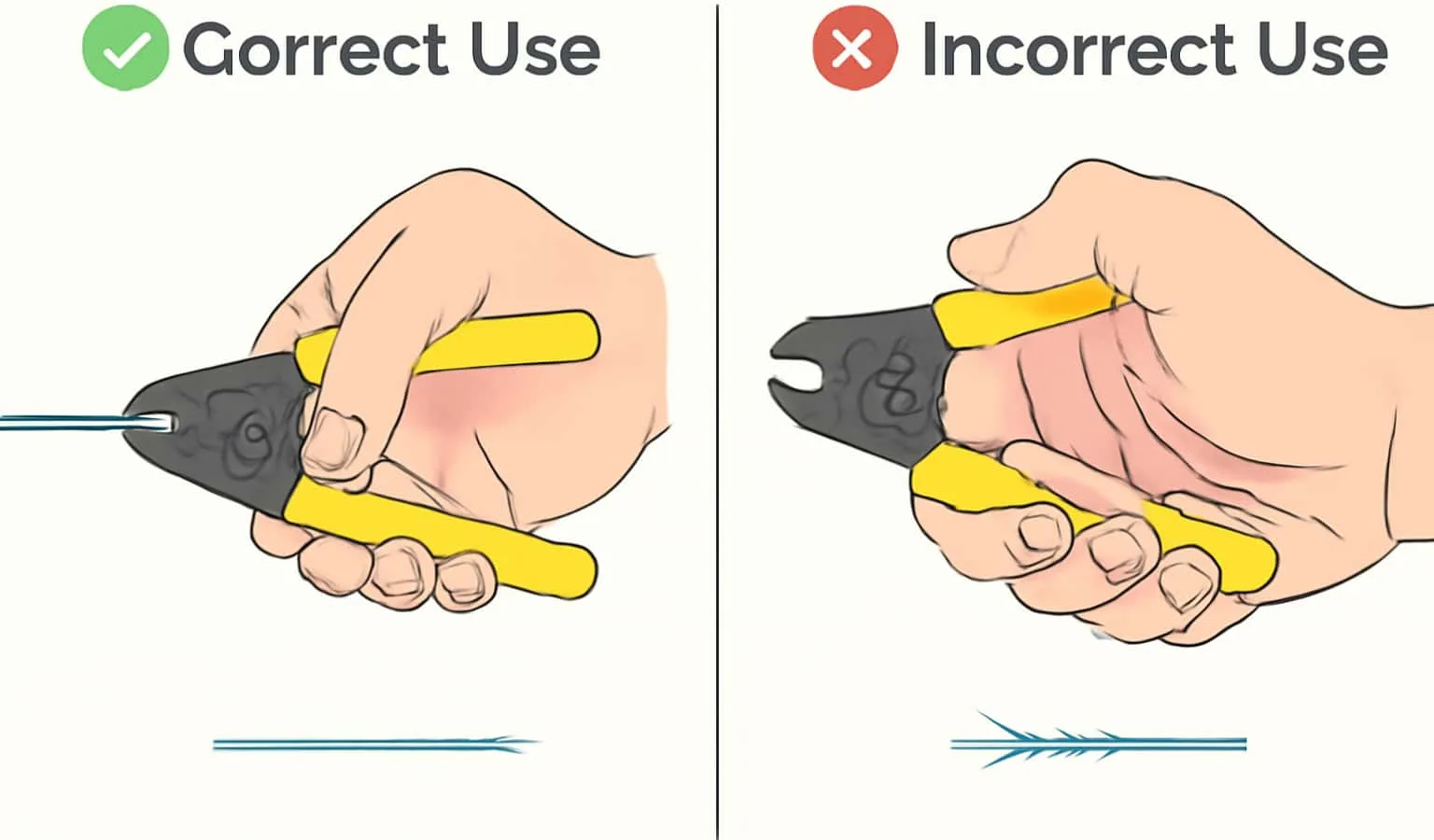

Apabila menanggalkan salutan, adalah penting untuk menggunakan tekanan seragam yang terkawal untuk melakukannya tanpa membengkokkan atau memutar gentian. Anda akan dapat menghasilkan patah mikro dengan terlalu kuat atau berpusing, yang mungkin tidak dapat dilihat dengan mata kasar tetapi boleh menjejaskan kualiti sambatan dengan teruk. Secara umum, panjang jalur yang disyorkan adalah antara 10 dan 20 mm bergantung pada spesifikasi penyambung gabungan tertentu.

Dengan gentian mod tunggal, sama seperti semua gentian, penjagaan mesti diambil untuk mengendalikan salutan dengan lembut; dalam kes ini, ia lebih nipis daripada gentian berbilang mod. Mencapai pegangan gentian yang mantap (jika anda mempunyai tangan yang mantap dan alatan ergonomik yang baik) menjadikan pelucutan lebih konsisten dan kurang terdedah kepada ralat apabila anda mengulangi tindakan itu beberapa kali.

Membersihkan Fiber Ends: Teknik Berkesan Melawan Pencemaran

Malah habuk, abu atau minyak pada tahap mikroskopik boleh merendahkan kualiti sambatan dengan ketara. Oleh itu, bersihkan hujung gentian dengan cepat dan teliti. Lap baharu bebas lin yang direndam dalam 99%+ isopropil alkohol lebih disukai untuk membersihkan hujung gentian. Bersihkan gentian dari tepi salutan ke hujung belah dalam satu lejang ke bawah, tanpa gerakan ke belakang dan ke depan, kerana ini mungkin mendepositkan semula bahan cemar ke muka hujung yang dibelah.

Jika terdapat bahan cemar keras yang meninggalkan sisa, seperti gel atau minyak, anda perlu menggunakan pen pembersih gentian atau cecair pembersih gentian gred optik. Anda juga boleh menggunakan mikroskop berkuasa rendah atau kamera terbina dalam pada splicer untuk memeriksa secara visual kebersihan muka hujung gentian dan memeriksa habuk, calar atau coretan minyak selepas dibersihkan, jika perlu.

Apabila bekerja dalam persekitaran yang berdebu atau lembap, pastikan anda menutup gentian yang telah dibersihkan dengan but sejurus selepas pembersihan dan sebelum penyambungan. Ini akan membantu memastikan mereka bersih sehingga tiba masanya untuk menyatukannya. Jika sambung untuk tempoh yang lama, pertimbangkan untuk membersihkan semula muka hujung gentian pada selang waktu, seperti setiap 5 hingga 10 sambatan, untuk mengekalkan prestasi kehilangan yang lebih rendah.

Menggunakan Fiber Clever: Menguasai Potongan Sempurna

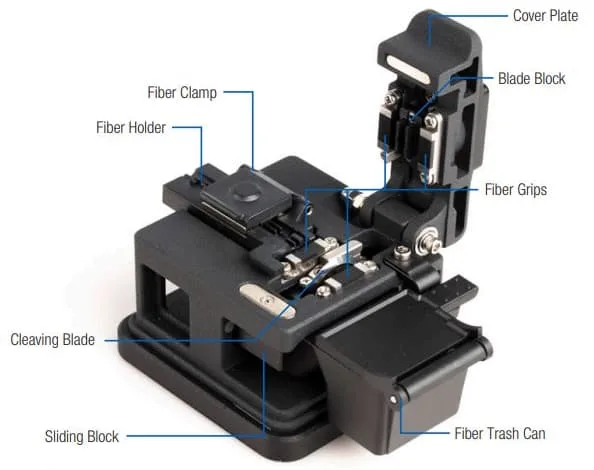

Pilih pisau berdasarkan tugas yang sedang dijalankan—petik satu gentian berkesan untuk kerja pembaikan atau kerja volum rendah. Pemotong reben meningkatkan daya pemprosesan dengan membenarkan berbilang gentian dijaringkan dalam satu gerakan, yang amat penting dalam pemasangan padat dengan banyak gentian untuk disambungkan.

Muatkan gentian yang dilucutkan ke dalam alur pisau supaya gentian itu terletak rata tanpa sebarang bengkok atau ketegangan yang disebabkan. Turunkan lengan pisau dengan perlahan sehingga anda mendengar "klik" yang berbeza, yang menandakan bahawa anda telah menjaringkan gentian dengan betul.

Mikroskop hendaklah digunakan untuk mengesahkan bahawa belahan itu rata, berserenjang (kurang daripada sudut 0.5°), dan tanpa serpihan pada muka belah atau retak pada gentian. Ketidaksempurnaan cip atau retak akan meningkatkan kehilangan sisipan dengan ketara, biasanya 0.1 hingga 0.2 dB atau lebih. Gantikan bilah pada tanda pertama haus untuk mengelakkan menghabiskan masa dan kos untuk kerja semula yang mahal.

Memuatkan Gentian ke dalam Fusion Splicer: Peletakan Ketepatan dan Ketegangan Terkawal

Letakkan gentian dengan berhati-hati ke dalam alur-V penyambung sambil menjajarkan teras gentian di sepanjang garis tengah supaya tidak menyebabkan kehilangan sambatan akibat salah penjajaran teras gentian. Malah, walaupun pengimbangan kecil teras gentian boleh mengakibatkan kehilangan sambatan yang tinggi.

Sebelum fabrikasi, kekalkan ketegangan yang seimbang—ketegangan mestilah cukup bebas untuk mengelak menyebabkan lentur mikro atau pecah tetapi cukup ketat untuk mengekalkan kelurusan gentian. Ketegangan paksa boleh menyebabkan keretakan atau menghalang peranti daripada melengkapkan proses, manakala ketegangan yang terlalu longgar akan membolehkan pergerakan semasa gabungan untuk sambatan berlaku.

Bergantung pada pengeluar penyambung gabungan, contohnya, versi gabungan Fujikura atau Sumitomo selalunya mengesan gentian secara automatik dan menjajarkan gentian sebagai sebahagian daripada keadaan operasi; yang lain memerlukan pelarasan manual, dan anda harus sentiasa membersihkan alur-V dengan alkohol untuk mengelakkan salah jajaran daripada habuk sebelum cantuman.

Walaupun ia berada di luar skop kertas khusus ini, sila rujuk manual peranti penyambung untuk mendapatkan butiran tentang ketegangan dan peletakan terbaik untuk gabungan bagi memastikan kualiti optimum dalam sambatan.

Proses Gabungan: Langkah demi Langkah

Langkah 1: Penentukuran Arka
Hidupkan splicer dan kemudian jalankan penentukuran arka untuk melaraskan parameter pelakuran kepada ketinggian dan suhu setempat—ini kadangkala perlu untuk memastikan arka yang stabil untuk menghasilkan gabungan gentian.

Langkah 2: Gabungan
Masukkan gentian yang telah disediakan ke dalam pemegang, dan penyambung akan menjajarkan gentian secara automatik dan menggabungkannya dengan arka elektrik terkawal. Tonton paparan gentian untuk masalah buih, pengimbangan gentian atau kestabilan arka yang boleh menandakan sambungan yang rosak.

Langkah 3: Aplikasi Lengan Perlindungan
Luncurkan lengan perlindungan pengecutan haba yang sepadan di atas titik sambatan. Lengan kemudiannya boleh dipanaskan dalam ketuhar pemanasan atau menggunakan pengapit haba untuk membolehkan lengan mengecut secara sekata, mewujudkan pengedap mekanikal dan perlindungan terhadap kelembapan.

Jika terdapat ralat pada titik pelakuran atau ketidakteraturan permukaan (gelembung, ketebalan pelakuran tidak konsisten), hentikan dan pertimbangkan semula pelakuran. Anda mungkin perlu memotong semula gentian dan menukar parameter kuasa arka secara manual juga, terutamanya jika cuaca ekstrem, untuk memastikan gabungan gentian yang baik.

Ujian Pasca Sambatan Penting: Langkah Utama

Fasa 1: Ujian Tarik Mekanikal
Sapukan ketegangan dalam urutan ~2 N untuk menilai kekuatan dan ketahanan sambatan, memastikan integriti sambatan adalah utuh.

Fasa 2: Pengukuran Kehilangan Optik
OTDR atau meter kuasa optik akan memeriksa kehilangan sisipan. Dalam kebanyakan kes, sasaran kami akan berjulat dari 0.02 dB hingga 0.05 dB; jika kehilangan melebihi 0.1 dB, sambatan akan memerlukan kerja semula.

Fasa 3: Pemeriksaan Visual
Anda akan menggunakan sama ada mikroskop terbina dalam atau skop pegang tangan untuk mengenal pasti buih, retak atau salah jajaran.

Apabila ujian mekanikal, optikal dan visual dilakukan bersama-sama, anda akan mempunyai sambungan yang yakin, sedia medan, berkualiti tinggi.

Penyelesaian Masalah Medan: Mendiagnosis dan Menyelesaikan Kegagalan Sambungan Biasa

Inilah yang biasanya berkaitan dengan kehilangan atau kegagalan sambatan tinggi:

• Gentian tercemar berakhir— jika anda melihat terdapat habuk atau minyak, bersihkan semula dengan teliti.
• Pembelahan yang buruk— jika anda melihat serpihan, permukaan tidak rata, atau jika sudut lebih besar daripada 0.5°, kurangkan belahan itu.
• Isu peralatan/Pengendali— gantikan elektrod yang kotor atau haus, dan bersihkan alur-V.
• Keadaan persekitaran— jika ia sejuk atau lembap, laraskan masa/kuasa arka manual untuk mendapatkan hasil yang lebih baik.

Contoh di atas:

• Splice mempunyai buih? Berkemungkinan disebabkan gentian kotor atau elektrod yang haus—bersih dan ganti jika perlu.
• Splice mempunyai kehilangan lebih daripada 0.1 dB? Berkemungkinan disebabkan ketidakjajaran gentian kerana alur-V yang kotor atau tidak menentukur peralatan dengan betul—bersihkan alur-V dan tentukur semula peralatan.

Lebih kerap daripada tidak, tetapan semula dan penyelenggaraan pantas boleh memulihkan prestasi tepat semasa kerja, meminimumkan masa henti.

Senarai Semak Praktikal untuk Setiap Sambungan Fusion

• Periksa kekemasan alatan dan ruang kerja sebelum melakukan splice.
• Sahkan panjang pelucutan dan kebersihan muka hujung gentian.
• Letakkan gentian dengan tepat dan gunakan sedikit ketegangan pada alur-V.
• Lakukan penentukuran ujian arka; amati untuk gabungan foto yang boleh diterima.
• Semak secara visual; susulan dengan ujian tarik mekanikal dan ujian kehilangan optik pada sambungan siap.
• Pasang dan panaskan lengan perlindungan dengan selamat.
• Dokumenkan maklumat sambungan untuk mengesan kualiti dan untuk rujukan masa hadapan.

Dengan mematuhi rutin berdisiplin ini, anda akan meningkatkan peluang anda untuk mengelakkan kesilapan dan seterusnya meningkatkan kebolehpercayaan rangkaian anda.

Petua & Perbezaan Operasi Khusus Model

Mesin penyambung penjajaran teras menjajarkan teras gentian menggunakan pengimejan optik yang canggih, menghasilkan kehilangan penyambungan kurang daripada 0.02 dB, sesuai untuk aplikasi jarak jauh berkelajuan tinggi. Mesin penyambung penjajaran bersalut menjajarkan gentian berdasarkan pelapisan luar, yang merupakan proses yang lebih pantas dan mempunyai purata kerugian dalam julat sekitar 0.05 dB, sesuai untuk rangkaian tempatan dan akses.

Mesin penyambung gentian reben mengimpal semua gentian individu (12 atau lebih) pada masa yang sama, meningkatkan kecekapan pengeluaran untuk pusat data dan pemasangan telekom. Mesin penyambung gentian tunggal berprestasi lebih baik pada projek pembaikan atau tersuai yang bahagian sisinya perlu tepat.

Setiap jenama utama mesin penyambung ialah Fujikura, Sumitomo dan INNO, setiap satunya mempunyai ciri berbeza seperti penentukuran automatik, antara muka pengguna, serta reka bentuk elektrod yang berbeza. Masa anda berbaloi untuk memahami ciri splicer khusus yang anda gunakan, untuk memaksimumkan kualiti splice, serta memastikan anda mempunyai proses aliran kerja yang cekap.

Penyelenggaraan Rutin untuk Memastikan Splicers Sedia Medan

Penjagaan tetap memastikan ketepatan dan jangka hayat penyambung gabungan anda:

• Bersihkan elektrod, alur-V, pengapit dan skrin anda secara rutin dengan kain lap alkohol.
• Pantau kehausan elektrod. Gantikan elektrod apabila anda mula melihat ketidakstabilan percikan.
• Penentukuran arka biasa adalah amalan yang baik untuk konsistensi tenaga gabungan keseluruhan.
• Kekalkan perisian tegar splicer untuk mendapatkan peningkatan dan pembetulan tambahan.
• Mengesan ralat kejadian dan anomali lain bermanfaat untuk pengesanan kesalahan awal.

Penyelenggaraan terancang mengurangkan risiko masa henti yang tidak dijangka dan menyediakan kualiti sambungan yang konsisten; kedua-duanya amat penting kerana anda menjalankan kerja lapangan dari semasa ke semasa.

Ketepatan dan Ketekalan Menghasilkan Sambatan Sempurna

Setiap langkah sambung gabungan memerlukan perhatian terhadap perincian — daripada penyediaan hingga ke ujian. Perhatian terhadap perincian dan amalan memastikan bahawa apa yang akan menjadi sambatan biasa menjadi sambungan gentian optik pepejal dan kehilangan rendah. Amalan yang konsisten dan berulang juga mengembangkan kemahiran. Alat yang bersih dan ruang kerja yang teratur menyokong proses yang sama boleh dipercayai.

Sebaik sahaja anda telah menguasai kemahiran ini, anda akan menjadi lebih daripada seorang pengendali; anda akan menjadi seorang jurutera profesional yang bertanggungjawab terhadap kualiti dan kebolehpercayaan rangkaian gentian optik kritikal esok.
