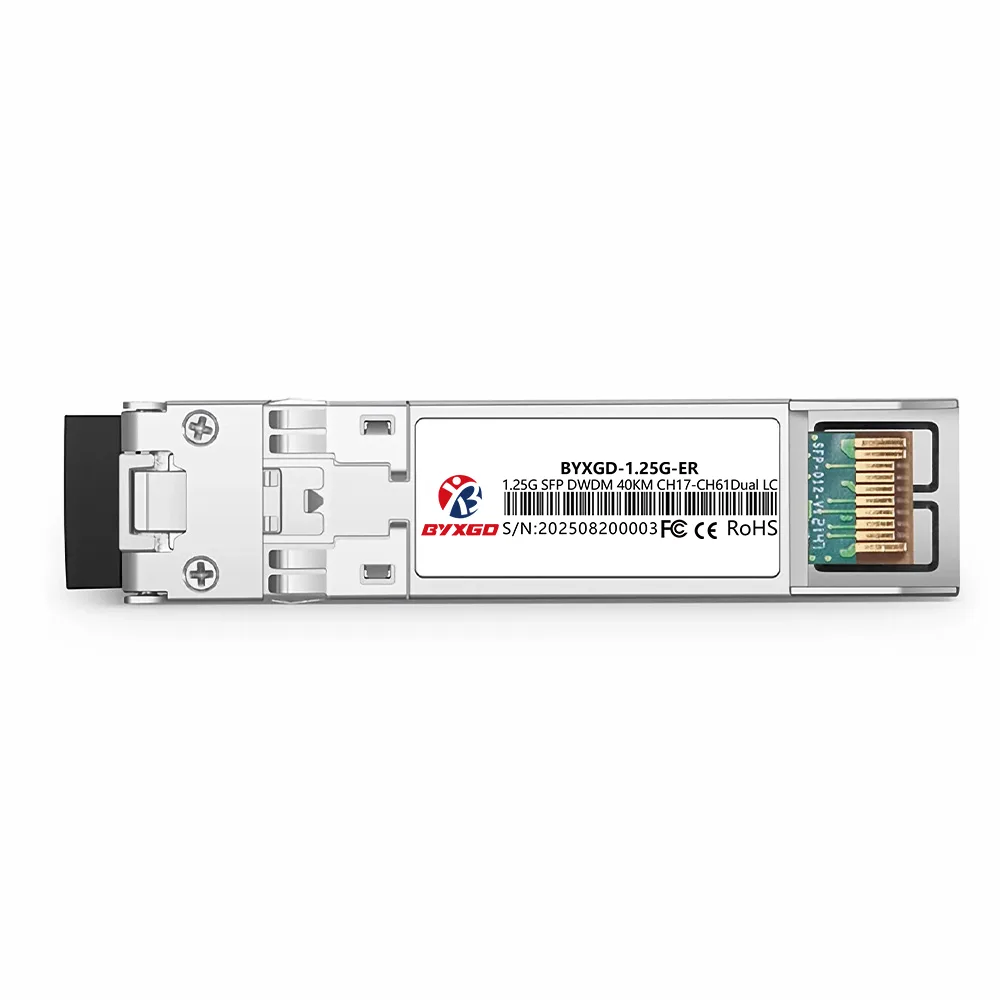

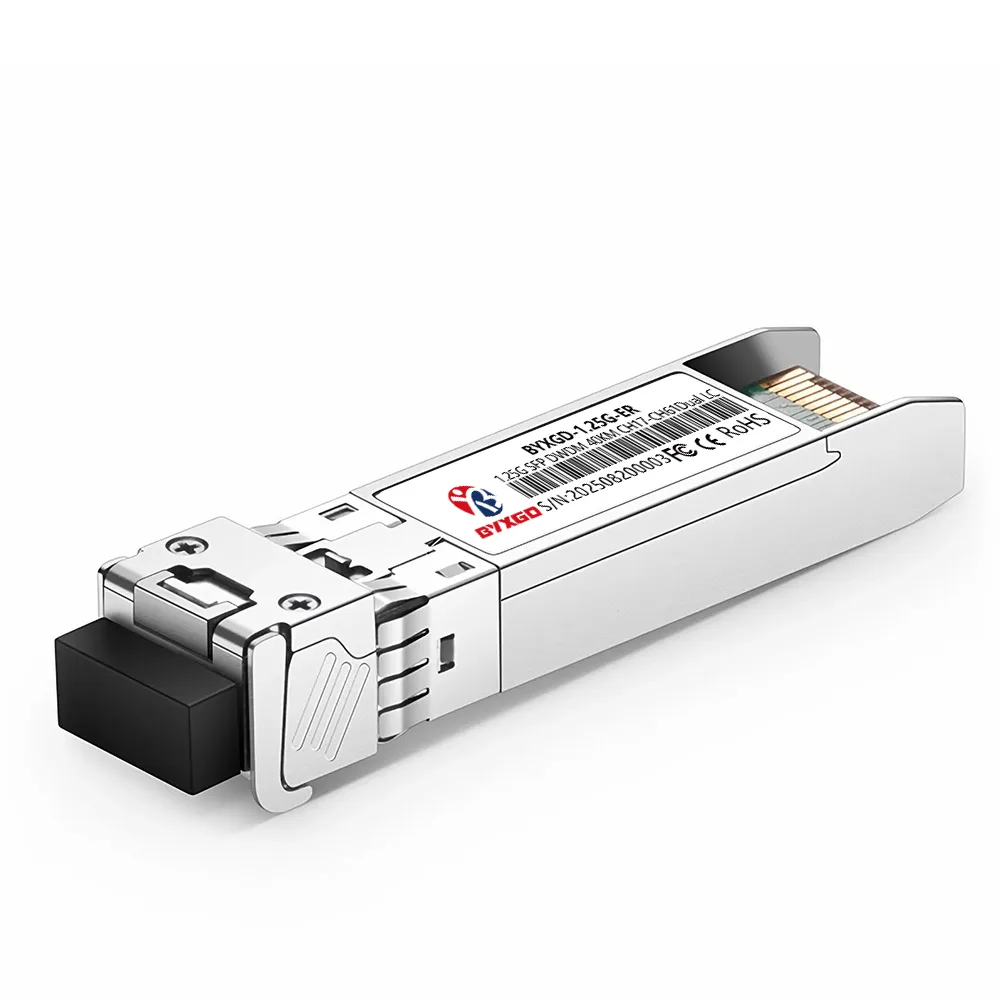

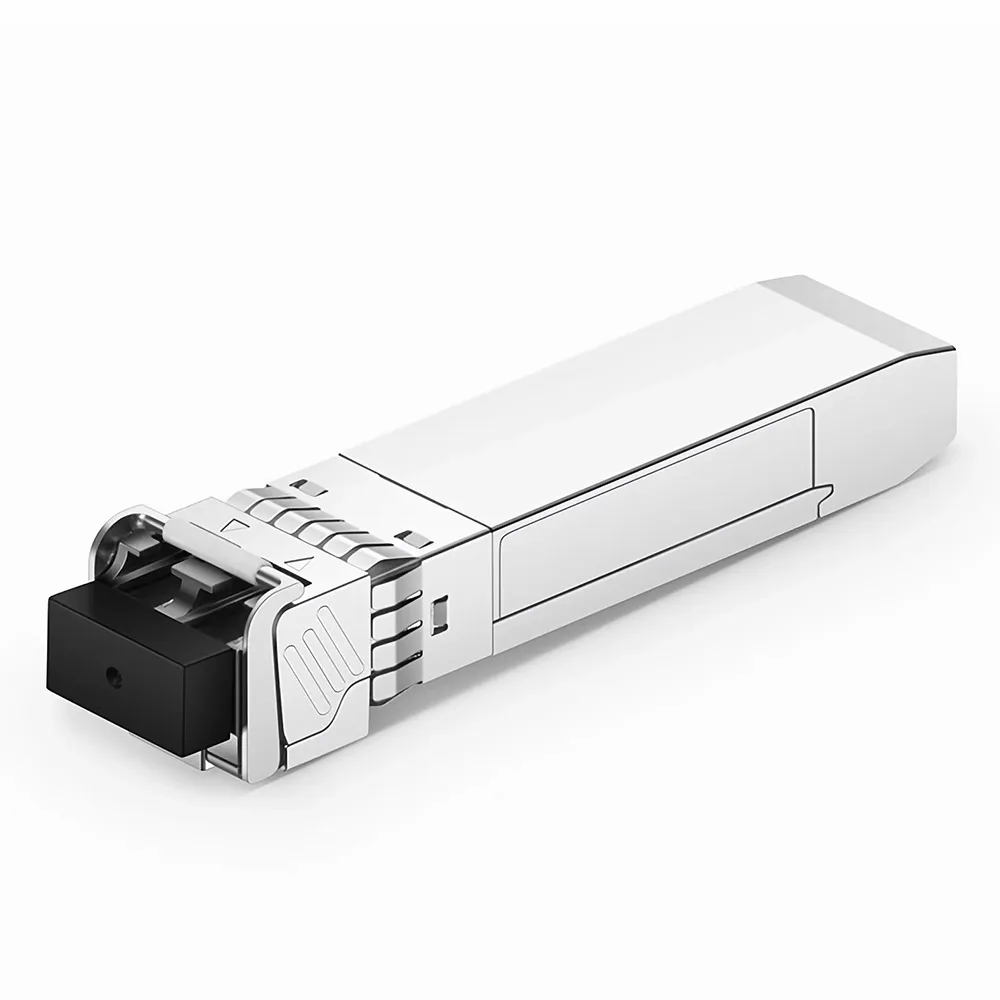

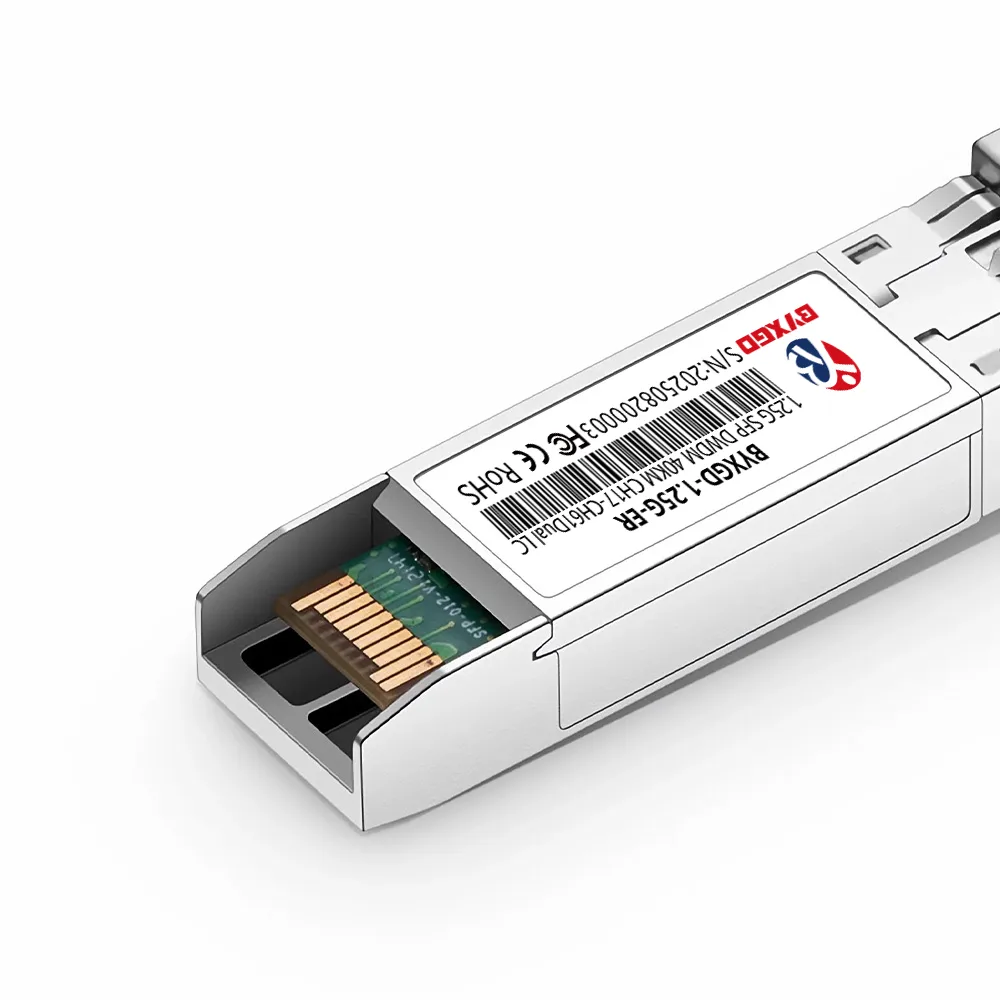

Cisco DWDM SFP 호환 SFP 1000BASE-DWDM 트랜시버는 9/125µm 단일 모드 광섬유를 통해 100GHz 파장 채널에서 작동을 지원하는 ITU-T C17–C61 호환 트랜시버입니다. 듀플렉스 LC 커넥터를 사용하여 최대 40km 거리에서 최대 1.25Gbps의 속도로 데이터를 전송할 수 있습니다. 이 모듈은 일반적으로 대도시권 통신망(MAN) 및 광역 통신망(WAN) 애플리케이션에 사용되는 1000BASE-DWDM ZX 애플리케이션에서 1.25Gbps 속도로 작동할 때 총 26dB의 이득을 제공합니다.
이 모듈은 BYXGD 플랫폼과 Cisco DWDM 스위치, 라우터, 라인 카드 및 네트워크 인터페이스 카드(NIC)의 표준 SFP 슬롯에 장착되도록 설계되었습니다. 또한, 이 모듈에는 디지털 광 모니터링(DOM) 기능이 포함되어 있어 링크 유지를 위해 온도, 전원 전압, 레이저 바이어스 전류 및 광 송수신 전력을 실시간으로 모니터링할 수 있습니다.
외부 DWDM 다중화/역다중화 장치와 함께 사용하면 이 트랜시버를 통해 여러 ITU 그리드 파장 채널을 단일 파이버 쌍으로 다중화할 수 있습니다. SFP 다중 소싱 계약(MSA) 및 IEEE 802.3z 1000BASE-X를 준수하여 기가비트 이더넷 프로토콜과의 상호 운용성을 보장합니다. 이 트랜시버는 C-밴드에서 고정 파장 DWDM 분산 피드백(DFB) 레이저 광학을 사용하여 명시된 데이터 속도 및 거리에서 데이터 전송을 위한 일관된 장거리 광 성능을 제공합니다. 이 트랜시버에 사용된 레이저는 Class 1로 분류되었으며 인체 건강과 환경을 보호하기 위한 RoHS 규정 요건을 충족합니다. 각 BYXGD 트랜시버는 Cisco 장비와 호환되는 환경에서 명시된 링크 버짓 및 DOM 사양에 따라 1.25Gbps의 데이터 속도로 작동하는 DWDM 애플리케이션에 대해 40km 거리에서 작동하도록 테스트되었습니다.
스펙
| 브랜드 | BYXGD |
| 부품 번호 | BYXGD-xx-DWDM SFP(xx = ITU 채널 C17–C61) |
| 폼 팩터 | DWDM SFP |
| 최대 데이터 속도 | 1.25Gb/s(1000Mbps) |
| 파장 범위 | DWDM 100GHz ITU 그리드, C17 1563.86nm ~ C61 1528.77nm |
| 채널 간격 | 100 GHz |
| 섬유 유형 | 단일 모드 광섬유(SMF) |
| 미디어 | 9/125µm SMF |
| 최대 케이블 거리 | 40 km |
| 링크 예산 | 24–26dB |
| 광학 부품 | DWDM DFB 레이저 송신기 / PIN 포토다이오드 수신기 |
| 송신기 유형 | 디엠엘/디피비 |
| 수신기 유형 | PIN |
| 송신기 전력(TX) | 0~+5dBm |
| 수신기 감도(RX) | < -24 ~ -26dBm |
| 수신기 과부하 / RX Max | > 0dBm / -1dBm |
| RX 입력 전력 범위 | -24 ~ -1dBm |
| 멸종 비율 | > 9.0dB |
| 측면 모드 억제 비율 | 30 dB |

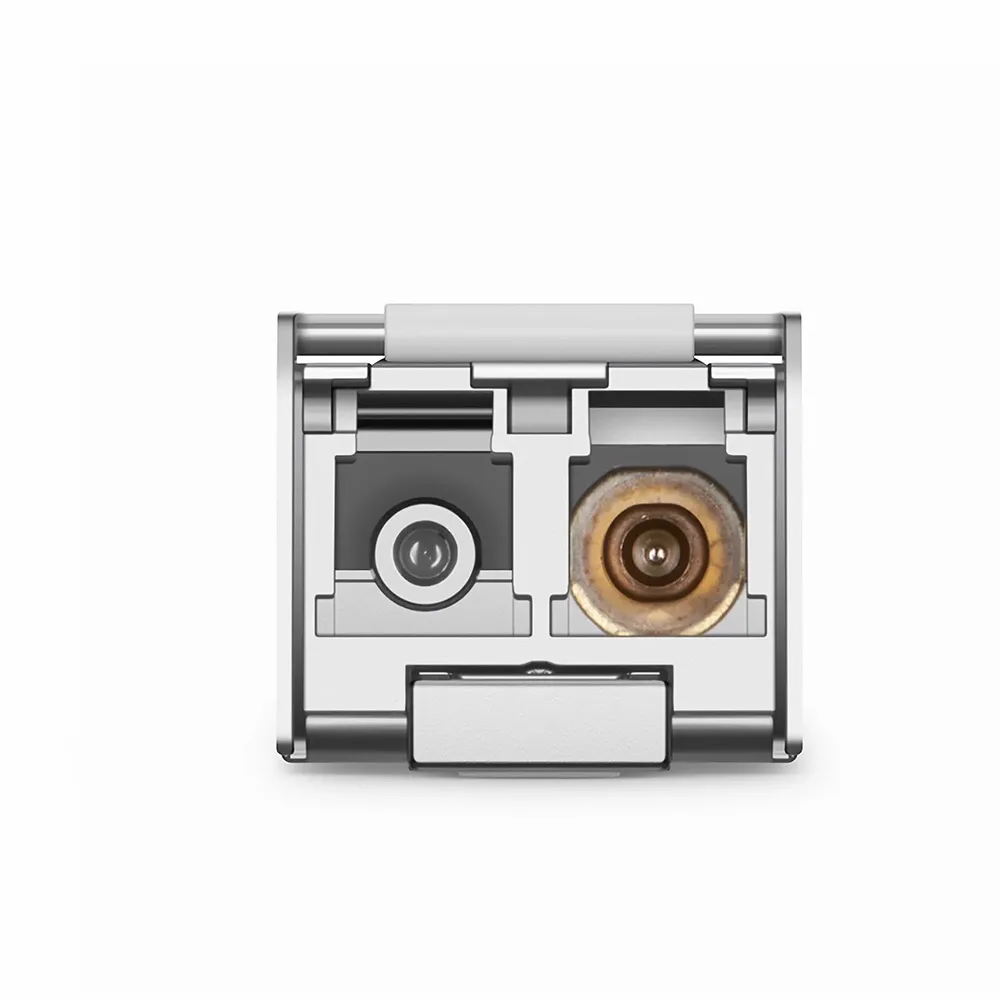

| 광 커넥터 | 이중 LC/UPC |
| DDM/돔 | 지원 |
| 맥스. 전력 소비 | 2 승 |
| EMC | 지원 |
| 작동 온도 | 0는 C 70 ° C (° F를 32하는 158 ° F)를 행 ° |
| 저장 온도 | -40 ° C는 ° C를 85하기 |
| 중량(평량) | 0.03의 kg |
| 어플리케이션 | 1G DWDM 네트워크; SONET/SDH 네트워크; DWDM을 통한 1G 파이버 채널; DWDM을 통한 기가비트 이더넷; 기타 DWDM 광 네트워크 |
| 프로토콜 | SFP MSA, SFF-8472 |
| 규정 준수 | IEC/EN 61000-4-2; IEC 60825; FDA 21CFR 1040.10 및 1040.11; RoHS; GR-253-CORE |
