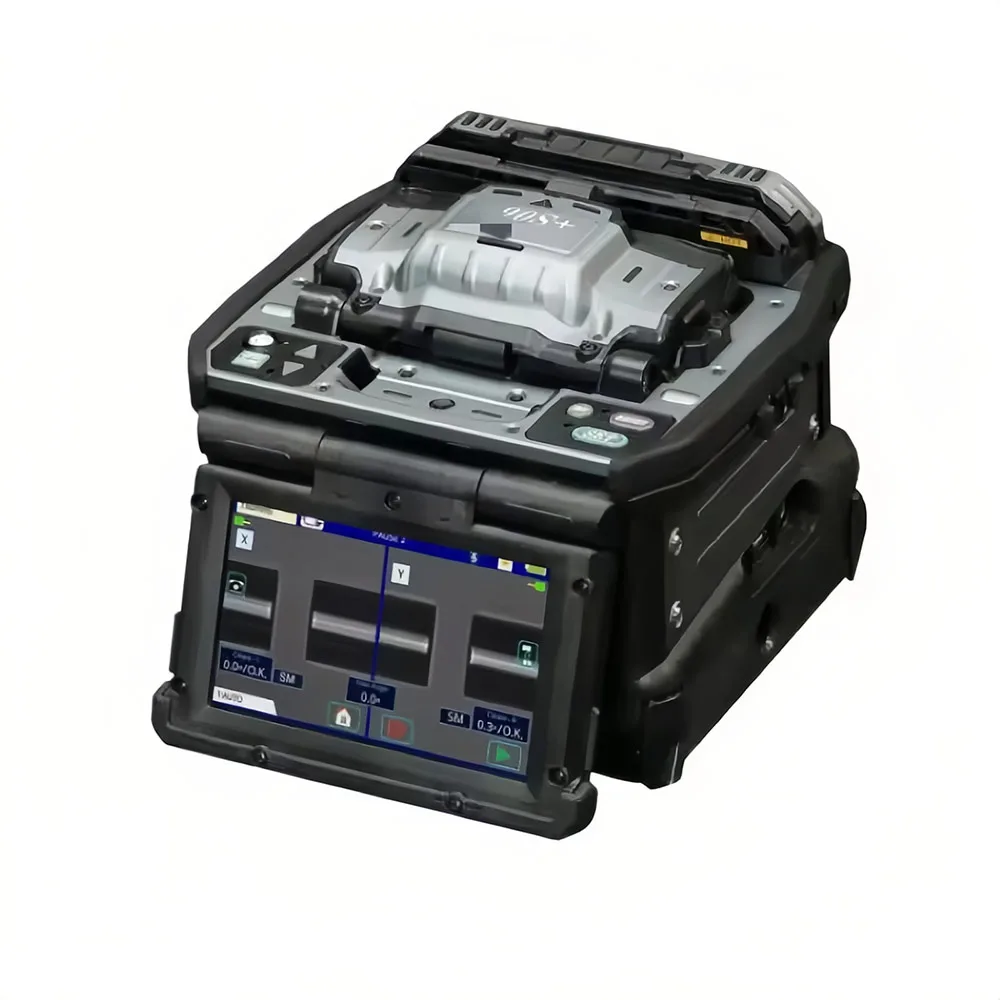

Fujikura 90S+ 코어 정렬 융착 접속기: 심층 분석
후지쿠라 90S+ 융착 접속기는 속도와 정확성을 중시하는 전문 기술자들이 사용하는 첨단 광섬유 접속 기술입니다. 이 접속기는 배전선 수리 기술자, 장거리 설비 설치 기사, 그리고 액세스 네트워크 종단 작업을 수행하는 기술자들이 원스톱 접속/절단 솔루션으로 더 많은 작업을 더 빠르게 처리하고자 할 때 사용하도록 설계되었습니다.
기존 융착 접속기를 사용해 보셨다면 정밀도가 아닌 '특성'에 중점을 둔다는 것을 아실 것입니다. 90S+는 광학 코어 정렬 시스템을 사용하여 광섬유를 중앙에 정렬하여 정밀도와 정확도를 높입니다. 90S+ 정렬 시스템은 접속 손실을 유발할 수 있는 코어-클래딩 동심도 불규칙성을 최소화하는 방식으로 두 광섬유를 정렬하도록 설계되었습니다. 강력하고 일관된 접속을 통해 광섬유 전송 경로의 모든 접합부에서 신호 무결성을 유지할 수 있습니다.
후지쿠라 90S+는 무엇이 다른가요?
접합 및 가열 사이클 속도
90S+는 평균 접속 시간이 6~7초, 평균 가열 시간이 19~20초이며, 속도와 효율성을 고려하여 설계되었습니다. 즉, 기술자는 더 짧은 시간에 더 많은 작업을 수행할 수 있습니다. 이 두 가지 기능은 대규모 네트워크 구축이나 긴급 수리 또는 일부 수리 작업에 매우 중요합니다. 가열 사이클은 보호 슬리브의 접합부를 완벽하게 고정할 수 있도록 특별히 설계되었습니다. 이에 대해서는 나중에 자세히 설명하겠습니다.
광섬유의 정밀한 정렬 및 변조 방지 이미지 처리
90S+는 고급 이미지 처리(암수 측 모두)를 사용하여 광섬유의 밝기 패턴을 분석한 후, 이 정보를 사용하여 광섬유 코어의 위치를 식별합니다. 이 기능을 통해 정확한 코어 정렬이 가능하며, 이는 일관되고 낮은 접속 손실을 확보하는 데 중요한 요소입니다. 클리브 오류나 동심도 편차가 경미한 광섬유도 문제없이 접속할 수 있습니다. 이 기술은 단순한 시각적 정렬을 넘어 현장에서 비용이 많이 드는 재작업과 가동 중단 시간을 최소화하는 신뢰할 수 있는 방법을 제공합니다.
자동 섬유 판별
이 장치는 광섬유 유형(단일 모드, 다중 모드 또는 특수 모드)을 자동으로 구분하고 아크 방전 매개변수를 자동으로 조정합니다. 따라서 광섬유의 고유한 특성에 맞춰 접속 공정을 최적화하여 최대 접속 강도와 최소 신호 감쇠를 구현합니다.
기술자는 현장에서 어떻게 사용할 수 있나요?
섬유 및 버퍼 호환성
90S+ 스플라이서는 광섬유 케이블의 고유한 특성을 인식하여 직경 200마이크로미터에서 900마이크로미터까지의 코팅된 광섬유를 수용할 수 있는 다용도 광섬유 홀더를 갖추고 있어 느슨한 버퍼 케이블과 단단한 버퍼 케이블 모두에서 손쉽게 작동하며 그 사이의 모든 환경에서 사용할 수 있습니다.
상자에서 꺼내자마자 바로 작동할 수 있는 모든 것이 포함되어 있습니다.

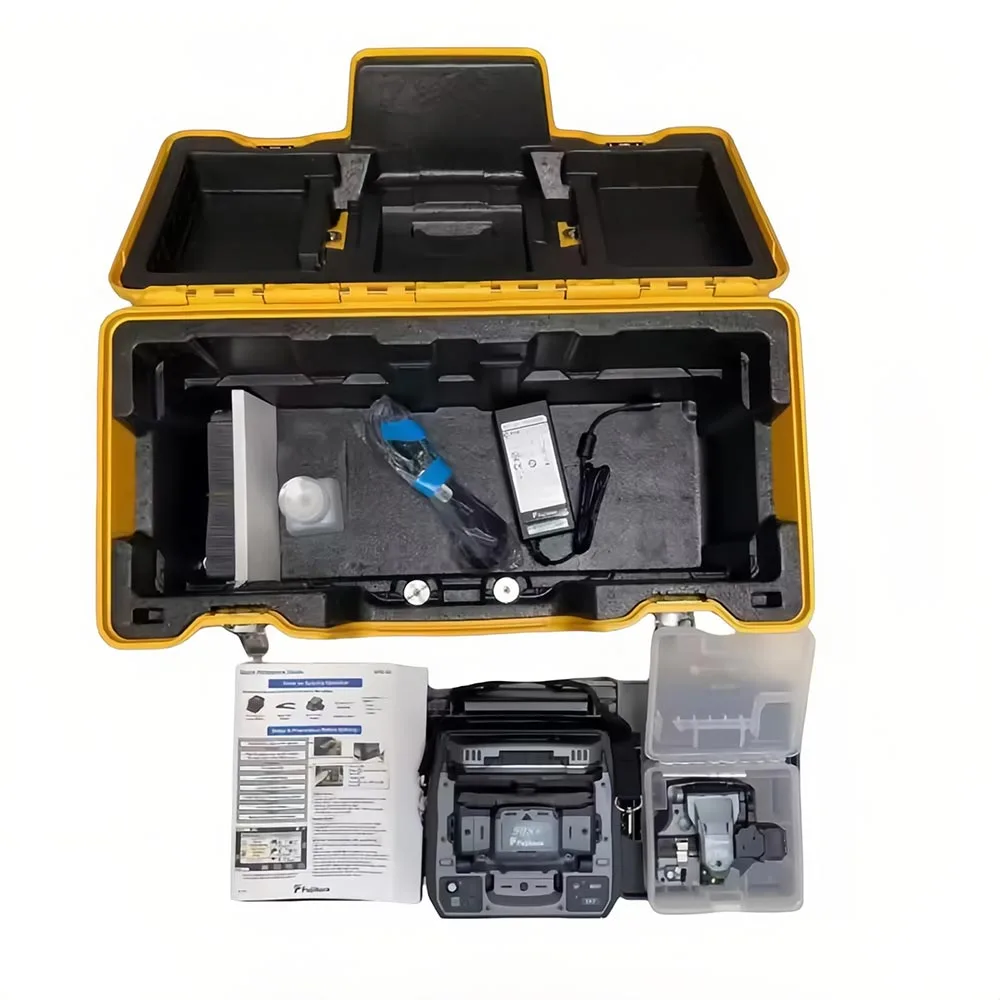

이 키트에는 스플라이서 외에도 정밀하고 안정적인 CT50 광섬유 절단기가 포함되어 있어 매번 스플라이스 작업 시 완벽하게 광섬유를 절단할 수 있습니다. 기술자는 배터리, 어댑터, 예비 전극, 광섬유 홀더, 청소 브러시, 그리고 작업 공간으로도 사용할 수 있는 견고한 경량 휴대용 키트를 포함하여 스플라이스 작업 준비 및 보호에 필요한 모든 것을 갖추고 있습니다.
모든 것이 포함되어 있어 가동 중지 시간을 최소화하고 준비 상태를 최대한 유지할 수 있습니다.
간단한 사용자 인터페이스 및 배터리 수명
깔끔한 디스플레이는 읽기 쉬운 형식으로 접합 데이터를 제공하고, 현장 설명서를 꼼꼼히 읽지 않고도 쉽게 참조할 수 있도록 PDF 형식의 사용자 설명서가 장치에 미리 로드되어 있습니다.
리튬 이온 배터리는 한 번 충전으로 약 300회의 접합 및 열 사이클을 지원합니다. 따라서 야외에서 장시간 작업할 때 중단 시간을 최소화하고, 전력 공급이 불안정한 환경에서도 유연하게 작업할 수 있습니다.
표준 키트 내용
| 기술설명 | 모델 번호 | 수량 |
| 코어 정렬 융착기 | 90S 이상 | 1 PC를 |
| 배터리 팩 | BTR-15 | 1 PC를 |
| AC 어댑터 | ADC-20 | 1 PC를 |
| AC 전원 코드 | ACC-14, 15, 16, 17 또는 18 | 1 PC를 |
| USB 케이블 | USB의 01 | 1 PC를 |
| 퓨전 스플라이서 스트랩 | ST-02 | 1 PC를 |
| 예비 전극 | 엘씨티2-16B | 1 쌍 |
| 파이버 홀더 세트 플레이트 | SP-03 | 1 쌍 |
| 휴대용 케이스 | CC-39 | 1 PC를 |
| 작업 트레이 왼쪽 | WT-09L | 1 PC를 |
| 작업 트레이 오른쪽 | WT-09R | 1 PC를 |
| 작업 트레이 J-플레이트 | JP-09 | 1 PC를 |
| 삼각대 나사 | TS-03 | 2의 개 |
| 휴대용 케이스 스트랩 | ST-03 | 1 PC를 |
| 알코올 디스펜서 | AP-02 | 1 PC를 |
| 빠른 참조 가이드 | QRG-02-E | 1 PC를 |
| 단일 광섬유 스트리퍼 | SS03 | 1 PC를 |
| 광섬유 절단기 | CT50 | 1 PC를 |
| 섬유 스크랩 수집기 | FDB-05 | 1 PC를 |
| 섬유 세팅 플레이트 | AD-10-M24 | 1 PC를 |
| 클리버 케이스 | CC-37 | 1 PC를 |
| 육각 렌치 | 육각 -01 | 1 PC를 |
후지쿠라 90S+ 사양
| 항목 | 스펙 |
| 접합 방법 | 코어 정렬 융착기 |
| 스플라이스 시간 | 약 7초 |
| 가열 시간 | 약 20초 |
| 접속 손실 | 평균 0.02dB(SM 파이버의 경우 일반적) |
| 섬유 호환성 | 단일 모드, 다중 모드, 특수 광섬유 |
| 섬유 코팅 직경 | 200 µm ~ 900 µm |
| 버퍼 직경 | 느슨한 버퍼와 단단한 버퍼를 지원합니다. |
| 디스플레이 | LCD(비터치) |
| 배터리 용량 | 리튬 이온, 충전당 약 300회 접합/가열 사이클 |
| 작동 온도 | -10 ° C는 ° C를 50하기 |
| 저장 온도 | -40 ° C는 ° C를 60하기 |
| 무게(스플라이서만 해당) | 약. 2.4 kg |
| 크기 | 135W × 160D × 125H(mm) |
| 전극 수명 | 약 5,000개의 스플라이스(조건에 따라 다름) |
광섬유 절단기 CT50 사양
| 항목 | 스펙 |
| 절단 방법 | 광섬유 클래딩 스코어링 |
| 적용 가능한 섬유 | SM/MM 섬유 및 코팅 섬유 |
| 코팅 직경 | 80~900μm |
| 클리브 길이 | 5~16mm 조절 가능 |
| 중량(평량) | 약. 0.24 kg |
| 크기 | 100W × 105D × 30H(mm) |
| 블레이드 수명 | 약 24,000개의 쪼개짐 |
| 교체 용 블레이드 | 네, 블레이드 교체가 간편합니다 |
Fujikura 90S+ 융착 접속기의 응용 분야 및 일반적인 사용 사례
90S+는 광섬유 분배 수리, 액세스 네트워크 구축, 팬아웃 키트, 스플라이스 카세트 종단 등 다양한 광섬유 애플리케이션에 적용 가능합니다. 컴팩트하고 견고하여 야외 작업이나 열악한 환경에서도 믿고 사용할 수 있습니다. 광섬유 현장 사용 외에도 90S+는 분배기, 멀티플렉서, 증폭기와 같은 광 모듈과 관련된 운영 목적으로도 활용될 수 있습니다.
Fujikura 90S+ 융착접속기를 선택해야 하는 이유
속도, 정확성, 그리고 편리한 융착 접속 기술을 원하는 전문가에게 90S+는 합리적인 가격을 제공합니다. 민첩한 작동, 빠른 접속 사이클 시간, 그리고 완벽한 액세서리 패키지를 통해 기술자는 최상의 작업을 수행할 수 있습니다. 적응형 아크 관리 기능과 결합된 코어 정렬 시스템은 네트워크 무결성을 유지하면서 접속을 최대한 완벽에 가깝게 유지합니다.
패키지에 포함된 CT50 광섬유 절단기는 접합 작업의 전반적인 경험을 향상시키고 광섬유 끝단을 완벽하게 준비하여 접합 성능을 향상시키는 데 도움이 됩니다.
Fujikura 90S+ 퓨전 스플라이서는 현장 휴대성과 극도의 정밀성이 결합된 제품으로, 오늘날 현장에서 사용되는 광섬유 스플라이싱 솔루션에 발맞춰 제작된 최고의 도구입니다.
