중요한 애플리케이션을 갖춘 새로운 네트워크 설계에 참여했는데, 연결 끊김이나 연결 속도 저하를 경험하게 된다면 어떻게 될지 아무도 알 수 없습니다. 이러한 문제는 대개 광섬유의 불일치나 구성 오류로 인해 발생합니다. 1G SFP 모듈광섬유 트랜시버를 선택하는 것은 단순히 데이터 전송의 성공을 보장하는 것 이상의 의미가 있습니다. 네트워크의 안정성, 확장성, 효율성을 확립하는 것이 중요합니다.
사양, 광섬유 유형, 광섬유 트랜시버를 배치할 위치를 이해하면 하드웨어 투자 비용을 훌쩍 뛰어넘는 저렴한 비용으로 고성능 네트워크를 구축할 수 있습니다.
1G SFP 기술 사양 가이드
핵심은 1G SFP 모듈 1000BASE 이더넷 표준을 준수하는 소형 광 또는 전기 트랜시버입니다. 스위치나 라우터에서 들어오는 전기 신호를 광 신호로, 또는 그 반대로 변환하는 역할을 하며, 광섬유 케이블과 함께 사용하느냐 구리 케이블과 함께 사용하느냐에 따라 그 반대의 역할도 합니다.
1000BASE-SX SFP 트랜시버는 다중 모드 광섬유(MMF)와 함께 작동하도록 특별히 설계되었으며 850nm 파장 근처에서 작동합니다. 이 트랜시버는 일반적으로 550m 미만의 단거리 및 중거리 통신에 적합합니다. 또한 데이터 센터와 같이 여러 층에 있는 서버 랙을 연결하는 등 건물 내 연결에도 유용합니다.
또한, MMF는 코어 크기가 더 크기 때문에 트랜시버를 장비에 연결할 때 광학 장치의 정렬이 더 정확해져 실제 설치가 더 쉽고 저렴해집니다. 1000BASE-LX SFP 모듈은 단일 모드 광섬유(SMF)에 중점을 두고 1310nm 파장에서 작동합니다. 이 모듈은 약 10km의 장거리 링크용으로 설계되었습니다.
길이는 캠퍼스 전체 또는 대도시 지역 내 연결을 구축하는 데 유용한 이점입니다. SMF는 코어 직경이 훨씬 작아 신호 분산이 적어 신호가 더 멀리 전달될 수 있지만, 커넥터 정렬이 MMF보다 훨씬 엄격합니다. 멀리 떨어진 시설을 연결하거나 대규모 캠퍼스 내 건물을 연결하는 데 적합합니다.
단일 사무실이나 밀집된 랙 내에서 단거리 연결을 위해 1000BASE-T SFP 모듈은 표준 구리 이더넷 케이블(Cat5e 또는 Cat6)을 사용합니다. 이 모듈은 최대 100m까지 지원하며, 광섬유 기술 없이도 장치를 연결할 수 있는 합리적인 가격대를 자랑합니다. 이 모듈은 구리 인터페이스를 사용하는 기존 네트워크의 스위칭을 어느 정도 제어할 수 있으며, 구리 기술과 전기적으로 호환됩니다.
어떤 효과를 선택할지 결정할 때는 각 SFP 트랜시버의 몇 가지 주요 기술 매개변수를 이해해야 합니다.
- 파장: 이 매개변수는 광섬유 호환성 유형과 광섬유 전체의 신호 감쇠를 정의합니다. 850nm는 MMF에서 단거리 전송에 더 적합하고, 1310nm는 SMF에서 장거리 전송에 더 적합합니다.
- 광섬유 유형: MMF는 일반적으로 짧고 강력한 링크에 비용 효율적이며, SMF는 간섭에 더 강한 장거리 링크에 유용합니다. 구리는 전기 케이블에도 표준 옵션입니다.
- 최대 거리: 일반적으로 사용되는 광섬유 특성과 해당 송수신기의 송신기 출력 전력을 모두 고려하여 결정됩니다. 이는 연결 확장을 위해 중계기 또는 기타 중간 장치가 필요한지 여부를 파악하는 데 중요합니다.
- 전력 예산: 이는 송신기 출력 전력, 수신기 감도, 그리고 시스템이 애플리케이션에서 가질 수 있는 여유를 포함합니다. 전력 예산은 애플리케이션의 데이터 신뢰성을 평가하는 데 중요합니다.
- 일반적인 사용 사례: 데이터 센터 시나리오에서는 단거리 SX SFP를 사용하고, 캠퍼스 건물이 있는 기업 수준에서는 LX를 사용할 가능성이 가장 높으며, 일반 사무실 환경에서는 유형이 기본값이 되는 것이 일반적입니다.
1G SFP 제품군 살펴보기
제품 카탈로그에는 다양한 애플리케이션에 사용 가능한 1G SFP 제품이 다양하게 포함되어 있습니다. 최대 10km의 원거리 애플리케이션과 호환되는 안정적인 광섬유 SFP 트랜시버가 포함됩니다. 이와는 정반대로, 단거리에 더욱 적합한 구리 1000BASE-T SFP 모듈도 있습니다. SFP 모듈 라인업의 모든 제품은 엄격한 품질 관리 기준을 충족합니다.
품질뿐 아니라, 당사의 모든 제품군은 신뢰성과 상호 운용성을 바탕으로 모든 주요 네트워크 장비 제조업체와 완벽하게 호환됩니다. 기술 지원을 통해 귀사의 장비 및 네트워크 매개변수에 적합한 SFP 모듈 또는 유형을 찾고 계획을 논의하실 수 있습니다.

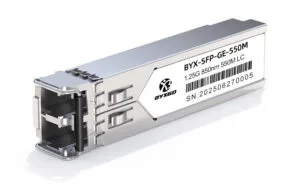

BYXGD-SFP-1.25G-MM-850nm-550M: 이 1.25G 멀티모드 SFP 트랜시버는 850nm 파장에서 작동하도록 설계되었으며 최대 550m까지 안정적인 데이터 전송이 가능합니다. 출력 전력 범위가 -9 ~ -3dBm인 VCSEL 레이저, PIN 포토다이오드를 사용한 수신 감도 ≤-24dBm, 9dB의 광 IC 샤프 소광비, 그리고 LC 광 인터페이스를 갖추고 있습니다. 이 트랜시버는 단거리 고속 광섬유 연결에 적합하며 데이터 센터 환경에서 안정적인 성능을 제공합니다. 특히 비용 효율적인 광 솔루션을 찾는 조직에 적합합니다. 맞춤형 구성도 가능합니다.
BYXGD-SFP-1.25G-SM-1310nm-10KM: SFP 모듈은 최대 10km까지 단일 모드 광섬유 전송을 지원합니다. 1310nm 파장에서 작동하며, -9dBm에서 -3dBm의 출력 전력 범위에서 Fabry-Pérot 레이저를 사용합니다. 수신기는 -18dBm 이상의 감도를 제공하는 PIN 포토다이오드입니다. 일정한 소광비로 데이터가 안정적으로 전송됩니다. SFP에는 네트워크 장비와의 간편한 연결을 위해 LC 커넥터가 장착되어 있습니다.
BYXGD-SFP-1.25G-SM-1310nm-20KM: 1.25G 단일 모드 트랜시버는 1310nm 파장에서 작동하며 최대 20km의 거리를 지원합니다. 이 트랜시버는 -9dBm에서 -3dBm까지의 출력 전력을 가진 FP 레이저와 -22dBm 이상의 감도를 가진 PIN 포토다이오드를 탑재하고 있습니다. 9dB의 소광비로 데이터를 안정적으로 전송하며, 간편한 연결을 위한 LC 커넥터를 갖추고 있습니다.

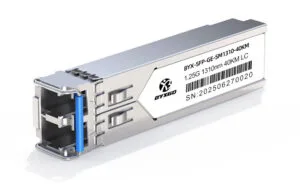

BYXGD-SFP-1.25G-SM-1310nm-40KM: 이 1.25G 단일 모드 트랜시버는 1310nm 파장에서 작동하며 최대 40km의 거리를 지원합니다. 출력 전력이 -5~0dBm인 DFB 레이저와 감도가 -24dBm 이상인 PIN 포토다이오드를 사용합니다. 9dB의 소광비를 제공하며 안정적인 전송을 지원합니다. 또한 간편한 연결을 위해 LC 커넥터를 사용합니다.
BYXGD-SFP-1.25G-SM-1550nm-40KM: 이 1.25G SFP 모듈은 1550nm 파장의 단일 모드 광섬유로 작동하며 최대 40km까지 안정적으로 전송할 수 있습니다. -5~0dBm의 신호를 전송하는 DFB 레이저와 -24dBm 이상의 감도를 가진 PIN 포토다이오드 수신기를 탑재하고 있습니다. 이 모듈은 뛰어난 신호 선명도를 위한 높은 소광비와 다른 네트워크 장치와의 간편한 통합을 지원하는 LC 커넥터를 갖추고 있습니다.

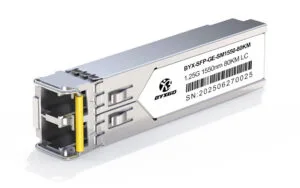

BYXGD-SFP-1.25G-SM-1550nm-80KM: 이 단일 모드 모듈은 1550nm 파장에서 80km에 걸쳐 1.25G로 작동합니다. 송신기는 출력 전력이 0~5dBm인 DFB 레이저입니다. 수신기는 감도가 -24dBm 이하인 PIN 포토다이오드로 구성됩니다. 송신기-수신기 쌍은 9dB의 소광비를 나타내므로 수신기가 신호를 명확하게 감지합니다. 트랜시버에 LC 커넥터가 있어 네트워크 장치 서비스에 통합될 때 종단 지점에서 사용이 편리합니다.

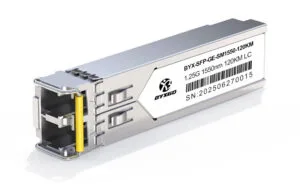

BYXGD-SFP-1.25G-SM-1550nm-120KM: 1.25G 단일 모드 모듈은 1550nm 파장에서 최대 120km까지 전송합니다. 이 모듈은 1~5dBm의 DFB 레이저 출력을 제공하며, APD 수신기는 -31dBm 이하의 감도로 매우 민감합니다. 모듈의 소광비는 9dB입니다. 또한, 이 모듈에는 네트워크 장치와의 간편한 통합을 위한 LC 커넥터가 장착되어 있습니다.
아래 표는 가장 일반적인 1G SFP 트랜시버에 대한 이러한 측정 항목을 요약한 것입니다.
| 모듈 유형 | 파장 (nm) | 섬유 유형 | 최대 거리 | 적용 사례 | 장점 | 제한 사항 |
| 1000BASE-SX SFP | 850 | 멀티 모드 | 최대 550m | 짧은 건물 내 링크 | 비용 효율적이고 간편한 설치 | 제한된 거리와 도달 범위 |
| 1000BASE-LX SFP | 1310 | 단일 모드 | 최대 10km | 캠퍼스, 건물 간 연결 | 장거리, 낮은 감쇠 | 더 높은 설치 정밀도 |
| 1000BASE-T SFP | N/A (전기) | 구리 케이블 | 최대 100m | 데스크탑에서 랙까지, 사무실 케이블링이 짧음 | 저렴하고 이더넷과 호환 가능 | 신호 간섭이 가능합니다 |
같은 모델 sfp1g-sx-85 단거리 고속 MMF 연결이 필요한 애플리케이션에 유용합니다. 이 유형의 SFP 모듈은 로컬 영역 애플리케이션에서 송수신 전력 수준, 비용 및 성능의 최적 조합을 제공합니다.
반면에, 다음과 같은 모델 sfp1g-lx-31 or 1000base-lx SFP 트랜시버 유닛 캠퍼스 건물 간 또는 캠퍼스 간 장거리 연결을 위한 전력과 안정적인 커넥터를 제공합니다. 구리 케이블을 사용하는 상업 또는 사무용 애플리케이션에서는 다음과 같은 모델이 사용됩니다. sfp-gb-ge-t or 1000베이스-t SFP 플러그 앤 플레이 방식입니다.
송수신기 전력 예산을 이해하는 것이 중요합니다. 예를 들어, 송신기 전력 레벨이 최소 레벨보다 낮거나 수신기 감도 레벨이 충족되지 않으면 오류율이 크게 발생할 수 있습니다. 각 시스템의 송수신 레벨, 삽입 손실, 그리고 여유 전력을 파악하는 것은 광섬유 링크 설계 및 문제 해결에 도움이 됩니다.
구축 시에는 커넥터 유형을 고려해야 합니다. LC 커넥터는 작은 폼팩터로 인해 광섬유 구축에 매우 흔히 사용되는 반면, RJ-45 커넥터는 구리선의 표준으로 남아 있습니다. 모든 기술적 세부 사항을 고려하면 향후 구축 계획 시 비용이 많이 드는 재작업을 방지하고 신호 무결성을 확보하며 궁극적으로 링크 수명을 연장하는 데 도움이 됩니다.
올바른 1G SFP 선택: 실용적인 의사 결정 프레임워크
1G SFP 모듈을 선택할 때는 먼저 연결 지원 거리를 결정해야 합니다. 링크가 550m 미만인가요, 아니면 상당히 긴가요? 550m 미만인 경우, 멀티모드 1000BASE-SX 모듈이 더 저렴한 가격으로 요구 사항을 충족할 수 있습니다. 거리가 550m를 초과하는 경우, 싱글모드 1000BASE-LX 모듈이 훨씬 더 긴 거리와 안정성을 제공합니다.
다음으로, 링크가 광섬유 기반인지, 아니면 구리 기반인지에 대한 의문이 생깁니다. 1000BASE-T 구리 기반 모듈이 단거리 범위와 예산에 적합하다면, 이 방식이 가장 저렴하지만 상업 또는 서버 환경에서는 제한적일 수 있습니다. 광섬유 모듈은 전자기 간섭에 강하거나 훨씬 덜 민감하기 때문에 상업 또는 교육 기관은 물론 산업 환경에서도 매우 중요합니다.
다음으로, 비용 대비 성능은 가격뿐만 아니라 다른 요소들도 고려하는 요소입니다. 일반적으로 광섬유 모듈은 구리 기반 모듈보다 초기 비용이 더 많이 들지만, 광섬유는 시간이 지남에 따라 성능이 저하되지 않고 신뢰성이 향상되기 때문에 장기적으로 유지 관리 비용이 일반적으로 더 낮습니다. 구리는 초기 구매 비용은 저렴하지만, 링크에 문제가 발생하여 수리 비용이 매우 많이 들거나 심지어 수리가 불가능할 수 있습니다.
다음으로, 설치 환경을 신중하게 고려해야 합니다. 특히 먼지, 진동 또는 극한의 온도가 발생할 수 있는 산업 환경에서는 내구성이 강화된 산업용 광섬유 SFP를 고려해야 합니다. 마찬가지로, 고밀도 네트워크 환경(예: 데이터 센터)에서는 전체 에너지 소비와 사용 공간을 최소화하기 위해 저전력, 저발열 광섬유 SFP가 필요합니다.
이 시점까지 선택하려는 SFP에 내장된 여러 중요한 요소들을 고려했을 것입니다. 하지만 문제를 방지하려면 공급업체 및 스위치와의 호환성이 중요합니다. SFP를 사용하는 많은 네트워크 장치는 동일한 공급업체에서 제조한 SFP만 허용하거나, 인증 또는 승인된 SFP를 요구합니다. 어떤 경우든, SFP를 구매한 후 부적절한 사용이나 운영 문제로 인해 네트워크 운영이 중단되는 상황은 원치 않을 것입니다.
결정하는 데 도움이 되도록 다음 질문에 답할 수 있는지 고려해 보세요.
- 링크가 지탱해야 하는 최대 거리는 얼마입니까?
- 환경 케이블 영역이 전기적으로 잡음이 많은가요? 아니면 케이블이 혹독한 환경에서 사용되나요?
- 예산 제약을 고려할 때, 예산은 총 소유 비용을 고려합니까? 아니면 SFP의 초기 가격을 우선시합니까?
- 인증된 SFP 모델만 허용하는 네트워크 스위치나 라우터가 있나요?
- 충족해야 할 처리량, 지연 시간 또는 안정성 목표는 무엇입니까?
이러한 질문에 하나라도 답하면 SFP 선택 가이드에 도움이 되고 궁극적으로는 애플리케이션에 맞는 1G SFP 모듈을 결정하고 적절한 기술 사양을 고려하는 동시에 재정적 고려 사항도 적절히 적용하는 데 도움이 됩니다.
1G SFP 문제 해결 및 유지 관리: 네트워크 관리자를 위한 가이드
네트워크 관리자는 1G SFP 모듈 사용 시 흔히 겪는 문제, 즉 링크 손실, 간헐적인 링크 손실, 또는 스위치에서 모듈을 전혀 감지하지 못하는 문제로 끊임없이 어려움을 겪습니다. 이러한 경우 명령줄 툴킷을 사용하여 문제를 해결하는 것이 유용하며, 해당 명령에서 제공하는 정보를 참조하는 것이 중요합니다. 예를 들어, show interfaces transceiver 명령은 모듈 수준에서 문제를 파악하거나 장치의 해당 명령을 사용합니다.
주요 데이터 포인트에는 송신(Tx) 광 전력 레벨과 수신(Rx) 광 전력 레벨이 포함됩니다. 송신 광 전력 레벨이 예상 임계값 아래로 떨어지거나 수신 광 전력 값의 감쇠가 너무 심하면 패킷 손실, 링크 플랩(link flap) 등의 문제가 자주 발생합니다. 광섬유 또는 커넥터 문제를 파악하기 위해서는 이러한 매개변수와 기타 매개변수를 측정하는 것이 중요합니다.
디지털 진단 모니터링(DMI)은 온도, 전압, 바이어스 전류를 포함한 송수신기 내부 비행 정보를 제공합니다. 측정값이 공칭 범위를 벗어나는 경우, 하드웨어가 노후화되었거나, 부적절한 온도에 노출되었거나, 잘못된 모듈이 사용되어 모듈이 간헐적으로 고장을 일으키는 것으로 판단할 수 있습니다.
광 트랜시버를 정기적으로 유지 관리하면 성능 저하를 방지할 수 있습니다. 눈에 보이지 않는 단자 커넥터에 먼지나 기름이 묻으면 신호가 심각하게 약해질 수 있습니다. 깨끗하고 보풀이 없는 물티슈와 이소프로필 알코올을 사용하여 모듈을 청소하고, 연결 부위를 덮는 방진 캡을 사용하는 것을 잊지 마십시오.
정전기 방전이나 기계적 손상 위험을 최소화하기 위해 모듈과 연결부를 조심스럽게 다루십시오. 커넥터의 노출된 끝부분을 만지거나 트랜시버의 광섬유 끝부분이 너무 젖지 않도록 하십시오.
환경을 제어하세요. 데이터 센터의 랙은 운영 중 온도 및 습도가 제어되는 환경이어야 합니다. 먼지 필터가 장착된 HVAC 시스템이나 에어컨은 광섬유 구성 요소를 제어하고 SFP 하위 구성 요소의 성능을 저하시킬 수 있는 오염 물질을 줄입니다.
다음을 검토할 카운트다운 체크리스트:
- SFP 모듈과의 호환성이 감지되고 펌웨어와 호환되는지 확인하세요.
- 적절한 명령줄 명령을 사용하여 Tx/Rx 전력을 확인하세요.
- DMI 데이터를 검토하여 하드웨어가 정상적으로 작동하는지 확인하세요.
- 커넥터와 케이블을 청소하고 시각적으로 검사하세요.
- 환경 매개변수가 제조업체의 최소 사양을 충족하는지 확인하세요.
이러한 단계를 따르면 1G SFP 문제 해결이 더 쉬워지고, 궁극적으로 광섬유 트랜시버의 수명이 연장되고 계획되지 않은 중단이 방지됩니다.
