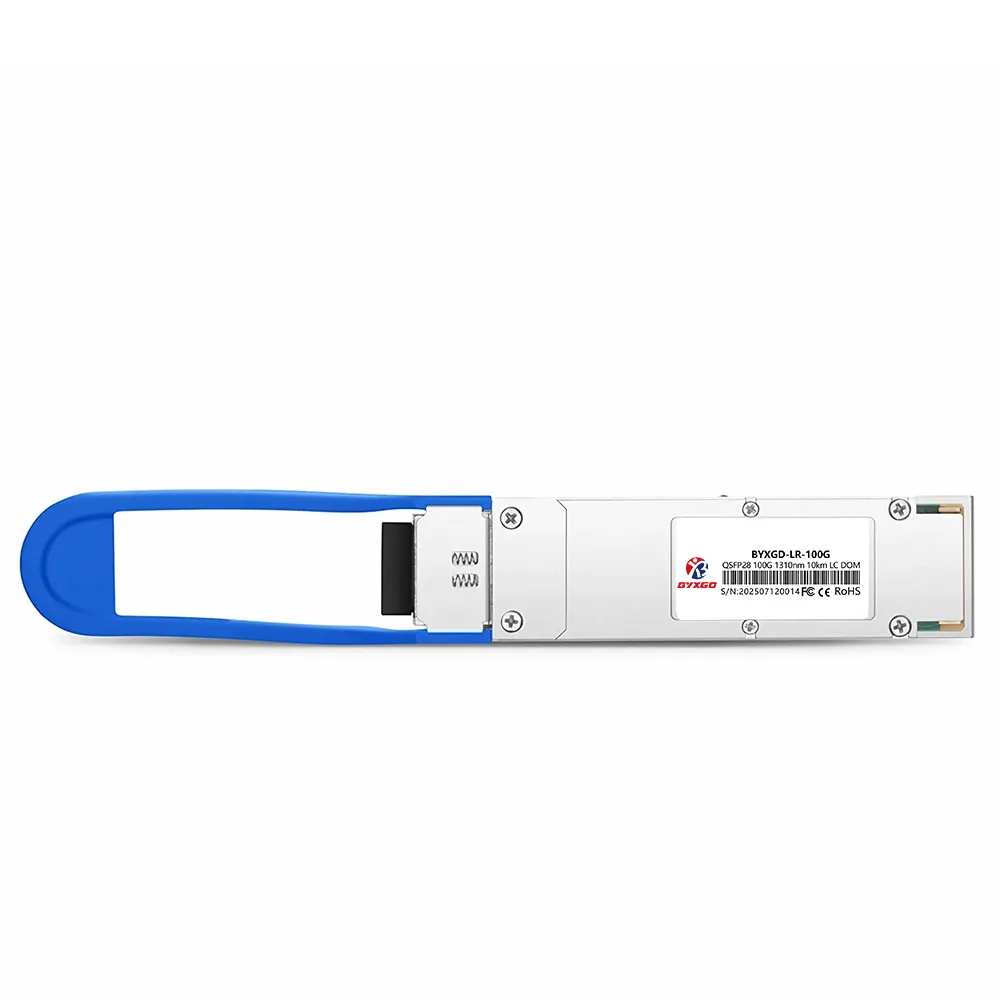

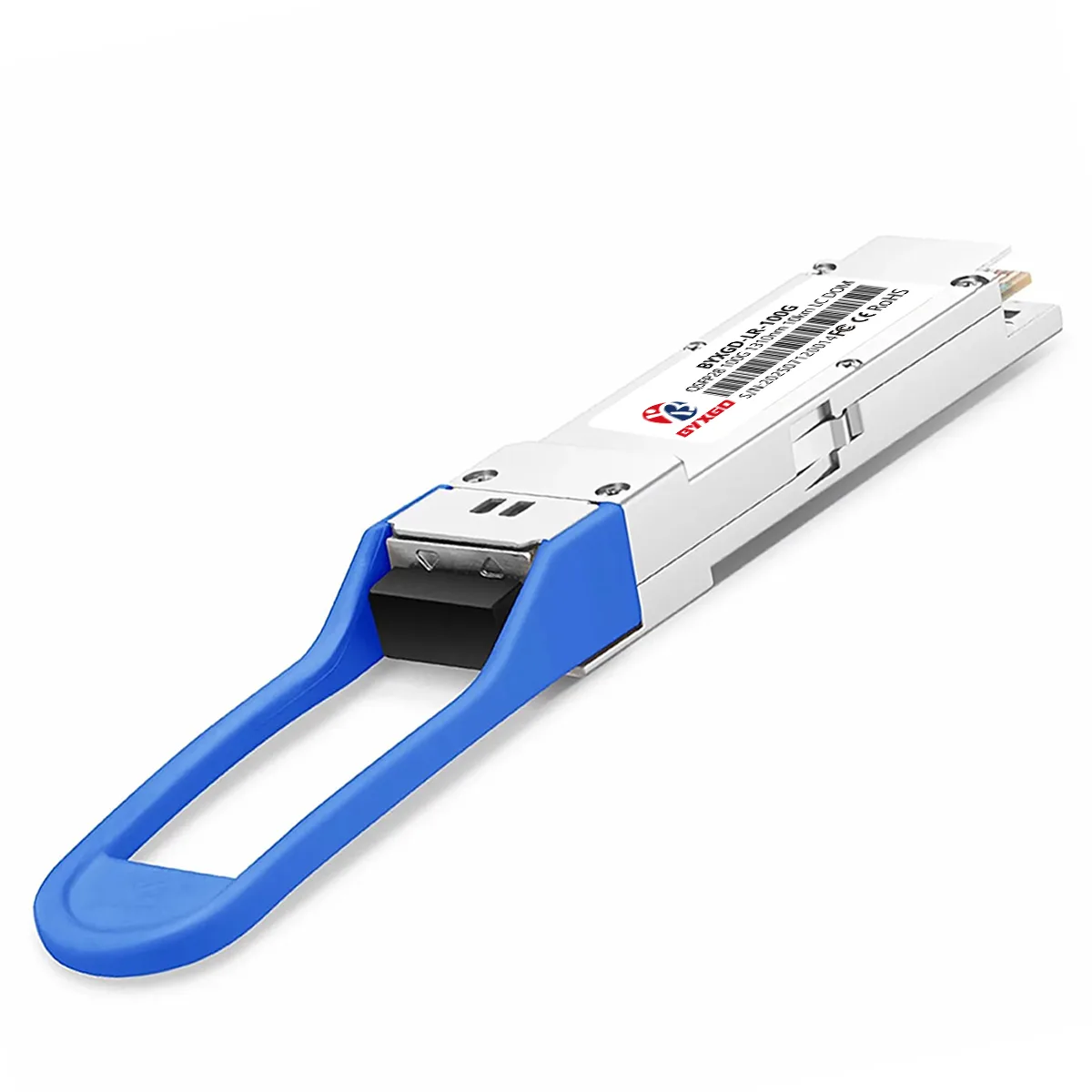

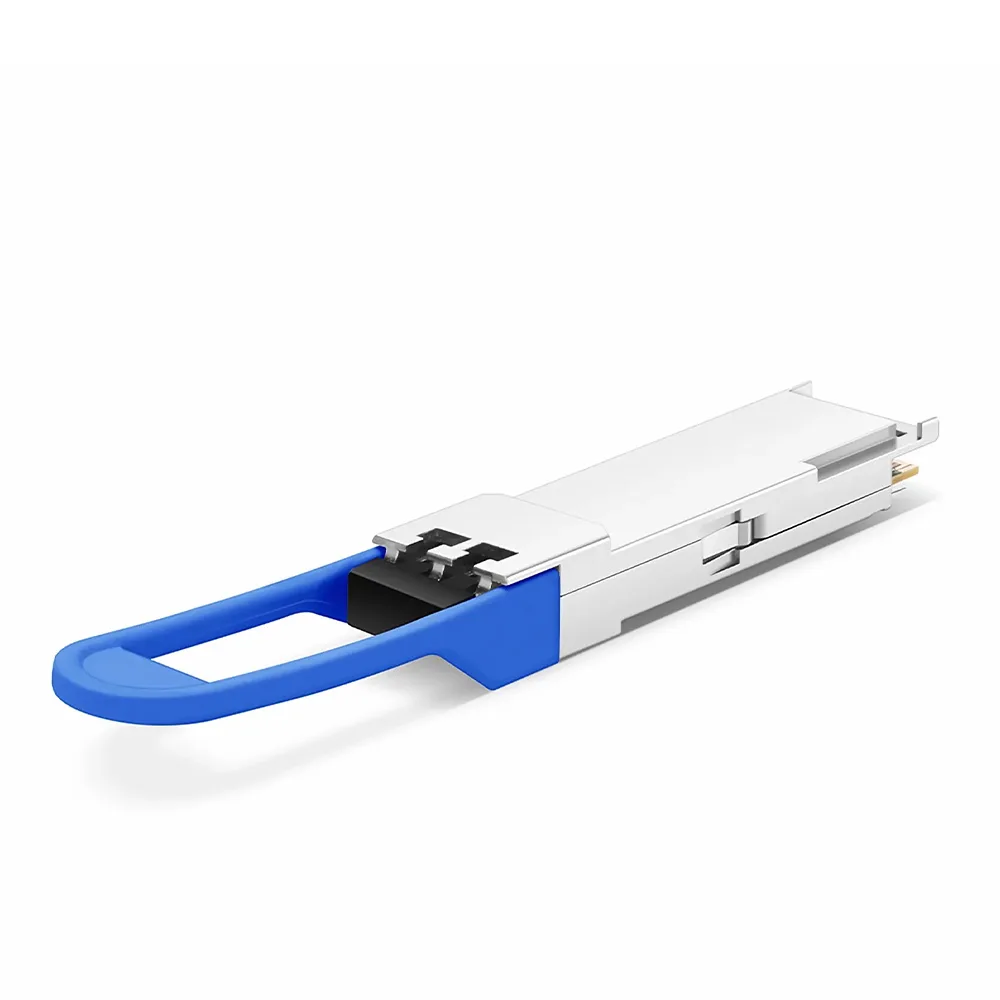

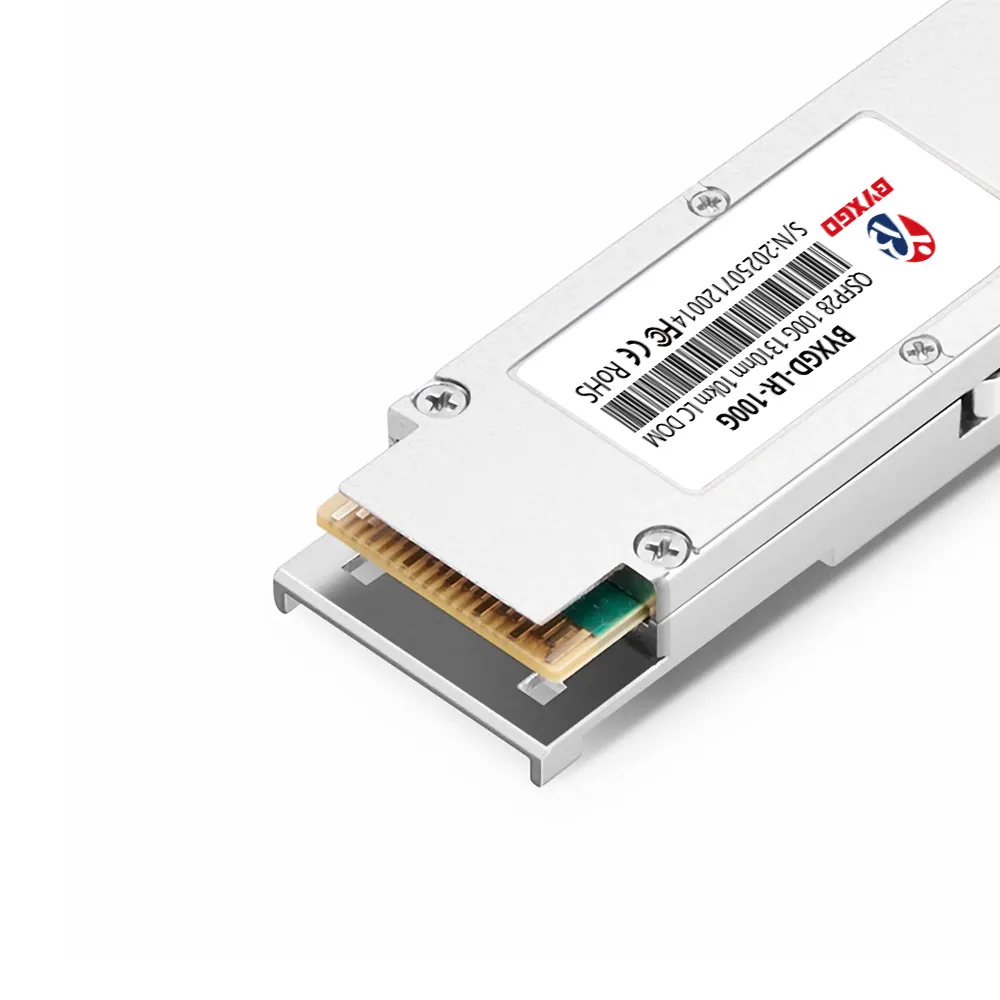

Cisco QSFP-100G-LR-S 호환 100GBASE-LR 단일 람다 QSFP28 PAM4 1310nm 10km 듀플렉스 LC/UPC SMF 광 트랜시버 모듈은 100G PAM4를 사용하여 1310nm에서 10km 길이의 단일 모드 광섬유(SMF)를 통해 100Gbps 이더넷을 제공합니다. 이 트랜시버 모듈은 듀플렉스 LC 인터페이스와 단일 레인 100G PAM4 광 경로를 포함하며, 통합 디지털 신호 처리(DSP) 및 기어박스 설계를 통해 4개의 25G NRZ 전기 입력을 변환합니다.
이 트랜시버는 QSFP28 다중 소스 계약(MSA), 100G 람다 MSA 및 IEEE 802.3cd 100GBASE-LR 표준을 준수하며 KP4 순방향 오류 정정(FEC)을 지원합니다. 또한, 이 트랜시버에는 밀폐형 전자기파(EML) 송신기와 포토다이오드(PIN) 수신기가 포함되어 있습니다. 최대 4.5W의 전력 소비량을 자랑하며, RoHS 규정을 준수하는 동시에 FDA 1등급 레이저 안전 기준을 충족합니다.
I2C 인터페이스를 통해 DDM을 사용하여 광 출력 전력, 온도, 전압과 같은 중요 진단 매개변수를 실시간으로 모니터링할 수 있습니다. 이 트랜시버는 4×100G 포트의 전기적 분리를 통해 400G-DR4 및 400G XDR4와 완벽하게 상호 운용됩니다. 그러나 기존 400G LR4, PSM4 또는 CWDM4 모듈과는 하위 호환되지 않으므로 데이터 센터 애플리케이션 및 고용량 상호 연결에 이상적입니다.
Cisco QSFP-100G-LR-S, Intel SPTSLP4SLCDF, HW QSFP-100G-LR1, Extreme 100G-LR-QSFP10KM과 호환되는 이 트랜시버는 차세대 애플리케이션에 적합합니다.
기술 사양
| 브랜드 | BYXGD |
| 폼 팩터 | QSFP28 |
| 데이터 속도 | 103.125Gbps(4x 25.78Gbps NRZ) |
| 광 변조 | 1x100G PAM4 |
| 파장 | 1310nm |
| 최대. 케이블 거리 | 10km(OS2 SMF) |

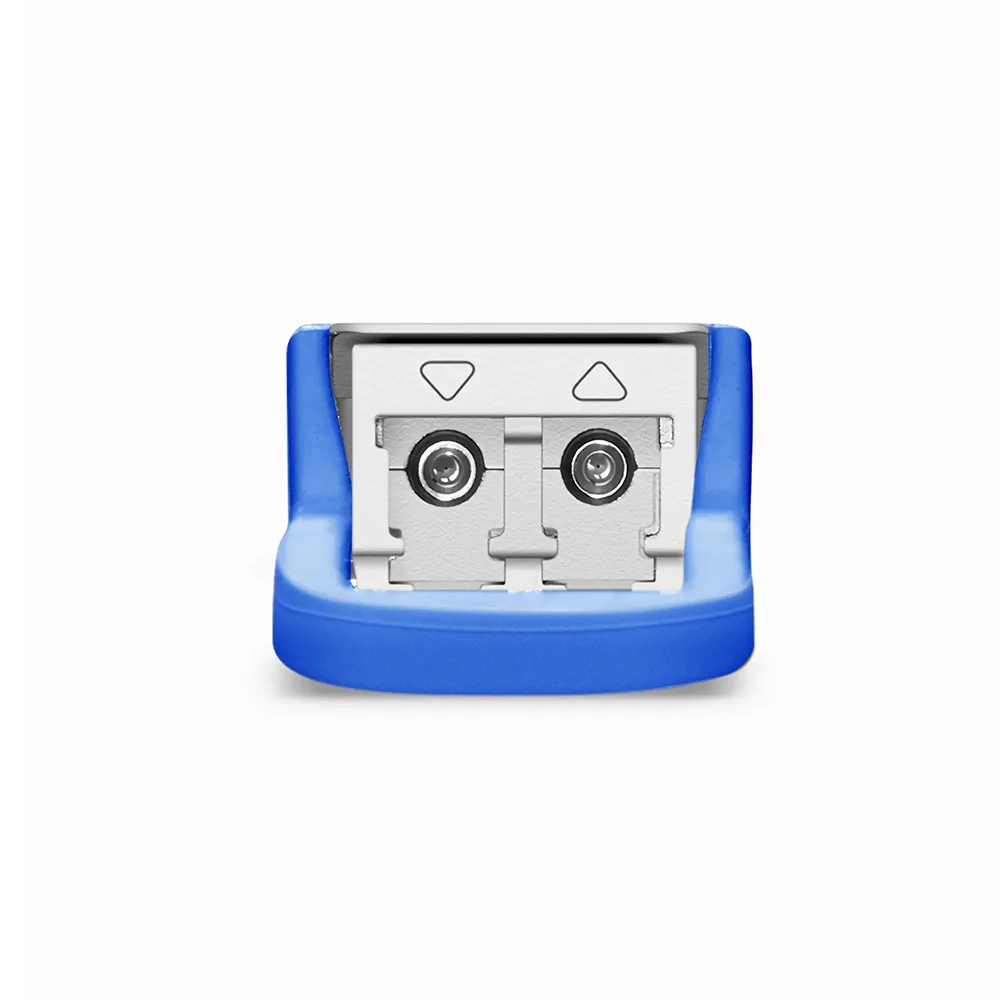

| 커넥터 | 이중 LC/UPC |
| 송신기 유형 | EML(전기흡수변조) |
| 수신기 유형 | PIN 포토 다이오드 |
| TX 전력 | -1.4 ~ +4.5dBm |
| RX 감도 | ≤ -7.7dBm |
| 수신기 과부하 | 4.5dBm |
| 전력 예산 | 6.3 dB |
| 맥스. 전력 소비 | 4.5W |
| 멸종 비율 | > 3.5dB |
| CDR(시계 및 데이터 복구) | TX 및 RX 내장 |
| 독립 단기 치료소 | 내장형 KP4 FEC |
| DDM/돔 | 지원됨(I2C 인터페이스) |
| 패키징 기술 | BOX 포장 |
| BER(FEC 이전) | 2.4×10⁻⁴ |
| 지원 프로토콜 | QSFP28 MSA, 100G 람다 MSA, SFF-8636, IEEE 802.3cd, CAUI-4 |
| 작동 온도 범위 | 0 ~ 70 ° C (32 ~ 158 ° F) |
| 보관 온도. 범위 | -40 ~ 85 ° C |
| 운영 습도 | 5 85 % ~ % |
| 보관 습도 | 5 95 % ~ % |
| 품질 보증 | 5 년 |
| 크기 (L X 폭 x H) | 118.3 X 18.4 X 8.5 mm |
| 어플리케이션 | 100G 이더넷, 데이터 센터, 브레이크아웃, HPC, 엔터프라이즈 |
| 규정 준수 | RoHS, CE, REACH, FDA 1등급 |
| 선적 무게 | 0.07의 kg |
